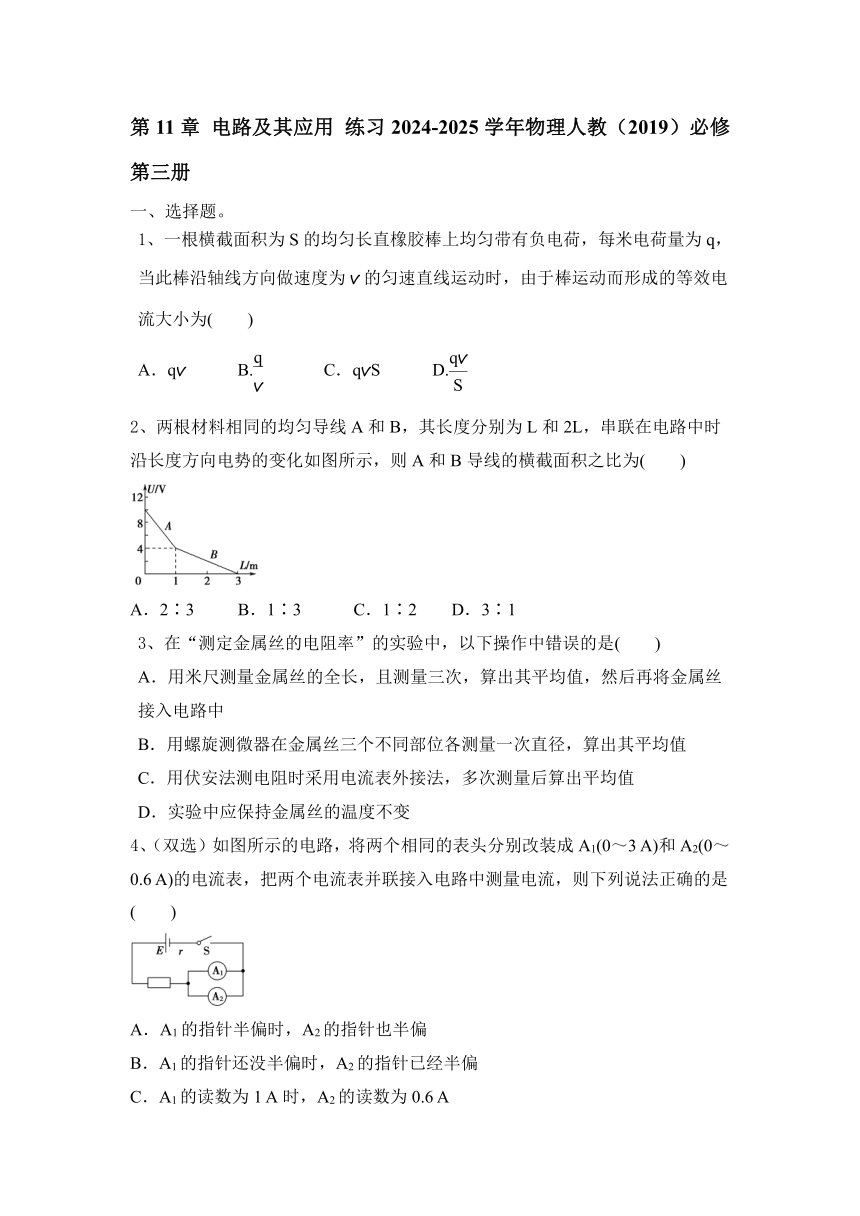

第11章 电路及其应用 练习2024-2025学年物理人教（2019）必修第三册（含答案）

第11章 电路及其应用 练习2024-2025学年物理人教（2019）必修第三册
一、选择题。
1、一根横截面积为S的均匀长直橡胶棒上均匀带有负电荷，每米电荷量为q，当此棒沿轴线方向做速度为v的匀速直线运动时，由于棒运动而形成的等效电流大小为(　　)
A．qv B. C．qvS D.
2、两根材料相同的均匀导线A和B，其长度分别为L和2L，串联在电路中时沿长度方向电势的变化如图所示，则A和B导线的横截面积之比为(　　)
A．2∶3　　 B．1∶3 C．1∶2 D．3∶1
3、在“测定金属丝的电阻率”的实验中，以下操作中错误的是(　　)
A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中
B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值
C．用伏安法测电阻时采用电流表外接法，多次测量后算出平均值
D．实验中应保持金属丝的温度不变
4、（双选）如图所示的电路，将两个相同的表头分别改装成A1(0～3 A)和A2(0～0.6 A)的电流表，把两个电流表并联接入电路中测量电流，则下列说法正确的是(　　)
A．A1的指针半偏时，A2的指针也半偏
B．A1的指针还没半偏时，A2的指针已经半偏
C．A1的读数为1 A时，A2的读数为0.6 A

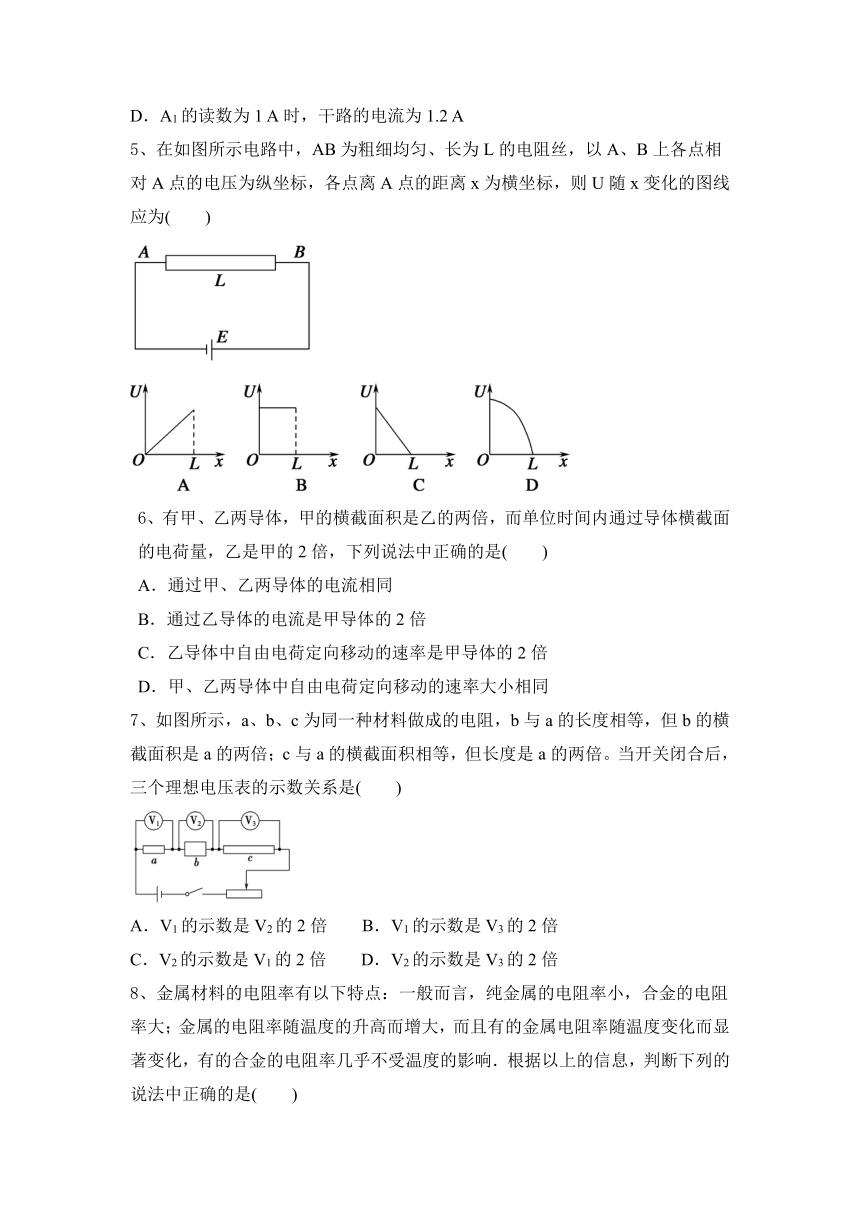

D．A1的读数为1 A时，干路的电流为1.2 A
5、在如图所示电路中，AB为粗细均匀、长为L的电阻丝，以A、B上各点相对A点的电压为纵坐标，各点离A点的距离x为横坐标，则U随x变化的图线应为(　　)
6、有甲、乙两导体，甲的横截面积是乙的两倍，而单位时间内通过导体横截面的电荷量，乙是甲的2倍，下列说法中正确的是(　　)
A．通过甲、乙两导体的电流相同
B．通过乙导体的电流是甲导体的2倍
C．乙导体中自由电荷定向移动的速率是甲导体的2倍
D．甲、乙两导体中自由电荷定向移动的速率大小相同
7、如图所示，a、b、c为同一种材料做成的电阻，b与a的长度相等，但b的横截面积是a的两倍；c与a的横截面积相等，但长度是a的两倍。当开关闭合后，三个理想电压表的示数关系是(　　)
A．V1的示数是V2的2倍 B．V1的示数是V3的2倍
C．V2的示数是V1的2倍 D．V2的示数是V3的2倍
8、金属材料的电阻率有以下特点：一般而言，纯金属的电阻率小，合金的电阻率大；金属的电阻率随温度的升高而增大，而且有的金属电阻率随温度变化而显著变化，有的合金的电阻率几乎不受温度的影响．根据以上的信息，判断下列的说法中正确的是(　　)

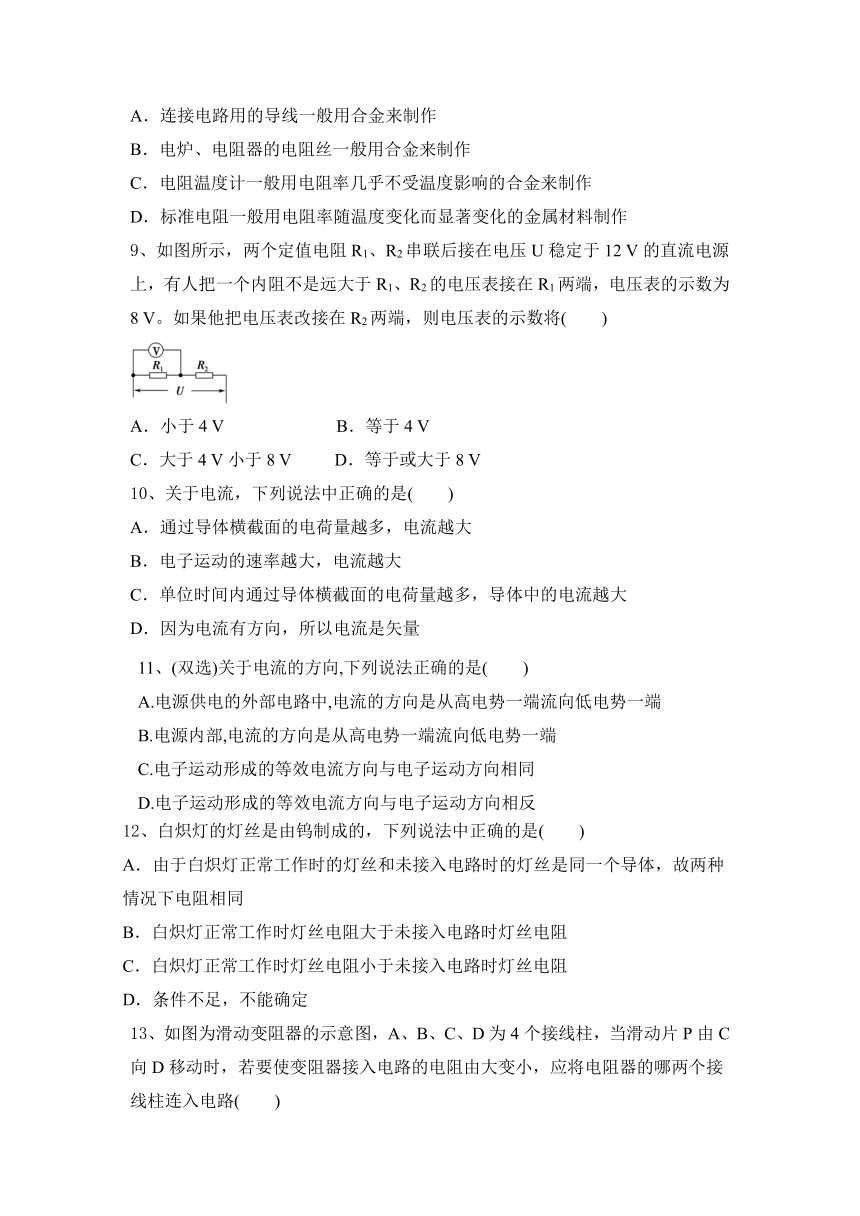

A．连接电路用的导线一般用合金来制作
B．电炉、电阻器的电阻丝一般用合金来制作
C．电阻温度计一般用电阻率几乎不受温度影响的合金来制作
D．标准电阻一般用电阻率随温度变化而显著变化的金属材料制作
9、如图所示，两个定值电阻R1、R2串联后接在电压U稳定于12 V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为8 V。如果他把电压表改接在R2两端，则电压表的示数将(　　)
A．小于4 V B．等于4 V
C．大于4 V小于8 V D．等于或大于8 V
10、关于电流，下列说法中正确的是(　　)
A．通过导体横截面的电荷量越多，电流越大
B．电子运动的速率越大，电流越大
C．单位时间内通过导体横截面的电荷量越多，导体中的电流越大
D．因为电流有方向，所以电流是矢量
11、(双选)关于电流的方向,下列说法正确的是(　　)
A.电源供电的外部电路中,电流的方向是从高电势一端流向低电势一端
B.电源内部,电流的方向是从高电势一端流向低电势一端
C.电子运动形成的等效电流方向与电子运动方向相同
D.电子运动形成的等效电流方向与电子运动方向相反
12、白炽灯的灯丝是由钨制成的，下列说法中正确的是(　　)
A．由于白炽灯正常工作时的灯丝和未接入电路时的灯丝是同一个导体，故两种情况下电阻相同
B．白炽灯正常工作时灯丝电阻大于未接入电路时灯丝电阻
C．白炽灯正常工作时灯丝电阻小于未接入电路时灯丝电阻
D．条件不足，不能确定

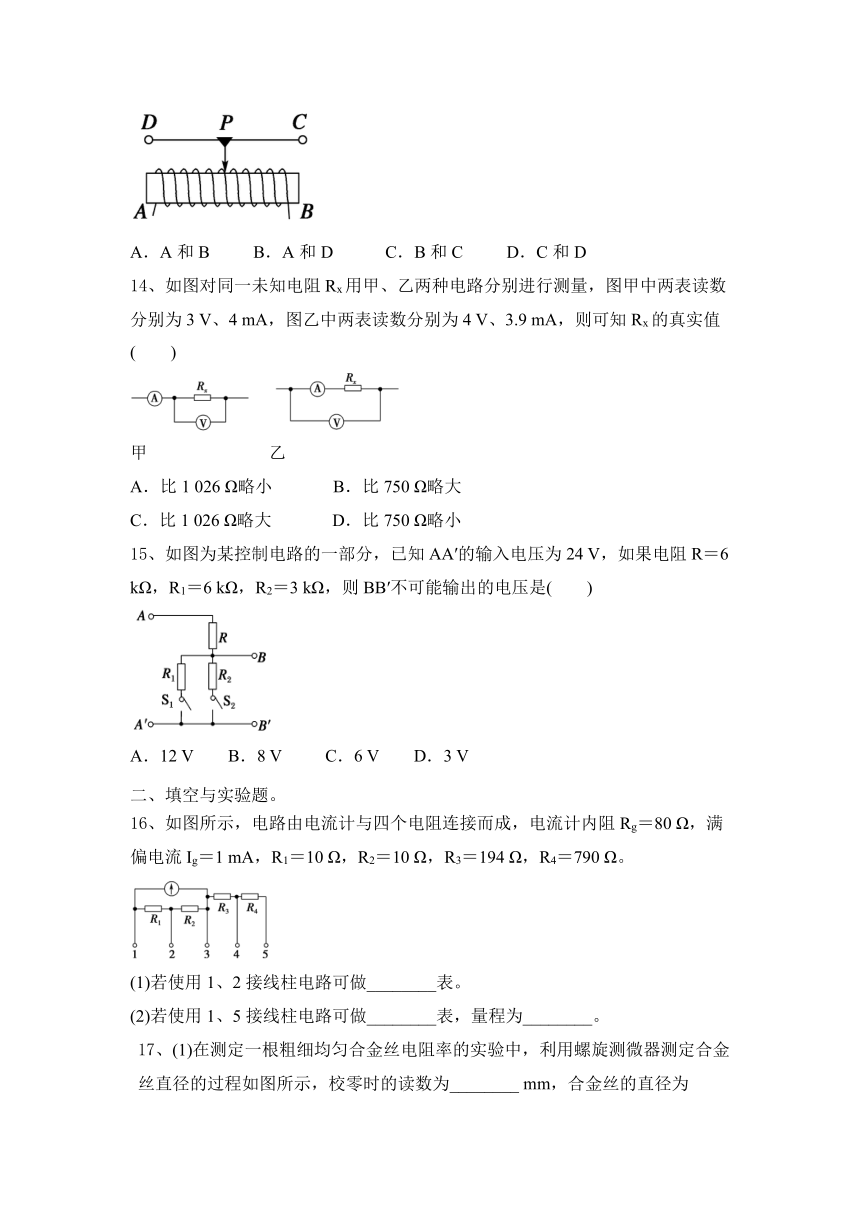

13、如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路(　　)
A．A和B B．A和D C．B和C D．C和D
14、如图对同一未知电阻Rx用甲、乙两种电路分别进行测量，图甲中两表读数分别为3 V、4 mA，图乙中两表读数分别为4 V、3.9 mA，则可知Rx的真实值(　　)
甲　　　　　　　乙
A．比1 026 Ω略小 B．比750 Ω略大
C．比1 026 Ω略大 D．比750 Ω略小
15、如图为某控制电路的一部分，已知AA′的输入电压为24 V，如果电阻R＝6 kΩ，R1＝6 kΩ，R2＝3 kΩ，则BB′不可能输出的电压是(　　)
A．12 V B．8 V C．6 V D．3 V
二、填空与实验题。
16、如图所示，电路由电流计与四个电阻连接而成，电流计内阻Rg＝80 Ω，满偏电流Ig＝1 mA，R1＝10 Ω，R2＝10 Ω，R3＝194 Ω，R4＝790 Ω。
(1)若使用1、2接线柱电路可做________表。
(2)若使用1、5接线柱电路可做________表，量程为________。

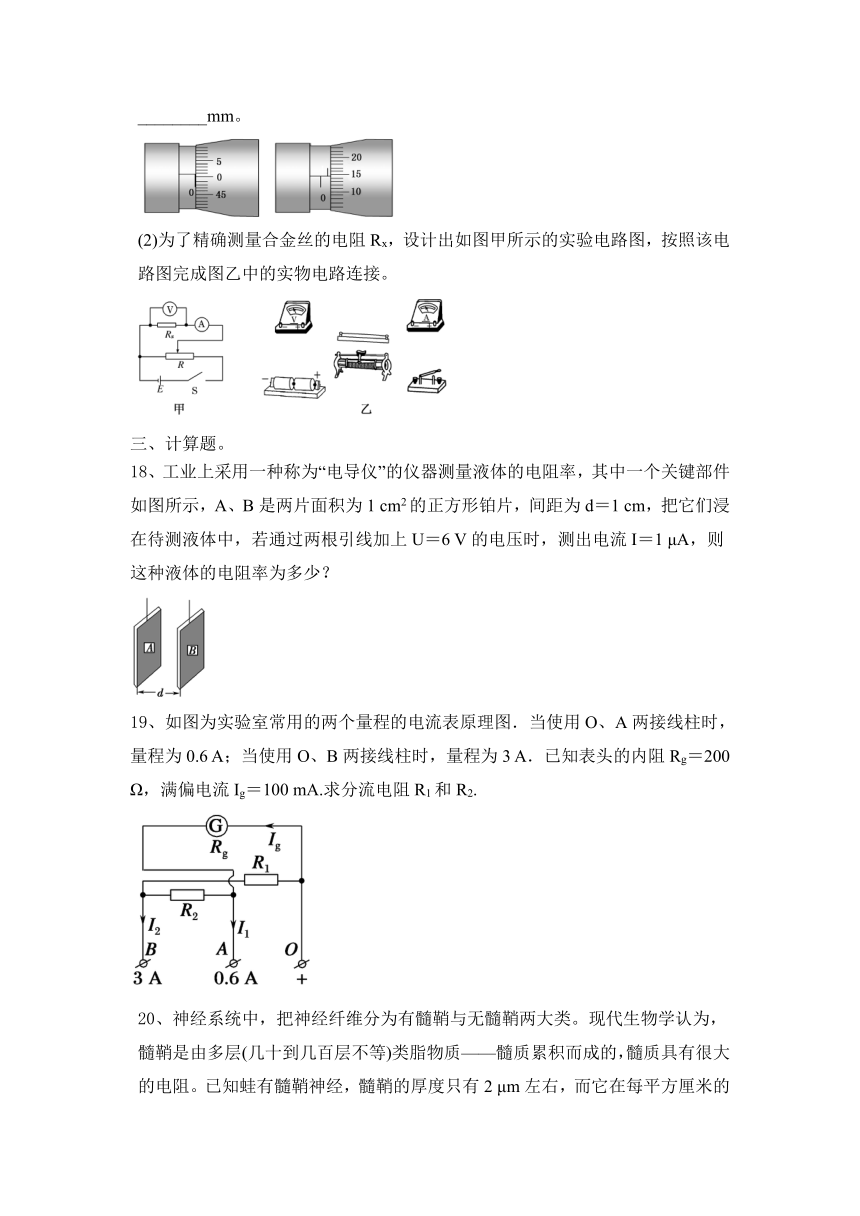

17、(1)在测定一根粗细均匀合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如图所示，校零时的读数为________ mm，合金丝的直径为________mm。
(2)为了精确测量合金丝的电阻Rx，设计出如图甲所示的实验电路图，按照该电路图完成图乙中的实物电路连接。
三、计算题。
18、工业上采用一种称为“电导仪”的仪器测量液体的电阻率，其中一个关键部件如图所示，A、B是两片面积为1 cm2的正方形铂片，间距为d＝1 cm，把它们浸在待测液体中，若通过两根引线加上U＝6 V的电压时，测出电流I＝1 μA，则这种液体的电阻率为多少？
19、如图为实验室常用的两个量程的电流表原理图．当使用O、A两接线柱时，量程为0.6 A；当使用O、B两接线柱时，量程为3 A．已知表头的内阻Rg＝200 Ω，满偏电流Ig＝100 mA.求分流电阻R1和R2.
20、神经系统中，把神经纤维分为有髓鞘与无髓鞘两大类。现代生物学认为，髓鞘是由多层(几十到几百层不等)类脂物质——髓质累积而成的，髓质具有很大的电阻。已知蛙有髓鞘神经，髓鞘的厚度只有2 μm左右，而它在每平方厘米的面积上产生的电阻却高达1.6×105 Ω。
(1)若不计髓质片层间的接触电阻，计算髓质的电阻率。
(2)若有一圆柱体是由髓质制成的，该圆柱体的体积为32π cm3，当在其两底面上加上1 000 V的电压时，通过该圆柱体的电流为10π μA。求该圆柱体的圆面半径和高。
21、有一种“电测井”技术，用钻头在地上钻孔，通过在钻孔中进行电特性测量，可以反映地下的有关情况。如图所示为一钻孔，其形状为圆柱体，半径为10 cm，设里面充满浓度均匀的盐水，其电阻率ρ＝0.314 Ω·m，现在在钻孔的上表面和底部加上电压，测得U＝100 V，I＝100 mA。求该钻孔的深度。
第11章 电路及其应用 练习2024-2025学年物理人教（2019）必修第三册
一、选择题。
1、一根横截面积为S的均匀长直橡胶棒上均匀带有负电荷，每米电荷量为q，当此棒沿轴线方向做速度为v的匀速直线运动时，由于棒运动而形成的等效电流大小为(　　)
A．qv B. C．qvS D.
【答案】A　
2、两根材料相同的均匀导线A和B，其长度分别为L和2L，串联在电路中时沿长度方向电势的变化如图所示，则A和B导线的横截面积之比为(　　)
A．2∶3　　 B．1∶3 C．1∶2 D．3∶1
【答案】B 　
3、在“测定金属丝的电阻率”的实验中，以下操作中错误的是(　　)
A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中
B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值
C．用伏安法测电阻时采用电流表外接法，多次测量后算出平均值
D．实验中应保持金属丝的温度不变
【答案】A　
4、（双选）如图所示的电路，将两个相同的表头分别改装成A1(0～3 A)和A2(0～0.6 A)的电流表，把两个电流表并联接入电路中测量电流，则下列说法正确的是(　　)
A．A1的指针半偏时，A2的指针也半偏
B．A1的指针还没半偏时，A2的指针已经半偏
C．A1的读数为1 A时，A2的读数为0.6 A
D．A1的读数为1 A时，干路的电流为1.2 A
【答案】AD　
5、在如图所示电路中，AB为粗细均匀、长为L的电阻丝，以A、B上各点相对A点的电压为纵坐标，各点离A点的距离x为横坐标，则U随x变化的图线应为(　　)
【答案】A
6、有甲、乙两导体，甲的横截面积是乙的两倍，而单位时间内通过导体横截面的电荷量，乙是甲的2倍，下列说法中正确的是(　　)
A．通过甲、乙两导体的电流相同
B．通过乙导体的电流是甲导体的2倍
C．乙导体中自由电荷定向移动的速率是甲导体的2倍
D．甲、乙两导体中自由电荷定向移动的速率大小相同
【答案】B　
7、如图所示，a、b、c为同一种材料做成的电阻，b与a的长度相等，但b的横截面积是a的两倍；c与a的横截面积相等，但长度是a的两倍。当开关闭合后，三个理想电压表的示数关系是(　　)
A．V1的示数是V2的2倍 B．V1的示数是V3的2倍
C．V2的示数是V1的2倍 D．V2的示数是V3的2倍
【答案】A　
8、金属材料的电阻率有以下特点：一般而言，纯金属的电阻率小，合金的电阻率大；金属的电阻率随温度的升高而增大，而且有的金属电阻率随温度变化而显著变化，有的合金的电阻率几乎不受温度的影响．根据以上的信息，判断下列的说法中正确的是(　　)
A．连接电路用的导线一般用合金来制作
B．电炉、电阻器的电阻丝一般用合金来制作
C．电阻温度计一般用电阻率几乎不受温度影响的合金来制作
D．标准电阻一般用电阻率随温度变化而显著变化的金属材料制作
【答案】B
9、如图所示，两个定值电阻R1、R2串联后接在电压U稳定于12 V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为8 V。如果他把电压表改接在R2两端，则电压表的示数将(　　)
A．小于4 V B．等于4 V
C．大于4 V小于8 V D．等于或大于8 V
【答案】A　
10、关于电流，下列说法中正确的是(　　)
A．通过导体横截面的电荷量越多，电流越大
B．电子运动的速率越大，电流越大
C．单位时间内通过导体横截面的电荷量越多，导体中的电流越大
D．因为电流有方向，所以电流是矢量
【答案】C
11、(双选)关于电流的方向,下列说法正确的是(　　)
A.电源供电的外部电路中,电流的方向是从高电势一端流向低电势一端
B.电源内部,电流的方向是从高电势一端流向低电势一端
C.电子运动形成的等效电流方向与电子运动方向相同
D.电子运动形成的等效电流方向与电子运动方向相反
【答案】AD
12、白炽灯的灯丝是由钨制成的，下列说法中正确的是(　　)
A．由于白炽灯正常工作时的灯丝和未接入电路时的灯丝是同一个导体，故两种情况下电阻相同
B．白炽灯正常工作时灯丝电阻大于未接入电路时灯丝电阻
C．白炽灯正常工作时灯丝电阻小于未接入电路时灯丝电阻
D．条件不足，不能确定
【答案】B　
13、如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路(　　)
A．A和B B．A和D C．B和C D．C和D
【答案】B
14、如图对同一未知电阻Rx用甲、乙两种电路分别进行测量，图甲中两表读数分别为3 V、4 mA，图乙中两表读数分别为4 V、3.9 mA，则可知Rx的真实值(　　)
甲　　　　　　　乙
A．比1 026 Ω略小 B．比750 Ω略大
C．比1 026 Ω略大 D．比750 Ω略小
【答案】B　
15、如图为某控制电路的一部分，已知AA′的输入电压为24 V，如果电阻R＝6 kΩ，R1＝6 kΩ，R2＝3 kΩ，则BB′不可能输出的电压是(　　)
A．12 V B．8 V C．6 V D．3 V
【答案】D
二、填空与实验题。
16、如图所示，电路由电流计与四个电阻连接而成，电流计内阻Rg＝80 Ω，满偏电流Ig＝1 mA，R1＝10 Ω，R2＝10 Ω，R3＝194 Ω，R4＝790 Ω。
(1)若使用1、2接线柱电路可做________表。
(2)若使用1、5接线柱电路可做________表，量程为________。
【答案】(1)电流　 (2)电压　5 V
17、(1)在测定一根粗细均匀合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如图所示，校零时的读数为________ mm，合金丝的直径为________mm。
(2)为了精确测量合金丝的电阻Rx，设计出如图甲所示的实验电路图，按照该电路图完成图乙中的实物电路连接。
【答案】(1)0.007　0.638　 (2)如图所示：
三、计算题。
18、工业上采用一种称为“电导仪”的仪器测量液体的电阻率，其中一个关键部件如图所示，A、B是两片面积为1 cm2的正方形铂片，间距为d＝1 cm，把它们浸在待测液体中，若通过两根引线加上U＝6 V的电压时，测出电流I＝1 μA，则这种液体的电阻率为多少？
【答案】6×104 Ω·m
【解析】R＝＝ Ω＝6×106Ω
由题意知：l＝d＝10－2 m，S＝10－4 m2
由R＝ρ得ρ＝＝Ω·m
＝6×104 Ω·m。
19、如图为实验室常用的两个量程的电流表原理图．当使用O、A两接线柱时，量程为0.6 A；当使用O、B两接线柱时，量程为3 A．已知表头的内阻Rg＝200 Ω，满偏电流Ig＝100 mA.求分流电阻R1和R2.
【答案】8 Ω　 32 Ω
【解析】当使用O、A两接线柱时，量程为0.6 A，即当流入正接线柱O的电流为0.6 A，流过表头的电流为Ig.这时在表的内部，R1与R2串联，然后与表头并联，电路图如图a所示，根据并联电路电压相等有：
IgRg＝(I1－Ig)(R1＋R2)①
当使用O、B两接线柱时，量程为3 A，即当流入正接线柱O的电流为3 A时，流过表头的电流为Ig.这时在表的内部，R2与表头串联，然后与R1并联，电路图如图b所示，根据并联电路电压相等有：
Ig(Rg＋R2)＝(I2－Ig)R1.②
由①②两式代入数据解之得：
R1＝8 Ω，R2＝32 Ω.
20、神经系统中，把神经纤维分为有髓鞘与无髓鞘两大类。现代生物学认为，髓鞘是由多层(几十到几百层不等)类脂物质——髓质累积而成的，髓质具有很大的电阻。已知蛙有髓鞘神经，髓鞘的厚度只有2 μm左右，而它在每平方厘米的面积上产生的电阻却高达1.6×105 Ω。
(1)若不计髓质片层间的接触电阻，计算髓质的电阻率。
(2)若有一圆柱体是由髓质制成的，该圆柱体的体积为32π cm3，当在其两底面上加上1 000 V的电压时，通过该圆柱体的电流为10π μA。求该圆柱体的圆面半径和高。
【答案】(1)8×106 Ω·m　 (2)4 cm　2 cm
【解析】由电阻定律变形可得到电阻率的计算公式；借助欧姆定律计算出圆柱体的圆面半径和高。
(1)由电阻定律： R＝ρ
代入数据解得：ρ＝8×106 Ω·m。
(2)由欧姆定律R＝和圆柱体体积公式V＝πr2h以及电阻定律R＝ρ可得
＝＝
而πr2h＝32π×10－6
解得：h＝0.02 m＝2 cm
r＝0.04 m＝4 cm。
21、有一种“电测井”技术，用钻头在地上钻孔，通过在钻孔中进行电特性测量，可以反映地下的有关情况。如图所示为一钻孔，其形状为圆柱体，半径为10 cm，设里面充满浓度均匀的盐水，其电阻率ρ＝0.314 Ω·m，现在在钻孔的上表面和底部加上电压，测得U＝100 V，I＝100 mA。求该钻孔的深度。
【答案】100 m
【解析】盐水电阻R＝＝1 000 Ω
由电阻定律R＝，S＝πr2＝3.14×10－2 m2
解得l＝h＝100 m。
