第十一章 电路及其应用 练习题2024-2025学年物理人教（2019）必修第三册（含答案）

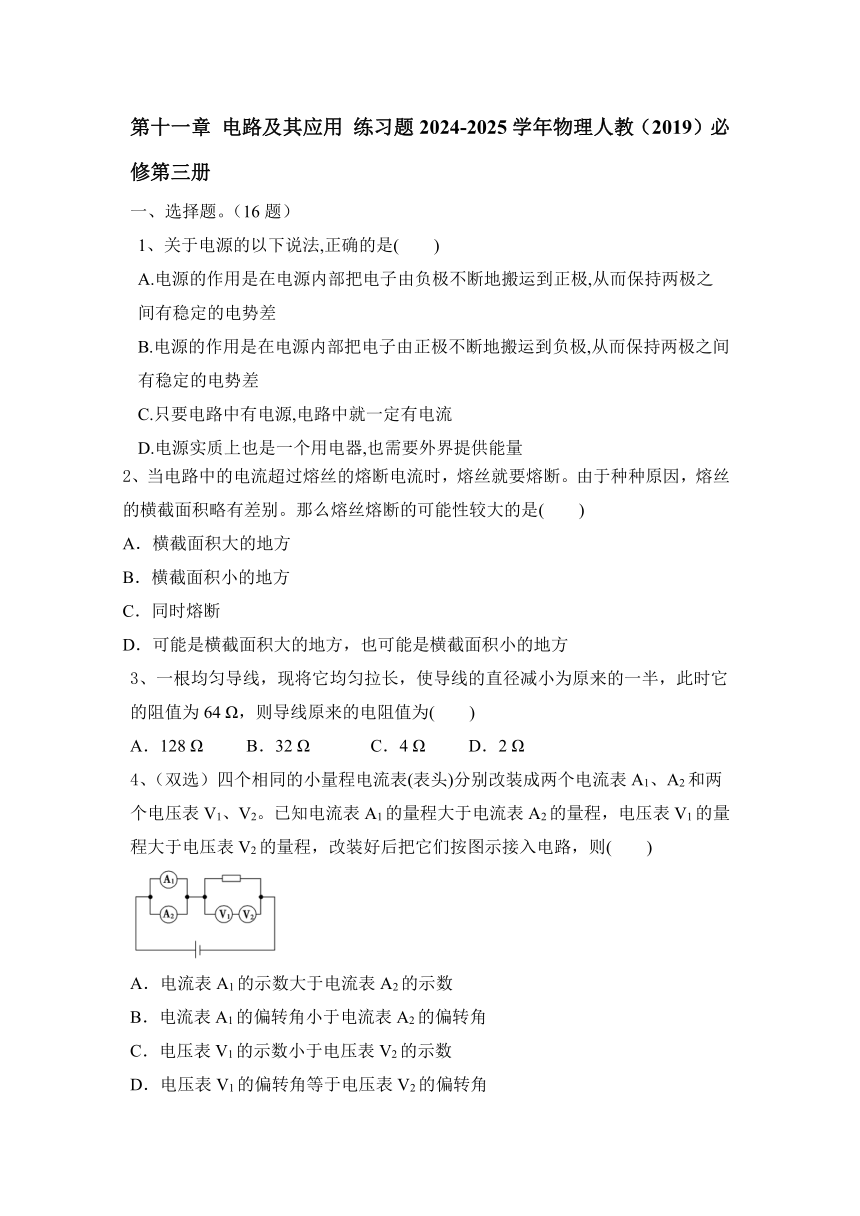

第十一章 电路及其应用 练习题2024-2025学年物理人教（2019）必修第三册
一、选择题。（16题）
1、关于电源的以下说法,正确的是(　　)
A.电源的作用是在电源内部把电子由负极不断地搬运到正极,从而保持两极之间有稳定的电势差
B.电源的作用是在电源内部把电子由正极不断地搬运到负极,从而保持两极之间有稳定的电势差
C.只要电路中有电源,电路中就一定有电流
D.电源实质上也是一个用电器,也需要外界提供能量
2、当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断。由于种种原因，熔丝的横截面积略有差别。那么熔丝熔断的可能性较大的是(　　)
A．横截面积大的地方
B．横截面积小的地方
C．同时熔断
D．可能是横截面积大的地方，也可能是横截面积小的地方
3、一根均匀导线，现将它均匀拉长，使导线的直径减小为原来的一半，此时它的阻值为64 Ω，则导线原来的电阻值为(　　)
A．128 Ω B．32 Ω C．4 Ω D．2 Ω
4、（双选）四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2。已知电流表A1的量程大于电流表A2的量程，电压表V1的量程大于电压表V2的量程，改装好后把它们按图示接入电路，则(　　)
A．电流表A1的示数大于电流表A2的示数
B．电流表A1的偏转角小于电流表A2的偏转角
C．电压表V1的示数小于电压表V2的示数
D．电压表V1的偏转角等于电压表V2的偏转角

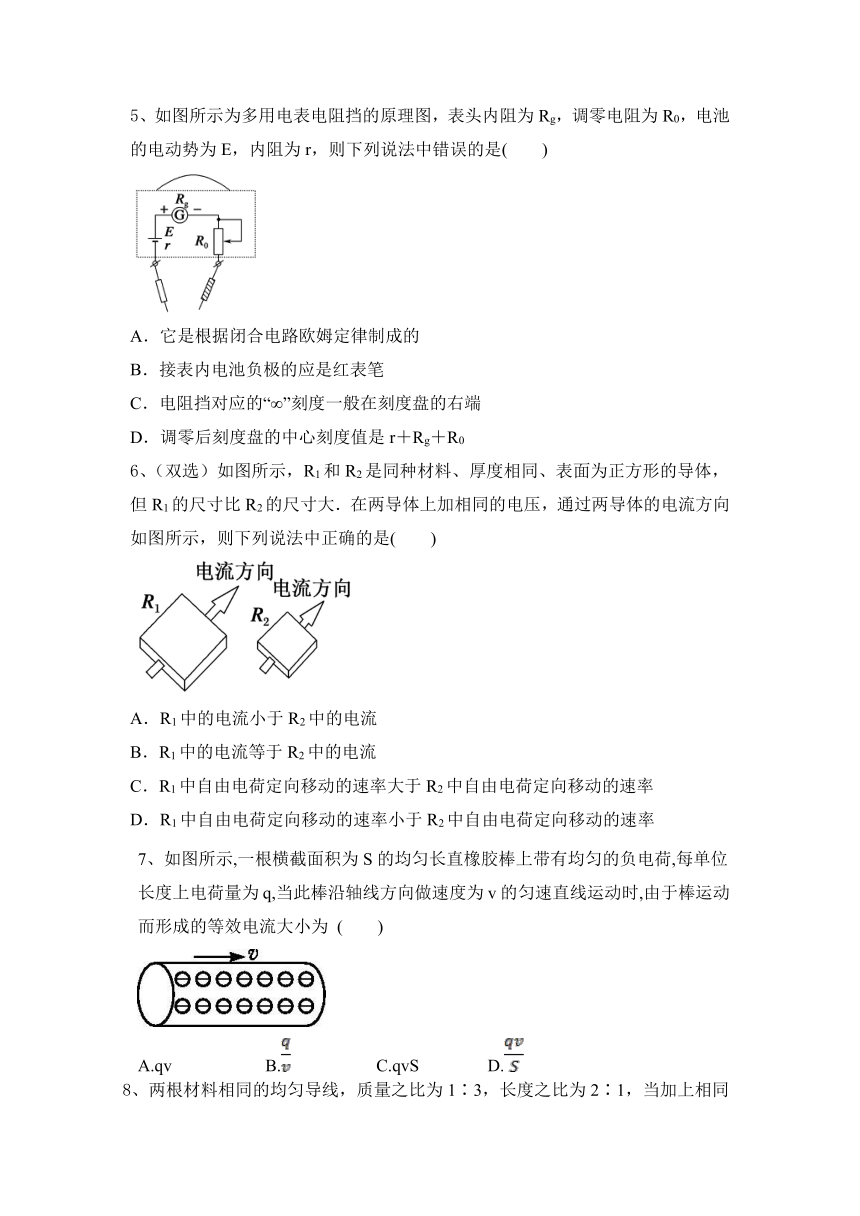

5、如图所示为多用电表电阻挡的原理图，表头内阻为Rg，调零电阻为R0，电池的电动势为E，内阻为r，则下列说法中错误的是(　　)
A．它是根据闭合电路欧姆定律制成的
B．接表内电池负极的应是红表笔
C．电阻挡对应的“∞”刻度一般在刻度盘的右端
D．调零后刻度盘的中心刻度值是r＋Rg＋R0
6、（双选）如图所示，R1和R2是同种材料、厚度相同、表面为正方形的导体，但R1的尺寸比R2的尺寸大．在两导体上加相同的电压，通过两导体的电流方向如图所示，则下列说法中正确的是(　　)
A．R1中的电流小于R2中的电流
B．R1中的电流等于R2中的电流
C．R1中自由电荷定向移动的速率大于R2中自由电荷定向移动的速率
D．R1中自由电荷定向移动的速率小于R2中自由电荷定向移动的速率
7、如图所示,一根横截面积为S的均匀长直橡胶棒上带有均匀的负电荷,每单位长度上电荷量为q,当此棒沿轴线方向做速度为v的匀速直线运动时,由于棒运动而形成的等效电流大小为 (　　)
A.qv B. C.qvS D.
8、两根材料相同的均匀导线，质量之比为1∶3，长度之比为2∶1，当加上相同的电压后，通过两导线的电流之比为(　　 )
A．12∶1　　　B．1∶12 C．3∶4 D．2∶3

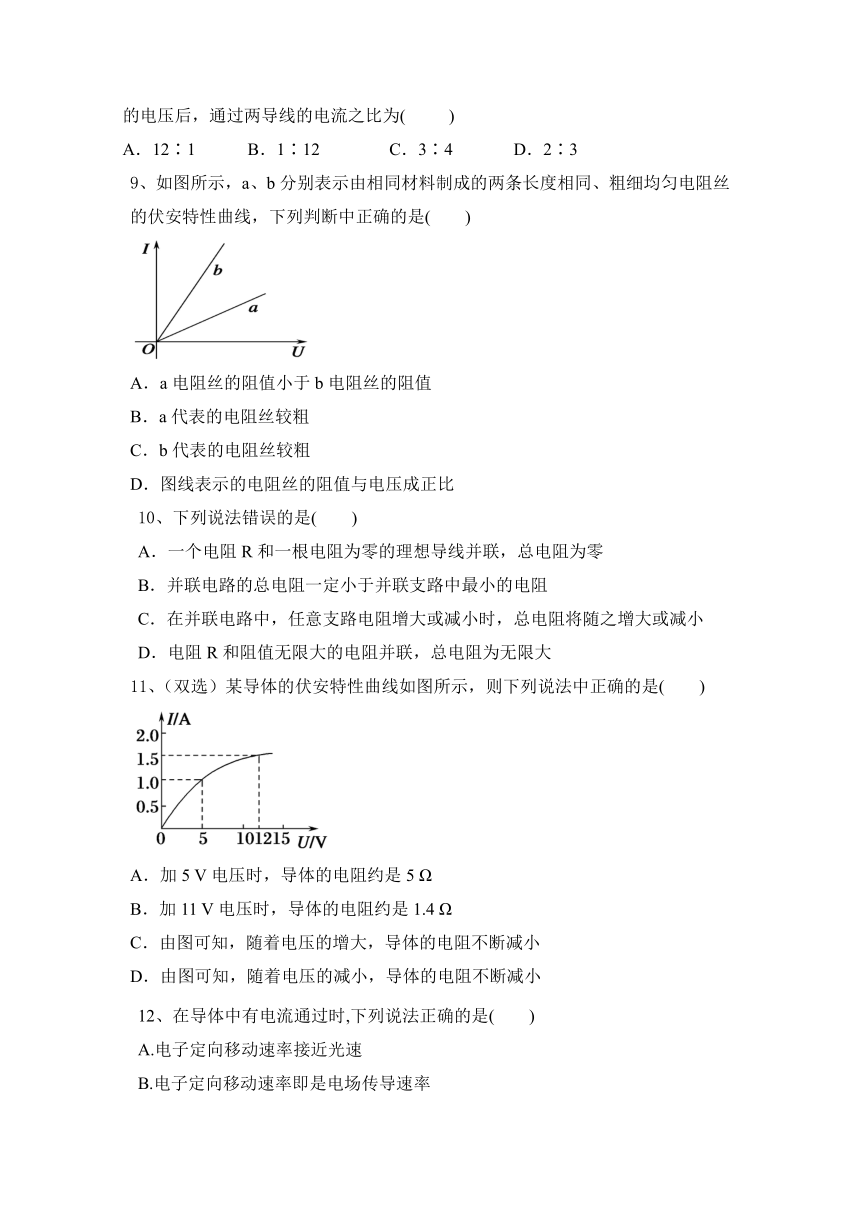

9、如图所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的伏安特性曲线，下列判断中正确的是(　　)
A．a电阻丝的阻值小于b电阻丝的阻值
B．a代表的电阻丝较粗
C．b代表的电阻丝较粗
D．图线表示的电阻丝的阻值与电压成正比
10、下列说法错误的是(　　)
A．一个电阻R和一根电阻为零的理想导线并联，总电阻为零
B．并联电路的总电阻一定小于并联支路中最小的电阻
C．在并联电路中，任意支路电阻增大或减小时，总电阻将随之增大或减小
D．电阻R和阻值无限大的电阻并联，总电阻为无限大
11、（双选）某导体的伏安特性曲线如图所示，则下列说法中正确的是(　　)
A．加5 V电压时，导体的电阻约是5 Ω
B．加11 V电压时，导体的电阻约是1.4 Ω
C．由图可知，随着电压的增大，导体的电阻不断减小
D．由图可知，随着电压的减小，导体的电阻不断减小
12、在导体中有电流通过时,下列说法正确的是(　　)
A.电子定向移动速率接近光速
B.电子定向移动速率即是电场传导速率
C.电子定向移动速率是电子热运动速率
D.在金属导体中,自由电子只不过在速率很大的无规则热运动上附加了一个速率很小的定向移动

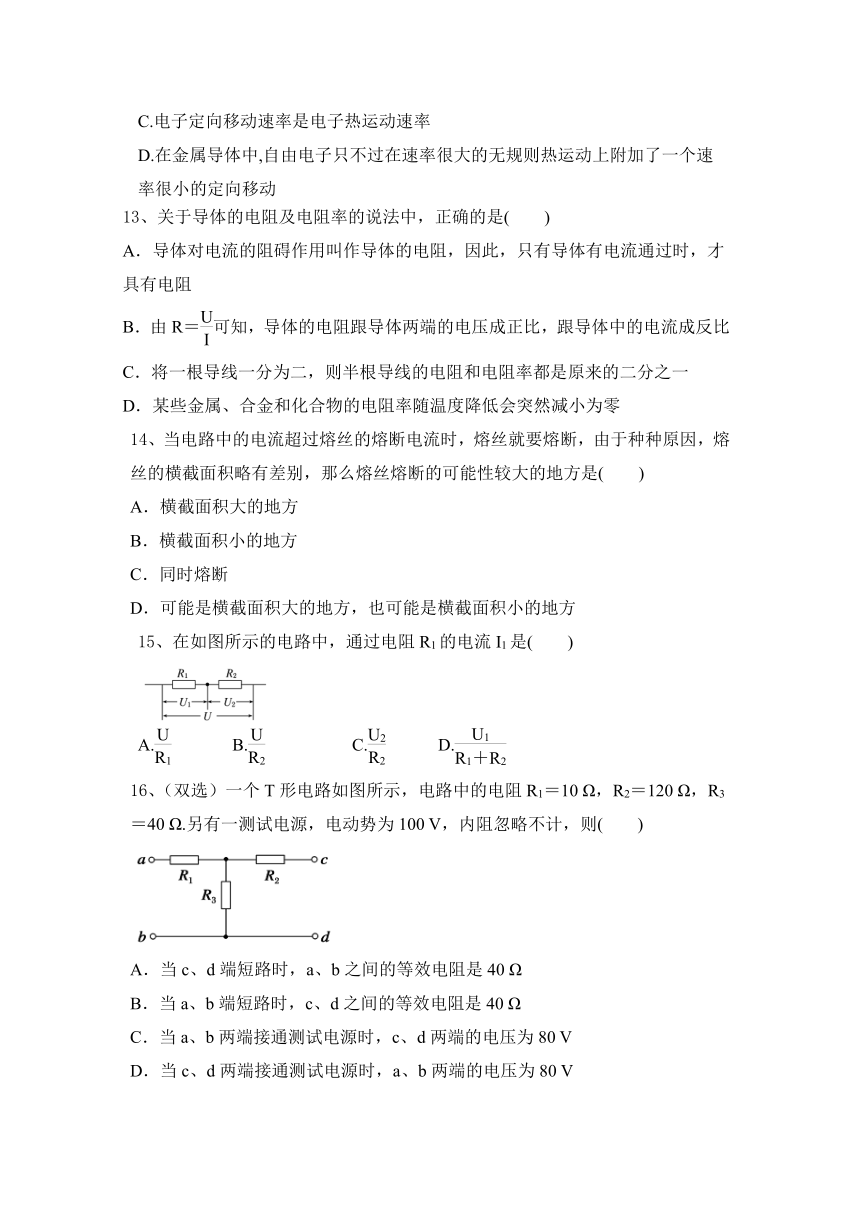

13、关于导体的电阻及电阻率的说法中，正确的是(　　)
A．导体对电流的阻碍作用叫作导体的电阻，因此，只有导体有电流通过时，才具有电阻
B．由R＝可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
C．将一根导线一分为二，则半根导线的电阻和电阻率都是原来的二分之一
D．某些金属、合金和化合物的电阻率随温度降低会突然减小为零
14、当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断，由于种种原因，熔丝的横截面积略有差别，那么熔丝熔断的可能性较大的地方是(　　)
A．横截面积大的地方
B．横截面积小的地方
C．同时熔断
D．可能是横截面积大的地方，也可能是横截面积小的地方
15、在如图所示的电路中，通过电阻R1的电流I1是(　　)
A.　　　 B. C. D.
16、（双选）一个T形电路如图所示，电路中的电阻R1＝10 Ω，R2＝120 Ω，R3＝40 Ω.另有一测试电源，电动势为100 V，内阻忽略不计，则(　　)
A．当c、d端短路时，a、b之间的等效电阻是40 Ω
B．当a、b端短路时，c、d之间的等效电阻是40 Ω
C．当a、b两端接通测试电源时，c、d两端的电压为80 V
D．当c、d两端接通测试电源时，a、b两端的电压为80 V
二、填空与实验题。

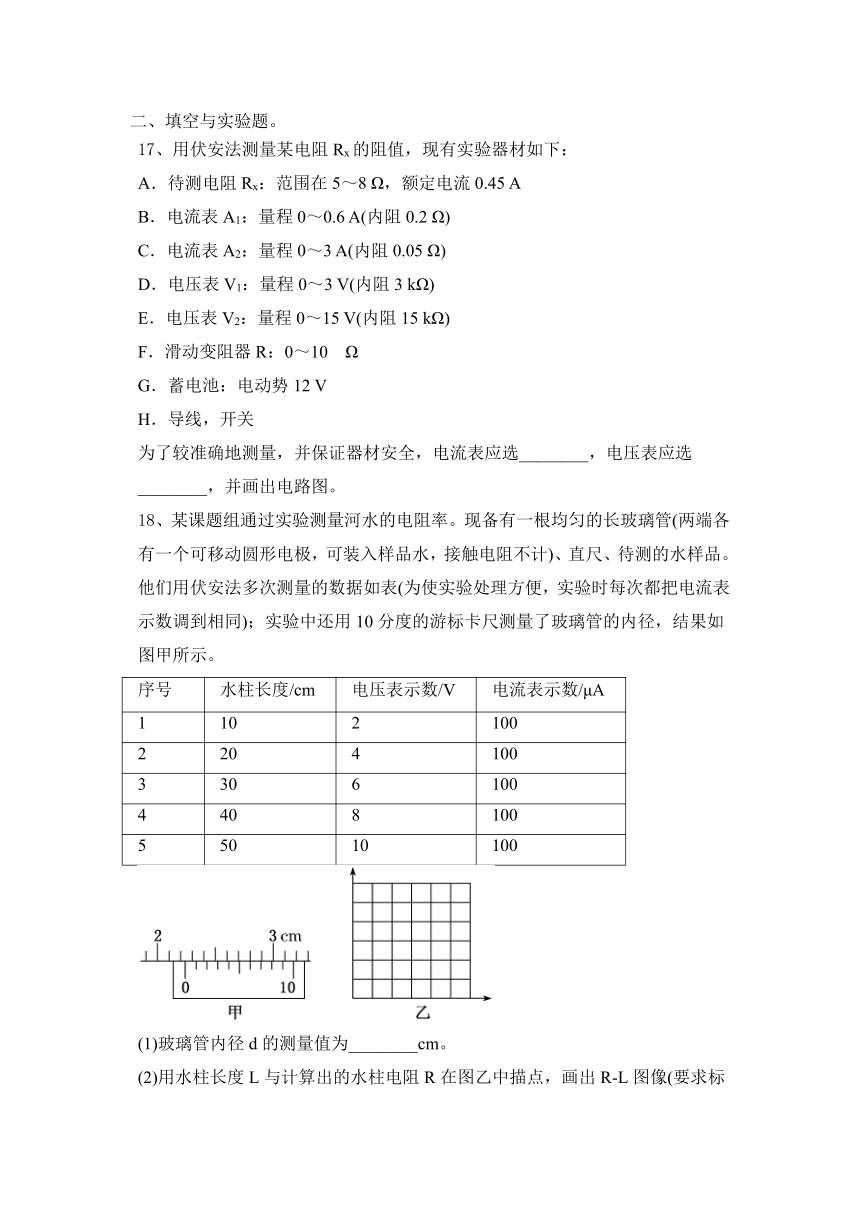

17、用伏安法测量某电阻Rx的阻值，现有实验器材如下：
A．待测电阻Rx：范围在5～8 Ω，额定电流0.45 A
B．电流表A1：量程0～0.6 A(内阻0.2 Ω)
C．电流表A2：量程0～3 A(内阻0.05 Ω)
D．电压表V1：量程0～3 V(内阻3 kΩ)
E．电压表V2：量程0～15 V(内阻15 kΩ)
F．滑动变阻器R：0～10 Ω
G．蓄电池：电动势12 V
H．导线，开关
为了较准确地测量，并保证器材安全，电流表应选________，电压表应选________，并画出电路图。
18、某课题组通过实验测量河水的电阻率。现备有一根均匀的长玻璃管(两端各有一个可移动圆形电极，可装入样品水，接触电阻不计)、直尺、待测的水样品。他们用伏安法多次测量的数据如表(为使实验处理方便，实验时每次都把电流表示数调到相同)；实验中还用10分度的游标卡尺测量了玻璃管的内径，结果如图甲所示。
序号 水柱长度/cm 电压表示数/V 电流表示数/μA
1 10 2 100
2 20 4 100
3 30 6 100
4 40 8 100
5 50 10 100
(1)玻璃管内径d的测量值为________cm。
(2)用水柱长度L与计算出的水柱电阻R在图乙中描点，画出R L图像(要求标出坐标轴的物理量、单位和对应的数值)。
(3)计算出所测水的电阻率为________Ω·m。
三、计算题。
19、如果导线中的电流为1 mA，那么1 s内通过导体横截面的自由电子数是多少个？若“220 V　60 W”的白炽灯正常发光时的电流为273 mA，则20 s内通过灯丝的横截面的电子数目是多少个？
20、在如图所示的电路中，A、B两端的电压为U＝6 V，R1＝2 Ω，R2＝3 Ω，滑动变阻器R的最大阻值为5 Ω，小灯泡的电阻为10 Ω，电流表和电压表均为理想电表，当滑动触头P在R上滑动时，电流表与电压表的示数变化的范围是多少？
21、如图所示，R1＝2 Ω，R2＝3 Ω，滑动变阻器最大值R3＝5 Ω，则当滑动触头从a滑到b的过程中，电流表示数的最小值为多少？
22、“氢火焰离子化监测器”可以检测出无机物气体中极其微量的有机分子的含量，其装置如图所示，在氢火焰的作用下，有机物的分子电离为一价正离子和自由电子，而无机物的分子不会电离。设单位时间内有n摩尔被检测气体进入检测器，调节滑动变阻器，使得电流表的示数逐渐变大，直到达到最大值I，求有机物分子与被检测气体分子的数目的比值K是多少。(阿伏加德罗常数为NA，电子的电荷量为e)
第十一章 电路及其应用 练习题2024-2025学年物理人教（2019）必修第三册
一、选择题。（16题）
1、关于电源的以下说法,正确的是(　　)
A.电源的作用是在电源内部把电子由负极不断地搬运到正极,从而保持两极之间有稳定的电势差
B.电源的作用是在电源内部把电子由正极不断地搬运到负极,从而保持两极之间有稳定的电势差
C.只要电路中有电源,电路中就一定有电流
D.电源实质上也是一个用电器,也需要外界提供能量
【答案】B
2、当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断。由于种种原因，熔丝的横截面积略有差别。那么熔丝熔断的可能性较大的是(　　)
A．横截面积大的地方
B．横截面积小的地方
C．同时熔断
D．可能是横截面积大的地方，也可能是横截面积小的地方
【答案】B　
3、一根均匀导线，现将它均匀拉长，使导线的直径减小为原来的一半，此时它的阻值为64 Ω，则导线原来的电阻值为(　　)
A．128 Ω B．32 Ω C．4 Ω D．2 Ω
【答案】C
4、（双选）四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2。已知电流表A1的量程大于电流表A2的量程，电压表V1的量程大于电压表V2的量程，改装好后把它们按图示接入电路，则(　　)
A．电流表A1的示数大于电流表A2的示数
B．电流表A1的偏转角小于电流表A2的偏转角
C．电压表V1的示数小于电压表V2的示数
D．电压表V1的偏转角等于电压表V2的偏转角
【答案】AD　
5、如图所示为多用电表电阻挡的原理图，表头内阻为Rg，调零电阻为R0，电池的电动势为E，内阻为r，则下列说法中错误的是(　　)
A．它是根据闭合电路欧姆定律制成的
B．接表内电池负极的应是红表笔
C．电阻挡对应的“∞”刻度一般在刻度盘的右端
D．调零后刻度盘的中心刻度值是r＋Rg＋R0
【答案】C
6、（双选）如图所示，R1和R2是同种材料、厚度相同、表面为正方形的导体，但R1的尺寸比R2的尺寸大．在两导体上加相同的电压，通过两导体的电流方向如图所示，则下列说法中正确的是(　　)
A．R1中的电流小于R2中的电流
B．R1中的电流等于R2中的电流
C．R1中自由电荷定向移动的速率大于R2中自由电荷定向移动的速率
D．R1中自由电荷定向移动的速率小于R2中自由电荷定向移动的速率
【答案】BD
7、如图所示,一根横截面积为S的均匀长直橡胶棒上带有均匀的负电荷,每单位长度上电荷量为q,当此棒沿轴线方向做速度为v的匀速直线运动时,由于棒运动而形成的等效电流大小为 (　　)
A.qv B. C.qvS D.
【答案】A
8、两根材料相同的均匀导线，质量之比为1∶3，长度之比为2∶1，当加上相同的电压后，通过两导线的电流之比为(　　 )
A．12∶1　　　B．1∶12 C．3∶4 D．2∶3
【答案】B　
9、如图所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的伏安特性曲线，下列判断中正确的是(　　)
A．a电阻丝的阻值小于b电阻丝的阻值
B．a代表的电阻丝较粗
C．b代表的电阻丝较粗
D．图线表示的电阻丝的阻值与电压成正比
【答案】C
10、下列说法错误的是(　　)
A．一个电阻R和一根电阻为零的理想导线并联，总电阻为零
B．并联电路的总电阻一定小于并联支路中最小的电阻
C．在并联电路中，任意支路电阻增大或减小时，总电阻将随之增大或减小
D．电阻R和阻值无限大的电阻并联，总电阻为无限大
【答案】D　
11、（双选）某导体的伏安特性曲线如图所示，则下列说法中正确的是(　　)
A．加5 V电压时，导体的电阻约是5 Ω
B．加11 V电压时，导体的电阻约是1.4 Ω
C．由图可知，随着电压的增大，导体的电阻不断减小
D．由图可知，随着电压的减小，导体的电阻不断减小
【答案】AD
12、在导体中有电流通过时,下列说法正确的是(　　)
A.电子定向移动速率接近光速
B.电子定向移动速率即是电场传导速率
C.电子定向移动速率是电子热运动速率
D.在金属导体中,自由电子只不过在速率很大的无规则热运动上附加了一个速率很小的定向移动
【答案】D
13、关于导体的电阻及电阻率的说法中，正确的是(　　)
A．导体对电流的阻碍作用叫作导体的电阻，因此，只有导体有电流通过时，才具有电阻
B．由R＝可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
C．将一根导线一分为二，则半根导线的电阻和电阻率都是原来的二分之一
D．某些金属、合金和化合物的电阻率随温度降低会突然减小为零
【答案】D　
14、当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断，由于种种原因，熔丝的横截面积略有差别，那么熔丝熔断的可能性较大的地方是(　　)
A．横截面积大的地方
B．横截面积小的地方
C．同时熔断
D．可能是横截面积大的地方，也可能是横截面积小的地方
【答案】B
15、在如图所示的电路中，通过电阻R1的电流I1是(　　)
A.　　　 B. C. D.
【答案】C　
16、（双选）一个T形电路如图所示，电路中的电阻R1＝10 Ω，R2＝120 Ω，R3＝40 Ω.另有一测试电源，电动势为100 V，内阻忽略不计，则(　　)
A．当c、d端短路时，a、b之间的等效电阻是40 Ω
B．当a、b端短路时，c、d之间的等效电阻是40 Ω
C．当a、b两端接通测试电源时，c、d两端的电压为80 V
D．当c、d两端接通测试电源时，a、b两端的电压为80 V
【答案】AC
二、填空与实验题。
17、用伏安法测量某电阻Rx的阻值，现有实验器材如下：
A．待测电阻Rx：范围在5～8 Ω，额定电流0.45 A
B．电流表A1：量程0～0.6 A(内阻0.2 Ω)
C．电流表A2：量程0～3 A(内阻0.05 Ω)
D．电压表V1：量程0～3 V(内阻3 kΩ)
E．电压表V2：量程0～15 V(内阻15 kΩ)
F．滑动变阻器R：0～10 Ω
G．蓄电池：电动势12 V
H．导线，开关
为了较准确地测量，并保证器材安全，电流表应选________，电压表应选________，并画出电路图。
【答案】A1　V1　电路图如下：
18、某课题组通过实验测量河水的电阻率。现备有一根均匀的长玻璃管(两端各有一个可移动圆形电极，可装入样品水，接触电阻不计)、直尺、待测的水样品。他们用伏安法多次测量的数据如表(为使实验处理方便，实验时每次都把电流表示数调到相同)；实验中还用10分度的游标卡尺测量了玻璃管的内径，结果如图甲所示。
序号 水柱长度/cm 电压表示数/V 电流表示数/μA
1 10 2 100
2 20 4 100
3 30 6 100
4 40 8 100
5 50 10 100
(1)玻璃管内径d的测量值为________cm。
(2)用水柱长度L与计算出的水柱电阻R在图乙中描点，画出R L图像(要求标出坐标轴的物理量、单位和对应的数值)。
(3)计算出所测水的电阻率为________Ω·m。
【答案】(1)2.26　 (2)如图所示：
(3)80.2
三、计算题。
19、如果导线中的电流为1 mA，那么1 s内通过导体横截面的自由电子数是多少个？若“220 V　60 W”的白炽灯正常发光时的电流为273 mA，则20 s内通过灯丝的横截面的电子数目是多少个？
【答案】6.25×1015个　3.4×1019个
【解析】q＝It＝1×10－3×1 C＝1×10－3 C，
设电子的数目为n，则：
n＝＝个＝6.25×1015个。
当“220 V　60 W”的白炽灯正常发光时，I ＝273 mA。
q＝It＝273×10－3×20 C＝5.46 C。
设电子的数目为N，则
N＝＝个≈3.4×1019个。
20、在如图所示的电路中，A、B两端的电压为U＝6 V，R1＝2 Ω，R2＝3 Ω，滑动变阻器R的最大阻值为5 Ω，小灯泡的电阻为10 Ω，电流表和电压表均为理想电表，当滑动触头P在R上滑动时，电流表与电压表的示数变化的范围是多少？
【答案】电流表0.6 A～0.72 A 电压表0～2.4 V
解析：当P在最上端时，电路的电阻最小，此时
Rmin＝R1＋R2＋＝ Ω
Imax＝＝ A＝0.72 A
电压表示数Umax＝Imax·＝0.72× V＝2.4 V，
当P在最下端时，电路的电阻最大
Rmax＝R1＋R2＋R＝10 Ω
Imin＝＝ A＝0.6 A
电压表示数最小Umin＝0
所以电流的变化范围0.6 A～0.72 A，电压的变化范围0～2.4 V.
21、如图所示，R1＝2 Ω，R2＝3 Ω，滑动变阻器最大值R3＝5 Ω，则当滑动触头从a滑到b的过程中，电流表示数的最小值为多少？
【答案】2 A。
【解析】设触头上部分电阻为x Ω，则下部分为(5－x)Ω，
总电阻R＝＝
由数学知识可知当2＋x＝8－x，即x＝3 Ω时，R最大，
此时Rmax＝ Ω＝2.5 Ω
电流表示数的最小值Imin＝＝ A＝2 A。
22、“氢火焰离子化监测器”可以检测出无机物气体中极其微量的有机分子的含量，其装置如图所示，在氢火焰的作用下，有机物的分子电离为一价正离子和自由电子，而无机物的分子不会电离。设单位时间内有n摩尔被检测气体进入检测器，调节滑动变阻器，使得电流表的示数逐渐变大，直到达到最大值I，求有机物分子与被检测气体分子的数目的比值K是多少。(阿伏加德罗常数为NA，电子的电荷量为e)
【答案】
【解析】电流达到最大值I后，表明电离出来的电子全部到达了阳极，设经过时间t到达极板的电荷量为q，则q＝It，
被电离的有机物分子的数目N′＝＝
则有机物分子占被测气体分子的数目的比值为
K＝＝＝。
