2025年广东省广州四中中考物理一模试卷（含解析）

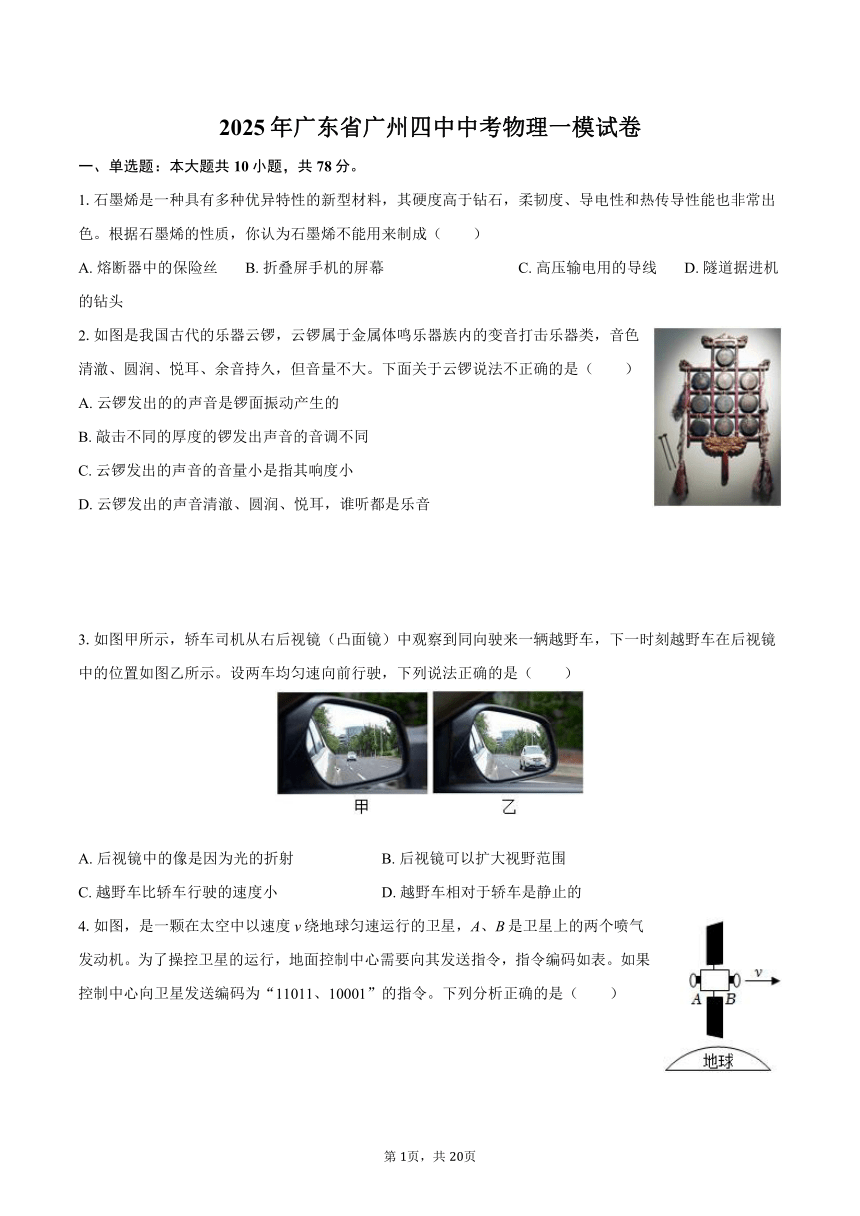

2025年广东省广州四中中考物理一模试卷
一、单选题：本大题共10小题，共78分。
1.石墨烯是一种具有多种优异特性的新型材料，其硬度高于钻石，柔韧度、导电性和热传导性能也非常出色。根据石墨烯的性质，你认为石墨烯不能用来制成（　　）
A. 熔断器中的保险丝 B. 折叠屏手机的屏幕 C. 高压输电用的导线 D. 隧道据进机的钻头
2.如图是我国古代的乐器云锣，云锣属于金属体鸣乐器族内的变音打击乐器类，音色清澈、圆润、悦耳、余音持久，但音量不大。下面关于云锣说法不正确的是（　　）
A. 云锣发出的的声音是锣面振动产生的
B. 敲击不同的厚度的锣发出声音的音调不同
C. 云锣发出的声音的音量小是指其响度小
D. 云锣发出的声音清澈、圆润、悦耳，谁听都是乐音
3.如图甲所示，轿车司机从右后视镜（凸面镜）中观察到同向驶来一辆越野车，下一时刻越野车在后视镜中的位置如图乙所示。设两车均匀速向前行驶，下列说法正确的是（　　）
A. 后视镜中的像是因为光的折射 B. 后视镜可以扩大视野范围
C. 越野车比轿车行驶的速度小 D. 越野车相对于轿车是静止的

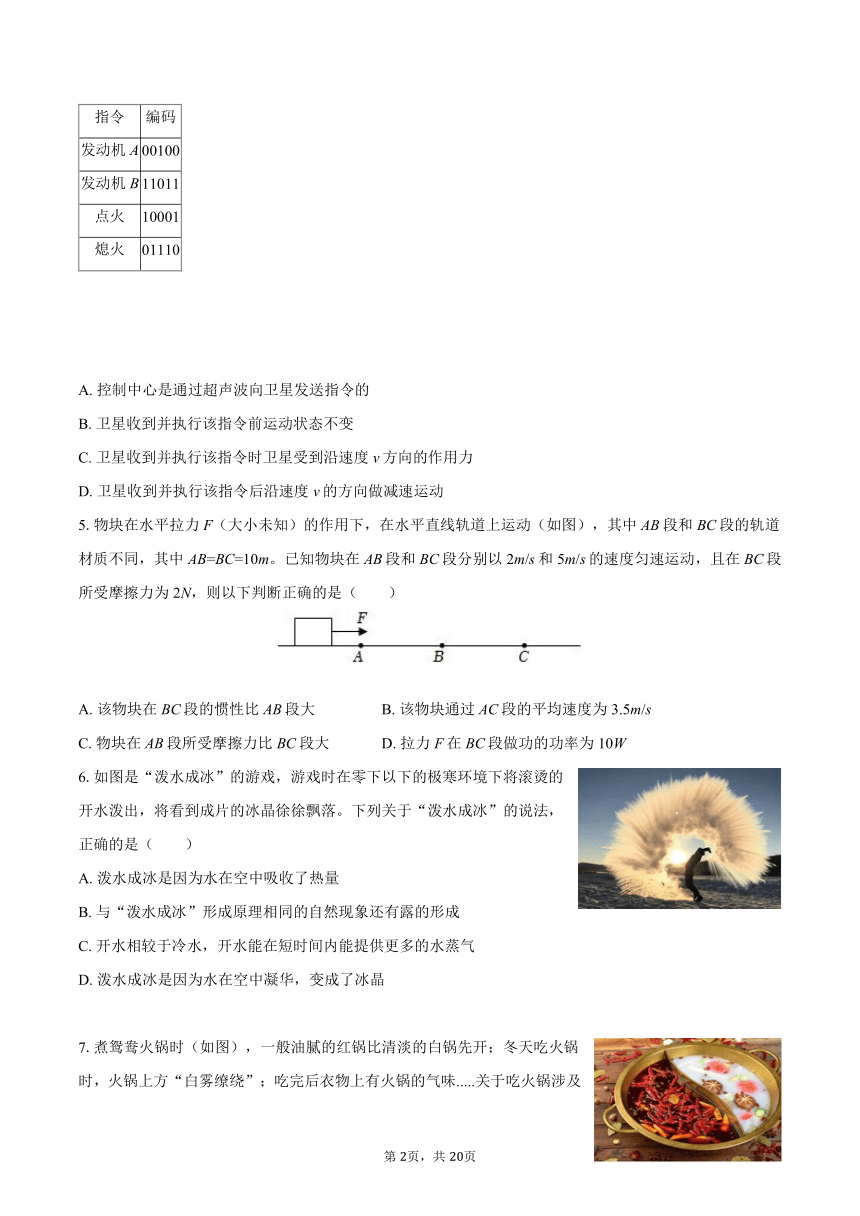

4.如图，是一颗在太空中以速度v绕地球匀速运行的卫星，A、B是卫星上的两个喷气发动机。为了操控卫星的运行，地面控制中心需要向其发送指令，指令编码如表。如果控制中心向卫星发送编码为“11011、10001”的指令。下列分析正确的是（　　）
指令 编码
发动机A 00100
发动机B 11011
点火 10001
熄火 01110
A. 控制中心是通过超声波向卫星发送指令的
B. 卫星收到并执行该指令前运动状态不变
C. 卫星收到并执行该指令时卫星受到沿速度v方向的作用力
D. 卫星收到并执行该指令后沿速度v的方向做减速运动
5.物块在水平拉力F（大小未知）的作用下，在水平直线轨道上运动（如图），其中AB段和BC段的轨道材质不同，其中AB=BC=10m。已知物块在AB段和BC段分别以2m/s和5m/s的速度匀速运动，且在BC段所受摩擦力为2N，则以下判断正确的是（　　）
A. 该物块在BC段的惯性比AB段大 B. 该物块通过AC段的平均速度为3.5m/s
C. 物块在AB段所受摩擦力比BC段大 D. 拉力F在BC段做功的功率为10W
6.如图是“泼水成冰”的游戏，游戏时在零下以下的极寒环境下将滚烫的开水泼出，将看到成片的冰晶徐徐飘落。下列关于“泼水成冰”的说法，正确的是（　　）
A. 泼水成冰是因为水在空中吸收了热量
B. 与“泼水成冰”形成原理相同的自然现象还有露的形成
C. 开水相较于冷水，开水能在短时间内能提供更多的水蒸气
D. 泼水成冰是因为水在空中凝华，变成了冰晶

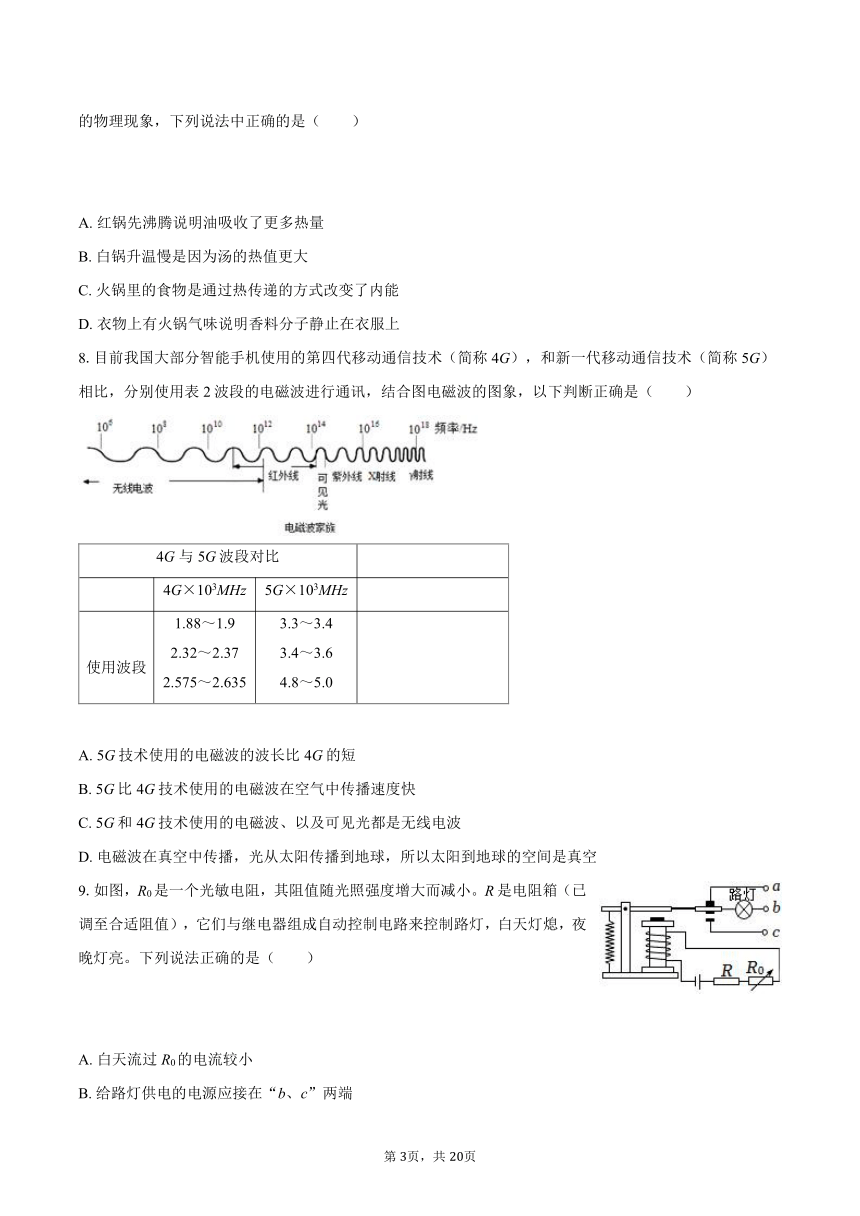

7.煮鸳鸯火锅时（如图），一般油腻的红锅比清淡的白锅先开；冬天吃火锅时，火锅上方“白雾缭绕”；吃完后衣物上有火锅的气味.....关于吃火锅涉及的物理现象，下列说法中正确的是（　　）
A. 红锅先沸腾说明油吸收了更多热量
B. 白锅升温慢是因为汤的热值更大
C. 火锅里的食物是通过热传递的方式改变了内能
D. 衣物上有火锅气味说明香料分子静止在衣服上
8.目前我国大部分智能手机使用的第四代移动通信技术（简称4G），和新一代移动通信技术（简称5G）相比，分别使用表2波段的电磁波进行通讯，结合图电磁波的图象，以下判断正确是（　　）
4G 与5G波段对比
4G×103MHz 5G×103MHz
使用波段 1.88～1.9
2.32～2.37
2.575～2.635 3.3～3.4
3.4～3.6
4.8～5.0
A. 5G技术使用的电磁波的波长比4G的短
B. 5G比4G技术使用的电磁波在空气中传播速度快
C. 5G和4G技术使用的电磁波、以及可见光都是无线电波
D. 电磁波在真空中传播，光从太阳传播到地球，所以太阳到地球的空间是真空
9.如图，R0是一个光敏电阻，其阻值随光照强度增大而减小。R是电阻箱（已调至合适阻值），它们与继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮。下列说法正确的是（　　）
A. 白天流过R0的电流较小
B. 给路灯供电的电源应接在“b、c”两端
C. 如果将R的阻值调大一些，傍晚时路灯比原来早一些亮
D. 若改变低压电源的电压，不影响路灯的亮灯时间

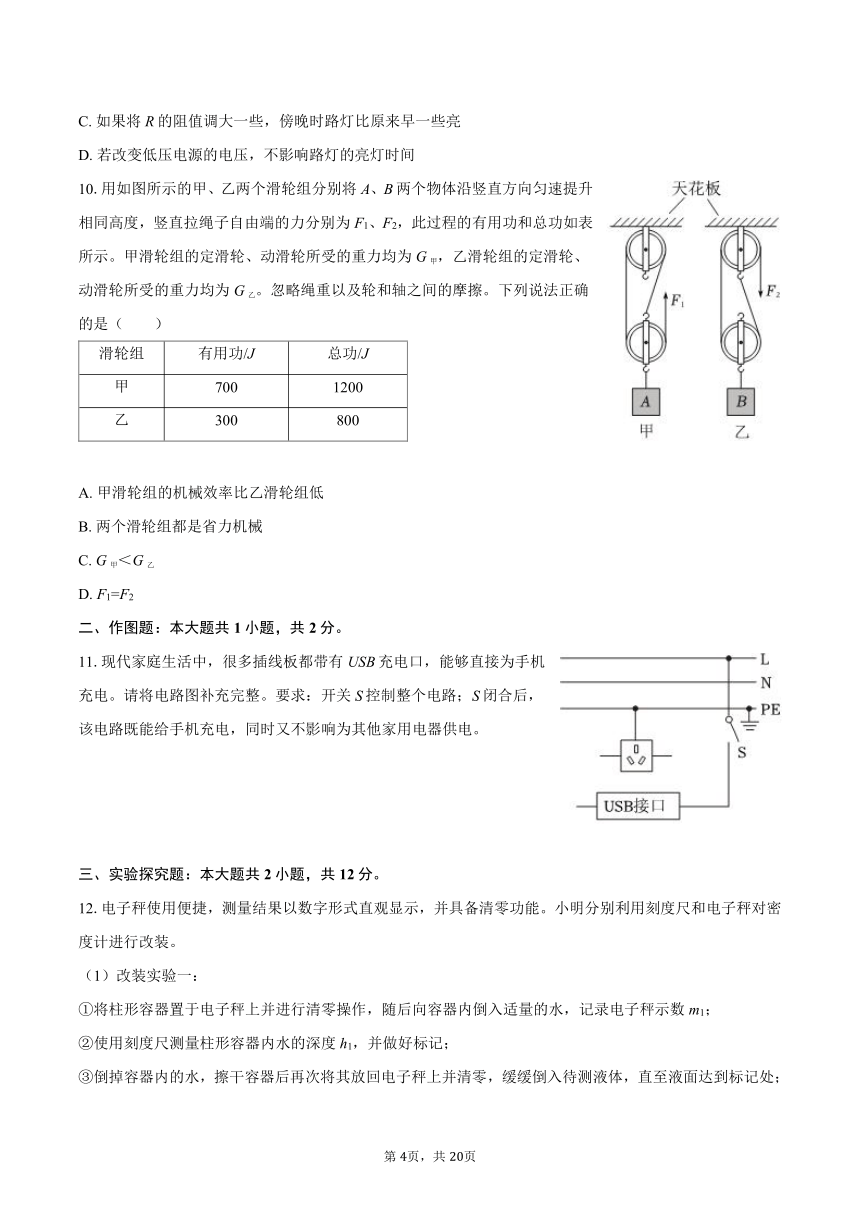

10.用如图所示的甲、乙两个滑轮组分别将A、B两个物体沿竖直方向匀速提升相同高度，竖直拉绳子自由端的力分别为F1、F2，此过程的有用功和总功如表所示。甲滑轮组的定滑轮、动滑轮所受的重力均为G甲，乙滑轮组的定滑轮、动滑轮所受的重力均为G乙。忽略绳重以及轮和轴之间的摩擦。下列说法正确的是（　　）
滑轮组 有用功/J 总功/J
甲 700 1200
乙 300 800
A. 甲滑轮组的机械效率比乙滑轮组低
B. 两个滑轮组都是省力机械
C. G甲＜G乙
D. F1=F2
二、作图题：本大题共1小题，共2分。
11.现代家庭生活中，很多插线板都带有USB充电口，能够直接为手机充电。请将电路图补充完整。要求：开关S控制整个电路；S闭合后，该电路既能给手机充电，同时又不影响为其他家用电器供电。
三、实验探究题：本大题共2小题，共12分。
12.电子秤使用便捷，测量结果以数字形式直观显示，并具备清零功能。小明分别利用刻度尺和电子秤对密度计进行改装。
（1）改装实验一：
①将柱形容器置于电子秤上并进行清零操作，随后向容器内倒入适量的水，记录电子秤示数m1；
②使用刻度尺测量柱形容器内水的深度h1，并做好标记；
③倒掉容器内的水，擦干容器后再次将其放回电子秤上并清零，缓缓倒入待测液体，直至液面达到标记处；

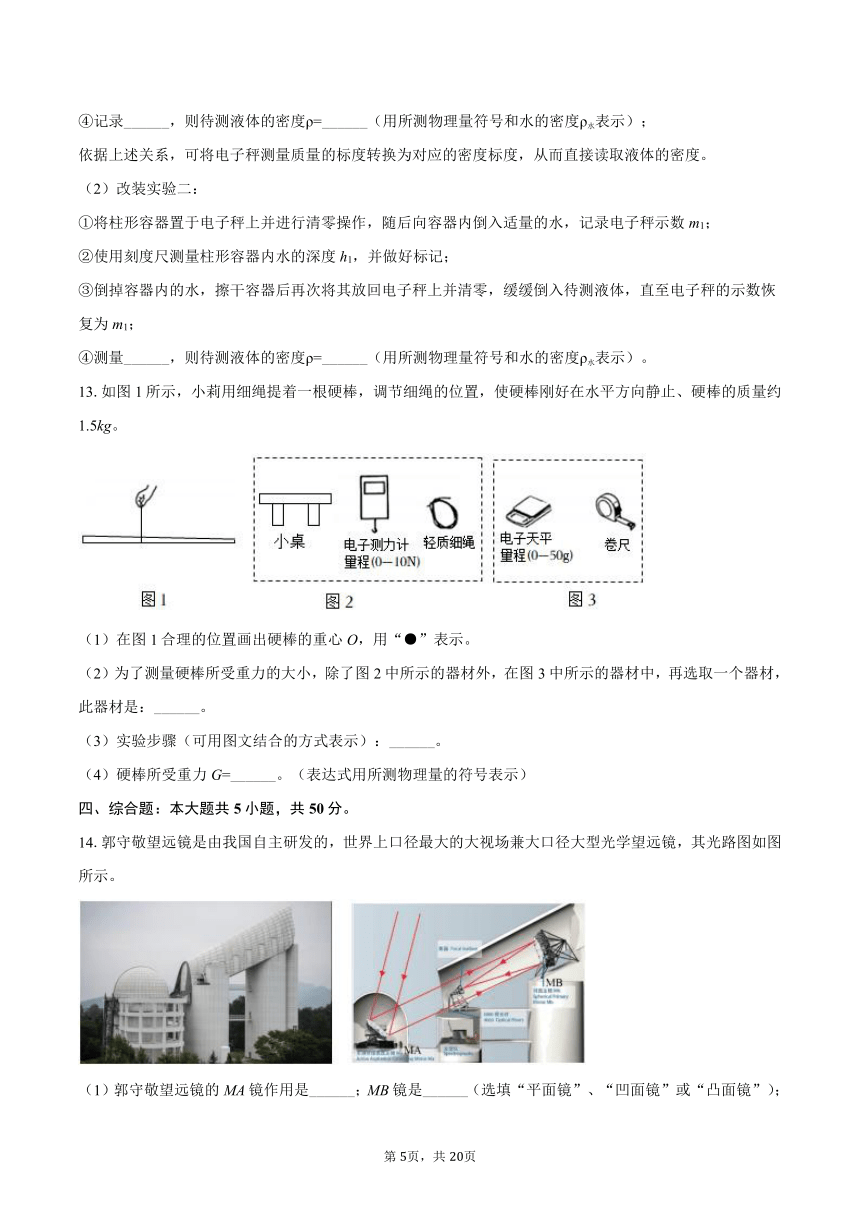

④记录______，则待测液体的密度ρ=______（用所测物理量符号和水的密度ρ水表示）；
依据上述关系，可将电子秤测量质量的标度转换为对应的密度标度，从而直接读取液体的密度。
（2）改装实验二：
①将柱形容器置于电子秤上并进行清零操作，随后向容器内倒入适量的水，记录电子秤示数m1；
②使用刻度尺测量柱形容器内水的深度h1，并做好标记；
③倒掉容器内的水，擦干容器后再次将其放回电子秤上并清零，缓缓倒入待测液体，直至电子秤的示数恢复为m1；
④测量______，则待测液体的密度ρ=______（用所测物理量符号和水的密度ρ水表示）。
13.如图1所示，小莉用细绳提着一根硬棒，调节细绳的位置，使硬棒刚好在水平方向静止、硬棒的质量约1.5kg。
（1）在图1合理的位置画出硬棒的重心O，用“●”表示。
（2）为了测量硬棒所受重力的大小，除了图2中所示的器材外，在图3中所示的器材中，再选取一个器材，此器材是：______。
（3）实验步骤（可用图文结合的方式表示）：______。
（4）硬棒所受重力G=______。（表达式用所测物理量的符号表示）
四、综合题：本大题共5小题，共50分。
14.郭守敬望远镜是由我国自主研发的，世界上口径最大的大视场兼大口径大型光学望远镜，其光路图如图所示。
（1）郭守敬望远镜的MA镜作用是______；MB镜是______（选填“平面镜”、“凹面镜”或“凸面镜”）；
（2）开普勒望远镜是折射式望远镜。如图是某望远镜的部分光路图，物镜的焦点和目镜的焦点刚好重合。物体MN在A位置时通过透镜所成的像为M'N'。
①请找到两面凸透镜的焦点位置，并标记出来。
②画出M'N'通过透镜B后所成的像。
15.如图，某油电混合动力汽车装备热动力源（内燃机）和电动力源（电池与电动机）。主要由内燃机和电机组成，电机可切换为电动机或发电机。启动时，内燃机不工作，蓄电池供电驱动，高速行驶或电池电量低时，内燃机启动，提供动力，电机切换为充电模式（不提供动力）。
（1）油电混合动力汽车高速行驶时动力系统没有用到图3中哪幅蕴含的物理知识？______（填字母）；
（2）如图2所示是四缸汽油机一个气缸工作循环的四个冲程，工作循环的顺序是______，其中涉及能量转化的有______，如该内燃机飞轮转动速度为3600r/min,则每秒完成做功______次；
（3）汽车尾部扰流板做成上平下凸的形状，可以减少车辆尾部的升力。当汽车高速行驶时，汽车对路面的压力比静止时变______。原因是高速行驶时扰流板上方气体流速______，压强______，（前三空选填“大”或“小”）从而给汽车造成一个方向向______（选填“上”或“下”）的压力差。
16.小明逛夜市时，发现一种不消耗电能、遇水就亮的灯泡。小明认为这与物理课上所学知识矛盾，于是买了一个灯泡回家测试。
（1）小明猜想灯泡遇水就亮的原因是：灯泡内部装有提供能量的______（填电路元件的名称），灯泡遇水形成______（选填“通路”“短路”或“断路”）；
（2）小明观察到灯泡底部结构由a、b、c三部分组成，如图甲所示，a、c为金属，b为塑料。如图乙，将灯泡缓慢浸入水中，观察灯泡发光情况，收集到证据如表：
水面对应的位置 a b c
灯泡的发光情况 不发光 不发光 发光
（3）小明将灯泡取出并擦干，不放入水中，如何再次让灯泡发光？______。
17.海水跃层指海水中某水文要素在竖直方向上出现突变或不连续剧变的水层。若上层密度大、下层密度小，形成负密度梯度跃变层，称为“海中断崖”。潜艇遇“海中断崖”会急剧掉向海底，称为“掉深”。常规潜艇有效潜深300米，掉到安全潜深以下会被巨大水压破坏。中国海军372潜艇曾遇“掉深”，当时艇长立即命令向所有水柜供气，不到10秒，应急供气阀门打开，所有水柜开始供气。但“掉深”仍持续，3分钟后才停止。（取海水的密度为1×103kg/m3，g取10N/kg）
（1）潜艇遇到“海中断崖”时，潜艇所处的海水密度突然______（选填“变大”或“变小”），所受的浮力突然______（选填“大于”、“小于”或“等于”）重力，潜艇会失去平衡而急剧下沉；
（2）潜艇下潜至300米深度时，受到海水压强为多少？
（3）“向所有的水柜供气”的目的是______；
（4）潜艇“掉深”减缓但不立即停止，因其具有______；
（5）某潜水艇总质量为2.6×103t,体积为3×103m3，要使它从海面潜入海水中，至少要向水柜充入多少kg的海水？
18.小明家新买了一台棉花糖机，一键启动，操作非常简单。说明书显现其工作参数如下：
额定功率 额定电压
电热丝 780W 220V
电动机 210W 220V
已知糖块的熔化温度为186℃，糖的比热容为1.5×103J/（kg ℃）（固态），糖的熔化热为3.0×105J/kg。（熔化热λ是指单位质量的晶体物质在熔化过程中吸收的热量。即在一定温度和压力下，1千克的晶体物质从固态转变为液态时所吸收的热量）。
（1）机器工作原理：电热丝通电后发热，将固态糖块______（填物态变化名称）为液态糖浆。电动机带动金属网高速旋转，液态糖浆从细孔中甩出，遇冷空气______（填物态变化名称）成丝状棉花糖。在整个实验的过程中，晶体的______一直在持续增加；
（2）请画出棉花糖机的简化电路图。（用表示电源，用表示电热丝，用M表示电动机）
（3）机器正常工作时的总电流是多少？______，若电路中保险丝的额定电流为5A，这台机器能否安全使用？______，请说明理由______。
（4）若将20g,26℃的糖块完全熔化为液态糖浆，糖块吸收的热量是多少？
1.【答案】
【解析】解：A．石墨烯的熔点高，而保险丝的熔点较低，所以石墨烯不能做保险丝，故A符合题意；
B．石墨烯硬度高于钻石，柔韧度也非常出色，可以做折叠屏手机的屏幕，故B不符合题意；
C．石墨烯具有导电性非常出色，所以可以用来制成高压输电用的导线，故C不符合题意；
D．石墨烯是目前世界上最薄、最坚硬的纳米材料，所以可以做隧道掘进机的钻头，故D不符合题意。
故选：A。
物质属性是事物本身所固有的性质．是物质必然的。基本的、不可分离的特性，又是事物某个方面质的表现。一种物质常表现出多种属性，有本质属性和非本质属性的区别。例如：酸性、碱性、化学稳定性，颜色、状态、熔点、沸点、密度等性质大大得促进了科技的进步。
本题考查物质属性对科技的进步的影响。
2.【答案】
【解析】解：A、云锣发出的的声音是锣面振动产生的，故A正确；
B、敲击不同的厚度的锣发出声音的频率不同，音调不同，故B正确；
C、云锣发出的声音的音量小是指其响度小，故C正确；
D、云锣发出的声音清澈、圆润、悦耳，如果影响了人们正常的生活、休息、和学习，则是噪声，故D错误。
故选：D。
（1）一切正在发声的物体都在振动；振动停止，发声也停止；
（2）音调：声音的高低，由发声体的振动频率决定；
（3）响度：人耳感觉到的声音的大小，它跟发声体的振幅有关；
（4）从环境保护角度看，凡是影响人们正常的生活、休息、和学习的声音都是噪声。
本题考查声现象中的一些基本概念，正确区分声音的音调、响度、和音色是解决此题的关键，属于基础题，难度不大。
3.【答案】
【解析】A．后视镜是凸面镜，所成的虚像是由光的反射形成的，故A错误；
B．汽车车窗外的后视镜是凸面镜，可以扩大视野，从而更好地注意到后方车辆的情况，故B正确；
C．从后视镜中可以看出越野车与轿车的距离变小，说明越野车比轿车行驶的速度大，故C错误；
D．越野车相对于轿车是运动的，因为越野车与轿车的距离变小，以轿车为参照物，越野车与它的位置发生了变化，故D错误。
故选：B。
（1）汽车的后视镜是利用光的反射来工作的。
（2）后视镜是凸面镜，可以扩大视野。
（3）后视镜中的物体越来越大，说明物体离车越来越近。
（5）物体相对于参照物的位置变化了，物体是运动的，物体相对于参照物的位置不变，物体是静止的。
本题考查的是凸面镜的特点及应用；知道运动和静止的相对性。
4.【答案】
【解析】解：A．控制中心是通过电磁波向卫星发送指令的，故A错误；
B．卫星收到并执行该指令前运动方向发生改变，运动状态发生改变，故B错误；
CD．由表格可知：“11011，10001”的指令是发动机B点火。由图知，卫星向右运动。发动机B点火后向右侧喷出气流。由于力的作用是相互的，喷出的气流对卫星产生向左的反作用力，所以卫星做减速运动，故C错误，D正确。
故选：D。
（1）电磁波可以传递信息，电磁波可以在真空中传播；
（2）运动状态改变是指速度大小的改变、运动方向的改变或者二者同时改变；
（3）力是物体对物体的作用，物体间力的作用是相互的。
此题考查了电磁波的应用、力作用的相互性、运动状态的变化等，属于基础知识。
5.【答案】
【解析】解：A．惯性的大小只与质量有关，与速度大小无关。该物块整个运动过程中质量不变，其惯性大小不变，故A错误；
B．根据v=可得物块在AB段和BC段的时间分别为：
tAB===5s,tBC===2s,
则总时间t总=tAB+tBC=5s+2s=7s,
AC段的路程s总=sAB+sBC=10m+10m=20m,
所以物块通过AC段的速度为v==≈2.86m/s,故B错误；
C．滑动摩擦力大小受压力大小和接触面粗糙程度影响。物块对水平面的压力不变，由于AB段和BC段的轨道材质不同，所以无法比较两者的摩擦力大小，故C错误；
D．物块在BC段以5m/s的速度匀速运动，所受摩擦力为2N，拉力等于摩擦阻力，拉力F在BC段做功的功率P===Fv=fv=2N×5m/s=10W，故D正确。
故选：D。
（1）惯性大小只跟物体的质量有关，跟物体是否受力、是否运动、运动速度等都没有关系，质量越大，惯性越大。
（2）利用速度公式分别求出物块在AB段和BC段的时间，进而求出总时间，然后利用总路程除以总时间得到物块通过AC段的速度。
（3）滑动摩擦力大小受压力大小和接触面粗糙程度影响。
（4）根据二力平衡条件得出物块在BC段受到的拉力，然后P===Fv计算拉力F在BC段做功的功率。
本题考查惯性和滑动摩擦力大小的影响因素，以及速度和功率公式、二力平衡条件的应用等，涉及到的知识点多，综合性强，且难度适中，属于中考常见题型。
6.【答案】
【解析】解：AD．严寒天气下，当热水被洒向空中，周围的水蒸气迅速降温凝华，直接由气态变为固态，凝华过程物质要放热，故AD错误，不符合题意；
B．“泼水成冰”形成原理是水蒸气变成冰，是气态变成固态的凝华现象，露是水蒸气变成水珠，是气态变成液态的液化现象，故B错误，不符合题意；
C．开水更容易汽化为水蒸气，在短时间内能提供大量的水蒸气，所以要用滚烫的开水，故C正确，符合题意。
故选：C。
物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝固；物质从液态变为气态叫做汽化，物质从气态变为液态叫做液化；物质从固态直接变成气态叫升华，物质从气态直接变成固态叫凝华；熔化、汽化、升华吸热，凝固、液化、凝华放热。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态，是解题的关键。
7.【答案】
【解析】解：A、相同的热源，相同时间内液体吸收的热量相同，故A不符合题意；
B、白锅的汤液热升温较慢，是因为白锅的汤液的比热容较大，不是热值较大，故B不符合题意；
C、火锅里的食物吸收热量，温度升高，是通过热传递的方式改变了内能，故C符合题意；
D、衣物上残留的香味，这是扩散现象，扩散表明分子在不停地做无规则运动，故D不符合题意。
故选：C。
（1）吃火锅时，油和汤吸收的热量相同；
（2）热值与物质的种类有关；
（3）改变内能的方式：做功与热传递；
（4）分子在永不停息地做无规则运动。
本题考查了比热容、沸腾和改变内能的方式，属于基础题。
8.【答案】
【解析】解：A.由表格数据知，5G 技术使用的电磁波的频率比4G 的高，根据c=λf知，在波速一定时，5G技术使用的电磁波的波长比4G的短，故A正确；
B.5G 和4G使用的电磁波在真空中传播速度都一样，都为3×108 m/s，故B错误；
C.由图和表格数据可知，5G 和4G 使用的电磁波属无线电波，但可见光不属于无线电波，故C错误；
D.太阳到地球的空间，在大气层外是真空，在大气层内不是真空，故D错误。
故选：A。
（A）根据表格判断5G 和4G 的频率，根据c=λf判断5G与4G电磁波的波长的长短；
（B）不同波长的电磁波在真空中传播速度是相同的，都为3×108 m/s；
（C）由图和表格数据可知，5G 和4G 使用的电磁波属无线电波，但可见光不属于无线电波；
（D）太阳到地球的空间不是真空。
本题考查了电磁波多个方面的知识，都是一些记忆型的，难度不大，在平时学习中注意多积累。
9.【答案】
【解析】解：A．R和R0串联，白天光敏电阻的阻值随光照强度的增加而减小，电路的总电阻减小，由I=可知，通过电路的电流变大，白天流过R0的电流较大，故A错误；
B．要达到晚上灯亮，白天灯灭，则给路灯供电的电源应接在a、b之间，因为光敏电阻的电阻值随光照强度的增大而减小，白天时光敏电阻的电阻值小，电路中的电流值大，衔铁被吸下，静触点与c接通；晚上时的光线暗，光敏电阻的阻值大，电路中的电流值小，静触点与b接通，故B错误；
C．如果将电阻箱R的阻值调大一些，电路中的电流变小，磁性变弱，吸引力变小，傍晚时路灯比原来早一些亮，故C正确；
D．低压电源电压减小后，由I=可知，电路中的电流变小，磁性变弱，吸引力变小，傍晚时路灯比原来早一些亮，故D错误。
故选：C。
A．白天，光敏电阻的阻值随光照强度的增加而减小，R和R0串联，由I=判断白天流过R0的电流大小；
B．光敏电阻的电阻值随光照强度的增大而减小，衔铁被吸下，静触点与c接通；晚上时的光线暗，静触点与b接通。所以要达到晚上灯亮，白天灯灭，则给路灯供电的电源应接在a、b之间；
C．如果将电阻箱R的阻值调大一些，傍晚时路灯比原来早一些亮；
D．低压电源电压减小后，傍晚时路灯比原来早一些亮。
本题探究电磁继电器的原理，难度适中。
10.【答案】
【解析】解：A、由表中数据可知，甲滑轮组的机械效率为：
，
乙滑轮组的机械效率为：
，故A错误；
BD、由图可知，甲滑轮组承担物重的绳子段数n=3，乙滑轮组承担物重的绳子段数n′=2；设物体上升高度均为h,甲滑轮组绳子自由端的拉力为：
，
A物体的重力为：
，故甲为省力机械；
乙滑轮组绳子自由端的拉力为：
，
B物体的重力为：
，故乙为费力机械；
故B错误，D正确；
C、甲滑轮组的额外功为W额甲=W总-W有=1200J-700J=500J，
乙滑轮组的额外功为W额乙=W'总-W'有=800J-300J=500J=W额甲，
忽略绳重以及轮和轴之间的摩擦，则额外功W额=G动h,甲乙滑轮组动滑轮上升的高度相同，则动滑轮所受的重力相同，即G甲=G乙，故C错误。
故选：D。
（1）根据表中数据结合η=分别求出甲、乙滑轮组的机械效率，然后比较其大小；
（2）根据滑轮组装置确定绳子股数，利用W总=Fs=Fnh和W有=Gh分别求出甲、乙滑轮组的拉力和物重，据此分析比较；
（3）根据W总=W有+W额分别求出甲、乙滑轮组的额外功，利用W额=G动h确定甲、乙滑轮组动滑轮重力大小。
本题考查了做功公式和机械效率公式的综合应用。
11.【答案】
【解析】家庭电路连接问题，根据题意注意好串并联即可。
考查家庭电路火线零线地线的区分，以及并联电路的连发。难度不大。
12.【答案】
【解析】（1）④将柱形容器内水倒去，擦干，放到电子秤清零，往其中缓缓倒入待测液体，直至到标记处，读出电子秤示数m2，因为柱形容器的质量已经清零，所以液体的质量为m2，液体的体积等于水的体积，液体的体积为，液体的密度。
（2）④将柱形容器内水倒去，擦干，放到电子秤上清零，往其中缓缓倒入待测液体，直至电子秤示数仍为m1，测出待测液体的深度h2，此时液体的质量等于水的质量，设容器的底面积为S，则m1=ρ水V水=ρ水Sh1
液体的密度。
故答案为：（1）电子秤示数m2； ；
（2）容器内液体深度h2；。
（1）④将柱形容器内水倒去，擦干，放到电子秤清零，往其中缓缓倒入待测液体，直至到标记处，读出电子秤示数m2，因为柱形容器的质量已经清零，所以液体的质量为m2，液体的体积等于水的体积，根据密度公式得出液体的体积及液体的密度；
（2）④将柱形容器内水倒去，擦干，放到电子秤上清零，往其中缓缓倒入待测液体，直至电子秤示数仍为m1，测出待测液体的深度h2，此时液体的质量等于水的质量，设容器的底面积为S，结合密度和体积公式得出液体的密度。
本题考查浮力的有关知识，是一道综合题。
13.【答案】
【解析】（1）由图1可知硬棒受到竖直向上的拉力和竖直向下的重力，硬棒处于平衡状态，所以拉力的作用点即硬棒的重心，如图：
；
（2）在图3中所示的器材中，再选取一个器材，此器材是卷尺；
（3）①用卷尺测出硬棒左端到重心O的长度，记为L1，再测出整根硬棒的长度，记为L，
②将硬棒左端用手指固定在桌面上，
③将绳子系在硬棒的右端，手提弹簧测力计吊住绳子，读出硬棒平衡时弹簧测力计的示数，记为F；
（4）根据杠杆平衡条件可得GL1=FL，所以硬棒所受重力G=。
故答案为：（1）如图；（2）卷尺；
（3）①用卷尺测出硬棒左端到重心O的长度，记为L1，再测出整根硬棒的长度，记为L，
②将硬棒左端用手指固定在桌面上，
③将绳子系在硬棒的右端，手提弹簧测力计吊住绳子，读出硬棒平衡时弹簧测力计的示数，记为F；
（4）。
（1）由图1可知硬棒受到竖直向上的拉力和竖直向下的重力，硬棒处于平衡状态，所以拉力的作用点即硬棒的重心；
（2）（3）（4）根据杠杆平衡条件设计实验，据此选择实验器材，记录相关物理量，根据杠杆平衡条件推导硬棒所受重力。
本题考查杠杆平衡条件的灵活运用和设计实验的能力。
14.【答案】
【解析】（1）图中平行光线照射到MA上，反射光线平行射出，发生了镜面反射，所以MA为平面镜；平行光线照射到MB后，反射光线会聚一点，故MB为凹透镜；
（2）①根据凸透镜成像原理，平行于主光轴的光线，经凸透镜折射后，经过焦点，确定出物镜和目镜焦点的位置及目镜的另一个焦点，如下图所示：
②物体MN通过物镜所成的像在目镜的一倍焦距之内，经过目镜所成的像是放大的虚线，由凸透镜成像规律做出虚像M ′N′ ，如图所示：
故答案为：（1）平面镜；凹面镜；（2）①②见解答。
（1）图中平行光线照射到MA上，反射光线平行射出；平行光线照射到MB后，反射会聚一点；
（2）①根据凸透镜成像原理，平行于主光轴的光线，经凸透镜折射后，经过焦点，确定出物镜和目镜焦点的位置；
②物体MN通过物镜所成的像在目镜的一倍焦距之内，经过目镜所成的像是放大的虚线。
本题考查了平面镜、凹面镜对光线的反射情况，凸透镜成像及开普勒望远镜的工作原理。
15.【答案】
【解析】（1）油电混合动力汽车主要由一台内燃机和一台电机组成，这台电机既可以充当电动机，也可以充当发电机，汽车启动时内燃机不工作，由蓄电池为电动机供电提供动力，当汽车需要高速行驶或电池电量过低时，改由内燃机工作，为汽车提供动力，同时能通过电机给蓄电池充电，由此可知油电混合动力汽车工作时发电机，内燃机；
A、A图是电磁感应现象，是发电机的原理图，故A不符合题意；
B、图B工作时将内能转化为机械能，同热机的做功冲程，故B不符合题意；
C、图C中有电源，是电动机的原理图，高速行驶时电机切换为充电模式，混合动力汽车上没有用到电动机原理，故C符合题意；
D、图D工作时将机械能转化为内能，同热机的压缩冲程，故D不符合题意；
故选：C。
（2）图2甲图中的气门关闭，活塞上行，为压缩冲程；乙图中的进气门打开，排气门关闭，活塞下行，为吸气冲程；丙图中的进气门关闭，排气门打开，活塞上行，为排气冲程；丁图中的气门关闭，活塞下行，为做功冲程，则工作循环的顺序为：乙、甲、丁、丙。
该过程中涉及能量转化的有甲：压缩冲程、丁：做功冲程，压缩冲程将机械能转化为内能，做功冲程将内能转化为机械能。
飞轮每秒转动的圈数为=60r；
一个工作循环中，飞轮转两圈，对外做功一次，故一秒钟做功30次；
（3）扰流板做成上平下凸的形状，当气流通过扰流板时，导流板上方的空气流速小压强大，下方的空气流速大压强小，产生一个向下的压强差，使汽车获得一个向下的压力差，增加了汽车对地面的压力，增大了车轮与地面的摩擦力。
故答案为：（1）C；
（2）乙、甲、丁、丙；甲、丁；30；
（3）大；小；大；下。
（1）A图是发电机的工作原理图；B图是燃烧酒精获得内能，再把水蒸气的内能转化成塞子的机械能；C图是电动机工作原理图；D图是机械能转化成内能；
油电混合动力汽车主要由一台内燃机和一台电机组成，这台电机既可以充当电动机，也可以充当发电机，汽车启动时内燃机不工作，由蓄电池为电动机供电提供动力，当汽车需要高速行驶或电池电量过低时，改由内燃机工作，为汽车提供动力，同时能通过电机给蓄电池充电，由此可知油电混合动力汽车工作时有发电机，内燃机，由此可得出结论；
（2）由图2可知，图甲是压缩冲程，图乙是吸气冲程，图丙是排气冲程，图丁是做功冲程，根据四冲程汽油机工作过程，依次完成的冲程是：吸气冲程、压缩冲程、做功冲程、排气冲程，由此可知图2中的工作循环的顺序；每个工作循环中，压缩冲程是活塞对混合气体做功，把机械能转化成内能，做功冲程是高温高压燃气对活塞做功，把内能转化成机械能，由此可得出工作循环中涉及能量转化的冲程；由飞轮转速3600r/min,根据四冲程汽油机工作过程，每个工作循环，完成4个冲程，飞轮转动2周，做功1次可求出每秒做功的次数；
（3）要产生向下的压力，导流板横截面的形状就应跟客机机翼的形状相反，即上平下凸，使上方的空气流速小压强大。
汽车的制造和使用应用了很多物理知识，涉及知识点较多，主要考查力学知识，要求学生能熟练将物理知识应用到生产生活中。
16.【答案】
【解析】（1）灯泡遇水就亮的原因是：灯泡内部装有提供能量的电源，灯泡遇水形成通路。
（3）由题目可知a、c为金属是导体，b为塑料是绝缘体，根据表格记录可知水面对应位置到达c灯泡发光，因此用一根导线同时接触灯泡底部a和c两部分，形成通路，电路中有电流，灯泡发光。
故答案为：（1）电源；通路；（3）再用一根导线同时接触灯泡底部a和c两部分，灯泡发光。
（1）形成电流需要具备两个条件：电路两端有电压、电路是通路。
（3）由题目可知a、c为金属是导体，b为塑料是绝缘体，根据表格记录可知水面对应位置到达c灯泡发光，因此用一根导线同时接触灯泡底部a和c两部分，形成通路，电路中有电流，灯泡发光。
本题考查电路的组成及导体与绝缘体的判断，通路的形成。
17.【答案】
【解析】（1）根据“海中断崖”现象可知，海水跃层是上层密度大、下层密度小，因此可知潜艇所处的海水密度突然变小，由F浮=ρgV排可知，潜艇受到的浮力减小，浮力小于重力时，潜水艇会失去平衡而急剧下沉。
（2）当h=300m时，潜艇受到的海水压强：
p=ρgh=1.0×103kg/m3×10N/kg×300m=3×106Pa；
（3）潜艇能够在海底自由的上浮和下潜靠的是改变自身重力来实现的；“向所有的水柜供气”的目的是排出水柜内的水，减小自身重力，使潜艇快速上浮。
（4）实施高压供气、关闭各种阀门后，由于潜艇具有惯性，要继续原有的运动状态运动一段时间才会停止，所以不会立即停止。
（5）潜水艇的重力为：
G潜水艇=m潜水艇g=2.6×103×103kg×10N/kg=2.6×107N，
潜水艇潜入水中时受到的浮力为：
F浮′=ρ水gV排=ρ水gV潜水艇=1.0×103kg/m3×10N/kg×3×103m3=3×107N，
根据浮与沉的条件，要使潜水艇下潜，则G潜水艇+G水≥F浮′
所以至少要向水舱充入海水的重力为：
G水=F浮′-G潜水艇=3×107N-2.6×107N=4×106N，
根据G=mg可得水的质量为：
。
故答案为：（1）变小；小于；
（2）潜艇下潜至300米深度时，受到海水压强为3×106Pa；
（3）排出水柜内的水，减小自身重力，使潜艇快速上浮；
（4）惯性；
（5）要使它从海面潜入海水中，至少要向水柜充入4×105kg的海水。
（1）根据如果海水跃层是上层密度大、下层密度小的状态，形成负密度梯度跃变层，被称为“海中断崖”。结合F浮=ρgV排可得出结论；
（2）根据p=ρgh求出液体压强的大小；
（3）向所有的水柜供气时，增大了水柜内的气压，将水柜中的海水排出，减小潜艇的重力，使潜艇快速上浮；
（4）物体总有保持原有运动状态不变的性质，这种性质叫做惯性。一切物体都有惯性；
（5）知道潜水艇的总体积，利用阿基米德原理可求潜水艇潜入水中受到的浮力F浮′，要使潜水艇下潜，潜水艇的自重（潜水艇重加上水箱内水重）大于受到的浮力，据此求出在水箱内至少加的水重；再利用G=mg计算水的质量。
此题综合考查了阿基米德原理的应用、液体压强、物体浮沉条件的应用及惯性知识等多个知识点，是一道综合性较强的题目，关键能够仔细阅读材料，理解相关知识。
18.【答案】
【解析】（1）电热丝通电后发热，固态糖块吸热变成液态糖浆，物质从固态变为液态的过程是熔化。
液态糖浆遇冷空气变成丝状固态棉花糖，物质从液态变为固态的过程是凝固。
在整个过程中，糖块吸热，无论是温度升高还是熔化过程，内能都一直在持续增加。
（2）由题意知：电热丝、电动机二者并联。先画出电源符号，从电源正极过开关后引出两条支路，一条支路上连接表示电热丝的符号，另一条支路上连接表示电动机的符号M，然后两条支路汇合回到电源负极，如图所示
。
（3）电热丝正常工作的电流为；
电动机正常工作的电流为；
机器正常工作时的总电流是。
机器正常工作时总电流4.5A，小于保险丝的额定电流5A，所以这台机器能安全使用。
（4）糖块质量为20g=0.02kg,初温是26℃，糖块的熔化温度为186℃，糖的比热容为1.5×103J/（kg ℃）。
糖块升温吸收的热量是；
糖的熔化热为3.0×105J/kg,糖块熔化吸收的热量是；
糖块完全熔化为液态糖浆，糖块吸收的热量是。
故答案为：（1）熔化；凝固；内能；
（2）；
（3）4.5；能；机器正常工作时总电流小于保险丝的额定电流；
（4）糖块吸收的热量是1.08×104J。
（1）物质由固态变为液态的过程叫做熔化；物质由液态变为固态的过程叫做凝固；物质吸收热量，内能增加；
（2）由题意知：电热丝、电动机二者并联，据此画出棉花糖机的简化电路图；
（3）根据I=分别求出电热丝正常工作的电流和电动机正常工作的电流，根据串联电路电流特点求出机器正常工作时的总电流，与电路中保险丝的额定电流对比，可知这台机器能否安全使用；
（4）根据Q=cmΔt求出糖块升温吸收的热量，根据Q=λ×m求出糖块熔化吸收的热量，最后求出糖块完全熔化为液态糖浆吸收的热量。
此题考查了熔化和凝固、内能、设计电路图、电功率公式的应用、串联电路特点、吸热公式的应用、熔化热等知识点，涉及的内容较多，有一定难度，且容易出错。
第1页，共1页
