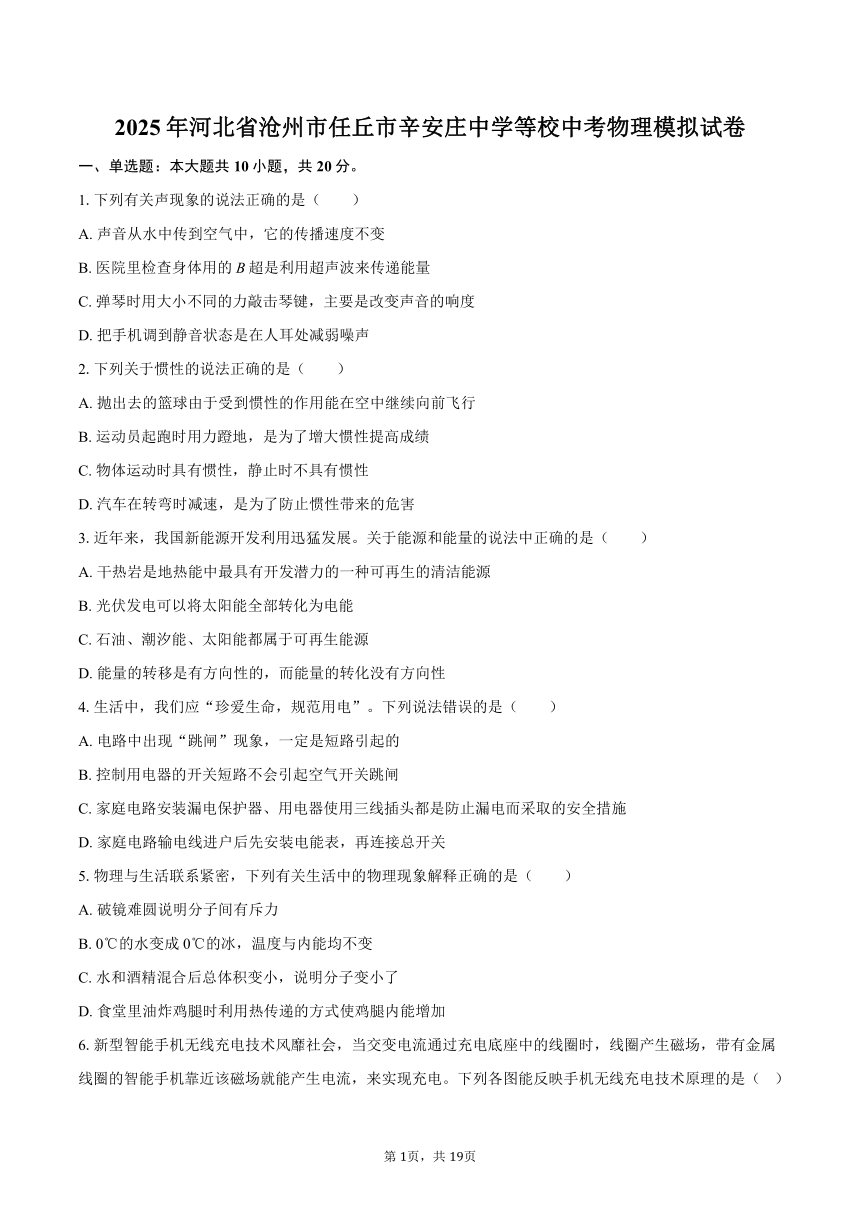

2025年河北省沧州市任丘市辛安庄中学等校中考物理模拟试卷
一、单选题：本大题共10小题，共20分。
1.下列有关声现象的说法正确的是（　　）
A. 声音从水中传到空气中，它的传播速度不变
B. 医院里检查身体用的B超是利用超声波来传递能量
C. 弹琴时用大小不同的力敲击琴键，主要是改变声音的响度
D. 把手机调到静音状态是在人耳处减弱噪声
2.下列关于惯性的说法正确的是（　　）
A. 抛出去的篮球由于受到惯性的作用能在空中继续向前飞行
B. 运动员起跑时用力蹬地，是为了增大惯性提高成绩
C. 物体运动时具有惯性，静止时不具有惯性
D. 汽车在转弯时减速，是为了防止惯性带来的危害
3.近年来，我国新能源开发利用迅猛发展。关于能源和能量的说法中正确的是（　　）
A. 干热岩是地热能中最具有开发潜力的一种可再生的清洁能源
B. 光伏发电可以将太阳能全部转化为电能
C. 石油、潮汐能、太阳能都属于可再生能源
D. 能量的转移是有方向性的，而能量的转化没有方向性
4.生活中，我们应“珍爱生命，规范用电”。下列说法错误的是（　　）
A. 电路中出现“跳闸”现象，一定是短路引起的
B. 控制用电器的开关短路不会引起空气开关跳闸
C. 家庭电路安装漏电保护器、用电器使用三线插头都是防止漏电而采取的安全措施
D. 家庭电路输电线进户后先安装电能表，再连接总开关
5.物理与生活联系紧密，下列有关生活中的物理现象解释正确的是（　　）
A. 破镜难圆说明分子间有斥力
B. 0℃的水变成0℃的冰，温度与内能均不变
C. 水和酒精混合后总体积变小，说明分子变小了
D. 食堂里油炸鸡腿时利用热传递的方式使鸡腿内能增加

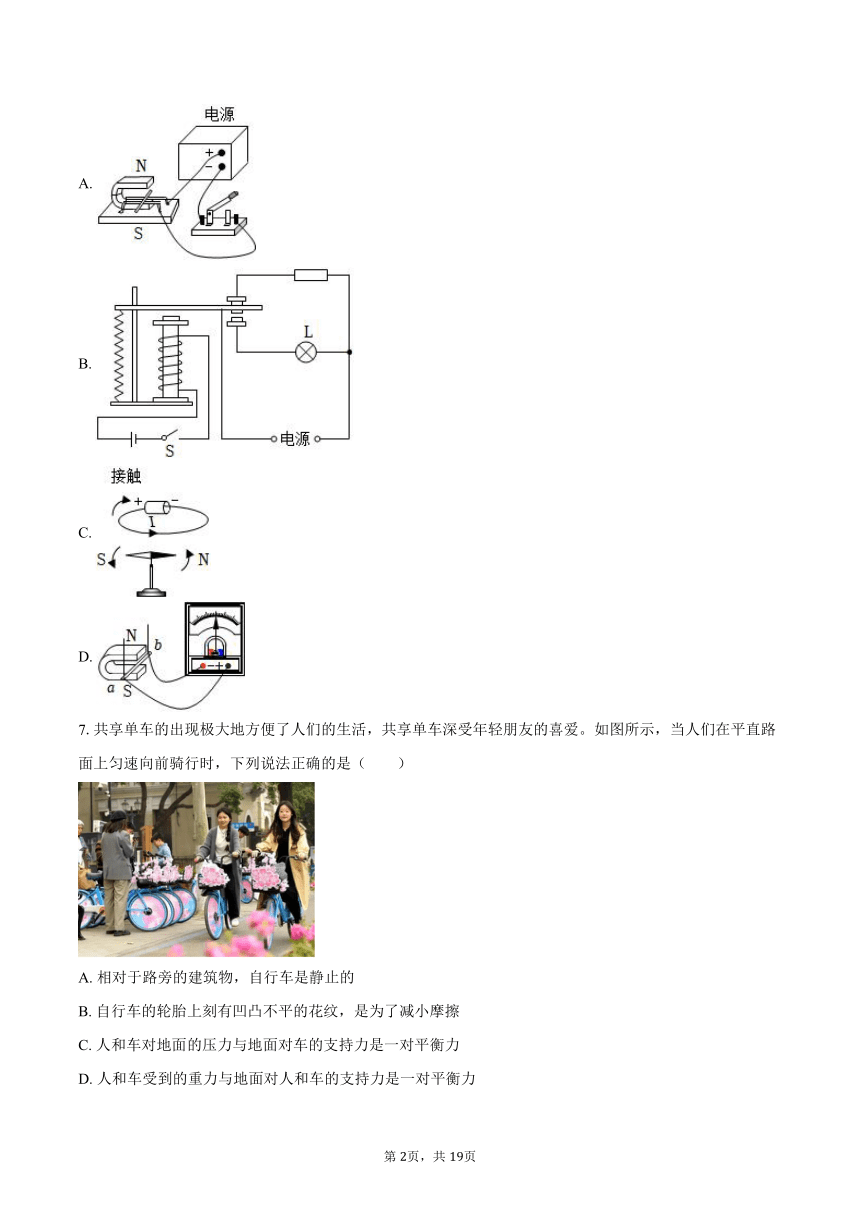

6.新型智能手机无线充电技术风靡社会，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能产生电流，来实现充电。下列各图能反映手机无线充电技术原理的是（　　）
A.
B.
C.
D.
7.共享单车的出现极大地方便了人们的生活，共享单车深受年轻朋友的喜爱。如图所示，当人们在平直路面上匀速向前骑行时，下列说法正确的是（　　）
A. 相对于路旁的建筑物，自行车是静止的
B. 自行车的轮胎上刻有凹凸不平的花纹，是为了减小摩擦
C. 人和车对地面的压力与地面对车的支持力是一对平衡力
D. 人和车受到的重力与地面对人和车的支持力是一对平衡力

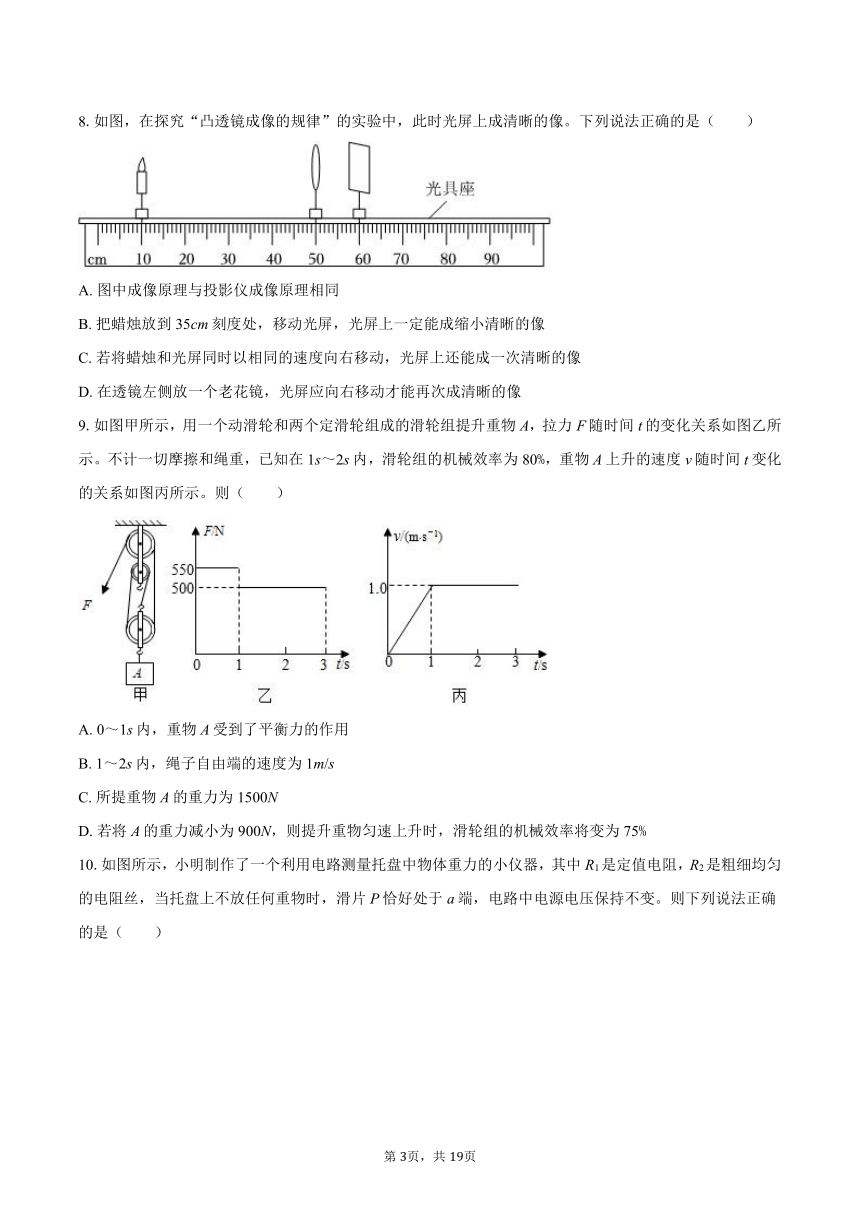

8.如图，在探究“凸透镜成像的规律”的实验中，此时光屏上成清晰的像。下列说法正确的是（　　）
A. 图中成像原理与投影仪成像原理相同
B. 把蜡烛放到35cm刻度处，移动光屏，光屏上一定能成缩小清晰的像
C. 若将蜡烛和光屏同时以相同的速度向右移动，光屏上还能成一次清晰的像
D. 在透镜左侧放一个老花镜，光屏应向右移动才能再次成清晰的像
9.如图甲所示，用一个动滑轮和两个定滑轮组成的滑轮组提升重物A，拉力F随时间t的变化关系如图乙所示。不计一切摩擦和绳重，已知在1s～2s内，滑轮组的机械效率为80%，重物A上升的速度v随时间t变化的关系如图丙所示。则（　　）
A. 0～1s内，重物A受到了平衡力的作用
B. 1～2s内，绳子自由端的速度为1m/s
C. 所提重物A的重力为1500N
D. 若将A的重力减小为900N，则提升重物匀速上升时，滑轮组的机械效率将变为75%

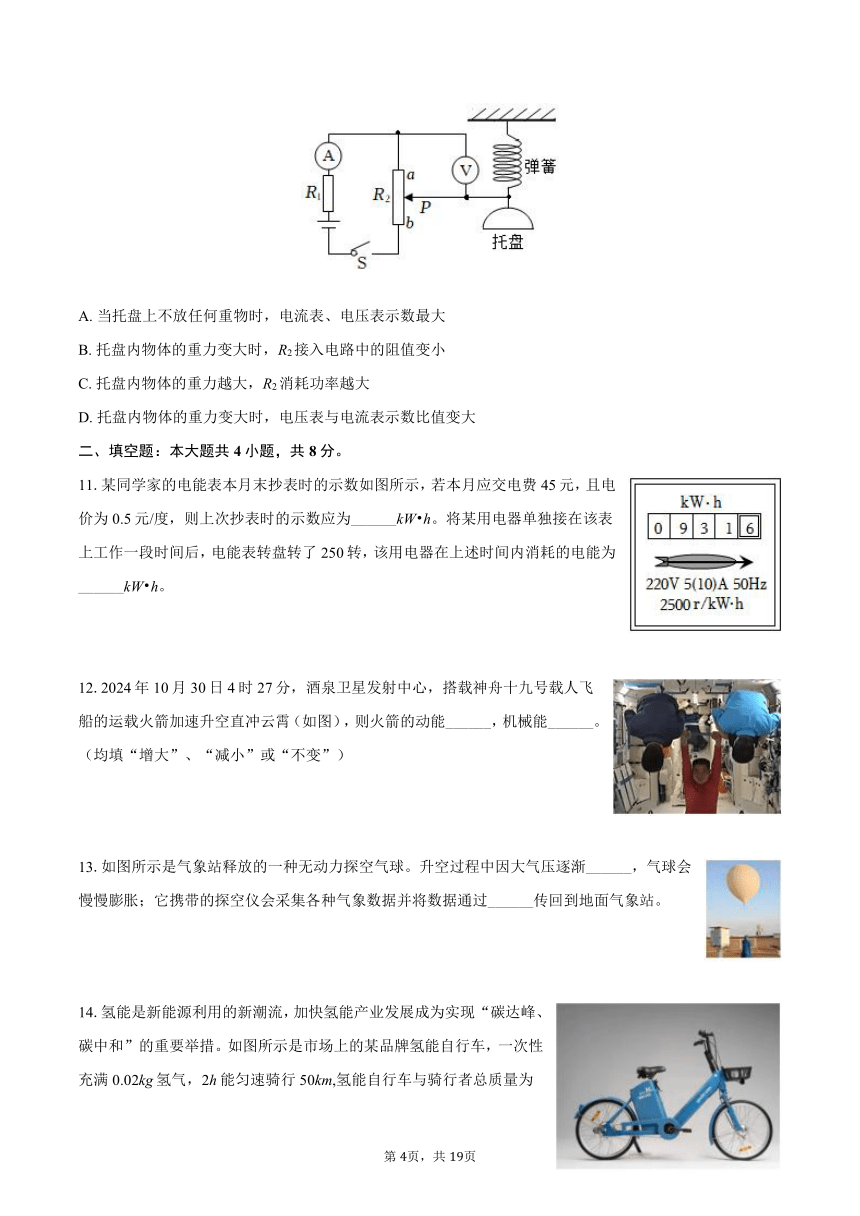

10.如图所示，小明制作了一个利用电路测量托盘中物体重力的小仪器，其中R1是定值电阻，R2是粗细均匀的电阻丝，当托盘上不放任何重物时，滑片P恰好处于a端，电路中电源电压保持不变。则下列说法正确的是（　　）
A. 当托盘上不放任何重物时，电流表、电压表示数最大
B. 托盘内物体的重力变大时，R2接入电路中的阻值变小
C. 托盘内物体的重力越大，R2消耗功率越大
D. 托盘内物体的重力变大时，电压表与电流表示数比值变大
二、填空题：本大题共4小题，共8分。
11.某同学家的电能表本月末抄表时的示数如图所示，若本月应交电费45元，且电价为0.5元/度，则上次抄表时的示数应为______kW h。将某用电器单独接在该表上工作一段时间后，电能表转盘转了250转，该用电器在上述时间内消耗的电能为______kW h。
12.2024年10月30日4时27分，酒泉卫星发射中心，搭载神舟十九号载人飞船的运载火箭加速升空直冲云霄（如图），则火箭的动能______，机械能______。（均填“增大”、“减小”或“不变”）
13.如图所示是气象站释放的一种无动力探空气球。升空过程中因大气压逐渐______，气球会慢慢膨胀；它携带的探空仪会采集各种气象数据并将数据通过______传回到地面气象站。
14.氢能是新能源利用的新潮流，加快氢能产业发展成为实现“碳达峰、碳中和”的重要举措。如图所示是市场上的某品牌氢能自行车，一次性充满0.02kg氢气，2h能匀速骑行50km,氢能自行车与骑行者总质量为84kg,骑行时受到的阻力为总重的0.05倍，氢气热值为1.4×108J/kg。氢气完全燃烧产生的热量是______J，氢气的利用效率是______（g=10N/kg）。
三、作图题：本大题共1小题，共2分。
15.如图是我国建成的最大规模、吸热塔最高，位于敦煌的塔式光热电站。它通过平面镜（定日镜）把太阳光反射后会聚到吸热塔，其中某束光的传播路径如图所示，请根据光的反射定律画出入射光线，并标出入射角的度数。
四、实验探究题：本大题共3小题，共18分。
16.根据图1和图2所示实验回答下列问题。
（1）如图1所示的装置中，A为盛水的烧瓶，B烧杯中装有适量的冷水，C为温度计，D为空试管。玻璃弯管由烧瓶A通入试管D中，试管D放在烧杯中，对烧瓶加热并使其中的水沸腾，隔一段时间会看到试管D的管壁上发生______（填物态变化名称）现象，温度计C的示数______（选填“变大”、“变小”或“不变”），这个现象说明该物态变化需要______热。
（2）在“观察碘的升华和凝华”的实验中，有如图2a、b两种加热方式，都会出现碘蒸气。已知碘的熔点是114℃，沸点是184℃，水的沸点是100℃，酒精灯火焰温度约为400℃。应使用______（选填“a”或“b”）种加热方式，该过程中碘从固态变成______态。
17.在“探究浮力大小与哪些因素有关”的实验中：如图甲所示，在弹簧测力计下悬挂一个高为6cm的长方体物块（可塑），测出重力，将它缓慢浸入水中，记录悬停在A、B、C、D、E这五个位置时弹簧测力计的示数和深度h,根据实验数据，画出物块所受浮力F浮随h变化的图象如图乙所示。请你解答：
（1）此实验，弹簧测力计应在______（选填“竖直”或“水平”）方向上调零。
（2）分析图象可知：浸没前，h增加，F浮______，浸没后，h增加，F浮______。（均选填“变大”、“变小”或“不变”）
（3）若把此物块捏成高为6cm的圆锥体，重复上述实验。两次实验所得的F浮随h变化的图象______（选填“相同”或“不同”）。
（4）若继续探究浮力的大小与液体密度的关系，还需添加一种材料：______。
【拓展】小珍觉得用量筒就可以测出橡皮泥的密度，进行了如图丙所示操作：
①在量筒中加入适量的水，此时读数为V1；
②将橡皮泥捏成小碗形，轻放入量筒中，使其漂浮在水面上，此时读数为V2；
③将橡皮泥用细长针按入水中，此时读数为V3；
橡皮泥的密度为ρ= ______（用ρ水、V1、V2、V3表示）。
18.如图甲所示，在“探究通过导体的电流与导体两端的电压的关系”实验中，某小组选用两节新干电池为电源，规格为“20Ω 1 A”的滑动变阻器等器材进行实验。
实验次数 1 2 3 4 5
电压U/V 0.6 1.0 1.6 1.9 2.4
电流I/A 0.12 0.20 0.32 0.38 0.48
（1）开关闭合前滑片应置于______（选填“左”或“右”）端。
（2）在做实验时，要求保持______不变，通过移动滑动变阻器滑片改变电阻两端的电压，观察电流大小的变化。
（3）闭合开关，发现电压表无示数，电流表有示数但没超出量程，则产生故障的原因可能是______。
（4）排除故障后，闭合开关，移动滑动变阻器的滑片，若电流表示数如图乙所示，其读数为______。
（5）改变滑动变阻器滑片的位置，测得多组对应的电压、电流值，如表所示。由测得数据可知，当电阻一定时，导体中的电流与导体两端电压成______。
（6）进行实验时，该小组发现：调节滑动变阻器无法使电压表示数为0.5V，为了解决这个问题，可采取的方法是______（写出一种即可）。
【拓展】如图丙所示，电源电压保持不变，灯泡灯丝阻值为10Ω，当开关S闭合，滑动变阻器的滑片P移到a点时，电压表的示数为Ua，滑动变阻器的功率为Pa；再移动滑片P到b点时，电压表的示数为Ub，滑动变阻器的功率为Pb，若Ua：Ub=2：3，Pa：Pb=8：9，则滑动变阻器的滑片P在a、b两点时连入电路的电阻变化了______Ω（不计灯丝电阻随温度的变化）。
五、计算题：本大题共2小题，共12分。
19.如图所示的智能配送机器人已实现了无接触配送，其部分信息如表所示。求：（g取10N/kg）
空载车身净重 200kg 车载电源电压 12V
最大承载量 100kg 车轮与地面的总接触面积 0.02m2
摄像头 8个 最高行驶速度 20km/h
（1）配送机器人以最高速度行驶40km所需的时间；
（2）配送机器人满载时对地面的压强；
（3）满载的配送机器人以18km/h的速度匀速直线行驶时，所受阻力为总重的0.02倍，求其牵引力的功率。
20.如图所示电路，电源电压恒为12V，灯泡L规格为“10V5W”，且灯丝电阻不随温度变化。滑动变阻器R规格为“20Ω 1 A”，电流表的量程为“0～3A”，电压表的量程为“0～15V”。闭合开关，将滑片移至某位置，小灯泡正常发光。求：
（1）灯泡正常工作时通过的电流和此时滑动变阻器接入电路的阻值；
（2）电路消耗的最小功率；
（3）现将定值电阻R0替换灯泡L，不改变电表量程，闭合开关，在确保电路安全的情况下移动滑片P，发现电压表示数的最大值与最小值的差值为6V，求R0的可能阻值。
1.【答案】
【解析】解：A、声音从水中传到空气中，它的传播速度变小，故A错误；
B、医院里检查身体用的B超是利用超声波来传递信息，故B错误；
C、弹琴时用大小不同的力敲击琴键，主要是改变声音的响度，故C正确；
D、把手机调到静音状态是在声源处减弱噪声，故D错误。
故选：C。
（1）声音在不同介质中的传播速度不同；
（2）声音可以传递信息，声音可以传递能量；
（3）声音的高低叫音调，影响因素是频率；声音的大小叫响度，影响因素是振幅和距离发声体远近；
（4）减弱噪声的途径：在声源处减弱噪声，在传播过程中减弱噪声，在人耳处减弱噪声。
此题考查了声音的传播、声音的特性、声的利用、防治噪声的途径，比较简单，属基础题。
2.【答案】
【解析】解：A、惯性不是力，不能说受到惯性的作用，故A错误；
B、运动员起跑时用力蹬地只是让人能向上跳起，利用了物体间力的作用是相互的，不是能增大惯性，故B错误；
C、一切物体都具有惯性，与运动状态无关，故C错误；
D、汽车在转弯时如果不减速慢行，会由于惯性继续保持原来的方向运动，易造成侧翻等事故，故汽车在转弯时减速，是为了防止惯性带来的危害，故D正确。
故选：D。
一切物体都有保持原来运动状态不变的性质，叫惯性，惯性的大小只与物体的质量有关。
本题主要考查了对惯性概念的认识，对惯性的应用与危害的理解，对影响惯性大小因素的掌握，属基础题。
3.【答案】
【解析】解：A、根据对干热岩的了解可可知，干热岩是地热能中最具有开发潜力的一种可再生的清洁能源，故A正确；
B、光伏发电可以将太阳能转化为电能，但并不是所有的太阳能都可以转化为电能，故B错误；
C、潮汐能、太阳能属于可再生能源，石油是化石能源，属于不可再生能源，故C错误；
D、能量的转化和转移都具有方向性，故D错误。
故选：A。
（1）根据对干热岩的了解可做出判断；
（2）光电转换的过程是有一定转化效率的；
（3）能从自然界中源源不断获得的能源叫可再生能源；
（4）能量的转化和转移都具有方向性。
本题主要考查了对能源分类的掌握，对能量转化的了解，对能量的转化和转移方向性的认识等，属基础题。
4.【答案】
【解析】解：A、家庭电路中的空气开关跳闸，原因有两个，短路或总功率过大，故A错误；
B、控制用电器的开关短接时，相当于开关闭合，用电器正常工作，不会引起空气开关跳闸，故B正确；
C、家庭电路安装漏电保护器、用电器使用三线插头都是防止漏电而采取的安全措施，故C正确；
D、因为电能表是用来测量用户消耗电能多少的仪器，因此它要装在最前面，其次才是总开关和保险装置，故D正确。
故选：A。
（1）空气开关自动跳闸的原因是电流过大，引起家庭电路中电流过大的原因有两个：短路或总功率过大；
（2）控制用电器的开关短接时，相当于开关闭合；
（3）漏电保护器的作用，出现“跳闸”的原因：一是短路，二是用电器总功率过大，三是用电器漏电；
三孔插座的第三个孔接地线，三脚插头的第三个脚接用电器金属外壳；
（4）从进户线开始，家庭电路中依次是电能表、总开关、用户保险、插座、开关、电灯等元件。
此题考查的是我们对安全用电常识的掌握，属于生活技能的考查，掌握安全用电常识，是保证安全，避免受到伤害的基本要求。
5.【答案】
【解析】解：A．由于分子间的作用距离很小，碎玻璃拼在一起时，碎玻璃块间的距离远大于分子力相互作用的距离，分子力不起作用，所以“破镜难圆”，故A错误；
B．0℃的水凝固后会变成0℃的冰，而凝固时持续放热，温度不变，所以0℃的水变成0℃的冰，温度不变，内能减小，故B错误；
C．水和酒精混合后总体积变小，说明分子间有间隙，故C错误；
D．油炸鸡腿时，鸡腿吸收热量，内能增大，利用热传递的方式使鸡腿内能增加，故D正确。
故选：D。
（1）如果分子相距很远，分子间作用力就变得十分微弱，可以忽略；
（2）晶体凝固的过程中，放出热量，温度不变；
（3）分子间存在间隙；
（4）改变物体内能的两种方式：做功和热传递。
本题考查了改变物体内能的方式和分子动理论的一些基本观点，要注意将分子的运动、分子的间隙、分子间的作用力与一些宏观现象的区分。
6.【答案】
【解析】解：
由题意可知，带有金属线圈的智能手机靠近该磁场就能接受磁场，产生电流，实现充电过程，是利用电磁感应现象来工作的；
A、图中通电导体在磁场中受力而运动，不是电磁感应现象，故A不符合题意；
B、图中电磁铁通电后具有磁性，利用的是电流的磁效应，故B不符合题意；
C、该图是奥斯特实验，说明电流的周围存在磁场，是电流的磁效应，故C不符合题意；
D、该装置中，闭合电路的一部分导体在磁场中做切割磁感线运动，能够产生感应电流，这是电磁感应现象，故D符合题意。
故选：D。
无线充电器是指利用电磁感应原理进行充电的设备，原理类似于变压器。在发送和接收端各有一个线圈，发送端线圈连接有线电源产生电磁信号，接收端线圈感应发送端的电磁信号从而产生电流给电池充电；分析各图中实验原理进行解答。
本题考查了学生对磁现象中几个实验的掌握情况，知道手机无线充电的原理是解题的关键。
7.【答案】
【解析】解：A、人们在骑行过程中，自行车相对于路旁的树木而言，位置发生了改变，所以自行车是运动的，故A错误；
B．自行车的轮胎上刻有凹凸不平的花纹，是为了在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故B错误；
C．人和车对地面的压力与地面对车的支持力作用在不同物体上，不是一对平衡力，故C错误；
D．人和车受到的重力与地面对人和车的支持力大小相等，方向相反，作用在同一直线和同一物体上，是一对平衡力，故D正确。
故选：D。
（1）在研究机械运动时，被选作标准的物体叫参照物；一个物体是运动还是静止，需要看它相对于参照物的位置是否变化；
（2）摩擦力与压力和接触面的粗糙程度有关；
（3）（4）处于平衡状态的物体受到的力是平衡力；二力平衡条件：大小相等、方向相反、作用在同一条直线上、作用在同一个物体上。
本题考查了运动和静止的相对性、摩擦力、平衡力和相互作用力的辨别，属于基础题目。
8.【答案】
【解析】解：A、由图可知，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，应用于照相机，故A错误；
B、由图可知，u＞v,且成实像，说明u=40cm＞2f,2f＞v=10cm＞f,即10cm＞f＞5cm；把蜡烛放到35cm刻度处，此时物距u=50cm-35cm=15cm,可能大于一倍焦距，小于二倍焦距，也可能大于二倍焦距，因此光屏上不一定能成缩小清晰的像，故B错误；
C、若将蜡烛和光屏同时以相同的速度向右移动，当物距等于原来的像距，像距等于原来的物距时，根据在光的折射中，光路是可逆的可知，光屏上还能成一次清晰的像，故C正确；
D、在透镜左侧放一个老花镜，老花镜是凸透镜，凸透镜对光线具有会聚作用，会将光线提前会聚成像，光屏应向左移动才能再次成清晰的像，故D错误。
故选：C。
（1）根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，应用于照相机；
（2）u＞v,且成实像，说明u=40cm＞2f,2f＞v=10cm＞f,由此可得焦距的范围，据此分析；
（3）在光的折射中，光路是可逆的；
（4）老花镜是凸透镜，凸透镜对光线具有会聚作用。
此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
9.【答案】
【解析】解：A、由图丙可知，0～1s内，重物A加速上升，处于非平衡状态，受力不平衡，故A错误；
B、由图丙可知，1～2s内，重物匀速上升的速度为v物=1m/s，
由图甲可知，n=3，则绳子自由端的速度为v=nv物=3×1m/s=3m/s，故B错误；
C、由图乙可知，1～2s内，绳子自由端的拉力为F=500N，根据可得，所提重物A的重力：G=nFη=3×500N×80%=1200N，故C错误；
D、不计一切摩擦和绳重，根据可得，动滑轮的重力为G动=nF-G=3×500N-1200N=300N，
将A的重力减小为900N时，绳子自由端的拉力变为F′=（G′+G动）=×（900N+300N）=400N，此时滑轮组的机械效率变为η′===75%，故D正确。
故选：D。
（1）由图丙可知，0～1s内，重物A加速上升，处于非平衡状态，受力不平衡；
（2）由图丙可知，1～2s内，重物匀速上升的速度，由图甲可知，n=3，根据v=nv物求绳子自由端的速度；
（3）由图乙可知，1～2s内，绳子自由端拉力的大小，根据求所提重物A的重力；
（4）不计一切摩擦和绳重，根据求动滑轮的重力；将A的重力减小为900N时，根据求绳子自由端拉力的大小，根据求滑轮组的机械效率。
本题考查运动和力的关系、滑轮组中有关力、机械效率的计算，知道n的值，并能根据图像得出正确信息是关键。
10.【答案】
【解析】解：由电路图可知，R1与R2串联，电压表测滑片上面部分电阻丝aP两端的电压，电流表测量电路中的电流；
由于电压表的内阻很大，在电路中可看作开路，所以变阻器R2始终以最大阻值接入电路，则滑片移动时，电路中的总电阻不变，根据欧姆定律可知，电路中电流保持不变；
当托盘上不放任何重物时，滑片在最上方，与电压表并联部分的电阻最小，根据U=IR可知，电压表示数最小；
托盘内物体的重力变大时，R2接入电路中的阻值不变，总电阻不变，电路中的电流不变，根据P=I2R可知，R2消耗的功率大小不变；重力变大，弹簧长度变大，滑片下移，与电压表并联部分的电阻变大，根据U=IR可知，电压表示数变大，由于电流表示数不变，则电压表与电流表示数比值变大；
综上所述，D正确。
故选：D。
由电路图可知，R1与R2串联，电压表测滑片上面部分电阻丝aP两端的电压，电流表测量电路中的电流；
根据物体重力改变时滑动变阻器滑片的移动方向分析滑动变阻器接入电路中电阻的变化和总电阻的变化，根据欧姆定律分析电路中电流的变化，根据U=IR分析电压表示数的变化；根据P=I2R分析R2消耗功率的变化；根据电压表示数和电流表示数的变化分析其比值的变化。
本题考查了电路的动态分析和串联电路的特点、欧姆定律的应用，属于电学常考题型。
11.【答案】
【解析】解：（1）本月应交电费45元，且电价为0.5元/度，则本月消耗的电能：
，
则上次抄表时的示数应为：
931.6kW h-90kW h=841.6kW h；
（2）该用电器在上述时间内消耗的电能为：
。
故答案为：841.6；0.1。
（1）电能表是用来测电功的仪表，测量电能的方法是月初、月末两次计数器的示数之差。注意最后一位为小数，单位是kW h；
（2）“2500r/（kW h）”表示的是电路中用电器每消耗1kW h的电能，电能表的转盘转2500r,求出转盘转250r用电器消耗的电能。
本题考查了电能表的读数方法、电功计算，要学会电能表的读数和电费的计算，明白电能表参数的含义是解题的关键，要注意单位的换算和统一。
12.【答案】
【解析】解：在火箭加速升空直冲云霄的过程中，火箭的质量不变，速度变大，动能增大，高度升高，重力势能增大，因此机械能增大。
故答案为：增大；增大。
物体由于运动所具有的能叫动能，动能与质量和速度有关。重力势能大小的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大；动能和势能统称为机械能。
本题考查影响动能和机械能大小的因素，属于基础性题目。
13.【答案】
【解析】解：大气压随高度增大而减小，升空过程中因大气压逐渐减小，小于气球内的气压，气球会慢慢膨胀。
电磁波可以传递信息，气球携带的探空仪会采集各种气象数据并将数据通过电磁波传回到地面气象站。
故答案为：减小；电磁波。
大气压随高度的增加而减小。
广播、电视、移动通信、卫星都是用电磁波传递信息的。
本题考查的是大气压随高度变化的规律和电磁波的运用，属于基础题。
14.【答案】
【解析】解：（1）氢气完全燃烧放出的热量为：
Q放=qm=1.4×108J/kg×0.02kg=2.8×106J；
（2）氢能自行车骑行时受到的阻力为：
f=0.05G=0.05mg=0.05×84kg×10N/kg=42N，
由二力平衡的条件可知，骑行时发动机的牵引力为：F=f=42N，
氢能自行车牵引力所做的有用功为：
W=Fs=42N×50×103m=2.1×106J；
氢气的利用效率为：η=×100%=×100%=75%。
故答案为：2.8×106J；75%。
（1）已知氢气的热值和消耗氢气的质量，利用Q放=qm可求出氢气完全燃烧放出的热量；
（2）由题意可求出氢能自行车骑行时受到的阻力，由于自行车在做匀速直线运动，所以自行车受到的动力与阻力为一对平衡力，根据F=f得出牵引力，根据W=Fs求出牵引力所做的有用功，根据η=×100%求出氢气的利用效率。
本题考查了对二力平衡条件、功、热值和效率的计算公式的应用，熟练掌握相关知识即可，难度不大。
15.【答案】
【解析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出入射光线并标出入射角及其度数。
此题主要考查了反射光路的画法，关键是掌握光的反射定律的内容，特别是反射角与入射角之间的关系。注意法线要画成虚线。
16.【答案】
【解析】（1）对烧瓶A加热使水沸腾，烧瓶内产生大量水蒸气，水蒸气通过玻璃弯管进入试管D中。由于试管D放在装有冷水的烧杯B中，试管壁温度较低，水蒸气遇到冷的试管壁会由气态变为液态，发生液化现象。液化过程需要放热，放出的热量被烧杯B中的冷水吸收，导致冷水的温度升高，因此温度计C的示数变大。这个现象说明液化过程需要放热。
（2）在“观察碘的升华和凝华”实验中，升华是指物质由固态直接变为气态的过程。若采用直接加热（如b方式，酒精灯直接加热碘），温度会超过碘的熔点，碘会先熔化变为液态，再汽化变为气态，无法观察到纯粹的升华现象；而采用水浴加热（a方式，将碘放在盛水的烧杯中加热），标准大气压下水的沸点为100℃，低于碘的熔点，碘不会熔化，只会从固态直接变为气态，即发生升华现象。因此应使用a种加热方式，该过程中碘从固态变成气态。
故答案为：（1）液化；变大；放；（2）a；气。
（1）液化指物质由气态转变成液态，液化要放热；
（2）碘的升华实验加热方式选择，根据碘的熔点与沸点。物质由固体直接变成气态的过程叫升华。
本题考查物态变化的判断及实验现象分析。
17.【答案】
【解析】（1）由于重力和拉力都在竖直方向上，因此弹簧测力计应在竖直方向上调零。
（2）由图甲和图乙可知，浸没前，h增加，F浮变大；浸没后，h增加，F浮不变。
（3）若把此物块捏成高为6cm的圆锥体，在浸没前，h相同时，排开液体的体积不同，由阿基米德原理可知，受到的浮力不同；重复上述实验。两次实验所得的F浮随h变化的图象是不同的。
（4）若继续探究浮力的大小与液体密度的关系，需保持排开液体的体积不变，改变液体的密度，因此还需要添加不同密度的液体。
【拓展】橡皮泥漂浮时，排开水的体积V排=V2-V1，
橡皮泥漂浮在水面上G=F浮=V排ρ水g=（V2-V1）ρ水g
橡皮泥的体积V=V3-V1，
橡皮泥的密度为ρ===ρ水。
故答案为：（1）竖直；（2）变大；不变；（3）不同；（4）不同密度的液体。【拓展】ρ水。
（1）弹簧测力计应在所测力的方向上调零。
（2）根据图甲和图乙直接分析出浸没前和浸没后，h增加时，物体所受浮力的变化情况。
（3）根据圆锥体的几何特征结合阿基米德原理分析两次实验所得的F浮随h变化的图象是否相同。
（4）探究物体所受浮力的大小与液体密度的关系，要控制排开液体的体积相同，改变液体的密度。
（5）橡皮泥排放在水面上，水的体积增加量就是橡皮泥排开水的体积，求出橡皮泥所受的浮力，由物体的沉浮条件可知，浮力等于重力，橡皮泥的质量也就求出了，橡皮泥的体积等于橡皮泥和水的总体积减去水的体积，质量、体积求出，可求出密度。
本题探究浮力大小与哪些因素有关，考查弹簧测力计的使用、阿基米德原理和分析图象归纳结论以及利用浮力测密度的能力。
18.【答案】
【解析】（1）开关闭合前，为保护电路，滑片应置于阻值最大处，即右端。
（2）探究通过导体的电流与导体两端的电压的关系，根据控制变量法，要求保持电阻大小不变，通过移动滑动变阻器滑片改变电阻两端的电压，观察电流大小的变化。
（3）闭合开关，电流表有示数但没超出量程，电路为通路，发现电压表无示数，则产生故障的原因可能是定值电阻短路。
（4）排除故障后，闭合开关，移动滑动变阻器的滑片，若电流表示数如图乙所示，电流表选用小量程，其读数为0.3A。
（5）根据表中数据可知，电压增大为原来的几倍，通过的电流也增大为原来的几倍，由测得数据可知，当电阻一定时，导体中的电流与导体两端电压成正比。
（6）由欧姆定律可知，定值电阻
R定===5Ω
根据串联电路电压的规律，变阻器分得的电压
U滑=U′-UV=3V-0.5V=2.5V
变阻器分得的电压为电压表示数的5倍，根据分压原理，当接入5Ω电阻时，变阻器连入电路中的电阻为
R滑=5×5Ω=25Ω＞20Ω
调节滑动变阻器无法使电压表示数为0.5V，为了解决这个问题，可采取的方法是换用最大阻值不小于25Ω的变阻器。
【拓展】
如图丙所示，灯与变阻器串联，电压表测灯的电压，灯的电阻不变，根据欧姆定律可知，电流与电压成正比，故Ia：Ib=2：3，
P=I2R可知，=
即=×
Ra：Rb=2：1------①
根据串联电阻的规律及欧姆定律有
Ua=×RL=×10Ω------②
同理，Ub=×10Ω------③
解①②③得出
Ra=20Ω
Rb=10Ω
则滑动变阻器的滑片P在a、b两点时连入电路的电阻变化了10Ω。
故答案为：（1）右；（2）电阻大小；（3）定值电阻短路；（4）0.3A；（5）正比；（6）换用最大阻值不小于25Ω的变阻器；
【拓展】10。
（1）开关闭合前，为保护电路，滑片应置于阻值最大处；
（2）探究通过导体的电流与导体两端的电压的关系，要求保持电阻大小不变；
（3）闭合开关，电流表有示数但没超出量程，电路为通路，根据电压表无示数分析；
（4）根据电流表选用小量程确定分度值读数；
（5）分析表中数据得出结论；
（6）由欧姆定律可知定值电阻，根据串联电路电压的规律得出变阻器分得的电压，根据分压原理，当接入5Ω电阻时变阻器连入电路中的电阻大小。
【拓展】
灯的电阻不变，根据欧姆定律可知，电流与电压成正比，得出Ia：Ib，根据P=I2R得出Ra：Rb；根据串联电阻的规律及欧姆定律得出Ua表达式，同理得出Ub表达式，从而得出Ra、Rb10Ω大小，最终得出滑动变阻器的滑片P在a、b两点时连入电路的电阻变化值。
本题探究通过导体的电流与导体两端的电压的关系，考查注意事项、控制变量法、故障和数据分析，同时考查欧姆定律和电功率公式运用。
19.【答案】
【解析】（1）由可知，配送机器人以最高速度行驶40km所需的时间为；
（2）配送机器人满载时的总重力为G=（m车+m货物）g=（200kg+100kg）×10N/kg=3000N；
配送机器人满载时对地面的压强为；
（3）牵引力为F牵=f=0.02G=0.02×3000N=60N，
配送机器人的速度为v=18km/h=5m/s,
根据P===Fv得到牵引力的功率为P=F牵v=60N×5m/s=300W。
答：（1）配送机器人以最高速度行驶40km所需的时间为2h；
（2）配送机器人满载时对地面的压强为1.5×105Pa；
（3）配送机器人牵引力的功率为300W。
（1）根据求出配送机器人以最高速度行驶40km所需的时间；
（2）配送机器人满载时的总重力为G=（m车+m货物）g；配送机器人满载时对地面的压力等于重力，根据压强的公式得到配送机器人满载时对地面的压强；
（3）配送机器人的牵引力为F=f=0.02G，利用P===Fv求牵引力的功率。
本题考查二力平衡条件、速度公式、重力公式、压强定义式和功率公式的应用，关键是根据表格读出相关的信息。
20.【答案】
【解析】（1）由图可知，灯泡和变阻器串联，电压表测量灯泡两端的电压，电流表测量电路中的电流，根据P=UI得出灯泡正常工作时通过的电流；
由串联电路电流的规律可知通过电路的电流是0.5A，根据欧姆定律得出滑动变阻器接入电路的阻值；
（2）根据欧姆定律得出灯泡的电阻；当滑动变阻器R的阻值为最大20欧时，电路的总电阻最大，电路消耗的功率最小，根据P=得出电路消耗的最小功率；
（3）将定值电阻R0替换灯泡L，则定值电阻R0和变阻器R串联。
①在确保电路安全的情况下，变阻器连入电路阻值为0欧时，电压表的最大示数为12V，得出电压表的最小示数，此时变阻器接入电路的阻值最大为20Ω，根据欧姆定律得出此时电路中的电流和R0的阻值；
②由电流表量程和变阻器规格可知电路中的最大电流，由U=IR可知此时电压表的示数也最大；当滑动变阻器接入阻值最大20欧时，电压表示数最小，根据欧姆定律得出电压表的示数，分析得出电阻值。
本题考查电功率的有关计算，是一道综合题。
第1页，共1页
