(共45张PPT)
幻灯片 1：封面
标题：18.2 怎样用电才安全
副标题：掌握用电安全，守护生命财产
背景图：展示一个家庭中各种电器正常运行的温馨画面，画面中要有明显的电线、插座等元素
幻灯片 2：目录
家庭电路中电流过大的原因
安全用电知识
触电的形式与预防
家庭电路安装注意事项
安全用电原则总结
常见用电误区与纠正
紧急情况应对措施
幻灯片 3：家庭电路中电流过大的原因 - 过载
定义：过载是指电路中同时工作的用电器过多，导致电路总电流超过额定值的现象。
原理分析：根据公式 P = UI（功率 = 电压 × 电流），家庭电路电压保持 220V 不变，当家用电器总功率 P 越大时，电路中的总电流 I 就越大。
举例：展示一个家庭中多个大功率电器（如空调、电热水器、微波炉等）同时使用的场景图片，旁边标注每个电器的功率，计算出总功率，说明此时可能出现过载情况。
幻灯片 4：家庭电路中电流过大的原因 - 短路
定义：短路是指火线未经用电器直接与零线相接触的现象。
原理分析：根据欧姆定律 I = U/R（电流 = 电压 ÷ 电阻），当发生短路时，电阻 R 近似为零，而家庭电路电压 U 为 220V 不变，此时电路中的电流 I 会趋向无穷大。
短路危害展示：播放一段简单的短路实验视频（可从网络获取并剪辑），展示短路瞬间产生的电火花、电线发热甚至燃烧的现象，强调短路对家庭电路和电器设备的严重破坏。
幻灯片 5：安全用电知识 - 电流对人体的危险性
影响因素：电流对人体的危险性跟通过人体的电流大小和通电时间长短有关。
安全电压：对人体安全电压为不高于 36V 的电压。举例说明在一些特殊场所（如矿井、潮湿环境等）会使用 36V 以下的安全电压设备。
电流大小对人体的影响数据展示：通过表格形式呈现不同电流大小（如 1mA - 感知电流、10mA - 摆脱电流、30mA - 致命电流等）对人体产生的不同反应，如轻微刺痛、肌肉痉挛、呼吸困难等。
幻灯片 6：安全用电知识 - 低压触电的两种形式 - 单线触电
触电原理：人体的一部分接触火线或与火线相连的导体，另一部分接触大地，构成了火线→人体→大地的电流通路而造成触电事故。
图示说明：展示单线触电的原理图，用不同颜色线条标注电流路径，在图旁配文字详细解释电流如何通过人体。
常见场景举例：下雨天，有人在户外触摸到老化破损且漏电的路灯杆，由于路灯杆与大地相连，人就可能发生单线触电；或者在室内，当人站在地上，手不小心碰到了破损的插座火线部分，也会引发单线触电。
幻灯片 7：安全用电知识 - 低压触电的两种形式 - 双线触电
触电原理：人体的一部分接触火线或与火线相连的导体，另一部分接触零线，构成了火线→人体→零线的电流通路而造成触电事故。
图示说明：展示双线触电的原理图，清晰标注电流从火线经人体到零线的路径，并用文字说明整个触电过程。
常见场景举例：在更换灯泡时，如果双手分别同时接触到了灯泡的两个金属触点（一个接火线，一个接零线），且身体其他部位没有良好绝缘，就会发生双线触电；还有在一些违规操作中，有人同时触摸到了插座的火线孔和零线孔，也极易引发双线触电事故。
幻灯片 8：安全用电知识 - 高压触电的两种形式
高压电弧触电：
触电原理：当人体靠近高压带电体到一定距离时，高压带电体和人体之间会发生放电现象，电流通过人体，造成高压电弧触电。
图示说明：展示高压电弧触电的图片或示意图，用醒目的线条表示电弧和电流路径，旁边解释高压电弧产生的原因和危害。
举例：在高压线下放风筝，风筝线一旦接触到高压线，就可能引发高压电弧触电；或者在进行高压设备检修时，如果未按规定保持安全距离，也容易发生此类触电事故。
跨步电压触电：
触电原理：当高压输电线落在地面上，地面上与落地点距离不同的各点之间存在电压，当人走近落地点时，两脚之间存在跨步电压，电流通过人体，造成跨步电压触电。
图示说明：展示跨步电压触电的原理图，用不同颜色标注出不同电位的区域，以及人在跨步时电流通过人体的路径，详细解释跨步电压的形成和触电过程。
举例：在雷雨天，当高压线被雷电击中后掉落地面，此时如果有人在附近行走，就可能因跨步电压触电；或者在电力设备发生故障导致接地短路时，周围一定范围内的人员也面临跨步电压触电的风险。
幻灯片 9：触电的预防 - 家庭电路安装注意事项 - 开关
安装位置：开关应接在火线上。
原理说明：当开关接在火线上时，断开开关后，用电器与火线断开连接，此时用电器不带电，可确保在检修或更换用电器时的人身安全。若开关接在零线上，即使开关断开，用电器仍与火线相连，可能会导致触电危险。
图示对比：展示两张图，一张是开关正确接在火线上，另一张是错误接在零线上，分别标注出开关断开后用电器的带电情况，直观对比两者的差异。
幻灯片 10：触电的预防 - 家庭电路安装注意事项 - 螺口灯泡
螺旋接线要求：螺口灯泡的螺旋应接在零线上。
原因解释：因为螺口灯泡的螺旋部分容易被人触摸到，如果螺旋接火线，在更换灯泡等操作时，人一旦不小心碰到螺旋，就会直接接触火线，发生触电事故。而将螺旋接零线，可降低触电风险。
图片示例：展示一个螺口灯泡正确和错误接线的实物图，分别标注出火线和零线的连接位置，让学生清晰地看到正确的接线方式。
幻灯片 11：触电的预防 - 家庭电路安装注意事项 - 三孔插座
接法口诀：三孔插座的接法为 “左零右火上接地”。
原理与作用：“左零右火” 保证了用电器插头插入插座时，火线和零线能正确连接到用电器相应位置，使电器正常工作。“上接地” 是将插座的接地孔与大地相连，当用电器发生漏电时，电流会通过接地线导入大地，避免人体触电，起到保护作用。
插头与插座对应关系展示：展示一个三脚插头和三孔插座的实物图，用线条连接插头的三个插脚和插座对应的三个孔，标注出零、火、地的连接关系，并说明插头中的导线应与插座的接法严格对应，以确保用电安全。
幻灯片 12：触电的预防 - 家庭电路安装注意事项 - 漏电保护开关
作用：在家庭电路中安装漏电保护开关，能在电路发生漏电时迅速切断电源，防止因漏电导致的触电事故，有效保障人身安全。
工作原理简单介绍：当电路正常工作时，通过漏电保护开关的火线电流和零线电流大小相等、方向相反，其矢量和为零。当发生漏电时，一部分电流会通过人体或其他漏电路径流入大地，此时火线电流和零线电流不再平衡，漏电保护开关检测到这个电流差后，会立即动作切断电路。
安装位置与测试方法：说明漏电保护开关一般安装在家庭配电箱内，且每月应按动一次测试按钮，检查其是否能正常工作。展示一张家庭配电箱中漏电保护开关的图片，并标注出测试按钮的位置。
幻灯片 13：触电的预防 - 家庭电路安装注意事项 - 家用电器接地
接地必要性：家用电器的金属外壳应该用导线接地，这样，由于漏电造成外壳上带的电会通过接地导线流走，人体接触外壳时就能避免发生触电事故。
举例说明：以电热水器为例，展示电热水器金属外壳接地的示意图，说明如果电热水器内部发生漏电，电流会通过接地线导入大地，而不会使金属外壳带电，从而保护使用者的安全。再列举一些因家用电器未接地而发生触电事故的案例，强调接地的重要性。
幻灯片 14：安全用电原则总结
原则一：不接触低压带电体。明确指出在日常生活中，不要用手直接触摸裸露的电线、插座内部的金属部分等低压带电部位，即使是在停电状态下，也不能随意触摸，因为可能存在意外来电的情况。
原则二：不靠近高压带电体。强调高压带电体周围存在强大的电场，即使不直接接触，当人靠近到一定距离时，也可能发生触电事故。如不要在高压线下放风筝、钓鱼，不要靠近高压变电设备等。
原则三：不弄湿用电器。说明水是导体，当用电器被弄湿时，水可能会进入电器内部，导致短路或漏电，引发触电危险。例如，不能用湿手触摸电器、不能在潮湿环境中使用未做好防水措施的电器等。
原则四：不损坏绝缘层。解释电线、电器设备的绝缘层起到隔离电流的作用，如果绝缘层损坏，电流可能会泄漏出来，造成触电事故。所以不要随意拉扯电线、不要让尖锐物体划破电线绝缘皮等。
幻灯片 15：常见用电误区与纠正 - 误区一：电器长时间待机更省电
误区内容：许多人认为电器待机比关闭更省电，实际上待机状态仍消耗电能。
数据说明：列举一些常见电器（如电视、空调、电脑等）待机时的功率数据，通过计算得出待机一天、一个月甚至一年消耗的电量，让学生直观地看到待机消耗电能的情况。
正确做法：强调在不使用电器时，应彻底关闭电源，拔掉插头，不仅能节约电能，还能减少电器因长期待机可能出现的故障风险。
幻灯片 16：常见用电误区与纠正 - 误区二：使用延长线比插座安全
误区内容：错误地认为延长线比插座安全，实际上过载使用延长线容易引起火灾。
风险分析：解释延长线的额定功率是有限的，如果同时连接多个大功率电器，超过了延长线的承载能力，会导致电线发热，当温度过高时，就可能引发火灾。同时展示一些因过载使用延长线而引发火灾的图片或新闻报道截图。
正确做法：合理使用插座，避免使用过多的延长线。如果确实需要使用延长线，要选择质量合格、额定功率能满足使用需求的产品，并注意不要过载使用。
幻灯片 17：常见用电误区与纠正 - 误区三：绝缘胶带能永久修复电线
误区内容：认为绝缘胶带能永久修复电线，长期使用绝缘胶带包裹破损电线。
胶带特性说明：介绍绝缘胶带的材质和使用特点，说明绝缘胶带仅适用于临时修复，长期使用后会因老化、磨损等原因导致绝缘性能下降，无法起到良好的绝缘作用。
正确做法：当发现电线破损时，应及时更换新的电线，或请专业电工进行维修。如果只是临时处理，使用绝缘胶带包裹后，也要尽快安排彻底的修复工作。
幻灯片 18：紧急情况应对措施 - 触电急救
切断电源：在确保自身安全的前提下，迅速切断电源。可使用干燥的木棒、竹竿等绝缘物品将触电者与电源分离，避免直接用手接触触电者，防止自己也触电。展示一张使用绝缘棒挑开电线的图片。
心肺复苏：如果触电者呼吸、心跳停止，应立即进行心肺复苏术。简单介绍心肺复苏的操作要点（如按压位置、按压频率、人工呼吸方法等），可播放一段简短的心肺复苏教学视频片段。强调在等待专业医疗人员到来之前，不要停止急救措施。
避免二次伤害：在移动触电者时，要注意避免其受到头部或颈部等重要部位的二次伤害，将其转移到安全、通风良好的地方等待救援。
幻灯片 19：紧急情况应对措施 - 电气火灾扑救
切断电源：一旦发现电气火灾，首先要迅速切断电源，防止火势蔓延和触电事故发生。说明切断电源的位置（如家庭配电箱中的总开关）和操作方法。
选择灭火器：使用干粉灭火器或二氧化碳灭火器等不导电的灭火器材进行扑救。解释不能使用水或泡沫灭火器的原因（水和泡沫是导体，可能会引发触电危险）。展示不同类型灭火器的图片，并标注出适用于电气火灾的灭火器类型。
安全距离与后续处理：在灭火过程中，要保持安全距离，避免因高温和电击造成伤害。火灾扑灭后，不要立即靠近现场，防止复燃，并及时通知相关部门进行后续处理。
幻灯片 20：总结与回顾
知识要点回顾：简要回顾家庭电路中电流过大的原因（过载和短路）、安全用电知识（电流对人体危险性、触电形式、安全电压等）、家庭电路安装注意事项、安全用电原则、常见用电误区及紧急情况应对措施等重点内容。
强调安全用电重要性：通过展示一些因不注意安全用电而导致严重后果（如人员伤亡、财产损失等）的图片或新闻报道，再次强调安全用电对于保护生命和财产安全的重要性，鼓励学生将安全用电知识运用到日常生活中，养成良好的用电习惯。
2024沪粤版物理九年级下册
18.2 怎样用电才安全
第十八章 家庭电路与安全用电
授课教师： . 班 级： . 时 间： .

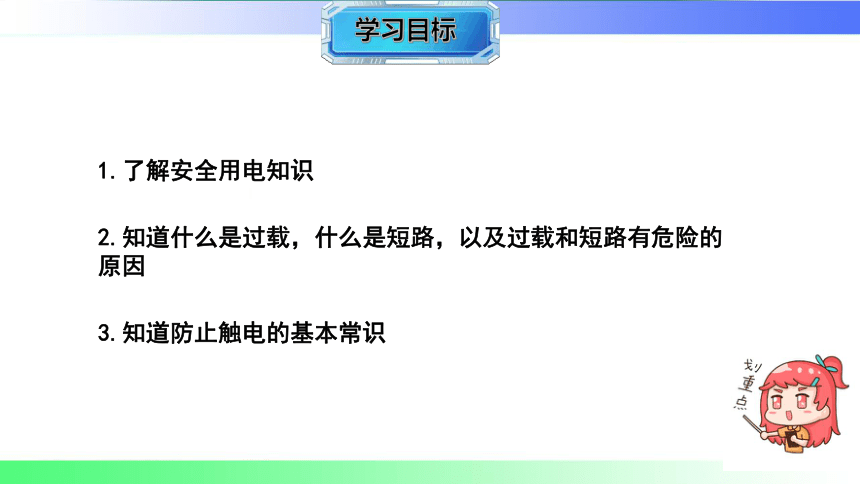

1.了解安全用电知识
2.知道什么是过载，什么是短路，以及过载和短路有危险的原因
3.知道防止触电的基本常识
警钟长鸣，防微杜渐！

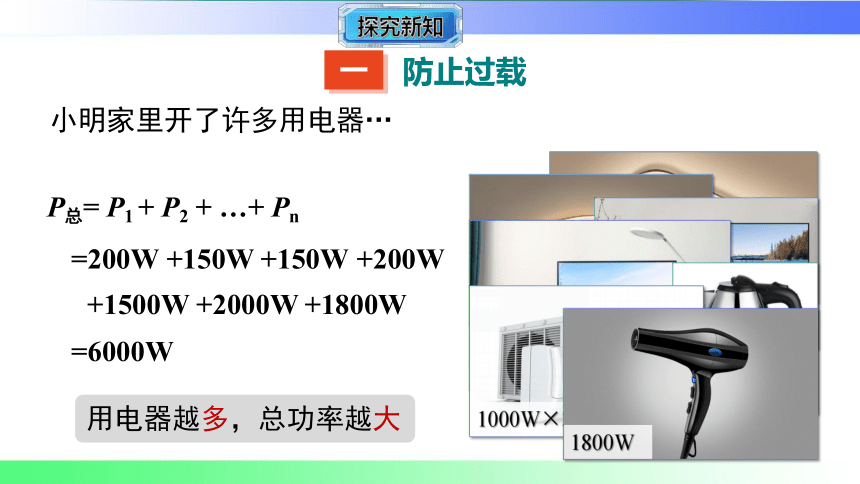

防止过载
一
小明家里开了许多用电器…
P总= P1 + P2 + …+ Pn
=200W
+150W
+1500W
+150W
+200W
=6000W
200W
50W×3
150W
200W
1500W
1000W×2
1800W
+2000W
+1800W
用电器越多，总功率越大

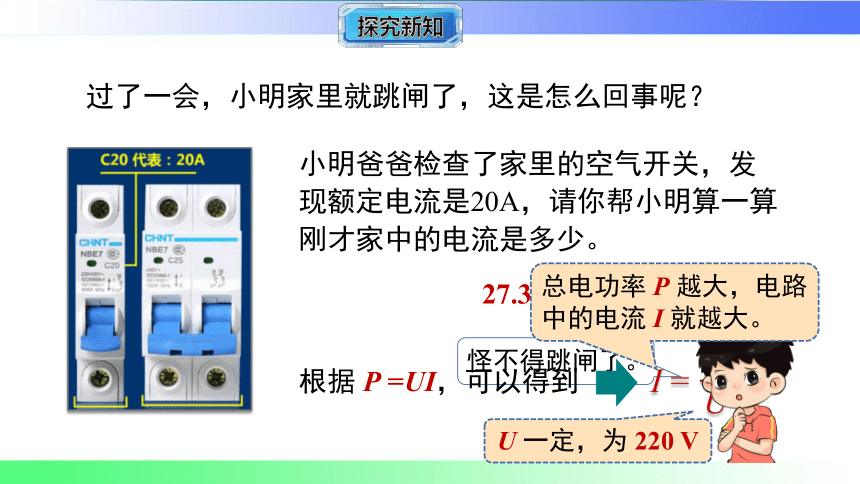

过了一会，小明家里就跳闸了，这是怎么回事呢？
小明爸爸检查了家里的空气开关，发现额定电流是20A，请你帮小明算一算刚才家中的电流是多少。
27.3A >20A
怪不得跳闸了。
根据 P =UI，可以得到
I =
P
U
U 一定，为 220 V
总电功率 P 越大，电路中的电流 I 就越大。
这种现象叫做过载。
指电路中同时工作的用电器过多，导致线路总电流超过额定值的现象。
加速绝缘材料老化或烧坏熔丝，引发事故。
危害
根据 Q=I2Rt
总电流 I 就越大，热量Q就越大。
概念

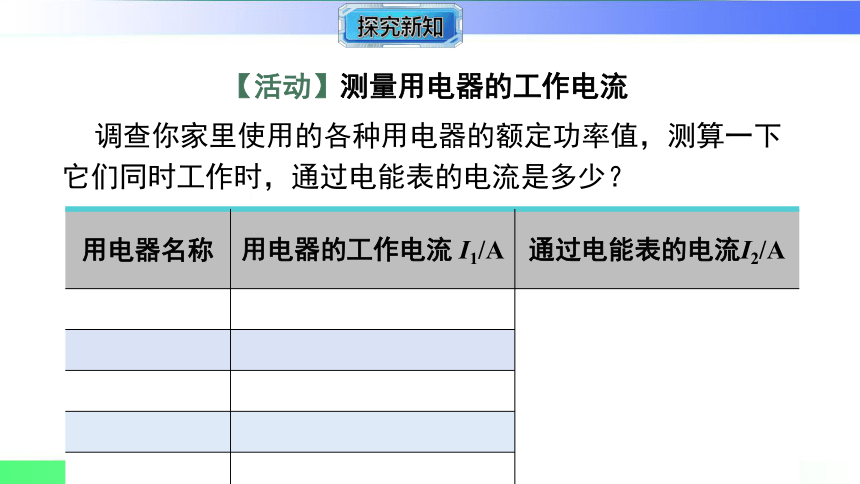

【活动】测量用电器的工作电流
调查你家里使用的各种用电器的额定功率值，测算一下它们同时工作时，通过电能表的电流是多少？
用电器名称 用电器的工作电流 I1/A 通过电能表的电流I2/A

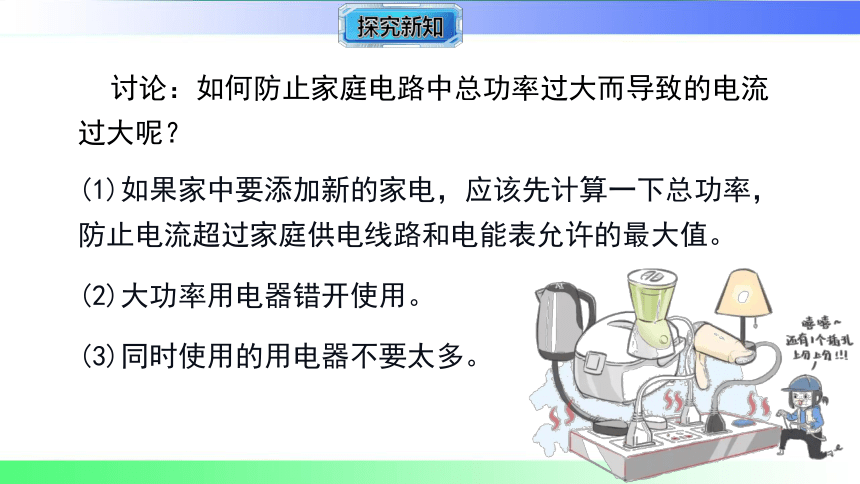

讨论：如何防止家庭电路中总功率过大而导致的电流过大呢？
(1)如果家中要添加新的家电，应该先计算一下总功率，防止电流超过家庭供电线路和电能表允许的最大值。
(2)大功率用电器错开使用。
(3)同时使用的用电器不要太多。
切莫短路
二

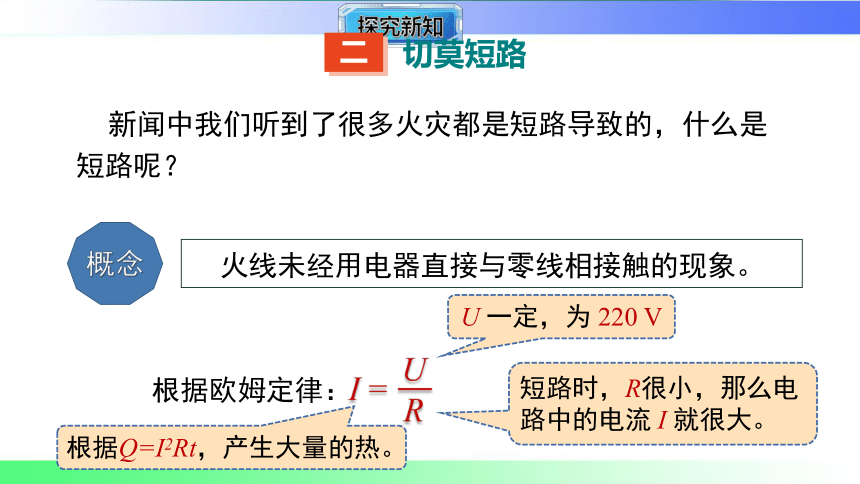

新闻中我们听到了很多火灾都是短路导致的，什么是短路呢？
概念
火线未经用电器直接与零线相接触的现象。
短路时，R很小，那么电路中的电流 I 就很大。
根据欧姆定律：
I =
U
R
U 一定，为 220 V
根据Q=I2Rt，产生大量的热。

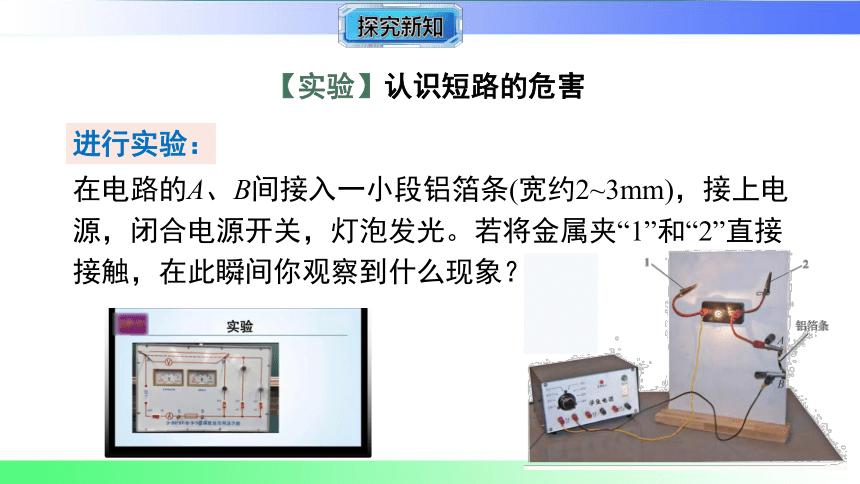

【实验】认识短路的危害
进行实验：
在电路的A、B间接入一小段铝箔条(宽约2~3mm)，接上电源，闭合电源开关，灯泡发光。若将金属夹“1”和“2”直接接触，在此瞬间你观察到什么现象？

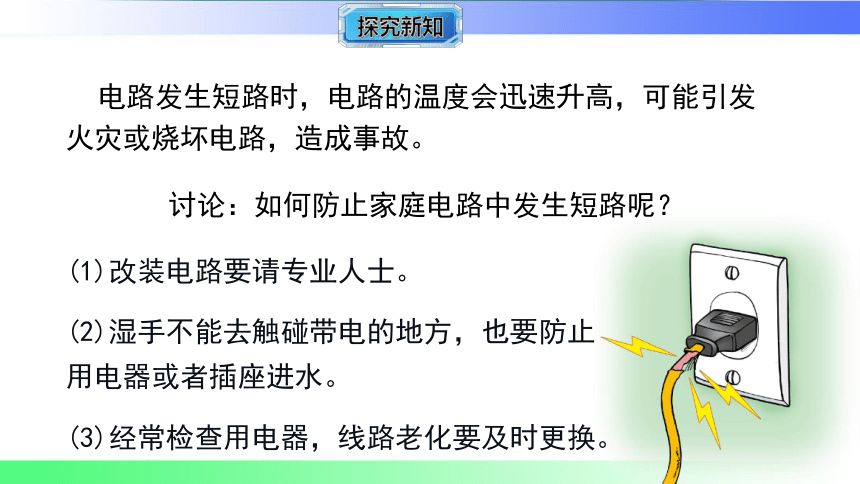

电路发生短路时，电路的温度会迅速升高，可能引发火灾或烧坏电路，造成事故。
讨论：如何防止家庭电路中发生短路呢？
(1)改装电路要请专业人士。
(2)湿手不能去触碰带电的地方，也要防止用电器或者插座进水。
(3)经常检查用电器，线路老化要及时更换。
避免触电
三

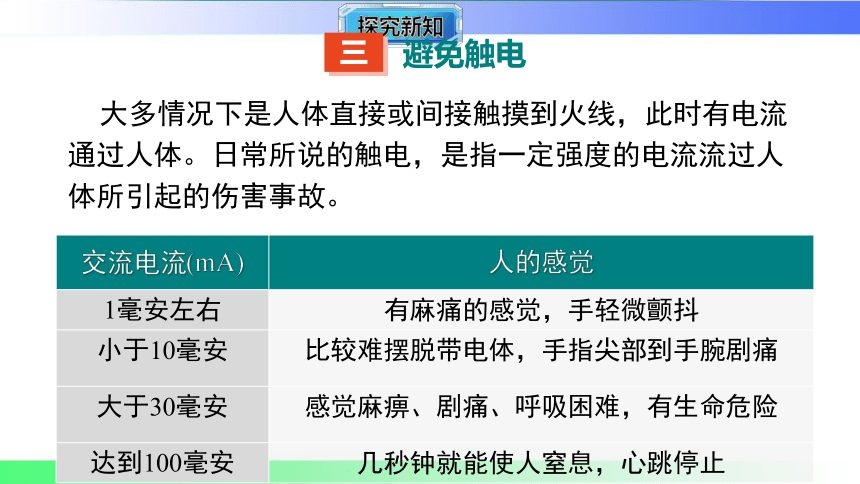

大多情况下是人体直接或间接触摸到火线，此时有电流通过人体。日常所说的触电，是指一定强度的电流流过人体所引起的伤害事故。
交流电流(mA) 人的感觉
1毫安左右 有麻痛的感觉，手轻微颤抖
小于10毫安 比较难摆脱带电体，手指尖部到手腕剧痛
大于30毫安 感觉麻痹、剧痛、呼吸困难，有生命危险
达到100毫安 几秒钟就能使人窒息，心跳停止
下图是几种常见的触电事故：
讨论：除了上述几种情况外，还有哪些情况可能触电？
高压线下钓鱼
机壳没有接地
电视天线与电线接触
当一条高压线掉到地下，以此点为圆心，半径不同的位置的电压不同。走路的时候，前后两脚离那条电线的距离不同，使两脚间产生一个电压。
高压作用于空气中，将空气击穿使空气带电，如果人靠近就有可能触电身亡。
讨论：怎样避免触电事故的发生？
1.不接触低压带电体，不靠近高压带电体；
2.更换灯泡、搬动电器前应断开电源开关；
4.保险装置、插座、导线、家用电器等达到使用寿命应及时更换；
3.不弄湿用电器，不损坏绝缘层；
5.电路安装要符合国家规定的技术要求。
思考与讨论：
1.当我们发现有人触电时，能否直接去拉开触电的人？为什么？我们该怎么办？
2.当没有发现电源时，只发现了带电体，应该怎样做？
3.如果发现高压电线落在地上，能否用干木棍挑起线头？应该怎么做
不能，因为人是导体，直接去拉自己也会触电。应该去切断电源。
使用绝缘的物体（如干木棍），使触电者摆脱带电体。
不能，因为当你走向高压线的时候可能会发生跨步电压触电，如果靠得太近还可能发生电弧触电。应通知相关部门处理。
3C认证
CCC为英文China Compulsory Certification的缩写，意为中国强制认证”，简称“3C”。该认证标志是我国对家用电器准许其出厂销售和使用的标志。
我国从2003年8月1日开始全面实施“3C”认证，现在购买的家用电器都应有“3C”标志。如果某家用电器没有加贴这一标志，则表示该产品可能不符合国家标准和技术要求，质量难以保证。
1星题 知识过关
了解家庭电路
1.如图所示是家庭电路的组成。
(1)图中是________； 是__________，
它的作用是控制家庭电路的通断； 是
________，它的作用是当家庭电路中的
电流过大时，自动切断电路。
电能表
闸刀开关
熔断器
(2)图中①是__________(写元件名称)，其和电路中的电灯
②____联连接，电灯②与③____联连接。
两孔插座
并
串
(3)现代家庭电路中用空气开关来代替
__________和________；空气开关安装
在电能表____(填“前”或“后”)，当电路
中发生短路、过载等情况时，空气开关
______________，俗称跳闸。
闸刀开关
熔断器
后
自动切断电路
火线与零线
2.我国的家庭电路有两根进户线，都是从低压输电线上引下
来的，其中一根叫零线，一根叫______，两根进户线之间有
_____ 的电压。零线与大地之间没有电压；火线与大地之间
有_____ 电压。
火线
220
220
3. 插座给用电器接入电路带来了便利。观察
家中有几种不同的插座，并将观察结果记录在下表中。
作用 将家用电器与家庭电路接通 连接 ____联接入电路中 种类 ______插座 ______插座 1接____线
2接____线
3接____线
接线 ______________________________ ______________________________ 并
两孔
三孔
火
零
地
测电笔的使用
4.[2024·合肥期末] 如图所示是上端有金属帽的测电笔的四种
使用方法，其中正确的是( )
D
A. B. C. D.
5.[2023·安徽中考改编] 小军用测电
笔试触某插座的插孔，用指尖抵住笔
尾金属体，测电笔的氖管发光，此时，
测电笔与人体之间的连接方式是____
串
有
联的，____(填“有”或“没有”)电流通过小军的身体。
当笔尖接触火线时，电流
会经笔尖、大电阻、氖管、笔尾、人
体流向大地，形成通路。氖管会发光，
这一过程中，人体会成为电路的一部
分，会有微弱的电流通过人体。
白炽灯
6. 日常生活中我们所用的灯泡有螺口和卡口两
种，如图所示，其中，____(填“甲”或“乙”)灯泡为螺口灯泡，
请将这种灯泡的接线方式填入括号里，填“火线”或“零线”。
甲
解：如图所示。
2星题 情景应用
7.[2024·芜湖模拟] 如图是一般住宅户内配电系统方框图，电
能表应接在___(填“”或“ ”)处，电路中连接错误之处为
____________________________。
控制电灯的开关接在了零线上
为避免触电，开关应串联在火线和用电器之间。
8.[2024·合肥模拟改编] 小明家的台灯电路
图如图所示。晚上小明学习期间台灯突然
熄灭，于是小明拿来测电笔，闭合开关后，
分别在如图P、、、 四个位置进行测
量，
测电笔氖管均能发光。则电路故障可能是________________
_____。
点与零线之间断路
解析： 晚上小明学习期间台灯突然
熄灭，用测电笔测试图中的、、、
四点，四点都能使测电笔氖管发光，说明
、、、 与火线连通，故保险丝不可
能烧断，所以故障是零线断路( 点通过灯
泡与火线相连)。
(第9题)
9. 小明家卫生间一盏白炽灯不
亮了，小明爸爸拿起白炽灯，摇晃几下，
闭合开关，灯又亮了。原来是断了的两根
灯丝、(长一些)重新搭接起来，
更亮
小
大
为搭接点，如图所示。接入电路后，灯泡亮度将变得______，
原因是两根灯丝搭接在一起后，灯丝电阻变____，灯泡实际
功率变____。
(第10题)
10.如图所示，墙壁上线盒内有三根电线，其
中红色为火线、蓝色为零线、黄绿色为地线，
现将三孔插座与三根电线连接，下列接线情况
正确的是( )
B
A. B. C. D.
11.[2024·北京一模] 如图所示为家庭电路的简化电路图，若
该电路中各处的连接都是正确的，则关于该家庭电路，下列
说法中正确的是( )
A.线和线间的电压是
B.开关串联在火线与灯泡 之间
C.电能表是测量家庭电路中用电器总功率的仪表
D.台灯与电视机接入电路时是串联关系
√
12.[2023·聊城中考] 如图甲所示是一个带有开关的插座。开
关闭合时，插孔提供工作电压；开关断开时，插孔不能提供
工作电压。请在图乙中画出开关和插孔的连接方式，并将其
正确接入家庭电路中。
甲
乙
解：如图所示。
乙
3星题 思维提升
13. 在综合实践活动中，小明用测电笔来判
断家里电灯的开关是接在火线上还是接在零线上，闭合开关，
灯泡正常发光，用测电笔分别检测开关的两个接线柱，发现
氖管两次都发光，根据此现象( )
A.可以确定开关接在火线上
B.可以确定开关接在零线上
C.无法确定开关接在火线上还是零线上
D.需断开开关，再检测这两个接线柱才能判断接在火线上还
是零线上
√
怎样用电才安全
家庭电路中电流过大的原因
触电及其急救
触电类型
触电急救方法
安全用电原则
短路
过载
谢谢观看！
幻灯片 1：封面
标题：18.2 怎样用电才安全
副标题：掌握用电安全，守护生命财产
背景图：展示一个家庭中各种电器正常运行的温馨画面，画面中要有明显的电线、插座等元素
幻灯片 2：目录
家庭电路中电流过大的原因
安全用电知识
触电的形式与预防
家庭电路安装注意事项
安全用电原则总结
常见用电误区与纠正
紧急情况应对措施
幻灯片 3：家庭电路中电流过大的原因 - 过载
定义：过载是指电路中同时工作的用电器过多，导致电路总电流超过额定值的现象。
原理分析：根据公式 P = UI（功率 = 电压 × 电流），家庭电路电压保持 220V 不变，当家用电器总功率 P 越大时，电路中的总电流 I 就越大。
举例：展示一个家庭中多个大功率电器（如空调、电热水器、微波炉等）同时使用的场景图片，旁边标注每个电器的功率，计算出总功率，说明此时可能出现过载情况。
幻灯片 4：家庭电路中电流过大的原因 - 短路
定义：短路是指火线未经用电器直接与零线相接触的现象。
原理分析：根据欧姆定律 I = U/R（电流 = 电压 ÷ 电阻），当发生短路时，电阻 R 近似为零，而家庭电路电压 U 为 220V 不变，此时电路中的电流 I 会趋向无穷大。
短路危害展示：播放一段简单的短路实验视频（可从网络获取并剪辑），展示短路瞬间产生的电火花、电线发热甚至燃烧的现象，强调短路对家庭电路和电器设备的严重破坏。
幻灯片 5：安全用电知识 - 电流对人体的危险性
影响因素：电流对人体的危险性跟通过人体的电流大小和通电时间长短有关。
安全电压：对人体安全电压为不高于 36V 的电压。举例说明在一些特殊场所（如矿井、潮湿环境等）会使用 36V 以下的安全电压设备。
电流大小对人体的影响数据展示：通过表格形式呈现不同电流大小（如 1mA - 感知电流、10mA - 摆脱电流、30mA - 致命电流等）对人体产生的不同反应，如轻微刺痛、肌肉痉挛、呼吸困难等。
幻灯片 6：安全用电知识 - 低压触电的两种形式 - 单线触电
触电原理：人体的一部分接触火线或与火线相连的导体，另一部分接触大地，构成了火线→人体→大地的电流通路而造成触电事故。
图示说明：展示单线触电的原理图，用不同颜色线条标注电流路径，在图旁配文字详细解释电流如何通过人体。
常见场景举例：下雨天，有人在户外触摸到老化破损且漏电的路灯杆，由于路灯杆与大地相连，人就可能发生单线触电；或者在室内，当人站在地上，手不小心碰到了破损的插座火线部分，也会引发单线触电。
幻灯片 7：安全用电知识 - 低压触电的两种形式 - 双线触电
触电原理：人体的一部分接触火线或与火线相连的导体，另一部分接触零线，构成了火线→人体→零线的电流通路而造成触电事故。
图示说明：展示双线触电的原理图，清晰标注电流从火线经人体到零线的路径，并用文字说明整个触电过程。
常见场景举例：在更换灯泡时，如果双手分别同时接触到了灯泡的两个金属触点（一个接火线，一个接零线），且身体其他部位没有良好绝缘，就会发生双线触电；还有在一些违规操作中，有人同时触摸到了插座的火线孔和零线孔，也极易引发双线触电事故。
幻灯片 8：安全用电知识 - 高压触电的两种形式
高压电弧触电：
触电原理：当人体靠近高压带电体到一定距离时，高压带电体和人体之间会发生放电现象，电流通过人体，造成高压电弧触电。
图示说明：展示高压电弧触电的图片或示意图，用醒目的线条表示电弧和电流路径，旁边解释高压电弧产生的原因和危害。
举例：在高压线下放风筝，风筝线一旦接触到高压线，就可能引发高压电弧触电；或者在进行高压设备检修时，如果未按规定保持安全距离，也容易发生此类触电事故。
跨步电压触电：
触电原理：当高压输电线落在地面上，地面上与落地点距离不同的各点之间存在电压，当人走近落地点时，两脚之间存在跨步电压，电流通过人体，造成跨步电压触电。
图示说明：展示跨步电压触电的原理图，用不同颜色标注出不同电位的区域，以及人在跨步时电流通过人体的路径，详细解释跨步电压的形成和触电过程。
举例：在雷雨天，当高压线被雷电击中后掉落地面，此时如果有人在附近行走，就可能因跨步电压触电；或者在电力设备发生故障导致接地短路时，周围一定范围内的人员也面临跨步电压触电的风险。
幻灯片 9：触电的预防 - 家庭电路安装注意事项 - 开关
安装位置：开关应接在火线上。
原理说明：当开关接在火线上时，断开开关后，用电器与火线断开连接，此时用电器不带电，可确保在检修或更换用电器时的人身安全。若开关接在零线上，即使开关断开，用电器仍与火线相连，可能会导致触电危险。
图示对比：展示两张图，一张是开关正确接在火线上，另一张是错误接在零线上，分别标注出开关断开后用电器的带电情况，直观对比两者的差异。
幻灯片 10：触电的预防 - 家庭电路安装注意事项 - 螺口灯泡
螺旋接线要求：螺口灯泡的螺旋应接在零线上。
原因解释：因为螺口灯泡的螺旋部分容易被人触摸到，如果螺旋接火线，在更换灯泡等操作时，人一旦不小心碰到螺旋，就会直接接触火线，发生触电事故。而将螺旋接零线，可降低触电风险。
图片示例：展示一个螺口灯泡正确和错误接线的实物图，分别标注出火线和零线的连接位置，让学生清晰地看到正确的接线方式。
幻灯片 11：触电的预防 - 家庭电路安装注意事项 - 三孔插座
接法口诀：三孔插座的接法为 “左零右火上接地”。
原理与作用：“左零右火” 保证了用电器插头插入插座时，火线和零线能正确连接到用电器相应位置，使电器正常工作。“上接地” 是将插座的接地孔与大地相连，当用电器发生漏电时，电流会通过接地线导入大地，避免人体触电，起到保护作用。
插头与插座对应关系展示：展示一个三脚插头和三孔插座的实物图，用线条连接插头的三个插脚和插座对应的三个孔，标注出零、火、地的连接关系，并说明插头中的导线应与插座的接法严格对应，以确保用电安全。
幻灯片 12：触电的预防 - 家庭电路安装注意事项 - 漏电保护开关
作用：在家庭电路中安装漏电保护开关，能在电路发生漏电时迅速切断电源，防止因漏电导致的触电事故，有效保障人身安全。
工作原理简单介绍：当电路正常工作时，通过漏电保护开关的火线电流和零线电流大小相等、方向相反，其矢量和为零。当发生漏电时，一部分电流会通过人体或其他漏电路径流入大地，此时火线电流和零线电流不再平衡，漏电保护开关检测到这个电流差后，会立即动作切断电路。
安装位置与测试方法：说明漏电保护开关一般安装在家庭配电箱内，且每月应按动一次测试按钮，检查其是否能正常工作。展示一张家庭配电箱中漏电保护开关的图片，并标注出测试按钮的位置。
幻灯片 13：触电的预防 - 家庭电路安装注意事项 - 家用电器接地
接地必要性：家用电器的金属外壳应该用导线接地，这样，由于漏电造成外壳上带的电会通过接地导线流走，人体接触外壳时就能避免发生触电事故。
举例说明：以电热水器为例，展示电热水器金属外壳接地的示意图，说明如果电热水器内部发生漏电，电流会通过接地线导入大地，而不会使金属外壳带电，从而保护使用者的安全。再列举一些因家用电器未接地而发生触电事故的案例，强调接地的重要性。
幻灯片 14：安全用电原则总结
原则一：不接触低压带电体。明确指出在日常生活中，不要用手直接触摸裸露的电线、插座内部的金属部分等低压带电部位，即使是在停电状态下，也不能随意触摸，因为可能存在意外来电的情况。
原则二：不靠近高压带电体。强调高压带电体周围存在强大的电场，即使不直接接触，当人靠近到一定距离时，也可能发生触电事故。如不要在高压线下放风筝、钓鱼，不要靠近高压变电设备等。
原则三：不弄湿用电器。说明水是导体，当用电器被弄湿时，水可能会进入电器内部，导致短路或漏电，引发触电危险。例如，不能用湿手触摸电器、不能在潮湿环境中使用未做好防水措施的电器等。
原则四：不损坏绝缘层。解释电线、电器设备的绝缘层起到隔离电流的作用，如果绝缘层损坏，电流可能会泄漏出来，造成触电事故。所以不要随意拉扯电线、不要让尖锐物体划破电线绝缘皮等。
幻灯片 15：常见用电误区与纠正 - 误区一：电器长时间待机更省电
误区内容：许多人认为电器待机比关闭更省电，实际上待机状态仍消耗电能。
数据说明：列举一些常见电器（如电视、空调、电脑等）待机时的功率数据，通过计算得出待机一天、一个月甚至一年消耗的电量，让学生直观地看到待机消耗电能的情况。
正确做法：强调在不使用电器时，应彻底关闭电源，拔掉插头，不仅能节约电能，还能减少电器因长期待机可能出现的故障风险。
幻灯片 16：常见用电误区与纠正 - 误区二：使用延长线比插座安全
误区内容：错误地认为延长线比插座安全，实际上过载使用延长线容易引起火灾。
风险分析：解释延长线的额定功率是有限的，如果同时连接多个大功率电器，超过了延长线的承载能力，会导致电线发热，当温度过高时，就可能引发火灾。同时展示一些因过载使用延长线而引发火灾的图片或新闻报道截图。
正确做法：合理使用插座，避免使用过多的延长线。如果确实需要使用延长线，要选择质量合格、额定功率能满足使用需求的产品，并注意不要过载使用。
幻灯片 17：常见用电误区与纠正 - 误区三：绝缘胶带能永久修复电线
误区内容：认为绝缘胶带能永久修复电线，长期使用绝缘胶带包裹破损电线。
胶带特性说明：介绍绝缘胶带的材质和使用特点，说明绝缘胶带仅适用于临时修复，长期使用后会因老化、磨损等原因导致绝缘性能下降，无法起到良好的绝缘作用。
正确做法：当发现电线破损时，应及时更换新的电线，或请专业电工进行维修。如果只是临时处理，使用绝缘胶带包裹后，也要尽快安排彻底的修复工作。
幻灯片 18：紧急情况应对措施 - 触电急救
切断电源：在确保自身安全的前提下，迅速切断电源。可使用干燥的木棒、竹竿等绝缘物品将触电者与电源分离，避免直接用手接触触电者，防止自己也触电。展示一张使用绝缘棒挑开电线的图片。
心肺复苏：如果触电者呼吸、心跳停止，应立即进行心肺复苏术。简单介绍心肺复苏的操作要点（如按压位置、按压频率、人工呼吸方法等），可播放一段简短的心肺复苏教学视频片段。强调在等待专业医疗人员到来之前，不要停止急救措施。
避免二次伤害：在移动触电者时，要注意避免其受到头部或颈部等重要部位的二次伤害，将其转移到安全、通风良好的地方等待救援。
幻灯片 19：紧急情况应对措施 - 电气火灾扑救
切断电源：一旦发现电气火灾，首先要迅速切断电源，防止火势蔓延和触电事故发生。说明切断电源的位置（如家庭配电箱中的总开关）和操作方法。
选择灭火器：使用干粉灭火器或二氧化碳灭火器等不导电的灭火器材进行扑救。解释不能使用水或泡沫灭火器的原因（水和泡沫是导体，可能会引发触电危险）。展示不同类型灭火器的图片，并标注出适用于电气火灾的灭火器类型。
安全距离与后续处理：在灭火过程中，要保持安全距离，避免因高温和电击造成伤害。火灾扑灭后，不要立即靠近现场，防止复燃，并及时通知相关部门进行后续处理。
幻灯片 20：总结与回顾
知识要点回顾：简要回顾家庭电路中电流过大的原因（过载和短路）、安全用电知识（电流对人体危险性、触电形式、安全电压等）、家庭电路安装注意事项、安全用电原则、常见用电误区及紧急情况应对措施等重点内容。
强调安全用电重要性：通过展示一些因不注意安全用电而导致严重后果（如人员伤亡、财产损失等）的图片或新闻报道，再次强调安全用电对于保护生命和财产安全的重要性，鼓励学生将安全用电知识运用到日常生活中，养成良好的用电习惯。
2024沪粤版物理九年级下册
18.2 怎样用电才安全
第十八章 家庭电路与安全用电
授课教师： . 班 级： . 时 间： .
1.了解安全用电知识
2.知道什么是过载，什么是短路，以及过载和短路有危险的原因
3.知道防止触电的基本常识
警钟长鸣，防微杜渐！
防止过载
一
小明家里开了许多用电器…
P总= P1 + P2 + …+ Pn
=200W
+150W
+1500W
+150W
+200W
=6000W
200W
50W×3
150W
200W
1500W
1000W×2
1800W
+2000W
+1800W
用电器越多，总功率越大
过了一会，小明家里就跳闸了，这是怎么回事呢？
小明爸爸检查了家里的空气开关，发现额定电流是20A，请你帮小明算一算刚才家中的电流是多少。
27.3A >20A
怪不得跳闸了。
根据 P =UI，可以得到
I =
P
U
U 一定，为 220 V
总电功率 P 越大，电路中的电流 I 就越大。
这种现象叫做过载。
指电路中同时工作的用电器过多，导致线路总电流超过额定值的现象。
加速绝缘材料老化或烧坏熔丝，引发事故。
危害
根据 Q=I2Rt
总电流 I 就越大，热量Q就越大。
概念
【活动】测量用电器的工作电流
调查你家里使用的各种用电器的额定功率值，测算一下它们同时工作时，通过电能表的电流是多少？
用电器名称 用电器的工作电流 I1/A 通过电能表的电流I2/A
讨论：如何防止家庭电路中总功率过大而导致的电流过大呢？
(1)如果家中要添加新的家电，应该先计算一下总功率，防止电流超过家庭供电线路和电能表允许的最大值。
(2)大功率用电器错开使用。
(3)同时使用的用电器不要太多。
切莫短路
二
新闻中我们听到了很多火灾都是短路导致的，什么是短路呢？
概念
火线未经用电器直接与零线相接触的现象。
短路时，R很小，那么电路中的电流 I 就很大。
根据欧姆定律：
I =
U
R
U 一定，为 220 V
根据Q=I2Rt，产生大量的热。
【实验】认识短路的危害
进行实验：
在电路的A、B间接入一小段铝箔条(宽约2~3mm)，接上电源，闭合电源开关，灯泡发光。若将金属夹“1”和“2”直接接触，在此瞬间你观察到什么现象？
电路发生短路时，电路的温度会迅速升高，可能引发火灾或烧坏电路，造成事故。
讨论：如何防止家庭电路中发生短路呢？
(1)改装电路要请专业人士。
(2)湿手不能去触碰带电的地方，也要防止用电器或者插座进水。
(3)经常检查用电器，线路老化要及时更换。
避免触电
三
大多情况下是人体直接或间接触摸到火线，此时有电流通过人体。日常所说的触电，是指一定强度的电流流过人体所引起的伤害事故。
交流电流(mA) 人的感觉
1毫安左右 有麻痛的感觉，手轻微颤抖
小于10毫安 比较难摆脱带电体，手指尖部到手腕剧痛
大于30毫安 感觉麻痹、剧痛、呼吸困难，有生命危险
达到100毫安 几秒钟就能使人窒息，心跳停止
下图是几种常见的触电事故：
讨论：除了上述几种情况外，还有哪些情况可能触电？
高压线下钓鱼
机壳没有接地
电视天线与电线接触
当一条高压线掉到地下，以此点为圆心，半径不同的位置的电压不同。走路的时候，前后两脚离那条电线的距离不同，使两脚间产生一个电压。
高压作用于空气中，将空气击穿使空气带电，如果人靠近就有可能触电身亡。
讨论：怎样避免触电事故的发生？
1.不接触低压带电体，不靠近高压带电体；
2.更换灯泡、搬动电器前应断开电源开关；
4.保险装置、插座、导线、家用电器等达到使用寿命应及时更换；
3.不弄湿用电器，不损坏绝缘层；
5.电路安装要符合国家规定的技术要求。
思考与讨论：
1.当我们发现有人触电时，能否直接去拉开触电的人？为什么？我们该怎么办？
2.当没有发现电源时，只发现了带电体，应该怎样做？
3.如果发现高压电线落在地上，能否用干木棍挑起线头？应该怎么做
不能，因为人是导体，直接去拉自己也会触电。应该去切断电源。
使用绝缘的物体（如干木棍），使触电者摆脱带电体。
不能，因为当你走向高压线的时候可能会发生跨步电压触电，如果靠得太近还可能发生电弧触电。应通知相关部门处理。
3C认证
CCC为英文China Compulsory Certification的缩写，意为中国强制认证”，简称“3C”。该认证标志是我国对家用电器准许其出厂销售和使用的标志。
我国从2003年8月1日开始全面实施“3C”认证，现在购买的家用电器都应有“3C”标志。如果某家用电器没有加贴这一标志，则表示该产品可能不符合国家标准和技术要求，质量难以保证。
1星题 知识过关
了解家庭电路
1.如图所示是家庭电路的组成。
(1)图中是________； 是__________，
它的作用是控制家庭电路的通断； 是
________，它的作用是当家庭电路中的
电流过大时，自动切断电路。
电能表
闸刀开关
熔断器
(2)图中①是__________(写元件名称)，其和电路中的电灯
②____联连接，电灯②与③____联连接。
两孔插座
并
串
(3)现代家庭电路中用空气开关来代替
__________和________；空气开关安装
在电能表____(填“前”或“后”)，当电路
中发生短路、过载等情况时，空气开关
______________，俗称跳闸。
闸刀开关
熔断器
后
自动切断电路
火线与零线
2.我国的家庭电路有两根进户线，都是从低压输电线上引下
来的，其中一根叫零线，一根叫______，两根进户线之间有
_____ 的电压。零线与大地之间没有电压；火线与大地之间
有_____ 电压。
火线
220
220
3. 插座给用电器接入电路带来了便利。观察
家中有几种不同的插座，并将观察结果记录在下表中。
作用 将家用电器与家庭电路接通 连接 ____联接入电路中 种类 ______插座 ______插座 1接____线
2接____线
3接____线
接线 ______________________________ ______________________________ 并
两孔
三孔
火
零
地
测电笔的使用
4.[2024·合肥期末] 如图所示是上端有金属帽的测电笔的四种
使用方法，其中正确的是( )
D
A. B. C. D.
5.[2023·安徽中考改编] 小军用测电
笔试触某插座的插孔，用指尖抵住笔
尾金属体，测电笔的氖管发光，此时，
测电笔与人体之间的连接方式是____
串
有
联的，____(填“有”或“没有”)电流通过小军的身体。
当笔尖接触火线时，电流
会经笔尖、大电阻、氖管、笔尾、人
体流向大地，形成通路。氖管会发光，
这一过程中，人体会成为电路的一部
分，会有微弱的电流通过人体。
白炽灯
6. 日常生活中我们所用的灯泡有螺口和卡口两
种，如图所示，其中，____(填“甲”或“乙”)灯泡为螺口灯泡，
请将这种灯泡的接线方式填入括号里，填“火线”或“零线”。
甲
解：如图所示。
2星题 情景应用
7.[2024·芜湖模拟] 如图是一般住宅户内配电系统方框图，电
能表应接在___(填“”或“ ”)处，电路中连接错误之处为
____________________________。
控制电灯的开关接在了零线上
为避免触电，开关应串联在火线和用电器之间。
8.[2024·合肥模拟改编] 小明家的台灯电路
图如图所示。晚上小明学习期间台灯突然
熄灭，于是小明拿来测电笔，闭合开关后，
分别在如图P、、、 四个位置进行测
量，
测电笔氖管均能发光。则电路故障可能是________________
_____。
点与零线之间断路
解析： 晚上小明学习期间台灯突然
熄灭，用测电笔测试图中的、、、
四点，四点都能使测电笔氖管发光，说明
、、、 与火线连通，故保险丝不可
能烧断，所以故障是零线断路( 点通过灯
泡与火线相连)。
(第9题)
9. 小明家卫生间一盏白炽灯不
亮了，小明爸爸拿起白炽灯，摇晃几下，
闭合开关，灯又亮了。原来是断了的两根
灯丝、(长一些)重新搭接起来，
更亮
小
大
为搭接点，如图所示。接入电路后，灯泡亮度将变得______，
原因是两根灯丝搭接在一起后，灯丝电阻变____，灯泡实际
功率变____。
(第10题)
10.如图所示，墙壁上线盒内有三根电线，其
中红色为火线、蓝色为零线、黄绿色为地线，
现将三孔插座与三根电线连接，下列接线情况
正确的是( )
B
A. B. C. D.
11.[2024·北京一模] 如图所示为家庭电路的简化电路图，若
该电路中各处的连接都是正确的，则关于该家庭电路，下列
说法中正确的是( )
A.线和线间的电压是
B.开关串联在火线与灯泡 之间
C.电能表是测量家庭电路中用电器总功率的仪表
D.台灯与电视机接入电路时是串联关系
√
12.[2023·聊城中考] 如图甲所示是一个带有开关的插座。开
关闭合时，插孔提供工作电压；开关断开时，插孔不能提供
工作电压。请在图乙中画出开关和插孔的连接方式，并将其
正确接入家庭电路中。
甲
乙
解：如图所示。
乙
3星题 思维提升
13. 在综合实践活动中，小明用测电笔来判
断家里电灯的开关是接在火线上还是接在零线上，闭合开关，
灯泡正常发光，用测电笔分别检测开关的两个接线柱，发现
氖管两次都发光，根据此现象( )
A.可以确定开关接在火线上
B.可以确定开关接在零线上
C.无法确定开关接在火线上还是零线上
D.需断开开关，再检测这两个接线柱才能判断接在火线上还
是零线上
√
怎样用电才安全
家庭电路中电流过大的原因
触电及其急救
触电类型
触电急救方法
安全用电原则
短路
过载
谢谢观看！
