幻灯片 1：封面
标题：16.4 家庭电路
副标题：探秘家庭用电的 “脉络”
姓名：[你的名字]
日期：[具体日期]
幻灯片 2：课程导入
生活情境：我们每天都在使用电灯、电视、冰箱、洗衣机等家用电器，这些电器都是通过家庭电路来获取电能的。你是否好奇家庭电路是由哪些部分组成的？电流是如何从发电厂输送到家中的各个电器的？
问题引导：家庭电路中的用电器是串联还是并联的？为什么关闭一个用电器不会影响其他用电器的工作？家庭电路中又有哪些安全装置来保护我们的用电安全呢？
引出主题：本节课我们就来深入学习家庭电路的组成、连接方式以及安全用电的相关知识，揭开家庭用电的神秘面纱。
幻灯片 3：家庭电路的组成
组成部分：家庭电路主要由进户线、电能表、总开关、保险装置、用电器、导线等组成。
各部分作用：
进户线：由火线和零线组成，火线与零线之间的电压为 220V，是家庭电路的电源来源。火线带电，零线通常不带电。
电能表：测量家庭电路在一段时间内消耗电能的仪表，安装在进户线之后，记录用户的用电量，是供电部门收取电费的依据。电能表上标有额定电压和额定电流等参数，如 “220V 10A” 表示额定电压为 220V，允许通过的最大电流为 10A。
总开关：控制整个家庭电路的通断，通常采用空气开关，当电路出现故障时，可手动断开总开关切断电源，便于检修电路。
保险装置：包括保险丝或空气开关，当电路中电流过大时，保险装置会自动切断电路，保护电路中的用电器和导线不被损坏。
用电器：如电灯、电视、冰箱等，是消耗电能的装置。
导线：连接电路中的各个元件，输送电能，导线的规格应根据电路中的最大电流选择，以确保安全。
组成示意图：展示家庭电路的组成示意图，标注各部分的位置和名称，让学生直观了解家庭电路的结构。
幻灯片 4：火线和零线
火线与零线定义：火线是电路中输送电能的导线，与零线之间有 220V 的电压；零线是与大地相连的导线，通常情况下零线与大地之间的电压为 0V。
试电笔的使用：
构造：试电笔由笔尖金属体、电阻、氖管、弹簧和笔尾金属体组成。
使用方法：使用试电笔时，手要接触笔尾的金属体，笔尖接触被测导线。如果笔尖接触的是火线，氖管会发光；如果接触的是零线，氖管不发光。
注意事项：使用试电笔时，绝对不能用手接触笔尖的金属体，以免触电。
图片展示：展示试电笔的实物图片和正确使用方法的示意图，强调使用试电笔的规范操作。
幻灯片 5：家庭电路的连接方式
用电器的连接：家庭电路中的用电器都是并联在电路中的。这种连接方式的优点是各用电器两端的电压都等于电源电压（220V），都能正常工作，且各用电器之间互不影响，某个用电器关闭或损坏，其他用电器仍能正常工作。
开关与用电器的连接：控制用电器的开关必须与用电器串联，并且开关要接在火线和用电器之间。这样当开关断开时，用电器与火线断开连接，人接触用电器不会触电，保证用电安全。
插座的连接：插座用于给可移动用电器供电，插座也并联在电路中。两孔插座的左孔接零线，右孔接火线；三孔插座的左孔接零线，右孔接火线，上孔接地线，接地线与用电器的金属外壳相连，可防止用电器漏电时发生触电事故。
连接示意图：展示用电器、开关、插座在家庭电路中的连接示意图，清晰标注火线、零线和接地线的连接方式。
幻灯片 6：保险装置
保险丝：
材料：保险丝由电阻率大、熔点低的铅锑合金制成。
原理：当电路中电流过大时，保险丝会因温度升高而熔断，自动切断电路，起到保护电路的作用。
选择：保险丝的额定电流应等于或稍大于电路中的最大正常工作电流，不能用铜丝、铁丝等代替保险丝，因为铜丝、铁丝的熔点高，电流过大时不会熔断，起不到保险作用。
空气开关：
原理：空气开关是一种新型的保险装置，它是利用电流的磁效应工作的。当电路中电流过大时，空气开关会自动断开，切断电路，保护电路安全。
优点：空气开关断开后，只需手动复位即可重新使用，比保险丝更方便。
图片展示：展示保险丝和空气开关的实物图片，说明它们在家庭电路中的安装位置和作用。
幻灯片 7：电路中电流过大的原因
短路：短路是指火线和零线直接相连，此时电路中的电阻非常小，根据欧姆定律\(I=\frac{U}{R}\)，电路中的电流会非常大，容易烧坏电源和导线，甚至引发火灾。例如，电线绝缘皮破损、用电器内部火线和零线直接接触等都可能导致短路。
总功率过大：家庭电路中同时使用的用电器过多，总功率过大，根据\(P=UI\)（家庭电路电压\(U\)一定），总电流\(I=\frac{P}{U}\)会过大。当总电流超过电路的最大允许电流时，保险装置会自动切断电路。例如，同时使用多个大功率用电器（如空调、电热水器、电暖器等），容易导致总功率过大。
示意图展示：展示短路和总功率过大时的电路示意图，分析电流过大的原因和危害。
幻灯片 8：安全用电常识
触电原因：人体是导体，当人体直接或间接接触火线时，电流会通过人体流入大地，造成触电事故。通过人体的电流越大、通电时间越长，对人体的伤害越大。
安全用电原则：
不接触低压带电体，不靠近高压带电体。
更换灯泡、搬动电器前要断开电源开关。
不弄湿用电器，不损坏绝缘层，保持电器外壳干燥。
保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
触电急救：如果发生触电事故，应立即切断电源或用干燥的木棍、竹竿等绝缘体将电线挑开，使触电者脱离电源，然后再进行急救。
图片展示：展示正确和错误的用电行为图片，通过对比强调安全用电的重要性。
幻灯片 9：家庭电路的故障分析
常见故障及判断：
用电器不工作，保险丝熔断或空气开关跳闸：可能是电路中发生了短路，也可能是总功率过大。可先断开所有用电器，闭合总开关，如果保险丝不再熔断或空气开关不再跳闸，说明是总功率过大；如果仍然熔断或跳闸，说明电路中存在短路故障，需检查导线和用电器。
某一用电器不工作，其他用电器正常工作：说明该用电器所在的支路发生了故障，可能是用电器本身损坏、开关接触不良或导线断路等。可通过试电笔检测或更换用电器、开关等方法排查故障。
插座不能供电，其他用电器正常工作：可能是插座本身损坏、插座与导线连接松动或断路等。
故障排查方法：介绍使用试电笔、电流表等工具排查家庭电路故障的基本方法，强调排查故障时要断开总开关，确保安全。
幻灯片 10：课堂练习
题目展示：
家庭电路的电源是_____V 的交流电，进户线包括_____和_____。
家庭电路中，用电器之间是_____联的，开关与被控制的用电器之间是_____联的，开关应接在_____线和用电器之间。
三孔插座比两孔插座多的一个孔是接_____线的，其作用是防止用电器漏电时发生_____事故。
造成家庭电路中电流过大的原因有两个：一是_____，二是_____。
下列做法符合安全用电要求的是（ ）
A. 用湿手触摸正在工作的电器开关
B. 保险丝熔断后，用铜丝代替
C. 雷雨天在大树下避雨
D. 发现有人触电，立即切断电源
答案讲解：结合家庭电路的组成、连接方式和安全用电常识，逐一分析题目，讲解答案。
幻灯片 11：课堂小结
知识回顾：回顾家庭电路的组成部分及各部分的作用，家庭电路的连接方式（用电器和插座并联，开关与用电器串联且接火线），保险装置的作用和原理，电路中电流过大的原因以及安全用电常识。
核心要点：家庭电路以 220V 交流电为电源，用电器并联工作，安全用电的关键是避免接触火线，防止短路和总功率过大。
思维导图展示：以思维导图形式呈现本节课的知识框架，包括家庭电路的组成、连接、安全用电等内容。
幻灯片 12：课后作业
作业布置：
完成课本上关于家庭电路的练习题。
观察自己家中的家庭电路，找出电能表、总开关、保险装置的位置，观察插座和开关的连接方式（在家长指导下进行，注意安全）。
撰写一篇关于 “家庭安全用电” 的短文，列举家庭生活中常见的不安全用电行为和正确的做法。
幻灯片 13：结束页
总结语：本节课我们学习了家庭电路的组成、连接方式和安全用电知识，这些知识与我们的日常生活息息相关，掌握它们能帮助我们安全、合理地使用电能。
鼓励语：希望同学们在生活中能时刻注意安全用电，养成良好的用电习惯，同时也能运用所学知识解决家庭电路中的简单问题！
2024沪科版物理九年级全册
16.4家庭电路
第十六章 探究电路
授课教师： . 班 级： . 时 间： .
学习目标
了解家庭电路的组成及连接方式。（重点）
01
会用测电笔辨别火线与零线。（重点）
02
知道安全用电的知识，有安全用电的意识。（重点）
03

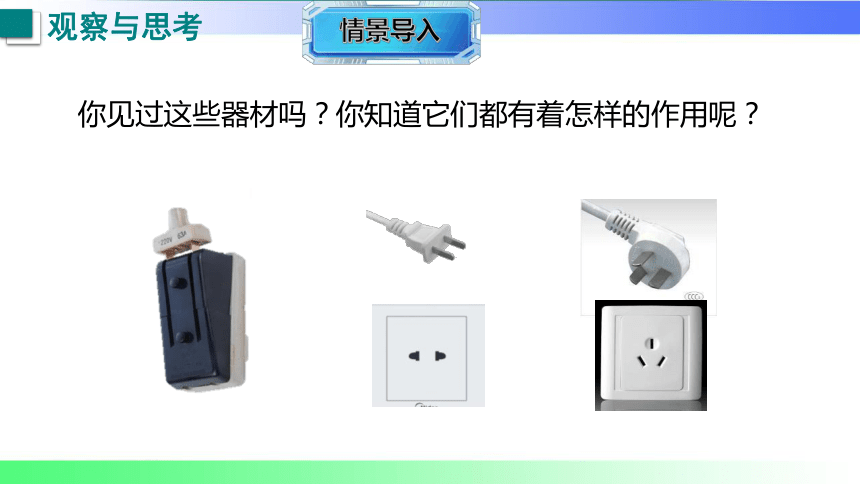

你见过这些器材吗？你知道它们都有着怎样的作用呢？
观察与思考

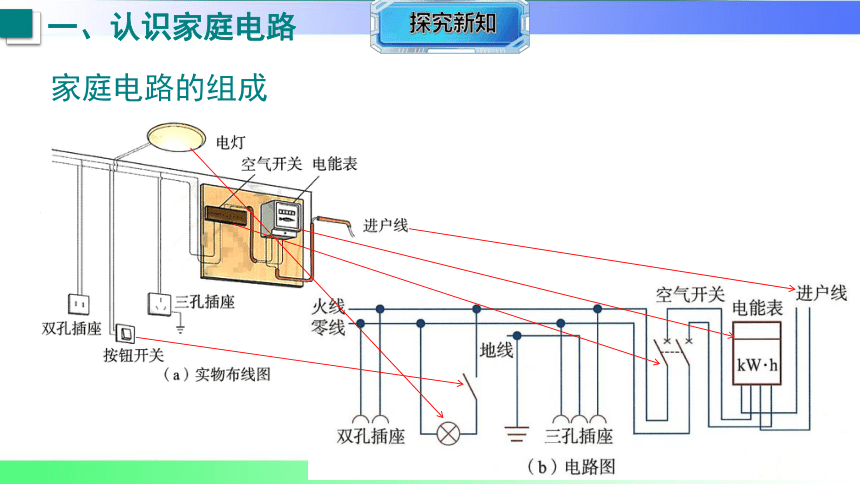

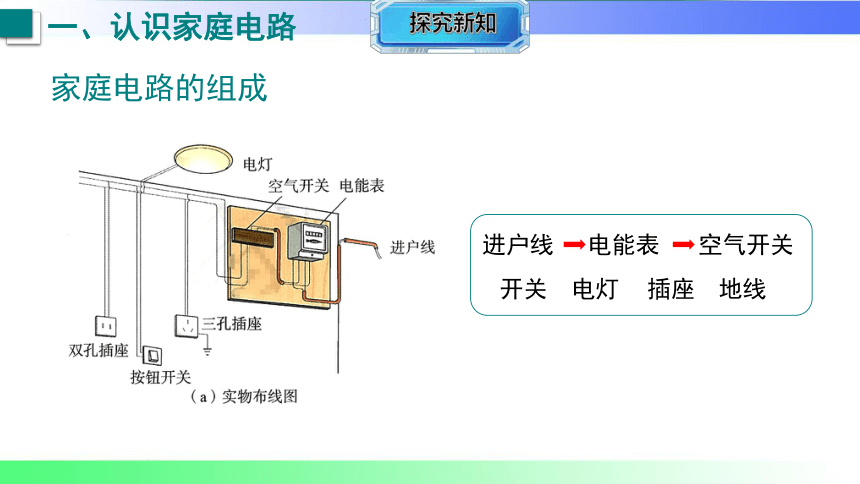

一、认识家庭电路
家庭电路的组成
插座
地线
开关
电灯
进户线
空气开关
电能表
一、认识家庭电路
家庭电路的组成

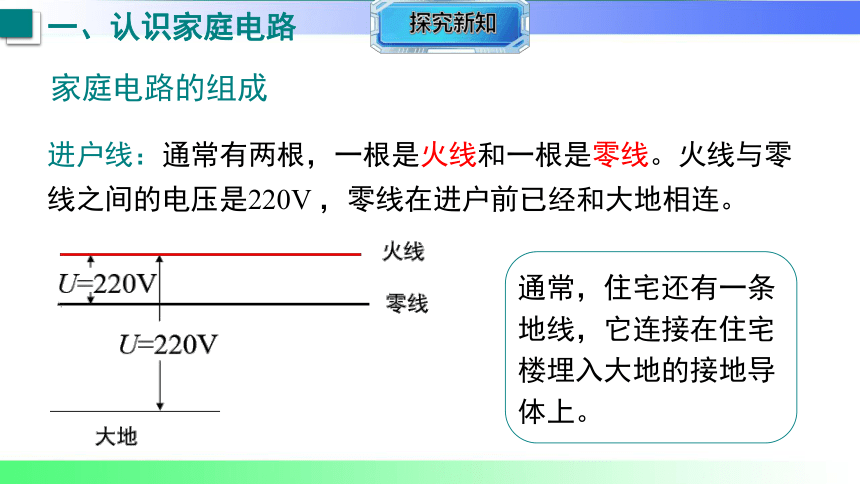

进户线：通常有两根，一根是火线和一根是零线。火线与零线之间的电压是220V ，零线在进户前已经和大地相连。
一、认识家庭电路
家庭电路的组成
通常，住宅还有一条地线，它连接在住宅楼埋入大地的接地导体上。

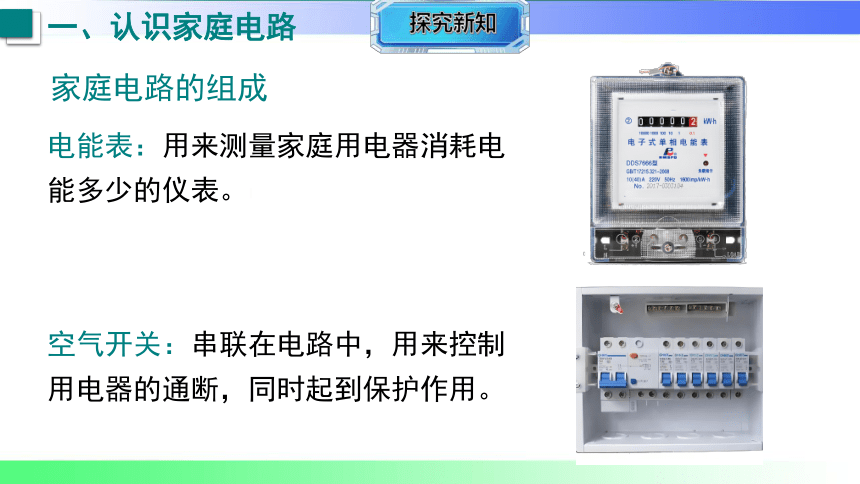

电能表：用来测量家庭用电器消耗电能多少的仪表。
空气开关：串联在电路中，用来控制用电器的通断，同时起到保护作用。
一、认识家庭电路
家庭电路的组成

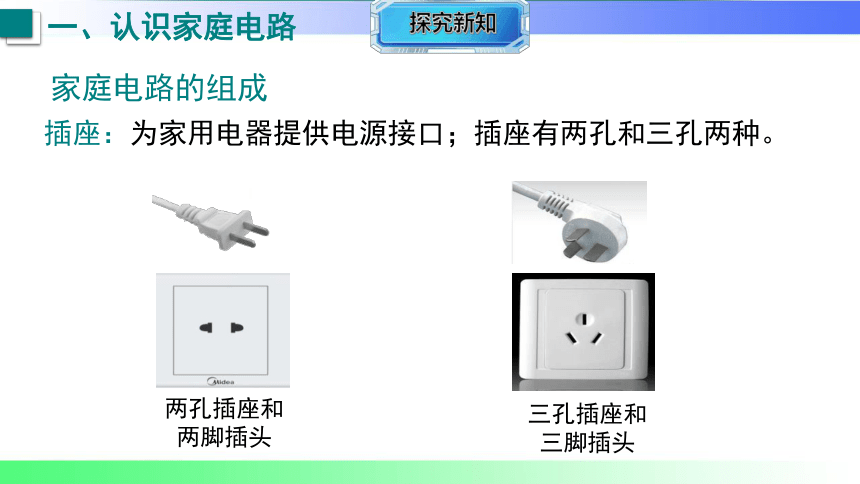

两孔插座和
两脚插头
三孔插座和三脚插头
插座：为家用电器提供电源接口；插座有两孔和三孔两种。
一、认识家庭电路
家庭电路的组成
三孔插座接入电路的原则是“左零右火上接地”。

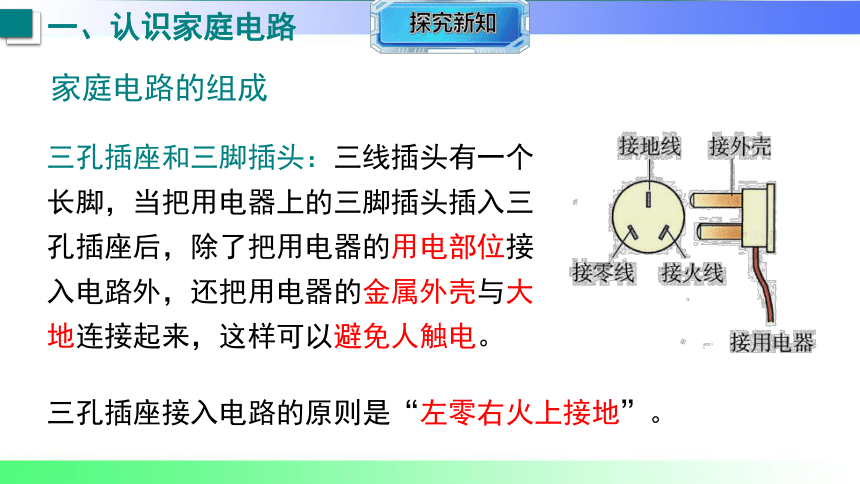

三孔插座和三脚插头：三线插头有一个长脚，当把用电器上的三脚插头插入三孔插座后，除了把用电器的用电部位接入电路外，还把用电器的金属外壳与大地连接起来，这样可以避免人触电。
一、认识家庭电路
家庭电路的组成

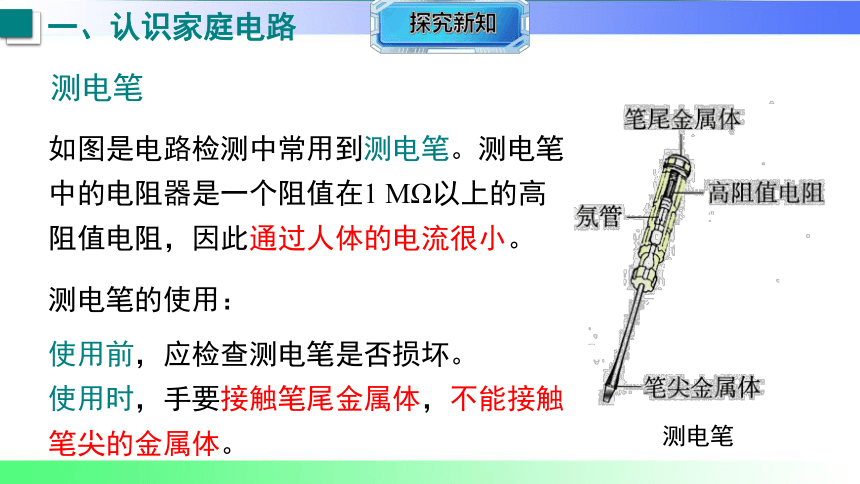

如图是电路检测中常用到测电笔。测电笔
中的电阻器是一个阻值在1 MΩ以上的高
阻值电阻，因此通过人体的电流很小。
测电笔
使用前，应检查测电笔是否损坏。
使用时，手要接触笔尾金属体，不能接触笔尖的金属体。
测电笔的使用：
一、认识家庭电路
测电笔
一、认识家庭电路
测电笔

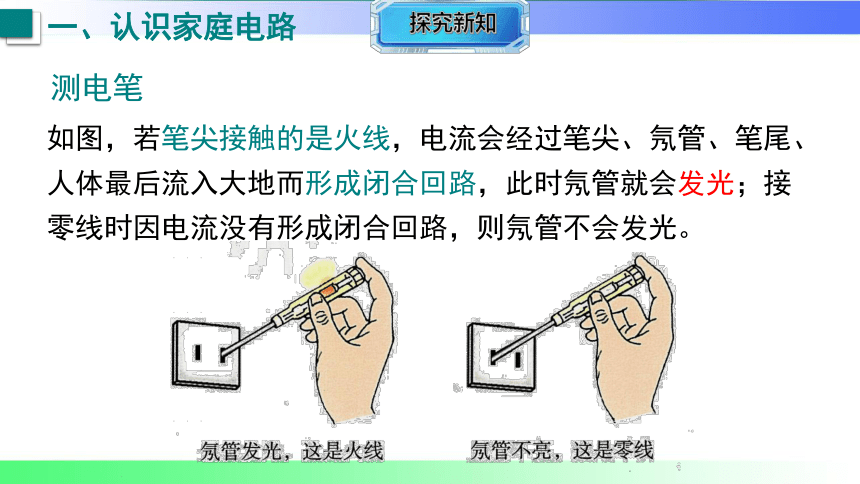

如图，若笔尖接触的是火线，电流会经过笔尖、氖管、笔尾、人体最后流入大地而形成闭合回路，此时氖管就会发光；接零线时因电流没有形成闭合回路，则氖管不会发光。
一、认识家庭电路

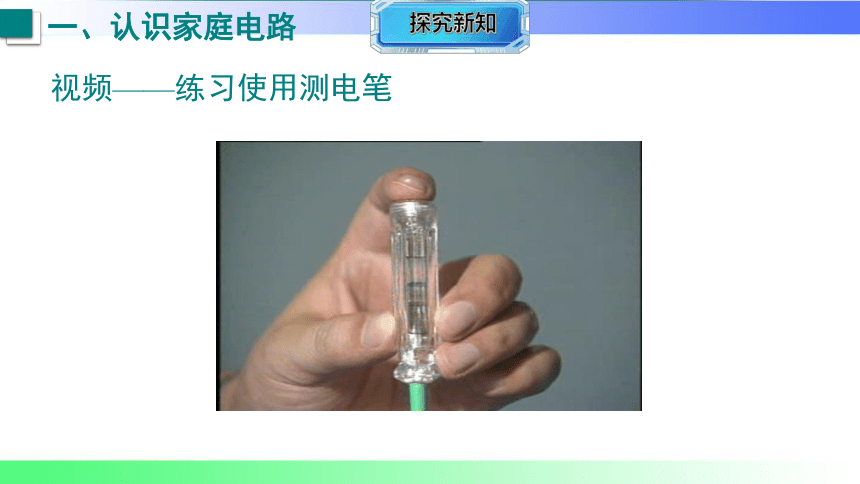

视频——练习使用测电笔
电是人们的好帮手，但若不注意用电安全，可能会发生触电事故，轻则被电击，重则危及生命。那么什么是触电呢？
二、注意安全用电
触电
通常所说的触电，是指一定大小的电流通过人体所引起的伤害事故。
当流过人体的电流超过2 mA时，人就会产生麻的感觉；超过100 mA的电流则有可能致人死亡。
注意：使用测电笔时，也有电流流过人体，但电流大小通常远小于2 mA，人体几乎没有感觉。
二、注意安全用电
家庭常见的触电类型
注意
1.家庭电路中的触电事故都是人体直接或间接接触火线引起的。
2.人体的安全电压是不高于36 V。
3.家庭电路的电压是220 V，动力电路的电压是380 V，都超过了安全电压值。
二、注意安全用电
家庭常见的触电类型
二、注意安全用电
防止触电
在家庭中怎样才能防止触电，保证用电安全呢？
首先，家庭电路的安装要符合安全用电的要求，如图。
二、注意安全用电
防止触电
同时，要注意不要弄湿用电器；保护好用电器的绝缘体；不裸漏电线。对于有金属外壳的家用电器，其外壳要接地，如图。

二、注意安全用电
防止触电
在户外，不要靠近高压带电体，如图。


如果遇到触电事故，我们该如何救援呢？
二、注意安全用电
首先，不能直接去碰触电的人，否则施救者也会触电。应当赶快切断电源，或者用干燥的木棍将电线挑开，使触电的人迅速脱离电源。发生火灾时，要首先切断电源，绝不能带电泼水救火。
知识点1
2
3
4
5
6
7
8
1
10
11
12
9
13
14
1．图中(1)(2)(3)内的元件分别是(　　)
A．电能表、保险盒、总开关
B．电能表、总开关、保险盒
C．总开关、电能表、保险盒
D．保险盒、总开关、电能表
B
家庭电路
2．家庭电路中连接户外供电电路通常有两根电线，和大地之间没有电压的一根叫______线，另一根与大地之间有220 V电压的叫______线，这两根电线之间的电压是________V。
零
2
3
4
5
6
7
8
1
10
11
12
9
火
220
13
14
3. [原创题]下面是三孔插座和三脚插头的
图示和对话，请你补全。
(1)插座：我有三个孔。请在图中标出接线名称。
(2)插头：我有三只脚，当我的最长脚________(填“E”“L”或“N”)插入插座插孔时，就将用电器外壳
与__________相连，能够有效预防触电
事故的发生。
地
2
3
4
5
6
7
8
1
10
11
12
9
零
火
E
大地
13
14
4．[2025年1月六安期末]如图所示，用测电笔辨别火线和零线时，图中执笔方式正确的是______。用测电笔辨别火线与零线时，使测电笔发光的是________线。
乙
2
3
4
5
6
7
8
1
10
11
12
9
火
13
14
5．如图所示的是家庭电路某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用电的要求。(其中开关只控制电灯)
2
3
4
5
6
7
8
1
10
11
12
9
解：如图所示。
13
14
6．[2024·安徽中考]关于安全用电，下列说法错误的是(　　)
A．绝缘皮破损的电线，需要及时更换
B．家用电器工作时起火，可以直接用水浇灭
C．发生触电事故时，不能直接用手去拉触电者
D．手机充电结束后，要把充电器从插座上及时拔下
B
知识点2
安全用电
2
3
4
5
6
7
8
1
10
11
12
9
13
14
7. [立德树人·五育并举]下图是关于
是否会触电的几种图示。
(1)甲站在地上，乙站在干燥的木凳上，
则甲____触电，乙______触电。(均填“会”或“不会”)
(2)丙会触电，电流通过的路径是________→________→________(以上均填“人体”“火线”“零线”或“大地”)。遇到触电事故时，若无法及时切断电源，你在救助过程中，可使用的物体是________。
A．干木棍 B．铁棍C．橡胶手套 D．徒手
(3)家庭电路中的触电事故都是直接或间接接触________(填“零线”或“火线”)造成的。
会
2
3
4
5
6
7
8
1
10
11
12
9
不会
火线
人体
零线
AC
火线
13
14
8．[2025年1月滁州期末]如图所示的为家庭电路的简化图，若该电路中各处的连接都是正确的，下列关于该家庭电路的说法中正确的是(　　)
A．a线是零线，b线是火线
B．灯泡和开关的位置可以互换
C．当有人触电时空气开关会“跳闸”
D．电视机接入电路时，与灯泡是并联关系
D
2
3
4
5
6
7
8
1
10
11
12
9
易错点睛：有人触电时空气开关不会“跳闸”，电路中短路或过载时才“跳闸”。
13
14
9．在如图所示的卡通画中，两只小鸟落在裸露的电线上，则当开关闭合时，________小鸟不会触电，另一只小鸟会触电的原因是它的两脚间有一定的电压，有________通过它的身体，所以它会触电。
乙
2
3
4
5
6
7
8
1
10
11
12
9
13
14
电流
10．[2024·宿州二模]如图所示，闭合开关S，灯泡L不发光，用测电笔检查电路时，发现只有接在a点时测电笔的氖管不发光，测电笔接b、c、d点时氖管均发光，则电路故障是______________(填“ab之间断路”“bc之间断路”或“cd之间断路”)。
2
3
4
5
6
7
8
1
10
11
12
9
ab之间断路
13
14
11．[2025年1月池州期末]如图甲所示的是小明家卧室的一个插座，他用测电笔测试插座的A孔，氖管发光，A孔接的是________线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的______(填“C”或“D”)插脚接火线，若插入插座，闭合开关S时，发现家里的灯全部熄灭，经检查是熔丝熔断，由此可能判断是________(填“插座”“插头”或“灯座”)发生了短路。
火
2
3
4
5
6
7
8
1
10
11
12
9
D
13
14
灯座
12．如图所示的是一般住宅户内配电系统方框图，电能表应接在________(填“G”或“H”)处，电路连接错误之处为__________________________________。
H
2
3
4
5
6
7
8
1
10
11
12
9
控制电灯的开关接在了零线上
13
14
13. [新考法]测电笔是日常生活中用来辨别火线和零线的工具。如图甲所示，其金属体笔尖和金属体笔尾间________联着一个高阻值的电阻。若测电笔内的电阻为1 MΩ，如图乙所示，小明正用测电笔接触家庭电路中的火线，这时火线、测电笔、人体和大地形成通路，不计人体和其他部位的电阻值，通过小明身体的电流为____________A。
串
2
3
4
5
6
7
8
1
10
11
12
9
2.2×10－4
13
14
14．[2025·阜阳月考]如图甲所示的为小明家墙上安装的一个三孔带开关的插座，此插座的优点是_______________________________________________________，图乙中部分电路已接好请用笔画线
代替导线将电路补充完整。
操作方便、安全，只需将插座上的开关断开就可以安全切断电源
2
3
4
5
6
7
8
1
10
11
12
9
13
14
如图所示。
家庭电路
家庭电路
的组成
进户线、电能表、空气开关、用电器、开关、插座
三孔插座、三脚插头、测电笔
用电安全
常见的触电事故
安全用电措施
谢谢观看！
