13.3 电流与电流的测量
第十三章 简单电路
沪粤版2025-2026学年 物理九年级上册【精做课件】
授课教师：********
班 级：********
时 间：********
13.3 电流与电流的测量
教学目标
理解电流的概念，知道电流的形成原因和方向规定。
知道电流的单位及单位换算，了解常见用电器的电流大小。
认识电流表，掌握电流表的正确使用方法。（重点）
会读电流表的示数，能正确测量电路中的电流。（难点）
通过实验探究串、并联电路中电流的特点，培养实验操作和分析归纳能力。
电流的概念
电流的形成
电荷的定向移动形成电流。在电路中，电源提供的电压使电路中的自由电荷（在金属导体中是自由电子，在电解液中是正、负离子）发生定向移动，从而形成电流。
需要注意的是，导体中存在大量自由电荷，它们平时在做无规则的热运动，不能形成电流；只有当它们发生定向移动时，才能形成电流。
电流的方向
规定：物理学中规定，正电荷定向移动的方向为电流的方向。
实际情况：在金属导体中，定向移动的是带负电的自由电子，因此金属导体中电流的方向与自由电子定向移动的方向相反。
电路中的电流方向：在电源外部，电流从电源的正极流出，经过用电器、开关等元件，回到电源的负极；在电源内部，电流从电源的负极流向正极，形成闭合回路。
电流的单位
基本单位
在国际单位制中，电流的单位是安培，简称安，符号是 “A”。
常用单位
电流还有两个常用单位：毫安（mA）和微安（μA），它们与安培的换算关系是：
1mA = 10 A
1μA = 10 A
例如，某手电筒工作时的电流约为 200mA，换算成安培就是 0.2A；某电子表工作时的电流约为 1μA，换算成安培就是 10 A。
常见用电器的电流大小
手电筒中的小灯泡：约 0.2 - 0.3A
家用白炽灯：约 0.1 - 0.3A
电视机：约 0.5 - 2A
电冰箱：约 0.5 - 1A
空调：约 5 - 10A
电子手表：约 1 - 2μA
了解常见用电器的电流大小，有助于我们更好地理解电流的概念和选择合适的测量工具。
电流的测量
测量工具：电流表
电流表是测量电路中电流大小的仪器，常用的电流表有学生用电流表（也叫磁电式电流表），其外形和符号如下：
符号：\(\boxed{\text{A}}\)
（此处可插入电流表的实物图和符号图）
电流表的量程和分度值
学生用电流表通常有三个接线柱，分别是 “-”、“0.6” 和 “3”，对应的量程有两个：
小量程：0 - 0.6A，分度值为 0.02A（即每一小格代表 0.02A）。
大量程：0 - 3A，分度值为 0.1A（即每一小格代表 0.1A）。
量程的选择要根据电路中电流的大小来确定：如果能估计电流的大小，选择合适的量程；如果不能估计，应先用大量程试触，若指针偏转角度较小，再改用小量程，以提高测量的准确性。
电流表的正确使用方法
调零：使用前，要检查电流表的指针是否指在零刻度线处，如果没有，需要进行调零（用螺丝刀旋转电流表上的调零旋钮，使指针指在零刻度线）。
串联接入：电流表必须串联在被测电路中，使电流从电流表的 “+” 接线柱流入，从 “-” 接线柱流出。如果接线柱接反，指针会反向偏转，可能损坏电流表。
量程选择：根据被测电流的大小选择合适的量程，避免量程过小损坏电流表或量程过大导致测量不准确。
不允许直接接电源：绝对不允许不经过用电器而将电流表直接接在电源的两极上，因为这样会造成电源短路，过大的电流会烧坏电流表和电源。
读数时：视线要与电流表指针所对的刻度线相垂直，以确保读数准确。
（此处可插入电流表正确连接和错误连接的示意图，对比说明注意事项）
电流表的读数方法
确定所选的量程。
根据量程确定分度值。
数出指针所指刻度线对应的格数，用格数乘以分度值，即为所测电流的大小。
示例：
若电流表选用 “-” 和 “0.6” 接线柱（量程 0 - 0.6A），指针指在第 15 小格处，则电流为 15 × 0.02A = 0.3A。
若电流表选用 “-” 和 “3” 接线柱（量程 0 - 3A），指针指在第 15 小格处，则电流为 15 × 0.1A = 1.5A。
串、并联电路中电流的特点
串联电路中电流的特点
实验探究：在串联电路中，用电流表分别测量电路中不同位置的电流（如电源正极附近、两个用电器之间、电源负极附近）。
结论：串联电路中各处的电流都相等，即I = I = I = ... = I
例如，在由两个灯泡串联组成的电路中，通过第一个灯泡的电流和通过第二个灯泡的电流相等。
并联电路中电流的特点
实验探究：在并联电路中，用电流表分别测量干路电流和各支路电流（如干路中、第一个支路中、第二个支路中）。
结论：并联电路中干路电流等于各支路电流之和，即I = I + I + ... + I
例如，在由两个灯泡并联组成的电路中，干路电流等于通过第一个灯泡的电流与通过第二个灯泡的电流之和。
（此处可插入串、并联电路电流测量的实验电路图和实验数据记录表，帮助学生理解）
课堂练习
电荷的（ ）形成电流，物理学中规定（ ）定向移动的方向为电流的方向。
电流的单位有（ ）、（ ）、（ ），其中基本单位是（ ），1A =（ ）mA =（ ）μA。
电流表必须（ ）在被测电路中，电流从（ ）接线柱流入，从（ ）接线柱流出，绝对不允许不经过用电器直接接在（ ）上。
某电流表选用 0 - 3A 量程，指针指在 1.5A 刻度处，若改用 0 - 0.6A 量程，指针应指在（ ）A 刻度处。
在串联电路中，电流的特点是（ ）；在并联电路中，电流的特点是（ ）。
课堂总结
电流是由电荷的定向移动形成的，正电荷定向移动的方向规定为电流的方向，电源外部电流从正极流向负极。
电流的单位是安培（A），常用单位有毫安（mA）和微安（μA），它们之间可以相互换算。
电流表是测量电流的仪器，使用时要注意调零、串联接入、量程选择、正负极接线和禁止直接接电源。
串联电路中各处电流相等，并联电路中干路电流等于各支路电流之和。
通过实验探究可以加深对串、并联电路电流特点的理解，提高实验操作能力。
课后作业
一个小灯泡正常工作时的电流是 0.25A，合多少毫安？多少微安？
如图所示（假设为一个串联电路，有电源、开关、两个灯泡和电流表），电流表测量的是通过哪个灯泡的电流？为什么？
用电流表测量一个并联电路中干路和各支路的电流，记录数据并验证并联电路中电流的特点。
5
课堂检测
4
新知讲解
6
变式训练
7
中考考法
8
小结梳理
学习目录
1
复习引入
2
新知讲解
3
典例讲解
导入新课
车沿一定方向运动形成了车流？
类似的，导体中的电荷沿一定方向移动就形成电流。
水沿一定方向运动形成了水流？
认识电流
一
电流的形成:
导体中的电荷沿一定方向移动。
电流的方向:
正电荷定向移动的方向。
（负电荷定向移动的反方向）
（金属导体中自由电子定向移动形成电流）

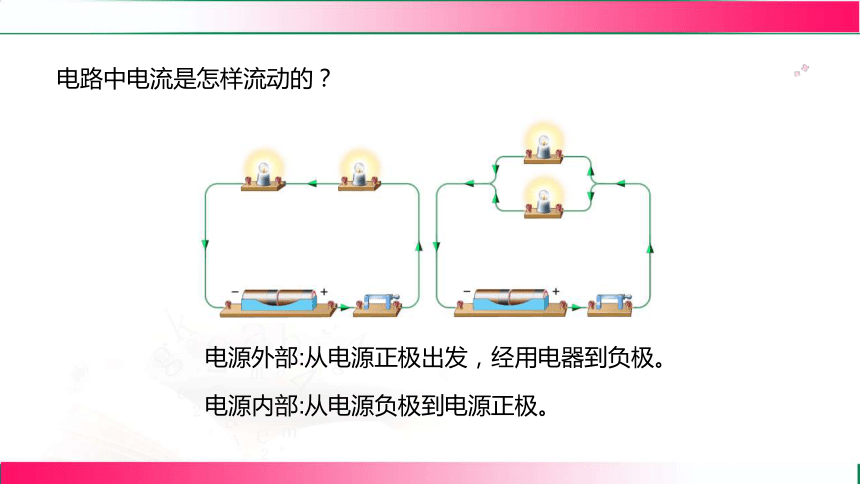

电路中电流是怎样流动的？
电源外部:从电源正极出发，经用电器到负极。
电源内部:从电源负极到电源正极。

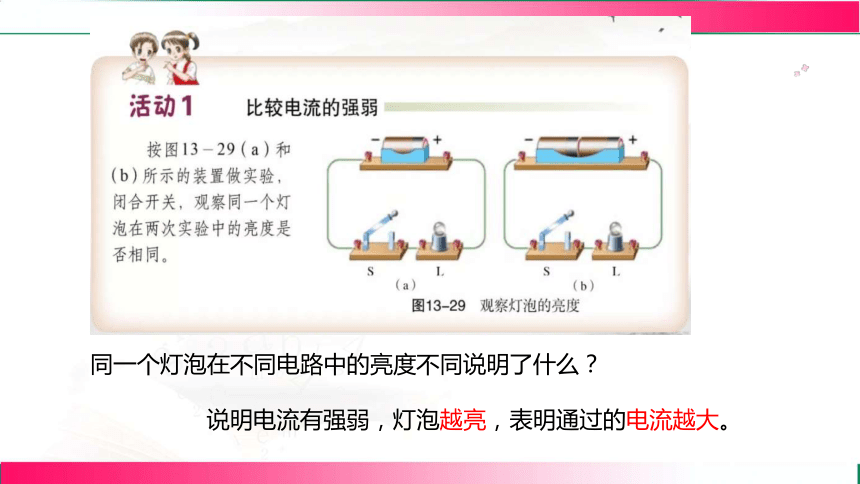

同一个灯泡在不同电路中的亮度不同说明了什么？
说明电流有强弱，灯泡越亮，表明通过的电流越大。

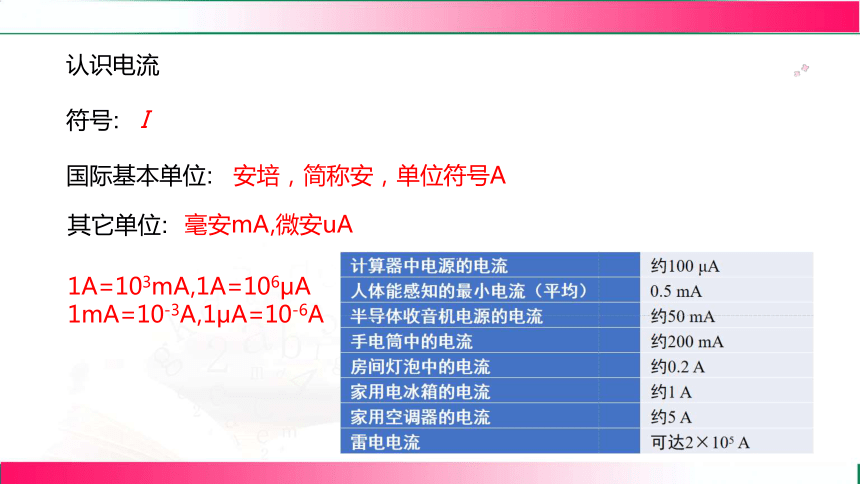

认识电流
符号:
Ι
国际基本单位:
安培，简称安，单位符号A
其它单位:
毫安mA,微安uA
1A=103mA,1A=106μA
1mA=10-3A,1μA=10-6A
电流的测量
二
测量电路中电流的仪器叫_______,又称安培表。
电流表

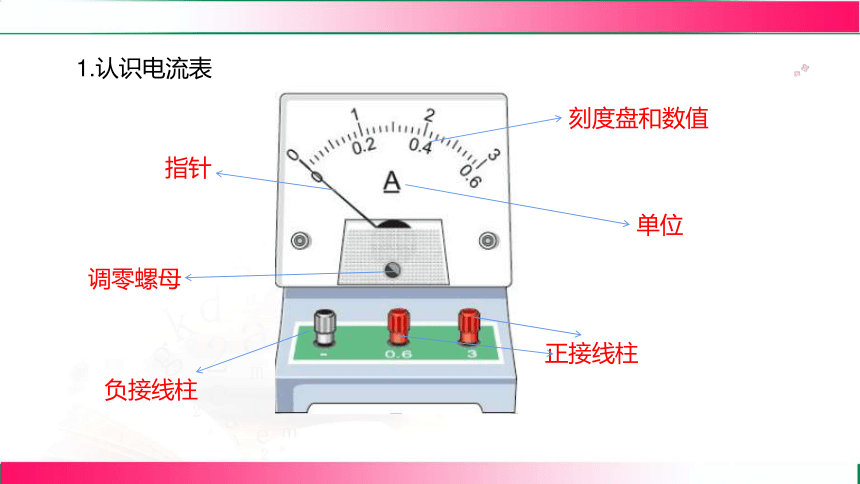

1.认识电流表
刻度盘和数值
指针
单位
调零螺母
负接线柱
正接线柱
2.使用电流表
若测量前出现:电流表未校零
若测量中出现:电流表“+”“-”接线柱接反了
为什么指针反向偏转
2
3
4
5
6
7
8
1
10
11
12
13
14
9
1.[2025·安庆月考改编]关于电流，下列说法正确的是（　　）
A.电路中只要有电源，就一定有电流
B.电流是由电荷的移动形成的
C.在电源的外部，电流从电源的正极流向电源的负极
D.电子定向移动的方向就是电流的方向
C
知识点1
认识电流
2.物理学中，电流用字母　　　表示，电流的国际单位是________。如图所示的是电子在导线中的运动情况，其中有电流的是图　　　（填“甲”或“乙”），此图中电流的方向是向　　　　（填“左”或“右”）的。
I
2
3
4
5
6
7
8
1
10
11
12
13
14
9
安培(A)
乙
左
3.如图所示，闭合开关后，通过小灯泡的电流方向是从______→　　　，小灯泡中形成电流的自由电子定向移动的方向是从　　　→　　　。研究电流时，把电流形象地类比成水流，这样的研究方法叫　　　　法。
B
2
3
4
5
6
7
8
1
10
11
12
13
14
9
A
A
B
类比
4.[教材改编题]家用空调在正常工作时的电流约为5　　　　；台灯在正常发光时，通过它的电流大约为0.15 A，合________mA；收音机播放节目时，通过收音机的电流大约是80 mA，合　　　　A＝　　　　μA。
A
2
3
4
5
6
7
8
1
10
11
12
13
14
9
150
0.08
80 000
5.[教材改编题]如图1所示的为实验室用来测量
电流大小的电流表，请完成下列填空。
【认识电表】
（1）这种电流表通常有　　　个接线柱，有两个量程，分别是　　　　A和　　　　A，对应的分度值分别是　　　A和________A。
3
知识点2
电流表的使用
2
3
4
5
6
7
8
1
10
11
12
13
14
9
0～0.6
0～3
0.02
0.1　
【使用电表】
（2）测量时，电流表和被测用电器要　　　联，在使用电流表时，应先估计被测电流，然后选用合适的量程，若不能预先估计，则应从电流表较　　　（填“大”或“小”）的量程测起，并采用　　　　法来判断电流的大小，
再选用合适的量程。
串
2
3
4
5
6
7
8
1
10
11
12
13
14
9
大
试触
【电表读数】
（3）如图2所示，电流表的示数为　　　　A。
（4）小点同学测得电流为0.34 A。请你在如图3所示的电流表示意图中，用笔画线标出此时电流表的量程和指针所指的位置。
1.3
2
3
4
5
6
7
8
1
10
11
12
13
14
9
如图所示。
6.[2025·上海模拟]用电流表测量通过灯L1的电流，下列接法正确的是（　　）
C
知识点3
电流的测量
2
3
4
5
6
7
8
1
10
11
12
13
14
9
7.[2024·六安期中]下图是未完成连接的实物图，用笔画线表示导线，完成该电路的连接。要求：两灯并联，电流表只测通过L2的电流，导线不能交叉。
2
3
4
5
6
7
8
1
10
11
12
13
14
9
解：如图所示。
8.在用电流表测通过某导体的电流时，若选用0～3 A的量程，测得的电流值为0.5 A；若使用0～0.6 A量程，测得的电流值为0.52 A。那么通过该导体的电流大小应是（　　）
A.0.52 A　　　　 B.0.51 A
C.0.5 A D.无法确定
A
2
3
4
5
6
7
8
1
10
11
12
13
14
9
9.[2025·太原模拟]如图所示的是小点实验时的电路图，开关S断开时，两灯都发光。当开关S闭合时，则（　　）
A.两灯仍然发光
B.L1发光，L2熄灭
C.L1熄灭，L2发光
D.电流表一定被烧坏
B
2
3
4
5
6
7
8
1
10
11
12
13
14
9
10.[2025年1月池州期末改编]电流表在测量前已经调零，使用时出现了以下三种现象，请在下面横线上写出造成此现象的原因。
甲：____________________________；
乙：____________________________；
丙：____________________________。
电流表的正负接线柱接反了
2
3
4
5
6
7
8
1
10
11
12
13
14
9
电流表的量程选大了
流表的量程选小了
11.[新考法　2024·南京模拟改编]如图所示的是某次电流表测量的连线及表盘图示，若通过导线ab的电流方向为由a到b，则通过导线cd的电流方向为_____________（填“由c到d”或“由d到c”），此时电流表的示数为　　　　A。
由d到c
2
3
4
5
6
7
8
1
10
11
12
13
14
9
0.46
课堂小结
