13.5 电压与电压的测量
第十三章 简单电路
沪粤版2025-2026学年 物理九年级上册【精做课件】
授课教师：********
班 级：********
时 间：********
13.5 电压与电压的测量
教学目标
理解电压的概念，知道电压是形成电流的原因，了解电源的作用。
知道电压的单位及单位换算，了解常见的电压值。
认识电压表，掌握电压表的正确使用方法。（重点）
学会读取电压表的示数，能正确测量电路两端的电压。（难点）
通过实验操作，培养规范使用仪器的习惯和动手实践能力。
电压的概念
电压的作用
电压是使电路中形成电流的原因，用符号 “U” 表示。就像水流需要水压一样，电荷的定向移动需要电压。电路中要有持续电流，必须同时满足两个条件：一是有电源提供电压，二是电路是闭合的（通路）。
电源的作用
电源是提供电压的装置。不同的电源提供的电压不同，例如干电池的电压是 1.5V，蓄电池的电压是 2V，家庭电路的电压是 220V。电源在工作时，通过内部的化学反应或其他方式，不断地使正极聚集正电荷，负极聚集负电荷，从而保持电路两端有一定的电压。
电压的单位
基本单位
在国际单位制中，电压的单位是伏特，简称伏，符号是 “V”。
常用单位
电压的常用单位还有千伏（kV）、毫伏（mV），它们之间的换算关系是：
1kV = 1000V
1V = 1000mV
常见的电压值
一节干电池的电压：1.5V
一节蓄电池的电压：2V
家庭电路的电压：220V
对人体安全的电压：不高于 36V
手机电池的电压：3.7V 左右
高压输电线路的电压：可达 110kV、220kV 甚至更高
了解常见的电压值，有助于我们更好地认识电压在生活中的应用，同时也能提高用电安全意识。
电压的测量
测量工具：电压表
测量电压的仪器叫做电压表，其符号是 “\(\boxed{V}\)”。
电压表的量程和分度值
实验室常用的电压表有三个接线柱，分别是 “-”、“3” 和 “15”，对应的量程有两个：
小量程：0 - 3V，分度值为 0.1V（即每一小格代表 0.1V）。
大量程：0 - 15V，分度值为 0.5V（即每一小格代表 0.5V）。
量程的选择要根据被测电压的大小来确定。如果能估计电压的大小，选择合适的量程；如果不能估计，应先用大量程试触，若指针偏转角度较小，再改用小量程，以提高测量的准确性。
电压表的正确使用方法
调零：使用前，检查电压表的指针是否指在零刻度线处，如果没有，需要进行调零（旋转电压表上的调零旋钮，使指针指在零刻度线）。
并联接入：电压表必须与被测电路并联，即电压表的两个接线柱应分别连接到被测电路的两端。
“+”“-” 接线柱的连接：电流要从电压表的 “+” 接线柱流入，从 “-” 接线柱流出。如果接线柱接反，指针会反向偏转，可能损坏电压表。
量程选择：根据被测电压的大小选择合适的量程，避免量程过小损坏电压表或量程过大导致测量不准确。
可以直接接电源：电压表可以直接连接到电源的两极上，此时测量的是电源的电压。但要注意选择合适的量程，且不能超过电压表的最大测量值。
（此处可插入电压表正确连接和错误连接的示意图，对比说明注意事项）
电压表的读数方法
确定所选的量程。
根据量程确定分度值。
数出指针所指刻度线对应的格数，用格数乘以分度值，即为所测电压的大小。
示例：
若电压表选用 “-” 和 “3” 接线柱（量程 0 - 3V），指针指在第 15 小格处，则电压为 15 × 0.1V = 1.5V。
若电压表选用 “-” 和 “15” 接线柱（量程 0 - 15V），指针指在第 15 小格处，则电压为 15 × 0.5V = 7.5V。
课堂练习
电压是使电路中形成（ ）的原因，（ ）是提供电压的装置。
电压的单位有（ ）、（ ）、（ ），其中基本单位是（ ），1kV =（ ）V =（ ）mV。
电压表必须与被测电路（ ），电流从（ ）接线柱流入，从（ ）接线柱流出。
某电压表选用 0 - 15V 量程，指针指在 7.5V 刻度处，若改用 0 - 3V 量程，指针应指在（ ）V 刻度处。
一节干电池的电压是（ ）V，家庭电路的电压是（ ）V，对人体安全的电压是不高于（ ）V。
课堂总结
电压是形成电流的原因，电源是提供电压的装置，用符号 “U” 表示。
电压的单位是伏特（V），常用单位有千伏（kV）和毫伏（mV），它们之间可以相互换算。
电压表是测量电压的仪器，使用时要注意调零、并联接入、“+”“-” 接线柱的正确连接和量程选择，电压表可以直接接在电源两极上测量电源电压。
读取电压表的示数时，要先确定量程和分度值，再根据指针位置进行读数。
课后作业
一个电源的电压是 3V，合多少毫伏？多少千伏？
用电压表测量一个串联电路中电源的电压和各用电器两端的电压，记录数据并观察它们之间的关系（提示：下一节课将学习串、并联电路中电压的特点）。
简述电压表和电流表在使用方法上的异同点。
5
课堂检测
4
新知讲解
6
变式训练
7
中考考法
8
小结梳理
学习目录
1
复习引入
2
新知讲解
3
典例讲解

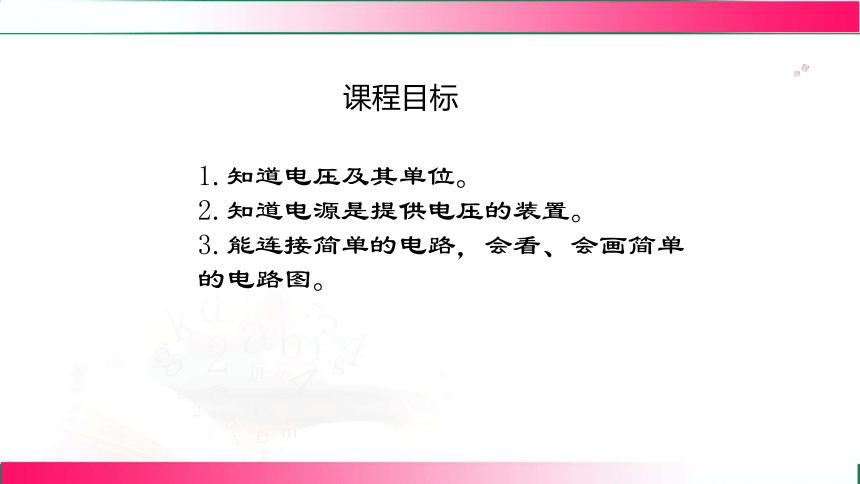

课程目标
1.知道电压及其单位。
2.知道电源是提供电压的装置。
3.能连接简单的电路，会看、会画简单的电路图。

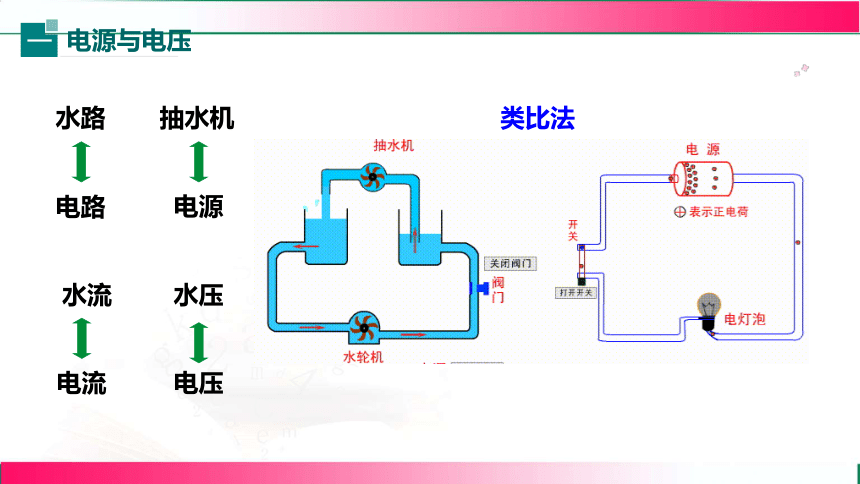

抽水机
电路
水路
水流
水压
电源
电流
电压
类比法
类比法

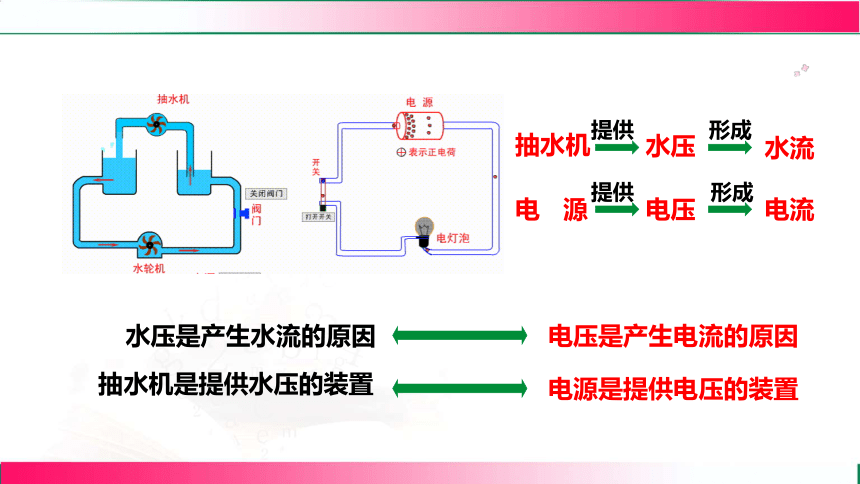

电源与电压
一
水压是产生水流的原因
电压是产生电流的原因
抽水机是提供水压的装置
电源是提供电压的装置
抽水机
水压
水流
电 源
电流
电压
提供
提供
形成
形成

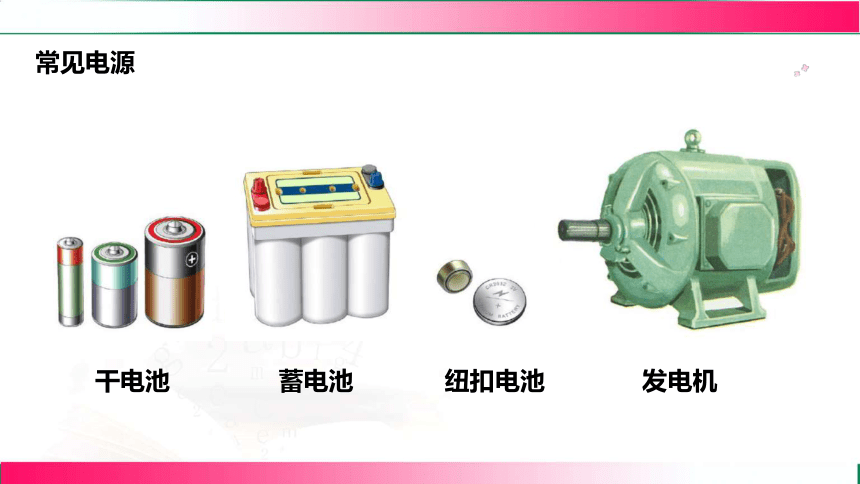

常见电源
干电池
蓄电池
纽扣电池
发电机

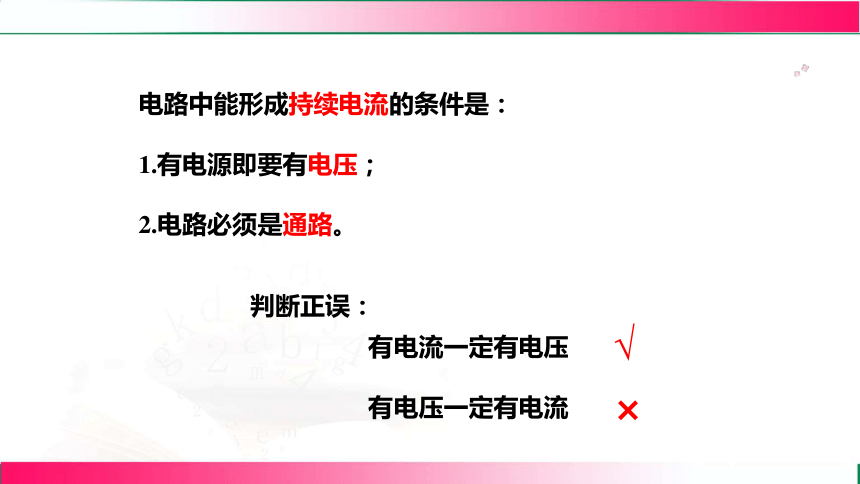

电路中能形成持续电流的条件是：
1.有电源即要有电压；
2.电路必须是通路。
有电流一定有电压
有电压一定有电流
√
×
判断正误：

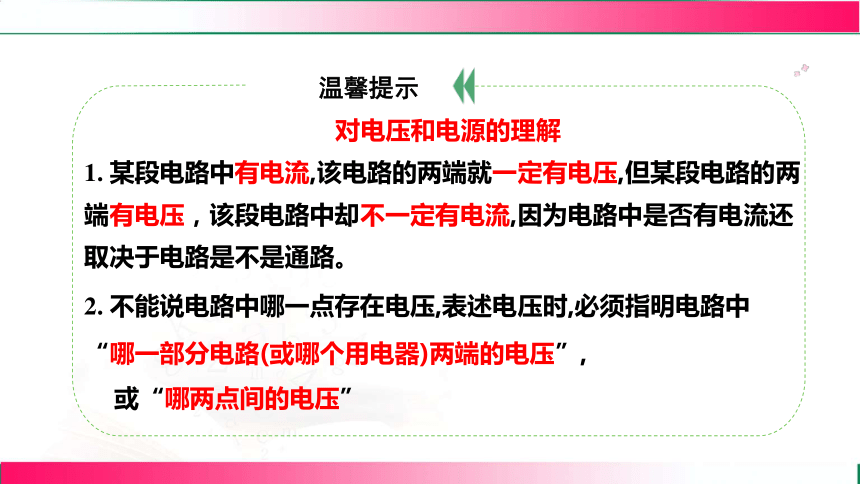

温馨提示
对电压和电源的理解
1. 某段电路中有电流,该电路的两端就一定有电压,但某段电路的两端有电压，该段电路中却不一定有电流,因为电路中是否有电流还取决于电路是不是通路。
2. 不能说电路中哪一点存在电压,表述电压时,必须指明电路中
“哪一部分电路(或哪个用电器)两端的电压”,
或“哪两点间的电压”
2.物理量符号：
3.单位：
1.电压：使电路中自由电荷发生定向移动形成电流的原因。
U
国际单位：伏特，简称伏，用符号V表示。
常用单位：千伏(kV)、毫伏(mV)、微伏（ V）
换算关系： 1kV＝103V 1V＝103mV 1mV＝103 V
这是为了纪念意大利科学家伏特而命名的。
伏特

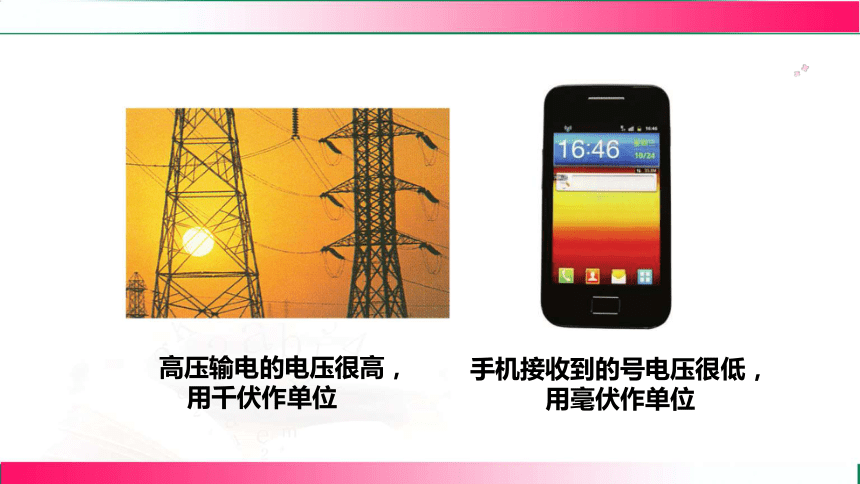

高压输电的电压很高，
用千伏作单位
手机接收到的号电压很低，
用毫伏作单位
完成下列单位换算：
100 kV＝ V
360 mV＝ V
2.8×105 mV＝ V
3.8×10-2 V＝ mV
1×105
0.36
280
38
练一练

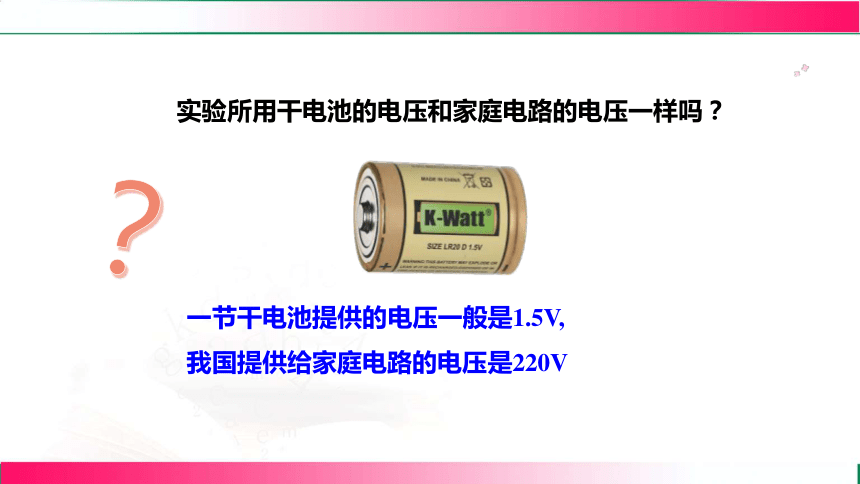

实验所用干电池的电压和家庭电路的电压一样吗？
？
一节干电池提供的电压一般是1.5V,
我国提供给家庭电路的电压是220V
信息窗
电视天线接收的信号电压 约0.1 mV
维持人体生物电流的电压 约1 mV
一节干电池的电压 1.5 V
手机锂电池的电压 约3.6 V
对人体安全的电压 <36 V
家庭生活用电的电压 220 V
工厂生产用电的电压 380 V
电视机显像管的工作电压 >10 kV
雷电的电压 可达103 kV
常见的一些电压值
电鳗是鱼类中放电能力最强的淡水鱼类，它输出的电压有300V，有的甚至可达800V，足可以使人致命。在水中3~6米范围内，常有人触及电鳗放出的电而被击昏，甚至因此跌入水中而被淹死。因此有水中的“高压线”之称
下列说法正确的是（ ）
A.电路中只要有电压，就会有电流
B.电压一定会使物体中的电子不断移动
C.电路中有电流，电路两端一定有电压
D.电流使导体中不断形成电压
C
电路中有电压，但是不构成通路，就不会有电流。
电路中有电压，但是不构成通路，就不会使电子运动。
电压是形成电流的原因，
而电流不是形成电压的原因。
×
×
×
√
针对训练
人们是如何得知电路中电压大小的呢？
？
测量电流大小用电流表，
测量电压大小则用电压表。
电压表：
测量电路中两点间电压大小的仪器。它在电路中的符号是 。
V
刻度盘
调零螺母
正接线柱
量程为0～15V
数值单位
指针
负接线柱
量程为0～3V
分度值
电压的测量
二
选择“0~3V”的量程时，则刻度盘上每个大格是____V，分度值是_____V。
选择”0~15V”的量程时，则刻度盘上每个大格是____V，分度值是_____V。
1
0.5
5
0.1
认识量程和分度值
电压表应该跟被测用电器串联还是并联？
电压表标有“－”的接线柱应该接在什么位置？另一个接线柱应该接在什么位置？
电压表的量程怎么选择？
？
阅读课本P70页内容，完成电压表连接。
电压表的连接
1. 实际测量前，电压表需要先调零；
2.电压表必须和被测的用电器并联；
3.电流必须从正接线柱流入，从负接线柱流出；
4.必须正确选择量程，可先用大量程进行“试触”；5.电压表可以直接连到电源的两极，测量电源电压。
+
-
使用电压表应注意的问题
（1）合理选择量程
①估测电压大小，根据估测的电压值选择恰当的电压表量程；
②在不能估测电压大小的情况下，用大量程试触来选择量程。
（2）在分析含有电压表的电路时，可以将电压表处看成断路。
（3）使用电压表常见的错误
①接线柱接反：电压表指针反偏；
②量程选择不合理：如本该选用小量程，实际却用大量程；
③电压表串联接入电路。
电压表如何读数呢？
思考
如图电压表表盘上每个量程的分度值分别是多少？
1.确认电压表所选的量程
2.确定电压表的分度值
3.由指针位置读出示数
数清指针偏转的格数，再乘以分度值就是电压值
同一刻度线，上面读数为下面的5倍！
小量程： 每大格 V，每小格 V
大量程： 每大格 V，每小格 V
5
1
0.5
0.1
0~3 V
0~15 V
如图所示，甲电压表的读数是_____V，乙电压表的读数是____V
2.4
4
甲
乙
试着读出下面两个电压表的示数
练一练
必做实验
用电压表测量干电池的电压
请用电压表分别测出一节干电池、两节干电池串联、三节干电池串联后的电压。
根据测量结果说明，它们的电压之间有怎样的关系
电压分别为1.5V、3V、4.5V
串联的总电压等于各节干电池电压之和
测一节干电池的电压时,有同学选用电压表“0~3 V”的量程,也有同学选用“ 0~15 V”量程，你认为选用哪种量程更合理？请实际测一测：
思考
一节干电池的电压为1.5V，
选用“0~3V”的量程更合理，测量更准确。
电流表 电压表
不 同 点 串联在被测电路中 与被测电路并联
不能直接接在电源两极之间 只要量程合适，可以用来测
电源电压
对电流阻碍作用非常小，分析电路结构时，电流表可作为导线 对电流阻碍作用非常大，分析电路结构时，电压表处可当成断路
电压表、电流表的比较
如图所示的电路能用电压表测出灯泡 L1 两端电压的是（ ）
正负极接反，不能测出L1两端的电压
B
与电源并联，电压表测的是电源两端的电压
与 L1 并联，正负接线柱的接法也正确
与 L2并联，测的是 L2两端的电压
针对训练
2
3
4
5
6
7
8
1
10
11
12
13
9
1.恰当运用“类比法”可深刻理解物理现象。如图所示，我们可以将电路中　　　类比为水路中的水流，电路中　　　类比为水路中的水压，而抽水机在“水路”中的作用相当于电路中的　　　　。
电流
知识点1
电源与电压
电压
电源　
2.一节干电池的电压为　　V，合__________mV，家庭生活用电的电压为　　　　V，一般情况下对人体安全的电压不高于　　　　V，雷电的电压可达106　　　　（填单位）。
1.5
1 500
220
36
kV
2
3
4
5
6
7
8
1
10
11
12
13
9
3.下列关于电压的说法中错误的是（　　）
A.电源是提供电压的装置
B.电路中有电流就一定有电压
C.电路中有电压就一定会形成电流
D.电压使电荷定向移动形成电流
C
2
3
4
5
6
7
8
1
10
11
12
13
9
4.[原创题]如图甲所示的为实验室用来测量电压大小的电压表，请回答下列问题。
（1）结构：这种电压表通常有　　个接线柱，有两个量程，分别是_____V和　　　　V，对应的分度值分别是　　 　V和　　　V。
（2）使用：测量时，电压表要与被测用电器　　　联，使电流从　　　接线柱流入，从　　　接线柱流出。在不能估计被测电压大小的情况下，应先选用大量程，采用　　　　法判断。
3
知识点2
电压表及其使用
0～3
0～15
0.1
0.5
并
正
负
试触
2
3
4
5
6
7
8
1
10
11
12
13
9
（3）连入电路：小点用电压表测量小灯泡两端的电压，如图乙所示，用笔画线代替导线将电压表连入电路中。
（4）测量电压：图乙中电压表正确连接后，电压表示数如图丙所示，小灯泡L两端的电压为　　　V，电源电压为_______V。
2.6
如图所示。
2.6
2
3
4
5
6
7
8
1
10
11
12
13
9
5.[2025年1月滁州期末]在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（　　）
C
知识点3
电压的测量
2
3
4
5
6
7
8
1
10
11
12
13
9
6.[2025年1月滁州期末]在如图所示的电路中，当开关S闭合时，电压表测的是　　　　两端的电压。
L1
2
3
4
5
6
7
8
1
10
11
12
13
9
7.[跨学科·化学　2024·淮安中考改编]如图所示，取一个橙子，把铜片、铁片插入其中，制成一个水果电池。下列说法正确的是（　　）
A.该水果电池的电压为3 V
B.该水果电池的正极是铁片
C.橙子在此装置中能提供电能
D.将多个橙子并联，可以得到更高的电压
C
2
3
4
5
6
7
8
1
10
11
12
13
9
8.[2024·沈阳模拟]如图所示，闭合开关，要使两灯泡都能发光，下面说法中正确的是（　　）
A.甲是电流表，乙是电压表
B.甲是电压表，乙是电流表
C.甲、乙都是电流表
D.甲、乙都是电压表
B
2
3
4
5
6
7
8
1
10
11
12
13
9
9.[2025·亳州模拟]物理老师说过：电流表在电路中相当于导线，电压表在电路中相当于开路。爱动脑筋的小强将完好的电流表、电压表、小灯泡连接成如图所示的电路，电源由两节新干电池组成，当开关闭合后，会出现（　　）
A.电压表示数接近3 V B.电流表指针明显偏转
C.小灯泡发光 D.电池被烧坏
A
2
3
4
5
6
7
8
1
10
11
12
13
9
10.在如图所示的电路中，闭合开关，电路的连接方式是_________，电压表V1测量　　　两端的电压，电压表V2测量　　　　两端的电压。
串联
L2
L1
2
3
4
5
6
7
8
1
10
11
12
13
9
认识和
测量电压
电压
电压表
符号
U
单位
伏特，V
换算
1kV=103V
1V=103mV
1mV=103μV
构造
使用
调零
连接
并联在被测元件两端
电流“＋”进“﹣”出
正确选择量程，可先用大量程进行“试触”
读数
定量程、定分度值、定示数
