电路的动态分析(变阻器的应用)
图片预览
文档简介

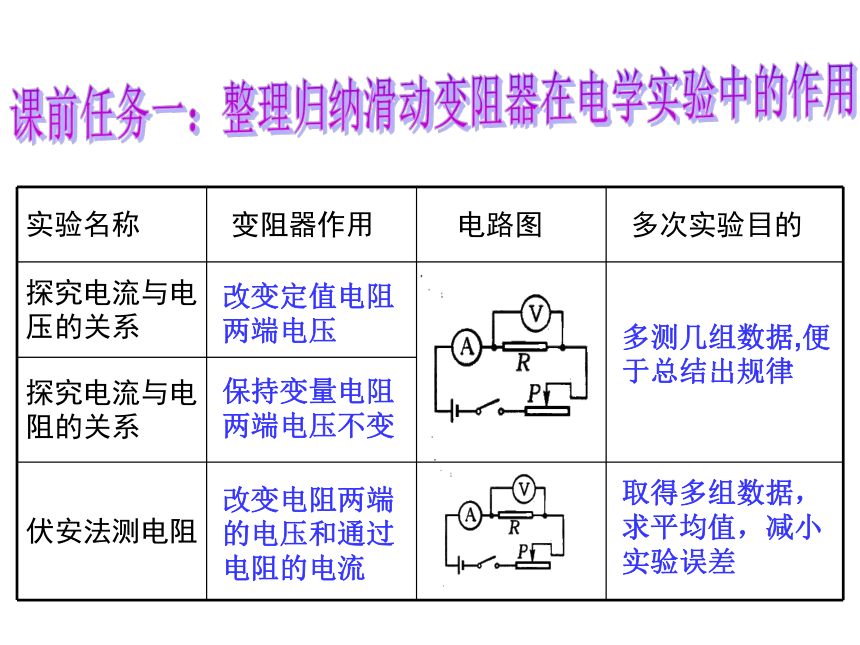

课件15张PPT。变阻器的应用动态电路分析课前任务一：整理归纳滑动变阻器在电学实验中的作用改变定值电阻两端电压保持变量电阻两端电压不变多测几组数据,便于总结出规律改变电阻两端的电压和通过电阻的电流取得多组数据，求平均值，减小实验误差欧姆定律：

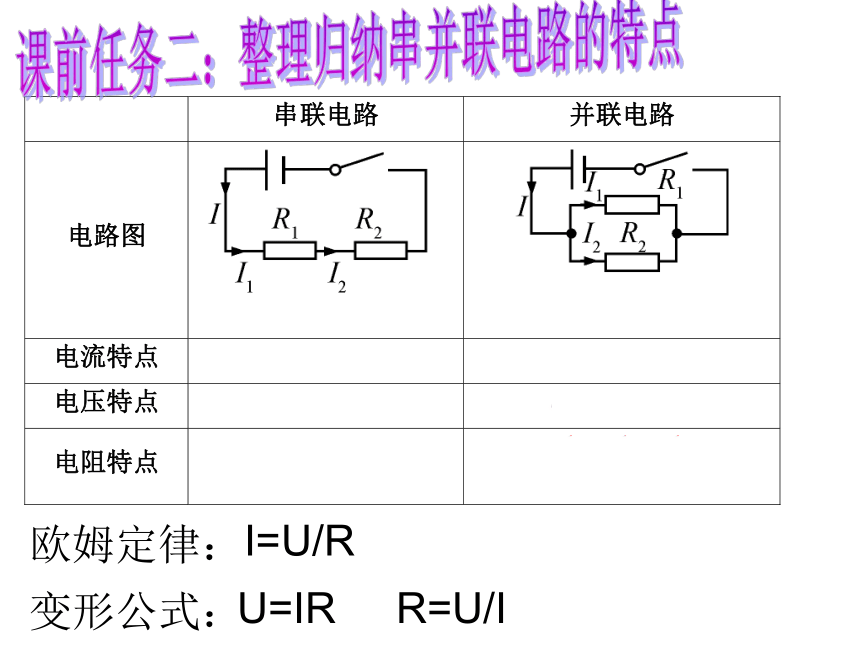

变形公式：I=U/RU=IR R=U/I 课前任务二：整理归纳串并联电路的特点电路中电流变大流程图：电路总电阻变小滑动变阻器连入电阻变小电阻丝接入电路的有效长度变小滑动变阻器滑片向右移动灯泡两端的电压变大影响电阻 大小的因素串联电路

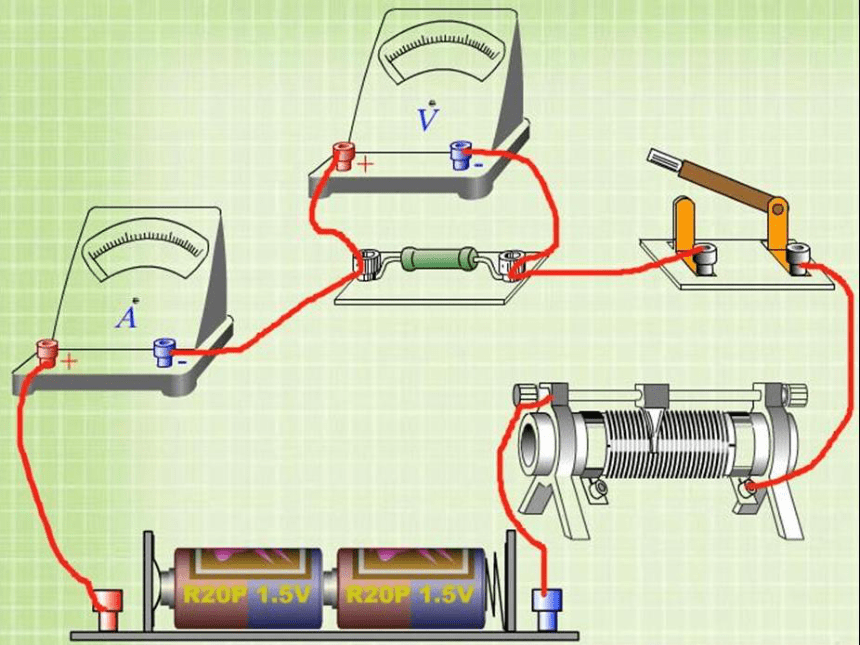

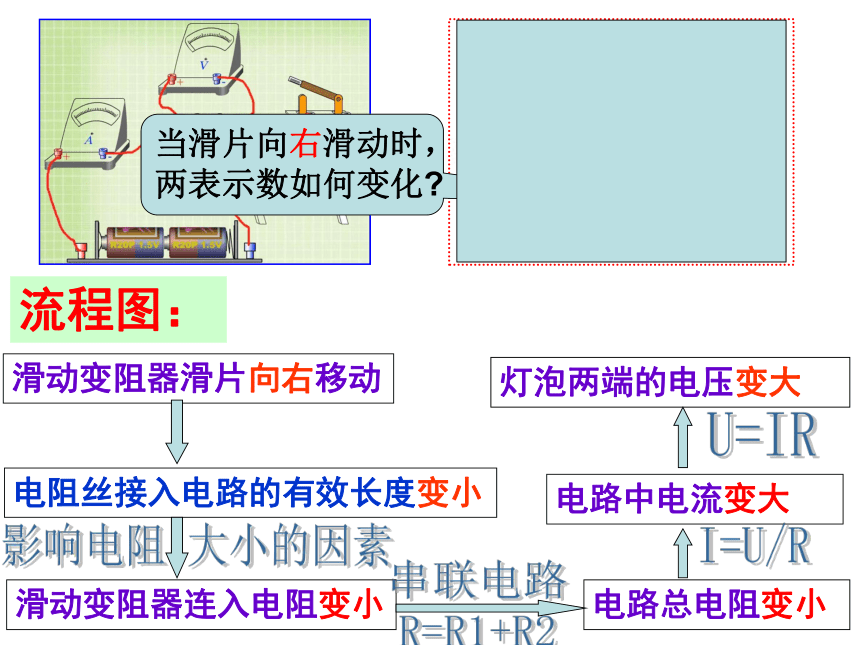

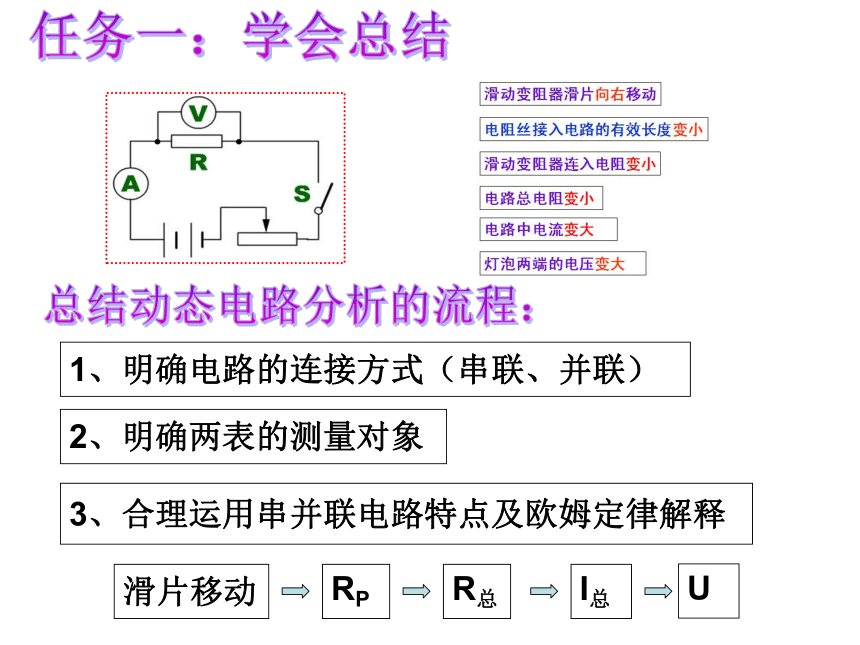

R=R1+R2I=U/RU=IR当滑片向右滑动时，两表示数如何变化?1、明确电路的连接方式（串联、并联）2、明确两表的测量对象3、合理运用串并联电路特点及欧姆定律解释总结动态电路分析的流程：任务一：学会总结滑片移动RPR总I总U写出这两个电路的分析流程图当A中所放物体的质量增加时，

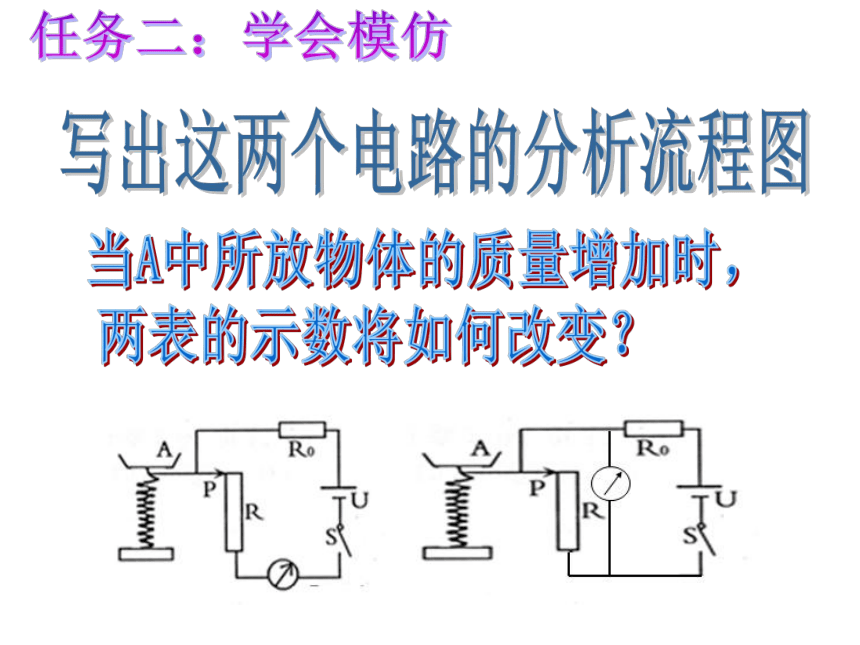

两表的示数将如何改变？ 任务二：学会模仿 加油后油箱中的油增加，油量表的示数将增大，请用学过的科学知识作出解释。油箱内油面升高浮标上升滑动变阻器连入电阻变小电路中电流变大油量表读数变大流程图电路总电阻变小欧姆定律I=U/R加油后油箱中的油增加，油量表的示数将增大，请用学过的科学知识作出解释。滑片下移串联电路： R=R1+R2任务三：学会设计：请在下图的基础上做一些修改，并符合下列要求：2、当A中物体的质量增加时，仪器示数增大。1、器材：电压表 定值电阻 电源 导线
滑动变阻器（带弹簧和A盘） 开关 另类的变阻器：各种敏电阻光敏电阻热敏电阻湿敏电阻力敏电阻例1、酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图，酒精气体传感器的电阻随酒精气体浓度增大而减小。 如果测试到酒精气体浓度越大，那么（ ）
A．传感器的电阻越大 B．通过传感器的电流越小
C．电压表的示数越大 D．传感器两端的电压越大C谢谢聆听！ 如图表示油量表（实际上是量程为0-0.6A的电流表改装而成），滑动变阻器R 的最大值为60Ω，电源电压为24V，R0为定值电阻。油箱装满汽油时，油量表示数为最大值(即电流表达到满偏)，求R0的阻值。 如图表示油量表（实际上是量程为0-0.6A的电流表改装而成），滑动变阻器R 的最大值为60Ω，电源电压为24V，R0为定值电阻。油箱装满汽油时，油量表示数为最大值(即电流表达到满偏)，求R0的阻值。 当油用完时(即电流表示数达到最小值，此时，滑动变阻器的触头在某一端) ，指针是否指在零刻度？
变形公式：I=U/RU=IR R=U/I 课前任务二：整理归纳串并联电路的特点电路中电流变大流程图：电路总电阻变小滑动变阻器连入电阻变小电阻丝接入电路的有效长度变小滑动变阻器滑片向右移动灯泡两端的电压变大影响电阻 大小的因素串联电路
R=R1+R2I=U/RU=IR当滑片向右滑动时，两表示数如何变化?1、明确电路的连接方式（串联、并联）2、明确两表的测量对象3、合理运用串并联电路特点及欧姆定律解释总结动态电路分析的流程：任务一：学会总结滑片移动RPR总I总U写出这两个电路的分析流程图当A中所放物体的质量增加时，
两表的示数将如何改变？ 任务二：学会模仿 加油后油箱中的油增加，油量表的示数将增大，请用学过的科学知识作出解释。油箱内油面升高浮标上升滑动变阻器连入电阻变小电路中电流变大油量表读数变大流程图电路总电阻变小欧姆定律I=U/R加油后油箱中的油增加，油量表的示数将增大，请用学过的科学知识作出解释。滑片下移串联电路： R=R1+R2任务三：学会设计：请在下图的基础上做一些修改，并符合下列要求：2、当A中物体的质量增加时，仪器示数增大。1、器材：电压表 定值电阻 电源 导线
滑动变阻器（带弹簧和A盘） 开关 另类的变阻器：各种敏电阻光敏电阻热敏电阻湿敏电阻力敏电阻例1、酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图，酒精气体传感器的电阻随酒精气体浓度增大而减小。 如果测试到酒精气体浓度越大，那么（ ）
A．传感器的电阻越大 B．通过传感器的电流越小
C．电压表的示数越大 D．传感器两端的电压越大C谢谢聆听！ 如图表示油量表（实际上是量程为0-0.6A的电流表改装而成），滑动变阻器R 的最大值为60Ω，电源电压为24V，R0为定值电阻。油箱装满汽油时，油量表示数为最大值(即电流表达到满偏)，求R0的阻值。 如图表示油量表（实际上是量程为0-0.6A的电流表改装而成），滑动变阻器R 的最大值为60Ω，电源电压为24V，R0为定值电阻。油箱装满汽油时，油量表示数为最大值(即电流表达到满偏)，求R0的阻值。 当油用完时(即电流表示数达到最小值，此时，滑动变阻器的触头在某一端) ，指针是否指在零刻度？
