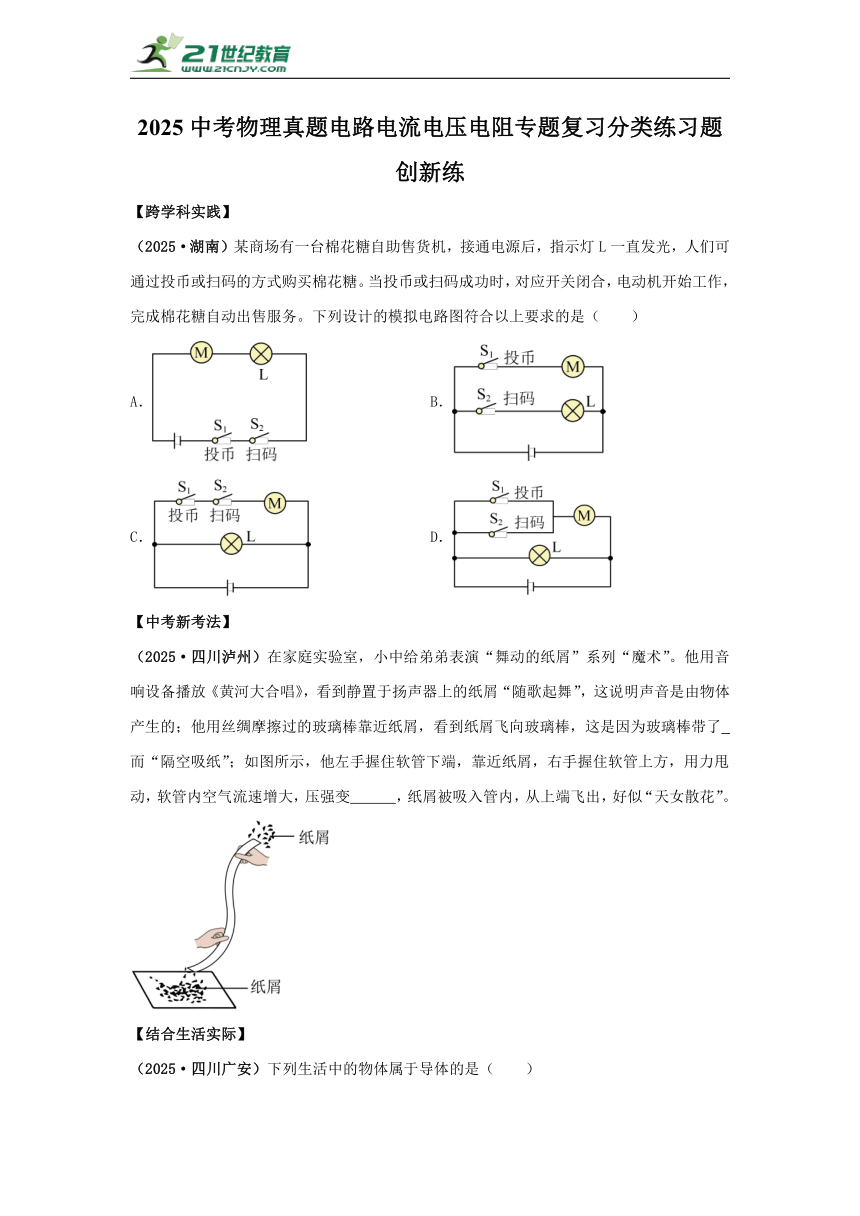

2025中考物理真题电路电流电压电阻专题复习分类练习题

2025中考物理真题电路电流电压电阻专题复习分类练习题
创新练
【跨学科实践】
（2025·湖南）某商场有一台棉花糖自助售货机，接通电源后，指示灯L一直发光，人们可通过投币或扫码的方式购买棉花糖。当投币或扫码成功时，对应开关闭合，电动机开始工作，完成棉花糖自动出售服务。下列设计的模拟电路图符合以上要求的是（　　）
A． B．
C． D．
【中考新考法】
（2025·四川泸州）在家庭实验室，小中给弟弟表演“舞动的纸屑”系列“魔术”。他用音响设备播放《黄河大合唱》，看到静置于扬声器上的纸屑“随歌起舞”，这说明声音是由物体 产生的；他用丝绸摩擦过的玻璃棒靠近纸屑，看到纸屑飞向玻璃棒，这是因为玻璃棒带了 而“隔空吸纸”；如图所示，他左手握住软管下端，靠近纸屑，右手握住软管上方，用力甩动，软管内空气流速增大，压强变 ，纸屑被吸入管内，从上端飞出，好似“天女散花”。
【结合生活实际】

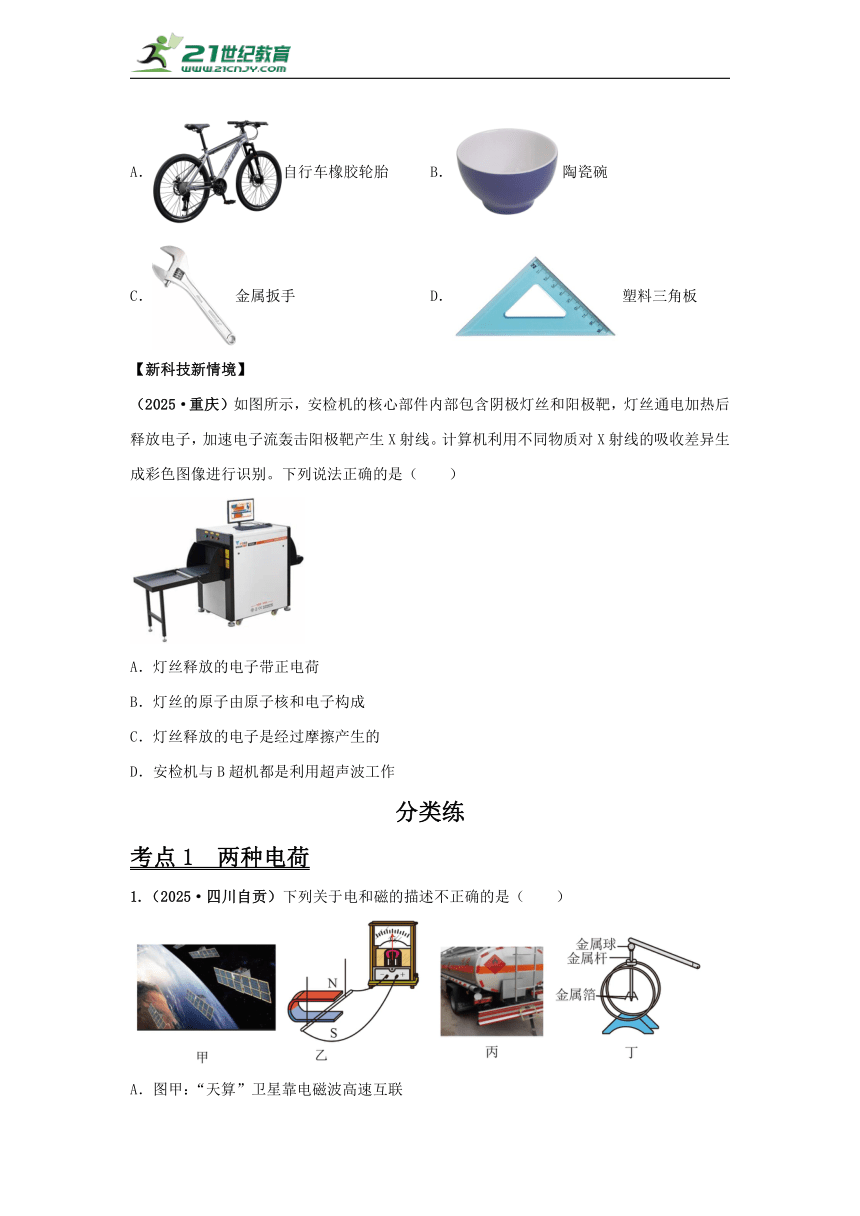

（2025·四川广安）下列生活中的物体属于导体的是（　　）
A．自行车橡胶轮胎 B．陶瓷碗
C．金属扳手 D．塑料三角板
【新科技新情境】
（2025·重庆）如图所示，安检机的核心部件内部包含阴极灯丝和阳极靶，灯丝通电加热后释放电子，加速电子流轰击阳极靶产生X射线。计算机利用不同物质对X射线的吸收差异生成彩色图像进行识别。下列说法正确的是（　　）
A．灯丝释放的电子带正电荷
B．灯丝的原子由原子核和电子构成
C．灯丝释放的电子是经过摩擦产生的
D．安检机与B超机都是利用超声波工作
分类练
考点1 两种电荷
1.（2025·四川自贡）下列关于电和磁的描述不正确的是（　　）
A．图甲：“天算”卫星靠电磁波高速互联
B．图乙：根据该实验装置的原理制成了电动机
C．图丙：油罐车后挂有铁链与地面相连，是为了防止静电带来的危害
D．图丁：用毛皮摩擦过的橡胶棒接触验电器的金属球时，金属箔张开且带负电

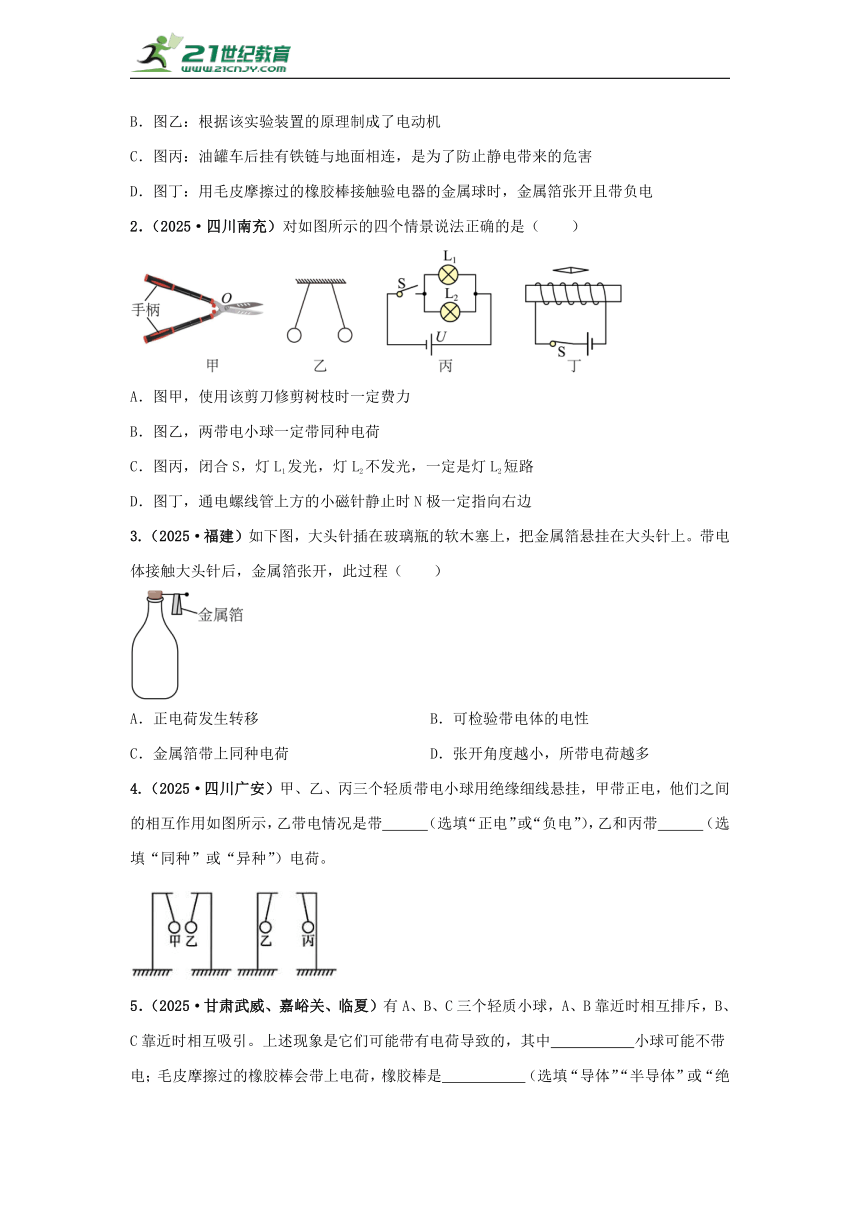

2．（2025·四川南充）对如图所示的四个情景说法正确的是（　　）
A．图甲，使用该剪刀修剪树枝时一定费力
B．图乙，两带电小球一定带同种电荷
C．图丙，闭合S，灯L1发光，灯L2不发光，一定是灯L2短路
D．图丁，通电螺线管上方的小磁针静止时N极一定指向右边
3.（2025·福建）如下图，大头针插在玻璃瓶的软木塞上，把金属箔悬挂在大头针上。带电体接触大头针后，金属箔张开，此过程（　　）
A．正电荷发生转移 B．可检验带电体的电性
C．金属箔带上同种电荷 D．张开角度越小，所带电荷越多
4.（2025·四川广安）甲、乙、丙三个轻质带电小球用绝缘细线悬挂，甲带正电，他们之间的相互作用如图所示，乙带电情况是带 （选填“正电”或“负电”），乙和丙带 （选填“同种”或“异种”）电荷。
5．（2025·甘肃武威、嘉峪关、临夏）有A、B、C三个轻质小球，A、B靠近时相互排斥，B、C靠近时相互吸引。上述现象是它们可能带有电荷导致的，其中 小球可能不带电；毛皮摩擦过的橡胶棒会带上电荷，橡胶棒是 （选填“导体”“半导体”或“绝缘体”）。

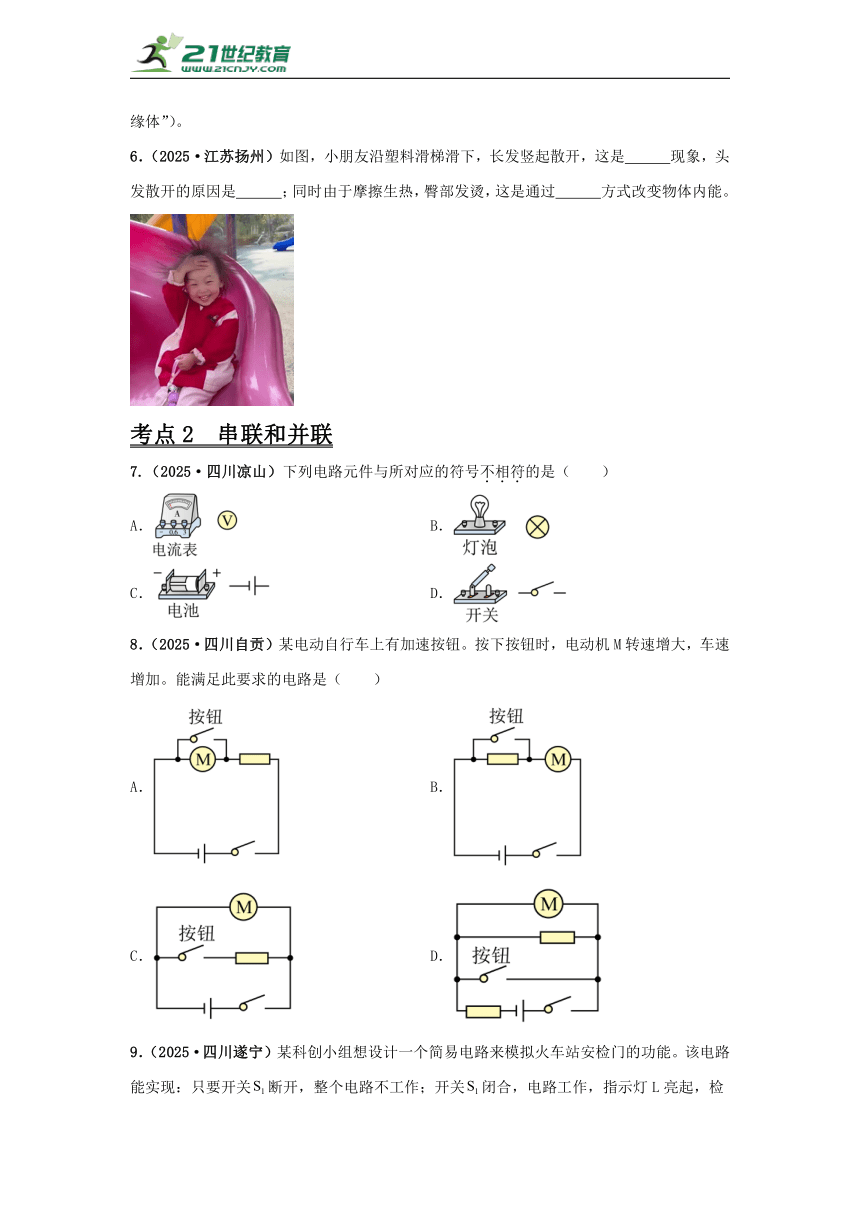

6．（2025·江苏扬州）如图，小朋友沿塑料滑梯滑下，长发竖起散开，这是 现象，头发散开的原因是 ；同时由于摩擦生热，臀部发烫，这是通过 方式改变物体内能。
考点2 串联和并联
7.（2025·四川凉山）下列电路元件与所对应的符号不相符的是（　　）
A． B．
C． D．
8．（2025·四川自贡）某电动自行车上有加速按钮。按下按钮时，电动机M转速增大，车速增加。能满足此要求的电路是（　　）
A． B．
C． D．

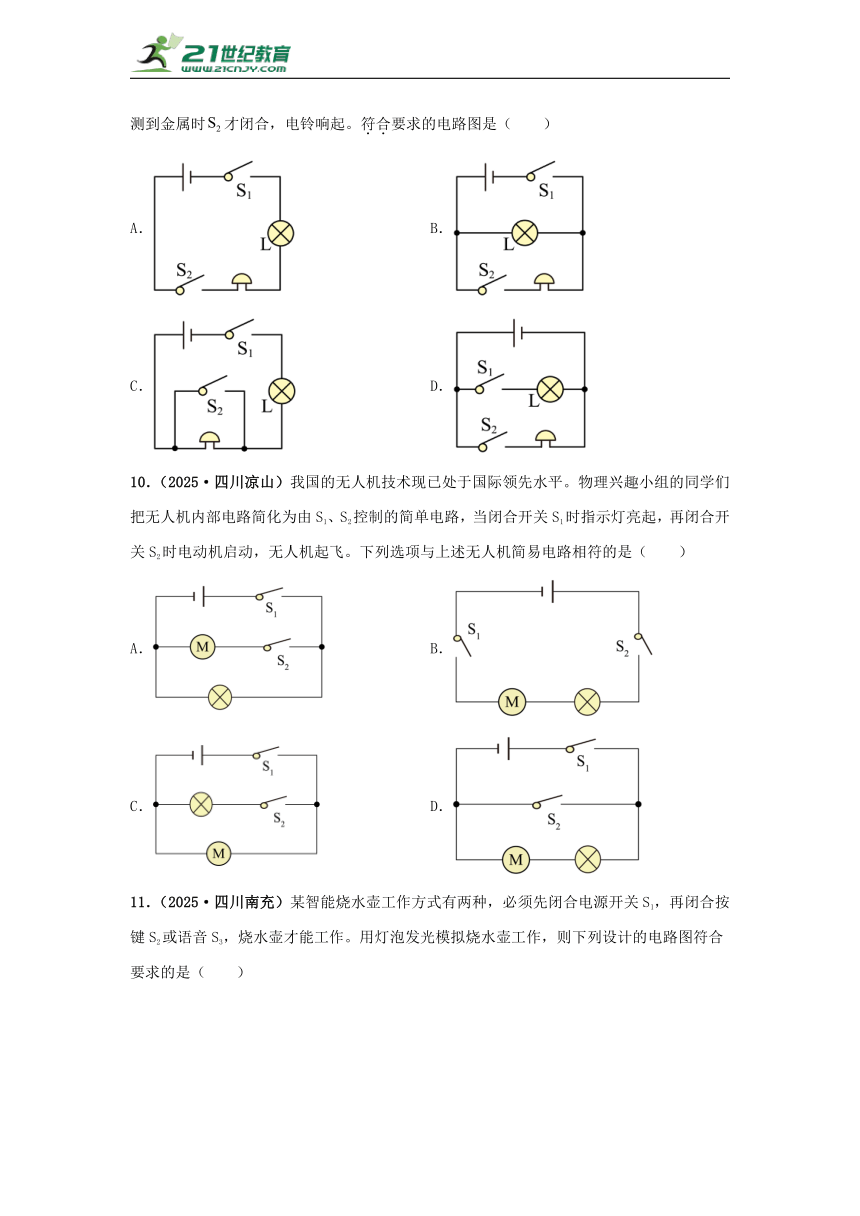

9．（2025·四川遂宁）某科创小组想设计一个简易电路来模拟火车站安检门的功能。该电路能实现：只要开关断开，整个电路不工作；开关闭合，电路工作，指示灯L亮起，检测到金属时才闭合，电铃响起。符合要求的电路图是（　　）
A． B．
C． D．
10．（2025·四川凉山）我国的无人机技术现已处于国际领先水平。物理兴趣小组的同学们把无人机内部电路简化为由S1、S2控制的简单电路，当闭合开关S1时指示灯亮起，再闭合开关S2时电动机启动，无人机起飞。下列选项与上述无人机简易电路相符的是（　　）
A． B．
C． D．
11．（2025·四川南充）某智能烧水壶工作方式有两种，必须先闭合电源开关S1，再闭合按键S2或语音S3，烧水壶才能工作。用灯泡发光模拟烧水壶工作，则下列设计的电路图符合要求的是（　　）
A． B．
C． D．
12．（2025·四川广安）某款国产智能手机有三种解锁方式，人脸识别成功时开关闭合、指纹识别成功时开关闭合、输入密码成功时开关闭合，任意一种方式都可以解锁手机屏幕。下列电路设计符合要求的是（　　）
A． B．
C． D．
13．（2025·江西）某智能门锁通过指纹识别或者芯片感应均可驱动门锁电机开门。如图所示，是某组同学为该门锁设计的四个电路（开关表示指纹识别元件、开关表示芯片感应元件、（M）表示门锁电机、表示保护电阻），其中通过闭合或均能开门的是（　　）
A． B．
C． D．
14．（2025·江苏苏州）小明要设计自动防盗报警电路。要求：开关S闭合后，灯亮电铃不响；当房门被打开时，细导线MN被扯断，灯亮且电铃响。下列电路符合设计要求的是（　　）
A． B． C． D．
15．（2025·四川德阳）小东家楼栋单元门设有门禁系统，他回家时需在门禁处进行人脸识别成功或输入密码正确后，该单元门（电动机）自动打开。若人脸识别成功相当于闭合开关，输入密码正确相当于闭合开关，则下列电路中符合要求的是（　　）
A． B．
C． D．
16．（2025·福建）小闽为康养中心的老人设计服务信号电路图，灯亮表示提醒卫生服务，电铃响表示呼叫医疗服务。下图中不符合要求的是（　　）
A． B． C． D．
17．（2025·安徽）某兴趣小组为了研究利用单刀双掷开关控制小直流电动机的正转、反转和不转，设计了如图所示的电路，、为单刀双掷开关，、为指示灯。规定电流从电动机M的左端流入，电动机正转。下列说法正确的是（　　）
A．接、接时，、均发光，电动机不转
B．接、接时，只有发光，电动机反转
C．接、接时、只有发光，电动机反转
D．接、接时、、均发光，电动机正转
考点3 电流的测量
18.（2025·四川达州）小明学习物理时，爷爷告诉他“物理学是认识世界的科学”，他对下列物理量及其单位匹配错误的是（　　）
A．质量——千克 B．时间——光年
C．电流——安培 D．温度——摄氏度
19．（2025·四川泸州）物理学界常用科学家的名字来命名物理量的单位，以示对科学家卓越贡献的纪念。以下与物理量单位对应正确的是（　　）
A．电流的单位——阿基米德——A
B．力的单位——牛顿——N
C．频率的单位——赫兹——H
D．动能的单位——瓦特——W
20．（2025·安徽）如图所示，为两个相同的验电器，带正电，带负电，的金属箔张开的角度大于的金属箔张开的角度。若用一带绝缘柄的金属棒把和的金属球连接起来，则（　　）

A．电子从M转移到N B．金属棒中始终有电流
C．产生的电流方向从N流向M D．M的金属箔张开的角度减小
考点4 电压
21.（2025·重庆）下列关于中学教室里的物理量最接近实际的是（　　）
A．学生使用的课桌高度约
B．从教室前到后正常步行用时约
C．一盏日光灯正常工作时电流约
D．实验用的一节干电池电压约
22．（2025·四川自贡）下列数据中符合实际的是（　　）
A．人体的正常体温约为26℃ B．中学生正常步行的速度为10m/s
C．一节新干电池的电压为1.5V D．九年级物理课本的质量约为5kg
23．（2025·云南）下列对教室中物理量的估测，最接近实际的是（ ）
A．舒适的室内温度为45℃ B．黑板擦的质量为20kg
C．照明灯正常工作的电压为220V D．橡皮擦从课桌掉落到地面所用时间为60s
24．（2025·四川乐山）下列与生活有关的一些物理数据，最符合实际的是（　　）
A．“”是指空气中粒径为2.5mm的颗粒物
B．托起一个鸡蛋所用的力大约为2N
C．初中生百米赛跑的成绩约为6s
D．我国家庭电路的电压是220V
25.（2025·山东烟台）（多选）如图所示，闭合开关，两个小灯泡L1和L2均能发光。下列关于该电路的分析正确的是（　　）
A．若甲为电流表，则两灯一定并联 B．若乙为电流表，则乙测L1的电流
C．若丙为电流表，则丙测L1的电流 D．若甲为电流表，则乙可能为电压表
考点5 串并联电路中电压特点
26.（2025·四川眉山）如图所示电路中，电源电压恒为。闭合开关，电路正常工作，电压表的示数为。一段时间后，电压表的示数由变为，电流表示数增大。若电路中仅有一处故障，且只发生在上，则电路的故障是（　　）
A．断路 B．断路 C．短路 D．短路
27.（2025·四川成都）在探究“串联电路中的电压特点”实验中，图甲是某小组设计的电路图。
(1)图乙是他们连接的实物电路图，闭合开关，电压表测量 两端的电压。
(2)他们没有将电压表与小灯泡串联的原因是 。（写出一条即可）
(3)某次操作中他们将电压表并联在两端，闭合开关，发现灯泡不亮，灯泡发光，电压表有较小示数，下列分析合理的是（　　）
A．断路 B．短路
C．电阻比电阻小 D．电阻比电阻大
考点6 电阻
28.（2025·福建）空间站中，发光二极管为金鱼藻提供光照，其主要材料属于（　　）
A．导体 B．半导体 C．绝缘体 D．超导体
29．（2025·湖南）如图，某学生发明的塑料插座盖，将暂时不用的插座孔盖起来防止触电。这主要是利用塑料的（　　）
A．绝缘性 B．弹性 C．导电性 D．导热性
30.（2025·福建）将包装口香糖的锡箔纸剪成如图形状，其他条件相同时，C处的横截面积小，电阻 。A、B两端分别与电池正负极接触，观察到C处起火，该现象利用了电流的 效应。
31．（2025·新疆）在绿色照明、智慧照明理念的倡导下，LED灯具正在快速普及。
(1)LED主要是由 （选填“导体”或“半导体”）材料制成的。与白炽灯相比，LED灯工作时消耗的电能绝大部分转化为光能，极少部分转化为内能，所以LED光源又称为 （选填“冷”或“热”）光源。当人体靠近楼道内的智能LED体感灯时，人体辐射的 （选填“紫外线”或“红外线”）会被体感灯感应到，从而灯会变亮；当人远离灯到一定距离时，灯又会熄灭。
(2)某型号吸顶灯经过灯内调制电路将家庭电路的电压变为60V的直流电压，吸顶灯内有4个灯条贴片，每个灯条贴片由20个相同的LED灯珠串联组成，4个灯条贴片并联在60V的电压两端。开关闭合后，所有LED灯珠均能正常发光，则每个LED灯珠的额定电压为 V。已知每个LED灯珠的额定电流为0.15A，则该吸顶灯的总电流为 A。吸顶灯正常工作时，若突然有一个LED灯珠发生了断路故障，则吸顶灯的功率变为 W。
考点7 变阻器
32.（2025·四川成都）小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式，符合要求的是（　　）
A． B．
C． D．
33.（2025·四川达州）一节新干电池电压约为 V，如图所示电阻箱阻值读数为 Ω。
答案解析
创新练
【跨学科实践】
（2025·湖南）某商场有一台棉花糖自助售货机，接通电源后，指示灯L一直发光，人们可通过投币或扫码的方式购买棉花糖。当投币或扫码成功时，对应开关闭合，电动机开始工作，完成棉花糖自动出售服务。下列设计的模拟电路图符合以上要求的是（　　）
A． B．
C． D．
【答案】D
【解析】指示灯L一直发光，说明指示灯L一直与电源相连，不受其他开关控制。投币或扫码成功时，对应开关闭合，电动机开始工作，说明两个开关并联。电动机工作时，指示灯L仍然发光，说明指示灯L和电动机应该是并联关系。故D符合题意，ABC不符合题意。
故选 D。
【中考新考法】
（2025·四川泸州）在家庭实验室，小中给弟弟表演“舞动的纸屑”系列“魔术”。他用音响设备播放《黄河大合唱》，看到静置于扬声器上的纸屑“随歌起舞”，这说明声音是由物体 产生的；他用丝绸摩擦过的玻璃棒靠近纸屑，看到纸屑飞向玻璃棒，这是因为玻璃棒带了 而“隔空吸纸”；如图所示，他左手握住软管下端，靠近纸屑，右手握住软管上方，用力甩动，软管内空气流速增大，压强变 ，纸屑被吸入管内，从上端飞出，好似“天女散花”。
【答案】振动 电荷 小
【解析】[1]音响设备播放《黄河大合唱》发出声音，看到静置于扬声器上的纸屑“随歌起舞”，说明发声的物体在振动，即声音是由物体的振动产生的。
[2]用丝绸摩擦过的玻璃棒，玻璃棒带有电荷，而带电体具有吸引轻小物体的性质，因此看到纸屑飞向玻璃棒。
[3]由于软管内空气流速增大，压强变小，管内压强小于外界压强，纸屑被吸入管内，从上端飞出，好似“天女散花”
【结合生活实际】
（2025·四川广安）下列生活中的物体属于导体的是（　　）
A．自行车橡胶轮胎 B．陶瓷碗
C．金属扳手 D．塑料三角板
【答案】C
【解析】容易导电的物体叫做导体，不容易导电的物体叫做绝缘体。自行车橡胶轮胎、陶瓷碗、塑料三角板不易导电，属于绝缘体，金属容易导电，是导体，故ABD不符合题意，C符合题意。
故选C。
【新科技新情境】
（2025·重庆）如图所示，安检机的核心部件内部包含阴极灯丝和阳极靶，灯丝通电加热后释放电子，加速电子流轰击阳极靶产生X射线。计算机利用不同物质对X射线的吸收差异生成彩色图像进行识别。下列说法正确的是（　　）
A．灯丝释放的电子带正电荷
B．灯丝的原子由原子核和电子构成
C．灯丝释放的电子是经过摩擦产生的
D．安检机与B超机都是利用超声波工作
【答案】B
【解析】A．电子带负电荷，不是带正电荷，故A错误；
B．原子是由位于中心的原子核和核外电子构成的，所以，灯丝的原子由原子核和电子构成，故B正确；
C．灯丝释放的电子是由于灯丝通电加热，使原子中的电子获得能量而逸出，不是经过摩擦产生的，故C错误；
D．安检机是利用X射线工作的，B超机是利用超声波工作的，二者工作原理不同，故D错误。
故选B。
分类练
考点1 两种电荷
1.（2025·四川自贡）下列关于电和磁的描述不正确的是（　　）
A．图甲：“天算”卫星靠电磁波高速互联
B．图乙：根据该实验装置的原理制成了电动机
C．图丙：油罐车后挂有铁链与地面相连，是为了防止静电带来的危害
D．图丁：用毛皮摩擦过的橡胶棒接触验电器的金属球时，金属箔张开且带负电
【答案】B
【解析】A．图甲中"天算"卫星通过电磁波进行高速数据传输，这是现代通信卫星的常用方式，故A正确，不符合题意；
B．图乙展示的是电磁感应实验装置，其原理是法拉第电磁感应定律，根据该原理制成的是发电机而非电动机，故B错误，符合题意；
C．图丙中油罐车后挂的铁链可将运输过程中产生的静电导入大地，避免静电积累引发危险，故C正确，不符合题意；
D．图丁中用毛皮摩擦过的橡胶棒带负电，接触验电器后会使金属箔带上同种电荷而张开，故D正确，不符合题意。
故选B。
2．（2025·四川南充）对如图所示的四个情景说法正确的是（　　）
A．图甲，使用该剪刀修剪树枝时一定费力
B．图乙，两带电小球一定带同种电荷
C．图丙，闭合S，灯L1发光，灯L2不发光，一定是灯L2短路
D．图丁，通电螺线管上方的小磁针静止时N极一定指向右边
【答案】B
【解析】A．图甲，使用该剪刀修剪树枝时，若树枝靠近O点，双手远离O点，动力臂会大于阻力臂，会成为省力杠杆，可以省力，故A错误；
B．图乙，两带电小球相互排斥，根据电荷间相互作用规律可知两带电小球一定带同种电荷，故B正确；
C．图丙，闭合S，两灯并联，灯L1发光，灯L2不发光，则是灯L2所在支路断路。若灯L2短路，灯L1也会被短路，两个均不会发光，所以不可能是灯L2短路，故C错误；
D．图丁，根据安培定则，通电螺线管右端为N极，左端为S极，根据磁极间相互作用规律可知小磁针静止时N极一定指向左边，故D错误。
故选B。
3.（2025·福建）如下图，大头针插在玻璃瓶的软木塞上，把金属箔悬挂在大头针上。带电体接触大头针后，金属箔张开，此过程（　　）
A．正电荷发生转移 B．可检验带电体的电性
C．金属箔带上同种电荷 D．张开角度越小，所带电荷越多
【答案】C
【解析】A.正电荷发生转移，此说法错误。原因是正电荷值得是原子核或质子，正电荷不能转移，发生转移的是电子，故A错误，不符合题意；
B.可检验带电体的电性，此说法错误。验电器箔片张开，只能说明被检测的物体带电，并不知道带的是哪种电荷，故B错误，不符合题意；
C.金属箔带上同种电荷，此说法正确。验电器就是根据同种电荷相互排斥的原理来检测物体带电的，两片箔片带同种电荷互相而张开，故C正确，符合题意；
D.张开角度越小，所带电荷越多，此说法错误。被检测的物体所带电荷越多，验电器箔片张开的角度越大，故D错误，不符合题意。
故选C。
4.（2025·四川广安）甲、乙、丙三个轻质带电小球用绝缘细线悬挂，甲带正电，他们之间的相互作用如图所示，乙带电情况是带 （选填“正电”或“负电”），乙和丙带 （选填“同种”或“异种”）电荷。
【答案】负电 同种
【解析】[1][2]甲、乙、丙三个轻质带电小球用绝缘细线悬挂，图中乙、丙相互排斥，由于同种电荷相互排斥，说明乙、丙一定带同种电荷；甲、乙相互吸引，甲带正电，由于乙一定带电荷，根据异种电荷相互吸引可知，乙一定带负电。
5．（2025·甘肃武威、嘉峪关、临夏）有A、B、C三个轻质小球，A、B靠近时相互排斥，B、C靠近时相互吸引。上述现象是它们可能带有电荷导致的，其中 小球可能不带电；毛皮摩擦过的橡胶棒会带上电荷，橡胶棒是 （选填“导体”“半导体”或“绝缘体”）。
【答案】C 绝缘体
【解析】[1]同种电荷相互排斥，A、B靠近时相互排斥，说明A、B带同种电荷；B、C靠近时相互吸引，因为异种电荷相互吸引，带电体具有吸引轻小物体的性质，B是带电体，所以C可能带与B不同的电荷，也可能不带电。
[2]由于橡胶棒不容易导电，所以橡胶棒是绝缘体。
6．（2025·江苏扬州）如图，小朋友沿塑料滑梯滑下，长发竖起散开，这是 现象，头发散开的原因是 ；同时由于摩擦生热，臀部发烫，这是通过 方式改变物体内能。
【答案】摩擦起电 同种电荷相互排斥 做功
【解析】[1]小朋友沿塑料滑梯滑下，小朋友与塑料滑梯摩擦，使得小朋友和塑料滑梯都带上了电，这是摩擦起电现象。
[2]小朋友的头发由于摩擦带上了同种电荷，同种电荷相互排斥，所以小朋友的头发散开。
[3]摩擦过程中机械能转化为内能，所以臀部发烫，这是用做功的方式来改变物体的内能。
考点2 串联和并联
7.（2025·四川凉山）下列电路元件与所对应的符号不相符的是（　　）
A． B．
C． D．
【答案】A
【解析】由图可知，灯泡、电池、开关与所对应的电路符号是相符的，而电流表的电路符号是，故A符合题意，BCD不符合题意。
故选A。
8．（2025·四川自贡）某电动自行车上有加速按钮。按下按钮时，电动机M转速增大，车速增加。能满足此要求的电路是（　　）
A． B．
C． D．
【答案】B
【解析】A．由图可知，按下按钮时，电动机被短路，电动机不工作，车速为零，故A不符合题意；
B．由图可知，按钮开关断开，电阻和电动机串联，按下按钮时，电阻被短路，只有电动机的简单电路，电动机两端的电压增大，转速增大，车速增加，故B符合题意；
C．由图可知，电动机和电阻并联，按钮开关控制电阻，由并联电路的特点可知，按下按钮时，电动机的转速不变，故C不符合题意；
D．由图可知，两个开关断开，电动机和一个电阻并联再和另一个电阻串联，两个开关闭合，电动机被短路，电动机不工作，故D不符合题意。
故选B。
9．（2025·四川遂宁）某科创小组想设计一个简易电路来模拟火车站安检门的功能。该电路能实现：只要开关断开，整个电路不工作；开关闭合，电路工作，指示灯L亮起，检测到金属时才闭合，电铃响起。符合要求的电路图是（　　）
A． B．
C． D．
【答案】B
【解析】开关断开，整个电路不工作；开关闭合，电路工作，说明在干路 。指示灯L亮起，检测到金属时才闭合，电铃响起，说明L与电铃并联，控制电铃。
A．电铃与L串联，、均闭合时，指示灯和电铃才同时工作， 不符合L先亮、电铃后响的要求，故A不符合题意；
B．B图中，在干路，控制整个电路；L与电铃并联，控制电铃，故B符合题意；
C．C图中，闭合时，电铃被短路，不会响，故C不符合题意；
D．只控制L，不能控制整个电路，故D不符合题意。
故选B。
10．（2025·四川凉山）我国的无人机技术现已处于国际领先水平。物理兴趣小组的同学们把无人机内部电路简化为由S1、S2控制的简单电路，当闭合开关S1时指示灯亮起，再闭合开关S2时电动机启动，无人机起飞。下列选项与上述无人机简易电路相符的是（　　）
A． B．
C． D．
【答案】A
【解析】经分析可知，指示灯和电动机并联，开关S1位于干路，开关S2位于电动机支路。
A．由电路图可知，开关S1闭合时指示灯亮起，再闭合S2时电动机工作，故A符合题意；
B．由电路图可知，开关S1闭合时电动机和指示灯都不工作，再闭合S2时电动机和指示灯同时工作，故B不符合题意；
C．由电路图可知，开关S1闭合时电动机工作，再闭合S2时指示灯亮起，故C不符合题意；
D．由电路图可知，开关S1闭合时电动机和指示灯都工作，再闭合S2时会造成电源短路，故D不符合题意。
故选A。
11．（2025·四川南充）某智能烧水壶工作方式有两种，必须先闭合电源开关S1，再闭合按键S2或语音S3，烧水壶才能工作。用灯泡发光模拟烧水壶工作，则下列设计的电路图符合要求的是（　　）
A． B．
C． D．
【答案】A
【解析】由题干“必须先闭合电源开关S1”可知S1为总开关应该在干路上，“再闭合按键S2或语音S3”说明开关S2和开关S3是并联，故A符合题意，BCD不符合题意。
故选A。
12．（2025·四川广安）某款国产智能手机有三种解锁方式，人脸识别成功时开关闭合、指纹识别成功时开关闭合、输入密码成功时开关闭合，任意一种方式都可以解锁手机屏幕。下列电路设计符合要求的是（　　）
A． B．
C． D．
【答案】C
【解析】由题知，人脸识别（S1）、指纹识别（S2）、密码识别（S3），只要其中一种方式识别成功，手机解锁，所以三个开关互不影响，应并联后再与M串联在电源上，故ABD不符合题意，C符合题意。
故选C。
13．（2025·江西）某智能门锁通过指纹识别或者芯片感应均可驱动门锁电机开门。如图所示，是某组同学为该门锁设计的四个电路（开关表示指纹识别元件、开关表示芯片感应元件、（M）表示门锁电机、表示保护电阻），其中通过闭合或均能开门的是（　　）
A． B．
C． D．
【答案】B
【解析】当来人指纹识别正确时（S1闭合）或者芯片感应元件（S2闭合），有两个条件之一开锁装置接通，门打开，则这两个开关并联，再与开锁装置串联。故B符合题意，ACD不符合题意。
故选B。
14．（2025·江苏苏州）小明要设计自动防盗报警电路。要求：开关S闭合后，灯亮电铃不响；当房门被打开时，细导线MN被扯断，灯亮且电铃响。下列电路符合设计要求的是（　　）
A． B． C． D．
【答案】C
【解析】A．S闭合时，铃响，灯被短路，灯不亮，MN被扯断后灯亮铃也响，故A不符合题意；
B．S闭合时，灯和铃并联，此时灯亮铃响，MN扯断后，灯所在支路断路，此时铃响灯不亮，故B不符合题意；
C．S闭合时，铃被短路，此时灯亮铃不响，MN扯断后灯和铃串联，灯亮且铃响，故C符合题意；
D．S闭合时，灯和铃并联，此时灯亮且铃响，MN扯断后，铃所在之路断路，此时灯亮铃不响，故D不符合题意。
故选C。
15．（2025·四川德阳）小东家楼栋单元门设有门禁系统，他回家时需在门禁处进行人脸识别成功或输入密码正确后，该单元门（电动机）自动打开。若人脸识别成功相当于闭合开关，输入密码正确相当于闭合开关，则下列电路中符合要求的是（　　）
A． B．
C． D．
【答案】B
【解析】根据题意可知，门禁处进行人脸识别成功或输入密码正确后，该单元门（电动机）自动打开，说明人脸识别开关与输入密码开关是并联关系，电动机处在干路中，故B符合题意，ACD不符合题意。
故选B。
16．（2025·福建）小闽为康养中心的老人设计服务信号电路图，灯亮表示提醒卫生服务，电铃响表示呼叫医疗服务。下图中不符合要求的是（　　）
A． B． C． D．
【答案】C
【解析】ABD．图中灯和电铃并联，各个支路都有一个开关独立工作，且开关只控制这一条支路的通断，符合设计要求，故ABD不符合题意；
C．图中S2开关在干路上，控制整个电路，干路开关不闭合整个电路都不工作，不能使电铃和灯独立工作，S2闭合电铃工作，只闭合开关S1都不工作，两开关都闭合电铃和灯一起工作，不符合设计要求，故C符合题意。
故选C。
17．（2025·安徽）某兴趣小组为了研究利用单刀双掷开关控制小直流电动机的正转、反转和不转，设计了如图所示的电路，、为单刀双掷开关，、为指示灯。规定电流从电动机M的左端流入，电动机正转。下列说法正确的是（　　）
A．接、接时，、均发光，电动机不转
B．接、接时，只有发光，电动机反转
C．接、接时、只有发光，电动机反转
D．接、接时、、均发光，电动机正转
【答案】C
【解析】A．接、接时，由图可知电流无法从电源正极出发后回到电源负极，整个电路没有构成闭合回路，电路中没有电流通过，则、均不发光，电动机不转，故A错误；
B．接、接时，由图可知电流从电源正极出发后经、电动机回到电源负极，则只有发光，电流从电动机的左端流入，电动机正转，故B错误；
C．接、接时，由图可知电流从电源正极出发后经、电动机回到电源负极，则只有发光，电流从电动机的右端流入，电动机反转，故C正确；
D．接、接时、由图可知电源没有接入电路，则、均不发光，电动机不转，故D错误。
故选C。
考点3 电流的测量
18.（2025·四川达州）小明学习物理时，爷爷告诉他“物理学是认识世界的科学”，他对下列物理量及其单位匹配错误的是（　　）
A．质量——千克 B．时间——光年
C．电流——安培 D．温度——摄氏度
【答案】B
【解析】A．质量是物体所含物质的多少，其国际单位是千克，符号为kg，这是正确的单位匹配，故A正确，不符合题意；
B．时间是描述事件持续长短的物理量，其国际单位是秒，符号为s；而光年是长度单位，指光在真空中一年时间所走的距离，故将时间单位说成光年是错误的，故B错误，符合题意；
C．电流是表示电荷流动强弱的物理量，其国际单位是安培，符号为A，这是正确的单位匹配，故C正确，不符合题意；
D．温度是表示物体冷热程度的物理量，常用单位是摄氏度，符号为℃，这是正确的单位匹配，故D正确，不符合题意。
故选B。
19．（2025·四川泸州）物理学界常用科学家的名字来命名物理量的单位，以示对科学家卓越贡献的纪念。以下与物理量单位对应正确的是（　　）
A．电流的单位——阿基米德——A
B．力的单位——牛顿——N
C．频率的单位——赫兹——H
D．动能的单位——瓦特——W
【答案】B
【解析】A．电流的单位是安培（A），由科学家安培命名，阿基米德以浮力原理闻名，与电流无关，故A错误；
B．力的单位是牛顿（N），由牛顿命名，符合物理量、科学家和符号的对应关系，故B正确；
C．频率的单位是赫兹（Hz），符号应为Hz，故C错误；
D．动能的单位是焦耳（J），属于能量单位；瓦特（W）是功率单位，故D错误。
故选B。
20．（2025·安徽）如图所示，为两个相同的验电器，带正电，带负电，的金属箔张开的角度大于的金属箔张开的角度。若用一带绝缘柄的金属棒把和的金属球连接起来，则（　　）

A．电子从M转移到N B．金属棒中始终有电流
C．产生的电流方向从N流向M D．M的金属箔张开的角度减小
【答案】D
【解析】带正电，带负电，的金属箔张开的角度大于的金属箔张开的角度，说明M所带电荷数大于N所带电荷数。用一带绝缘柄的金属棒把和的金属球连接起来，连接的瞬间，电子从N到M移动，N带的负电荷减少，金属箔的张角减小，M带正电荷减少，金属箔的张角减小，当两个验电器所带电荷平衡后，电子将不再定向移动，即金属棒中不再有电流；而电流方向与自由电子定向移动的方向相反，所以金属棒中的瞬间电流方向是M→N，故D符合题意，ABC不符合题意。
故选D。
考点4 电压
21.（2025·重庆）下列关于中学教室里的物理量最接近实际的是（　　）
A．学生使用的课桌高度约
B．从教室前到后正常步行用时约
C．一盏日光灯正常工作时电流约
D．实验用的一节干电池电压约
【答案】A
【解析】A．中学生课桌的高度一般要设计成中学生坐着时能保持一个合适的姿势，所以课桌的高度一般设计成身高的一半左右，中学生的正常身高约为160cm到170cm左右，课桌高度约为80cm=0.8m左右，故A符合题意；
B．教室长度约10m，正常步行速度约1m/s，所需时间约10s，90s过长，故B不符合题意；
C．日光灯功率约40W，工作时的电流
30A远大于实际值，故C不符合题意；
D．不同的电源提供不同的电压，实验用的一节干电池电压约1.5V，36V不符合实际，故D不符合题意。
故选A。
22．（2025·四川自贡）下列数据中符合实际的是（　　）
A．人体的正常体温约为26℃ B．中学生正常步行的速度为10m/s
C．一节新干电池的电压为1.5V D．九年级物理课本的质量约为5kg
【答案】C
【解析】A．人体的正常体温约为36℃~37℃，26℃明显过低，故A不符合题意；
B．中学生正常步行速度约为1.1~1.5m/s，10m/s远超步行速度，故B不符合题意；
C．不同电源提供的电压不同，一节新干电池的电压为1.5V，故C符合题意；
D．一个苹果质量约200g，九年级物理课本质量与两个苹果的质量差不多，九年级物理课本质量通常在400g左右，故D不符合题意。
故选C。
23．（2025·云南）下列对教室中物理量的估测，最接近实际的是（ ）
A．舒适的室内温度为45℃ B．黑板擦的质量为20kg
C．照明灯正常工作的电压为220V D．橡皮擦从课桌掉落到地面所用时间为60s
【答案】C
【解析】A．人的正常体温为37摄氏度，室内温度为25摄氏度较舒适，故A不符合题意；
B．一个苹果的质量约200g，黑板擦的质量比一个苹果的质量小，约为100g，故B不符合题意；
C．我国家庭电路的电压为220V，照明灯正常工作的电压为220V，故C符合题意；
D．橡皮擦从课桌掉落到地面所用时间较快，约为0.4s，故D不符合题意。
故选C。
24．（2025·四川乐山）下列与生活有关的一些物理数据，最符合实际的是（　　）
A．“”是指空气中粒径为2.5mm的颗粒物
B．托起一个鸡蛋所用的力大约为2N
C．初中生百米赛跑的成绩约为6s
D．我国家庭电路的电压是220V
【答案】D
【解析】A．空气中PM2.5是指粒径小于或等于2.5微米的颗粒物，不是2.5mm的颗粒物，故A不符合题意；
B．一个鸡蛋的重力约为0.5N，所以托起一个鸡蛋的力约为0.5N，故B不符合题意；
C．我国短跑名将苏炳添的百米最好成绩为9.83s，初中生的百米成绩在14s左右，故C不符合题意；
D．由常见的电压知识可知，我国家庭电路的电压是220V，故D符合题意。
故选D。
25.（2025·山东烟台）（多选）如图所示，闭合开关，两个小灯泡L1和L2均能发光。下列关于该电路的分析正确的是（　　）
A．若甲为电流表，则两灯一定并联 B．若乙为电流表，则乙测L1的电流
C．若丙为电流表，则丙测L1的电流 D．若甲为电流表，则乙可能为电压表
【答案】AC
【解析】电流表在电路中相当于导线，应串联在被测电路中，电压表在电路中相当于断路，应并联在被测电路两端，当两个小灯泡均能发光时，电路处于通路状态，故两只小灯泡只有并联与串联两种连接方式：
当小灯泡串联时：
电路中电流只有一条路径经过灯泡L1和L2，故电流流过途径如图所示：
故甲、乙为电压表，丙为电流表，甲测量L1和L2的总电压，乙测量L2两端的电压，丙测量电路电流，也可以认为是测量通过L1或L2的电流。
当小灯泡并联时：
电路中电流有两条路径，分别经过灯泡L1和L2，故电流流过途径如图所示：
故甲、乙为电流表，丙为电压表，甲与L2串联，测量通过L2的电流，乙接在干路上，测量电路总电流，丙接在L2两端，也可以认为是接在电源或L1两端，可以认为是测量L2、 L1或电源两端的电压。
A．当甲为电流表，则两灯一定并联，故A正确；
B．若乙为电流表，乙测干路电流，故B错误；
C．若丙为电流表，两灯一定串联，丙可以测L1的电流，故C正确；
D．若甲为电流表，则乙一定为电流表，故D错误。
故选AC。
考点5 串并联电路中电压特点
26.（2025·四川眉山）如图所示电路中，电源电压恒为。闭合开关，电路正常工作，电压表的示数为。一段时间后，电压表的示数由变为，电流表示数增大。若电路中仅有一处故障，且只发生在上，则电路的故障是（　　）
A．断路 B．断路 C．短路 D．短路
【答案】C
【解析】AB．电路正常工作，和串联，电流表测串联电路的电流，电压表测两端电压，一段时间后，电流表示数增大，说明电路中不可能发生断路，故A不符合题意，B不符合题意；
CD．电压表的示数由变为，电压表示数变大，说明短路，故C不符合题意，D不符合题意。
故选C。
27.（2025·四川成都）在探究“串联电路中的电压特点”实验中，图甲是某小组设计的电路图。
(1)图乙是他们连接的实物电路图，闭合开关，电压表测量 两端的电压。
(2)他们没有将电压表与小灯泡串联的原因是 。（写出一条即可）
(3)某次操作中他们将电压表并联在两端，闭合开关，发现灯泡不亮，灯泡发光，电压表有较小示数，下列分析合理的是（　　）
A．断路 B．短路
C．电阻比电阻小 D．电阻比电阻大
【答案】(1)和 (2)电压表应与所测用电器并联 (3)C
【解析】（1）由图乙可知电压表并联在和两端，则电压表测量的是和两端的总电压。
（2）根据电压表的使用方法，电压表应并联在用电器两端，如果电压表串联在电路中，整个电路相当于断路，电压表测量电源电压。
（3）根据题意可知灯泡发光，所以电路不可能断路；电压表有较小示数，说明不可能短路；灯泡不亮，说明的实际功率太小，串联电路电流处处相等，根据可知，电阻比电阻小，故C符合题意，ABD不符合题意。
故选C。
考点6 电阻
28.（2025·福建）空间站中，发光二极管为金鱼藻提供光照，其主要材料属于（　　）
A．导体 B．半导体 C．绝缘体 D．超导体
【答案】B
【解析】发光二极管，也就是LED，是一种固态的半导体器件，它可以直接把电能转化为光能，LED的核心是一个半导体晶片，其主要材料为半导体材料。故B符合题意，ACD不符合题意。
故选B。
29．（2025·湖南）如图，某学生发明的塑料插座盖，将暂时不用的插座孔盖起来防止触电。这主要是利用塑料的（　　）
A．绝缘性 B．弹性 C．导电性 D．导热性
【答案】A
【解析】A．绝缘性是指物体不导电的性质。插座中存在电流，如果人不小心接触到插座孔内的带电部分，就会发生触电事故。而塑料具有良好的绝缘性，用塑料制作插座盖，将暂时不用的插座孔盖起来，可以防止人接触到插座孔内的带电部分，从而避免触电事故的发生。所以这主要是利用了塑料的绝缘性，故A符合题意。；
B．弹性是指物体在受力变形后能够恢复原状的性质。虽然塑料可能具有一定的弹性，但弹性并不是制作插座盖防止触电的主要原因，弹性主要与插座盖的安装和使用的便利性有关，而不是与防止触电的功能直接相关，故B不符合题意；
C．导电性是指物体能够传导电流的性质。如果塑料具有导电性，那么用它制作的插座盖就无法起到防止触电的作用，反而会使触电的风险增加。所以制作插座盖不能利用塑料的导电性，故C不符合题意；
D．导热性是指物体传导热量的能力。插座盖的主要作用是防止触电，与导热性无关。而且在正常使用插座时，插座产生的热量通常较小，不需要利用塑料的导热性来散热，故D不符合题意。
故选A。
30.（2025·福建）将包装口香糖的锡箔纸剪成如图形状，其他条件相同时，C处的横截面积小，电阻 。A、B两端分别与电池正负极接触，观察到C处起火，该现象利用了电流的 效应。
【答案】大 热
【解析】[1]导体的电阻与导体的材料、长度和横截面积等因素有关，其他条件相同时，导体的长度越长、横截面积越小导体的电阻越大，由图可知，其他条件相同时，C处的横截面积小，故C处的电阻大。
[2] A、B两端分别与电池正负极接触，观察到C处起火，说明电流通过导体产生了热量，即电能转化成内能，这种现象叫做电流的热效应。
31．（2025·新疆）在绿色照明、智慧照明理念的倡导下，LED灯具正在快速普及。
(1)LED主要是由 （选填“导体”或“半导体”）材料制成的。与白炽灯相比，LED灯工作时消耗的电能绝大部分转化为光能，极少部分转化为内能，所以LED光源又称为 （选填“冷”或“热”）光源。当人体靠近楼道内的智能LED体感灯时，人体辐射的 （选填“紫外线”或“红外线”）会被体感灯感应到，从而灯会变亮；当人远离灯到一定距离时，灯又会熄灭。
(2)某型号吸顶灯经过灯内调制电路将家庭电路的电压变为60V的直流电压，吸顶灯内有4个灯条贴片，每个灯条贴片由20个相同的LED灯珠串联组成，4个灯条贴片并联在60V的电压两端。开关闭合后，所有LED灯珠均能正常发光，则每个LED灯珠的额定电压为 V。已知每个LED灯珠的额定电流为0.15A，则该吸顶灯的总电流为 A。吸顶灯正常工作时，若突然有一个LED灯珠发生了断路故障，则吸顶灯的功率变为 W。
【答案】(1)半导体 冷 红外线 (2)3 0.6 27
【解析】（1）[1]半导体的导电性能介于导体与绝缘体之间，LED主要是由半导体材料制成的。
[2]LED灯工作时消耗的电能绝大部分转化为光能，极少部分转化为内能，产生的热量少，所以LED光源又称为冷光源。
[3]智能LED体感灯能感知人体辐射的红外线，从而使灯会变亮；当人远离灯到一定距离时，灯又会熄灭。
（2）[1]每个LED灯珠的额定电压为
[2]每个灯条贴片中灯泡串联，通过灯泡的电流相等，已知每个LED灯珠的额定电流为0.15A，4个灯条贴片并联，则该吸顶灯的总电流
[3]吸顶灯正常工作时，若突然有一个LED灯珠发生了断路故障，该LED灯所在的支路不能工作，此时3各贴条灯片并联在60V电压两端，则吸顶灯的功率变为
考点7 变阻器
32.（2025·四川成都）小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式，符合要求的是（　　）
A． B．
C． D．
【答案】B
【解析】根据题目信息，接入的滑动变阻器与小灯泡构成串联，要求滑片向左滑动灯泡变暗，即总电流变小，总电阻变大，根据串联电阻规律，滑动变阻器阻值要增大，说明向左滑动远离下接线柱，下接线柱接右边，且要“一上一下”连接，故ACD不符合题意，B符合题意。
故选B。
33.（2025·四川达州）一节新干电池电压约为 V，如图所示电阻箱阻值读数为 Ω。
【答案】1.5 2096
【解析】[1]不同电源的电压不同，一节新干电池电压约为1.5V。
[2]由图可知，此变阻箱接入电路的电阻为2×1000Ω+0×100Ω+9×10Ω+6×1Ω=2096Ω。
