苏科版 九年级上册
第十三章 简单电路
三、电流和测量电流
01
02
03
04
05
CONTENTS
电流
测量电流

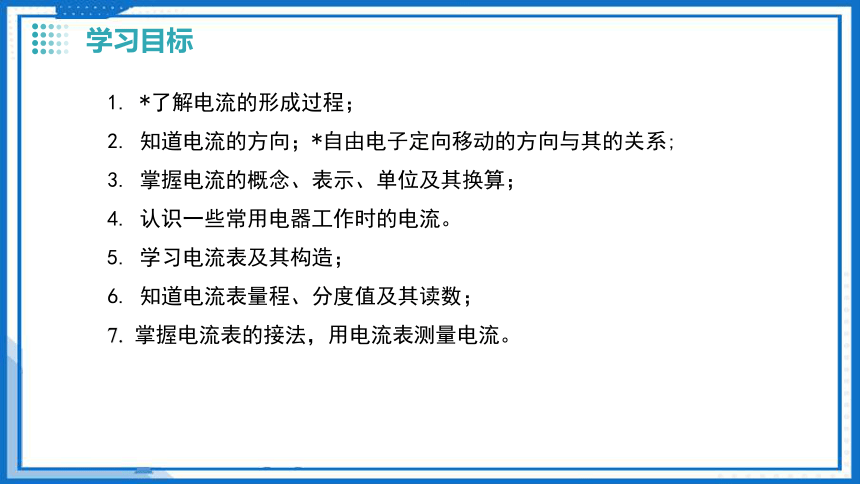

学习目标
1. *了解电流的形成过程；
2. 知道电流的方向；*自由电子定向移动的方向与其的关系;
3. 掌握电流的概念、表示、单位及其换算；
4. 认识一些常用电器工作时的电流。
5. 学习电流表及其构造；
6. 知道电流表量程、分度值及其读数；
7. 掌握电流表的接法，用电流表测量电流。

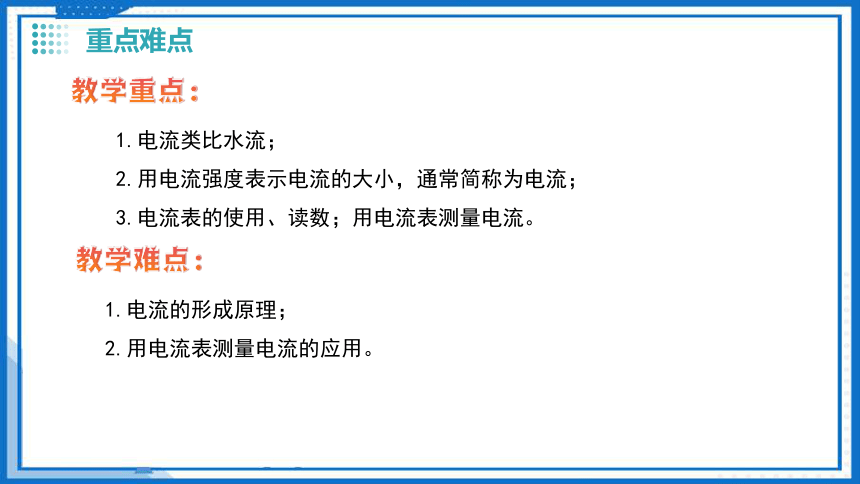

重点难点
教学重点：
1.电流类比水流；
2.用电流强度表示电流的大小，通常简称为电流；
3.电流表的使用、读数；用电流表测量电流。
1.电流的形成原理；
2.用电流表测量电流的应用。
教学难点：
情景引入

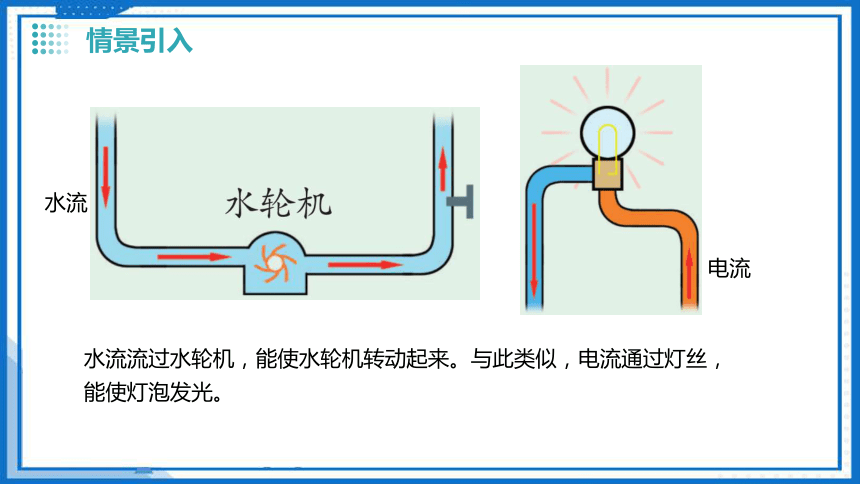

水流流过水轮机，能使水轮机转动起来。与此类似，电流通过灯丝，能使灯泡发光。
电流
水流
PART ONE
电流
探究新知

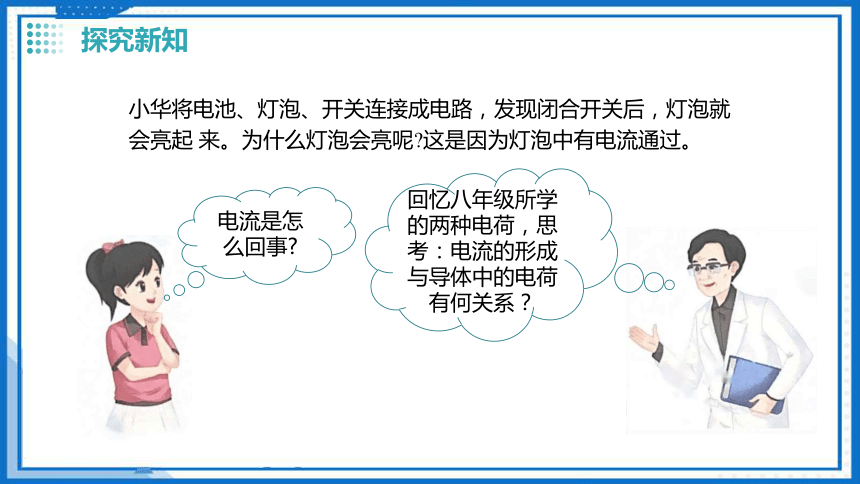

小华将电池、灯泡、开关连接成电路，发现闭合开关后，灯泡就会亮起 来。为什么灯泡会亮呢 这是因为灯泡中有电流通过。
电流是怎么回事
回忆八年级所学的两种电荷，思考：电流的形成与导体中的电荷有何关系？
导体内部有大量可以自由移动的电荷
不通电时，自由电荷的运动情况
导线、小灯泡的灯丝都是金属做的。金属里面有大量自由电荷,如自由电子，它们可以自由移动。金属内自由电荷运动的方向是杂乱无章的。

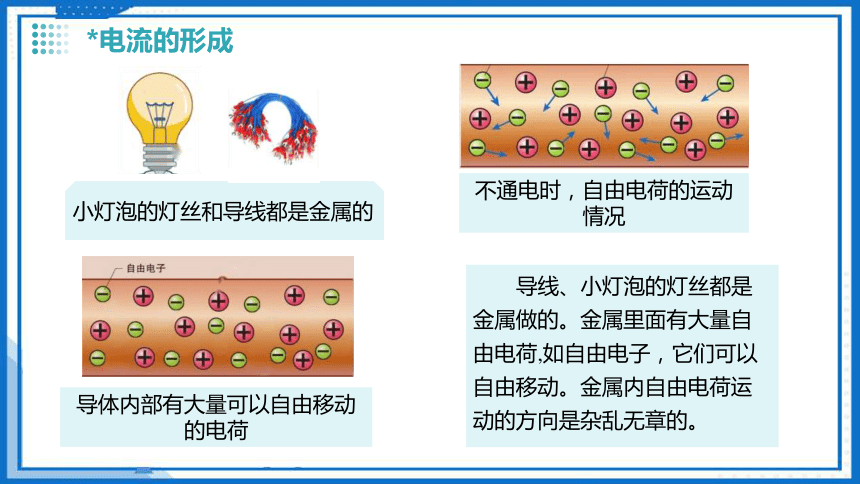

*电流的形成
小灯泡的灯丝和导线都是金属的

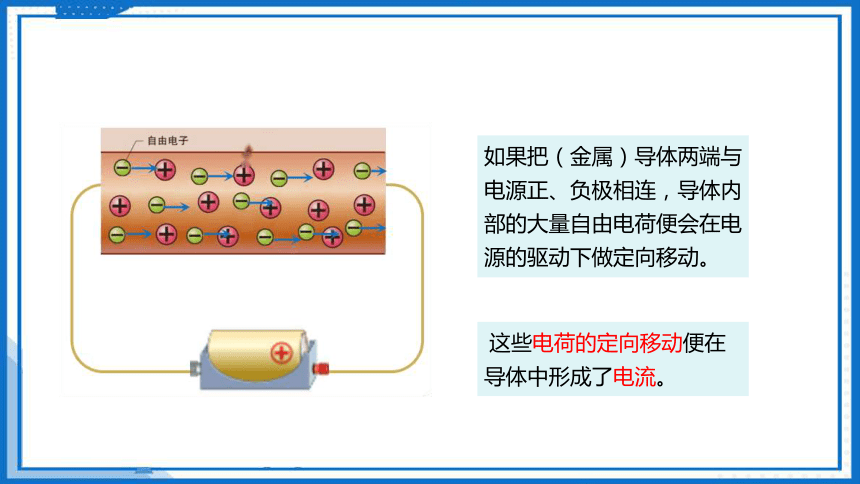

如果把（金属）导体两端与电源正、负极相连，导体内部的大量自由电荷便会在电源的驱动下做定向移动。
这些电荷的定向移动便在导体中形成了电流。

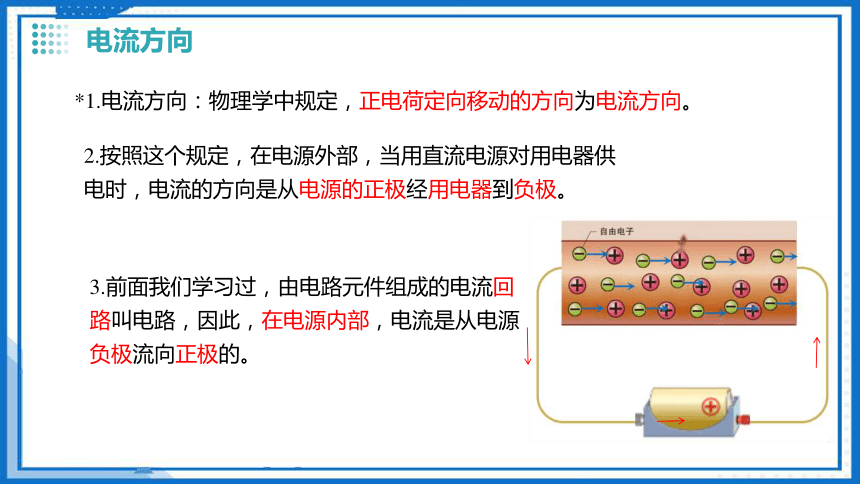

*1.电流方向：物理学中规定，正电荷定向移动的方向为电流方向。
2.按照这个规定，在电源外部，当用直流电源对用电器供电时，电流的方向是从电源的正极经用电器到负极。
3.前面我们学习过，由电路元件组成的电流回路叫电路，因此，在电源内部，电流是从电源负极流向正极的。
电流方向

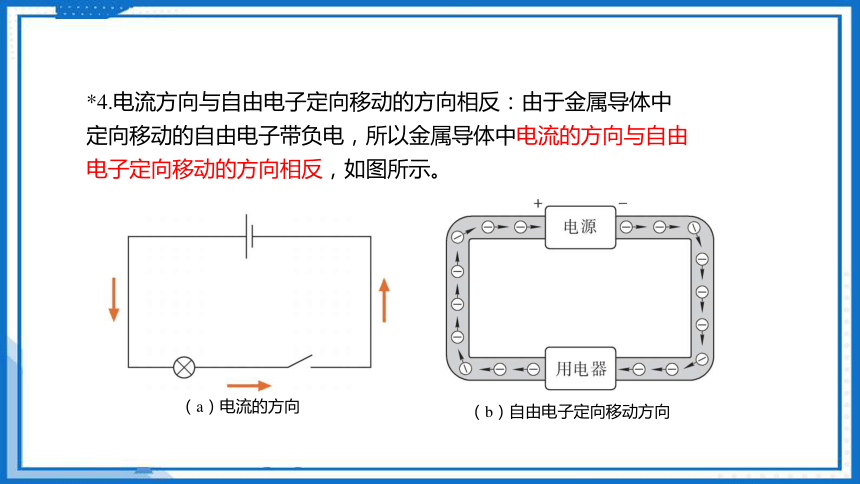

*4.电流方向与自由电子定向移动的方向相反：由于金属导体中定向移动的自由电子带负电，所以金属导体中电流的方向与自由电子定向移动的方向相反，如图所示。
（a）电流的方向
（b）自由电子定向移动方向

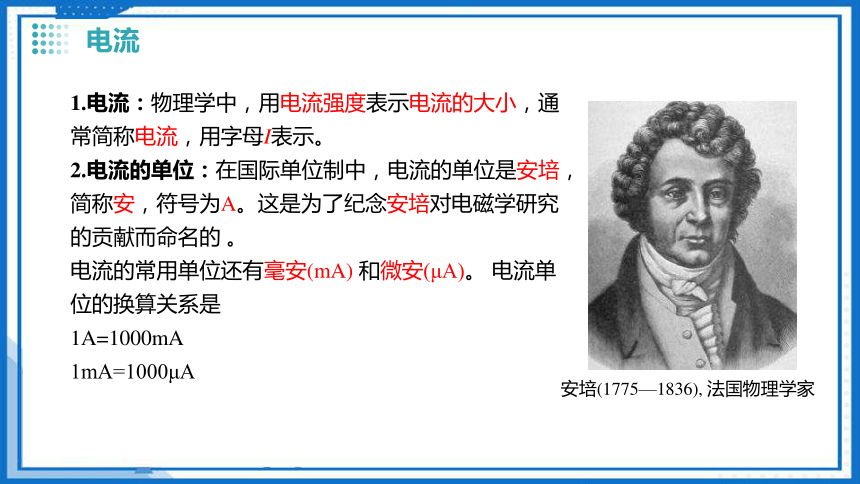

1.电流：物理学中，用电流强度表示电流的大小，通常简称电流，用字母I表示。
2.电流的单位：在国际单位制中，电流的单位是安培，简称安，符号为A。这是为了纪念安培对电磁学研究的贡献而命名的 。
电流的常用单位还有毫安(mA) 和微安(μA)。 电流单位的换算关系是
1A=1000mA
1mA=1000μA
电流
安培(1775—1836), 法国物理学家
如图13-21所示 ，不同用电器工作时的电流有大有小。 即使是同一个用电器，由于工作状态不同 ， 电流大小也可能不同 。
电子手表：1~2μA
手 机 ：
待机电流为15～50 mA
开机电流为60～300mA
发射电流为200～400 mA
电扇：0.1～0.5A
教室中的LED 照明 灯：约150mA
一些常见用电器的电流值
冰箱：0.5～1.5A
微波炉：2～5A
电饭锅：3~5A
柜式空调：10～20A
PART TWO
测量电流
电路中的电流可以用电流表测量，在电路图中，电流表用符号 表示。如图是实验室常用的电流表。
电流表
电流表
A
电流表的构造
刻度盘
调零螺母
正接线柱（有2个）
负接线柱
单 位
指 针
电流表的构造
有三个接线柱，两个量程
①. 使用“-”与“0.6”接线柱时
量程为：0～0.6 A
分度值：0.02A
②. 使用“-”与“3”接线柱时
量程为：0～3 A
分度值：0.1A
接 “-”“0.6”时，量程0~0.6A，每大格0.2A，每小格0.02A；
接 “-”“3”时，量程0~3A，每大格1A，每小格0.1A
1. 实验室常用电流表有几个接线柱？几个量程？每个量程的分度值是多少？
2. 如何选择电流表的量程？
观察电流表
使用电流表的注意事项
1.使用前应先检查指针是否指零，若有偏差，则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。
2.必须把电流表串联在待测电路中， 使电流从标有“0.6”或“3”的接线柱流入电流表，从标有“-”的接线柱流出。
3.被测电流的大小不能超过电流表的量程。测量电流时，一般先试用大量程，若电流表示数在小量程范围内，则应改用小量程，使测量结果更为精确。
4.绝不允许把电流表直接连接到电源的两极(如右图所示)。
信息快递
提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
1. 实验器材如图所示 ， 请在虚线框中画出用电流表测量灯泡电流的电路图 。
2.根据画出的电路图连接电路，正确选择电流表的量程。
3. 闭合开关，记录电流表的示数。
用电流表测量电流
电流表接入电路前，应选择合适的量程。电流表在电路中的正确接法如图所示，连接时应将电流表串联在被测电路中，且使电流从红色（或 “+ ”）接线柱流入，从黑色（或“-”）接线柱流出。
①确定量程：看接线柱。
“0.6，-”表示满偏电流为0.6A，量程为0~0.6A；
“3，-”表示满偏电流为3A，量程为0~3A。
②确定分度值：看小格。
根据量程判断一大格和一小格大小，求出分度值。
③读数：
a．当指针稳定后读数，防止左右摆动。
b．正视示数，视线与刻度垂直。
c．
电流表
电流表的读数
1．电流表的示数如图所示，此时电流为 A。
0.22
练一练
2．如图所示的电流表，由图可知，当选大量程时，指针所指的电流为 A，选小量程时，指针所指的电流为 A。
1.6
0.32
想一想
指出下图中电流表的连接错误。
电流表的错误接法
（a），电流表正负极接反；
（b），电流表直接连在电源的两极；
（c），电流表没有串接在被测电路中。
1 ．电流是表示 的物理量，用符号 表示。电流的单位为 ，简称安，符号 。比安培小的单位还有 （mA）和 (μA）。1A= mA ；1mA= μA 。
电流强弱
I
安培
A
毫安
微安
103
103
课堂练习
2 ．下列用电器正常工作时电流最大的是 ( )
A ．电子手表 B ．小型手电筒 C ．节能灯 D ．电热水壶
D
3 ．如图所示为电流表的刻度盘，当使用“0” 、“0.6A”这两个接线柱时，表盘上每个大格表示 ，每个小格表示 ，指针示数为 ；当使用“0” 、“3A” 这两个接线柱时，表盘上每个大格表示 ，每个小格表示 ，指针示数为 。
0.2A
0.02A
0.48A
1A
0.1A
2.4A
　　4.以下电路中，电流表连接方法正确的是（ ）
A
A
A
A
B
A
A
C
D
5. 关于电流表的使用，下列说法中不正确的（ ）
A.使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B.电流表要并联在被测电路中
C.当电路中的电流不可预先估计时，要用试触的方法来选定合适的量程
D.绝不允许不经过用电器把电流表直接接到电源的两极上
B
6. 某学生使用电流表时，根据电路中的待测电流，应选用0～0.6A的量程，但误将“-”和“3”两接线柱接入电路。这样做的结果是（ ）
A.指针摆动角度大
B.指针摆动角度小，读数更准确
C.指针摆动角度小，会损坏电表
D.指针摆动角度小，读数不精确
D
课堂小结
1．用电流表测量电流时，在不能预先估计电流的情况下，下面做法正确的是( )
A ．不必经过试触，马上使用最大量程测量
B ．不必经过试触，马上使用最小量程测量
C ．先拿电路的一个线头迅速试触最小量程接线柱，若指针偏转，接着使用较大量程测 量
D ．先拿电路的一个线头迅速试触最大量程的接线柱，若指针示数在较小量程的范围内， 再使用较小的量程
D
布置作业
2．小明在使用电流表时，闭合开关后出现如下图的情形；造成左图电流表现象的原因是： ；造成右图电流表现象的原因是： 。
电流表的正负接线柱接反
电流表选用了较大量程进行测量
3. 如图所示，当开关S闭合时，将发生的现象是（ ）
A.灯可能被烧坏
B.电流表可能被烧坏
C.灯和电流表都可能被烧坏
D.不发生任何事故
B
A
