13.2 电路连接的基本方式 教学课件(共47张PPT)物理苏科版2024九年级上册

(共47张PPT)
苏科版 九年级上册
第十三章 简单电路
二、电路连接的基本方式
01
02
03
04
05

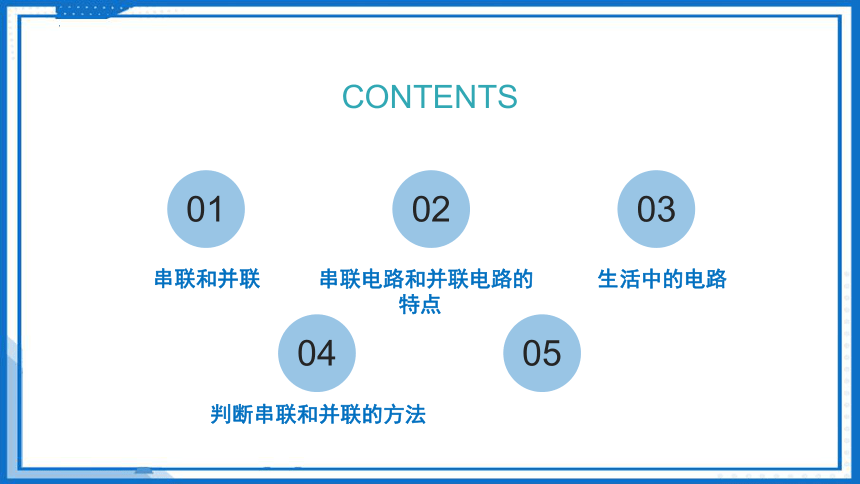

CONTENTS
串联和并联
串联电路和并联电路的特点
生活中的电路
判断串联和并联的方法

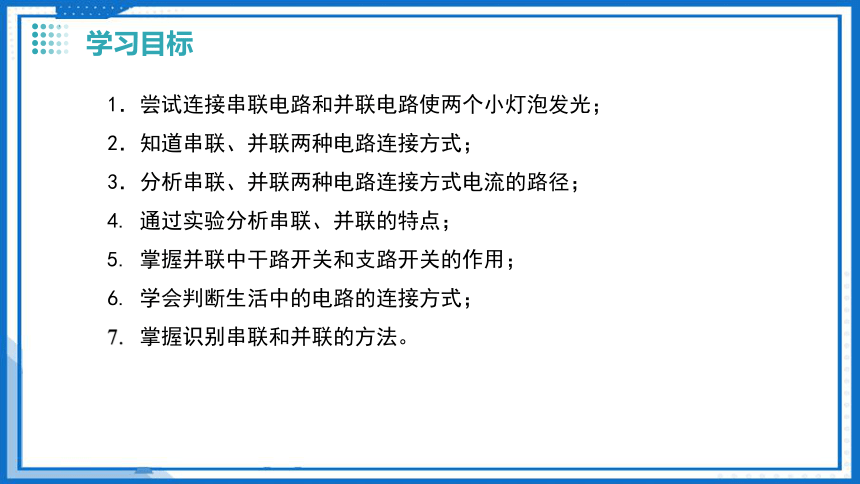

学习目标
1．尝试连接串联电路和并联电路使两个小灯泡发光；
2．知道串联、并联两种电路连接方式；
3．分析串联、并联两种电路连接方式电流的路径；
4. 通过实验分析串联、并联的特点；
5. 掌握并联中干路开关和支路开关的作用；
6. 学会判断生活中的电路的连接方式；
7. 掌握识别串联和并联的方法。
重点难点
教学重点：
1.连接串联、并联两种电路；
2.分析串联、并联两种电路的特点；
3.学会如何识别串联或并联电路。
1.实物图中电流路径的分析；
2.串联、并联两种电路连接方式的综合应用。
教学难点：
情景引入
红绿灯交工作，它们的电路是如何连接连接的？
教室的日光灯一个开关控制多盏灯，且某一盏日光灯因故熄灭却不会影响其他灯正常工作，它们之间是如何连接的呢？
PART ONE
串联和并联
我的房间里需要安装吊灯和壁灯，电路应当怎样连接呢
探究新知
如果同一电路中有多个用电器，如接有两个小灯泡，则可以用不同的方式连接，使它们同时发光。

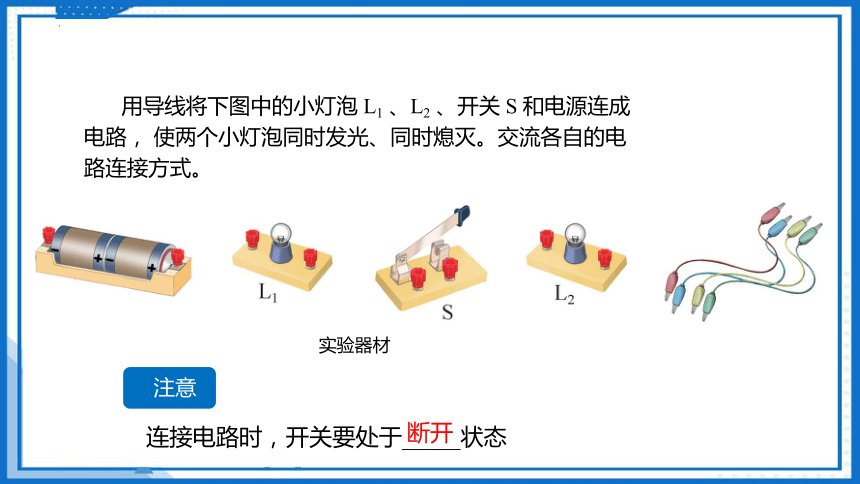

用导线将下图中的小灯泡 L1 、L2 、开关 S 和电源连成电路， 使两个小灯泡同时发光、同时熄灭。交流各自的电路连接方式。
实验器材
连接电路时，开关要处于_____状态
断开
注意

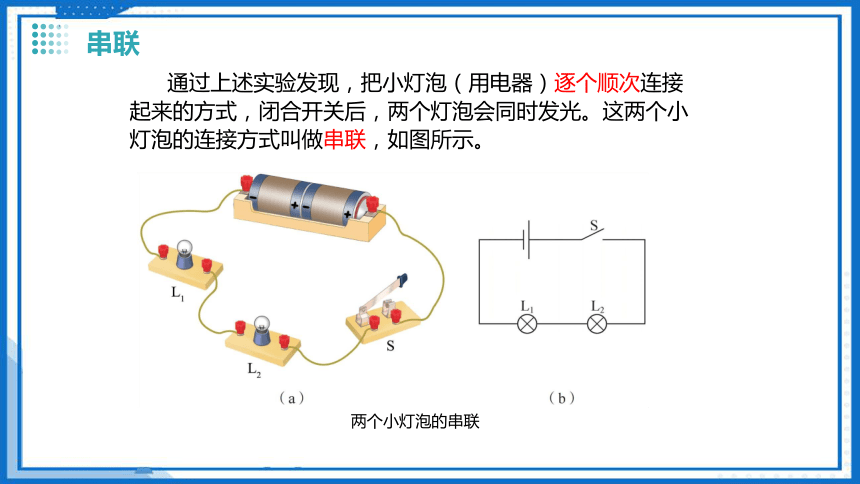

通过上述实验发现，把小灯泡（用电器）逐个顺次连接起来的方式，闭合开关后，两个灯泡会同时发光。这两个小灯泡的连接方式叫做串联，如图所示。
两个小灯泡的串联
串联

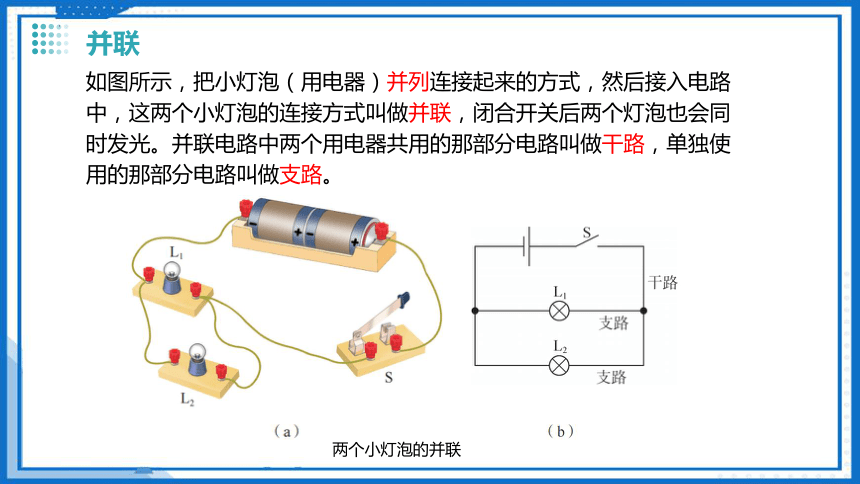

如图所示，把小灯泡（用电器）并列连接起来的方式，然后接入电路中，这两个小灯泡的连接方式叫做并联，闭合开关后两个灯泡也会同时发光。并联电路中两个用电器共用的那部分电路叫做干路，单独使用的那部分电路叫做支路。
两个小灯泡的并联
并联

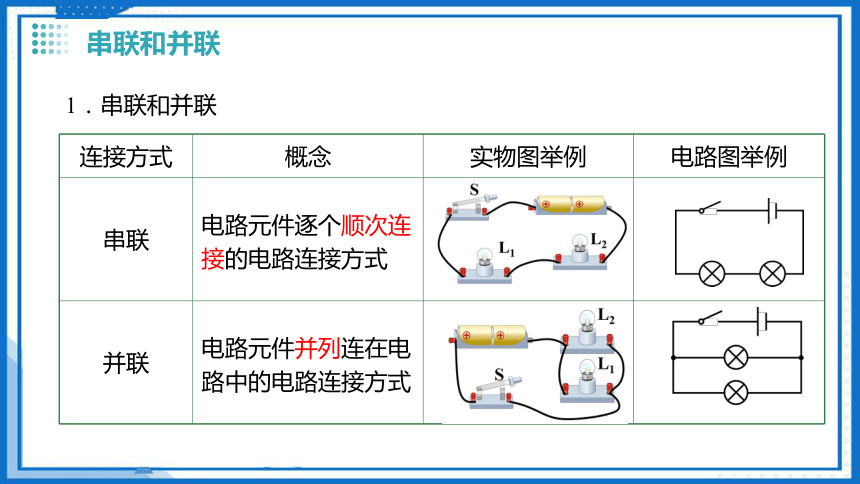

连接方式 概念 实物图举例 电路图举例
串联 电路元件逐个顺次连接的电路连接方式
并联 电路元件并列连在电路中的电路连接方式
1．串联和并联
串联和并联
正极 → 开关 S → L1 → 负极
正极 → 开关 S → L2 → 负极
正极 → 开关 S → L1 → L2 → 负极
1 条电流路径：
L1
L2
S
多条电流路径：
L1
L2
S

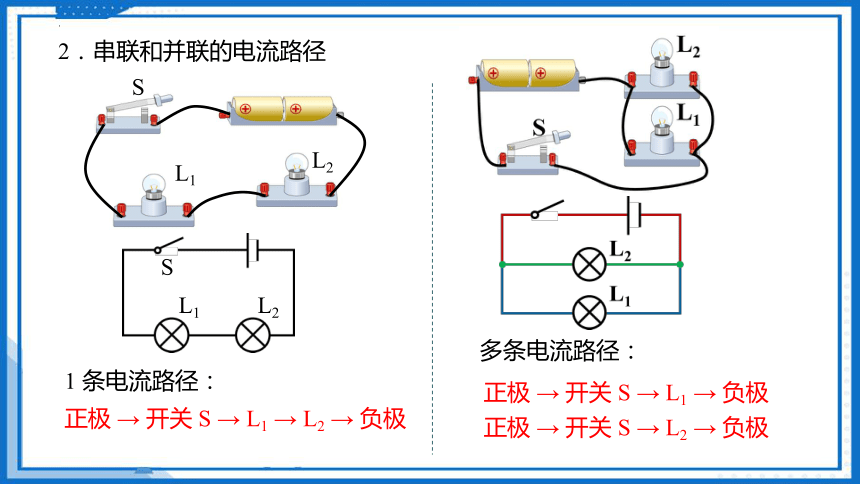

2．串联和并联的电流路径
L1
L2
S
干路
支路
支路
并联的电路中电流路径示意图
PART TWO
串联电路和并联电路的特点
按照下图连接电路。闭合开关，在两个灯泡都发光时，取下其中一个， 你观察到什么现象
串联电路的特点
探究一
串联中拆去L2
两个小灯泡串联的电路中拆去L1或L2，拆去L2为例；
现象：闭合开关，L1不发光。
结论：在串联电路中，各用电器不能单独工作；电路任何一处断开，各处的电流都等于零，各用电器均不能工作。
探究二
断开开关，交换灯泡和开关的位置，并将取下的灯泡重新接入电路。闭合开关，你观察到什么现象 开关的位置是否影响它对电路的控制
交换
结论：在串联电路中，开关接在任何位置都可以控制所有用电器。
现象：两个小灯泡正常发光。
串
联
连接特点
工作特点
开关的
控制特点
依次逐个相连，无分支。
各用电器工作有关联：任意一个用电器不工作，其他用电器均停止工作。
一只开关可控制各用电器工作，且与开关的位置无关。
串联的特点
并联中拆去L2
并联电路的特点
按照图下图连接电路。闭合开关，在两个灯泡都发光时，取下其中一个， 你观察到什么现象
两个小灯泡并联的电路中拆去L1或L2，上图以拆去L2为例；
现象：闭合开关，L1发光。
结论：在并联电路中，各用电器能彼此独立工作。
探究一
探究二
按下图连接电路，依照下列操作方法进行实验。
① 闭合开关 S 、S1 、S2，两个小灯泡均发光，再断开S，观察并记录两个小灯泡的发光情况。
② 要使电路中只有小灯泡 L1 发光，应该如何操作？
两个小灯泡同时熄灭
闭合开关 S 、S1 ，断开开关S2
结论：在并联电路中，干路开关可以同时控制所有的用电器，支路开关只能控制其所在支路的用电器。
工作特点
并联
连接特点
开关的
控制特点
各用电器（包括跟用电器相连的开关）各自接在电路两点之间。
某一条支路断开时，其他支路上的用电器照常工作。
干路上的开关可以控制所有用电器，而支路上的开关只能控制所在支路上的用电器。
并联的特点
L1
L2
S
L1
L2
S
串联和并联
~
。
。
小明房间里的吊灯与壁灯应如何连接 开关应如何连接在电路中 试画出电路图。
信息快递：家庭电路中的电源不同于 电池，是交流电源，用符号 “~”表示。
议一议
并联，且各支路均有开关；画出电路图如下所示（参考答案）。
生活 物理 社会 新型开关
你有过这样的经历吗 当你走进楼道，楼道灯自动打开；当你走进大厦，玻璃门自动开启；当你把手放在水龙头下面，水龙头自动出水……这些是如何实现的 原来，这些设备的开关具有探测功能，是一种新型开关。当人靠近时，开关能根据探测到的信息自动闭合，从而接通电路。工程师们根据不同场合的需要，研制出了各种新型开关，并得到广泛应用，极大地方便了人们的生活。
图13-15所示的声光控灯座中就有两种新型开关，能分别探测声音和光。它一般安装在门廊、过道和楼梯处，每当天色渐暗时，路人只要发出一定响度的声音，灯泡就会亮起来；而在白天光线充足的时候，无论声音的响度多大，灯泡都不会亮。它的工作原理如图13-16 所示。当光照较强时，光控开关断开；当光照较弱时，光控开关闭合。当有声音时，声控开关闭合；声音消失后，声控开关延迟一段时间后断开。想一想：这两个开关和灯泡为什么要串联在电路中
图13-15 声光控灯座
图13-16 声光控灯座的简化电路
冰箱简化电路如图13-17所示。冰箱的压缩机由一个温控开关实现自动控制。当冰箱内温度高于设定温度时，温控开关闭合，压缩机工作从而制冷；当 冰箱内温度低于设定温度时，温控开关 断开，停止制冷。冷藏室中的照明灯由冰箱门控制，冰箱门关闭时门控开关断开，冰箱门打开时门控开关闭合。
图13-17 冰箱的简化电路
PART THREE
生活中的电路
街道的路灯，它们同时亮同时熄灭，是什么连接方式？
并联，因为一盏灯坏了，其余的灯仍能正常工作。
交通路口的红、黄、绿灯是串联的还是并联的？
并联，因为每盏灯都可以单独工作，互不影响。
并 联
画室内的日光灯怎么连接的？
想一想家中的空调、电冰箱、电视机、洗衣机等是怎样连接的？
并联
想一想节日彩灯“滿天星”由许多串小彩灯组成，为什么不亮时是一串不亮，而不是一个灯泡不亮，那么这一串内各个彩灯是怎样连接的？
串联
并联
串与串之间又是怎样连接的？
因此，节日彩灯则可能是由小灯泡串联和并联组合连接的。
PART FOUR
判断串联和并联的方法
1. 定义法
各用电器首尾相接，顺次连接，则为串联。
L1
S
L2
首
尾
首
尾
S
L2
L1
尾
首
首
尾
L1
L2
S
首
尾
首
尾
并联电路各元件“首首相连，尾尾相连”并联在电路两点间。
串联和并联的判断方法
2. 电流法
L2
L1
L1
L2
S
电路中只有一条电流路径，则各用电器串联
如果电流在电路中某处分为几条支路，在另一处重新回合，则各用电器并联
3. 拆除法
拆除一个用电器，其他用电器没有电流流过，即电流没有其他通路，则各用电器串联。
4. 节点法
节点是导线交叉且相连的位置，即电流交叉和汇合的位置。串联电路没有节点，但是并联电路有节点（A点、B点）。
L1
L2
S1
S2
要求：
方法：
干电池
1．5 ＋
干电池
1．5 ＋
L1
L2
S1
S2
（1）连串联;
（2）找出两元件之间的导线。
（3）在找出的导线的一端连线。
（1）线接在接线柱上且不交叉；
（2）画平滑的曲线。
实物图连接
1 ．关于生活中的一些电路连接，下列判断正确的是 ( )
A ．学校的路灯，晚上同时亮，早上同时灭，它们是串联的
B ．教室里的日光灯与控制它的开关是并联的
C ．电冰箱里的灯和压缩机是串联的
D ．家里的空调和电视是并联的
课堂练习
D
2 ．下列四个电路中属于并联电路的是 ( )
A ．
B．
D．
C．
C
3 ．考虑到安全方便和节能环保，学校楼道的照明灯使用了光控、声控开关，光控开关在光线不足时闭合，声控开关在有声音时闭合。下列电路中，能实现在光线不足且有声音时灯才 亮的是 ( )
A．
C．
B．
D．
B
4 ．如图，小华用裸铜导线的一端将两只完好的灯泡的螺旋捆绑在一起，并让两个灯泡的尾部金属点与电池正极接触，再将裸铜导线的另一端与电池负极接触，导线与各处接触良好， 那么，下列判断正确的是 ( )
A ．两灯串联 B ．两灯并联
C ．连接造成了短路 D ．连接造成了断路
B
5．如图，要使两个灯串联，应闭合开关 ；要使两个灯并联，应闭合开 ，若同时闭合开关 S1 和 S2 则 。
S1
S2、S3
发生电源短路
A ．若只闭合 S1 ，L 、R2 串联
B ．若只闭合 S2 ，R1 、R2 并联
C ．若只闭合 S2 ，R1 、R2 串联
D ．若 S1 、S2 都断开，R1 、R2 、L 串联
6 ．如图所示的电路中，各元件完好，关于整个电路的连接，下列判断中正确的是 ( )
D
课堂小结
1．串联电路和并联电路是两种基本电路，学校里的路灯是 联的，教室里的开关与对应的日光灯间是 联的。
布置作业
并
串
A ．只闭合开关 S1 B ．只闭合开关 S2
C ．只闭合开关 S1 、S3 D ．开关 S1 、S2 、S3 都闭合
2．如图所示的电路，下列能满足 L1 、L2 并联的开关闭合情况是 ( )
C
A ．S闭合后，L1 、L2 并联且都能发光
B ．S闭合后，两灯都不亮
C ．要使 L1 、L2 串联，可去掉导线 a
D ．若将导线 M 从接线柱 B改接到接线柱 A 上，则 S 闭合后电路将发生短路
3．关于如图所示的电路，下列说法中正确的是 ( )
B
