15.3 串联电路和并联电路 同步讲义（含解析）2025-2026学年九年级全一册物理人教版

15.3 串联电路和并联电路 同步讲义-2025-2026学年九年级全一册物理人教版
知识梳理
一、串联电路
1. 定义
将电路元件逐个首尾顺次连接起来的电路，称为串联电路。
2. 特点
电流路径：只有一条电流路径，无分支
用电器关系：各用电器相互影响，一个用电器断路，其他用电器均停止工作
开关作用：开关控制整个电路，与开关在电路中的位置无关
3. 实例
节日装饰用的小彩灯
实验室用的串联电路
二、并联电路
1. 定义
将电路元件并列连接在电路两点间的电路，称为并联电路。
2. 基本概念
干路：并联电路中所有用电器共用的路径
支路：并联电路中各用电器单独使用的路径
3. 特点
电流路径：有两条或多条电流路径，有干路和支路之分
用电器关系：各用电器互不影响，一条支路断路，其他支路仍可正常工作
开关作用：
干路开关控制整个电路

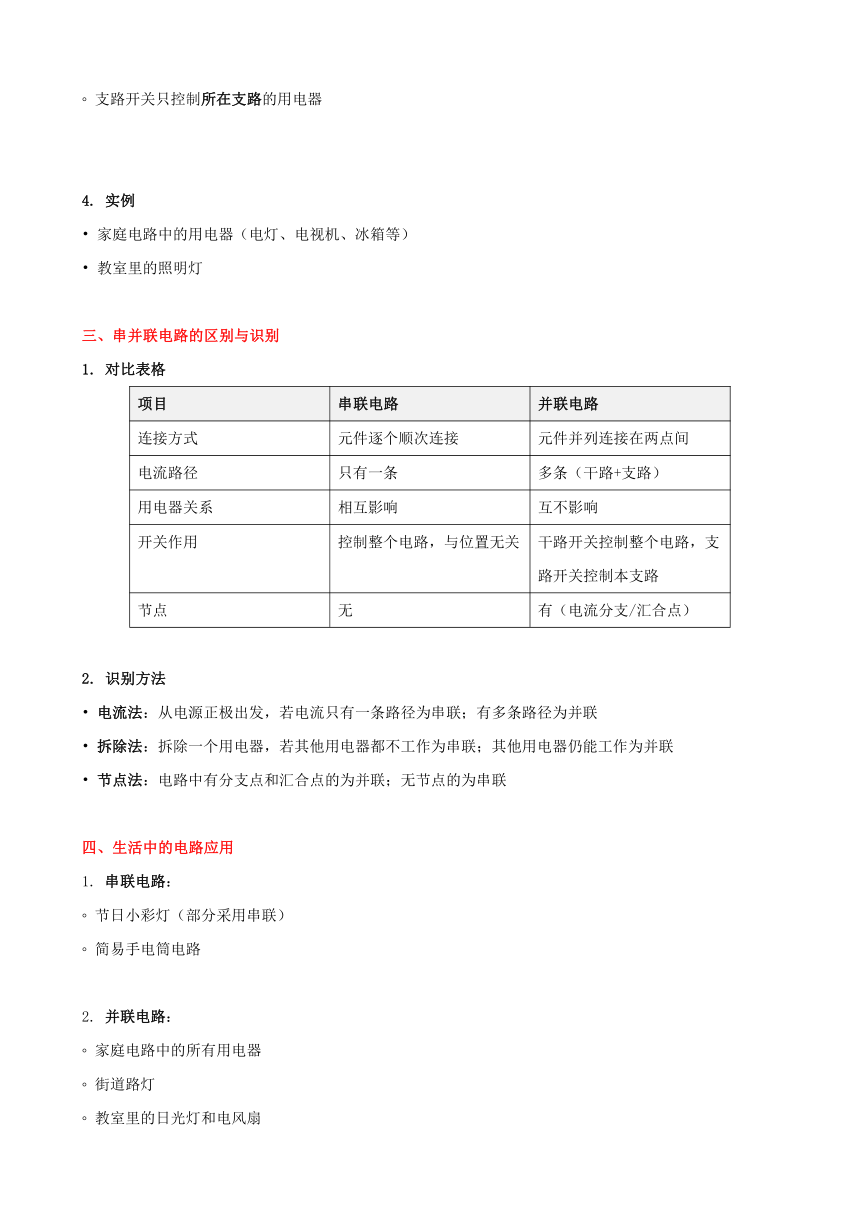

支路开关只控制所在支路的用电器
4. 实例
家庭电路中的用电器（电灯、电视机、冰箱等）
教室里的照明灯
三、串并联电路的区别与识别
1. 对比表格
项目 串联电路 并联电路
连接方式 元件逐个顺次连接 元件并列连接在两点间
电流路径 只有一条 多条（干路+支路）
用电器关系 相互影响 互不影响
开关作用 控制整个电路，与位置无关 干路开关控制整个电路，支路开关控制本支路
节点 无 有（电流分支/汇合点）
2. 识别方法
电流法：从电源正极出发，若电流只有一条路径为串联；有多条路径为并联
拆除法：拆除一个用电器，若其他用电器都不工作为串联；其他用电器仍能工作为并联
节点法：电路中有分支点和汇合点的为并联；无节点的为串联
四、生活中的电路应用
1. 串联电路：
节日小彩灯（部分采用串联）
简易手电筒电路
2. 并联电路：
家庭电路中的所有用电器
街道路灯
教室里的日光灯和电风扇

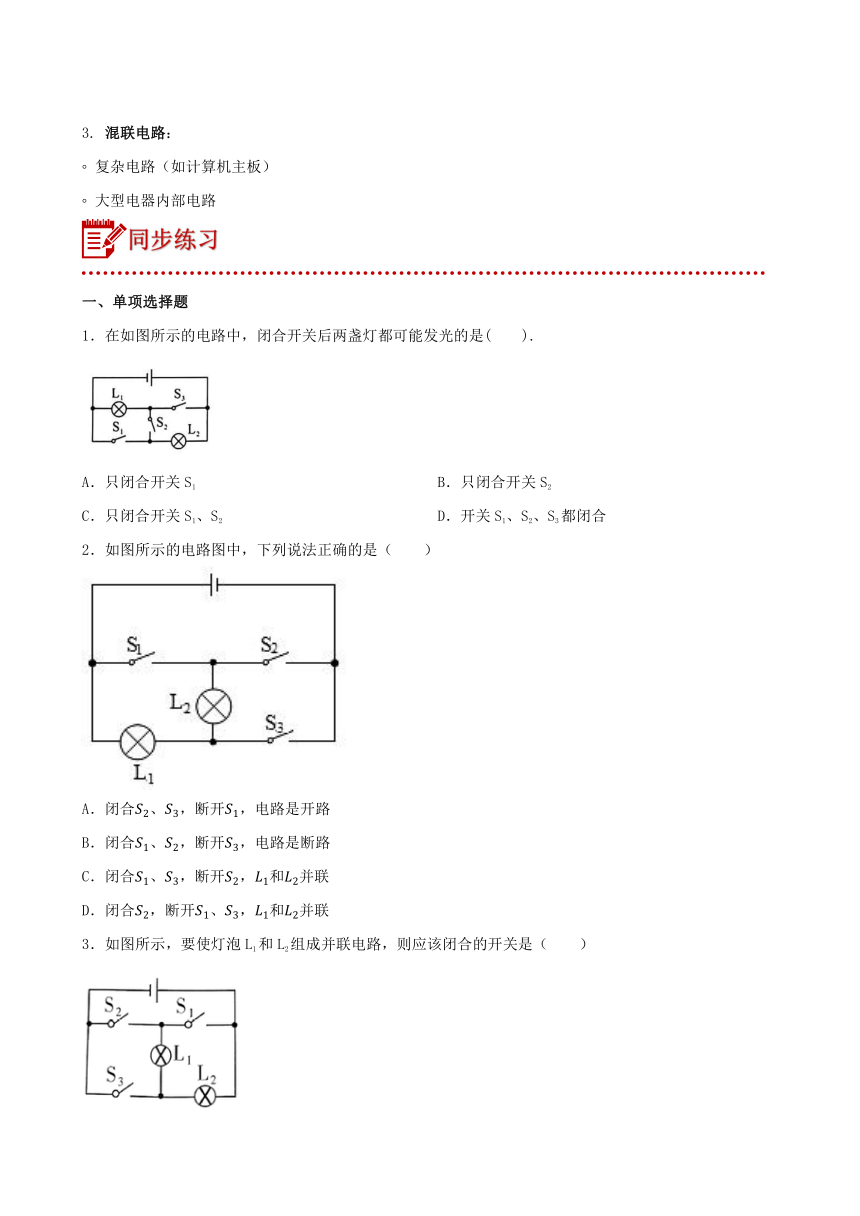

3. 混联电路：
复杂电路（如计算机主板）
大型电器内部电路
同步练习
一、单项选择题
1．在如图所示的电路中，闭合开关后两盏灯都可能发光的是(　　).
A．只闭合开关S1 B．只闭合开关S2
C．只闭合开关S1、S2 D．开关S1、S2、S3都闭合
2．如图所示的电路图中，下列说法正确的是（　　）
A．闭合、，断开，电路是开路
B．闭合、，断开，电路是断路
C．闭合、，断开，和并联
D．闭合，断开、，和并联
3．如图所示，要使灯泡L1和L2组成并联电路，则应该闭合的开关是（　　）
A．只闭合S2 B．只闭合S3

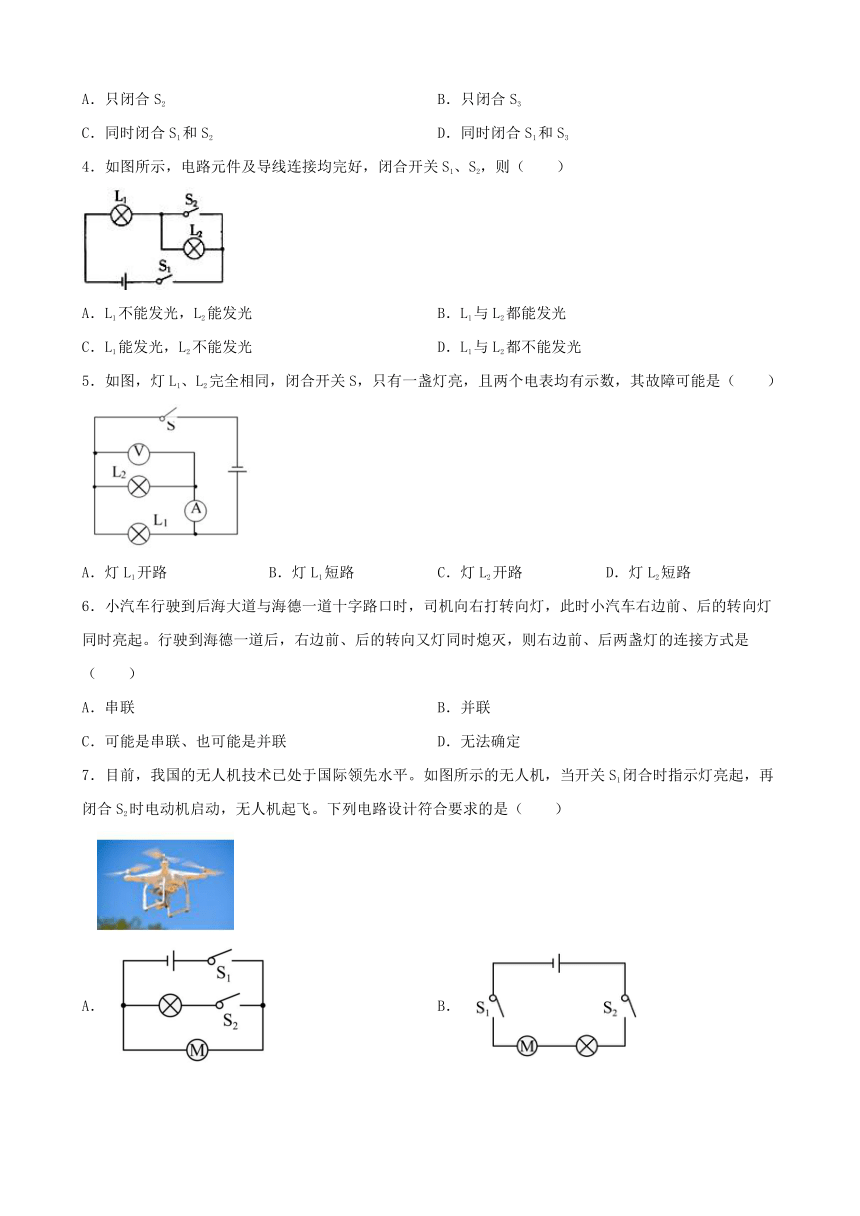

C．同时闭合S1和S2 D．同时闭合S1和S3
4．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（　　）
A．L1不能发光，L2能发光 B．L1与L2都能发光
C．L1能发光，L2不能发光 D．L1与L2都不能发光
5．如图，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且两个电表均有示数，其故障可能是（　　）
A．灯L1开路 B．灯L1短路 C．灯L2开路 D．灯L2短路
6．小汽车行驶到后海大道与海德一道十字路口时，司机向右打转向灯，此时小汽车右边前、后的转向灯同时亮起。行驶到海德一道后，右边前、后的转向又灯同时熄灭，则右边前、后两盏灯的连接方式是 （　　）
A．串联 B．并联
C．可能是串联、也可能是并联 D．无法确定
7．目前，我国的无人机技术已处于国际领先水平。如图所示的无人机，当开关S1闭合时指示灯亮起，再闭合S2时电动机启动，无人机起飞。下列电路设计符合要求的是（　　）

A． B．
C． D．
8．如图是校园智慧门禁系统，采用“人脸识别”与“刷卡识别”两种通行方式，“人脸识别”匹配成功（开关闭合）或“刷卡识别”匹配成功（开关闭合）后，电动机均能工作，闸门打开。夜晚光线较暗时，人靠近闸机（光控开关自动闭合），摄像头开启补光灯。符合上述情况的电路是（　　）
A． B．
C． D．
二、填空题
9．如图所示，当闭合开关S1、S2，断开开关S3时，能发光的灯泡是　 　；要使灯泡L1和L2都发光，则应闭合开关　 　，断开开关　 　。
10．如图是学校常用的应急照明灯.当外部电路有电时，应急灯不亮，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是　 　的.（选填“串联”或“并联”）
11．在如图所示的电路中，有三个开关S1、S2、S3；如果将开关S1、S2闭合，S3断开，则灯L1、L2　 　联。如果仅将开关S1断开，S2、S3闭合，则灯 　 　发光，如果将开关S1、S2、S3都闭合，电路处于 　 　状态。
12．在如图所示的电路中，要使L1、L2并联，应闭合开关　 　，此时L1两端电压　 　(选填“>”“<”或“=”)L2两端电压，若将开关S1、S2、S3同时闭合，此时电路是　 　 (选填“短路”“断路”或“通路”)。
13．如图所示的电路中，要使L1和L2组成串联电路，应闭合的开关是 　 　；若要使灯L1和L2组成并联电路，应闭合开关 　 　，同时闭合开关 　 　是不允许的。
三、作图题
14．在实物图中用笔画线代替导线，将未连接好的实物图连接起来。要求：两个小灯泡并联，开关同时控制两个小灯泡，导线不能交叉。
15．如图所示电路，请用笔画线代替导线完成电路连接。要求：两灯并联，开关同时控制两灯，电流表只测量通过小灯泡的电流，导线不能交叉，不考虑电表量程的选择。
四、实验探究题
16．在“连接串联电路”的实验中，电路图如图甲所示。
（1）小明连接了如图乙所示电路，如果闭合开关，两个灯泡都将　 　（选填“不会发光”或“会被烧坏”），出现　 　（选填“断路”、“短路”或“通路”）现象，小明想将电路全部拆散重装，小强认为只需拆除　 　（填字母）导线，就能使电路正确；
（2）小明很快把电路更改好，闭合开关前，两灯都不亮；闭合开关后，两灯都亮。小明随即得出一个结论：开关如果能够同时控制所有用电器说明此电路一定是串联电路，小明的结论是　 　（选填“正确”或“错误”）的；
（3）实验过程中，另一小组发现两个灯均不亮，于是他们做了以下实验：用一根导线连在灯泡L1的两端，灯泡L1不亮，灯泡L2亮；用一根导线连在灯泡L2的两端，两个灯均不亮；那么故障可能是　 　；
（4）芳芳家里有一盏电灯不亮了，请你设计一个简单的方法判断是停电了还是电灯坏了：　 　。
答案解析部分
1．【答案】B
【解析】【解答】A.只闭合S1时，L2与电源两级连通，能发光，L1断开，不发光，故A不符合题意；
B.只闭合S2，L1和L2串联，两盏灯都能发光，故B符合题意；
C. 只闭合开关S1、S2，L1短路，只有L2发光，故C不符合题意；
D.开关S1、S2、S3都闭合，电源两级直接连通，电源短路，故D不符合题意。
故选B。
【分析】 串联电路是指各用电器顺次连接的电路；并联电路是指各用电器并列连接的电路，对每个选项逐个分析，选出符合题意的选项。
2．【答案】C
【解析】【解答】A．图中，闭合S2、S3，断开S1时，L2被短路，只L1接入电路，电路为通路，故A错误；
B．当闭合S1、S2，断开S3时，导线直接连接在电源两极，即电源短路，故B错误；
C．闭合S1、S3，断开S2，电流通过S3分别经过灯泡，则L1和L2并联，故C正确；
D．闭合S2，断开S1、S3时，两个灯泡顺次连接，组成串联，电路为通路，故D错误。
故选C。
【分析】根据开关的状态，判断电路的连接方式；用电器并列连接，是并联电路，用电器顺次连接，是串联电路。
3．【答案】D
【解析】【解答】使灯泡L1和L2组成并联电路，电流分别进入灯泡，应该同时闭合S1和S3，使两灯在不同支路上，D符合题意。
故答案为：D.
【分析】并联电路中，各用电器在不同支路上。
4．【答案】C
【解析】【解答】解：闭合开关S1、S2，电路为L1的基本电路，L2被短路，故L1能发光，L2不能发光．
故选C．
【分析】根据电路图可知，闭合开关S1、S2，电路为L1的基本电路，L2被短路．
5．【答案】A
【解析】【解答】分析电路为L1、L2并联，电流表测L2支路电流，因为并联电路中不能发生短路，则障应为断路，因闭合开关S，只有一盏灯亮，且两个电表均有示数，说明L2支路未发生障，则障为灯L1断路，A符合题意，BCD不符合题意；
故答案为：A.
【分析】根据并联电路的特点和电表的连接方式和特点进行分析。
6．【答案】B
【解析】【解答】汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，如果其中一个损坏时，另一个仍能正常工作。这两个转向灯在电路中的连接方式为并联，故B正确；
故答案为：B。
【分析】汽车的转向灯泡互不影响，是并联的。
7．【答案】C
【解析】【解答】A．如图电路中，闭合开关S1，电动机启动，再闭合S2，指示灯亮起，故A不符合题意；
B．如图电路中，同时闭合开关S1、S2电路接通，指示灯和电动机同时工作，故B不符合题意；
C．如图电路中，闭合开关S1，指示灯亮起，再闭合开关S2，电动机启动，故C符合题意；
D．如图电路中，闭合开关S1，指示灯和电动机同时工作，再闭合开关S2，指示灯和电动机被短路，同时不工作，故D不符合题意。
故答案为：C。
【分析】并联电路中，各用电器并联互不影响；干路开关控制所有用电器。
8．【答案】D
【解析】【解答】“人脸识别”匹配成功（开关闭合）或“刷卡识别”匹配成功（开关闭合）后，电动机均能工作，闸门打开，所以和并联， 夜晚光线较暗时，人靠近闸机（光控开关自动闭合），摄像头开启补光灯 ，所以灯泡和电机单独工作，属于并联，S3和灯泡串联，D正确，ABC错误；
综上选D。【分析】电路的串并联：串联：电路元件首位相连，并联：电路元件首首相连，尾尾相接，所以电阻和变阻器并联。
9．【答案】L1；S1、S3；S2
【解析】【解答】根据电路图，开关S1、S2闭合，S3断开时，灯L2未接入电路，灯泡L1发光。
若灯泡L1和L2都发光，则电流能经过灯泡L1和L2，则断开S2，闭合开关S1、S3，形成串联电路。
【分析】电流依次经过用电器，是串联电路，导线和用电器并联，用电器短路。
10．【答案】并联
【解析】【解答】并联电路中电流有多条路径，一条支路的通断不影响其它支路的工作．根据题意知道，当应急灯中任一个灯泡断开时，其它灯泡仍然发光，说明两灯的工作互不影响，可以断定其连接方式都是并联。
【分析】各用电器分别工作，是并联电路。
11．【答案】并；L1；电源短路
【解析】【解答】（1）如果将开关S1、S2闭合，S3断开，电流的路径有两条，灯泡L1、L2并联；
（2）如果仅将开关S1断开，S2、S3闭合，L2被短路，L2不发光，只有L1发光；
（3）如果将开关S1、S2、S3都闭合，电源的两端被导线相连，造成电源短路。
故答案为：并；L1；电源短路。
【分析】（1）串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极；
（2）短路分为电源短路和用电器短路，电源短路是指用导线直接将电源两端相连；而用电电器短路是指用一根导线将某个用电器的两端连接起来，使电器两端的电压为零。
12．【答案】S1、S3；=；短路
【解析】【解答】根据电路图，若L1和L2并联，两灯泡在不同的支路上，需要闭合开关S1、S3；由于电路并联，支路L1和L2的电压相等；当三个开关都闭合，电流通过S2、S3，造成电源短路。
【分析】各用电器并列连接是并联电路，并联电路中，支路电压相等；导线直接连接电源两端，电源短路。
13．【答案】S3；S1、S2；S1、S3
【解析】【解答】 要使L1和L2组成串联电路，电流的路径只有一条，两个灯泡首尾顺次连接，所以应闭合的开关是 S3 ；
要使灯L1和L2组成并联电路，电流要分别流进连个灯泡，所以应闭合开关 S1 ，为了让两条支路的电流回到电源负极，应闭合开关 S2，所以闭合开关 S1、S2 ， 灯L1和L2 是并联的；
同时闭合 S1、S3 时，电源的正极和负极直接被导线连接起来，电源会发生短路，是不允许的。
【分析】串联电路中电流的路径只有一条；
并联电路中用电器是并排连接的，电流路径有多条；
电源短路：电源正极和负极直接被导线连接起来，是绝对不允许的。
14．【答案】
【解析】【解答】两灯泡并联，开关同时控制两个小灯泡，说明开关在干路上，将电源正接线柱与开关右端接线柱连接，将左边灯泡的左端接线柱与右边灯泡的左端接线柱连接，如图所示：
【分析】本题考查串并联电路特点，两灯泡并联，开关同时控制两个小灯泡，说明开关在干路上，根据串并联电路特点连接电路。
15．【答案】
【解析】【解答】根据要求，两灯并联，开关同时控制两灯，在干路上，电流表只测量小灯泡的电流，电流表与串联，如图所示：
【分析】灯泡并联，在不同支路上，干路开关控制所有用电器；电流表和所串联的位置串联，接线柱正入负出。
16．【答案】（1）不会发光；短路；b
（2）错误
（3）灯泡L1断路
（4）家庭中各个灯泡是并联的，并联电路中各用电器独立工作、互不影响，可以打开其他的灯泡，若其他灯泡发光说明是这个灯泡坏了，若其他灯泡都不能发光说明停电了。
【解析】【解答】（1）分析乙图发现，导线直接连接电源正负极，所以电路中两个灯泡都被短路，故两个灯泡中没有电流通过，都不发光。
分析乙图发现，b导线导致电源被短路，拆除b导线后，两个灯泡逐个顺次连接起来，成为串联电路，电路连接正确。
（2）闭合开关前，两灯都不亮；闭合开关后，两灯都亮，说明开关控制所有用电器，此时两灯泡可能串联，也可能并联，若是并联，则开关在干路上，故小明的结论是错误的。
（3）两个灯均不亮，可能是断路，也可能是两灯泡都短路，若用一根导线连在灯泡L1的两端，则L1被短路，灯泡L1不亮，灯泡L2亮，所以原电路中可能是灯泡L1处断路，此时若用一根导线连在灯泡L2的两端，两个灯均不亮。
（4）家庭中各个灯泡是并联的，并联电路中各用电器独立工作、互不影响，可以打开其他的灯泡，若其他灯泡发光说明是这个灯泡坏了，若其他灯泡都不能发光说明停电了。
【分析】（1）电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路；用电器不工作；两个灯泡逐个顺次连接起来，成为串联电路，电路连接正确；
（2）闭合开关后，两灯都亮，说明开关控制所有用电器，此时两灯泡可能串联，也可能并联；
（3）串联电路中，用一根导线接在电路中某一部分时，电路正常工作，说明这一部分断路；
（4）家庭中各个灯泡是并联的，并联电路中各用电器独立工作、互不影响
