知识梳理
一、串联电路的电流规律
1. 基本规律：串联电路中各处的电流相等
2. 规律理解：
电流只有一条路径，通过每个用电器的电荷数量相同
无论串联多少个用电器，电流大小不随用电器位置变化
二、并联电路的电流规律
1. 基本规律：并联电路中干路电流等于各支路电流之和
2. 规律理解：
电流有多条路径，干路电流被支路"分流"
各支路电流大小取决于支路电阻（电阻越小，电流越大）
三、实验探究：串、并联电路的电流规律
1. 实验目的
探究串联电路和并联电路中电流的关系
2. 实验器材
电源、开关、导线、电流表、不同规格的小灯泡（至少2个）

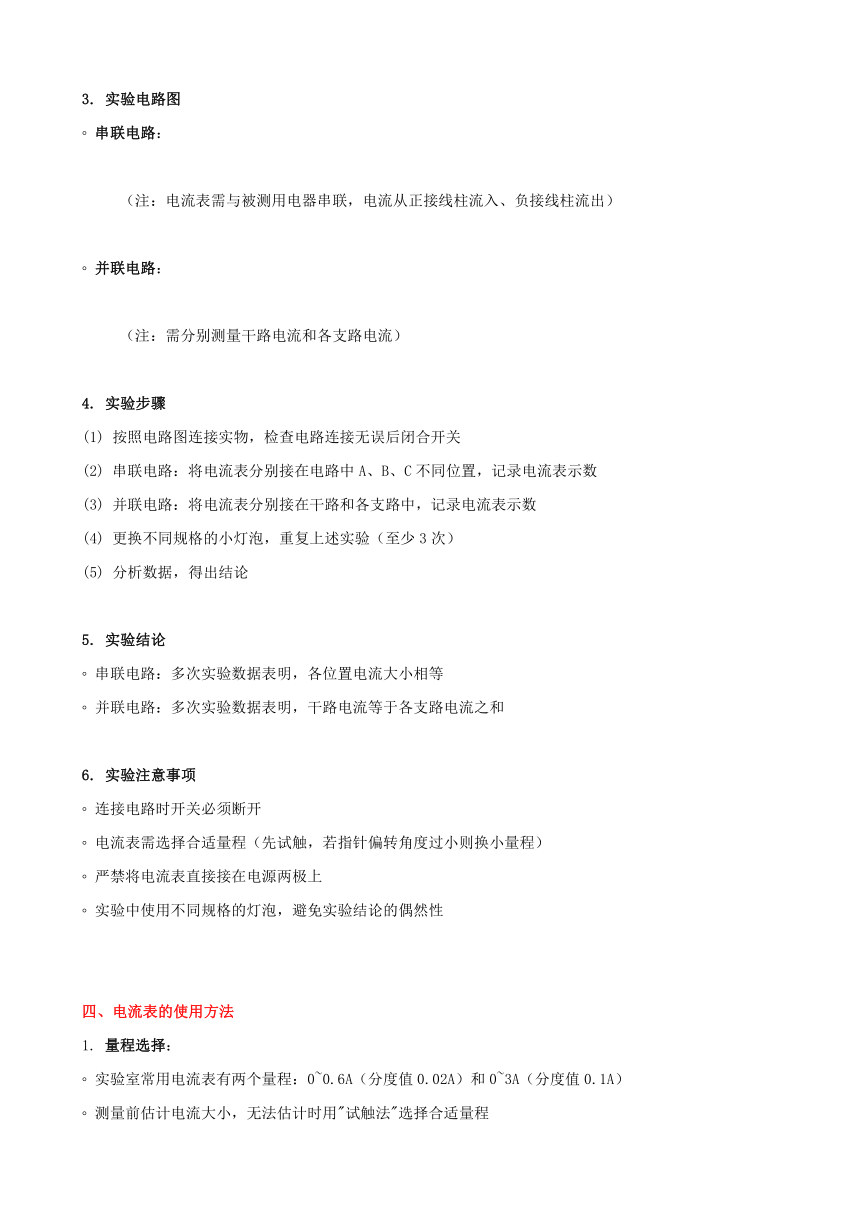

3. 实验电路图
串联电路：
（注：电流表需与被测用电器串联，电流从正接线柱流入、负接线柱流出）
并联电路：
（注：需分别测量干路电流和各支路电流）
4. 实验步骤
(1) 按照电路图连接实物，检查电路连接无误后闭合开关
(2) 串联电路：将电流表分别接在电路中A、B、C不同位置，记录电流表示数
(3) 并联电路：将电流表分别接在干路和各支路中，记录电流表示数
(4) 更换不同规格的小灯泡，重复上述实验（至少3次）
(5) 分析数据，得出结论
5. 实验结论
串联电路：多次实验数据表明，各位置电流大小相等
并联电路：多次实验数据表明，干路电流等于各支路电流之和
6. 实验注意事项
连接电路时开关必须断开
电流表需选择合适量程（先试触，若指针偏转角度过小则换小量程）
严禁将电流表直接接在电源两极上
实验中使用不同规格的灯泡，避免实验结论的偶然性
四、电流表的使用方法
1. 量程选择：
实验室常用电流表有两个量程：0~0.6A（分度值0.02A）和0~3A（分度值0.1A）
测量前估计电流大小，无法估计时用"试触法"选择合适量程

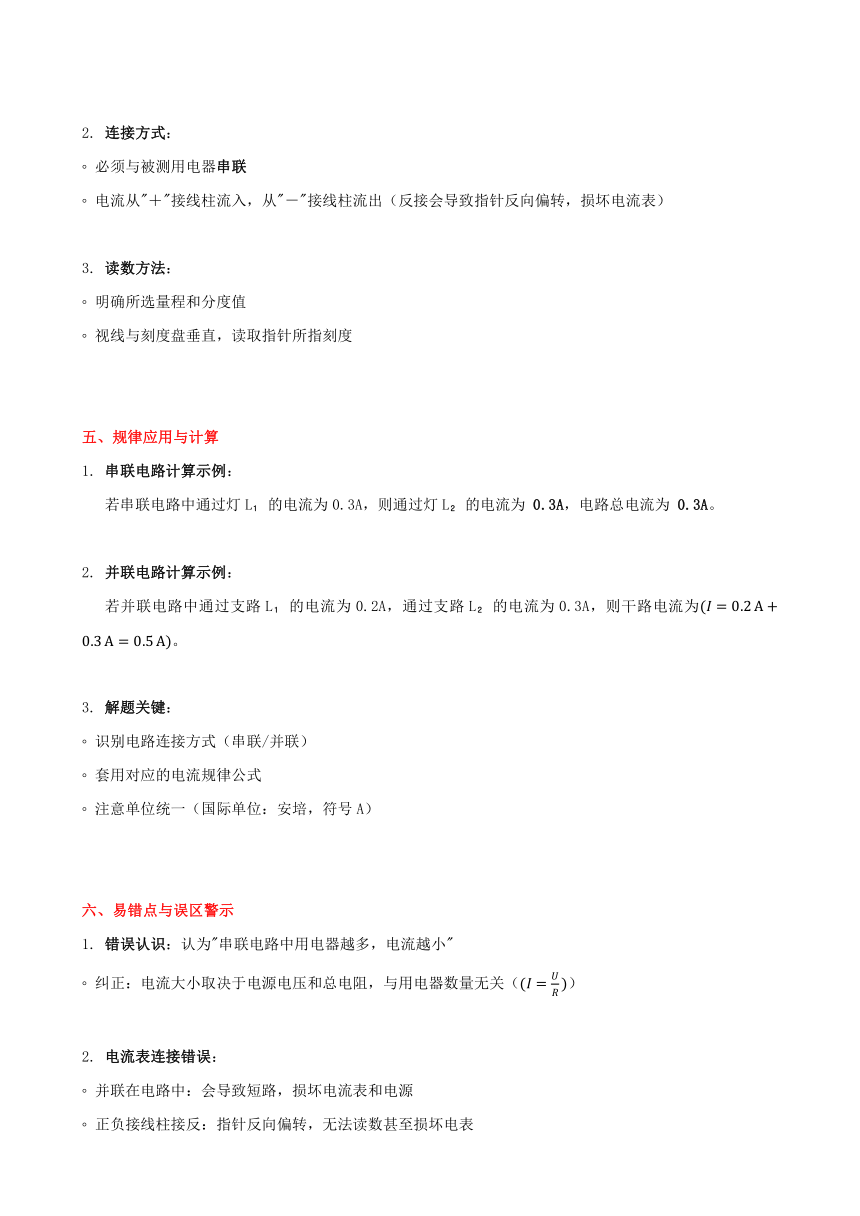

2. 连接方式：
必须与被测用电器串联
电流从"＋"接线柱流入，从"－"接线柱流出（反接会导致指针反向偏转，损坏电流表）
3. 读数方法：
明确所选量程和分度值
视线与刻度盘垂直，读取指针所指刻度
五、规律应用与计算
1. 串联电路计算示例：
若串联电路中通过灯L 的电流为0.3A，则通过灯L 的电流为 0.3A，电路总电流为 0.3A。
2. 并联电路计算示例：
若并联电路中通过支路L 的电流为0.2A，通过支路L 的电流为0.3A，则干路电流为
3. 解题关键：
识别电路连接方式（串联/并联）
套用对应的电流规律公式
注意单位统一（国际单位：安培，符号A）
六、易错点与误区警示
1. 错误认识：认为"串联电路中用电器越多，电流越小"
纠正：电流大小取决于电源电压和总电阻，与用电器数量无关
2. 电流表连接错误：
并联在电路中：会导致短路，损坏电流表和电源
正负接线柱接反：指针反向偏转，无法读数甚至损坏电表
3. 实验结论的偶然性：
仅用一组数据得出结论不可靠，需多次实验（换用不同规格器材）验证规律
同步练习
一、单项选择题

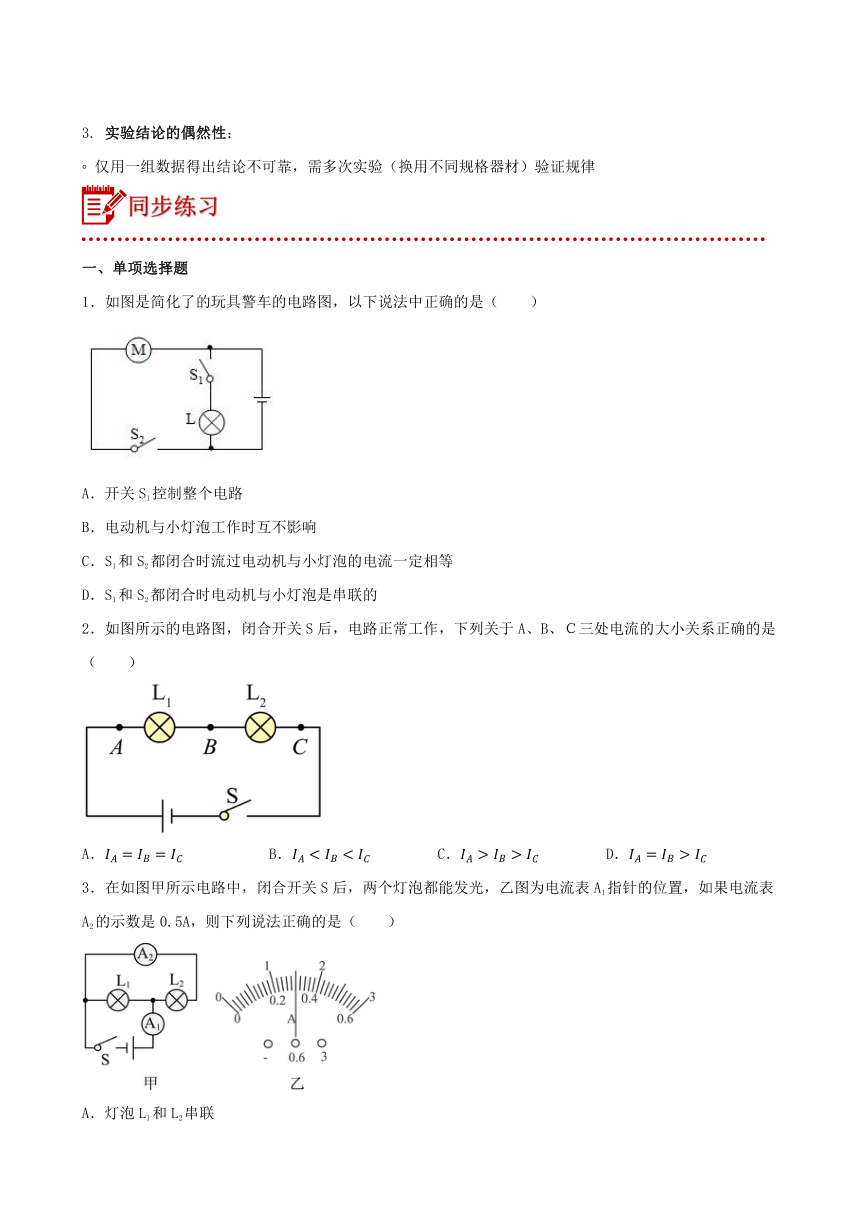

1．如图是简化了的玩具警车的电路图，以下说法中正确的是（　　）
A．开关S1控制整个电路
B．电动机与小灯泡工作时互不影响
C．S1和S2都闭合时流过电动机与小灯泡的电流一定相等
D．S1和S2都闭合时电动机与小灯泡是串联的
2．如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、Ｃ三处电流的大小关系正确的是（　　）
A． B． C． D．
3．在如图甲所示电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2的示数是0.5A，则下列说法正确的是（　　）
A．灯泡L1和L2串联
B．通过灯L1的电流为1.5A
C．通过灯L1、L2的电流都为0.5A
D．电流表A1使用的一定是0~3A量程

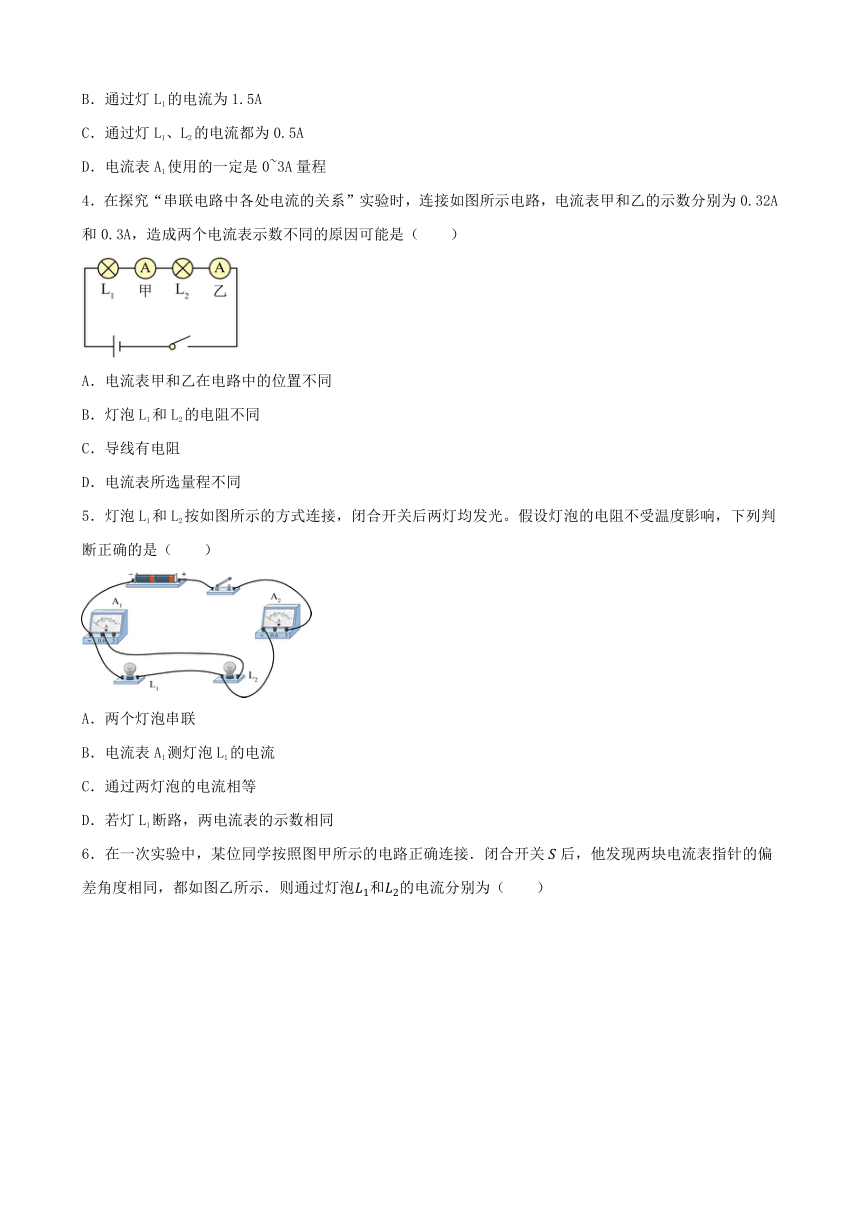

4．在探究“串联电路中各处电流的关系”实验时，连接如图所示电路，电流表甲和乙的示数分别为0.32A和0.3A，造成两个电流表示数不同的原因可能是（　　）
A．电流表甲和乙在电路中的位置不同
B．灯泡L1和L2的电阻不同
C．导线有电阻
D．电流表所选量程不同
5．灯泡L1和L2按如图所示的方式连接，闭合开关后两灯均发光。假设灯泡的电阻不受温度影响，下列判断正确的是（　　）
A．两个灯泡串联
B．电流表A1测灯泡L1的电流
C．通过两灯泡的电流相等
D．若灯L1断路，两电流表的示数相同
6．在一次实验中，某位同学按照图甲所示的电路正确连接．闭合开关后，他发现两块电流表指针的偏差角度相同，都如图乙所示．则通过灯泡和的电流分别为（　　）
A．， B．，
C．， D．，
7．如图所示，当开关S1闭合，S2断开时，电流表的示数为0.7A，若只闭合S2而断开S1时，电流表的示数为0.42A，则通过L2的电流是（　　）
A．0.7A B．0.42A C．0.28A D．1.12A
8．将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后下列说法中正确的是（　　）
A．电流表测量干路电流 B．L1与L2的亮度一定相同
C．通过L1和L2的电流一定相等 D．只断开S2，L1发光且亮度不变
二、填空题
9．如图所示，先只闭合开关S1、S3、S4，各元件正常工作，再断开S4，电流表示数 　 　（选填“增大”“减小”或“不变”），若只闭合S2、S3，则会出现 　 　现象。
10．如图甲所示，闭合开关S，灯L1、L2是 　 　联的；两只电流表A1和A2的指针均如图乙所示，则通过灯L1的电流是 　 　A，通过灯L2的电流是 　 　A。
11．如图甲所示的电路中，闭合开关S后，电流表A1、A2的指针位置都如图乙所示，则通过灯L1的电流是　 　A，通过灯L2的电流是　 　A。若灯L1的灯丝断了，则电流表A2示数将　 　电流表A1的示数（选填“大于”“小于”或“等于”）。
12．在如图甲所示的电路中，电灯的连接方式是　 　。闭合开关S后，两个灯泡都能发光，电流表A1和A2的指针均在图乙所示的位置，则通过灯泡L1的电流是　 　A，通过灯泡L2的电流是　 　A。
13．如图所示电路，只闭合开关　 　时，L1和L2组成串联电路，此时可以看到L1较亮L2较暗，则通过L1的电流　 　（选填“大于”、“等于”或“小于”）通过L2的电流。
三、作图题
14． 在以下图中用笔画线代替导线将实物图连接完整。要求：L1 和 L2 并联，电流表测干路电流，导线不交叉（已知干路电流低于 0.6A）。
15． 在图甲中，闭合开关后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A，试根据图甲将图乙中的实物用笔画线表示导线连接起来。
四、实验探究题
16．如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：
（1）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整　 　（导线不得交叉）：
（2）灯泡和的规格应　 　（选填“相同”或“不同”）；
（3）小明先将电流表接在所在的支路上，闭合开关，观察到灯发光，但灯不亮，电流表的示数为零，电路可能存在的故障是　 　（选填“灯断路”或“灯短路”）
（4）排除故障后，他测出了支路上的电流，然后他把电流表依次接入电路分别测量出支路电流、干路电流I，两次测得的结果都如图丙所示，则=　 　A，I=　 　A．小明由此数据得出并联电路中干路电流和各支路电流的关系是　 　（写关系式即可）；
（5）本次实验的不足之处是　 　
答案解析部分
1．【答案】B
【解析】【解答】A：开关S1与灯泡L串联，控制灯泡L，故错误。
B：电动机与小灯泡工作时，是并联，互不影响，故正确。
C：S1和S2都闭合时。流过电动机与小灯泡的电流不一定相等，必须规格相同才行，故错误。
D：S1和S2都闭合时，电动机与小灯泡是并联的，故错误。
故答案为：B
【分析】并联电路互不影响，流过电动机与小灯泡的电流不一定相等，必须规格相同才行。
2．【答案】A
【解析】【解答】由图可知，该电路是串联电路，根据串联电路中电流处处相等，则，BCD选项错误，A选项正确。
故答案为：A。
【分析】在串联电路中电流处处相等。
3．【答案】D
【解析】【解答】A．由图可知，两灯首首相连，尾尾相接，属于并联，故A错误；
BCD．据图可知电流表A1测量干路电流，电流表A2测量通过L2的电流 ，所以A1大于A2，A2的示数是0.5A，所以电流表A1示数是1.5A，由并联电路电流的规律得到通过灯L1的电流I1=I-I2=1.5A-0.5A=1A
故BC错误，D正确。
故选D。
【分析】并联电路规律：并联电路电压相等、支路电流之和为干路电流。
电路的串并联：串联：电路元件首位相连，用电器相互干扰，并联：电路元件首首相连，用电器互不干扰，开关在干路上控制整个电路的通断，开关在支路上控制单个支路的通断；家庭、公共场所的电路为并联电路。
4．【答案】D
【解析】【解答】在串联电路中，各处电流都相等。即电流大小与用电器位置、用电器电阻大小、导线电阻大小都没有关系。造成两个电流表示数不同的原因可能是两只电流表选用的量程不同，不同量程分度值大小不同，准确程度不同，读数时结果有差异。ABC不符合题意，D符合题意。
故答案为：D。
【分析】在串联电路中，各处电流都相等；电流大小与用电器位置、用电器电阻大小、导线电阻大小都没有关系。造成两个电流表示数不同的原因可能是两只电流表选用的量程不同。
5．【答案】D
【解析】【解答】A．由图知道，开关闭合后，电流从电源的正极流出，经开关、电流表A2后分为两条支路，一支经过灯泡L1，另一支经过灯泡L2图中电流从L2的左边流到右边和电流表A1，汇合后回到电源的负极，所以，两灯泡并联，A不符合题意；
B．开关在干路上，控制两个灯泡；电流表A1测L2的电流，B不符合题意；
C．电流表A2测干路中的电流，因两个灯的规格可能不同，所以通过两灯的电流不一定相等，C不符合题意；
D．若灯L1断路，两电流表均只测量L2的电流，示数相同，D符合题意。
故答案为：D。
【分析】各用电器在不同路径中，是并联电路，电流表和所测量的用电器串联；干路电流表测量总电流。
6．【答案】D
【解析】【解答】由电路图可知，两灯并联．一个电流表测支路的电流，另一个电流表测干路电流，如图所示：
因为并联电路中干路电流等于各支路电流之和，且两只电流表的指针偏转角度相同，所以干路电流表使用0～3A量程，示数为0.8A，支路的电流表使用0～0.6A量程，示数为0.16A，所以通过的电流：，D符合题意．
故答案为：D。
【分析】在并联电路中，干路电流等于各支路电流之和，支路电流表测量本支路电流，干路电流表测量各支路电流总和；根据电流表的量程和指针位置，测量电电流。
7．【答案】C
【解析】【解答】当开关S1闭合，S2断开时，两灯泡并联，电流表测干路电流，即干路上的电流I=0.7A；若只闭合S2而断开S1时，两灯泡并联，电流表测通过L1的电流，即I1=0.42A；因并联电路中干路电流等于各支路电流之和，所以，通过灯泡L2的电流I2=I-I1=0.7A-0.42A=0.28A
故答案为：C。
【分析】在并联电路中，干路电流等于各支路电流之和。
8．【答案】D
【解析】【解答】解：由图知，灯泡L1、L2并列接在电路中，即两灯并联；电流表和L1在一条支路上，则电流表测量通过L1的电流；开关S2和L2在另一条支路上，开关S2只控制灯L2；开关S1在干路上，则开关S1控制整个电路。
A、由图知，电流表和L1在一条支路上，电流表测量通过L1的电流，A不符合题意；
B、灯泡L1、L2的规格不同，并联在同一电路中，则L1与L2的亮度不相同，B不符合题意；
C、灯泡L1、L2的规格不同，并联在同一电路中，则通过L1和L2的电流不相等，C不符合题意；
D、灯泡L1、L2并联在同一电路中，只断开S2，只有L1发光，因并联电路各支路互不影响，所以L1的亮度不变，D符合题意。
故答案为：D。
【分析】电路的基本连接方式有两种，一种是串联，一种是并联，相互串联的用电器相互影响，相互并联的用电器互不影响。
9．【答案】不变；短路
【解析】【解答】根据图像，只闭合开关S1、S3、S4，灯泡并联，电流表测量L2的电流，再断开S4，L1不发光，L1支路的电流表示数不变；若只闭合S2、S3，导线直接连接电源两端，则出现电源短路现象。
【分析】各用电器分别连接时，是并联电路，各支路互不影响；导线连接电源两端，发生短路。
10．【答案】并；0.3；1.2
【解析】【解答】解：由电路图知，两灯泡并联，A2测干路电流，A1测L1支路电流，
因为并联电路中干路电流等于各支路电流之和，所以干路电流应大于支路电流，而电流表A1和A2的指针所指位置相同，所以A2使用0-3A量程，所以A1使用0-0.6A量程，
由图乙可知，A2的示数为1.5A，即干路电流I=1.5A，A1的示数为0.3A，即通过L1的电流：I1=0.3A，
则通过L2的电流：I2=I-I1=1.5A-0.3A=1.2A。
故答案为：并；0.3；1.2。【分析】用电器并列连接的电路叫并联电路；电流表应被测电路元件串联。
由电路图可知，两灯泡并联，A2测干路电流，A1测L1支路电流，根据并联电路电流特点分析两电流表的量程并读出其示数，从而计算出通过L2的电流。
11．【答案】1.76；0.44；等于
【解析】【解答】闭合开关S后，两灯并联，电流表指针偏转角度相同，根据并联电路电流规律，A1测干路电流，接入的量程为0~3A，分度值为0.1A，读数为2.2A，A2表测L2电流，接入量程为0~0.6A，读数为0.44A，故通过灯L2的电流是0.44A，通过灯L1的电流是：
若灯L1的灯丝断了，只L2接入电路，电流表A2示数等于电流表A1的示数。
【分析】并联电路中，干路电流等于各支路电流之和；根据电流表位置，判断量程，结合指针位置，测量电流。
12．【答案】并联；0.3；1.2
【解析】【解答】图甲中，电流分别经过L1、L2，有两条路径，两灯并联，是并联电路。
电路图中，电流表A1测量干路电流，电流表A2测量L2的电流；并联电路中，干路电流等于各支路电流之和，当两表指针位置相同时，电流表A1选用大量程，示数是1.5A，分度值为0.1A，电流表A2选用小量程，分度值为0.02A，通过灯L2的电流为0.3A。根据并联电路电流规律，通过灯L1的电流：I1=I-I2=1.5A-0.3A=1.2A。
【分析】各用电器并列连接，是并联电路；根据电流表的位置判断量程，结合指针位置测量电流，并联电路中总电流等于各支路电流之和。
13．【答案】S1；等于
【解析】【解答】由图可得，要使灯L1和L2组成串联电路，则需让电流从电源正极流出依次流入两灯，最后回到电源负极，则需闭合开关S1。
两灯串联，虽然一个小灯泡发光较亮，另一个小灯泡发光较暗，根据串联电路的电流规律可知：通过两灯的电流是相等的。
【分析】各用电器顺次连接，是串联电路，串联电路中，电流处处相等。
14．【答案】
【解析】【解答】L1与L2并联，故将L1与L2并列连接，电流表在干路，与开关串联，干路电流低于0.6A，故选用0-0.6A量程；
【分析】考查并联电路实物图连接、电流表连接。
15．【答案】
【解析】【解答】通过题目给出的电路图可以知道此电路为一个并联电路，灯泡L1和灯泡L2分别位于不同的支路中，其中电流表A2测量通过灯泡L2的电流，即支路电流。其中电流表A1位于干路中，测量两条支路的总电流，即灯泡L1和灯泡L2的总电流。题中已知通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A，可以求得干路中的总电流为。通过电路中的电流大小我们可以为两个电流表选取合适的量程，需要选取小量程，0-0.6A，需要选取大量程，0-3A，量程是这个题目中容易出错的一个地方。选取量程之后就可以按照电路图一步一步连接实物图，建议先连接电源、开关、电流表A1和灯泡L1这条支路，随后再依次连接电源、开关、电流表A1、电流表A2和灯泡L2，不易出错。
【分析】此题的难度在于电流表量程的选取，学生很容易忽视这个点，拿到题目的同时建议学生先把题目中的已知信息标在电路图中，以及从已知信息中还可以获取什么信息，这样一定意义上可以避免学生出错。考察连接实物图的同时还考察并联电路中的电路特点，，干路电流等于各个支路电流之和。
16．【答案】（1）
（2）不同
（3）灯断路
（4）0.2；1；
（5）一次实验得出的结论具有偶然性
【解析】【解答】探究并联电路的电流特点时，
（1）图甲中，灯泡并联，开关在干路上，电流表和L1串联，将图乙中灯泡L2的右接线柱连接电流表的负接线柱，实物电路为： ；
（2）实验时，选择的灯泡L1和L2的规格应不同，可以探究普遍性；
（3）实验时，电流表和L1串联，闭合开关，L2发光，L1不亮，电流表无示数，可能L1灯断路，若L1短路，则L2也被短路，不能发光，与实际不符；
（4）并联电路中，干路电流等于支路电流之和，干路电流比支路电流大，图丙中，干路电流表选择0~3A量程，示数为I=1A，支路电流表选择0~0.6A量程，示数为I2=0.2A，结合L1的电流I1=0.8A，则1A=0.8A+0.2A，可得，并联电路中，干路电流和各支路电流的关系是I=I1+I2。
（5）探究并联电路电流规律，需要多次实验，本次实验只一次，一次实验得出的结论具有偶然性，存在不足。
【分析】（1）探究并联电路电流规律时，用电器并联，电流表串联在支路上，测量支路电流；
（2）探究电流规律时，需要选择不同规格的灯泡进行实验；
（3）在并联电路中，支路用电器不工作，可能发生断路；
（4）根据电流表位置判断量程，结合指针位置，测量电流，结合支路电流和干路电流关系，总结并联电路电流规律；
（5）探究并联电路电流规律时，需要多次实验，可以探究规律的普遍性，避免偶然性
