沪科版九年级物理全一册教学课件：13.3 内燃机 （共29张PPT）

课件29张PPT。第十三章 内能与热机 第三节 内燃机
修订人： 尚彦威

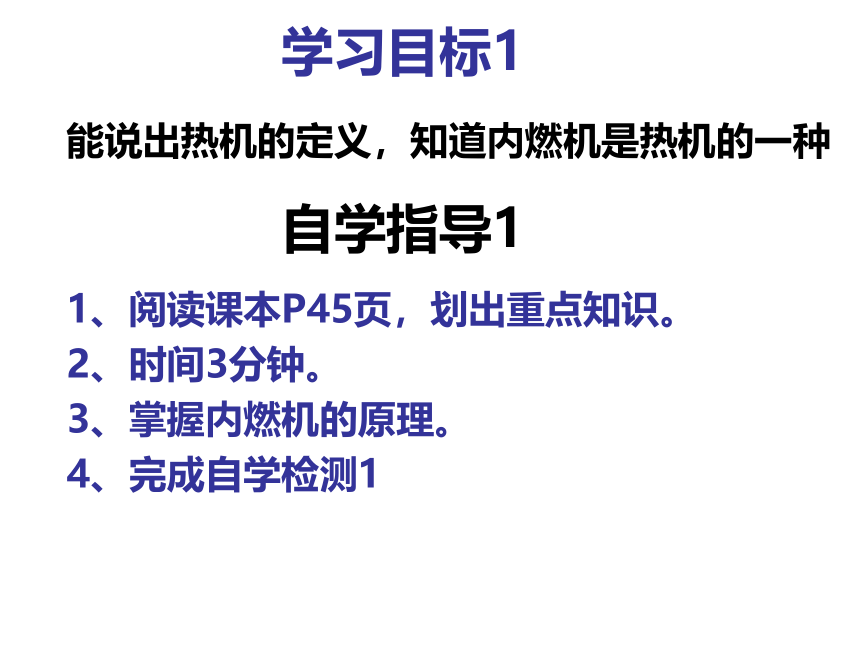

学习目标1.能说出热机的定义，知道内燃机是热机的一种
2.学生能说出汽油机、柴油机的构造及工作原理,能说出汽油机和柴油机的主要区别.学习目标1能说出热机的定义，知道内燃机是热机的一种自学指导11、阅读课本P45页，划出重点知识。
2、时间3分钟。
3、掌握内燃机的原理。
4、完成自学检测1一、热机把燃料燃烧时释放的内能转化为机械能的装置。
内能转化为机械能 2、工作原理1、定义： 二、内燃机
燃料直接在发动机气缸内燃烧产生动力的热机 1、定义： 2、常见分类：汽油机柴油机自学检测11.热机是把 能转化为 能的机器。
2内燃机的特点是_______________________。
3.常见的内燃机有_______和 。
4.内燃机的工作原理 。内能机械能燃料直接在发动机气缸内燃烧汽油机柴油机把燃烧时释放的内能转变为机械能学习目标2学生能说出汽油机、柴油机的构造及工作原理,能说出汽油机和柴油机的主要区别. 自学指导21、阅读课本P46-48页，划出重点知识。
2、时间6分钟。
3、掌握四冲程汽油机和柴油机的相关知识。
4、完成自学检测二自学检测二1.冲程______________________________。
2.内燃机的一个工作循环由 、 、 、
四个冲程组成。
3、内燃机工作时，燃料在 燃烧，生成 燃气，燃气推动活塞 ， 能转化为 .
4. 柴油机在吸气冲程中吸入气缸内的是( )·
A·空气 B·柴油
C·雾状的柴油 D·空气和雾状柴油混合物
5．在内燃机工作的四个冲程中对外做功的是_________________冲程·吸气冲程压缩冲程高温高压排气冲程气缸吸气冲程做功内机械能A做功活塞从气缸的一端运动到另一端1、汽油机的构造火花塞气缸进气门活塞连杆排气门曲轴2、柴油机的构造喷油嘴进气门活塞连杆排气门气缸曲轴3、一个冲程内燃机工作时，活塞在汽缸内做一次单向运动叫做一个冲程4、汽油机的工作原理吸气冲程汽油和空气 进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸。4、汽油机的工作原理压缩冲程 进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。压缩冲程将 能转化为 能 ——内———机械能做功冲程 在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。做功冲程将 能转化 能———— 内机械能排气冲程燃烧后的废气 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。吸气冲程空气 进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。5、柴油机的工作原理压缩冲程 进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。做功冲程 在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。排气冲程燃烧后的废气 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。1、基本构造和主要部件的作用相似。
2 、每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。
3 、四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。
4 、一个工作循环中，活塞往复两次，曲轴转动两周，做功一次。相同点6、汽油机和柴油机的相同点和不同点不同点1．构造不同：汽油机气缸顶有火花塞，而柴油机气缸顶部有喷油嘴。
2 ．燃料不同：汽油机的燃料是汽油，而柴油机的燃料是柴油。
3 ．吸气不同：汽油机吸进汽油和空气的混合气物，柴油机只吸进空气。
4 ．点火不同：汽油机属点燃式点火，柴油机属压燃式点火。1、内燃机的启动 内燃机不能自行启动。开始运转时，要靠外力使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，以后内燃机才能自己工作。课外补充：2、内燃机的应用 汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。
(1)汽油机的应用(2)柴油机的应用
柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。1．内燃机工作时，燃料在 ___ __燃烧，生成 _________燃气，燃气推动活塞 ，____ 能转化为 能 .2.内燃机压缩冲程中 能转化为 能；在做功冲程中 能转化为 能. 3．柴油机经过 ___个冲程，飞轮转1周，若某柴油机转速是1200r／min，则在一分钟内这台柴油机经过 ___冲程，其中做功冲程出现了 次.达标测评：气缸内高温高压做功内机械机械内内机械两24006004．汽油机和柴油机构造上相比，汽油机顶部有一个______，柴油顶部有一个______.5．在压缩冲程末，柴油机喷油嘴喷入气缸的是_________，汽油机在吸气冲程中吸入气缸的是 _____和_______的混合物.6．汽油机飞轮转速为3000r／min，那么它每秒种对外做功____次，活塞往复 _____次.火花塞喷油嘴雾状的柴油汽油空气25501．内燃机工作的某个冲程，进气门和排气门都关闭，活塞向上运动，由此可知该冲程为（ ） A．吸气冲程 B．压缩冲程 C.做功冲程 D．排气冲程2．下面关于内燃机错误说法是（ ） A.蒸汽机是一种热机 B．汽油机和柴油机都是内燃机 C．内燃机只能在燃料燃烧完全结束后才对外做功 D．内燃机一般在燃料燃烧的同时就对外做功3．一般柴油机的效率比汽油机效率高，原因是（ ） A. 柴油的燃烧值大 B．柴油机内压缩空气的压强大，温度高 C．柴油机和汽油机吸入的气体不同 D．柴油机和汽油机的点火方式不同 BCB强化训练 4．柴油机上装有又重又大的飞轮，其作用是（ ） A．增加柴油机的输出功率 B．增加柴油机的稳定性 C．改变柴油机的转速 D．增加柴油机转动的惯性5．四冲程柴油机工作时，依靠飞轮惯性使活塞向上运动完成的冲程是（ ） A．吸气和排气冲程 B．压缩和做功冲程 C．压缩和排气冲程 D．做功和排气冲程DC再见
