九年级物理（粤教沪科版）上册教学课件：15.3 怎样使用电器正常工作 （共17张PPT）

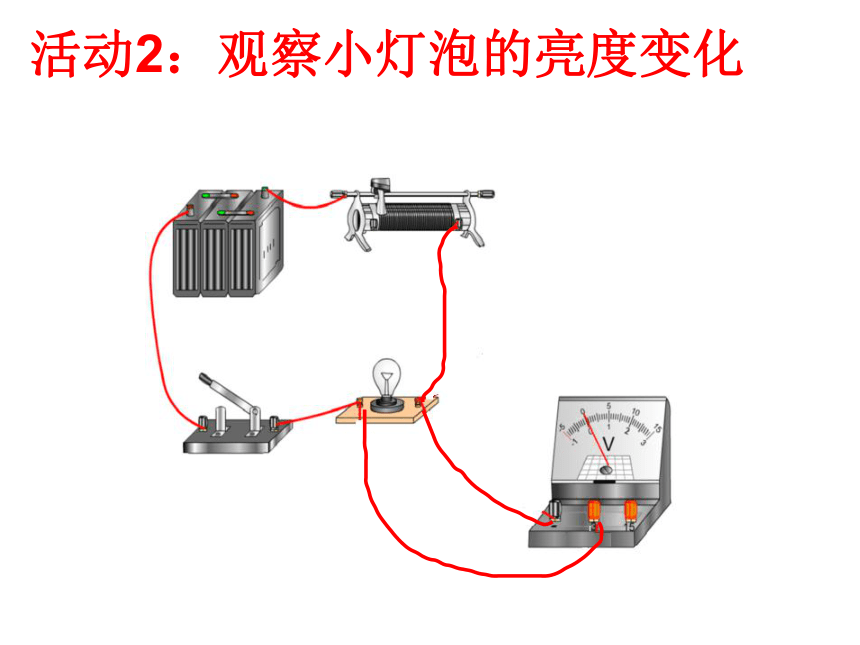

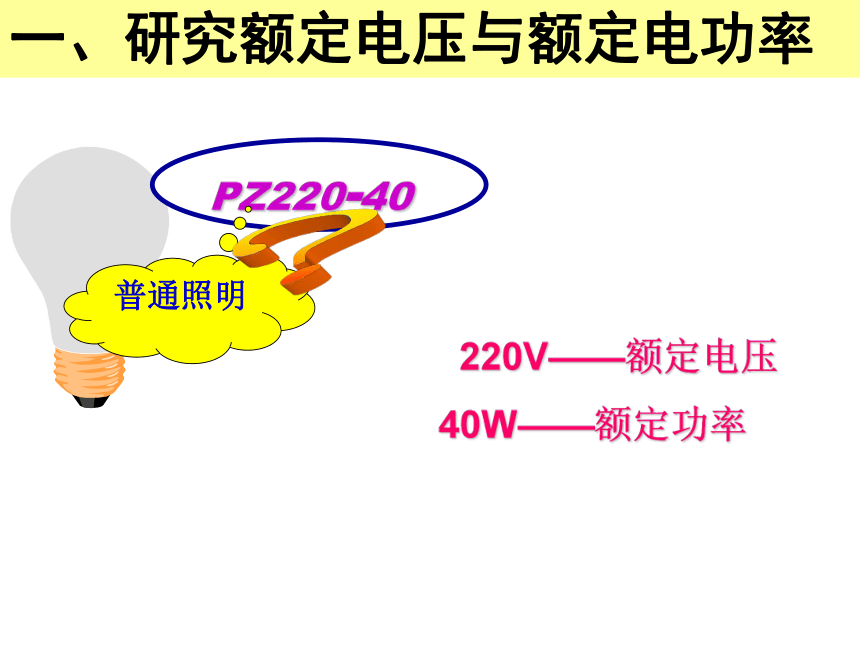

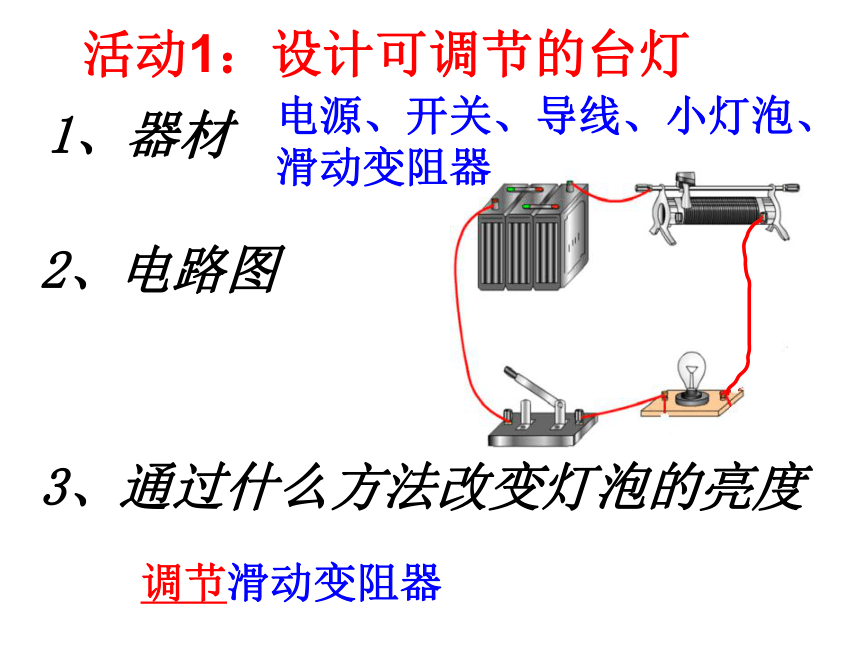

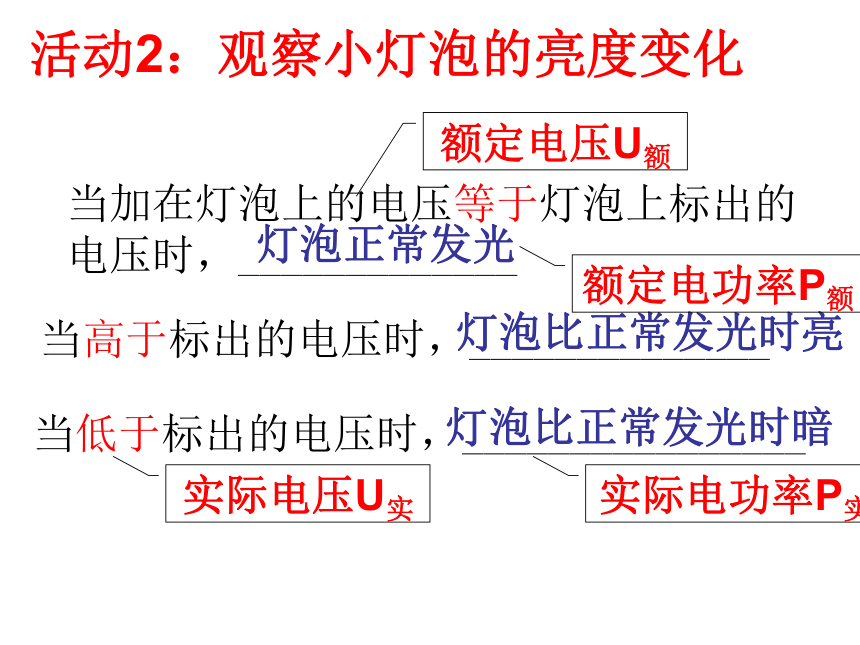

课件17张PPT。15.3 怎样使用电器正常工作活动1：设计可调节的台灯1、器材2、电路图3、通过什么方法改变灯泡的亮度电源、开关、导线、小灯泡、滑动变阻器调节滑动变阻器活动2：观察小灯泡的亮度变化当加在灯泡上的电压等于灯泡上标出的电压时，_____________当高于标出的电压时，______________当低于标出的电压时，________________灯泡正常发光灯泡比正常发光时亮灯泡比正常发光时暗额定电压U额额定电功率P额实际电压U实实际电功率P实活动2：观察小灯泡的亮度变化一、研究额定电压与额定电功率40W——额定功率220V——额定电压普通照明?若接在220V的电路里则：额定电压 ;实际电压 ;
额定功率 ;实际功率 ;220V210V40W小于40W若接在210V的电路里则：额定电压 ;实际电压 ;

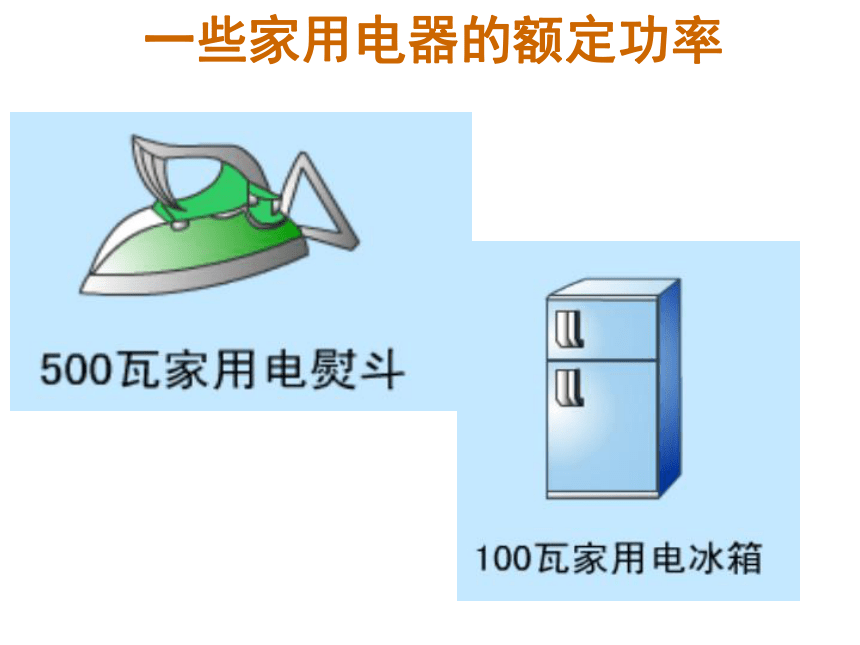

额定功率 ;实际功率 ;220V40W40W220V额定值只有一个，实际值有无数种，额定值是用电器在正常工作时的实际值。一些家用电器的额定功率一些家用电器的额定功率测量小灯泡的功率1、实验原理(需要测量的电学量)2、电路图及实物连接图3、实验过程4、实验结论活动思考实验原理：根据实验的原理，应该测量的物理量是
____________ ___和_____ __________。小灯泡两端的电压通过小灯泡的电流P=UI电路图及实物连接图注意电流表和电压表量程的选择。伏安法注意事项:1、滑动变阻器应如何连接？闭合开关前，滑片要放在什么位置？
2、电流表和电压表在电路中如何连接？+、-接线柱连接是否正确？量程选择是否适当？实验记录表:额定电功率P额实验结论当U实=U额时，P实=P额；当U实>U额时，P实>P额；当U实
