九年级物理（粤教沪科版）上册教学课件：13.3 怎样认识和测量电流 （共30张PPT）

课件30张PPT。13.3怎样认识和测量电流 引 入水流通过水轮机, 能使水轮机转动。电流流过灯丝，能使电灯发光。类比导体中的电荷向一定方向移动。2. 电流方向的规定：正电荷的定向移动方向。在电路中，电流方向是从电源的正极经过用电器、导线等流向电源的负极的。

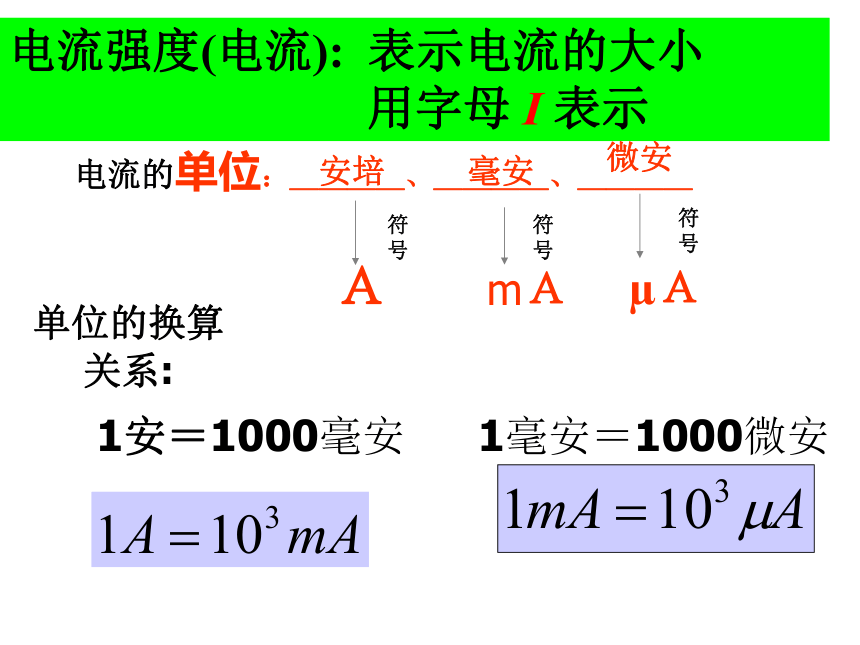

1. 电流：如何测量流过灯泡的电流呢？换成两节电池，小灯泡的亮度将如何变化？说明什么？电流的单位：＿＿＿＿、＿＿＿＿、＿＿＿＿ 安培毫安微安符号符号符号ＡmＡμＡ单位的换算关系:1安＝1000毫安1毫安＝1000微安电流强度(电流): 表示电流的大小
用字母 I 表示单位换算 1.2 A= mA= μ A
0.06 A= μ A
500 mA= A
1.5x103 μ A= A= mA1.2x1031.2x1066x1040.51.51.5 x10-3几 种 常 见 的
电 流 表实验室用电流表教学电流表学生电流表灵敏电流表测量电流的仪表——电流表观察电流表 它有三个接线柱,左边的标有“-”，表示“-”接线柱,其余两个分别标有“0.6”“3”，表示“+”接线柱,这是个双量程电流表。 表头上字母“A”表示：此电流表所测电流以安培为单位1.如果把标有“ - ”和“0.6” 的接线柱接到电路中，表示选用0-0.6A的量程(测量范围),当指针在满刻度时,表示电流为0.6A,读数时,应以刻度盘 为准,电流表的分度值为 A
下排0.022.如把标有“ - ”和“3” 的接线柱接到电路中,表示选用0-3A的量程,当指针在满刻度时,表示电流为3A,读数时,应以刻度盘 为准,电流表的分度值为 A上方0.1电 流 表 的 读 数 示 范 (一)确定量程 0.6 A最终示数0.2A╳2=0.4 A0.4A+0.08A=0.48A0.02A╳4=0.08A确定大格刻度确定小格刻度电 流 表 的 读 数 示 范(二)确定量程 0-3 A最终示数1A ╳ 2 = 2 A2A+0.4A=2.4A0.1A╳4=0.4A确定大格刻度确定小格刻度I=______AI=______A0.51.6如何用电流表测通过电路中的电流？？ + -- + +使用前检查指针是否
调零调节点 必须使电流从“十”接线柱流进电流表
从“一”接线柱流出电流表“十”
“一”
接线
柱的
接法
要正
确正确错误 被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被打弯，甚至烧坏电流表．
在不能预先估计被测电流大小的情况下，要先用电路的一个线头迅速试触电流表的接线柱，看看指针的偏转是否在量程之内．如果超出量程，就要改用更大量程的电流表．试触测量电流不能超过最大测量值 绝对不允许不经过用电器而把
电流表直接接到电源的两极上
否则，电流表将很快烧坏不
许
短
接
电
流
表电流表的使用说明
1、使用前应先检查指针是否指零。
2、必须把电流表串联在电路中。
3、使电流从电流表的“＋”接线柱流进，从“-”接线柱流出
4、绝对不允许把电流表直接接到电源两极。
5、被测电流的大小不能超过电流表的量程。 电流表内部构造比较精密，使用不当很容易损坏电流表。电流表常见故障：1、电流表指针左偏：电流表正负接线柱
接反。
2、电流表指针偏到最右端：电流表量程
选小了
3、电流表指针右偏很小：电流表量程选
大了，为了测量准确应换用小量程。
4、电流表读数相差5倍：错将小量程电
流读成大量程。1、要想知道某段电路中通过的电流大小,可以用电流表来测量。如图，要用电流表测量通过L1的电流,下列电路图正确的是（ ）D3、某同学用“0-0.6A”量程测量某电路电流，因下排刻度模糊，他从上排读数读得数据是2.4A，那么该电路的实际电流是_____A。0.482、使用电流表时，若将正负接线柱接反了，
产生的后果是：（ ）
A、 用电器被烧坏 B、 电源被烧坏
C 、指针反转 D 、可正常读数 C你能识得下图中的电流表 测谁的电流吗？请画出电路图L2L1A你能识得下图中的电流表 测谁的电流吗？L1L2请画出电路图L1L2A根据电路图连接实物电路L2L1A1AA1A小结：1、电流 (I)
2、电流单位：安培 安 A
纪念法国安培
3、单位换算：1A=1000mA 1mA=1000μA
4、电流表：5、正确使用电流表的四点注意事项串联正接线柱负接线柱两个量程不能
