九年级物理（粤教沪科版）上册教学课件：13.5 怎样认识和测量电压 （共28张PPT）

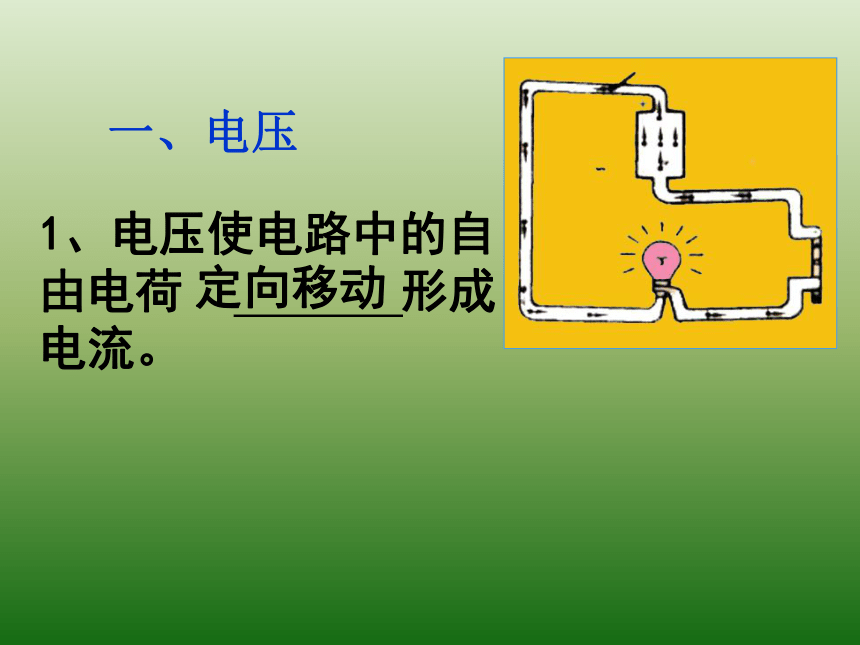

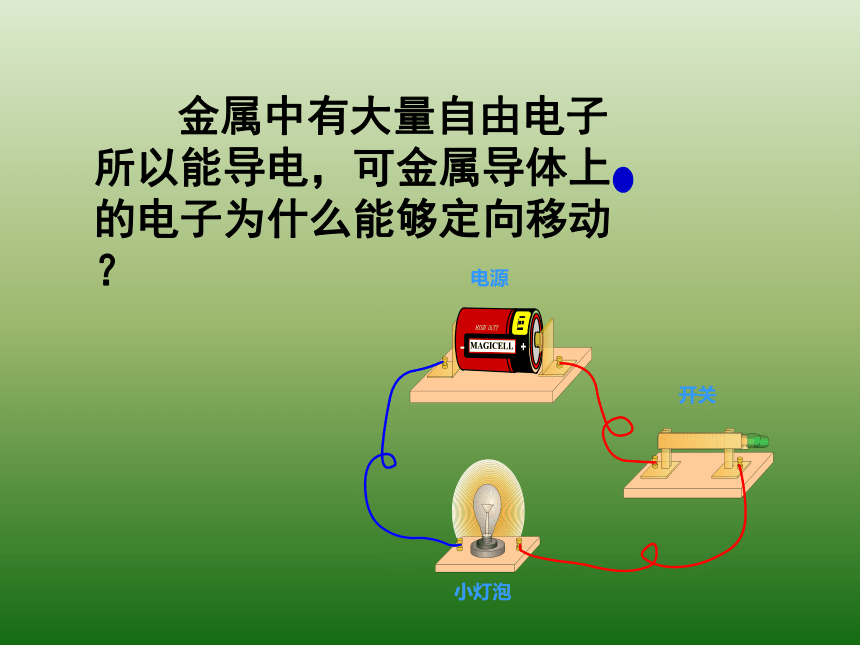

课件28张PPT。第十三章 第五节 怎样认识和测量电压 金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？1、电压使电路中的自由电荷 形成电流。
一、电压定向移动2、电源是提供电压的装置。

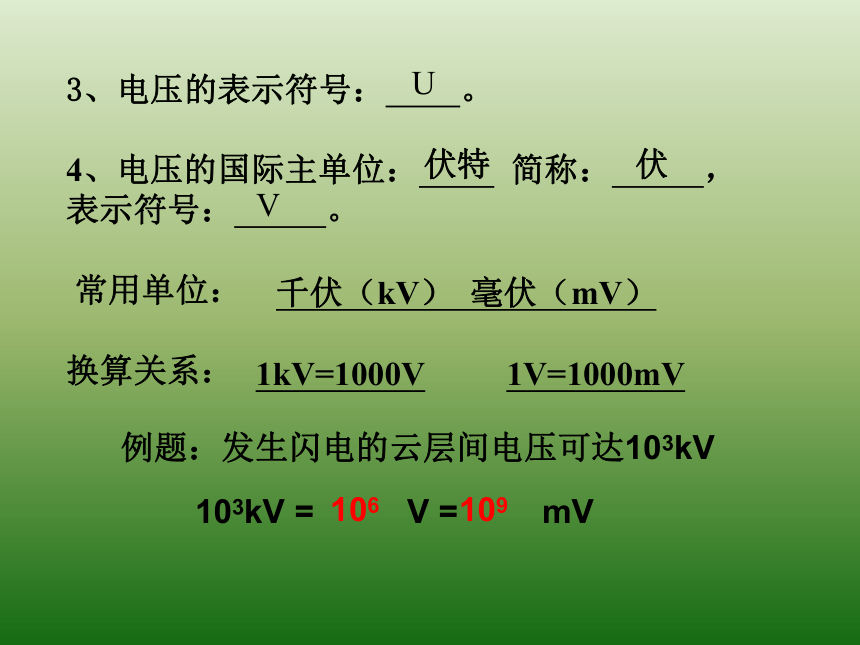

3、电压的表示符号： 。
4、电压的国际主单位： 简称： ，
表示符号： 。

常用单位：

换算关系：伏特伏VU1kV=1000V1V=1000mV千伏（kV） 毫伏（mV）106109例题：发生闪电的云层间电压可达103kV

103kV = V = mV

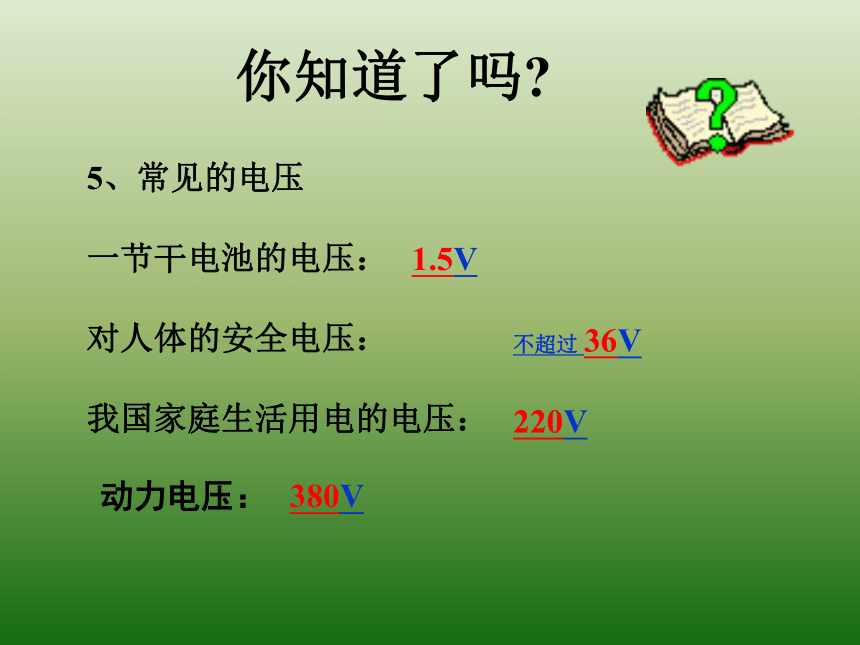

5、常见的电压

一节干电池的电压：

对人体的安全电压：

我国家庭生活用电的电压：
1.5V不超过 36V
220V你知道了吗?动力电压：380V世界各国生活用电电压中国 220v
美国 120或110 或115v（不同州生活用电电压不同）
日本 100v
英国 240v

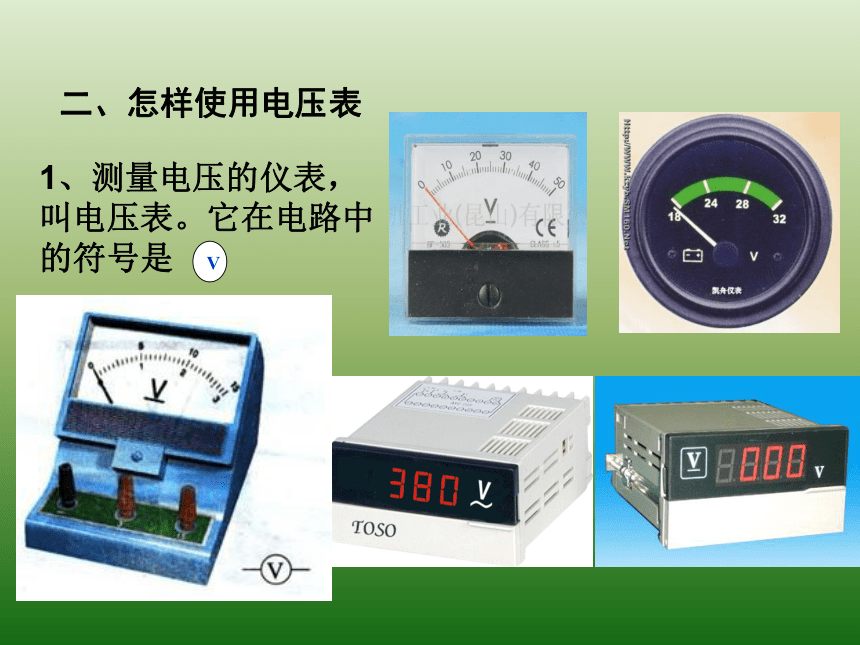

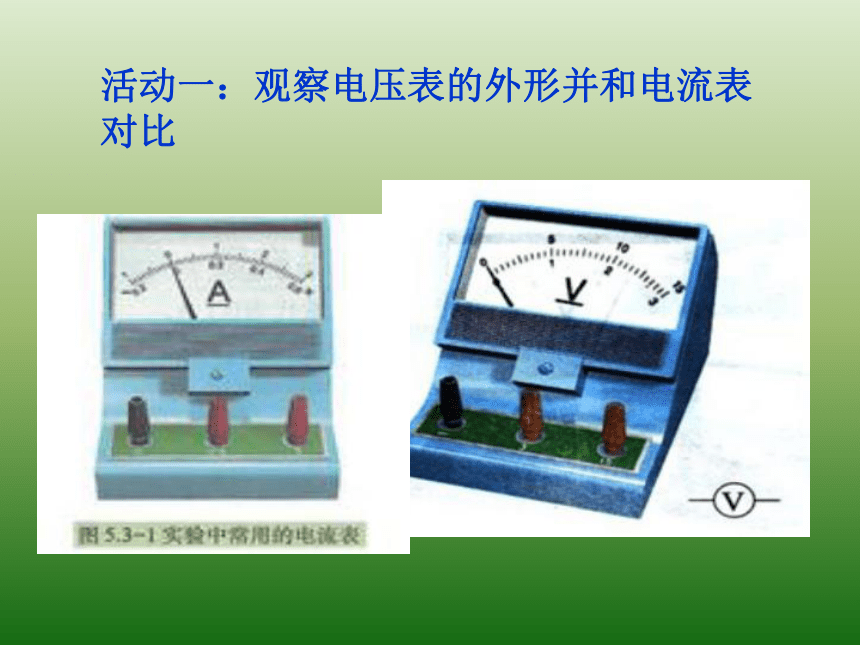

德国 220v二、怎样使用电压表1、测量电压的仪表，叫电压表。它在电路中的符号是V活动一：观察电压表的外形并和电流表对比活动二：观察电压表，认清量程和分度值，练习读数 如果用“-”和“15”两接线柱，每大格表示 v，每小格表示 v。 如接“-”和“3”两接线柱，电压表使用的量程是 v,每大格表示 v， 每小格表示 v.310.150.53 、电压表的读数 3 、电压表的读数 活动三：正确使用电压表
认真阅读课文中电压表的使用说明书，明确电压表的连接方法。电压表的使用：1、电压表要与被测电路并联，要测哪部分电路的电压，电压表就和哪部分电路并联；2．电压表接进电路时，要使电流从其“+”接线柱流入，从“—”接线柱流出；3．注意观察电压表的量程，要使被测电压不超过电压表的量程（先选用较大量程，用导线试触）？4．电压表可以直接接在电池的两极上，这时它测的是电池的电压． 电压表的使用方法1.正确选择量程-------用“大量程”试触
2.电压表必须与待测电路并联
3.电压表接进电路时应使电流从+接线柱流入，从-接线柱流出。
4.电压表可以直接与电源两极连接，此时测量的电压是电源电压。VA电压并联在电路中可以电流2、电压表的使用规则（与电流表作比较）串联在电路中电流“＋”进“－”出选择合适的量程不能合作探究：

一、请用电压表分别测出一节干电池的电压和两节干电池串联，三节干电池串联后的总电压。
记录数据表格结论：
串联电池组的总电压等于各节电池电压之和。1、 连接电路时开关应断开
2 、选择电压表合适的量程
3 、电压表要与所测用电器并联
4 、电压表的正负接线柱不要接反了温馨提示实验注意事项:课后练习1、? 实验中，发现电压表出现以下几种情况，试分析其原因。
（1）?指针左偏:
（2） 指针偏转角度太小：
（3）?指针很快打到刻度盘的最右边：

学以致用
电源在工作中不断地使正极聚积___电荷，负极聚积____电荷，保持电路两端有一定的______，使电路中有持续的电流。
电压使电路中形成______，而_____是提供电压的装置.正负电压电流电源
关于电压，下列说法正确的是：( ）
A. 电路两端有电压，电路中就一定有电流
B. 电路中无电流，电路两端就一定无电压
C. 电路两端必须有电压，才可能有电流
D. 电路中有电流，电路两端就一定有电压
CD
