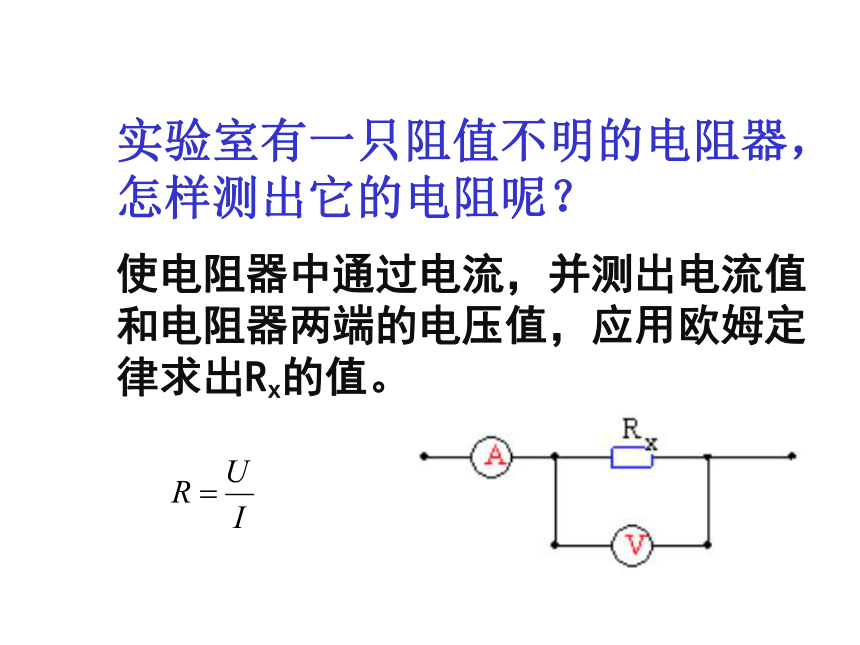

课件31张PPT。欧姆定律的应用实验室有一只阻值不明的电阻器,怎样测出它的电阻呢?使电阻器中通过电流,并测出电流值和电阻器两端的电压值,应用欧姆定律求出Rx的值。用伏安法测电阻学习用伏安法测量电阻器的电阻值电池组、开关、电阻器、电流表、

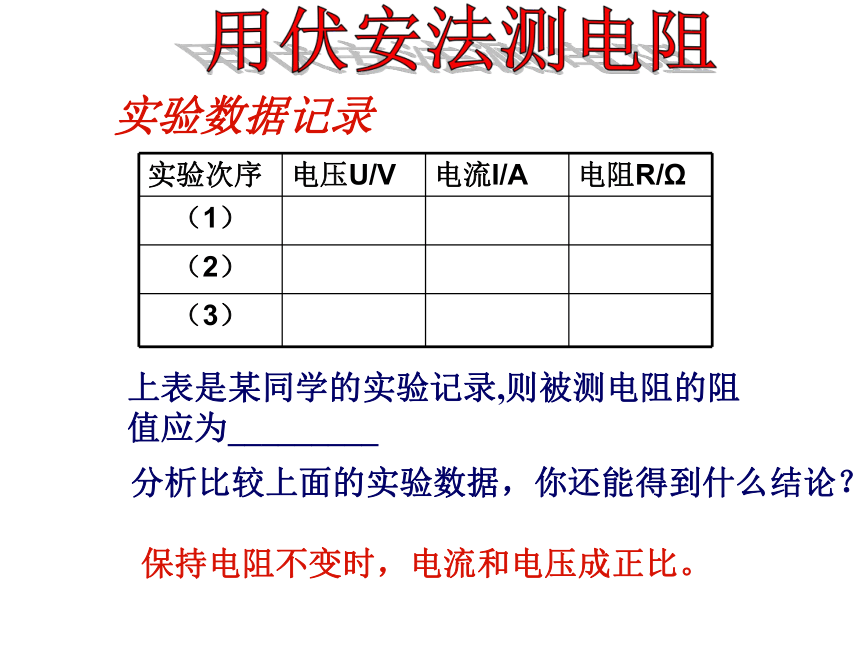

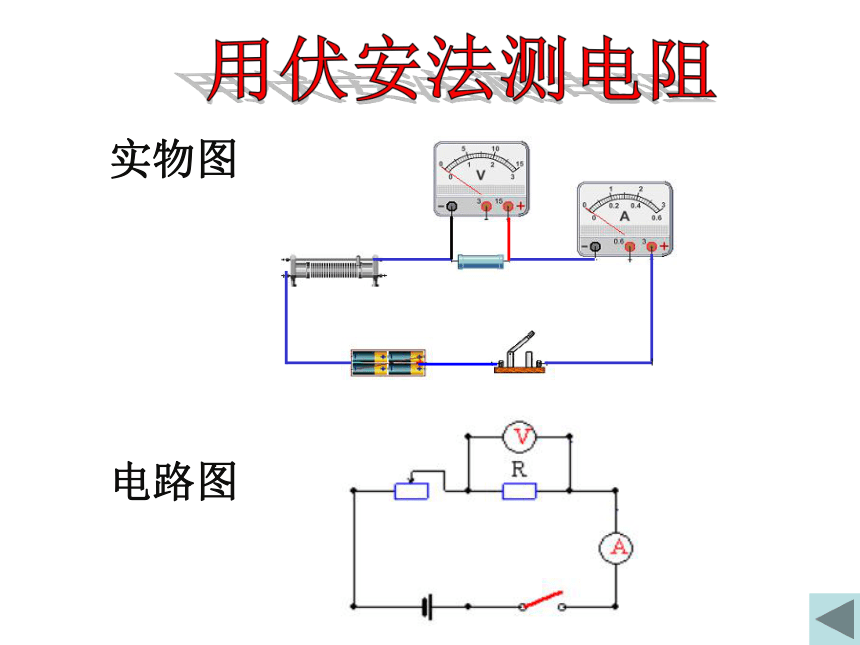

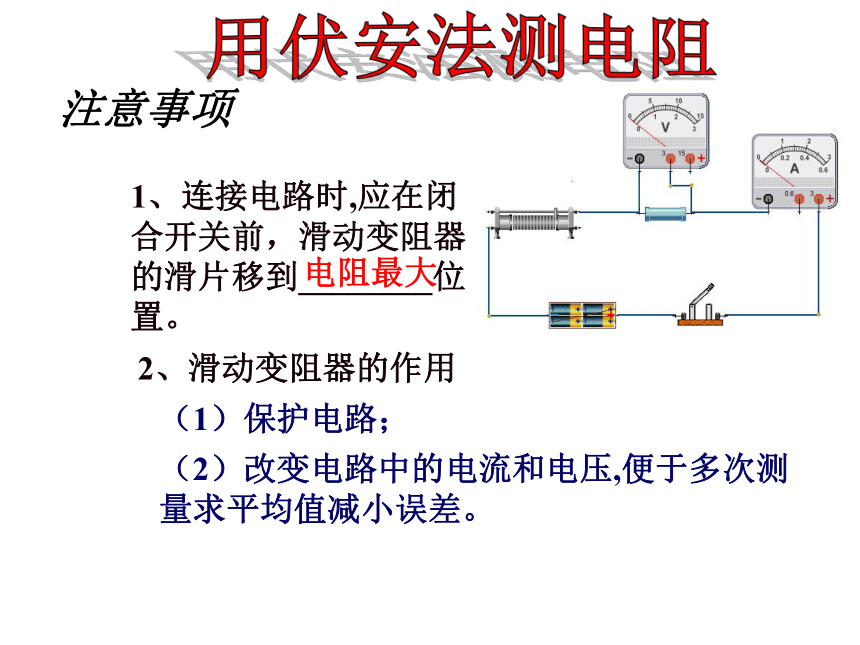

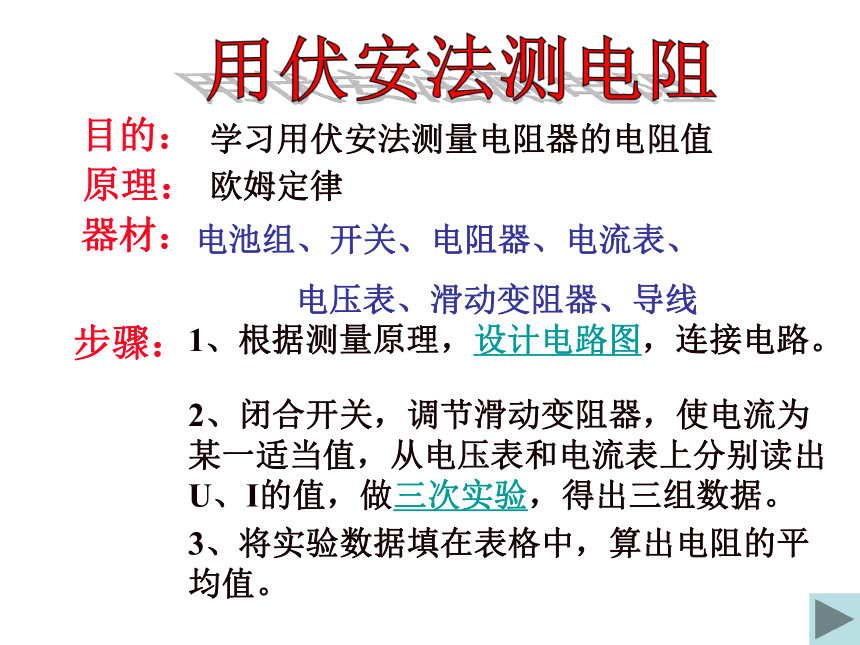

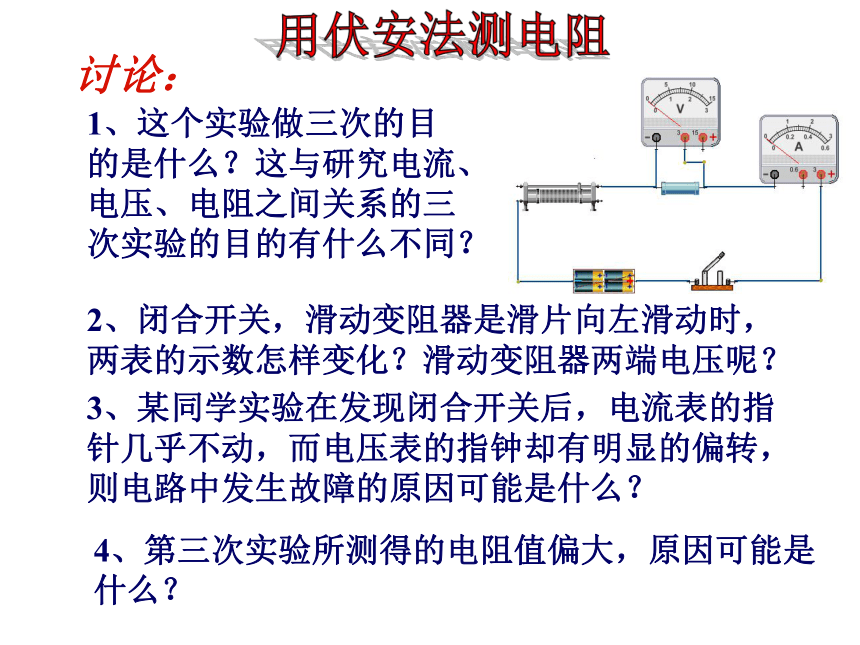

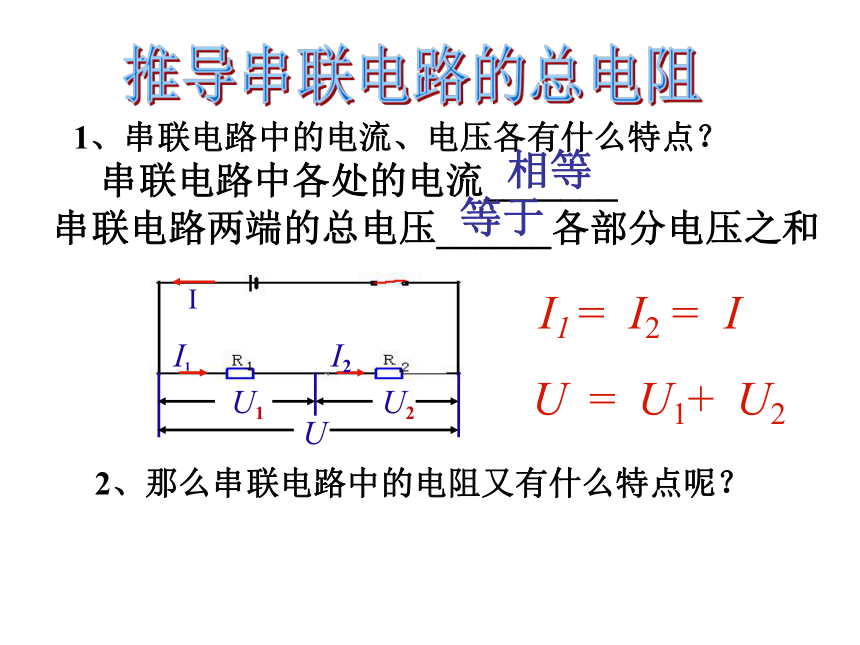

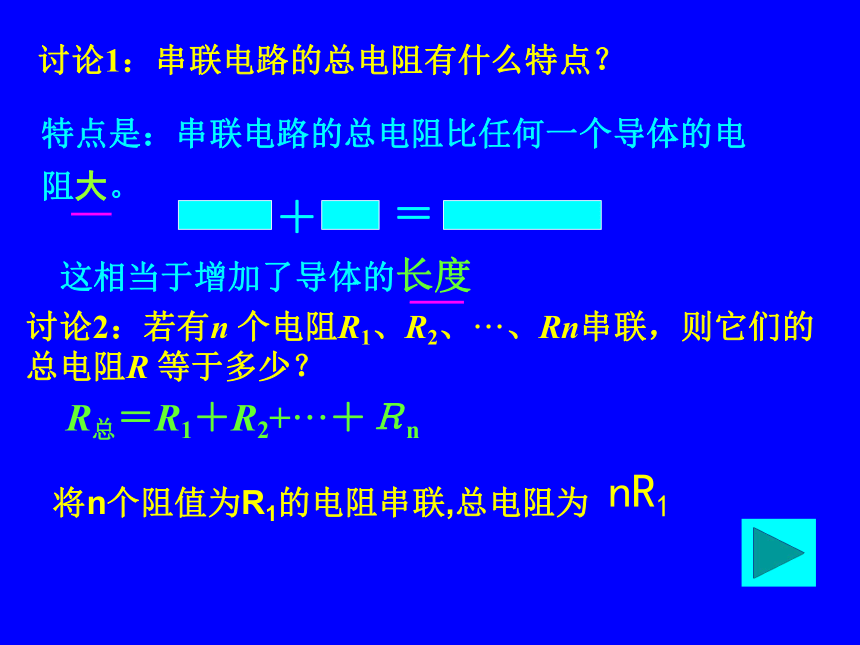

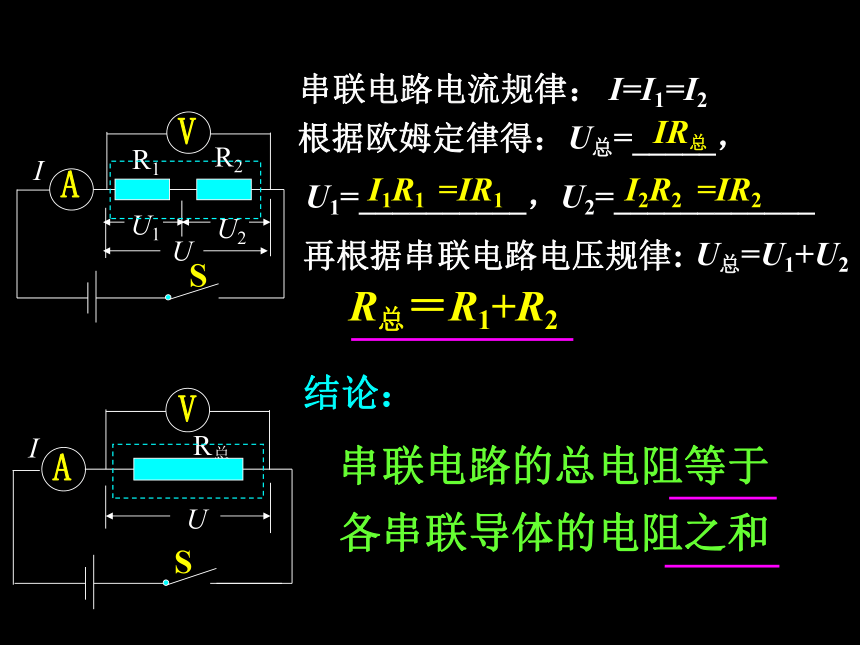

电压表、滑动变阻器、导线器材:目的:原理:欧姆定律步骤:1、根据测量原理,设计电路图,连接电路。2、闭合开关,调节滑动变阻器,使电流为 某一适当值,从电压表和电流表上分别读出U、I的值,做三次实验,得出三组数据。3、将实验数据填在表格中,算出电阻的平均值。电路图实物图用伏安法测电阻实验数据记录上表是某同学的实验记录,则被测电阻的阻值应为_________分析比较上面的实验数据,你还能得到什么结论?保持电阻不变时,电流和电压成正比。用伏安法测电阻注意事项1、连接电路时,应在闭合开关前,滑动变阻器的滑片移到________位置。电阻最大2、滑动变阻器的作用(2)改变电路中的电流和电压,便于多次测量求平均值减小误差。(1)保护电路;用伏安法测电阻讨论:1、这个实验做三次的目的是什么?这与研究电流、电压、电阻之间关系的三次实验的目的有什么不同?2、闭合开关,滑动变阻器是滑片向左滑动时,两表的示数怎样变化?滑动变阻器两端电压呢?4、第三次实验所测得的电阻值偏大,原因可能是什么?3、某同学实验在发现闭合开关后,电流表的指针几乎不动,而电压表的指钟却有明显的偏转,则电路中发生故障的原因可能是什么?用伏安法测电阻测小电灯的电阻1、串联电路中的电流、电压各有什么特点?2、那么串联电路中的电阻又有什么特点呢?II1I2U1U2UI1 = I2 = IU = U1+ U2推导串联电路的总电阻串联电路两端的总电压______各部分电压之和串联电路中各处的电流_______相等等于串联电路的电阻研究方法:什么是总电阻?R1R2R总理论推导法串联电路电流规律:U1=__________,U2=____________再根据串联电路电压规律:IR总I2R2U总=_____,I1R1R总=R1+R2结论:串联电路的总电阻等于各串联导体的电阻之和I=I1=I2U总=U1+U2根据欧姆定律得:=IR1=IR2讨论1:串联电路的总电阻有什么特点?特点是:串联电路的总电阻比任何一个导体的电阻大。+=这相当于增加了导体的长度讨论2:若有n 个电阻R1、R2、···、Rn串联,则它们的总电阻R 等于多少?R总=R1+R2+···+Rn将n个阻值为R1的电阻串联,总电阻为nR1三、课堂小结 串联电路的规律:I=I1=I2I1:I2=1 :1(1)电流规律:(2)电压规律:U=U1+U2U1 : U2=R1 :R2(3)电阻规律:推导并联电路的总电阻复习提问:串联电路中的电流规律是______
表达式是_______.串联电路中的电压规律是______
表达式是_______串联电路中的电阻规律是______
表达式是_______I1 = I2 = IU = U1+ U2R总=R1+R2串联电路中各处的电流相等串联电路两端的总电压等于各部分电压之和串联电路的总电阻等于各串联导体的电阻之和并联电路中的电流规律是______
表达式是_______并联电路中的电压规律是______
表达式是_______U=U1=U2I=I1+I2并联电路干路中的电流等于各支路中的电流之和并联电路两端的总电压跟各支路两端的电压都相等.并联电路的总电阻(等效电阻)跟各支路的电阻有怎样的关系?理论推导法:一、并联电路的总电阻跟各并联导体的电阻之间的关系V并联电路电压规律:U=U1=U2并联电路电流规律:I=I1+I2根据欧姆定律:I= I2=I1==+结论: 并联电路的总电阻的倒数,等于各并 联导体的电阻的倒数之和。即:讨论: 并联电路的总电阻_____任一并联导体的电阻。+=这相当于增加了导体的_________横截面积小于结论:课 堂 小 结并联电路的电流、电压、电阻规律:电流:I=I1+I2I1:I2=R2:R1电压:U=U1=U2U1 :U2=1:1电阻:讨论2:若有n 个电阻R1、R2、···、Rn并联,则它们的总电阻R 等于多少?将n个阻值为R1的电阻并联,总电阻为想一想?1.将4欧和12欧的电阻串联接入电路总电阻为_____
2.两个电阻均为6欧的电阻串联接入电路总电阻为_____
16欧12欧3.将5个20欧的电阻串联,总电阻为______欧,若将n个阻值为R的电阻串联,总电阻为_____
4.将两个电阻串联,总电阻为72欧,若一个电阻为30欧,另一个是_____100欧nR42欧5.导体串联时的总电阻比任何一个导体的电阻 都____,这是因为导体串联起来相当于增加了导体的_____. 长度6415大3:21:17.R1和R2电阻串联后接在电路中,若R1:R2=3:2,则通过R1、R2的电流之比是______,R1、R2两端电压之比是_______.6.将5Ω和10Ω的两个电阻串联后的总电阻是_____Ω;若通过5Ω电阻的电流为0.4A,则10Ω电阻两端的电压是_____V,串联电路两端总电压是______V.9、如图所示电路,电源电压保持不变,若变阻器滑片P向左滑动时,则 ( )A. V1表示数增大,V2表示数增大,A表示数减小
B. V1表示数减小,V2表示数增大,A表示数减小
C. V1表示数增大,V2表示数减小,A表示数增大
D. V1表示数减小,V2表示数减小,A表示数增大c8、把一个4Ω的电阻器R1和一个6 Ω的电阻器R2串联起来接入电路,求它们的总电阻R总。若电路中的电流为1.2A,求每个电阻器两端的电压及总电阻两端的电压。R总=R1+R2=4Ω+6Ω=10 Ω解:U1=IR1=1.2A× 4Ω=4.8VU2=IR2= 1.2A×6Ω=7.2VU=U1+U2= 4.8V+ 7.2 V=12V课 堂 练 习1. 并联电路的总电阻的_____,等于各并联导体的电阻的______之和。并联电路的总电阻_____任一并联导体的电阻。这相当于增加了导体的_________.倒数倒数小于横截面积2. R1=6Ω,R2=4Ω,将它们并联在电路中,则通过它们的电流之比是______,它们两端的电压之比为_______,总电阻是______Ω.2:31:12.44.将1000欧的电阻与1欧的电阻并联,并联总电阻为( ) A.大于1000欧 B.小于1欧 C.1000欧>R>1欧 D.等于1001欧 5.将两个电阻并联,总电阻为12欧,若一个电阻为30欧,另一个是_____20欧B3.将4欧和12欧的电阻并联接入电路总电阻为_____3欧6. 两个电阻R1=8Ω、R2=16Ω,把它们并联起来接在电路中,通过R1的电流是0.5A,则通过R2的电流是 ( )A. 0.25A B. 0.5A C. 0.75A D. 1AA8.在图中,U=12V,R1=10Ω,R2=40Ω,求电路的总电阻和干路里的电流。R总 IU=12V,R1=10Ω,R2=40Ω已知:求:解:∵∴R总=8ΩI===1.5A已知 : _______________
_______________
求:_________________
解:
_________________
_________________
_________________
_________________U=12VR1=10ΩR2=40ΩR总 I解法2串、并联电路的规律比较串联并联电流电压I=I1+I2I=I1=I2U=U1+U2U=U1=U2电阻R=R1+R2返回到12张分压(流)公式返回到13张返回到18张返回到19张
