第十一章 电路及其应用 同步练习题（含解析）2024-2025学年物理人教版（2019）必修第三册

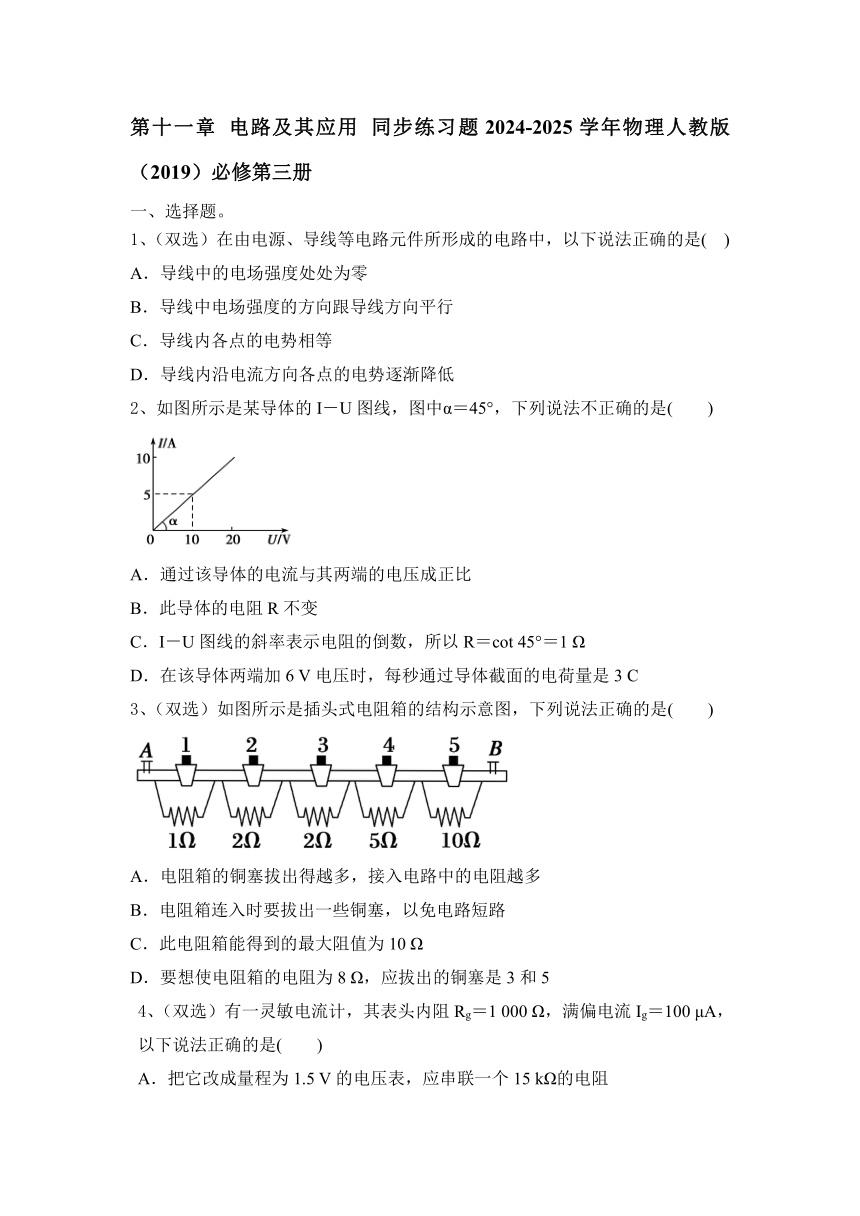

第十一章 电路及其应用 同步练习题2024-2025学年物理人教版（2019）必修第三册
一、选择题。
1、（双选）在由电源、导线等电路元件所形成的电路中，以下说法正确的是(　)
A．导线中的电场强度处处为零
B．导线中电场强度的方向跟导线方向平行
C．导线内各点的电势相等
D．导线内沿电流方向各点的电势逐渐降低
2、如图所示是某导体的I－U图线，图中α＝45°，下列说法不正确的是(　　)
A．通过该导体的电流与其两端的电压成正比
B．此导体的电阻R不变
C．I－U图线的斜率表示电阻的倒数，所以R＝cot 45°＝1 Ω
D．在该导体两端加6 V电压时，每秒通过导体截面的电荷量是3 C
3、（双选）如图所示是插头式电阻箱的结构示意图，下列说法正确的是(　　)
A．电阻箱的铜塞拔出得越多，接入电路中的电阻越多
B．电阻箱连入时要拔出一些铜塞，以免电路短路
C．此电阻箱能得到的最大阻值为10 Ω
D．要想使电阻箱的电阻为8 Ω，应拔出的铜塞是3和5
4、（双选）有一灵敏电流计，其表头内阻Rg＝1 000 Ω，满偏电流Ig＝100 μA，以下说法正确的是(　　)
A．把它改成量程为1.5 V的电压表，应串联一个15 kΩ的电阻
B．把它改成量程为1.0 A的电流表，应并联一个1 Ω的电阻
C．把它改成量程为1.0 A的电流表，测量某电流时读数为0.5 A，此时流过表头的电流为50 μA
D．把它改成量程为1.5 V的电压表，测量某电压时读数为1.5 V，此时流过表头的电流为100 μA

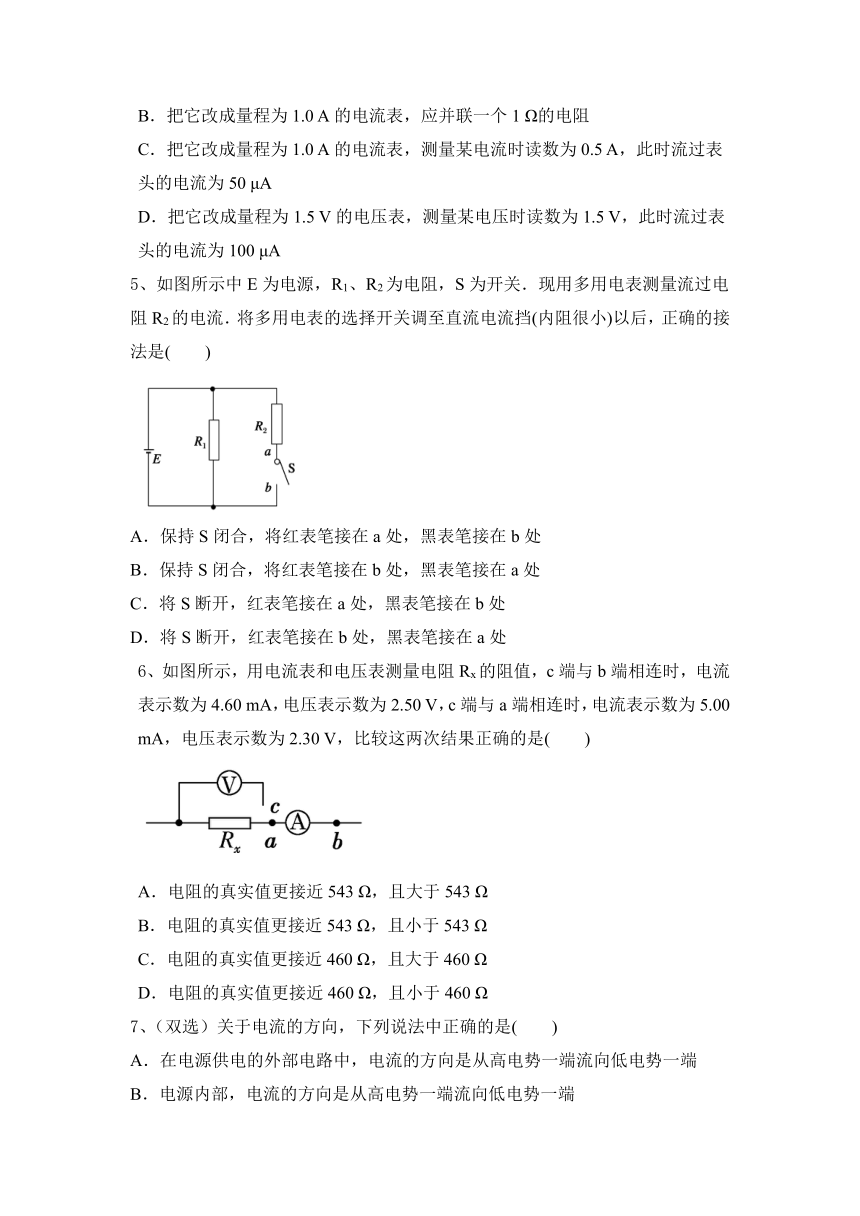

5、如图所示中E为电源，R1、R2为电阻，S为开关．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是(　　)
A．保持S闭合，将红表笔接在a处，黑表笔接在b处
B．保持S闭合，将红表笔接在b处，黑表笔接在a处
C．将S断开，红表笔接在a处，黑表笔接在b处
D．将S断开，红表笔接在b处，黑表笔接在a处
6、如图所示，用电流表和电压表测量电阻Rx的阻值，c端与b端相连时，电流表示数为4.60 mA，电压表示数为2.50 V，c端与a端相连时，电流表示数为5.00 mA，电压表示数为2.30 V，比较这两次结果正确的是(　　)
A．电阻的真实值更接近543 Ω，且大于543 Ω
B．电阻的真实值更接近543 Ω，且小于543 Ω
C．电阻的真实值更接近460 Ω，且大于460 Ω
D．电阻的真实值更接近460 Ω，且小于460 Ω
7、（双选）关于电流的方向，下列说法中正确的是(　　)
A．在电源供电的外部电路中，电流的方向是从高电势一端流向低电势一端
B．电源内部，电流的方向是从高电势一端流向低电势一端
C．电子运动形成的等效电流方向与电子运动方向相同
D．电容器充电时，电流从负极板流出，流入正极板

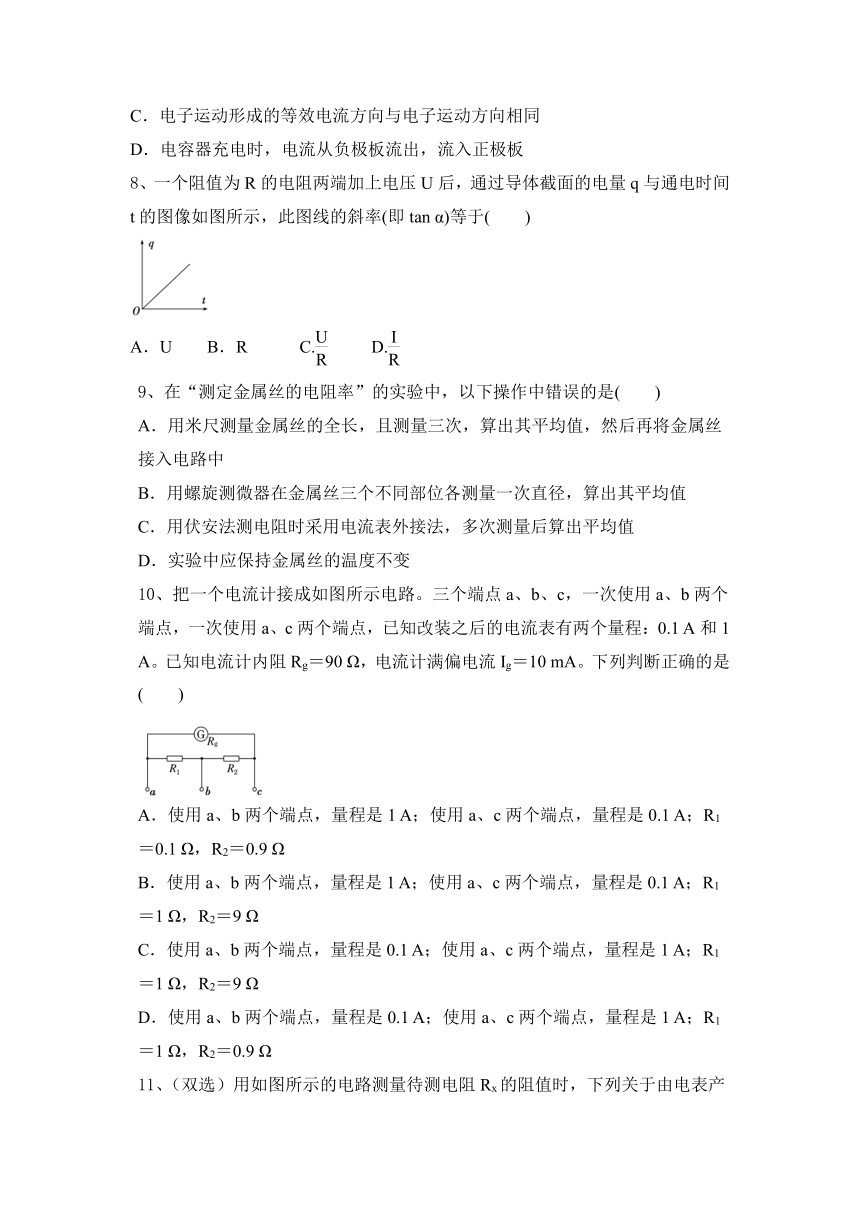

8、一个阻值为R的电阻两端加上电压U后，通过导体截面的电量q与通电时间t的图像如图所示，此图线的斜率(即tan α)等于(　　)
A．U　　B．R C. D.
9、在“测定金属丝的电阻率”的实验中，以下操作中错误的是(　　)
A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中
B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值
C．用伏安法测电阻时采用电流表外接法，多次测量后算出平均值
D．实验中应保持金属丝的温度不变
10、把一个电流计接成如图所示电路。三个端点a、b、c，一次使用a、b两个端点，一次使用a、c两个端点，已知改装之后的电流表有两个量程：0.1 A和1 A。已知电流计内阻Rg＝90 Ω，电流计满偏电流Ig＝10 mA。下列判断正确的是(　　)
A．使用a、b两个端点，量程是1 A；使用a、c两个端点，量程是0.1 A；R1＝0.1 Ω，R2＝0.9 Ω
B．使用a、b两个端点，量程是1 A；使用a、c两个端点，量程是0.1 A；R1＝1 Ω，R2＝9 Ω
C．使用a、b两个端点，量程是0.1 A；使用a、c两个端点，量程是1 A；R1＝1 Ω，R2＝9 Ω
D．使用a、b两个端点，量程是0.1 A；使用a、c两个端点，量程是1 A；R1＝1 Ω，R2＝0.9 Ω

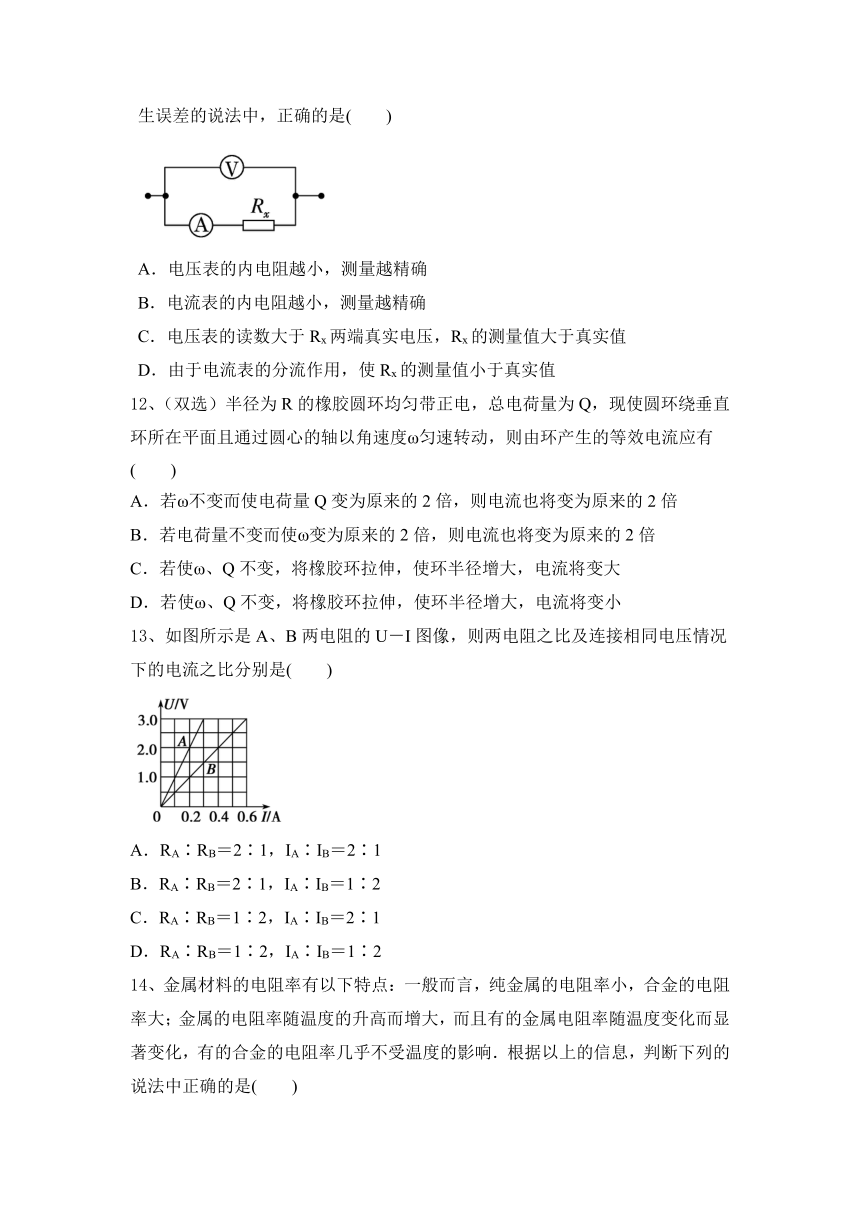

11、（双选）用如图所示的电路测量待测电阻Rx的阻值时，下列关于由电表产生误差的说法中，正确的是(　　)
A．电压表的内电阻越小，测量越精确
B．电流表的内电阻越小，测量越精确
C．电压表的读数大于Rx两端真实电压，Rx的测量值大于真实值
D．由于电流表的分流作用，使Rx的测量值小于真实值
12、（双选）半径为R的橡胶圆环均匀带正电，总电荷量为Q，现使圆环绕垂直环所在平面且通过圆心的轴以角速度ω匀速转动，则由环产生的等效电流应有(　　)
A．若ω不变而使电荷量Q变为原来的2倍，则电流也将变为原来的2倍
B．若电荷量不变而使ω变为原来的2倍，则电流也将变为原来的2倍
C．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变大
D．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变小
13、如图所示是A、B两电阻的U－I图像，则两电阻之比及连接相同电压情况下的电流之比分别是(　　)
A．RA∶RB＝2∶1，IA∶IB＝2∶1
B．RA∶RB＝2∶1，IA∶IB＝1∶2
C．RA∶RB＝1∶2，IA∶IB＝2∶1
D．RA∶RB＝1∶2，IA∶IB＝1∶2

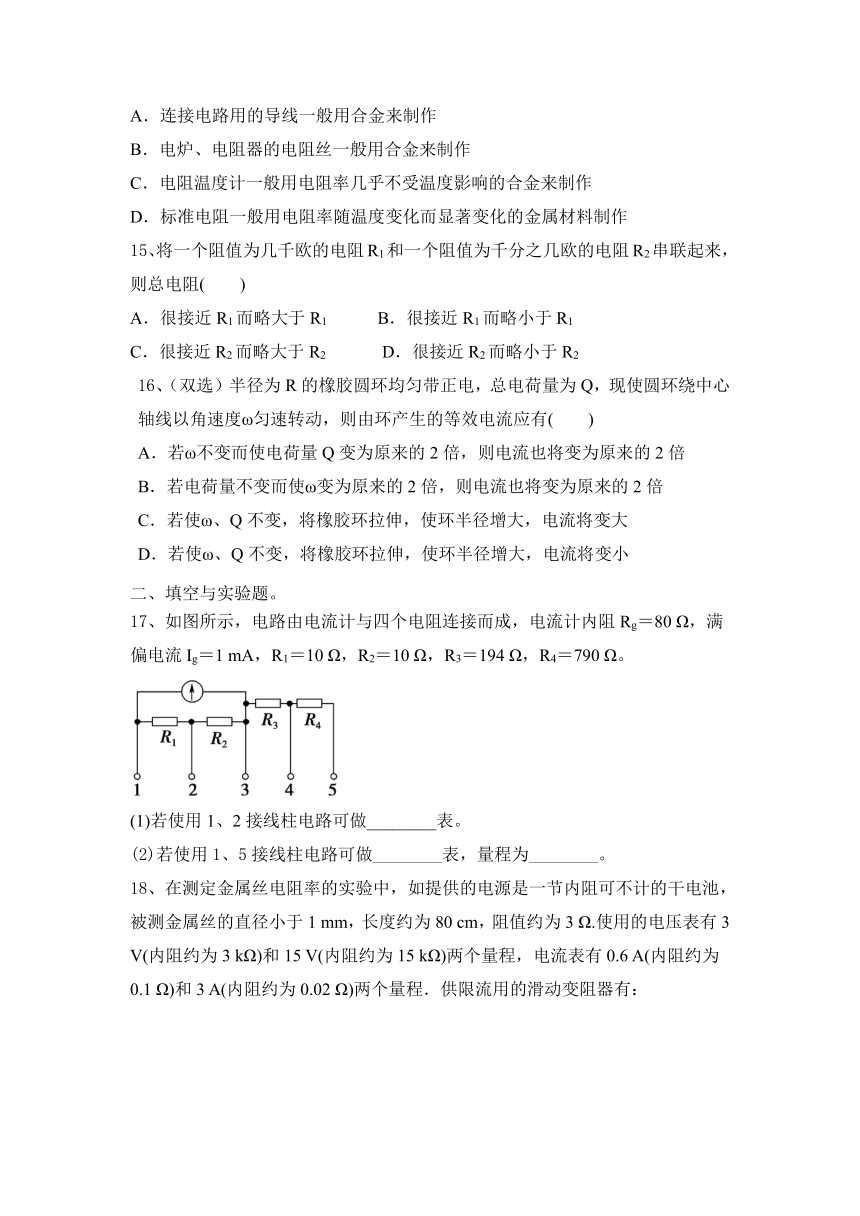

14、金属材料的电阻率有以下特点：一般而言，纯金属的电阻率小，合金的电阻率大；金属的电阻率随温度的升高而增大，而且有的金属电阻率随温度变化而显著变化，有的合金的电阻率几乎不受温度的影响．根据以上的信息，判断下列的说法中正确的是(　　)
A．连接电路用的导线一般用合金来制作
B．电炉、电阻器的电阻丝一般用合金来制作
C．电阻温度计一般用电阻率几乎不受温度影响的合金来制作
D．标准电阻一般用电阻率随温度变化而显著变化的金属材料制作
15、将一个阻值为几千欧的电阻R1和一个阻值为千分之几欧的电阻R2串联起来，则总电阻(　　)
A．很接近R1而略大于R1 B．很接近R1而略小于R1
C．很接近R2而略大于R2 D．很接近R2而略小于R2
16、（双选）半径为R的橡胶圆环均匀带正电，总电荷量为Q，现使圆环绕中心轴线以角速度ω匀速转动，则由环产生的等效电流应有(　　)
A．若ω不变而使电荷量Q变为原来的2倍，则电流也将变为原来的2倍
B．若电荷量不变而使ω变为原来的2倍，则电流也将变为原来的2倍
C．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变大
D．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变小
二、填空与实验题。
17、如图所示，电路由电流计与四个电阻连接而成，电流计内阻Rg＝80 Ω，满偏电流Ig＝1 mA，R1＝10 Ω，R2＝10 Ω，R3＝194 Ω，R4＝790 Ω。
(1)若使用1、2接线柱电路可做________表。
(2)若使用1、5接线柱电路可做________表，量程为________。
18、在测定金属丝电阻率的实验中，如提供的电源是一节内阻可不计的干电池，被测金属丝的直径小于1 mm，长度约为80 cm，阻值约为3 Ω.使用的电压表有3 V(内阻约为3 kΩ)和15 V(内阻约为15 kΩ)两个量程，电流表有0.6 A(内阻约为0.1 Ω)和3 A(内阻约为0.02 Ω)两个量程．供限流用的滑动变阻器有：
A．0～10 Ω；B.0～100 Ω；C.0～1 500 Ω三种．可供选择的实验电路有如图所示的甲、乙两种．用螺旋测微器测金属丝的直径如图所示，则：
(1)螺旋测微器的示数是 mm.
(2)为减小电阻的测量误差，应选用 图所示的电路．
(3)为了测量便于调节，应选用编号为 的滑动变阻器．
(4)电压表的量程应选用 V.
(5)电流表的量程应选用 A.
三、计算题。
19、工业上采用一种称为“电导仪”的仪器测量液体的电阻率，其中一个关键部件如图所示，A、B是两片面积为1 cm2的正方形铂片，间距为d＝1 cm，把它们浸在待测液体中，若通过两根引线加上U＝6 V的电压时，测出电流I＝1 μA，则这种液体的电阻率为多少？
20、在如图所示的电路中，三个电阻的阻值分别为R1＝2 Ω，R2＝3 Ω，R3＝4 Ω，电源电压恒定。
(1)接通开关S，断开开关S′时，R1与R2两端电压之比为多少？
(2)两个开关S、S′都接通时，R1与R2两端电压之比为多少？
21、如图所示，R1＝2 Ω，R2＝3 Ω，滑动变阻器最大值R3＝5 Ω，则当滑动触头从a滑到b的过程中，电流表示数的最小值为多少？
第十一章 电路及其应用 同步练习题2024-2025学年物理人教版（2019）必修第三册
一、选择题。
1、（双选）在由电源、导线等电路元件所形成的电路中，以下说法正确的是(　)
A．导线中的电场强度处处为零
B．导线中电场强度的方向跟导线方向平行
C．导线内各点的电势相等
D．导线内沿电流方向各点的电势逐渐降低
【答案】BD
2、如图所示是某导体的I－U图线，图中α＝45°，下列说法不正确的是(　　)
A．通过该导体的电流与其两端的电压成正比
B．此导体的电阻R不变
C．I－U图线的斜率表示电阻的倒数，所以R＝cot 45°＝1 Ω
D．在该导体两端加6 V电压时，每秒通过导体截面的电荷量是3 C
【答案】C
3、（双选）如图所示是插头式电阻箱的结构示意图，下列说法正确的是(　　)
A．电阻箱的铜塞拔出得越多，接入电路中的电阻越多
B．电阻箱连入时要拔出一些铜塞，以免电路短路
C．此电阻箱能得到的最大阻值为10 Ω
D．要想使电阻箱的电阻为8 Ω，应拔出的铜塞是3和5
【答案】AB
4、（双选）有一灵敏电流计，其表头内阻Rg＝1 000 Ω，满偏电流Ig＝100 μA，以下说法正确的是(　　)
A．把它改成量程为1.5 V的电压表，应串联一个15 kΩ的电阻
B．把它改成量程为1.0 A的电流表，应并联一个1 Ω的电阻
C．把它改成量程为1.0 A的电流表，测量某电流时读数为0.5 A，此时流过表头的电流为50 μA
D．把它改成量程为1.5 V的电压表，测量某电压时读数为1.5 V，此时流过表头的电流为100 μA
【答案】CD　
5、如图所示中E为电源，R1、R2为电阻，S为开关．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是(　　)
A．保持S闭合，将红表笔接在a处，黑表笔接在b处
B．保持S闭合，将红表笔接在b处，黑表笔接在a处
C．将S断开，红表笔接在a处，黑表笔接在b处
D．将S断开，红表笔接在b处，黑表笔接在a处
【答案】C
6、如图所示，用电流表和电压表测量电阻Rx的阻值，c端与b端相连时，电流表示数为4.60 mA，电压表示数为2.50 V，c端与a端相连时，电流表示数为5.00 mA，电压表示数为2.30 V，比较这两次结果正确的是(　　)
A．电阻的真实值更接近543 Ω，且大于543 Ω
B．电阻的真实值更接近543 Ω，且小于543 Ω
C．电阻的真实值更接近460 Ω，且大于460 Ω
D．电阻的真实值更接近460 Ω，且小于460 Ω
【答案】B　
7、（双选）关于电流的方向，下列说法中正确的是(　　)
A．在电源供电的外部电路中，电流的方向是从高电势一端流向低电势一端
B．电源内部，电流的方向是从高电势一端流向低电势一端
C．电子运动形成的等效电流方向与电子运动方向相同
D．电容器充电时，电流从负极板流出，流入正极板
【答案】AD
8、一个阻值为R的电阻两端加上电压U后，通过导体截面的电量q与通电时间t的图像如图所示，此图线的斜率(即tan α)等于(　　)
A．U　　B．R C. D.
【答案】C
9、在“测定金属丝的电阻率”的实验中，以下操作中错误的是(　　)
A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中
B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值
C．用伏安法测电阻时采用电流表外接法，多次测量后算出平均值
D．实验中应保持金属丝的温度不变
【答案】A　
10、把一个电流计接成如图所示电路。三个端点a、b、c，一次使用a、b两个端点，一次使用a、c两个端点，已知改装之后的电流表有两个量程：0.1 A和1 A。已知电流计内阻Rg＝90 Ω，电流计满偏电流Ig＝10 mA。下列判断正确的是(　　)
A．使用a、b两个端点，量程是1 A；使用a、c两个端点，量程是0.1 A；R1＝0.1 Ω，R2＝0.9 Ω
B．使用a、b两个端点，量程是1 A；使用a、c两个端点，量程是0.1 A；R1＝1 Ω，R2＝9 Ω
C．使用a、b两个端点，量程是0.1 A；使用a、c两个端点，量程是1 A；R1＝1 Ω，R2＝9 Ω
D．使用a、b两个端点，量程是0.1 A；使用a、c两个端点，量程是1 A；R1＝1 Ω，R2＝0.9 Ω
【答案】B　
11、（双选）用如图所示的电路测量待测电阻Rx的阻值时，下列关于由电表产生误差的说法中，正确的是(　　)
A．电压表的内电阻越小，测量越精确
B．电流表的内电阻越小，测量越精确
C．电压表的读数大于Rx两端真实电压，Rx的测量值大于真实值
D．由于电流表的分流作用，使Rx的测量值小于真实值
【答案】BC　
12、（双选）半径为R的橡胶圆环均匀带正电，总电荷量为Q，现使圆环绕垂直环所在平面且通过圆心的轴以角速度ω匀速转动，则由环产生的等效电流应有(　　)
A．若ω不变而使电荷量Q变为原来的2倍，则电流也将变为原来的2倍
B．若电荷量不变而使ω变为原来的2倍，则电流也将变为原来的2倍
C．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变大
D．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变小
【答案】AB
13、如图所示是A、B两电阻的U－I图像，则两电阻之比及连接相同电压情况下的电流之比分别是(　　)
A．RA∶RB＝2∶1，IA∶IB＝2∶1
B．RA∶RB＝2∶1，IA∶IB＝1∶2
C．RA∶RB＝1∶2，IA∶IB＝2∶1
D．RA∶RB＝1∶2，IA∶IB＝1∶2
【答案】B
14、金属材料的电阻率有以下特点：一般而言，纯金属的电阻率小，合金的电阻率大；金属的电阻率随温度的升高而增大，而且有的金属电阻率随温度变化而显著变化，有的合金的电阻率几乎不受温度的影响．根据以上的信息，判断下列的说法中正确的是(　　)
A．连接电路用的导线一般用合金来制作
B．电炉、电阻器的电阻丝一般用合金来制作
C．电阻温度计一般用电阻率几乎不受温度影响的合金来制作
D．标准电阻一般用电阻率随温度变化而显著变化的金属材料制作
【答案】B
15、将一个阻值为几千欧的电阻R1和一个阻值为千分之几欧的电阻R2串联起来，则总电阻(　　)
A．很接近R1而略大于R1 B．很接近R1而略小于R1
C．很接近R2而略大于R2 D．很接近R2而略小于R2
【答案】A
16、（双选）半径为R的橡胶圆环均匀带正电，总电荷量为Q，现使圆环绕中心轴线以角速度ω匀速转动，则由环产生的等效电流应有(　　)
A．若ω不变而使电荷量Q变为原来的2倍，则电流也将变为原来的2倍
B．若电荷量不变而使ω变为原来的2倍，则电流也将变为原来的2倍
C．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变大
D．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变小
【答案】AB　
二、填空与实验题。
17、如图所示，电路由电流计与四个电阻连接而成，电流计内阻Rg＝80 Ω，满偏电流Ig＝1 mA，R1＝10 Ω，R2＝10 Ω，R3＝194 Ω，R4＝790 Ω。
(1)若使用1、2接线柱电路可做________表。
(2)若使用1、5接线柱电路可做________表，量程为________。
【答案】(1)电流　 (2)电压　5 V
18、在测定金属丝电阻率的实验中，如提供的电源是一节内阻可不计的干电池，被测金属丝的直径小于1 mm，长度约为80 cm，阻值约为3 Ω.使用的电压表有3 V(内阻约为3 kΩ)和15 V(内阻约为15 kΩ)两个量程，电流表有0.6 A(内阻约为0.1 Ω)和3 A(内阻约为0.02 Ω)两个量程．供限流用的滑动变阻器有：
A．0～10 Ω；B.0～100 Ω；C.0～1 500 Ω三种．可供选择的实验电路有如图所示的甲、乙两种．用螺旋测微器测金属丝的直径如图所示，则：
(1)螺旋测微器的示数是 mm.
(2)为减小电阻的测量误差，应选用 图所示的电路．
(3)为了测量便于调节，应选用编号为 的滑动变阻器．
(4)电压表的量程应选用 V.
(5)电流表的量程应选用 A.
【答案】（1）0.806 （2）乙 （3）A （4）3 （4）0.6
三、计算题。
19、工业上采用一种称为“电导仪”的仪器测量液体的电阻率，其中一个关键部件如图所示，A、B是两片面积为1 cm2的正方形铂片，间距为d＝1 cm，把它们浸在待测液体中，若通过两根引线加上U＝6 V的电压时，测出电流I＝1 μA，则这种液体的电阻率为多少？
【答案】6×104 Ω·m
【解析】R＝＝ Ω＝6×106 Ω
由题意知：l＝d＝10－2 m，S＝10－4 m2
由R＝ρ得ρ＝＝ Ω·m＝6×104 Ω·m。
20、在如图所示的电路中，三个电阻的阻值分别为R1＝2 Ω，R2＝3 Ω，R3＝4 Ω，电源电压恒定。
(1)接通开关S，断开开关S′时，R1与R2两端电压之比为多少？
(2)两个开关S、S′都接通时，R1与R2两端电压之比为多少？
【答案】(1)2∶3　 (2)7∶6
【解析】(1)接通开关S，断开开关S′时，电阻R1与R2串联，由串联电路的规律知，U1∶U2＝R1∶R2＝2∶3。
(2)两个开关都接通时，R2与R3并联，且R23＝＝ Ω，R1与R23串联，由串联电路的规律知，U1′∶U2′＝R1∶R23＝7∶6。
21、如图所示，R1＝2 Ω，R2＝3 Ω，滑动变阻器最大值R3＝5 Ω，则当滑动触头从a滑到b的过程中，电流表示数的最小值为多少？
【答案】2 A。
【解析】设触头上部分电阻为x Ω，则下部分为(5－x)Ω，
总电阻R＝＝
由数学知识可知当2＋x＝8－x，即x＝3 Ω时，R最大，
此时Rmax＝ Ω＝2.5 Ω
电流表示数的最小值Imin＝＝ A＝2 A。
