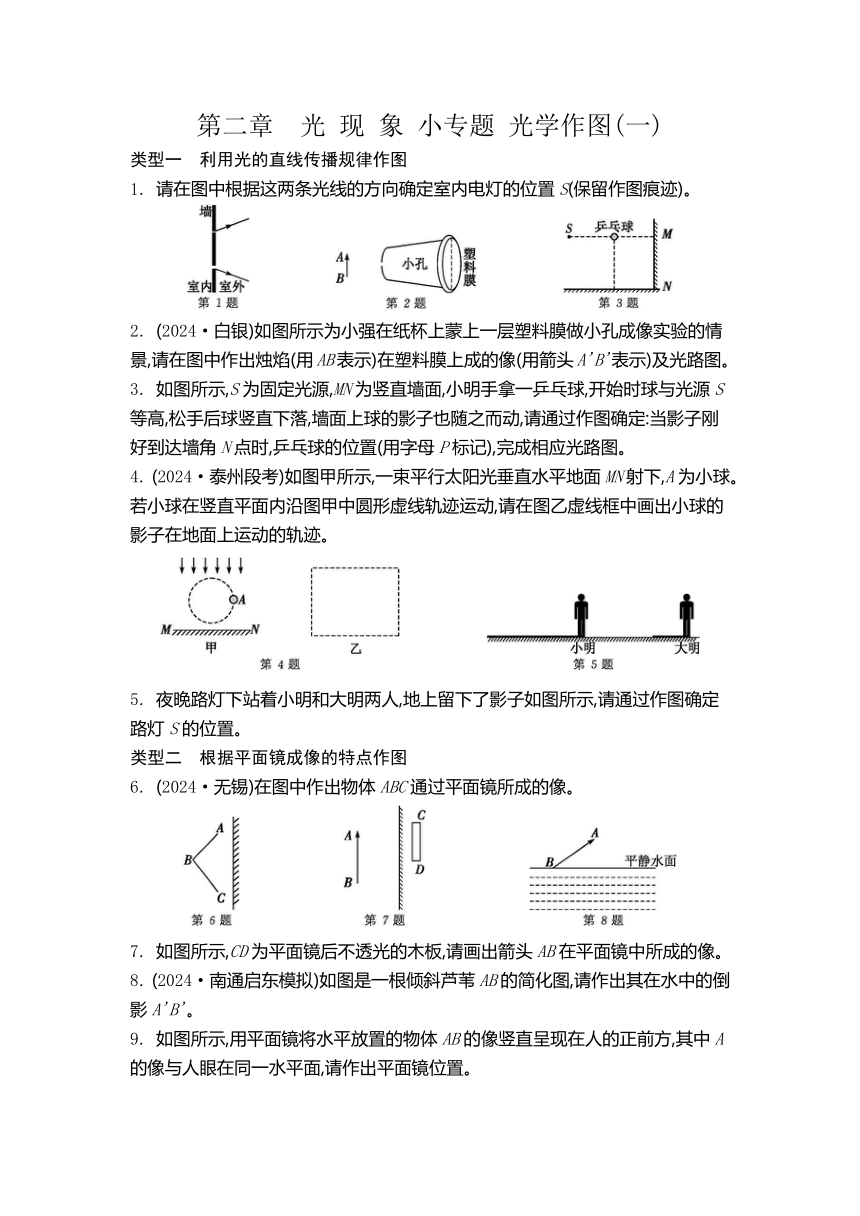

第二章　光 现 象 小专题 光学作图(一)
类型一　利用光的直线传播规律作图
1. 请在图中根据这两条光线的方向确定室内电灯的位置S(保留作图痕迹)。
　　　　　　　　　　
2. (2024·白银)如图所示为小强在纸杯上蒙上一层塑料膜做小孔成像实验的情景,请在图中作出烛焰(用AB表示)在塑料膜上成的像(用箭头A'B'表示)及光路图。
3. 如图所示,S为固定光源,MN为竖直墙面,小明手拿一乒乓球,开始时球与光源S等高,松手后球竖直下落,墙面上球的影子也随之而动,请通过作图确定:当影子刚好到达墙角N点时,乒乓球的位置(用字母P标记),完成相应光路图。
4. (2024·泰州段考)如图甲所示,一束平行太阳光垂直水平地面MN射下,A为小球。若小球在竖直平面内沿图甲中圆形虚线轨迹运动,请在图乙虚线框中画出小球的影子在地面上运动的轨迹。
　　　　　
5. 夜晚路灯下站着小明和大明两人,地上留下了影子如图所示,请通过作图确定路灯S的位置。
类型二　根据平面镜成像的特点作图
6. (2024·无锡)在图中作出物体ABC通过平面镜所成的像。
　　　　　　　　　　　　
7. 如图所示,CD为平面镜后不透光的木板,请画出箭头AB在平面镜中所成的像。
8. (2024·南通启东模拟)如图是一根倾斜芦苇AB的简化图,请作出其在水中的倒影A'B'。
9. 如图所示,用平面镜将水平放置的物体AB的像竖直呈现在人的正前方,其中A的像与人眼在同一水平面,请作出平面镜位置。
　　　　　　　　

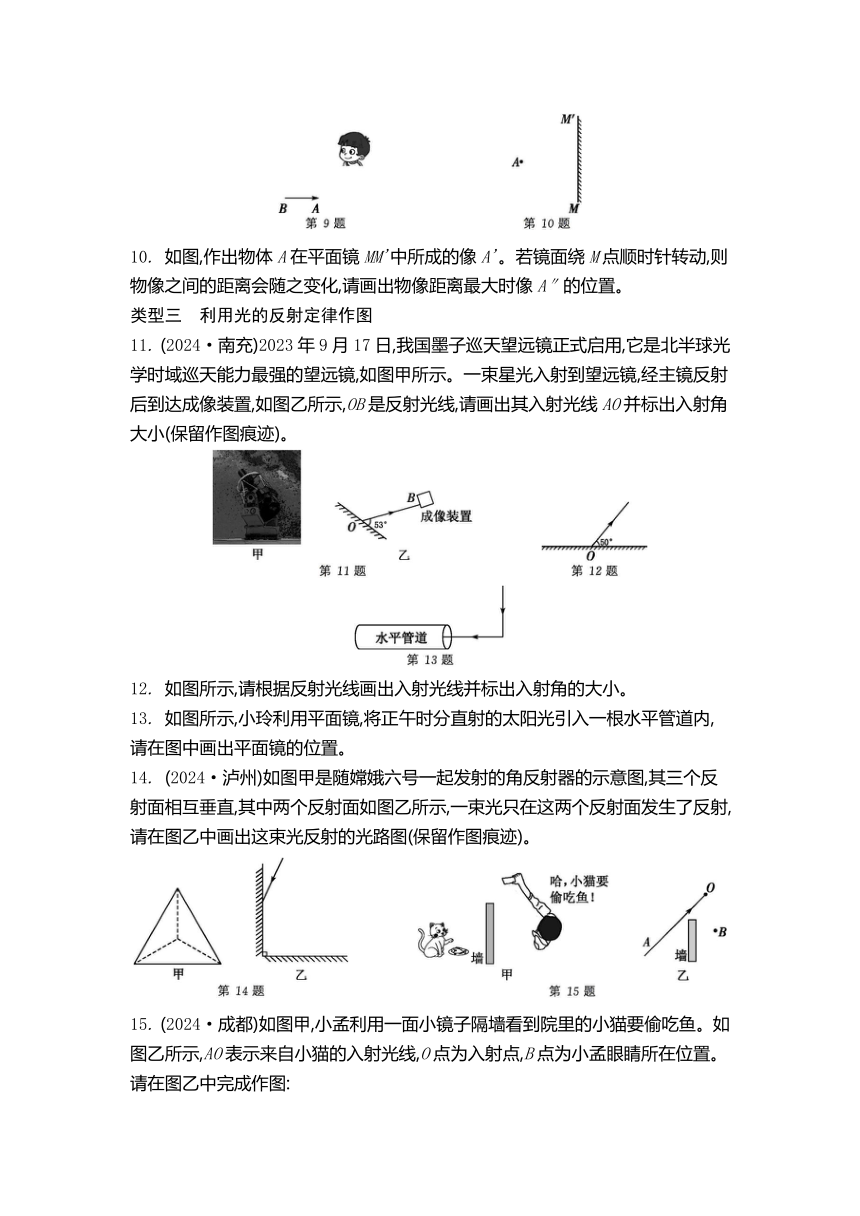

10. 如图,作出物体A在平面镜MM'中所成的像A'。若镜面绕M点顺时针转动,则物像之间的距离会随之变化,请画出物像距离最大时像A″的位置。
类型三　利用光的反射定律作图
11. (2024·南充)2023年9月17日,我国墨子巡天望远镜正式启用,它是北半球光学时域巡天能力最强的望远镜,如图甲所示。一束星光入射到望远镜,经主镜反射后到达成像装置,如图乙所示,OB是反射光线,请画出其入射光线AO并标出入射角大小(保留作图痕迹)。
　　　　　　　　　
12. 如图所示,请根据反射光线画出入射光线并标出入射角的大小。
13. 如图所示,小玲利用平面镜,将正午时分直射的太阳光引入一根水平管道内,请在图中画出平面镜的位置。
14. (2024·泸州)如图甲是随嫦娥六号一起发射的角反射器的示意图,其三个反射面相互垂直,其中两个反射面如图乙所示,一束光只在这两个反射面发生了反射,请在图乙中画出这束光反射的光路图(保留作图痕迹)。
　　　　
15. (2024·成都)如图甲,小孟利用一面小镜子隔墙看到院里的小猫要偷吃鱼。如图乙所示,AO表示来自小猫的入射光线,O点为入射点,B点为小孟眼睛所在位置。请在图乙中完成作图:
(1) 画出反射光线OB。
(2) 根据光的反射定律画出镜面。(镜面用表示,保留作图痕迹)
类型四　利用平面镜成像的特点及原理作图
16. (2024·南京雨花台模拟)如图所示,S'是光源S在平面镜中所成的像,请画出S的位置并完成光路图。
　　　　　　　　　　
17. (2024·南京浦口校级模拟)如图所示,光线a、b是点光源S发出的两条光线经过平面镜MN反射后的反射光线,请在图中画出平面镜MN,并完成光路图。
18. (2023·大庆)如图,A为暗室中的点光源,B为不透光薄板,请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图(只考虑直接经平面镜到达地面的光线)。
小专题(一)　光学作图(一)
1~18. 如图所示
