23.3 课题学习 图案设计
第二十三章 旋转

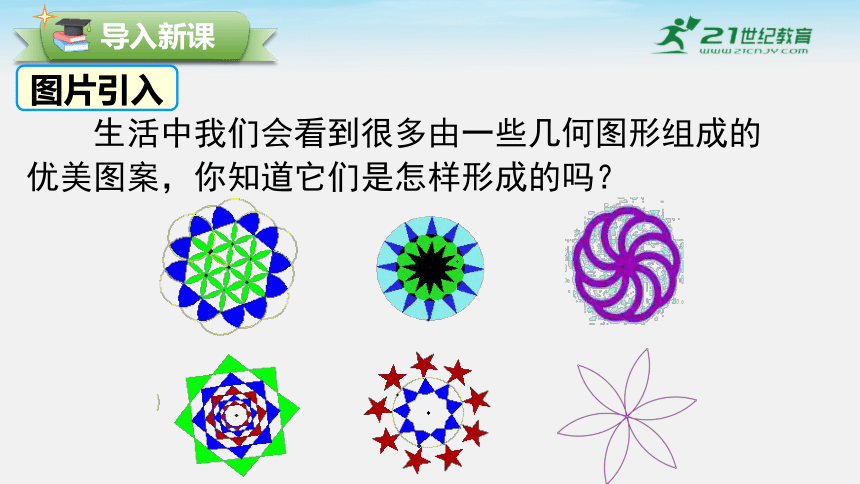

生活中我们会看到很多由一些几何图形组成的优美图案，你知道它们是怎样形成的吗？
图片引入
典例精析
分析构成图案的基本图形

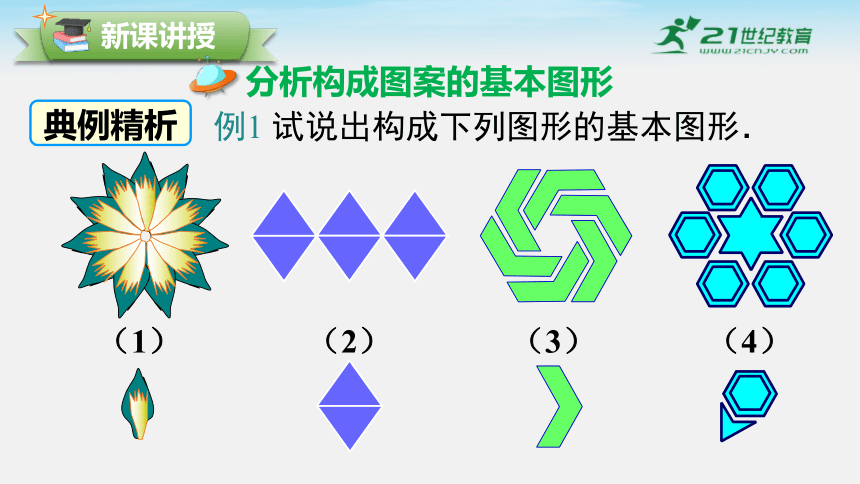

例1 试说出构成下列图形的基本图形．
（1）
（2）
（3）
（4）

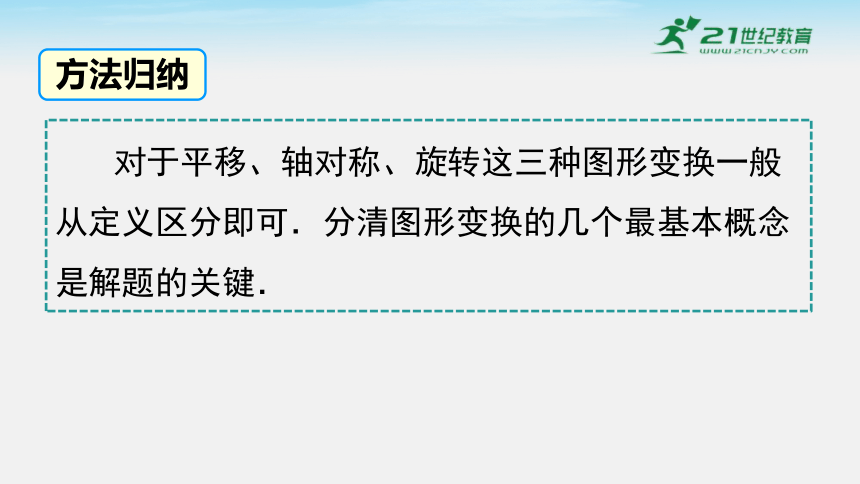

对于平移、轴对称、旋转这三种图形变换一般从定义区分即可．分清图形变换的几个最基本概念是解题的关键．
方法归纳
分析图形形成过程

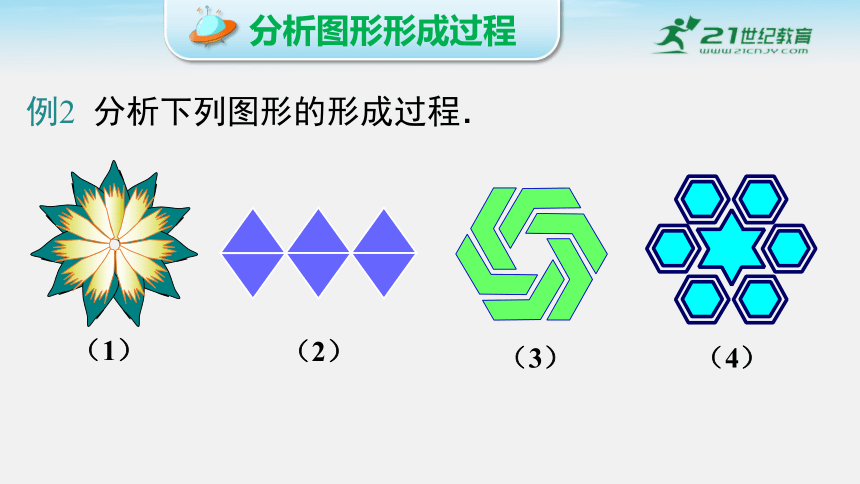

例2 分析下列图形的形成过程．
（1）
（2）
（3）
（4）

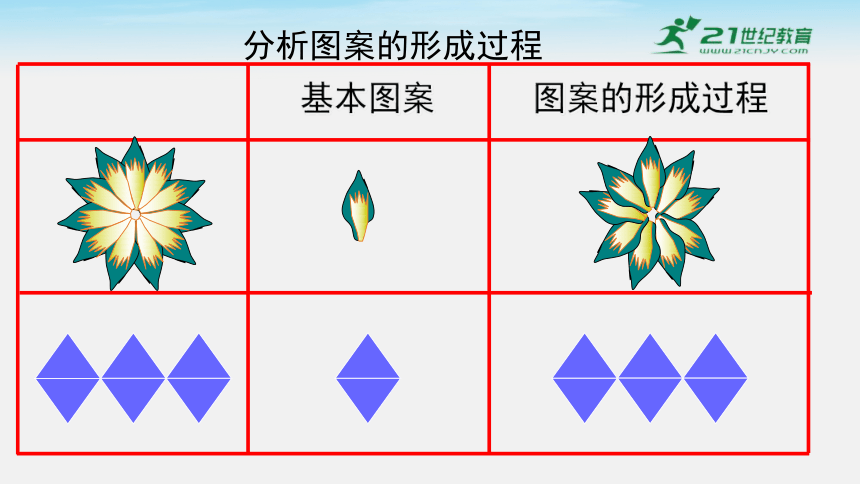

基本图案
图案的形成过程

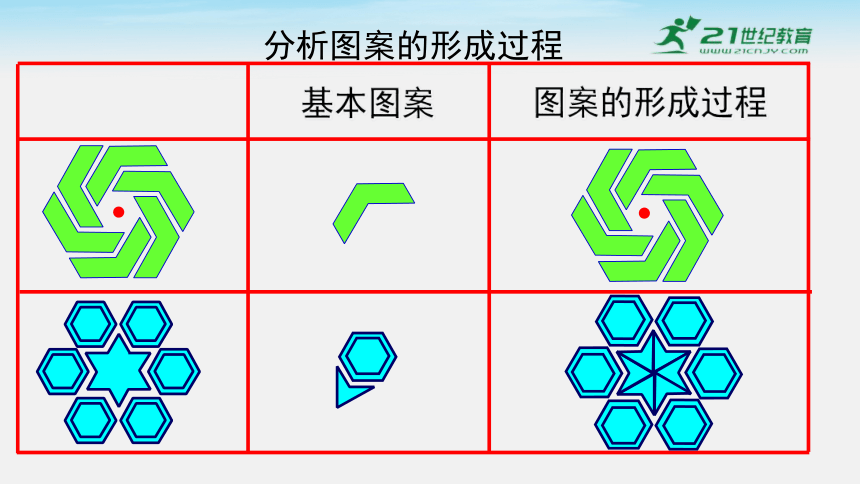

分析图案的形成过程
基本图案
图案的形成过程
分析图案的形成过程

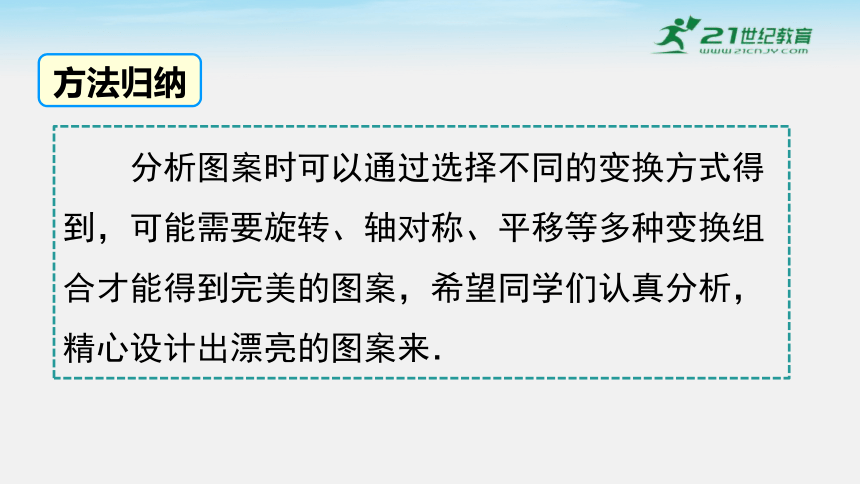

分析图案时可以通过选择不同的变换方式得到，可能需要旋转、轴对称、平移等多种变换组合才能得到完美的图案，希望同学们认真分析，精心设计出漂亮的图案来．
方法归纳
图案的设计

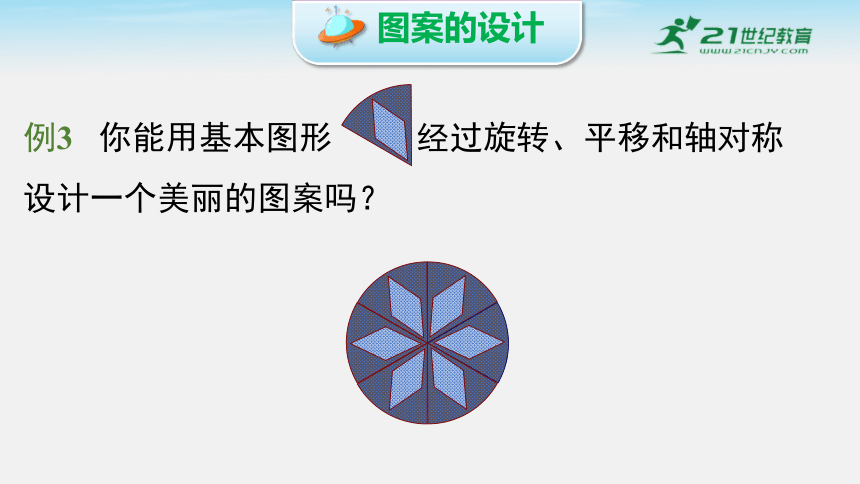

例3 你能用基本图形 经过旋转、平移和轴对称设计一个美丽的图案吗？
进行图案设计时需要明确两点：
一是图案设计是开放性问题；
二是图案设计的变换组合方式一般有以下几种：
①先平移后旋转；②先旋转后平移；③先旋转后作轴对称；④先作轴对称后平移.
方法归纳
例4 怎样用圆规画出这个六花瓣图
这样的作图对你有所启发吗？
画完之后请同学们思考以下几个问题:
图中 A 点的位置对六花瓣的形状有没有影响？对花瓣的位置有影响吗
(对形状没影响，对位置有影响)
在读清要求后，然后根据要求，进行方案的尝试设计，一般要经历一个不断修改的过程，使问题在修正中得以解决．
方法归纳
图案设计欣赏
运动美
运动美
　 ★★★　 ★★★
　★★★★★　★★★★★　
　★★★★★★★★★★★
　　★★★★★★★★★
　　　★★★★★★★
　　　　★★★★★
　　　　　★★★
　　　　　　★
祝同学们学习快乐天天开心
组合美
组合美
★
★
★
★
★
★
★
★
★
★
★
★
1. 下列图案中，可以看作是轴对称图形的是 ( )
A． B．
C． D．
B
2. 下面各图形中，不能通过所给图形旋转得到的是( 　)
A． B．
C． D．
D
3. 某公司购买了质量相同的两种颜色的残缺地砖，准备用来装修地面，现已加工成如图 1 所示的等腰直角三角形，小王同学设计了如图 2 所示的四种图案．
(1) 你喜欢哪种图案？并简述该图案的形成过程；
(2) 请你利用所学过的知识再设计一幅与上述不同的图案.
① ② ③ ④
解：(1) 答案不唯一．
我喜欢图案④．
图案④的形成过程是：以同行或同列的两个小正方形组成的长方形为“基本图案”，绕大正方形的中心旋转 180° 得到．
(2) 如图所示：
① ② ③
4. 为了美化环境，需在一块正方形的空地上分别种植四种不同的花草．现要将这块空地分割成 4 块全等图形，且分割后整个图形成中心对称图形．现给出一种画法（如图①），请按上述要求，再画出 3 种不同的画法．
解：如图所示(答案不唯一)：
图案的设计
分析图案设计
分清基本图形
知道形成过程
设计方法
利用图形变换
轴对称
平 移
旋 转
动手设计
赏析悦目的图案
