1.4 光的反射和折射
下列自然现象你看到过吗？
与声音遇到障碍物会反射一样，光射到水面、桌面或其他物体的表面 时也会发生反射。
光的反射
我们能够看见不发光的物体，是因为从物体表面反射的光进入了我们的眼睛。

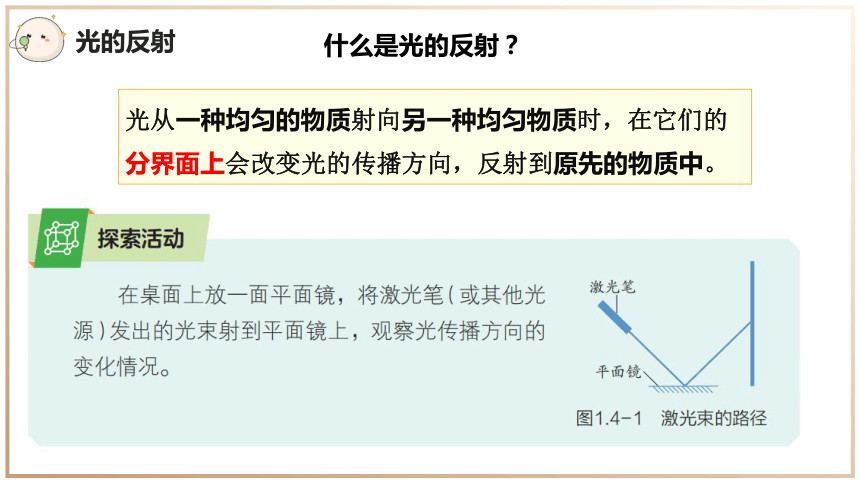

什么是光的反射？
光从一种均匀的物质射向另一种均匀物质时，在它们的分界面上会改变光的传播方向，反射到原先的物质中。

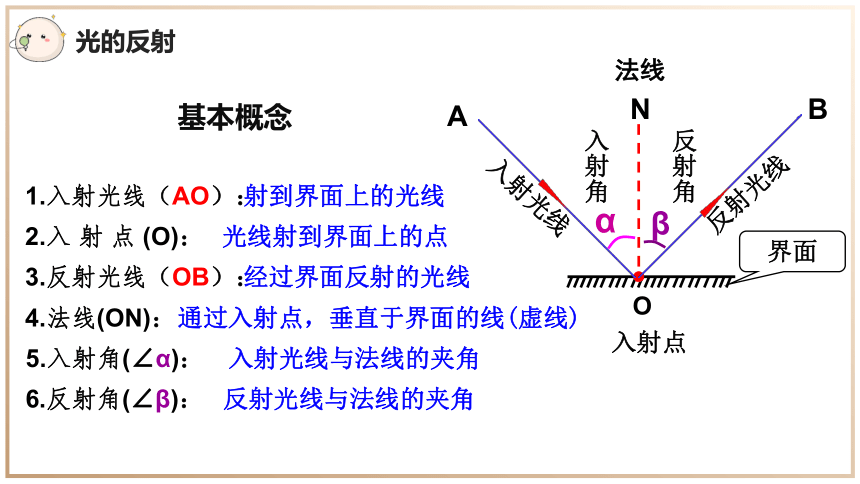

光的反射
入射光线
A
O
入射点
法线
反射光线
B
α
β
入射角
反射角
2.入 射 点 (O)：
4.法线(ON)：
5.入射角(∠α)：
6.反射角(∠β)：
光线射到界面上的点
通过入射点，垂直于界面的线(虚线)
入射光线与法线的夹角
反射光线与法线的夹角
1.入射光线（AO）：
射到界面上的光线
3.反射光线（OB）：
经过界面反射的光线
界面
N
基本概念
光的反射
光的反射

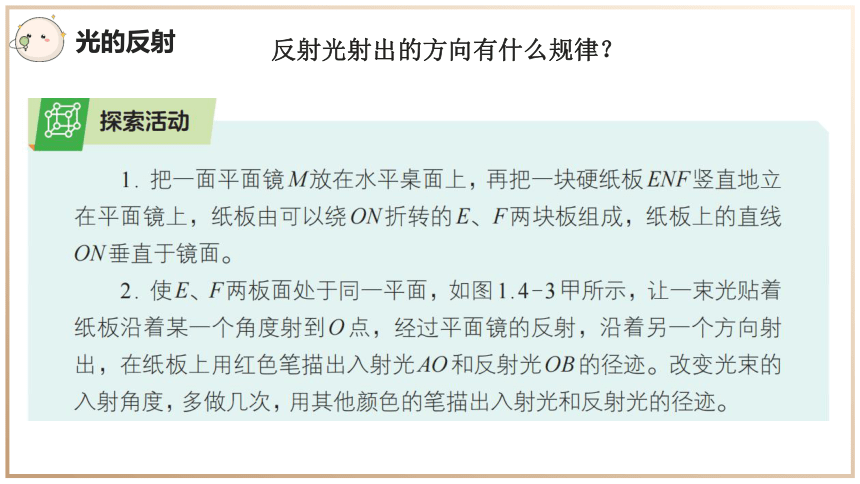

反射光射出的方向有什么规律？
光的反射

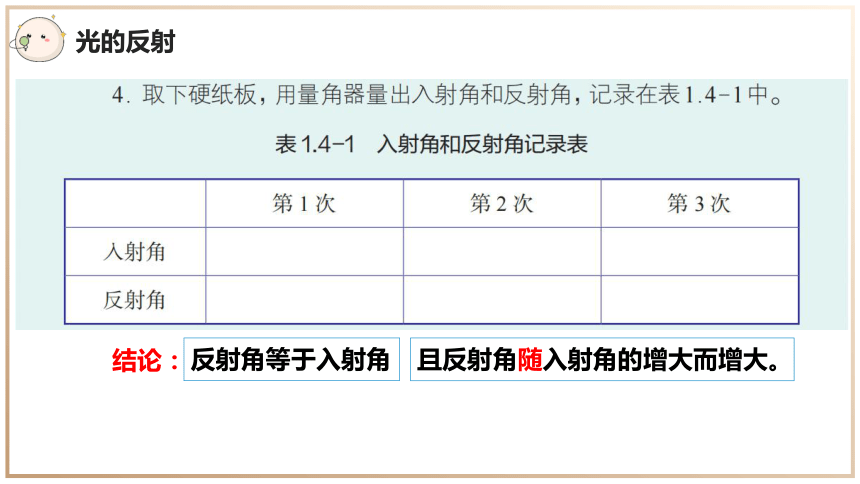

反射角等于入射角
结论：
且反射角随入射角的增大而增大。
光的反射

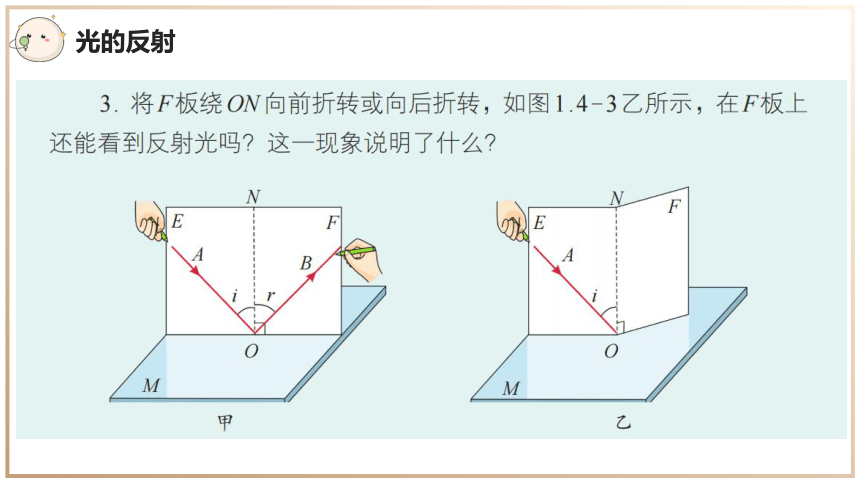

3.反射光线、入射光线和法线在同一平面上。
1.反射光线和入射光线分居法线的两侧。
2.反射角等于入射角。
入射角为0°，反射角也为0°

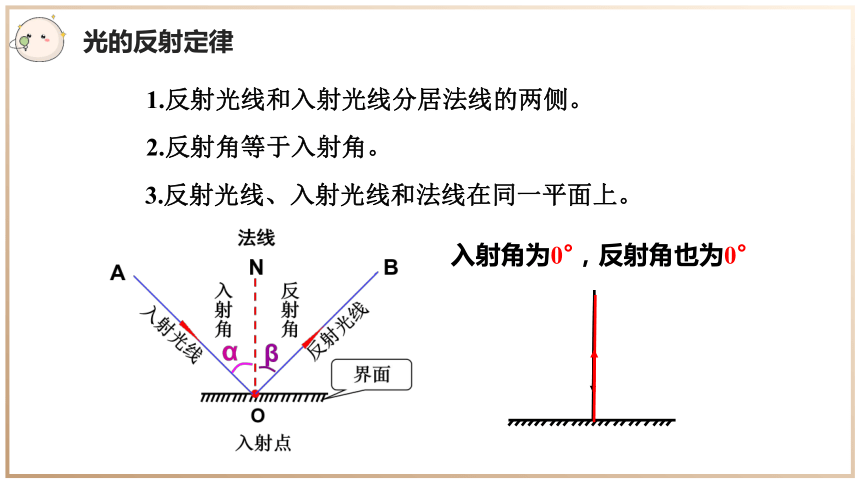

光的反射定律
将入射光逆着原反射光的方向射到平面镜上,会有什么现象？
反射光逆着原入射光的方向射出
说明光路具有可逆性
光的反射
你从平面镜里看见别人的眼睛的同时，别人从镜子里也能看见你的眼睛。为什么？
因为光路具有可逆性，所以可以相互看见。
光的反射
光的反射作图的一般思路：
1、审题，已知什么，要作什么？
2、找入射点，标O，画法线ON，标出直角符号
3、标入射角（若已知标度数，若未知标α或其他字母）
4、作反射光线，标反射角（若已知标度数，若未知标β）
5、备注∠β=∠α （若角度已知，不需要备注）
6、检查
光的反射
N
O
1.先在反射面上标出入射点O
步骤：
2.过入射点画出反射面的垂直线ON，即法线。
3.根据光的反射定律，反射角等于入射角画出反射光线，标出箭头。
α
β
注意：
①所有实际传播的光都要画成实线，并用箭头表示它的传播方向。
②法线用虚线，要垂直于反射面。
1.画出下图的反射光线或入射光线
∠β=∠α
光的反射
步骤：
1.画出反射光线与入射光线的角平分线，即法线ON。
2.根据法线与反射面垂直，画出镜面。
2.根据光线做出平面镜的位置
N
O
N
O
光的反射
光的反射
当一束太阳光斜射到平面镜的表面，在平面镜的另一侧可看到耀眼的亮光；
1.镜面反射
平面镜表面光滑，当平行入射的光线射到平面镜时，仍会平行地向另一个方向反射出来。
反射类型
光的反射
一束太阳光斜射到白纸上，则无论从哪个方向观察，都看不到耀眼的亮光，为什么？
2.漫反射
反射面为凹凸不平时，若入射光是一束平行光，则反射光向四面八方传播。
反射类型
反射类型 不同点 相同点
反射面 光线特点 镜面反射
漫反射 平整光滑
凹凸不平
若入射光线平行，
则反射光线仍平行。
反射光线杂乱散漫
都遵守
光的反
射定律
只能从一个方向看见物体，且特别明亮
能从各个方向看见物体
反射类型
镜面反射
镜面反射
漫反射
漫反射
镜面反射
反射类型
光的反射
1、关于光的反射，下列说法错误的是(　　)
A．当入射光线与反射面的夹角为20°时，反射角为70°
B．入射光线靠近法线时，反射光线也靠近法线
C．入射角增大5°时，反射光线与入射光线的夹角增大10°
D．镜面反射遵守光的反射定律，漫反射不遵守光的反射定律
D
2、如图是研究光的反射定律的实验装置，为了研究反射角与入射角之间的关系，实验时应进行的操作是(　　)
A．沿ON前后转动板E B．沿ON前后转动板F
C．改变光线OB与ON的夹角 D．改变光线AO与ON的夹角
D
牛刀小试
4、光线与镜面成35°角射在平面镜上时，入射角是多少？试画出反射光线，并标出入射角和反射角的度数。
3、黑暗的房间里有两盏点灯，只有一盏灯点亮，但人能看到未点亮的灯泡。下列关于“看到未点亮灯泡”的光路图，正确的是（ ）
D
（
（
55°
55°
6、如图所示，光线发生了镜面反射。入射角是∠_____，∠3＝∠____，反射光线与法线的夹角为45°，则入射角为______。
2
45°
2
80°
上升
7、如图所示是一种液面升降监测装置原理图，光源S发出的一束激光与水平液面成50°角射向平静的液面，入射光线与反射光线的夹角为多少？光经液面反射后射到液面上方水平标上S′点，当发现光点S′向左移动时，说明液面发生了怎样的变化？
