第3章
能量的转化与守恒
第6节 电 能
第一课时
电能、电功与电功率

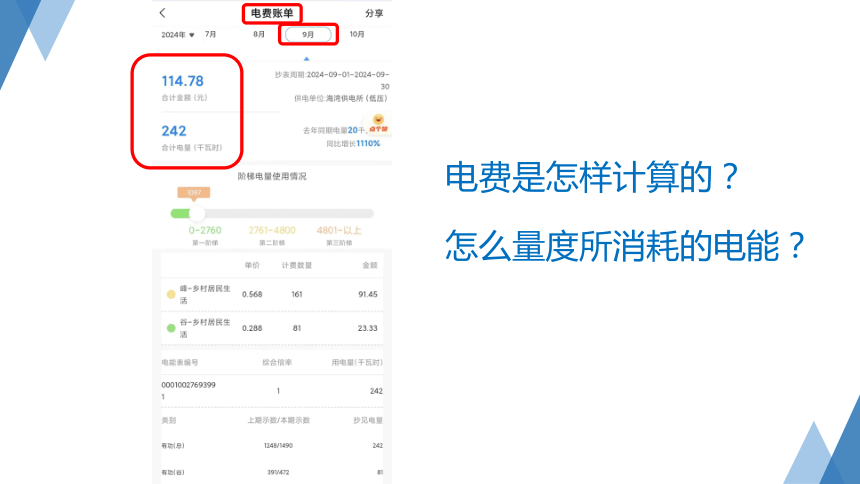

电费是怎样计算的？
怎么量度所消耗的电能？

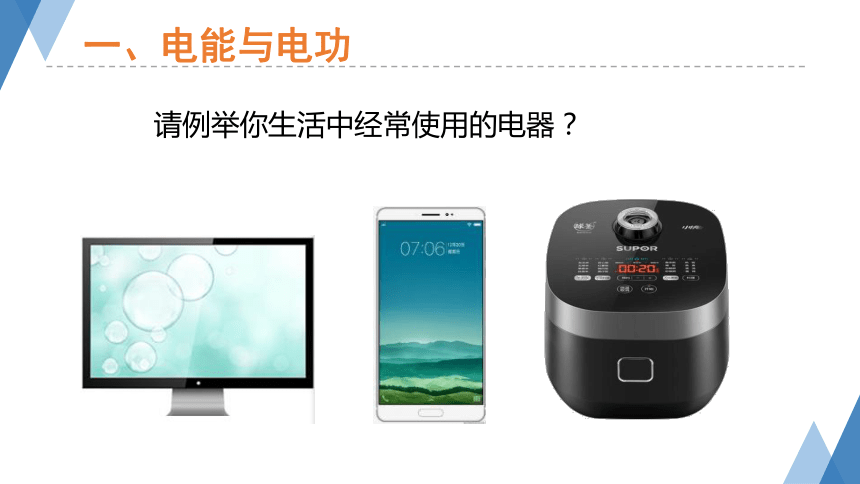

请例举你生活中经常使用的电器？
一、电能与电功
一、电能与电功

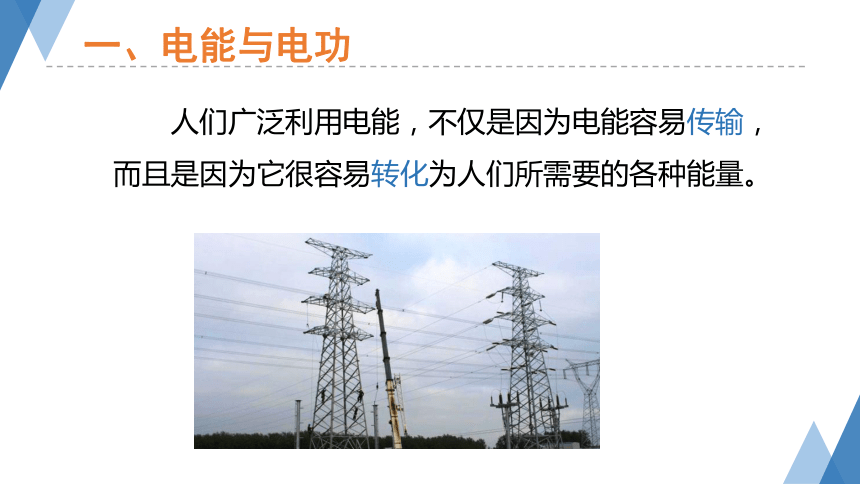

人们广泛利用电能，不仅是因为电能容易传输，而且是因为它很容易转化为人们所需要的各种能量。

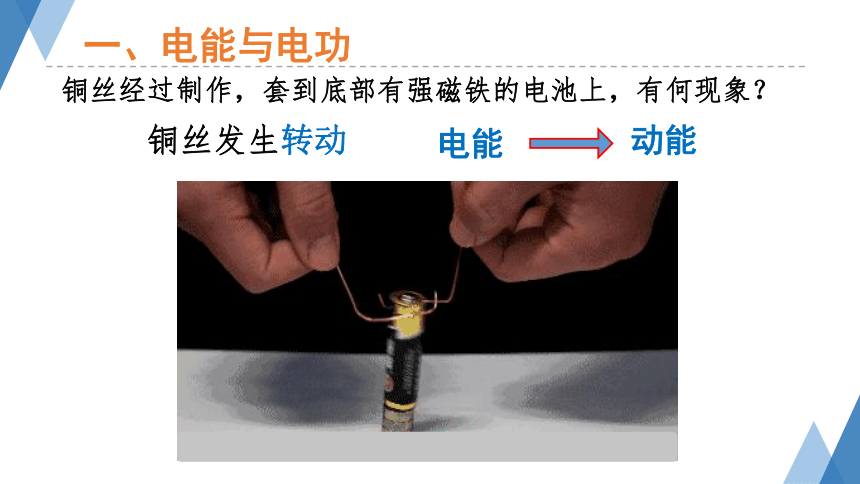

铜丝经过制作，套到底部有强磁铁的电池上，有何现象？
铜丝发生转动
电能
动能
一、电能与电功

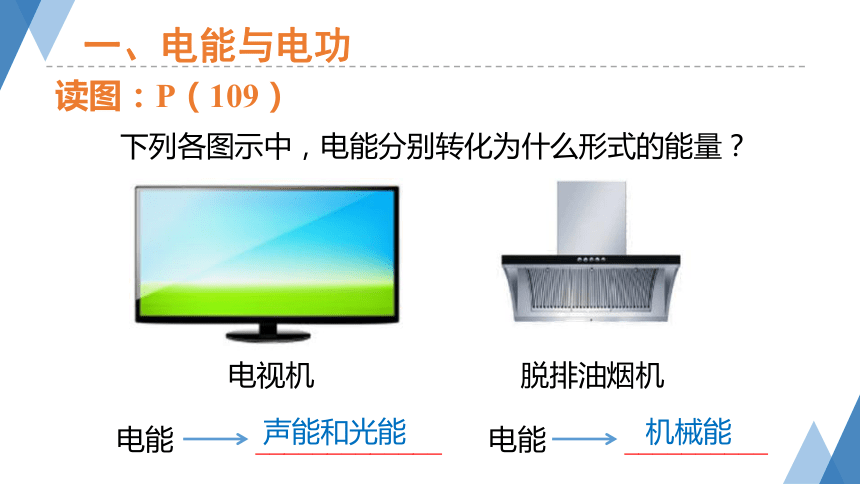

下列各图示中，电能分别转化为什么形式的能量？
电视机
脱排油烟机
电能
电能
声能和光能
_____________
机械能
__________
一、电能与电功
读图：P（109）

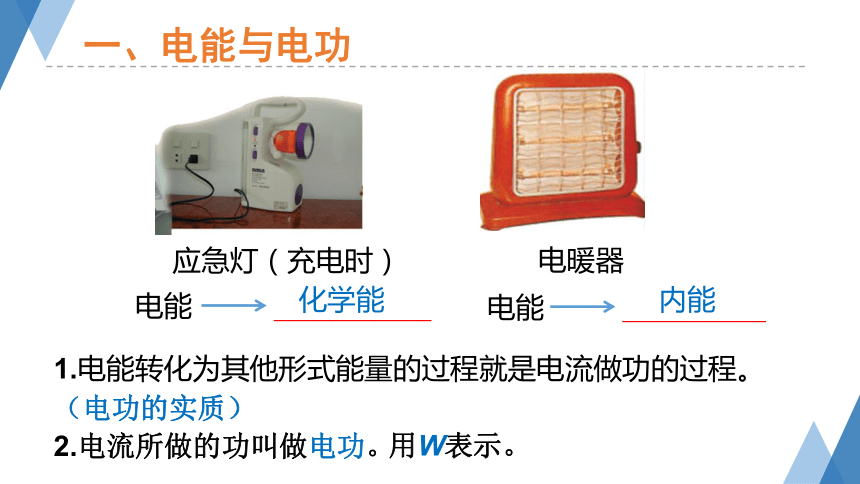

应急灯（充电时）
电暖器
电能
电能
化学能
___________
内能
__________
1.电能转化为其他形式能量的过程就是电流做功的过程。
一、电能与电功
2.电流所做的功叫做电功。
用W表示。
（电功的实质）

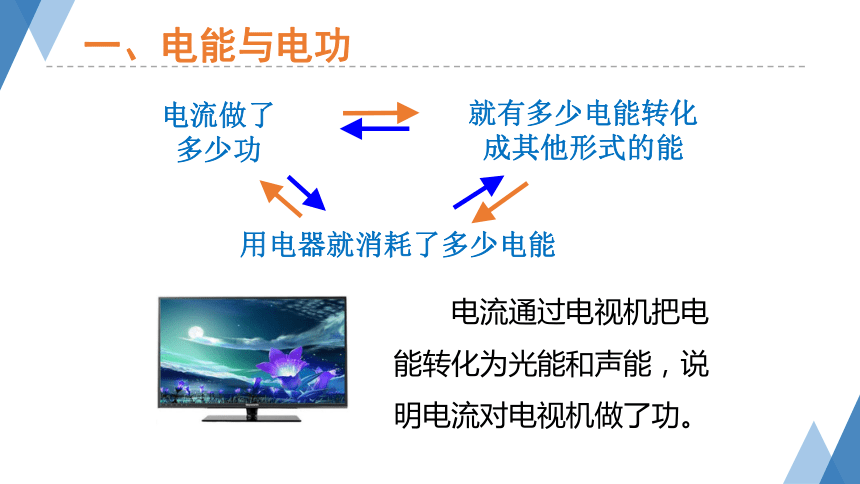

电流做了多少功
就有多少电能转化成其他形式的能
用电器就消耗了多少电能
一、电能与电功
电流通过电视机把电能转化为光能和声能，说明电流对电视机做了功。
电功的单位：电能、电功的单位是焦耳，简称焦，符号：J。
在生活中，人们还用千瓦时 (kW·h)作为电功的单位，俗称“度”。
1kW·h=3.6×106J
1kW·h= =3.6×106J
你知道1度（1kW·h）电的作用有多大吗？
例：1度（1kW·h）电可以让40w电灯工作 小时。
一、电能与电功
25小时
1kw×1h=1000w×3600s

1 焦= 1瓦*秒
1 J= 1w*s
我们每使用1kW·h电能都要消耗掉一部分人类赖以生存的自然资源。因此，每个人都应自觉选择绿色的生活方式，节约每1度电，就会积少成多，产生明显的社会、经济和环境效益。
那如何测量用电器在一段时间里消耗的电能呢？
一、电能与电功

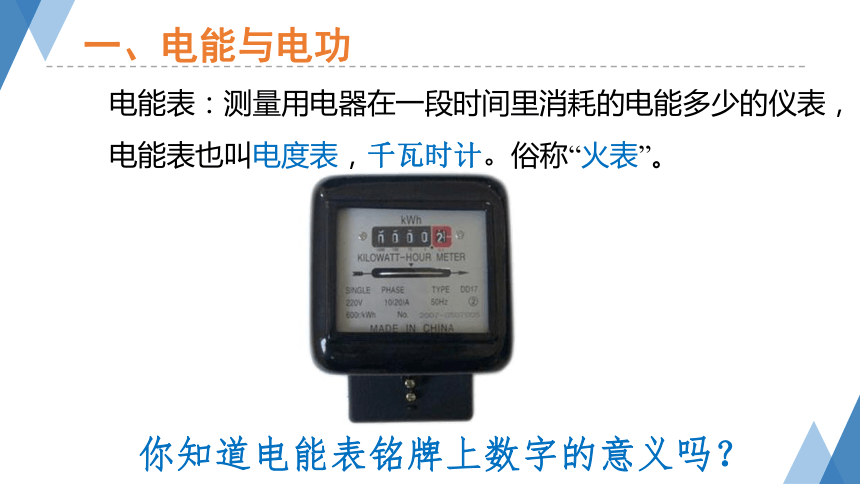

电能表：测量用电器在一段时间里消耗的电能多少的仪表，电能表也叫电度表，千瓦时计。俗称“火表”。
你知道电能表铭牌上数字的意义吗？
一、电能与电功
kW·h ：电能表上
的数字以千瓦时
为单位来显示所
消耗的电能。
220V ：该电能表
应该接在220伏
的电路上使用。
10（20）A：该电能表的额定电流为10安，在短时间内使用时电流可允许大一些，但不能超过20安。
600r/ k W·h ：
接在该电能表上的
用电器，每消耗1千
瓦时的电能，电能表 的转盘转过600转。
交流电的频率
50赫兹。
（1） 数字意义
一、电能与电功
你会看电能表读数吗？
1.消耗0.2Kwh，该电能表转盘转了几圈？ 2.该电能表转盘转1圈消耗多少电能？
1.n=0.2Kw.h×600r/(kW·h)=120r
2.W=1r/(600r/ kW·h)
0
9
5
9
8
计数器上最后一位表示小数。
0
6
1
3
7
8月31日
9月30日
9月份用电量： 。
164.3 kW.h
某家庭 8 月底、9 月底电能表上显示的数字如图所示，这个家庭在9月份用了多少电能？
一、电能与电功
浙江:
高峰时段为07:30-10:30、16:00-21:00
低谷时段为11:30-12:30、22:00-5:00;
其余为平时段。
构造靠内部的电子电路计算消耗的电能，读数由液晶板显示出来。
指每消耗1kwh时，
此电能表脉冲计数
产生1600个脉冲；
一、电能与电功
电子式多费率电能表
特点：可以根据不同时间段用户的用电情况分别计算费用。供电部门利用专用设备读取电能表上的信息，并计算出电费。
1600imp/kwh
1.家里的用电器在使用相同时间里，消耗的电能一样吗？
2.为什么不一样？
不同用电器电流做功的快慢不同。
3.使用相同时间的空调与电风扇时哪里耗电更大？
空调耗电更大。
二、电器的电功率
不一样
1.物理意义
表示电流做功的快慢。
2.定义
电流在单位时间内做的功。
3.公式
P
W
=
t
4.单位
瓦（W）或千瓦（KW）
二、电器的电功率
W = P*t
1 瓦 = 1焦/秒
1 焦= 1瓦*秒
1 W = 1J/s
1 J= 1w*s
电功率
P
1KW =1000 W
观察节能灯的铭牌，读出它的电功率？
11W
11W表示的含义是什么？
表示电流在1s内所做的功为11J
二、电器的电功率
观察电视机的铭牌，读出它的电功率？
11W = 11J/s
常用电器的功率（单位：瓦）
电器 功率 电器 功率 电器 功率
电子表 普通灯照明泡 电熨斗
半导体 收音机 家用 电冰箱 电饭煲
47cm 彩电 台式 电脑 家用 空调
日光灯 吸尘器 家用 电烤炉
0.001
0.06
~0.4
100
~150
3~40
15~100
100
~200
100
~300
100
~1500
300
~1500
950
~2300
450
~1500
800
~1600
二、电功率
综合耗电量(千瓦时/24小时) 0.88
家用电冰箱 ( 100~200)w
如图是某型号全自动洗衣机的铭牌，你能读懂哪些内容？
不同工作状态下所消耗的总功率是 的。
不同
读图：P（112）
额定电压：
额定功率：
用电器正常工作时的电压。
用电器在额定电压下消耗的功率。
输入功率：
用电器消耗的总电功率。
*
01
练习1
02
练习2
03
练习3
04
练习4
05
练习5
06
练习6
07
练习7
08
练习8
√
√
√
*
*
1.人们广泛利用电能，不仅是因为电能容易 ，而且是因为它很容易转化为人们所需要的各种 。电流通过电动机，把电能转化为 能，电流通过电热器，把电能转化为 能。
练习一、我学会了：
传输
内能
能量
机 械
2.电能转化为其他形式能量的过程就是 做功的过程。电流所做的功叫做 。电功单位是 ，电能的单位还有 ，俗称“ 度”。
1千瓦时= 千瓦 × 时= 瓦 × 秒= 焦耳。
练习一、我学会了：
电流
电功
焦耳
千瓦时(kW·h)
1
1
1000
3600
3.6 ×106
3.用电器在一段时间里消耗的电能的多少，可以用 来测量。某段时间电能表上先后两次读数 ，就是这段时间电路消耗的电能。
练习一、我学会了：
之差
电能表
练习一、我学会了：
电功率
功
P= W/t
4.电流做功的快慢不同。电流做功的快慢用 描述。电流在单位时间内做 ，叫做电功率。电功率的公式是： 。

练习一、我学会了：
正常工作
额定电压
不同
5.额定电压是用电器 时的电压，额定功率是用电器在 下消耗的电功率。不同的用电器额定功率一般是 的。
6.小刚利用电能表测某家用电器的电功率。当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3 kW·h，这个用电器可能是--------------------------------------------------(　 　)
A．空调器　　　B．电冰箱 C．电视机 D．收音机
练习二、我理解了：
A
7.节能灯具有宽红工作电压、长寿命、无噪音、无频闪、比普通白炽灯泡省电80%等优点，有资料显示，全国推广使用12亿只节能灯(2009年已达到推广)，一年的节电量相当于三峡电站的年发电量，小明的卧室里装有“220 V　11 W”的节能灯一盏。
(1)此节能灯每天工作4小时，一个月(30天)耗电多少千瓦时？
(2)小明家的电能表标有“600imp/(kW·h)”的字样，节能灯消耗的电能可以使电能表产生多少个脉冲？
练习二、我理解了：
解:(1)此节能灯每天多少4小时，
一个月(30 天)工作的总时间t=4小时x30=120 小时，
则消耗的电能:W=Pt=0.011 千瓦x120小时=1.32 千瓦时。
(2)n=W·n0=1.32千瓦时x600 imp/千瓦时=792 imp
答：略
8.下课后，王老师去关闭机房的总电闸时，发现如图所示的电能表转盘在缓慢地转 动，他利用手表估测了一下，2分钟内转盘转动了5圈，那么2分钟内消耗了多少电能？经检查发现，机房内有20台型号相同的电脑显示器处于待机状态，则一台电脑显示器的待机功率约为多少瓦？
练习二、我理解了：
解:该电能表的标示“2500r/kW·h”表示每消耗1千瓦时的电能，电能表的转盘转过 2500圈。题中的电能表转盘转过了5圈，表示消耗的电能为W=5圈/（2500圈/3.6x106焦）=7.2x103焦
20 台电脑显示器消耗的功率为P=W/t=7.2x103焦/120s
=60 瓦,每台电脑显示器消耗的功率为60 瓦/20=3瓦
答：略
