15.3串联电路和并联电路同步练习（含解析） 人教版物理九年级

15.3串联电路和并联电路
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．临沂是“中国物流之都”，仓储管理尤为重要。某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。下列四种设计，最佳的是（　　）
A． B．
C． D．
2．在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近．操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）
A． B．
C． D．

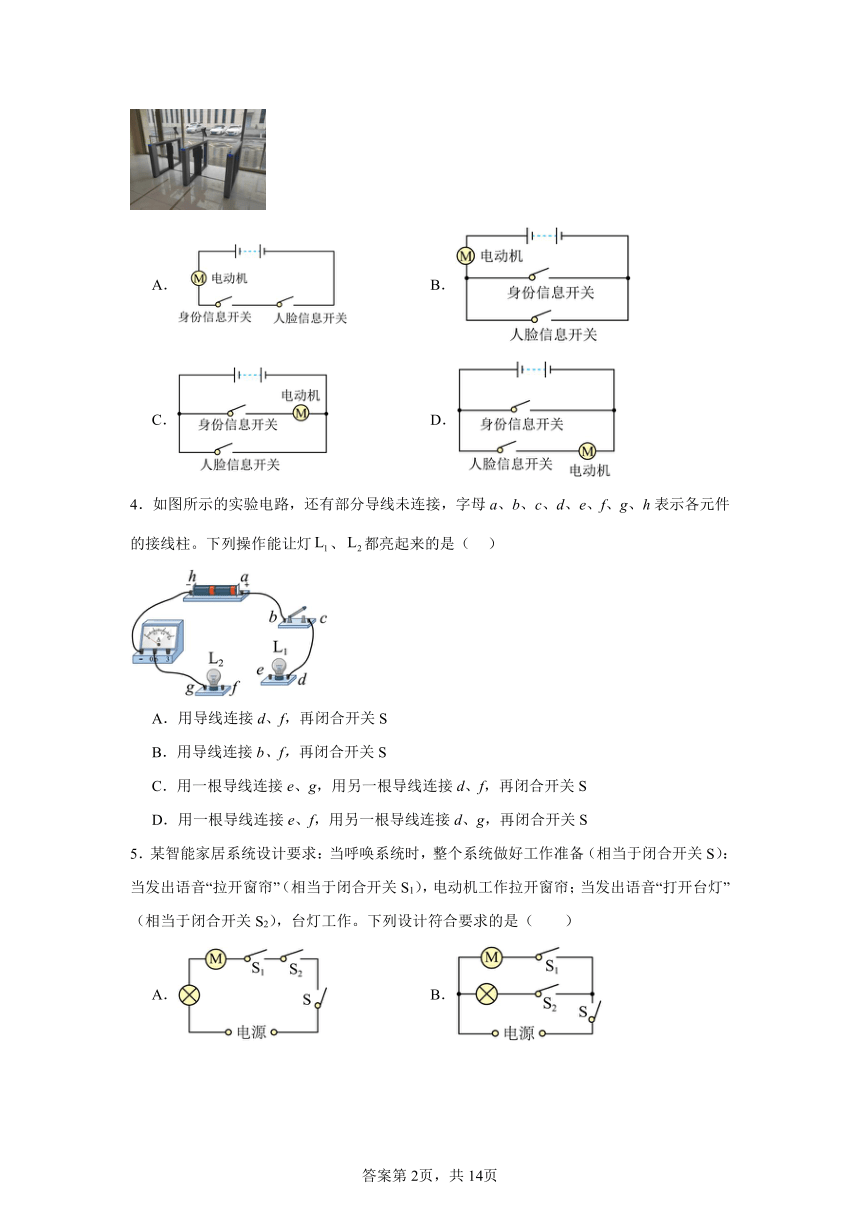

3．图中是人脸识别门禁闸机，常用于图书馆和宿舍门口，只有人脸信息符合时，电动机才能转动打开闸门，和该人脸识别门禁闸机原理相同的电路图是（　　）
A． B．
C． D．
4．如图所示的实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯、都亮起来的是（ ）

A．用导线连接d、f，再闭合开关S
B．用导线连接b、f，再闭合开关S
C．用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S
D．用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S
5．某智能家居系统设计要求：当呼唤系统时，整个系统做好工作准备（相当于闭合开关S）：当发出语音“拉开窗帘”（相当于闭合开关S1），电动机工作拉开窗帘；当发出语音“打开台灯”（相当于闭合开关S2），台灯工作。下列设计符合要求的是（　　）
A． B． C． D．
6．智能安防已经进入百姓家里。在实体店体验房间里，出门时，在智能锁里设置外出模式相当于开关S闭合。如果红外线传感器（相当于开关S1）探测到人，窗户传感器（相当于开关S2）探测到窗户的打开或烟雾传感器（相当于开关S3）探测到烟雾，相应的开关都会闭合。这时屋内的警报电铃会响起，同时视频监控拍摄图像给屋主发送报警信息。报警铃和监控器的额定电压都是220V。下列模拟安防电路符合以上描述的是（ ）
A． B．
C． D．
7．如图所示的灭蚊拍具有灭蚊和照明功能，当只闭合开关时，灭蚊拍能灭蚊但灯不亮；当和都闭合时，灭蚊拍既能灭蚊又能照明。选项中设计的电路图符合上述功能的是（　　）
A． B．
C． D．

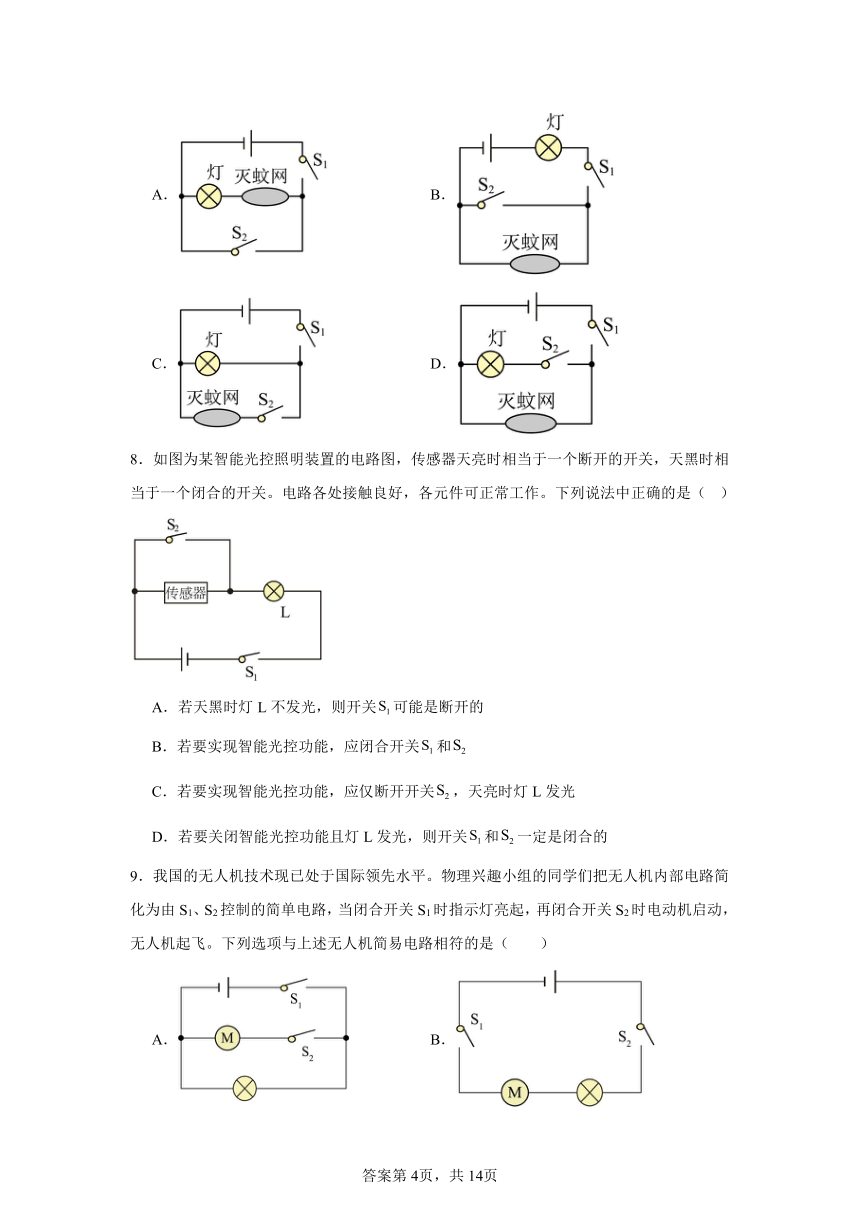

8．如图为某智能光控照明装置的电路图，传感器天亮时相当于一个断开的开关，天黑时相当于一个闭合的开关。电路各处接触良好，各元件可正常工作。下列说法中正确的是（ ）
A．若天黑时灯L不发光，则开关可能是断开的
B．若要实现智能光控功能，应闭合开关和
C．若要实现智能光控功能，应仅断开开关，天亮时灯L发光
D．若要关闭智能光控功能且灯L发光，则开关和一定是闭合的
9．我国的无人机技术现已处于国际领先水平。物理兴趣小组的同学们把无人机内部电路简化为由S1、S2控制的简单电路，当闭合开关S1时指示灯亮起，再闭合开关S2时电动机启动，无人机起飞。下列选项与上述无人机简易电路相符的是（　　）
A． B．
C． D．

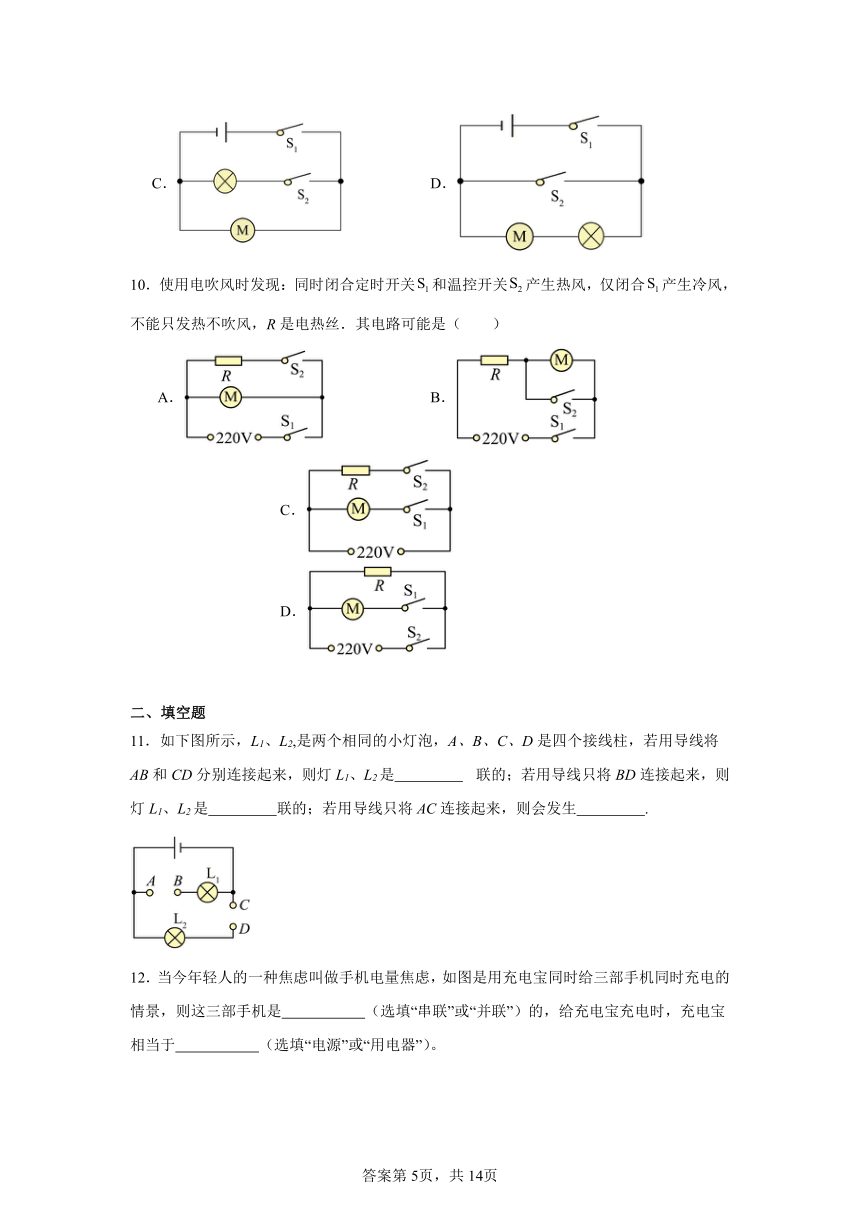

10．使用电吹风时发现：同时闭合定时开关和温控开关产生热风，仅闭合产生冷风，不能只发热不吹风，R是电热丝．其电路可能是（　　）
A． B． C． D．
二、填空题
11．如下图所示，L1、L2,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L1、L2是 联的；若用导线只将BD连接起来，则灯L1、L2是 联的；若用导线只将AC连接起来，则会发生 .
12．当今年轻人的一种焦虑叫做手机电量焦虑，如图是用充电宝同时给三部手机同时充电的情景，则这三部手机是 （选填“串联”或“并联”）的，给充电宝充电时，充电宝相当于 （选填“电源”或“用电器”）。
13．观察下列各图，回答下列问题．
（1）甲图中，利用标注箭头的方式，让电流从电源正极流出，流回负极．电流流回负极，有 条路径，电流依次流过的元件是 、 、 ，我们把两灯的这种连接方式叫做 ．
（2）甲图中，拧下一个灯泡后，电路的状态是 ，所以另一个灯泡 （填“亮”或“不亮”），由此可见，串联电路的各用电器之间 （填“相互影响”或“互不影响”）．
（3）甲、乙、丙三图中，闭合开关时，两灯同时 ，断开开关时，两灯同时 ，说明串联电路中开关控制______用电器，而且开关在不同的位置，控制作用______．
14．如图甲所示是一款消防应急照明灯，如图乙是简化原理图，有两只应急灯泡、，当外部电源供电时，自动开关S接1，应急灯不亮，指示灯与蓄电池是 （选填“串联”或“并联”）的，蓄电池此时在电路中相当于 。
15．如图所示的电路中，若闭合开关S2，断开S1和S3，则小灯泡L1、L2的连接方式为 ；若闭合开关S1和S3，断开S2，则小灯泡L1、L2的连接方式为 ；若闭合开关S1和S2，断开S3，则小灯泡L1 ，L2 （选填“发光”或“不 发光”）；若开关S1、S2、S3均闭合，则电路为 此时电源将会烧毁。
16．如图所示，公共充电桩正在给电动汽车的蓄电池充电，这些充电桩之间是 （选填“串联”或“并联”）在一起的；电动汽车在充电过程中，蓄电池相当于电路中的 。

三、作图题
17．请分别根据图所示的两个实物电路画出它们的电路图。
四、实验题
18．在“连接电路”的实验中，小致同学设计了图甲所示的电路图。
(1)请你根据图甲所示的电路图，用笔画线代替导线连接图乙所示的实物图。
(2)连接电路时，开关应该处于 状态。
(3)他将所有开关闭合，发现所在支路的灯不亮，所在支路的灯发光。他又断开所有开关，交换两灯位置后，再闭合所有开关，发现仍然是所在支路的灯不亮，所在支路的灯发光，则故障原因可能是 （合理即可）。
(4)若用一根导线将灯两端连接起来，灯将 （选填“亮”“不亮”或“被烧坏”）。
(5)请在图丙中添加两根导线，完成电路连接，并在图丁的虚线框内画出对应的电路图。要求：并联，S控制整个电路，只控制 。
《15.3串联电路和并联电路》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 C C A C B A D D A A
1．C
【详解】无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮，电铃最好放在干路上，两个灯并联，各用一个开关控制，比使用两个电铃更加简便，故ABD不符合题意，C符合题意。
故选C。
2．C
【详解】A、图中S1为单刀双掷开关，S2为单刀开关，当S2断开时，无论S1往哪个方向掷，灯泡都不能发光，故不能满足要求；
B、图中两个单刀开关串联，相互影响，只有两个开关都闭合时，灯泡才发光，故不能满足要求；
C、图中S1和S2为单刀双掷开关，S1接1时灯泡不发光，S1接2时灯泡发光；S2接1时灯泡发光，S2接2掷时灯泡不发光，任意一个开关都可以开灯、关灯，故可以满足要求；
D、图中两个单刀开关并联，闭合S1或S2都能使灯泡发光，但是只有两个开关都断开时，灯泡才熄灭，故不能满足要求．
3．A
【详解】根据题意知，当身份信息开关和人脸信息开关同时闭合时，电动机才工作，说明两开关相互影响，即两开关、电动机串联，故A符合题意，BCD不符合题意。
故选A。
4．C
【详解】A．用导线连接d、f，再闭合开关S，灯泡L2和电流表接入电路中，灯泡L1没有接入电路中，只有灯泡L2亮，故A不符合题意；
B．用导线连接b、f，再闭合开关S，灯泡L2和电流表接入电路中，灯泡L1没有接入电路中，只有灯泡L2亮，故B不符合题意；
C．用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S，两个灯泡并联，两个灯泡都亮，故C符合题意；
D．用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S，两个灯泡被短路，两个灯泡都不亮，故D不符合题意。
故选C。
5．B
【详解】A．图中三个开关和电动机与灯泡串联，三个开关都闭合时，电动机和台灯工作，故A不符合题意；
B．图中电动机和灯泡并联，开关S在干路中，开关S1和电动机在一条支路，开关S2和灯泡在另一条支路，当呼唤系统时，整个系统做好工作准备（相当于闭合开关S），当发出语音“拉开窗帘”（相当于闭合开关S1），电动机工作，当发出语音“打开台灯”（相当于闭合开关S2），台灯工作，故B符合题意；
C．图中开关S1和开关S并联后再和电动机串联，闭合开关S或闭合开关S1，电动机都工作，闭合开关S2，台灯工作，故C不符合题意；
D．图中闭合开关S，台灯工作，再闭合开关S2，灯泡被短路，电源被短路，可能会烧坏电源，故D不符合题意。
故选B。
6．A
【详解】在实体店体验房间里，出门时，在智能锁里设置外出模式相当于开关S闭合,说明S控制所用用电器。报警铃和监控器的额定电压都是220V，可知二者并联。如果红外线传感器（相当于开关S1）探测到人，窗户传感器（相当于开关S2）探测到窗户的打开或烟雾传感器（相当于开关S3）探测到烟雾，相应的开关都会闭合，这时屋内的警报电铃会响起，同时视频监控拍摄图像给屋主发送报警信息。可知只要闭合其中一个开关电铃和监控即可工作，故三个开关并联。故A符合题意，BCD不符合题意。
故选A。
7．D
【详解】根据题意可知，灭蚊网可单独工作，但是灯不能单独工作，所以，灭蚊网和灯是并联的，干路有总开关控制电路，且灯的支路有单独的开关进行控制，故D符合题意，ABC不符合题意。
故选D。
8．D
【详解】A．开关是总开关，在实行智能光控时是闭合的，若天黑时灯L不发光，则可能是灯泡断路，故A错误；
B．若要实现智能光控功能，由于天亮时灯泡不发光，因此开关S2应断开，故B错误；
C．若要实现智能光控功能，仅断开开关，天亮时传感器断开，灯泡不发光，故C错误；
D．若要关闭智能光控功能且灯L发光，则灯泡一直是通路，开关和一定是闭合的，故D正确。
故选D。
9．A
【详解】经分析可知，指示灯和电动机并联，开关S1位于干路，开关S2位于电动机支路。
A．由电路图可知，开关S1闭合时指示灯亮起，再闭合S2时电动机工作，故A符合题意；
B．由电路图可知，开关S1闭合时电动机和指示灯都不工作，再闭合S2时电动机和指示灯同时工作，故B不符合题意；
C．由电路图可知，开关S1闭合时电动机工作，再闭合S2时指示灯亮起，故C不符合题意；
D．由电路图可知，开关S1闭合时电动机和指示灯都工作，再闭合S2时会造成电源短路，故D不符合题意。
故选A。
10．A
【详解】同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，说明发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路。
A．发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路，同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，故A符合题意；
B．仅闭合定时开关，发热管和电动机串联，它们同时工作，产生热风，故B不符合题意；
C．发热管和电动机并联，闭合定时开关和温控开关，发热管和电动机同时工作，产生热风，闭合定时开关电动机工作，只闭合温控开关，发热管工作，故C不符合题意；
D．发热管和电动机并联，温控开关在干路中，定时开关和电动机在一条支路，只闭合定时开关，电动机不会工作，故D不符合题意。
故选A。
11． 并 串 短路
【详解】若将接线柱A与B连接，接线柱C与D连接，则电路中有两条电流的流通路径，所以灯L1、L2并联，如下图：
若用导线只将BD连接起来，则电路中有一条电流的路径，所以灯L1、L2串联，如下图：
若用导线只将AC连接起来，则会造成电源短路
12． 并联 用电器
【详解】[1]当用充电宝同时给三部手机充电时，拔掉其中一部手机，另外两部手机仍能正常充电，说明三部手机之间互不影响，能独立工作，所以这三部手机是并联的。
[2]当给充电宝充电时，充电宝消耗电能，在电路中相当于用电器。
13． 一 开关 灯 灯 串联 断路 不亮 相互影响 亮 不亮、所有、相同
【详解】(1)[1][2][3][4][5]甲图中，电流从电源正极流出，依次流过开关、L1、L2三个元件，流回负极．电流只有一条路径，我们把两灯的这种连接方式叫做串联．
(2)[6][7][8]甲图中，两灯串联，电路只有一条路径，拧下一个灯泡后，电路的状态是断路，所以另一个灯泡不亮，可见，串联电路的各用电器之间相互影响．
(3)[9][10]甲、乙、丙三图中，开关的位置不同，闭合开关时，两灯同时亮，断开开关时，两灯同时不亮；
[11][12]此现象说明串联电路中开关控制所有用电器，而且开关在不同的位置，控制作用相同．
14． 并联 用电器
【详解】[1]当外部电源供电时，自动开关S接1，应急灯不亮，指示灯与蓄电池互不影响，是并联的。
[2]蓄电池此时在电路中消耗电能，相当于用电器。
15． 串联 并联 不发光 发光 短路
【详解】[1] 若闭合S2，断开S1和S3，电流从正极发出后只能沿着一条路径回到负极，因此小灯泡L1、L2的连接方式为：串联。
[2]若闭合S1和S3，断开S2，电流从正极流出后会分流，分别通过L1、L2 所在的支路回到负极，因此小灯泡L1、L2的连接方式为：并联。
[3][4]若闭合S1和S2，断开S3，L1被短路，电流只通过L2，因此L1不发光，L2发光。
[5] 若S1、S2、S3均闭合，电源短路，电流不经用电器直接回到负极。
16． 并联 用电器
【详解】[1]在充电桩给电动汽车蓄电池充电过程中，各充电桩可以独立工作，因此它们是并联的。
[2]在给电动汽车蓄电池充电过程中，蓄电池消耗电能，电能转化为蓄电池的化学能，此时蓄电池相当于一个用电器。
17．
【详解】由实物电路图可知两灯泡串联，开关S位于两灯泡中间位置，电源正极和L2相连，负极和L1相连，故电路图如下
如图电路，电动机与灯并联，S1位于干路，控制灯和电动机，S2位于电动机支路，控制电动机，据此画出电路图如下
18．(1)
(2)断开
(3)所在支路某根导线断路
(4)不亮
(5)
【详解】（1）从电源正极出发，先连干路开关S，再分两支路，一支经S1、L1，另一支经S2、L2，汇合后接入电源负极。如图所示：
（2）连接电路时为保护电路，开关需断开。
（3）由题可知，交换两灯位置后，所在支路的灯发光，说明不是L1灯的问题，那么所在支路的灯不亮，是由于该支路存在断路故障，由此可猜测S1接触不良或所在支路某根导线断路。
（4）导线接L1两端，会使L1短路，同时造成电源短路，L2也不工作，即不亮。
（5）丙图：电源正极接S，S一个接线柱接L1一端和S1一端，L1另一端接电源负极，S1另一端接L2一端，L2另一端接电源负极；丁图：画电源，干路开关S，L1、L2并联，S1在L2支路。如图所示：
