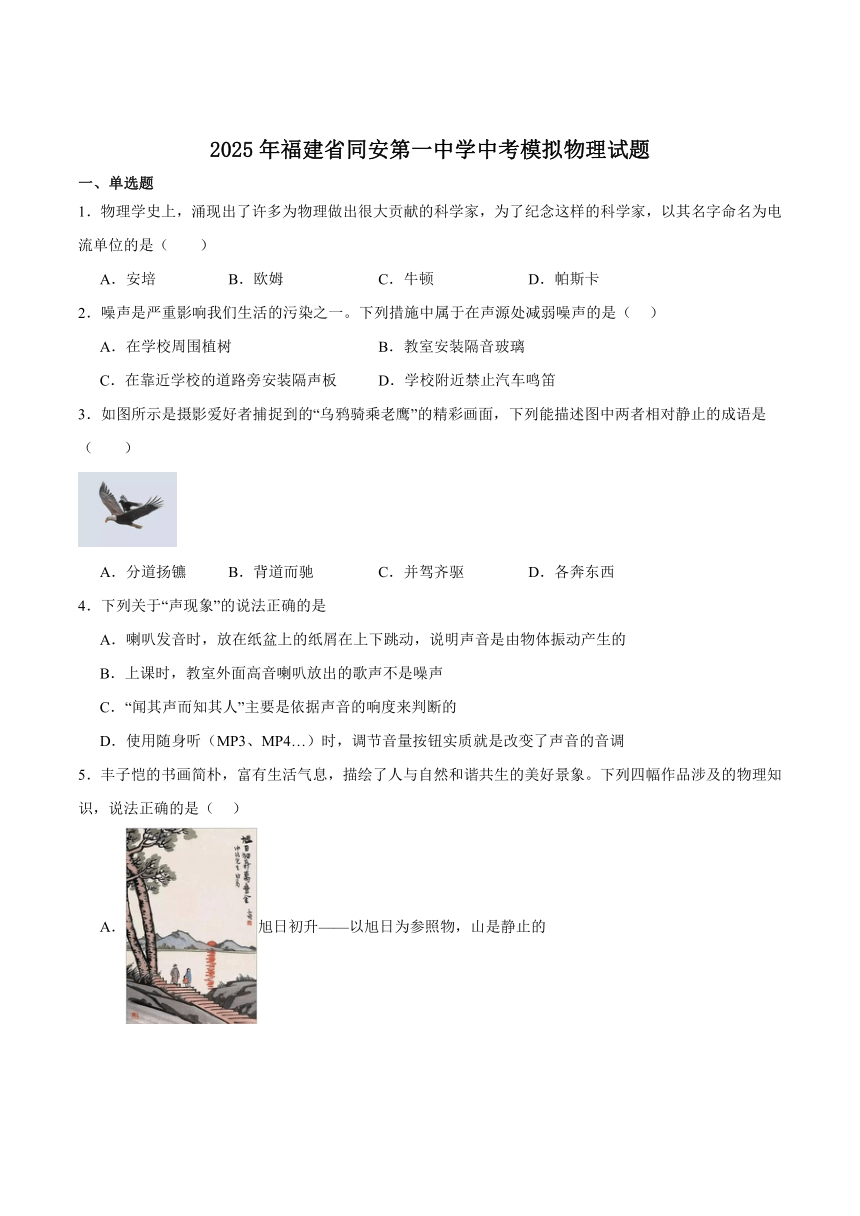

2025年福建省同安第一中学中考模拟物理试题
一、单选题
1．物理学史上，涌现出了许多为物理做出很大贡献的科学家，为了纪念这样的科学家，以其名字命名为电流单位的是（ ）
A．安培 B．欧姆 C．牛顿 D．帕斯卡
2．噪声是严重影响我们生活的污染之一。下列措施中属于在声源处减弱噪声的是（ ）
A．在学校周围植树 B．教室安装隔音玻璃
C．在靠近学校的道路旁安装隔声板 D．学校附近禁止汽车鸣笛
3．如图所示是摄影爱好者捕捉到的“乌鸦骑乘老鹰”的精彩画面，下列能描述图中两者相对静止的成语是（ ）
A．分道扬镳 B．背道而驰 C．并驾齐驱 D．各奔东西
4．下列关于“声现象”的说法正确的是
A．喇叭发音时，放在纸盆上的纸屑在上下跳动，说明声音是由物体振动产生的
B．上课时，教室外面高音喇叭放出的歌声不是噪声
C．“闻其声而知其人”主要是依据声音的响度来判断的
D．使用随身听（MP3、MP4…）时，调节音量按钮实质就是改变了声音的音调

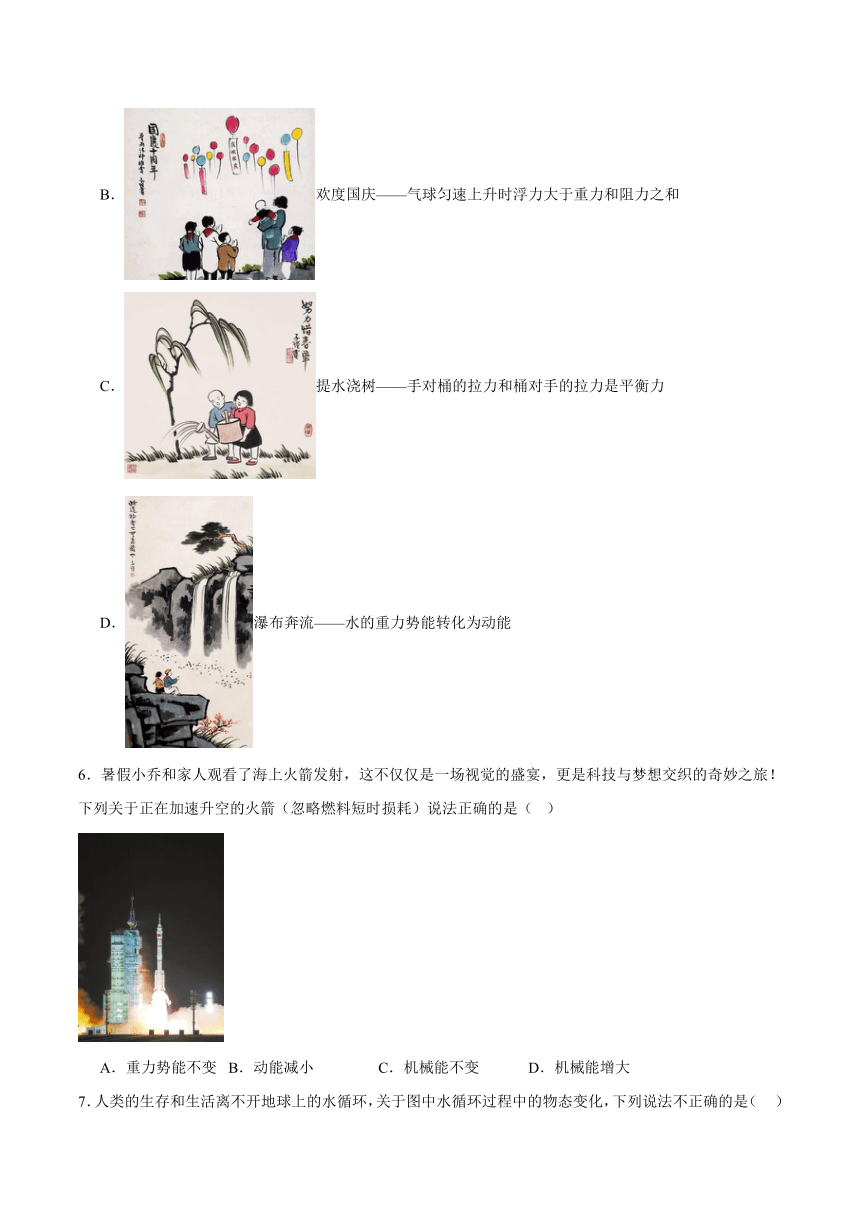

5．丰子恺的书画简朴，富有生活气息，描绘了人与自然和谐共生的美好景象。下列四幅作品涉及的物理知识，说法正确的是（ ）
A．旭日初升——以旭日为参照物，山是静止的
B．欢度国庆——气球匀速上升时浮力大于重力和阻力之和
C．提水浇树——手对桶的拉力和桶对手的拉力是平衡力
D．瀑布奔流——水的重力势能转化为动能
6．暑假小乔和家人观看了海上火箭发射，这不仅仅是一场视觉的盛宴，更是科技与梦想交织的奇妙之旅！下列关于正在加速升空的火箭（忽略燃料短时损耗）说法正确的是（ ）
A．重力势能不变 B．动能减小 C．机械能不变 D．机械能增大

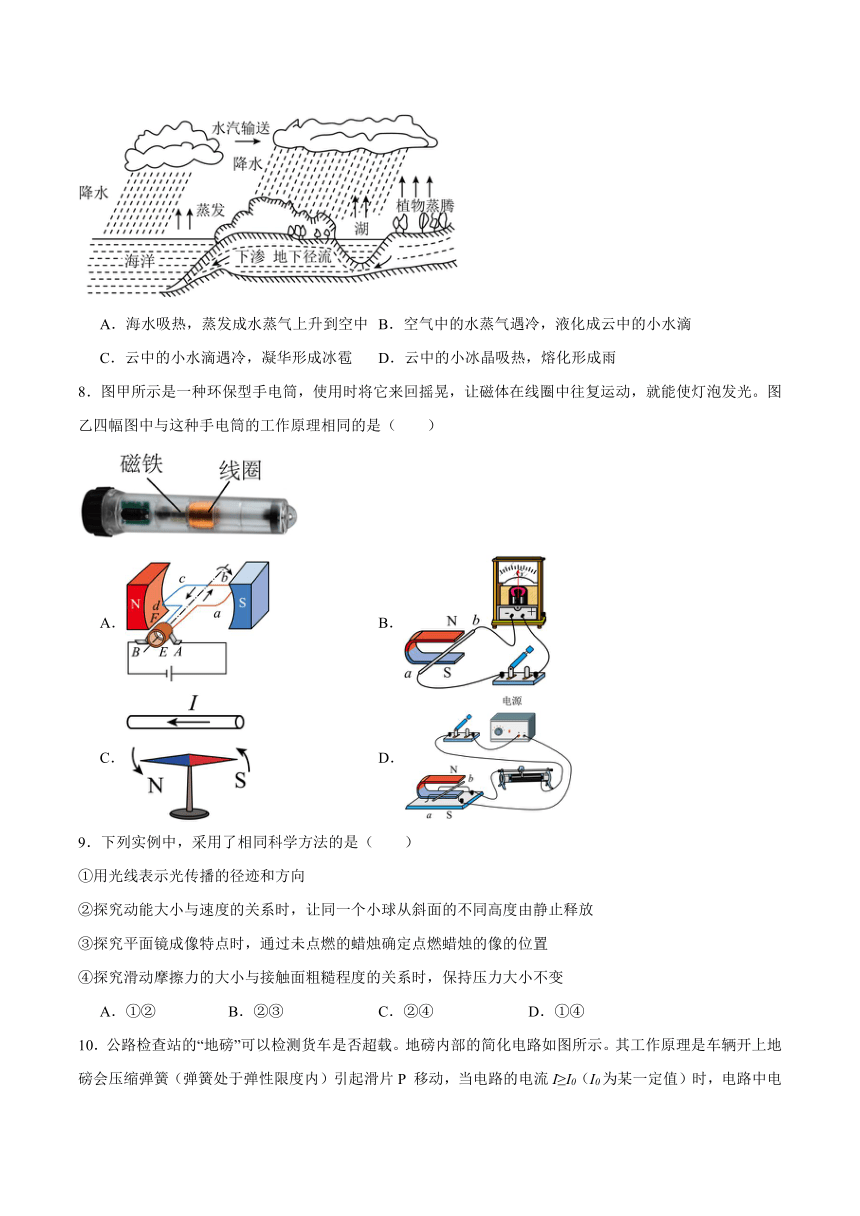

7．人类的生存和生活离不开地球上的水循环，关于图中水循环过程中的物态变化，下列说法不正确的是（ ）
A．海水吸热，蒸发成水蒸气上升到空中 B．空气中的水蒸气遇冷，液化成云中的小水滴
C．云中的小水滴遇冷，凝华形成冰雹 D．云中的小冰晶吸热，熔化形成雨
8．图甲所示是一种环保型手电筒，使用时将它来回摇晃，让磁体在线圈中往复运动，就能使灯泡发光。图乙四幅图中与这种手电筒的工作原理相同的是（ ）
A． B．
C． D．
9．下列实例中，采用了相同科学方法的是（ ）
①用光线表示光传播的径迹和方向
②探究动能大小与速度的关系时，让同一个小球从斜面的不同高度由静止释放
③探究平面镜成像特点时，通过未点燃的蜡烛确定点燃蜡烛的像的位置
④探究滑动摩擦力的大小与接触面粗糙程度的关系时，保持压力大小不变
A．①② B．②③ C．②④ D．①④

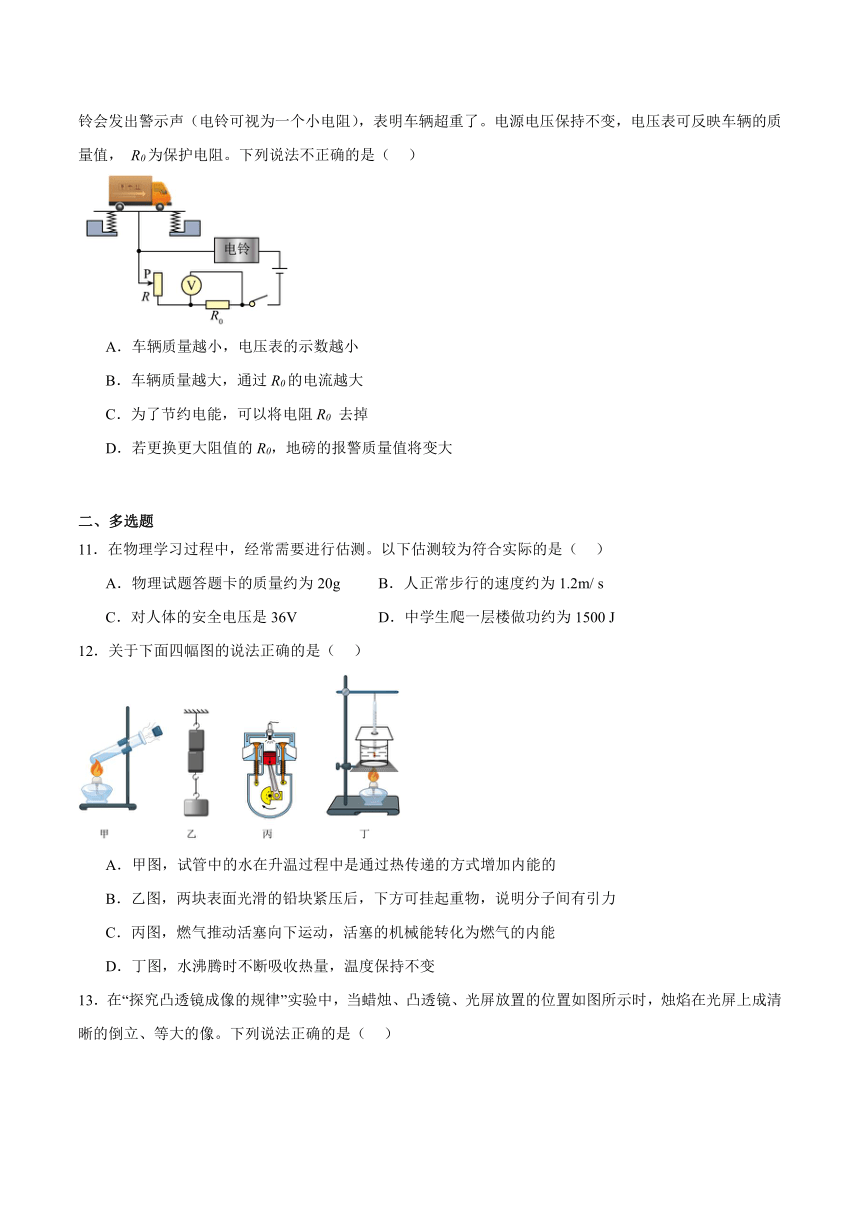

10．公路检查站的“地磅”可以检测货车是否超载。地磅内部的简化电路如图所示。其工作原理是车辆开上地磅会压缩弹簧（弹簧处于弹性限度内）引起滑片P 移动，当电路的电流I≥I0（I0为某一定值）时，电路中电铃会发出警示声（电铃可视为一个小电阻），表明车辆超重了。电源电压保持不变，电压表可反映车辆的质量值， R0为保护电阻。下列说法不正确的是（ ）
A．车辆质量越小，电压表的示数越小
B．车辆质量越大，通过R0的电流越大
C．为了节约电能，可以将电阻R0 去掉
D．若更换更大阻值的R0，地磅的报警质量值将变大
二、多选题
11．在物理学习过程中，经常需要进行估测。以下估测较为符合实际的是（ ）
A．物理试题答题卡的质量约为20g B．人正常步行的速度约为1.2m/ s
C．对人体的安全电压是36V D．中学生爬一层楼做功约为1500 J
12．关于下面四幅图的说法正确的是（ ）
A．甲图，试管中的水在升温过程中是通过热传递的方式增加内能的
B．乙图，两块表面光滑的铅块紧压后，下方可挂起重物，说明分子间有引力
C．丙图，燃气推动活塞向下运动，活塞的机械能转化为燃气的内能
D．丁图，水沸腾时不断吸收热量，温度保持不变

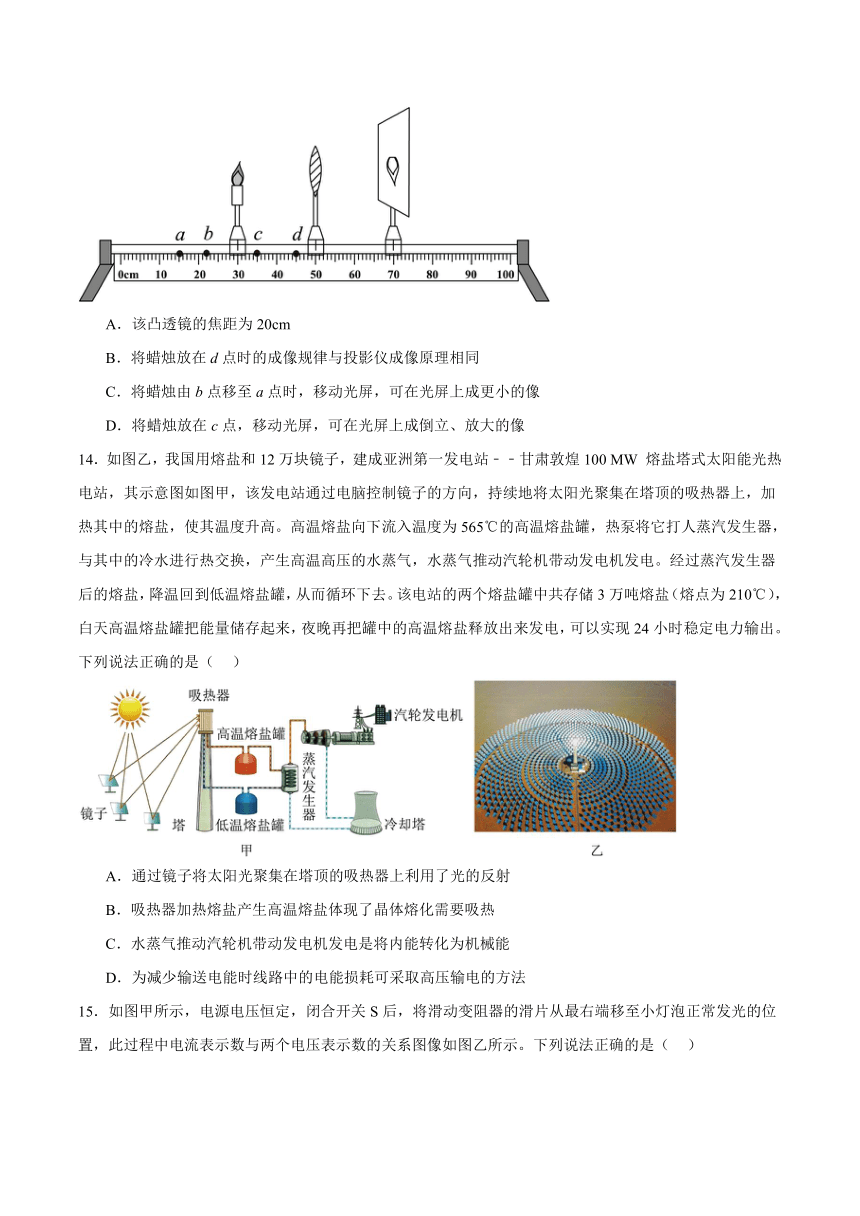

13．在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、光屏放置的位置如图所示时，烛焰在光屏上成清晰的倒立、等大的像。下列说法正确的是（ ）
A．该凸透镜的焦距为20cm
B．将蜡烛放在d点时的成像规律与投影仪成像原理相同
C．将蜡烛由b点移至a点时，移动光屏，可在光屏上成更小的像
D．将蜡烛放在c点，移动光屏，可在光屏上成倒立、放大的像
14．如图乙，我国用熔盐和12万块镜子，建成亚洲第一发电站﹣﹣甘肃敦煌100 MW 熔盐塔式太阳能光热电站，其示意图如图甲，该发电站通过电脑控制镜子的方向，持续地将太阳光聚集在塔顶的吸热器上，加热其中的熔盐，使其温度升高。高温熔盐向下流入温度为565℃的高温熔盐罐，热泵将它打人蒸汽发生器，与其中的冷水进行热交换，产生高温高压的水蒸气，水蒸气推动汽轮机带动发电机发电。经过蒸汽发生器后的熔盐，降温回到低温熔盐罐，从而循环下去。该电站的两个熔盐罐中共存储3万吨熔盐（熔点为210℃），白天高温熔盐罐把能量储存起来，夜晚再把罐中的高温熔盐释放出来发电，可以实现24小时稳定电力输出。下列说法正确的是（ ）
A．通过镜子将太阳光聚集在塔顶的吸热器上利用了光的反射
B．吸热器加热熔盐产生高温熔盐体现了晶体熔化需要吸热
C．水蒸气推动汽轮机带动发电机发电是将内能转化为机械能
D．为减少输送电能时线路中的电能损耗可采取高压输电的方法
15．如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片从最右端移至小灯泡正常发光的位置，此过程中电流表示数与两个电压表示数的关系图像如图乙所示。下列说法正确的是（ ）
A．电源电压为12V
B．灯的额定电流为0.6A
C．滑动变阻器的最大阻值是45Ω
D．曲线b是电流表示数与电压表V2示数的关系图像
三、填空题
16．沈括在《梦溪笔谈》卷二十四《杂志》中有这么一段描述：“方家以磁石磨针锋，则能指南，然常微偏东，不全南也。”针锋是磁体的 极；“然常微偏东，不全南也，”说明地理的两极和地磁场的两极 。
17．2024年2月29日，长征三号乙运载火箭在西昌卫星发射中心点火起飞，随后成功将卫星互联网高轨卫星01星送入预定轨道。如图是火箭发射时的场景，燃料燃烧后喷出的高温燃气，通过 （选填“热传递”或“做功”）使发射台温度急剧升高，造成破坏。为了避免这种破坏，科学家在发射台下建造了一个巨大的水池，利用水的 较大的特性和水汽化时会吸收大量热量来降低发射台的温度。
18．每天锻炼一小时，幸福生活一辈子。学校每天利用大课间时间，组织篮球及百米比赛。篮球撞击篮板时会发出“嘭”的声音，声音主要是由篮板的 产生的；以正在跑步的运动员为参照物，看台是 （选填“静止”或“运动”）的。
19．如图甲所示，电源为电压可调的学生电源，定值电阻 R 的阻值为10Ω，图乙是电流表示数随电源电压变化的 I - U 图像。闭合开关 S ，电源电压为1V时，电流表的示数为 A ；闭合开关S ，电源电压为2V时，通电时间10s，电阻R产生的热量为 J.
四、作图题
20．如图，一木块A沿斜面匀速下滑，请作出木块受到的重力的示意图。
21．某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时、红灯亮、电铃响。请完成电路图。
五、计算题
22．某地利用地热资源建立温泉浴池。某温泉池注入了的水，初始水温为42℃，一段时间后水温降至30℃，放出的热量为，已知。求：
(1)的大小；
(2)完全燃烧多少立方米的天然气放出的热量与的大小相等。
23．如图所示，小龙骑行电动平衡车在实验场地的水平路面上以5m/s的速度匀速行驶400s，若小龙与电动平衡车的总质量为70kg，行驶过程中受到的阻力是人与车总重的0.2倍，行驶时轮胎着地的总面积是5×10-3m2。求：
(1)电动平衡车对地面的压强。
(2)电动平衡车克服阻力做的功。
(3)电动平衡车的功率。
24． “暖科技”助力城市更新。图甲是一款智能控温抗寒服，抗寒服内有输出电压为5 V 的充电宝，为内部电加热模块供电。如图乙所示为其简化电路图， R1、R2均为电热丝（阻值不变），抗寒服有低温挡4W和高温挡14W两挡，可实现“恒温保暖”或“10秒速热”。当开关 S1闭合、 S2断开时，抗寒服处于低温挡；当开关 S1与 S2都闭合，处于高温挡。求：处于高温挡时，
(1)通过R2的电流；
(2)R2的阻值；
(3)处于高温挡时，通过电阻R2的电流在10s内产生的热量。
六、实验题
25．小明在探究凸透镜成像时，器材有凸透镜、蜡烛、光屏、光具座、火柴。
（1）可供选择的凸透镜有：A（焦距10cm）和B（焦距50cm），为方便操作，应选择 ；
（2）将蜡烛移至光具座上35cm刻度线处，移动光屏，使烛焰在光屏上成清晰的像，该像是倒立、 （选填 “放大”“等大”或“缩小”）的实像，这种规律在生活中的应用是 ，若将蜡烛向远离凸透镜方向移动，则所成的像变 ；
（3）实验中，蜡烛逐渐变短，为了使像能完整地成在光屏的中央，可将透镜向 （选填 “上”或“下”）移动。当光屏上出现蜡烛清晰的像时，如果用遮光板挡住透镜的上半部分，观察光屏时像 （选填 “不完整”或“完整变暗”）；
（4）保持蜡烛位置不动，换焦距更短的凸透镜，需将光屏向 （选填“靠近”或“远离”）透镜的方向移动，又得到烛焰清晰的像，这一过程模拟了 （选填“近视眼”或“远视眼”）的形成。
26．同学们利用蜡烛、细铁丝、杯子等制作了一个蜡烛“跷跷板”，如图甲．一端烛油滴下时，此端就上升，两端交替上下。为了寻找上述现象的原因，同学们用铁架台、杠杆（已在水平位置平衡）、质量相等的钩码等器材进行以下探究。
(1)图乙中杠杆水平平衡，分别改变一侧钩码的个数或悬挂位置，发现杠杆不再平衡。
小聪认为：影响杠杆平衡的因素是力的大小和支点到力的作用点的距离；
小明认为：影响杠杆平衡的因素是力的大小和支点到力的作用线的距离。
为判断谁的观点正确，同学们利用图丙中水平平衡的杠杆（）进行实验，保持B处悬挂钩码的个数和位置不变。
①把A处悬挂的钩码改挂在C处，发现杠杆不再平衡。与A处相比，支点到力的作用点的距离 （选填“变小”“不变”或“变大”）；
②把A处悬挂的钩码改挂在D处，发现杠杆仍保持平衡，与A处相比， 的距离不变；
③由此初步判断 的观点是正确的；
(2)明确影响因素后，同学们利用图乙的器材探究杠杆平衡的条件，将实验数据记录在设计的表格中。
实验次数 动力 a 阻力 阻力臂
…… …… …… …… ……
①表格中a处应填写的内容是 ；
②若在图乙中杠杆两侧钩码下端各加挂一个钩码，杠杆 端下沉；
(3)交替上下的蜡烛“跷跷板”，一端烛油滴下时，此端上升，原因是 。
27．探究“电流与电阻的关系”时，实验器材有：学生电源、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω）、开关一个、导线若干。
(1)请用笔画线代替导线将图甲中的实物图连接完整，要求：滑片P向右移动时电压表示数变大，导线不交叉。
(2)连接好电路，将电源电压调至4.5V，滑动变阻器阻值调到最大，闭合开关S，移动滑片P，发现电流表无示数，电压表示数始终接近电源电压，导致这一现象的原因可能是_________（填序号）。
A．滑动变阻器断路 B．定值电阻R断路 C．定值电阻R短路
(3)排除故障后利用前四个定值电阻进行实验，图乙是根据实验数据得到的I-R图像：
①其中阴影部分面积表示的物理量是 ，其值为 ；
②由实验图像可得出结论：在电压一定时， 。
(4)实验时更换为50Ω的定值电阻后，无论怎样移动滑动变阻器的滑片都不能使电压表示数达到原来的数值，为了能完成这次实验，下列措施可行的是_________（填序号）。
A．调高电源电压
B．将电压表改接到滑动变阻器两端
C．在电源和开关之间串联一个15Ω的电阻
(5)实验结束后，该小组用电压表和一个已知最大阻值为R0的滑动变阻器，测量未知电阻Rx的阻值。他们设计了如图丙所示电路图，实验操作如下：
①将滑动变阻器滑片P移到最右端，闭合开关S，此时电压表的示数为U1；
②将滑动变阻器滑片P移到最左端，此时电压表的示数为U2；
③则Rx= （用R0、U1、U2表示）。
参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 A D C A D D C B C C
题号 11 12 13 14 15
答案 BD ABD CD ABD BCD
16． 南/S 不完全重合
17． 热传递 比热容
18． 振动 运动
19． 0.3 4
20．
21．
22．(1)
(2)
【详解】（1）放出的热量
Q=c水m(t-t0)=4.2×103J/(kg·℃)×6×103kg×(42℃-30℃)=3.024×108J
（2）天然气放出的热量
Q放=Q=3.024×108J
天然气的体积
23．(1)
(2)2.8×105J
(3)700W
【详解】（1）电动平衡车在实验场地的水平路面上行驶，对地面压力的大小等于人与车的总重力，即
F=G=mg
所以电动平衡车对地面的压强
（2）由题意可知，阻力等于人与车总重的0.2倍，匀速行驶时牵引力等于阻力为
F'=f=0.2G=0.2mg=0.2×70kg×10N/kg=140N
行驶的路程为
s=vt=5m/s×400s=2000m
所以电动平衡车克服阻力做的功为
W= F's=140N×2000m=2.8×105J
（3）电动平衡车在水平路面上匀速行驶，电动平衡车的功率为
24．(1)2A
(2)2.5Ω
(3)100J
【详解】（1）当开关 S1闭合、 S2断开时，为R1的简单电路，抗寒服处于低温挡；当开关 S1与 S2都闭合，R1、R2并联，处于高温挡；处于高温挡时，R2的功率为
通过R2的电流为
（2）R2的阻值为
（3）处于高温挡时，通过电阻R2的电流在10s内产生的热量为
25． A 放大 投影仪 小 下 完整变暗 靠近 近视眼
26．(1) 不变 支点到力的作用线 小明
(2) 动力臂 左
(3)此端力和力臂的乘积变小
27．(1)
(2)B
(3) 电压 通过导体的电流与导体的电阻成反比
(4)C
(5)
