第五章透镜及其应用 同步练习 （含解析）2025-2026学年人教版物理八年级上册

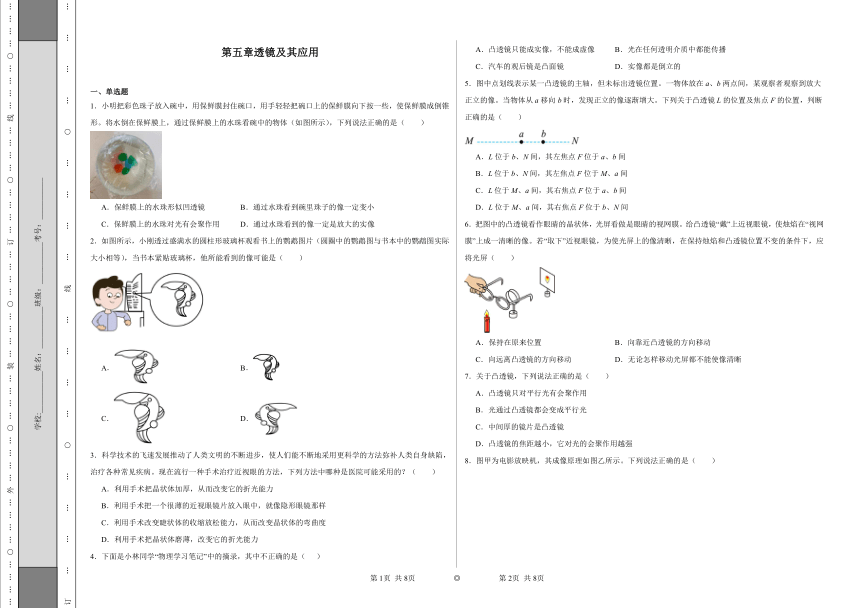

第五章透镜及其应用
一、单选题
1．小明把彩色珠子放入碗中，用保鲜膜封住碗口，用手轻轻把碗口上的保鲜膜向下按一些，使保鲜膜成倒锥形。将水倒在保鲜膜上，通过保鲜膜上的水珠看碗中的物体（如图所示），下列说法正确的是（　　）
A．保鲜膜上的水珠形似凹透镜 B．通过水珠看到碗里珠子的像一定变小
C．保鲜膜上的水珠对光有会聚作用 D．通过水珠看到的像一定是放大的实像
2．如图所示，小刚透过盛满水的圆柱形玻璃杯观看书上的鹦鹉图片（圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等），当书本紧贴玻璃杯，他所能看到的像可能是（　　）
A． B．
C． D．
3．科学技术的飞速发展推动了人类文明的不断进步，使人们能不断地采用更科学的方法弥补人类自身缺陷，治疗各种常见疾病。现在流行一种手术治疗近视眼的方法，下列方法中哪种是医院可能采用的？（　　）
A．利用手术把晶状体加厚，从而改变它的折光能力
B．利用手术把一个很薄的近视眼镜片放入眼中，就像隐形眼镜那样
C．利用手术改变睫状体的收缩放松能力，从而改变晶状体的弯曲度
D．利用手术把晶状体磨薄，改变它的折光能力
4．下面是小林同学“物理学习笔记”中的摘录，其中不正确的是（ ）
A．凸透镜只能成实像，不能成虚像 B．光在任何透明介质中都能传播
C．汽车的观后镜是凸面镜 D．实像都是倒立的
5．图中点划线表示某一凸透镜的主轴，但未标出透镜位置。一物体放在a、b两点间，某观察者观察到放大正立的像。当物体从a移向b时，发现正立的像逐渐增大。下列关于凸透镜L的位置及焦点F的位置，判断正确的是（　　）
A．L位于b、N间，其左焦点F位于a、b间
B．L位于b、N间，其左焦点F位于M、a间
C．L位于M、a间，其右焦点F位于a、b间
D．L位于M、a间，其右焦点F位于b、N间
6．把图中的凸透镜看作眼睛的晶状体，光屏看做是眼睛的视网膜。给凸透镜“戴”上近视眼镜，使烛焰在“视网膜”上成一清晰的像。若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和凸透镜位置不变的条件下，应将光屏（　　）
A．保持在原来位置 B．向靠近凸透镜的方向移动
C．向远离凸透镜的方向移动 D．无论怎样移动光屏都不能使像清晰
7．关于凸透镜，下列说法正确的是（　　）
A．凸透镜只对平行光有会聚作用
B．光通过凸透镜都会变成平行光
C．中间厚的镜片是凸透镜
D．凸透镜的焦距越小，它对光的会聚作用越强

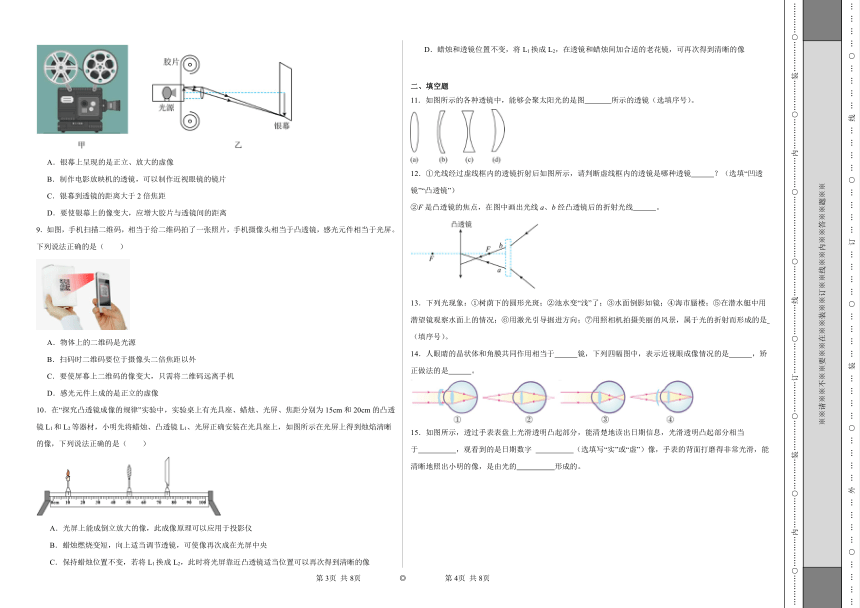

8．图甲为电影放映机，其成像原理如图乙所示。下列说法正确的是（　　）
A．银幕上呈现的是正立、放大的虚像
B．制作电影放映机的透镜，可以制作近视眼镜的镜片
C．银幕到透镜的距离大于2倍焦距
D．要使银幕上的像变大，应增大胶片与透镜间的距离
9．如图，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，感光元件相当于光屏。下列说法正确的是（　　）
A．物体上的二维码是光源
B．扫码时二维码要位于摄像头二倍焦距以外
C．要使屏幕上二维码的像变大，只需将二维码远离手机
D．感光元件上成的是正立的虚像
10．在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm和20cm的凸透镜L1和L2等器材，小明先将蜡烛、凸透镜L1、光屏正确安装在光具座上，如图所示在光屏上得到烛焰清晰的像，下列说法正确的是（　　）
A．光屏上能成倒立放大的像，此成像原理可以应用于投影仪
B．蜡烛燃烧变短，向上适当调节透镜，可使像再次成在光屏中央
C．保持蜡烛位置不变，若将L1换成L2，此时将光屏靠近凸透镜适当位置可以再次得到清晰的像
D．蜡烛和透镜位置不变，将L1换成L2，在透镜和蜡烛间加合适的老花镜，可再次得到清晰的像
二、填空题
11．如图所示的各种透镜中，能够会聚太阳光的是图 所示的透镜（选填序号）。
12．①光线经过虚线框内的透镜折射后如图所示，请判断虚线框内的透镜是哪种透镜 ？（选填“凹透镜”“凸透镜”）
②F是凸透镜的焦点，在图中画出光线a、b经凸透镜后的折射光线 。
13．下列光现象：①树荫下的圆形光斑；②池水变“浅”了；③水面倒影如镜；④海市蜃楼；⑤在潜水艇中用潜望镜观察水面上的情况；⑥用激光引导掘进方向；⑦用照相机拍摄美丽的风景，属于光的折射而形成的是 （填序号）。
14．人眼睛的晶状体和角膜共同作用相当于 镜，下列四幅图中，表示近视眼成像情况的是 ，矫正做法的是 。

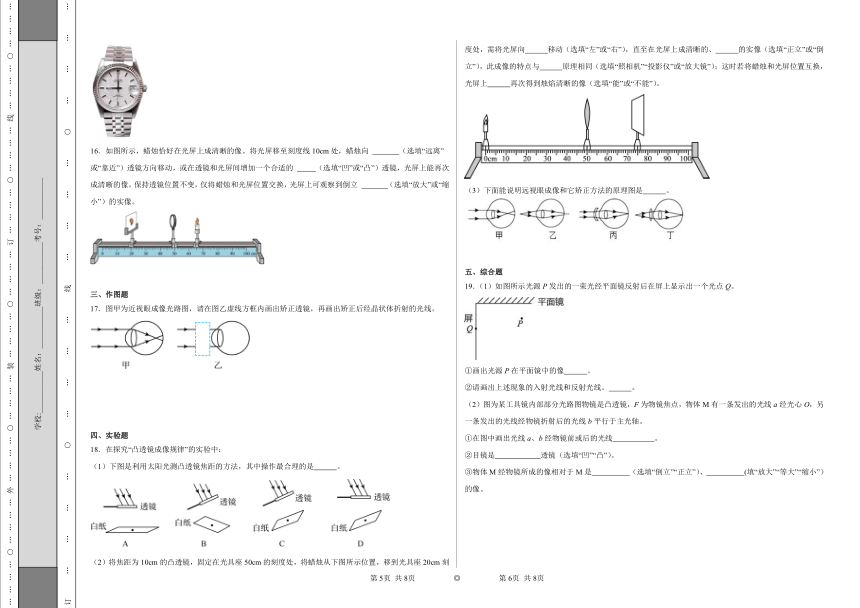

15．如图所示，透过手表表盘上光滑透明凸起部分，能清楚地读出日期信息，光滑透明凸起部分相当于 ，观看到的是日期数字 （选填写“实”或“虚”）像，手表的背面打磨得非常光滑，能清晰地照出小明的像，是由光的 形成的。
16．如图所示，蜡烛恰好在光屏上成清晰的像。将光屏移至刻度线10cm处，蜡烛向 （选填“远离”或“靠近”）透镜方向移动，或在透镜和光屏间增加一个合适的 （选填“凹”或“凸”）透镜，光屏上能再次成清晰的像。保持透镜位置不变，仅将蜡烛和光屏位置交换，光屏上可观察到倒立 （选填“放大”或“缩小”）的实像。
三、作图题
17．图甲为近视眼成像光路图，请在图乙虚线方框内画出矫正透镜，再画出矫正后经晶状体折射的光线。
四、实验题
18．在探究“凸透镜成像规律”的实验中：
（1）下图是利用太阳光测凸透镜焦距的方法，其中操作最合理的是 。
（2）将焦距为10cm的凸透镜，固定在光具座50cm的刻度处，将蜡烛从下图所示位置，移到光具座20cm刻度处，需将光屏向 移动（选填“左”或“右”），直至在光屏上成清晰的、 的实像（选填“正立”或“倒立”），此成像的特点与 原理相同（选填“照相机”“投影仪”或“放大镜”）；这时若将蜡烛和光屏位置互换，光屏上 再次得到烛焰清晰的像（选填“能”或“不能”）。
（3）下面能说明远视眼成像和它矫正方法的原理图是 。
五、综合题
19．（1）如图所示光源P发出的一束光经平面镜反射后在屏上显示出一个光点Q。
①画出光源P在平面镜中的像 。
②请画出上述现象的入射光线和反射光线。 。

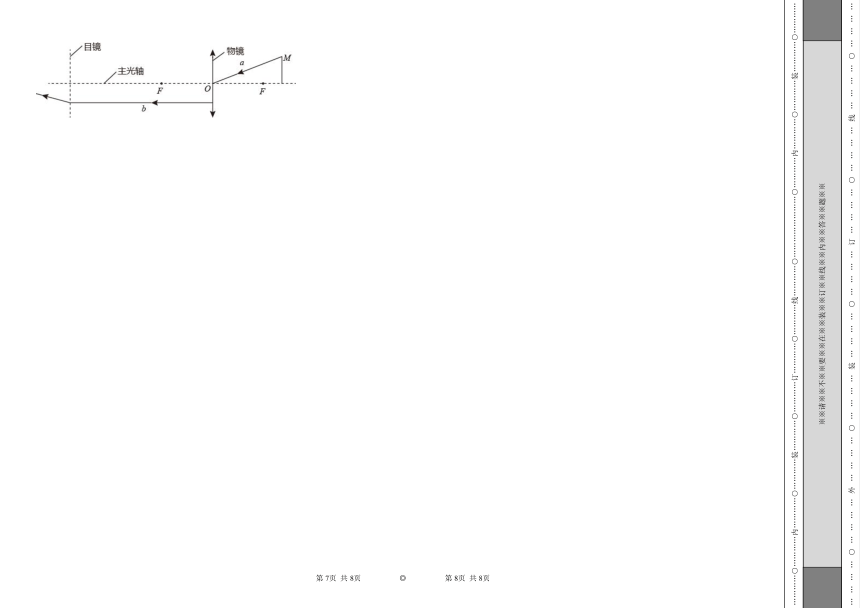

（2）图为某工具镜内部部分光路图物镜是凸透镜，F为物镜焦点，物体M有一条发出的光线a经光心O，另一条发出的光线经物镜折射后的光线b平行于主光轴。
①在图中画出光线a、b经物镜前或后的光线 。
②目镜是 透镜（选填“凹”“凸”）。
③物体M经物镜所成的像相对于M是 （选填“倒立”“正立”）、 (填“放大”“等大”“缩小”）的像。
(
…………○…………内…………○…………装…………○…………订…………○…………线…………○……………………○…………内…………○…………装…………○…………订…………○…………线…………○…………
) (
※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※
) (
…………○…………外…………○…………装…………○…………订…………○…………线…………○…………
)
(
学校:___________姓名：___________班级：___________考号：___________
) (
…………○…………外…………○…………装…………○…………订…………○…………线…………○…………
)
第1页 共4页 ◎ 第2页 共4页
第1页 共4页 ◎ 第2页 共4页
《第五章透镜及其应用》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 C A C A D B D C B D
1．C
【详解】由题意知保鲜膜成倒锥形后将水倒在保鲜膜上，这时就构成了一个类似于凸透镜的装置。凸透镜有会聚作用，根据凸透镜成像规律，物体经凸透镜成像有可能成倒立缩小的实像，也有可能成正立放大的虚像，故ABD错误，C正确。
故选C。
2．A
【详解】因为左右方向的玻璃杯面呈弧形，左右中间厚、边缘薄，相当于凸透镜，所以像的大小是在左右方向上发生变化，玻璃杯面上下相同（不是呈弧形），不会起到放大或缩小的作用，所以像与图片应该是左右发生变化，而上下与图片相同；当书本紧贴玻璃杯，，成正立放大的虚像，故BCD不符合题意，A符合题意。
故选A。
3．C
【详解】利用手术改变睫状体的收缩放松能力，从而改变晶状体的弯曲度，使物体的像成在视网膜上，这是医院可能采用的。利用手术把晶状体加厚或磨薄，不是医院可能采用的，不用手术就可以把一个很薄的近视眼镜片放入眼中，例如隐形眼镜，故C符合题意，ABD不符合题意。
故选C。
4．A
【详解】凸透镜既能成实像，也能成虚像，选A
5．D
【详解】凸透镜成正立放大的虚像，物体一定在凸透镜的一倍焦距以内，当物体从a移向b时，发现正立放大的虚像逐渐增大，此时物体一定远离凸透镜，并且在凸透镜的一倍焦距以内，所以凸透镜L在M、a间，其右焦点F位于b、N间，故D正确，ABC错误。
故选D。
6．B
【详解】近视镜片属于凹透镜，凹透镜对光线有发散作用，有近视镜片时，凸透镜所成的像会后移；拿走近视镜片后，凸透镜所成的清晰的像应该前移，所以应将光屏向靠近透镜方向移动，才能得到清晰的烛焰的像。故B符合题意，ACD不符合题意。
故选B。
7．D
【详解】A．凸透镜对任何光线都有会聚作用，不仅仅是对平行光线有会聚作用，故A错误；
B．只有过焦点的光通过凸透镜折射后会平行于主光轴，故B错误；
C．中间厚、边缘薄的镜片是凸透镜，故C错误；
D．凸透镜的焦距越短，对光线的会聚作用越强，故D正确。
故选D。
8．C
【详解】A．由图可知银幕上呈现的是倒立、放大的实像，故A错误；
B．由图可知制作电影放映机的透镜是凸透镜，可以制作远视眼镜的镜片，故B错误；
C．由图可知此时成的是倒立、放大的实像，根据凸透镜成像规律可知，像距大于2倍焦距，即银幕到透镜的距离应大于2倍焦距，故C正确；
D．根据凸透镜成像规律，要使银幕上的像变大，应增大银幕与透镜间的距离，同时减小胶片到凸透镜的距离。故D错误。
故选C。
9．B
【详解】A．二维码本身不发光，不是光源，故A错误；
B．手机摄像头相当于凸透镜，是利用物体在二倍焦距外，凸透镜成倒立、缩小实像的原理工作的，所以扫码时二维码要位于摄像头二倍焦距以外，故B正确；
C．要使屏幕上二维码的像变大，只需将二维码靠近手机，故C错误；
D．影像传感器上成的是倒立缩小的实像，故D错误。
故选B。
10．D
【详解】A．由图示知，物距大于像距，在光屏上成倒立缩小的实像，这是照相机的成像原理，故A错误；
B．通过凸透镜光屏的光线传播方向不变，蜡烛燃烧变短，通过光心的光线向上移动，为了让像再次成在光屏中央，应向下适当调节透镜，故B错误；
C．L2比L1的焦距大，将L1换成L2，聚光能力变弱，蜡烛通过透镜的光线会聚点变远，像距变远，可将光屏向远离凸透镜位置移动可在光屏上再次得到清晰的像，故C错误；
D．蜡烛和透镜的位置不变，将L1换成L2，像距变远，可在透镜和蜡烛间加合适的老花镜，因为老花镜是凸透镜，对光有会聚作用，能将蜡烛的光线先会聚一下，再射向透镜，所以可在光屏上再次得到清晰的像，故D正确。
故选D。
11．（a）、（d）
【详解】能够会聚太阳光的是凸透镜，凸透镜是中间厚边缘薄，（a）、（d）符合题意，（b）、（c）不符合题意。
故选（a）、（d）。
12． 凹透镜
【详解】①[1]由图可知，光线经虚线框内的透镜后变得发散，则虚线框内的透镜为发散透镜，即凹透镜。
②[2]F是凸透镜的焦点，通过焦点的光线经凸透镜折射后将平行于主光轴，过凸透镜光心的光线传播方向不改变，如图所示
13．②④⑦
【详解】①树荫下的圆形光斑是小孔成像，属于光的直线传播；
②池水变“浅”了是光线由水中射入空气中折射造成的，属于光的折射现象；
③水面倒影如镜是平面镜成像，属于光的反射现象；
④海市蜃楼是光线在不均匀介质中发生折射造成的，属于光的折射现象；
⑤在潜水艇中用潜望镜观察水面上的情况，是平面镜成像，属于光的反射现象；
⑥用激光引导掘进方向属于光的直线传播；
⑦用照相机拍摄美丽的风景是凸透镜成像，属于光的折射现象。
故属于光的折射而形成的是②④⑦。
14． 凸透 ③ ①
【详解】[1]人眼的晶状体和角膜相当于凸透镜，视网膜相当于光屏，外界物体在视网膜上成倒立的实像。当物体在2倍焦距以外时，物体成的像是倒立、缩小的实像。
[2][3]近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方造成的。由图可知③的像呈在了视网膜的前方，所以他是近视眼，应用凹透镜加以矫正，故③是近视眼的成像情况，①表示近视眼的矫正做法。
15． 放大镜 虚 反射
【详解】[1][2]透明凸起的部分中间比边缘厚是凸透镜，其作用相当于一个放大镜，手表数字在凸透镜的一倍焦距以内，则成正立、放大的虚像。
[3]手表的背面打磨得非常光滑，能清晰地照出小明的像，类似于平面镜成像，此像是由于光的反射形成的虚像。
16． 靠近 凹 缩小
【详解】
[1]将光屏移至刻度线10cm处，像距变大，则物距应减小，蜡烛向靠近透镜方向移动，光屏上能再次成清晰的像。
[2]凹透镜对光有发散作用，可使光线的会聚点推迟延后，因此，在透镜和光屏间增加一个合适的凹透镜，光屏上也能再次成清晰的像。
[3]保持透镜位置不变，仅将蜡烛和光屏位置交换，此时像距小于物距，成的是倒立缩小的实像。
17．
【详解】近视眼成因是晶状体太厚，折光能力太强，成像在视网膜的前方，需要用发散透镜（凹透镜）来矫正，矫正后折射的光线在视网膜上会聚成像，如下图所示：
18． C 左 倒立 照相机 能 乙丁
【详解】（1）[1]利用太阳光测凸透镜焦距，应将凸透镜正对太阳光，且观察光斑的纸张也应正对太阳光，则光斑到凸透镜光心的距离就是该凸透镜的焦距。
故选C。
（2）[2][3][4]焦距为10cm的凸透镜，固定在光具座50cm的刻度处，将蜡烛从图所示位置，移到光具座20cm刻度处，则物距为30cm，根据凸透镜成像规律可知，像距应该在一倍焦距到二倍焦距之间，即在光具座的60cm～70cm之间，所以光屏需要向左移动。此时光屏上成倒立缩小的实像，与照相机的成像原理相同。
[5]将蜡烛和光屏位置互换，根据光路可逆的知识可知，光屏上仍能得到清晰的像，此时物距在一倍焦距到二倍焦距之间，烛焰可在光屏上成清晰倒立放大实像。
（3）[6]远视眼成因是晶状体曲度变小，会聚能力变弱，像成在视网膜后方，如乙图所示；为了能够让像成在视网膜上，需要提高会聚能力，即增加一个凸透镜，光线恰好能会聚在视网膜上，如图丁所示。
19． 凸 倒立 放大
【详解】(1)①[1]根据平面镜成像特点可知，物体与像等大、二者连线与镜面垂直，物体到平面镜的距离等于像到平面镜的距离，如图所示：
②[2]连接P Q，与镜面的交点为O，则O就是入射点，连接PO，即入射光线，OQ即为反射光线，如图所示：
(2)①[3]因为物镜是凸透镜，则经过凸透镜光心的光线，传播方向不变；光凸透镜后的折射光线平行于主光轴的入射光线应该过该凸透镜的焦点，如图所示：
②[4]由图可知，光线b经过凸透镜后的折射光线靠近主光轴，即该透镜有会聚作用，则该透镜为凸透镜。
③[5][6]由图可知，M在该物镜的一倍焦距到二倍焦距之间，根据凸透镜成像规律可知，此时成倒立放大的实像。
