第四章 神奇的透镜 自我评估（含答案） 2025-2026学年物理沪科版（2024）八年级全一册

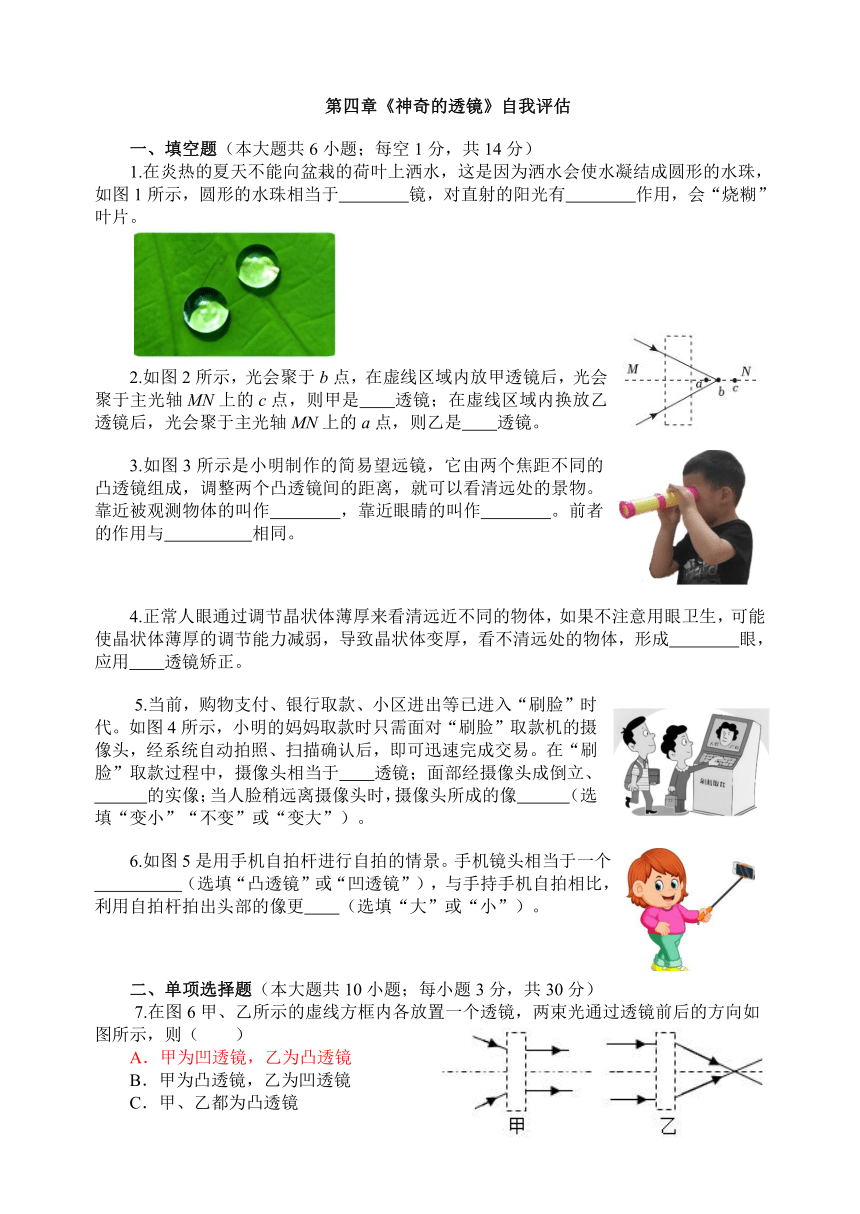

第四章《神奇的透镜》自我评估
一、填空题（本大题共6小题；每空1分，共14分）
1.在炎热的夏天不能向盆栽的荷叶上洒水，这是因为洒水会使水凝结成圆形的水珠，如图1所示，圆形的水珠相当于　　　　镜，对直射的阳光有　　　　作用，会“烧糊”叶片。
2.如图2所示，光会聚于b点，在虚线区域内放甲透镜后，光会聚于主光轴MN上的c点，则甲是　　透镜；在虚线区域内换放乙透镜后，光会聚于主光轴MN上的a点，则乙是　　透镜。
3.如图3所示是小明制作的简易望远镜，它由两个焦距不同的凸透镜组成，调整两个凸透镜间的距离，就可以看清远处的景物。靠近被观测物体的叫作　　　　，靠近眼睛的叫作　　　　。前者的作用与　　　　　相同。
4.正常人眼通过调节晶状体薄厚来看清远近不同的物体，如果不注意用眼卫生，可能使晶状体薄厚的调节能力减弱，导致晶状体变厚，看不清远处的物体，形成　　　　眼，应用　　透镜矫正。
5.当前，购物支付、银行取款、小区进出等已进入“刷脸”时代。如图4所示，小明的妈妈取款时只需面对“刷脸”取款机的摄像头，经系统自动拍照、扫描确认后，即可迅速完成交易。在“刷脸”取款过程中，摄像头相当于　　透镜；面部经摄像头成倒立、　　　的实像；当人脸稍远离摄像头时，摄像头所成的像　　　（选填“变小”“不变”或“变大”）。
6.如图5是用手机自拍杆进行自拍的情景。手机镜头相当于一个　　　　　（选填“凸透镜”或“凹透镜”），与手持手机自拍相比，利用自拍杆拍出头部的像更　　（选填“大”或“小”）。
二、单项选择题（本大题共10小题；每小题3分，共30分）
7.在图6甲、乙所示的虚线方框内各放置一个透镜，两束光通过透镜前后的方向如图所示，则（　　）
A．甲为凹透镜，乙为凸透镜
B．甲为凸透镜，乙为凹透镜
C．甲、乙都为凸透镜

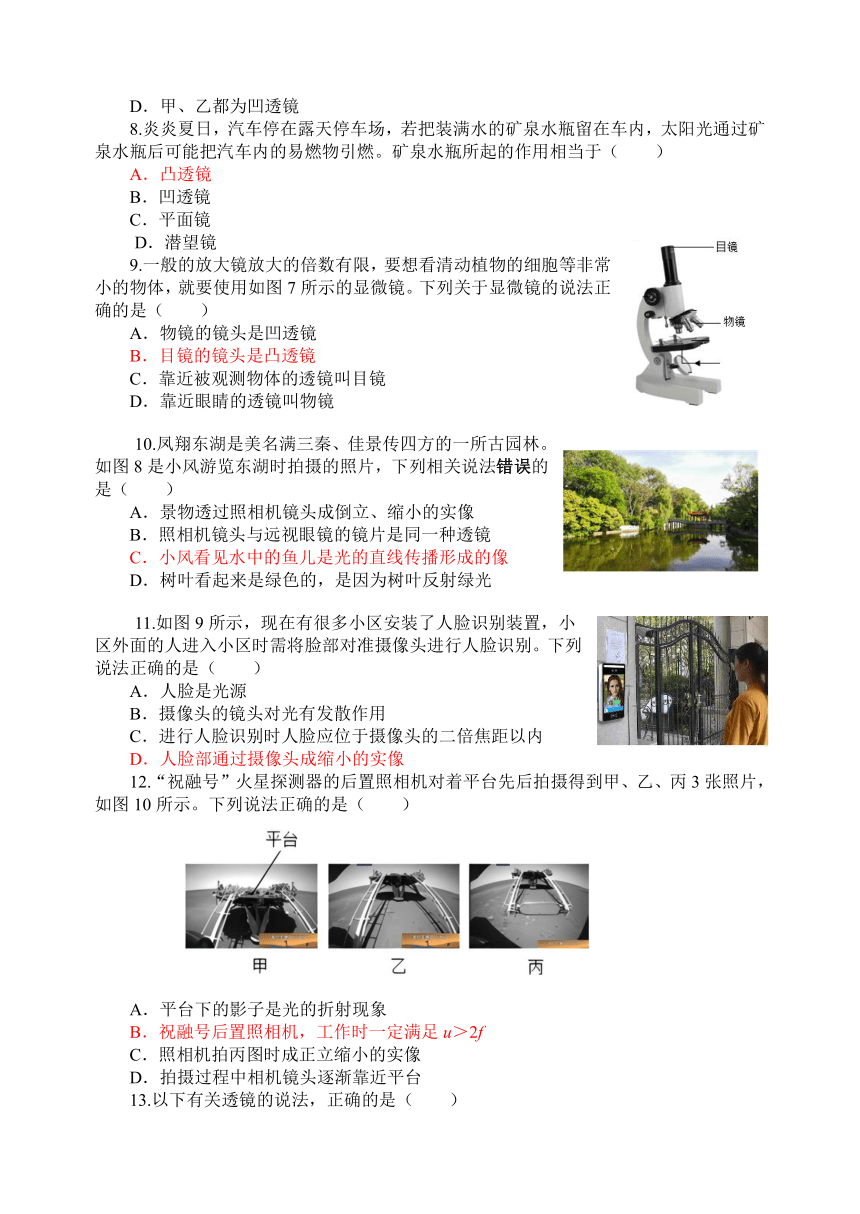

D．甲、乙都为凹透镜
8.炎炎夏日，汽车停在露天停车场，若把装满水的矿泉水瓶留在车内，太阳光通过矿泉水瓶后可能把汽车内的易燃物引燃。矿泉水瓶所起的作用相当于（　　）
A．凸透镜
B．凹透镜
C．平面镜
D．潜望镜
9.一般的放大镜放大的倍数有限，要想看清动植物的细胞等非常小的物体，就要使用如图7所示的显微镜。下列关于显微镜的说法正确的是（　　）
A．物镜的镜头是凹透镜
B．目镜的镜头是凸透镜
C．靠近被观测物体的透镜叫目镜
D．靠近眼睛的透镜叫物镜
10.凤翔东湖是美名满三秦、佳景传四方的一所古园林。如图8是小风游览东湖时拍摄的照片，下列相关说法错误的是（　　）
A．景物透过照相机镜头成倒立、缩小的实像
B．照相机镜头与远视眼镜的镜片是同一种透镜
C．小风看见水中的鱼儿是光的直线传播形成的像
D．树叶看起来是绿色的，是因为树叶反射绿光
11.如图9所示，现在有很多小区安装了人脸识别装置，小区外面的人进入小区时需将脸部对准摄像头进行人脸识别。下列说法正确的是（　　）
A．人脸是光源
B．摄像头的镜头对光有发散作用
C．进行人脸识别时人脸应位于摄像头的二倍焦距以内
D．人脸部通过摄像头成缩小的实像
12.“祝融号”火星探测器的后置照相机对着平台先后拍摄得到甲、乙、丙3张照片，如图10所示。下列说法正确的是（　　）
A．平台下的影子是光的折射现象
B．祝融号后置照相机，工作时一定满足u＞2f
C．照相机拍丙图时成正立缩小的实像
D．拍摄过程中相机镜头逐渐台
13.以下有关透镜的说法，正确的是（　　）

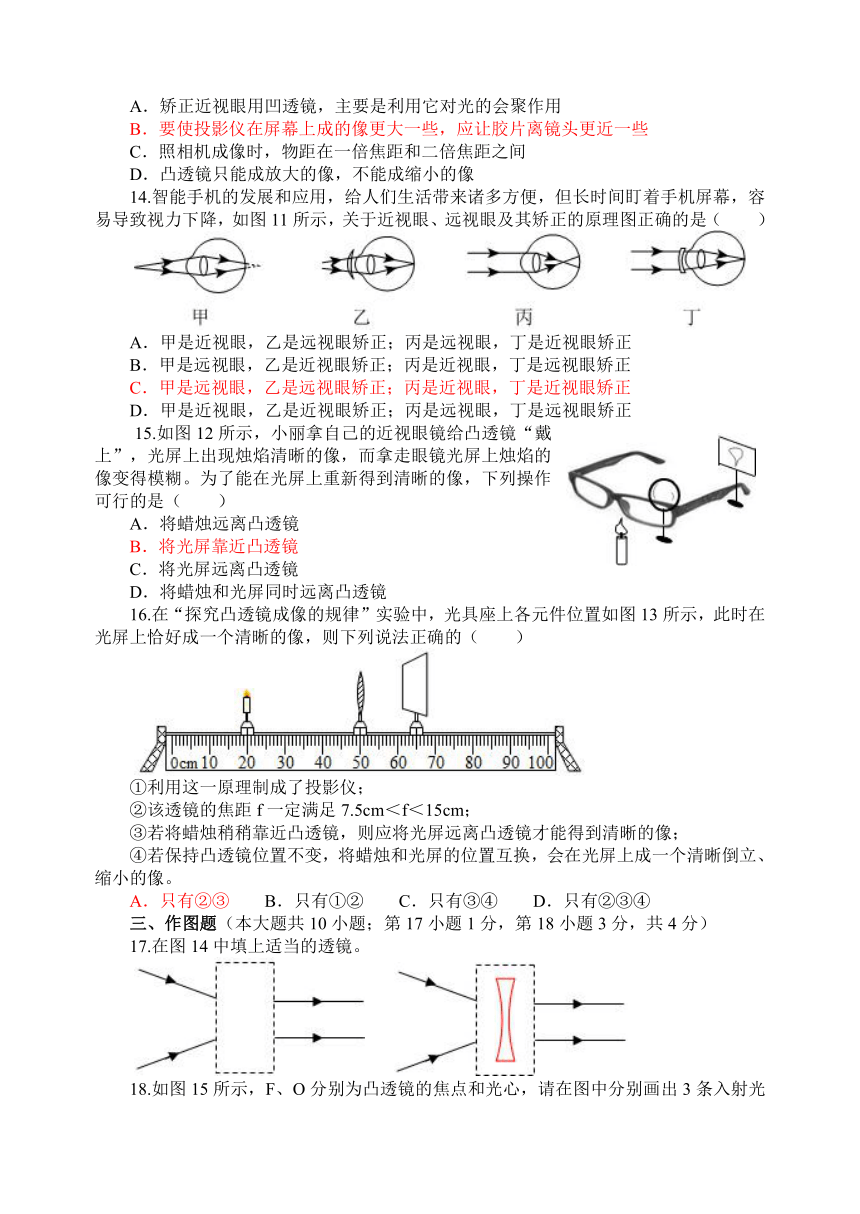

A．矫正近视眼用凹透镜，主要是利用它对光的会聚作用
B．要使投影仪在屏幕上成的像更大一些，应让胶片离镜头更近一些
C．照相机成像时，物距在一倍焦距和二倍焦距之间
D．凸透镜只能成放大的像，不能成缩小的像
14.智能手机的发展和应用，给人们生活带来诸多方便，但长时间盯着手机屏幕，容易导致视力下降，如图11所示，关于近视眼、远视眼及其矫正的原理图正确的是（　　）
A．甲是近视眼，乙是远视眼矫正；丙是远视眼，丁是近视眼矫正
B．甲是远视眼，乙是近视眼矫正；丙是近视眼，丁是远视眼矫正
C．甲是远视眼，乙是远视眼矫正；丙是近视眼，丁是近视眼矫正
D．甲是近视眼，乙是近视眼矫正；丙是远视眼，丁是远视眼矫正
15.如图12所示，小丽拿自己的近视眼镜给凸透镜“戴上”，光屏上出现烛焰清晰的像，而拿走眼镜光屏上烛焰的像变得模糊。为了能在光屏上重新得到清晰的像，下列操作可行的是（　　）
A．将蜡烛远离凸透镜
B．将光屏靠近凸透镜
C．将光屏远离凸透镜
D．将蜡烛和光屏同时远离凸透镜
16.在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图13所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的（　　）
①利用这一原理制成了投影仪；
②该透镜的焦距f一定满足7.5cm＜f＜15cm；
③若将蜡烛稍稍靠近凸透镜，则应将光屏远离凸透镜才能得到清晰的像；
④若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像。
A．只有②③ B．只有①② C．只有③④ D．只有②③④
三、作图题（本大题共10小题；第17小题1分，第18小题3分，共4分）
17.在图14中填上适当的透镜。

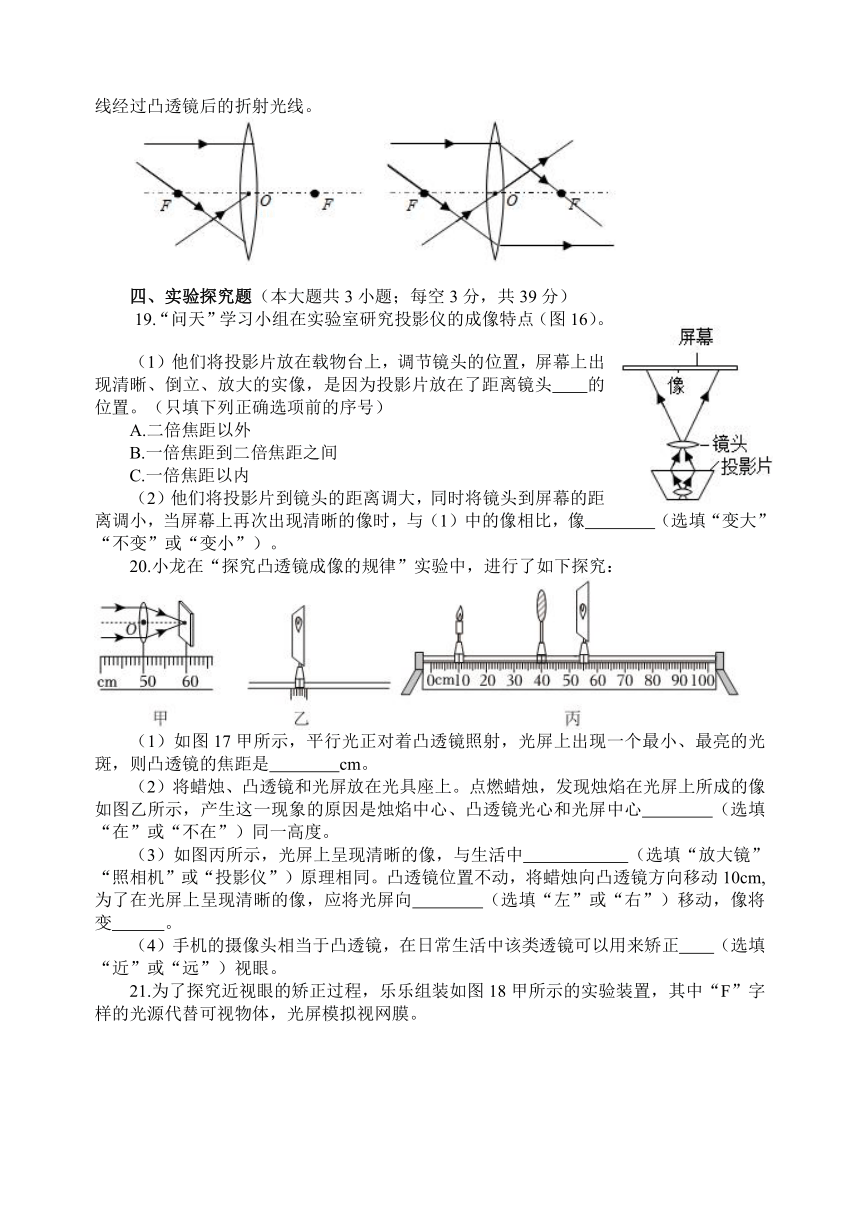

18.如图15所示，F、O分别为凸透镜的焦点和光心，请在图中分别画出3条入射光线经过凸透镜后的折射光线。
四、实验探究题（本大题共3小题；每空3分，共39分）
19.“问天”学习小组在实验室研究投影仪的成像特点（图16）。
（1）他们将投影片放在载物台上，调节镜头的位置，屏幕上出现清晰、倒立、放大的实像，是因为投影片放在了距离镜头　　的位置。（只填下列正确选项前的序号）
A.二倍焦距以外
B.一倍焦距到二倍焦距之间
C.一倍焦距以内
（2）他们将投影片到镜头的距离调大，同时将镜头到屏幕的距离调小，当屏幕上再次出现清晰的像时，与（1）中的像相比，像　　　　（选填“变大”“不变”或“变小”）。
20.小龙在“探究凸透镜成像的规律”实验中，进行了如下探究：
（1）如图17甲所示，平行光正对着凸透镜照射，光屏上出现一个最小、最亮的光斑，则凸透镜的焦距是　　　　cm。
（2）将蜡烛、凸透镜和光屏放在光具座上。点燃蜡烛，发现烛焰在光屏上所成的像如图乙所示，产生这一现象的原因是烛焰中心、凸透镜光心和光屏中心　　　　（选填“在”或“不在”）同一高度。
（3）如图丙所示，光屏上呈现清晰的像，与生活中　　　　　　（选填“放大镜”“照相机”或“投影仪”）原理相同。凸透镜位置不动，将蜡烛向凸透镜方向移动10cm,为了在光屏上呈现清晰的像，应将光屏向　　　　（选填“左”或“右”）移动，像将变　　　。
（4）手机的摄像头相当于凸透镜，在日常生活中该类透镜可以用来矫正　　（选填“近”或“远”）视眼。
21.为了探究近视眼的矫正过程，乐乐组装如图18甲所示的实验装置，其中“F”字样的光源代替可视物体，光屏模拟视网膜。
（1）选用图乙中2号凸透镜模拟晶状体，打开“F”光源，调节各个元件的位置，直到光屏上呈现　　　　的清晰像，正常眼睛的视物模型便组装完成。
（2）模拟近视眼视物情况时，可以选择图乙中的　　号透镜替代2号透镜安装在光具座上后，光屏上的像变模糊；
（3）用如图丙所示的水透镜模拟近视眼矫正视力。应将水透镜置于光具座上的　　（选填“A”“B”或“C”）点，缓慢调节水透镜中的水量，当水透镜形成焦距合适的　　透镜时，光屏上呈现清晰的像，近视眼的成像情况得到改善；
（4）更换焦距更小的凸透镜模拟近视程度更严重的眼睛晶状体，为了改善视网膜上的成像情况，实验时需要用注射器　　　　（选填“抽取”或“注入”）适量水。
五、综合信息题（本大题共10小题；第22小题8分，第23小题5分，共13分）
22.请阅读以下材料，并回答有关问题。
人类的眼睛
人类的眼睛很像一架照相机，眼睛与照相机的不同之处是：人的眼睛是通过调节晶状体的弯曲程度，改变晶状体的焦距来获得清晰的像，如图所示；普通照相机是在物距确定的情况下通过改变像距使像变得清晰，由眼睛的调节作用所能看清楚的最远点，叫远点，正常眼的远点在极远处；眼睛所能看清楚的最近点，叫近点，正常眼的近点约距眼睛10cm。
眼睛是人体的重要器官，长时间的用眼，如看书、看电视、计算机，都可以引起眼睛的疲劳，眼睛疲劳的常见症状是头疼脑涨、眼睛发干．看物体时间较长也不易感到疲劳的距离叫明视距离，正常眼的明视距离为25cm。
（1）物体在眼睛视网膜上成的像是倒立、缩小的　　（选填“虚”或“实”）像。
（2）人的眼睛是通过改变晶状体的　　　　　　来获得清晰的像；普通照相机是在物距确定的情况下通过改变　　　　使像变得清晰。
（3）如何预防眼睛疲劳，请你提出一条合理化建议：　　　　　　　　　　　　。
23.请阅读以下材料，并回答有关问题。
生活中的透镜
日常生活中，我们经常会看到一些现象。比如从侧面看圆形鱼缸里的鱼，看到的鱼会比实际的大。水银温度计的玻璃外壳是弧形的，读数时需要旋转到一个特定角度，才能看清楚里面的水银柱。这是利用水或玻璃形成一个　　透镜。在野外，塑料瓶不能乱扔，除了塑料难以降解的原因外，还有一个很重要的原因，就是塑料容器若积水，会对太阳光有　　　　作用，容易引起火灾。
图19中猫和老鼠的图片立在书桌上，一个圆柱形玻璃杯装满水放在画前，透过玻璃杯发现老鼠变胖了，并且还掉头奔向猫，此时的成像原理与　　　　（选填“显微”或“望远”）镜的　　　　（选填“目镜”或“物镜”）相同。
图20为一个足球饰品。玻璃材质的足球放在托槽底座上，防止随意滚动。透过足球或透过底座，都能看到窗前的小朋友。透过足球看到的小朋友的像是　　（选填“实”或“虚”）像。
第四章《神奇的透镜》自我评估
一、填空题（每空1分，共14分）
1.凸透；会聚 【提示】炎热的夏天向盆栽的荷叶洒水，水会形成圆形的水珠，相当于凸透镜，对直射的阳光有会聚作用，会“烧糊”叶片。
2.凹；凸 【提示】一束光会聚于主光轴上的点b，在虚线区域内放甲透镜后，光会聚于主光轴MN上的c点，则该透镜起到发散作用，故甲是凹透镜；在虚线区域内放乙透镜后，光会聚于主光轴MN上的a点，则该透镜起到会聚作用，故乙是凸透镜。
3.物镜；目镜；照相机 【提示】望远镜的目镜和物镜都是凸透镜，望远镜是由两组凸透镜组成的，靠近眼睛的叫目镜，靠近被观测物体的叫物镜。物镜的作用相当于一个照相机，被观测物体在物镜（凸透镜）的二倍焦距以外，成倒立缩小的实像；这个倒立缩小的实像正好落在目镜的一倍焦距内的位置，又通过目镜（凸透镜）成一个正立、放大的虚像。
4.近视；凹 【提示】由题意知，如果不注意用眼卫生，可能使晶状体薄厚的调节能力减弱，导致晶状体变厚，看不清远处的物体，形成近视眼，应用凹透镜来矫正。
5.凸；缩小；变小 【提示】摄像机的镜头相当于一个凸透镜，当物体位于其二倍焦距以外时，物体在凸透镜中成倒立缩小的实像；当人脸稍远离摄像头时，物距变大，像距变小，摄像头所成的像变小。
6.凸透镜；小 【提示】手机镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像；自拍杆与直接拿手机自拍相比，利用自拍杆可以增大物距，减小人像的大小。
二、单项选择题（每小题3分，共30分）
7.A 【提示】两束光通过甲后折射光线变的发散了，所以甲是凹透镜；通过乙后折射光线变的会聚了，所以乙是凸透镜。
8.A 【提示】
9.B 【提示】物镜的镜头是凸透镜，故A选项错误；目镜的镜头是凸透镜，故B选项正确；靠近被观测物体的透镜叫物镜，故C选项错误；靠近眼睛的透镜叫目镜，故D选项错误。
10.C 【提示】照相机工作的原理是物距大于2倍焦距，景物透过照相机镜头成倒立、缩小的实像，故A选项正确；照相机镜头属于凸透镜，远视眼镜的镜片对光线有会聚作用，是由凸透镜制成的，是同一种透镜，故B选项正确；小风看见水中的鱼儿是光由水中斜射入空气中，在水面发生了折射形成的虚像，属于光的折射现象，故C选项错误；树叶看起来是绿色的，是因为树叶反射绿光，故D选项正确。
11.D 【提示】人脸自身不能发光，不是光源，故A选项错误；摄像头的相当于一个凸透镜，凸透镜对光线具有会聚作用；进行人脸识别时人脸应位于摄像头的二倍焦距以外，成倒立缩小的实像，故D选项正确、BC选项错误。
12.B 【提示】平台下的影子是光的直线传播形成的，故A选项错误；照相机的镜头是一个凸透镜，工作时一定满足u＞2f，照相机拍丙图时成倒立、缩小的实像，故B选项正确，C选项错误；由图可知，像越来越小，这说明像距变小，物距变大，拍摄过程中相机镜头逐渐远离平台，故D选项错误。
13.B 【提示】矫正近视眼用凹透镜，主要是利用它对光的发散作用，故A选项错误；要使投影仪在屏幕上成的像更大一些，应让胶片离镜头更近一些，从而减小物距，使像距变大、像变大，故B选项正确；照相机利用了物距大于二倍焦距时，成倒立、缩小实像的原理，故C选项错误；凸透镜既可以成放大的像，也可以成缩小的像，故D选项错误。
14.C 【提示】由图知，丙图的光线会聚在视网膜的前方，所以丙图表示近视眼的成像情况；近视眼是由于晶状体焦距太短，像落在视网膜的前方，为了使光线会聚在原来会聚点后面的视网膜上，就需要在光线进入人眼以前发散一些，所以应佩戴对光线具有发散作用的凹透镜来矫正，则丁是近视眼的矫正原理图；甲图的光线会聚在视网膜的后方，所以甲图表示远视眼（老花眼）的成像情况；为了使光线会聚在原来会聚点前面的视网膜上，就需要在光线进入人眼以前会聚一些，所以应佩戴对光线具有会聚作用的凸透镜来矫正，即乙图是远视眼的矫正原理图。
15.B 【提示】近视镜片属于凹透镜，凹透镜对光线有发散作用，有近视镜片时，凸透镜所成的像会后移；拿走近视镜片后，蜡烛烛焰的像成在光屏的前面，即凸透镜所成的清晰的像应该在光屏和透镜之间，所以应将光屏向靠近凸透镜方向移动或将蜡烛靠近凸透镜，才能得到清晰的烛焰的像，故B选项正确。
16.A 【提示】由图可知，物距大于像距，u＞2f，2f＞v＞f，此时光屏上成倒立缩小的实像，照相机利用了此原理。故①错误；蜡烛距离凸透镜30cm时，在透镜的另一侧15cm处光屏上得到一个清晰的像，物距大于像距，成倒立缩小的实像；此时像的位置在一倍焦距和二倍焦距之间，物距在二倍焦距以外，即2f＞15cm＞f，30cm＞2f；所以15cm＞f＞7.5cm，故②正确；凸透镜成实像时的动态变化规律是：物远像近像变小，则若将蜡烛靠近凸透镜，则应将光屏远离凸透镜才能得到清晰的像，且像逐渐变大，故③正确；若保持凸透镜位置不变，将蜡烛和光屏的位置互换，此时2f＞u＞f，成倒立、放大的实像，故④错误。
三、作图题（第17小题1分，第18小题3分，共4分）
17.如图1所示。
18.如图2所示。
四、实验探究题（每空3分，共39分）
19.（1）B；（2）变小
20.（1）10.0；（2）不在；（3）照相机；右；大；（4）远
21.（1）缩小；（2）3；（3）B；凹；（4）抽取
五、综合信息题（第22小题8分，第23小题5分，共13分）
22.（1）实；（2）弯曲程度；像距；（4）看书时间不能太长，中间要休息（合理均可）
23.凸；会聚；显微；物镜；实
