(共34张PPT)

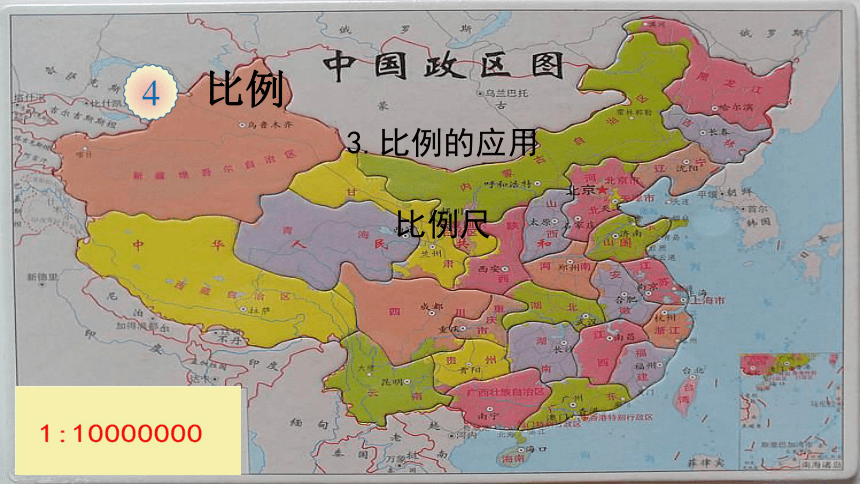

比例
比例尺
3.比例的应用

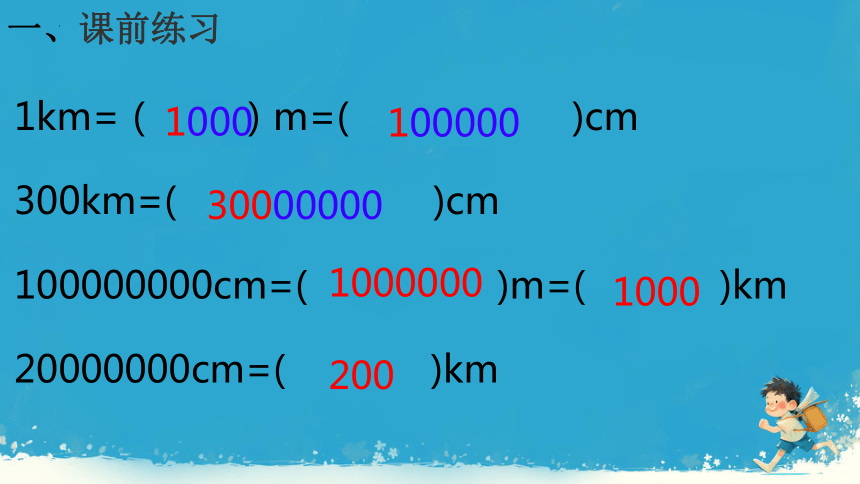

一、课前练习
1km=( )m=( )cm
300km=( )cm
100000000cm=( )m=( )km
20000000cm=( )km
1000
100000
30000000
1000000
1000
200

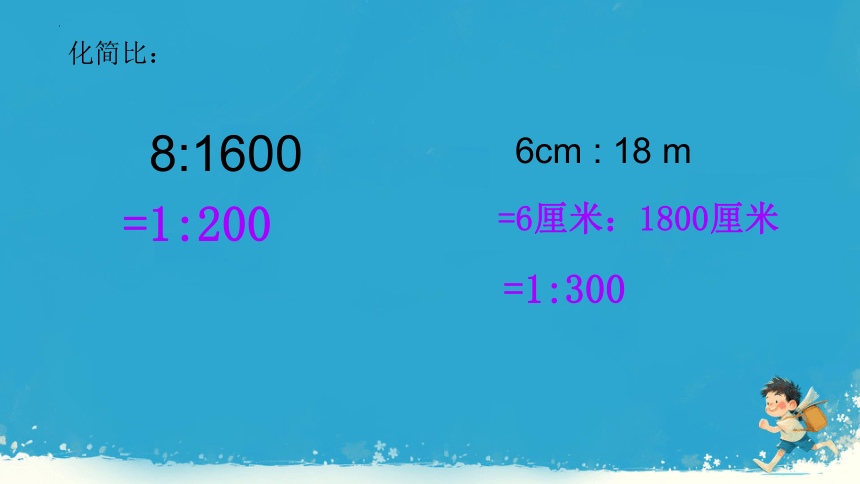

化简比:
8:1600
6cm : 18 m
=1:200
=6厘米:1800厘米
=1:300

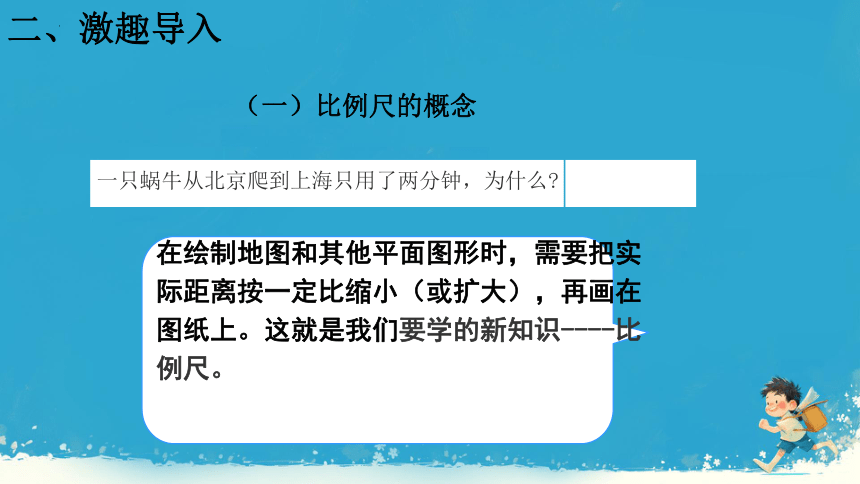

二、激趣导入
(一)比例尺的概念
在绘制地图和其他平面图形时,需要把实际距离按一定比缩小(或扩大),再画在图纸上。这就是我们要学的新知识----比例尺。
一只蜗牛从北京爬到上海只用了两分钟,为什么

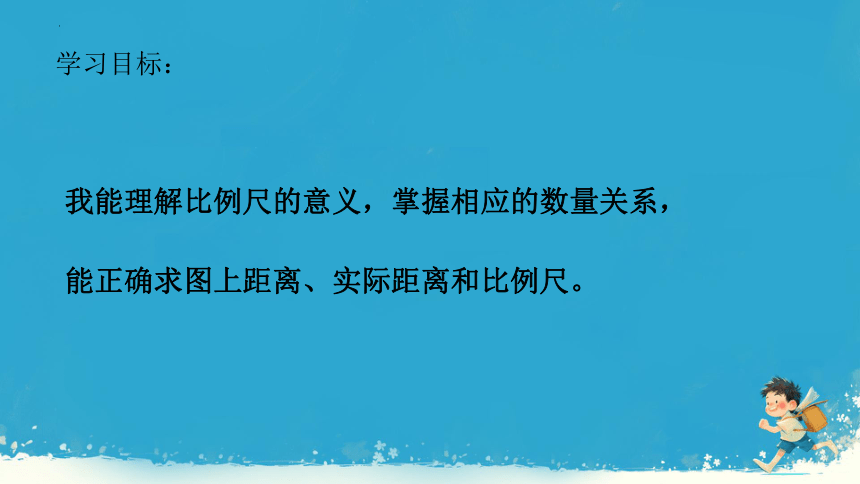

学习目标:
我能理解比例尺的意义,掌握相应的数量关系,
能正确求图上距离、实际距离和比例尺。
(一)比例尺的概念
图上距离:实际距离=比例尺
实际距离
图上距离
=比例尺
或
三、探究新知
一幅图的图上距离和实际距离的比,叫做这幅图的比例尺。

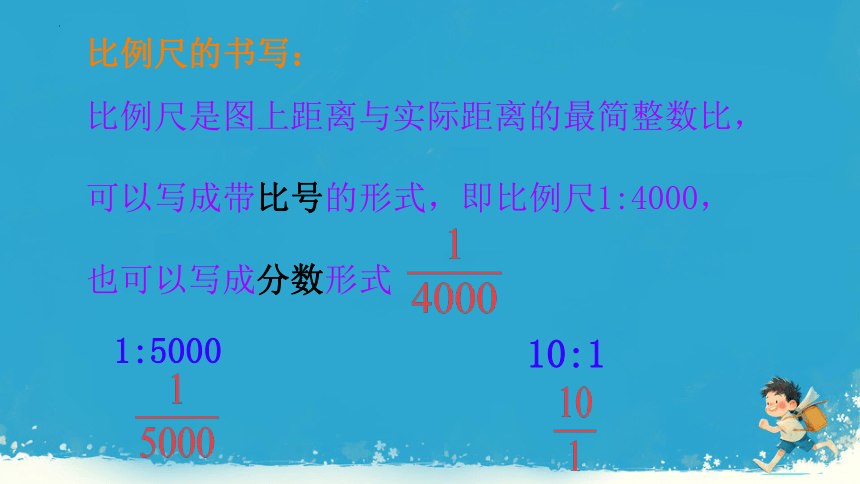

比例尺的书写:
比例尺是图上距离与实际距离的最简整数比,
可以写成带比号的形式,即比例尺1:4000,
也可以写成分数形式
1:5000
10:1

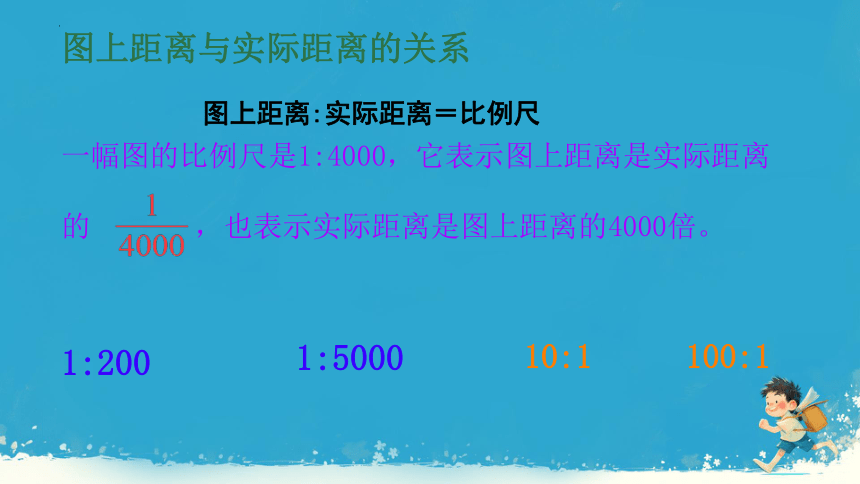

图上距离与实际距离的关系
一幅图的比例尺是1:4000,它表示图上距离是实际距离
的 ,也表示实际距离是图上距离的4000倍。
图上距离:实际距离=比例尺
1:200
1:5000
10:1
100:1

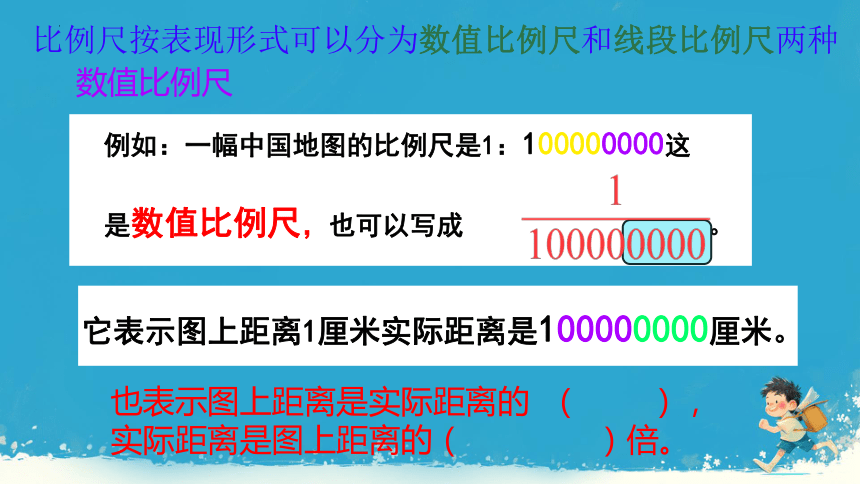

例如:一幅中国地图的比例尺是1:100000000这
是数值比例尺,也可以写成 。
它表示图上距离1厘米实际距离是100000000厘米。
比例尺按表现形式可以分为数值比例尺和线段比例尺两种
数值比例尺
也表示图上距离是实际距离的 ( ),
实际距离是图上距离的( )倍。

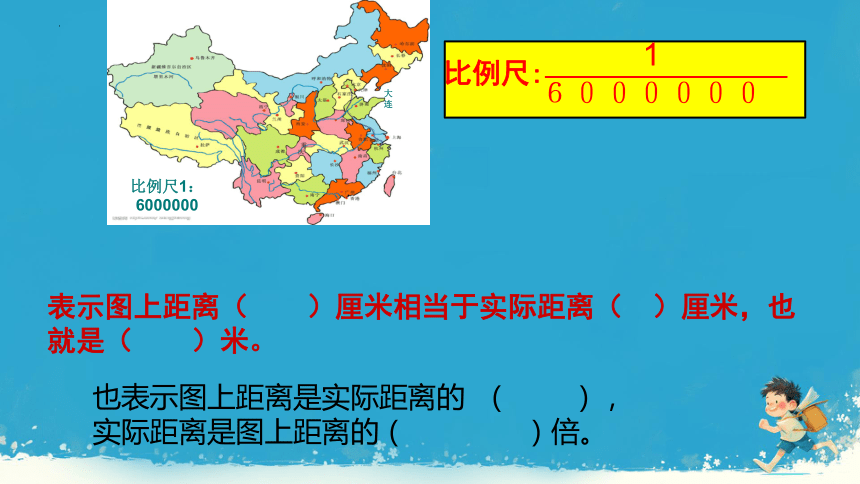

大连
比例尺1:6000000
1
6000000
比例尺:
表示图上距离( )厘米相当于实际距离( )厘米,也就是( )米。
也表示图上距离是实际距离的 ( ),
实际距离是图上距离的( )倍。
(一)比例尺的概念
三、探究新知

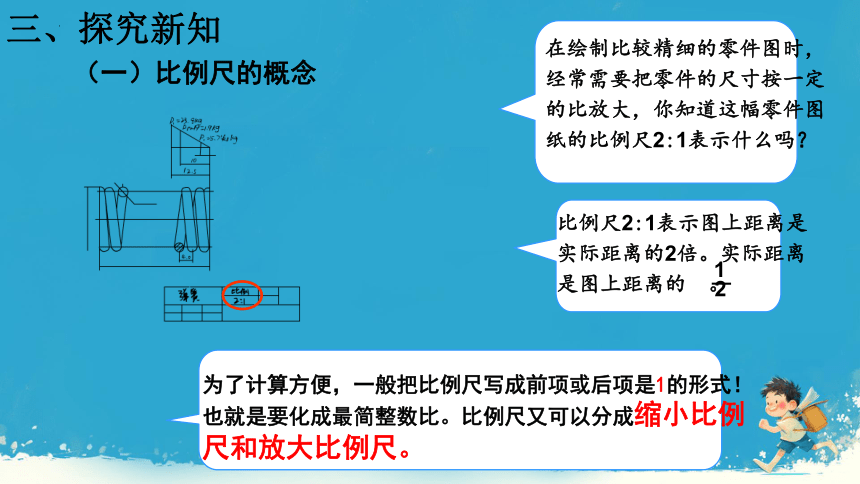

在绘制比较精细的零件图时,经常需要把零件的尺寸按一定的比放大,你知道这幅零件图纸的比例尺2:1表示什么吗?
为了计算方便,一般把比例尺写成前项或后项是1的形式!
也就是要化成最简整数比。比例尺又可以分成缩小比例尺和放大比例尺。
比例尺2:1表示图上距离是实际距离的2倍。实际距离是图上距离的 。
2
1

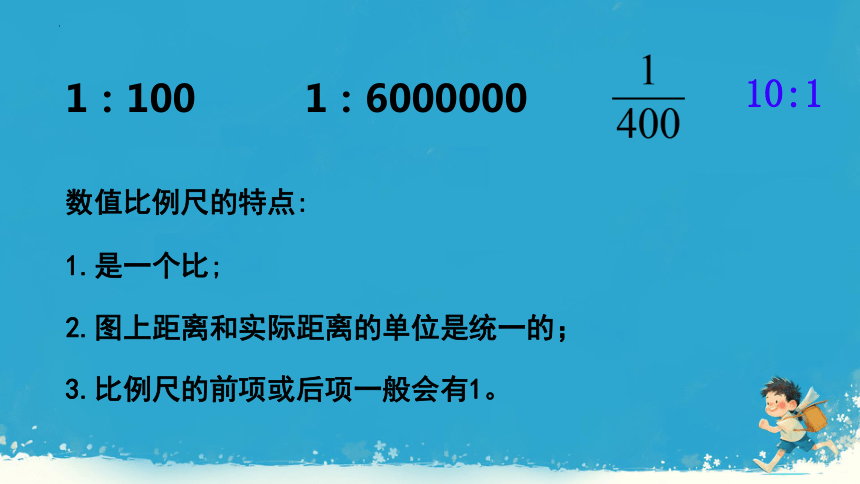

数值比例尺的特点:
1.是一个比;
2.图上距离和实际距离的单位是统一的;
3.比例尺的前项或后项一般会有1。
1:100
1:6000000
10:1
0
200m
线段比例尺:
1
200
3.比例尺按表现形式分为( )比例尺和( )比例尺,按把实际距离缩小还是放大分为( )比例尺和( )比例尺。
1.( )和( )的比叫做这幅图的比例尺。
2.通常把比例尺写成前项或后项是( )的比。
图上距离
实际距离
1
数值
线段
放大
缩小
填一填:
练 习 课
知识小结
按形式分
按用途分
数值比例尺
线段比例尺
缩小比例尺
放大比例尺
1:1000
0 50km
0 40
80m
1:50
50:1
比例尺实质上就是一个 ,
前项是 ,后项是 ,
图上距离和实际距离成 比例关系。
知识小结
比
图上距离
实际距离
正
客厅
卫生间
厨房
笑笑卧室
父母卧室
北
比例尺1:100
这是我家
的平面图
1、比例尺1:100是什么比例尺,表示什么?
表示图上距离( )厘米相当于实际距离( )厘米,也就是1米。
也表示图上距离是实际距离的 ( ),实际距离是图上距离的( )倍。
1
400
比例尺:
2.表示图上距离( )厘米相当于实际距离( )厘米,也就是( )米。
也表示图上距离是实际距离的 ( ),实际距离是图上距离的( )倍。
线段比例尺
3.例如:一幅地图的比例尺是 这是线段比例尺。
0
50km
1厘米
50千米
0
300km
线段比例尺:
1厘米
300千米
它表示图上距离( ),相当于实际距离( )
它表示图上距离( ),相当于实际距离( )
4. 一副地图的比例尺1:30000000,你能用线段比例尺表示出来吗?
30000000cm=300km
0
300km
线段比例尺:
知识应用
比例尺1:30000000表示图上距离( )相当于实际距离( )。
1cm
30000000cm
数值比例尺换线段比例尺
5.一幅地图的比例尺是1:4000000,
你能用线段比例尺表示出来吗?
4000000厘米=40千米
0
40km
线段比例尺:
比例尺1:4000000表示图上距离( )相当于实际距离( )。
1厘米
4000000厘米
6.小明家房间的比例尺是1:500,你能用线段比例尺标识码?
500厘米=5米
0
5米
线段比例尺:
比例尺1:500表示图上距离( )相当于实际距离( )。
1厘米
500厘米
图上距离:实际距离
= 1cm:50km
=1cm:5000000cm
=1:5000000
想一想:比例尺1:5000000表示图上距离是实际距离的几分之几?实际距离是图上距离的多少倍?
三、探究新知
你能把这个线段比例尺改成数值比例尺吗?
单位要相同哦!
0 50km
7.线段比例尺换数值比例尺
表示什么?
8.线段比例尺换数值比例尺
图上距离:实际距离
= 1cm : 300km
=1cm : 30000000cm
=1 : 30000000
想一想:比例尺1:30000000表示图上距离是实际距离的几分之几?实际距离是图上距离的多少倍?
三、探究新知
单位要相同哦!
0
300km
线段比例尺:
表示什么?
0 50 100 150米
9、表示图上1厘米相当于实际距离( )米,
把这个比例尺改写成数值比例尺是( )。
50
1:5000
图上距离:实际距离=比例尺
=1厘米:5000厘米
=1:5000
=1厘米:50米
1.在一幅地图上用图上1厘米表示实际距离100千米,这副
地图的比例尺是( )
A1:100 000
B1:100 0000
C1:100 00000
0 80 160 240米
上图是( )比例尺,图上( )相当于实际距离
( )。写成数值比例尺是( )
=1厘米:80千米
图上距离:实际距离=比例尺
=1厘米:80 00000厘米
=1:80 00000
1:80 00000
线段
1厘米
80千米
(二)计算一幅图的比例尺
北京到天津的实际距离是120km,在一幅地图上量得两地的图上距离是2.4cm。这幅地图的比例尺是多少?
图上距离:实际距离=比例尺
120km=12000000cm
答:这幅地图的比例尺是1:5000000。
2.4:12000000
= 1 :5000000
解决问题
一套房子的客厅东西方向长4m,在图纸上的长度是4cm。这幅图纸的比例尺是多少?
图上距离:实际距离=比例尺
4m=400cm
4:400=1:100
答:这幅图纸的比例尺是1:100。
四、知识应用
1. 一个圆柱形零件的高是5mm,在图纸上的高是2cm,这幅图纸的比例尺是多少?
图上距离:实际距离=比例尺
20mm:5mm
=4:1
答:这幅图纸的比例尺是4:1。
四、知识应用
2cm=20mm
判一判,我能行:
1)小华在绘制学校操场平面图时,用20厘米的线段表示地面上40米的距离,这幅图的比例尺为1︰2。( )
3)一幅图的比例尺是6︰1,这幅图所表示的实际距离大于图上距离 .( )
2)某机器零件设计图纸所用的比例尺为1︰1,说明了该零件的实际长度与图上是一样的。 ( )
×
×
√
图上距离:实际距离=比例尺
40米=4000厘米
20:4000=1:200
四、知识应用
2.一幅中国地图的比例尺是1:100000000,
你能用线段比例尺表示出来吗?
100000000cm=1000km
0
1000km
线段比例尺:
五、小结
怎样求比例尺?
1、写出公式;
2、统一单位;
3、写出比;
4、化成最简比。
