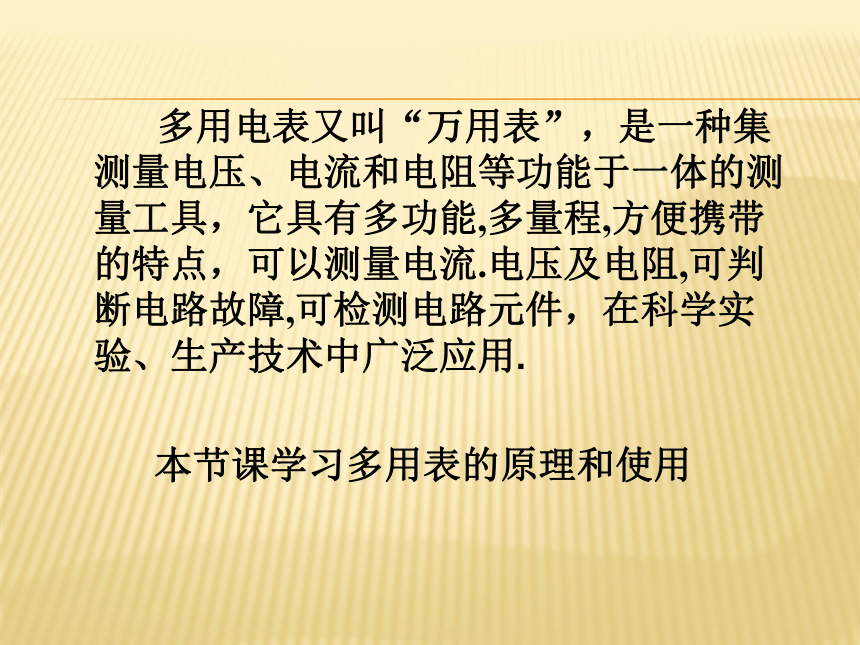

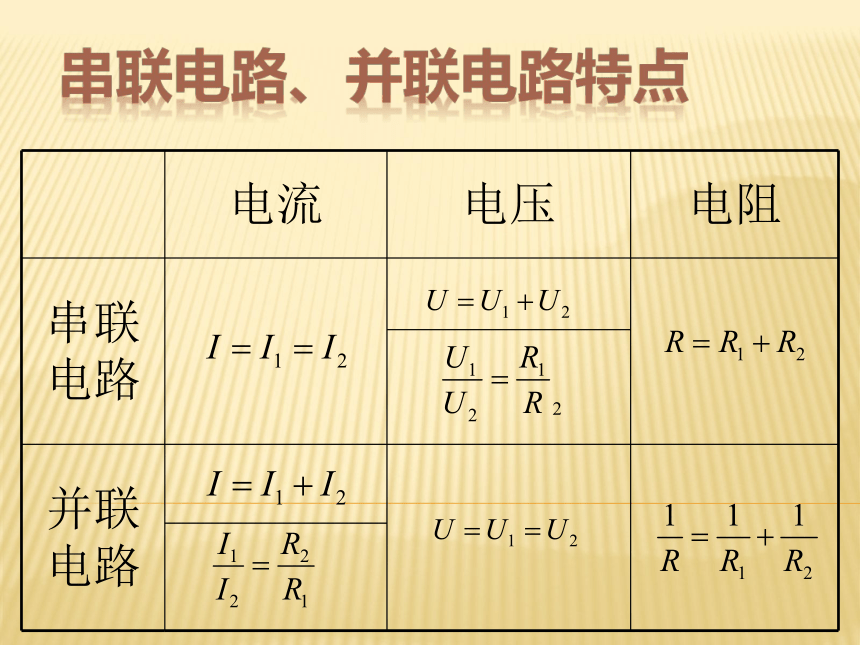

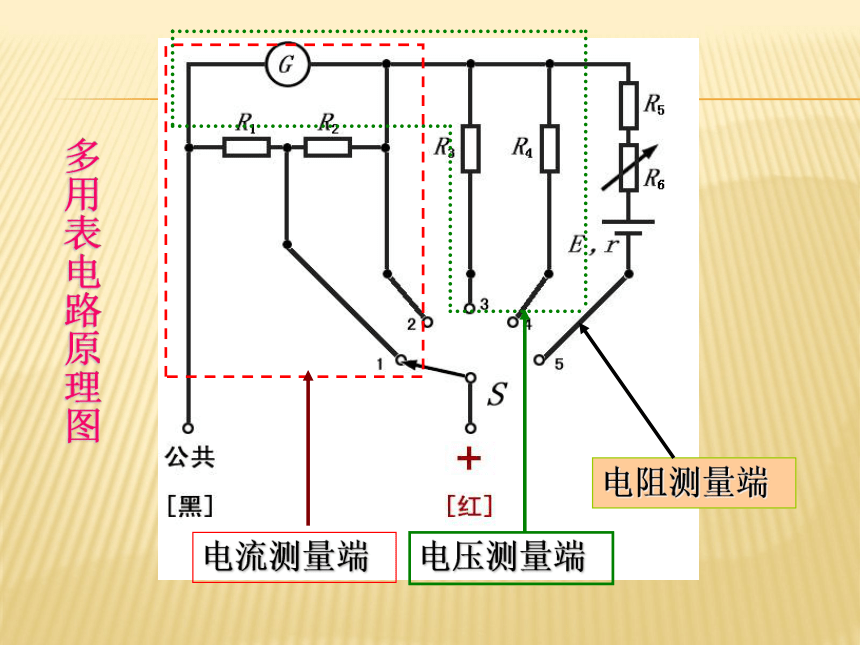

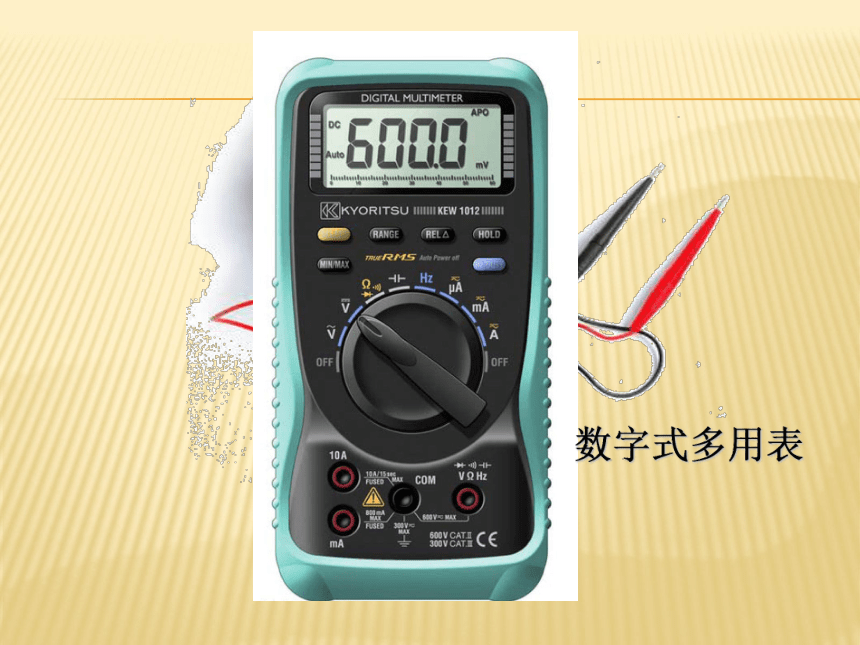

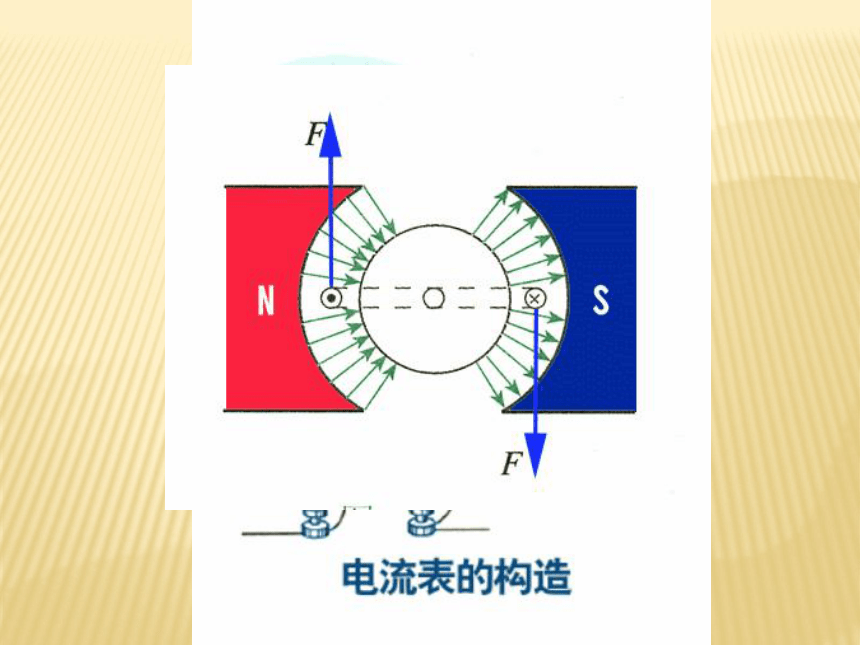

课件27张PPT。认识多用电表串联电路、并联电路特点 多用电表又叫“万用表”，是一种集测量电压、电流和电阻等功能于一体的测量工具，它具有多功能,多量程,方便携带的特点，可以测量电流.电压及电阻,可判断电路故障,可检测电路元件，在科学实验、生产技术中广泛应用.本节课学习多用表的原理和使用多用表电路原理图描述表头G的参数满偏电流Ig，即表头的量程，一般不需要测量，可直接由表盘上读出。
表头内阻rg，主要是绕制表头线圈的导线电阻
满偏电压Ug，即要使表头达到满偏需加的电压值。

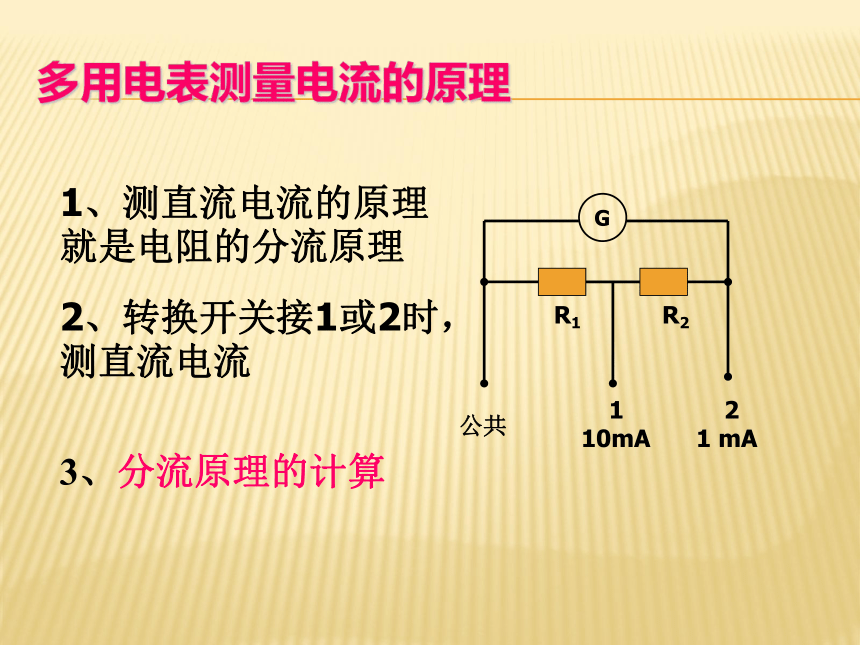

这3个参数不是独立的，可由欧姆定律联系起来，即：Ug＝Igrg多用电表测量电流的原理1、测直流电流的原理就是电阻的分流原理
2、转换开关接1或2时，测直流电流3、分流原理的计算如图是多用电表直流电流测量电路原理图，设表头的满偏电流Ig＝200 uA，内阻rg＝100Ω，图中R1、R2的电阻应为多少？小试身手解：接2时，R1、R2串联，表头满偏时，通过R1、R2的电流I12＝（1×10-3－2×10-4）＝8×10-4A；接1时，R2和R1串联，表头满偏时，通过R1的电流为I1＝ （1×10-2－2×10-4）＝ 9.8×10-3A 接2时满偏有：IgRg＝I12(R1+R2) ① 接1时满偏有：Ig(R2+Rg)=I1R1 ② 代入数据，由①②式得：R1=2.5 Ω，R2=22.5 Ω测量电压的工作原理测量电压的工作原理就是分压原理
转换开关到3或4，测直流电压。讨论：分压电阻R3和R4谁大？根据串联电路的分压原理，电阻越大，分压越大，所以R3 欧姆表盘的刻度的刻度方法:原理：闭合电路欧姆定律（1）刻度：短接、调节调零电阻R使电流表G
的指针满偏。即有“0”（2）中值电阻欧姆表的中值电阻R中欧姆表的选档依据：最好是指针位于中央附近，即待测电阻最好接近中值电阻讨论与交流欧姆表的“0” 和“∞”刻度在表盘的左或右边？1、当多用电表未接入电阻Rx处于断路状态，即Rx→∞时，电路没有电流，指针不偏转，故刻度盘左端为∞处。2、当多用电表表笔直接相连，即Rx＝0时，电路中电流最大，指针满偏，故电阻零刻在最右端满偏电流处。欧姆表盘的刻度是均匀的吗？因为I 与Rx 之间的关系不是线性系，所以欧姆表盘的刻度 不均匀，从表盘上看“左密右疏”。讨论与交流1、一个多用电表的电池已经使用很久了，但是转动调零电阻旋钮时，仍可使指针调至零欧姆刻度，这时测量出的电阻Rx与所测的电阻的真实值R真相比较，下列说法正确的是（ ）Rx＝R真
Rx>R真
Rx无法比较用久了的电池的电动势减少，令测量的I也减少，从而指针指示的电阻刻度值偏大B小试身手欧姆表的使用:　　一般常用的欧姆表是多用电表中的一个功能．欧姆表的使用要点是：
（1）根据被测电阻的大致值，将选择开关旋转到欧姆挡相应的倍率上．
欧姆档的倍率表示测量值跟指针指示值的倍数关系．例如用“×10”档测某电阻时，指示值为15，则表示被测电阻值是15×10＝150（?）．选取档位的根据是以测量时指针尽可能达半偏为宜．（2）调零；红、黑表笔短接，调节调零旋钮（调节调零电阻的值）使指针指向最右方0?处．
（3）测量：将被测电阻跨接在红、黑表笔间．
　　注意：
　　①不要用手接触电阻的两引线．
　　②若发现指针偏角太大或太小应换用倍率较小或较大的挡．但每次换档后必须重新调零．
③每次测电阻前都要把电阻从电路中断开不能带电测量。
（4）读数：测量值＝表盘指针示数×倍率．
（5）测量完毕，将选择开关旋转到空档或交流高压档，拨出表笔，长期不用应取出电池．学会使用多用电表1.电压的测量:(1)将电压表并联在待测电路两侧,(2)红表笔接高电势,黑表笔接低电势(3)先看清满量程是多大,再判断每一个小格是多少?不要超出电表量程.(4)读数时一定要正视表针.2.电流的测量:(1)将电流表串联在待测电路中(2)让电流从红表笔流入,从黑表笔流出
(3)先看清满量程是多大,再判断每一个小格是多少?不要超出电表量程.
(4)读数时一定要正视表针.判断二极管的质量和极性 用万用电表的欧姆挡,挡位开关调到R*100或R*1K位置.分别用红表笔和黑表笔正反接二极管的两极. 二极管正向时导通,电阻约为几百欧姆,反向是截止,电阻约为几百千欧.正向电阻越小越好,(不能为零),反向电阻越大越好,(不能无限大)查找电源故障:1.电压法：（并联被测用电器两端）2.电流法：（串联被测用电器两端）3.电阻法：（断开电源独立测量）
