2.4 电容器 电容 课件 (3)

课件25张PPT。第4节 电容器 电容
多层片式中高压陶瓷电容器电容器 电容一、电容器 １.定义： 任何两个彼此绝缘又相隔很近的导体，组成一个电容器。 ２.电容器的充、放电 充电： 电容器两板分别接在电池两端，两板带上等量异种电荷的过程。 电源能量→电场能 放电：电源能量→电场能 充了电的电容器的两板用导线相连，使两板上正、负电荷中和的过程。 电场能→其他形式能 说明：1.在充、放电过程中有电流产生；2.电容器所带电荷量：每个极板所带电荷量的绝对值。 电容器充电后，任意一个极板带电量的绝对值叫电容器的带电量，用“Q”表示。AB十 十 十 十 十 十 十 十 一 一 一 一 一 一 一 一+Q-Q那么，Q与U什么关系呢？电容器U 十 十 十 十 十 十 十 一 一 一 一 一 一 一+Q-Q电量 Q∝UQ=CU二、电容C把电容器带电量Q与两极板间的电压U的比值叫这个电容器的电容，用C表示。
定义式： C=Q/U
单位：法拉（F） 1F=1C/V
意义：“C=1F”表示当U=1V时， Q=1C “C=10F”表示当U=1V时，Q=10C

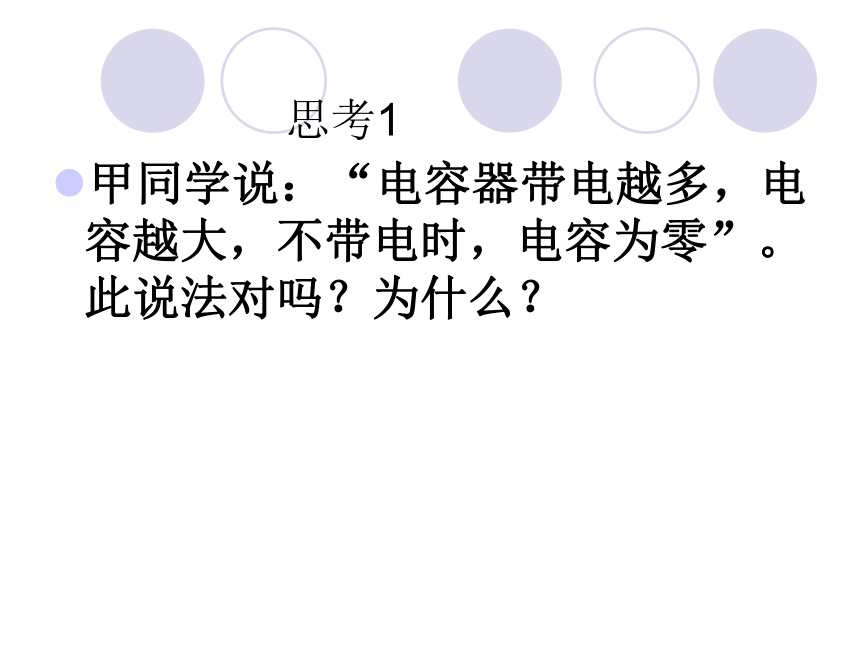

其它单位：1F = 106μF = 1012pF思考1甲同学说：“电容器带电越多，电容越大，不带电时，电容为零”。此说法对吗？为什么？类比水容器水量 Ｖ＝Ｓhh Ｖ∝hVS可见：若Q类比为V，U类比为h，则C可类比为S思考2乙同学说：“若A电容器带电比B电容器带电量多，则A的电容就比B的电容大”。此说法对吗？为什么？ V1V2S1S2思考3丙同学说：“若A电容器比B电容器的电容大，则当它们充电（或放电）时，如果两极板间电压都升高（或降低）1V，则A电容器吸收（或放出）的电量一定比B的多”，此说法对吗？为什么？电容器的Q—U图象C=Q/UC=△Q/△U思考4丁同学说：“若A电容器比B电容器的电容大，则A电容器一定比B电容器能够存储更多的电量。” 此说法对吗？为什么？
电容器和电容一、电容器 二、电容 （Ｃ）１.是描述电容器容纳电荷本领的物理量。 ２.定义： 电容器所带电荷量Q与电容器两极板间的电势差U的比值，叫做电容器的电容。 ３.定义式： 5.物理意义： 电容器的电容在数值上等于使两板间电势差为1 V时电容器所带电荷量。 4、单位：法拉，F ；1 F = 106μF = 1012 pF讨论：C由Q、U决定吗？ （C不由Q、U决定 ）Q=CU （Q由C、U决定）（U由Q、C决定 ）电容器的电容与是否带电或与带电量的多少无关。电容器和电容C和d成反比 C与S成正比 C与ε成正比 （平行板电容器）三.决定电容大小的因素 电容器的电容是电容器本身的结构决定，与是否带电或与带电量的多少无关。
电容器的种类:
1)按电介质的不同分,有纸介电容器、陶瓷电容器、电解电容器等.①观察纸介电容器的构造 该元件有两片锡箔（导体），中间是一层薄纸。2)按电容是否可变分,有固定电容器、可变电容器等.②电解电容器 ：正负极不能接反，不能接交流电.③聚苯乙烯电容器:①固定电容器：电容固定不变.②可变电容器:通过改变两极间的正对面积或距离来改变电容.四、电容器的分类 电容器的耐压值----击穿电压从电容器的包装上我们可以得到该电容的那些信息思考题： ①平行板电容器充电后，继续保持电容器的两极板与电源相连，在这种情况下，如增大两板间距d,则板间电势差U、电容器所带电量Q，板间场强E各如何改变？⑴电容器与电源相连，电容器两板间电势差U不变。 ⑵充电后，切断电容器与电源的连接，电容器所带电荷量Q不变。 提示：答案：①U不变，Q减小，E减小。②Q不变，U增大，E不变。②平行板电容器充电后，切断与电源的连接。
在这种情况下，如增大d，则U、Q、E各如何改变？ 问题：
①电解电容器的电容为什么一般较大？
?
②可变电容器通过改变什么因素来改变电容？
? 因其介质为很薄的一层氧化膜，所以二极板可相距极近，所以电容值大。 正对面积 2．对于给定的电容器，在描述电容量C、
带电量Q、两板间电势差U的相互关系中，下列图1－16中正确的是　( )　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
ACE
