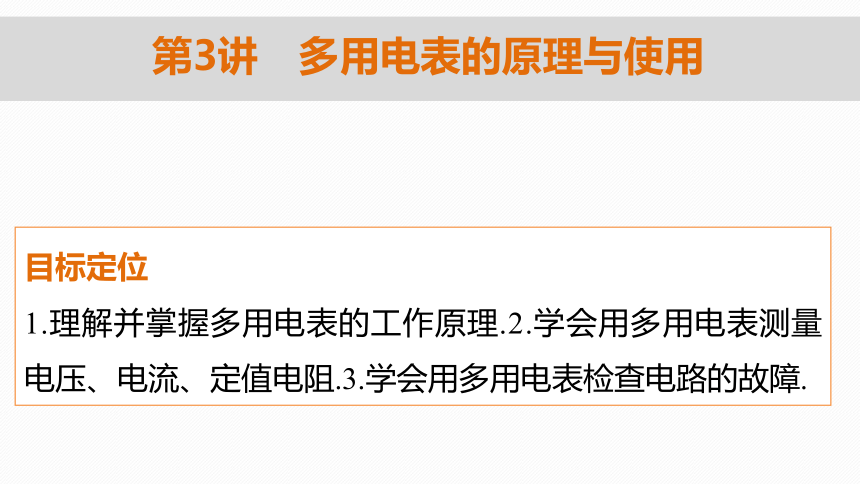

课件31张PPT。第3讲　多用电表的原理与使用目标定位

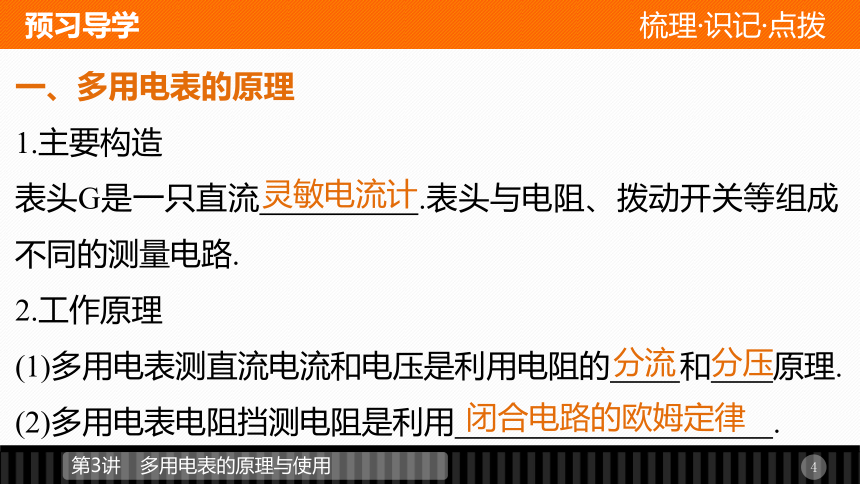

1.理解并掌握多用电表的工作原理.2.学会用多用电表测量电压、电流、定值电阻.3.学会用多用电表检查电路的故障.预习导学 梳理·识记·点拨 一、多用电表的原理
1.主要构造
表头G是一只直流 .表头与电阻、拨动开关等组成不同的测量电路.
2.工作原理
(1)多用电表测直流电流和电压是利用电阻的 和 原理.

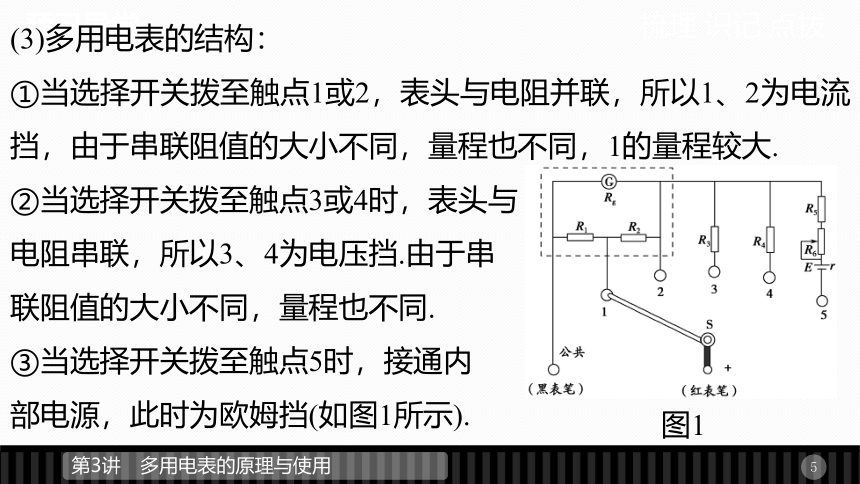

(2)多用电表电阻挡测电阻是利用 .灵敏电流计分流分压闭合电路的欧姆定律预习导学 梳理·识记·点拨 (3)多用电表的结构：
①当选择开关拨至触点1或2，表头与电阻并联，所以1、2为电流挡，由于串联阻值的大小不同，量程也不同，1的量程较大.
②当选择开关拨至触点3或4时，表头与
电阻串联，所以3、4为电压挡.由于串
联阻值的大小不同，量程也不同.
③当选择开关拨至触点5时，接通内

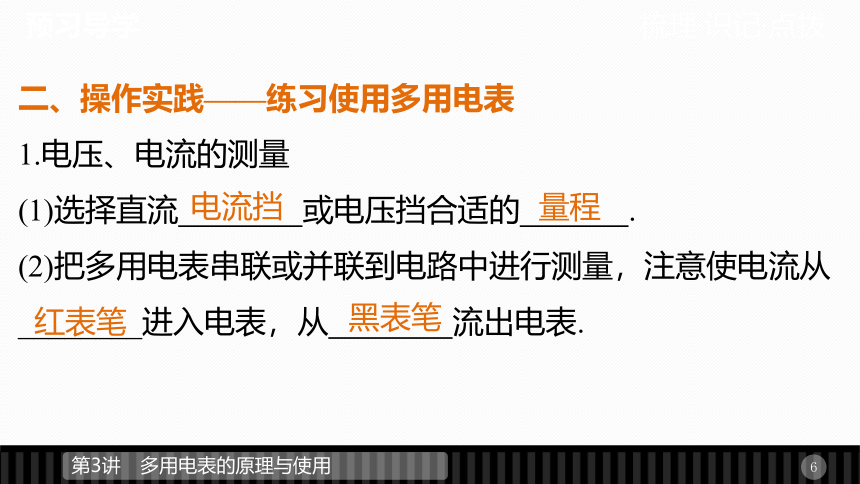

部电源，此时为欧姆挡(如图1所示).图1预习导学 梳理·识记·点拨 二、操作实践——练习使用多用电表
1.电压、电流的测量
(1)选择直流 或电压挡合适的 .
(2)把多用电表串联或并联到电路中进行测量，注意使电流从

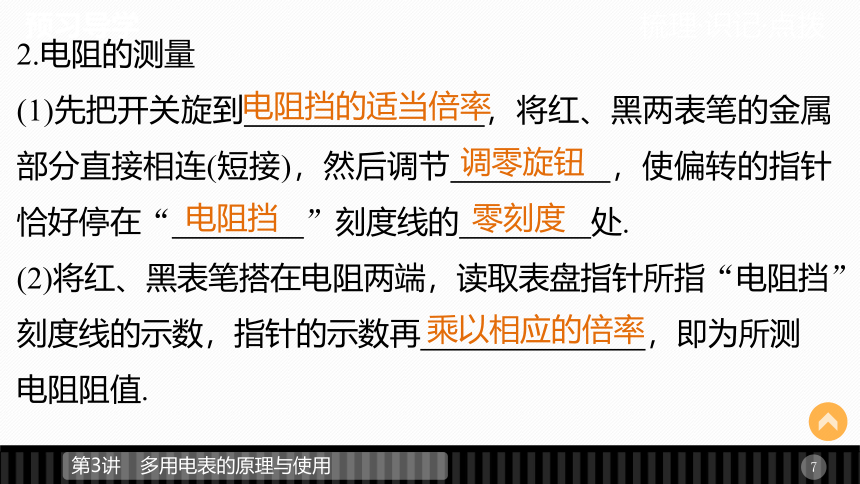

________进入电表，从 流出电表.电流挡量程红表笔黑表笔预习导学 梳理·识记·点拨 2.电阻的测量
(1)先把开关旋到 ，将红、黑两表笔的金属部分直接相连(短接)，然后调节 ，使偏转的指针恰好停在“ ”刻度线的 处.

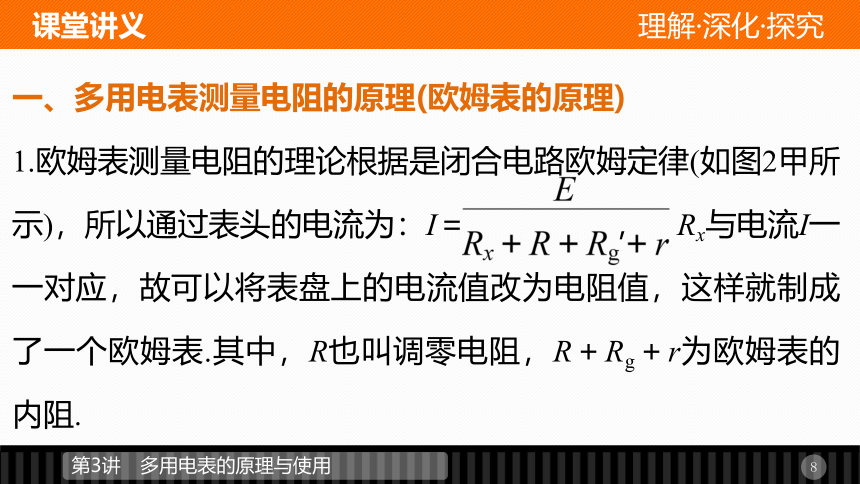

(2)将红、黑表笔搭在电阻两端，读取表盘指针所指“电阻挡”刻度线的示数，指针的示数再 ，即为所测电阻阻值.电阻挡的适当倍率调零旋钮电阻挡零刻度乘以相应的倍率课堂讲义 理解·深化·探究一、多用电表测量电阻的原理(欧姆表的原理)

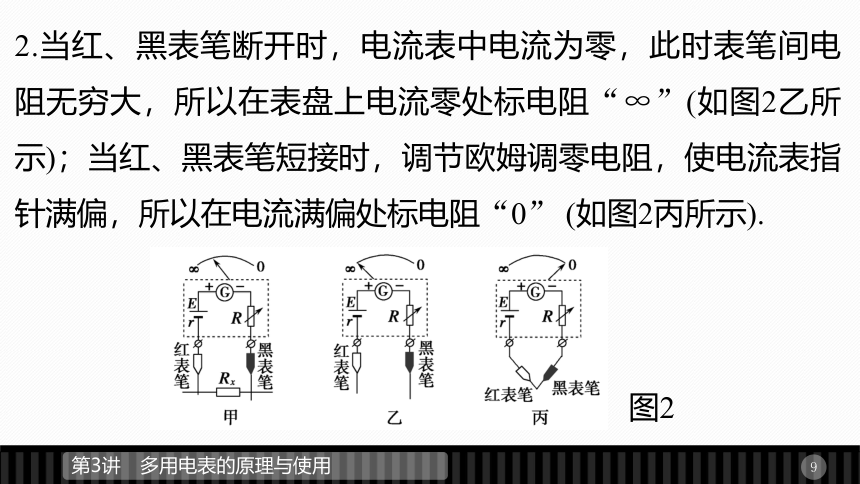

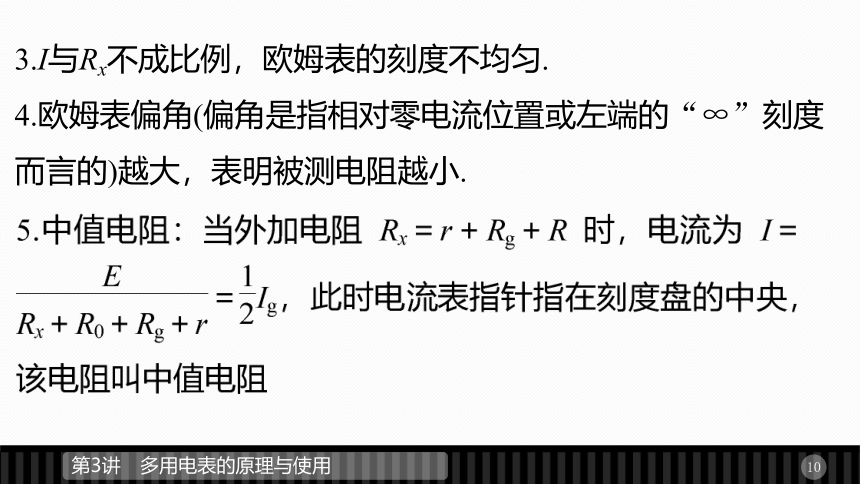

1.欧姆表测量电阻的理论根据是闭合电路欧姆定律(如图2甲所示)，所以通过表头的电流为：I＝ ， Rx与电流I一一对应，故可以将表盘上的电流值改为电阻值，这样就制成了一个欧姆表.其中，R也叫调零电阻，R＋Rg＋r为欧姆表的内阻.2.当红、黑表笔断开时，电流表中电流为零，此时表笔间电阻无穷大，所以在表盘上电流零处标电阻“∞”(如图2乙所示)；当红、黑表笔短接时，调节欧姆调零电阻，使电流表指针满偏，所以在电流满偏处标电阻“0” (如图2丙所示).图23.I与Rx不成比例，欧姆表的刻度不均匀.
4.欧姆表偏角(偏角是指相对零电流位置或左端的“∞”刻度而言的)越大，表明被测电阻越小.二、用多用电表测电流、电压和电阻
1.测量前首先进行机械调零，使用前若表针没有停在左端的“0”位置，要用螺丝刀转动调零定位螺丝，使指针指零.然后将红表笔插入“＋”插孔，黑表笔插入“－”插孔.

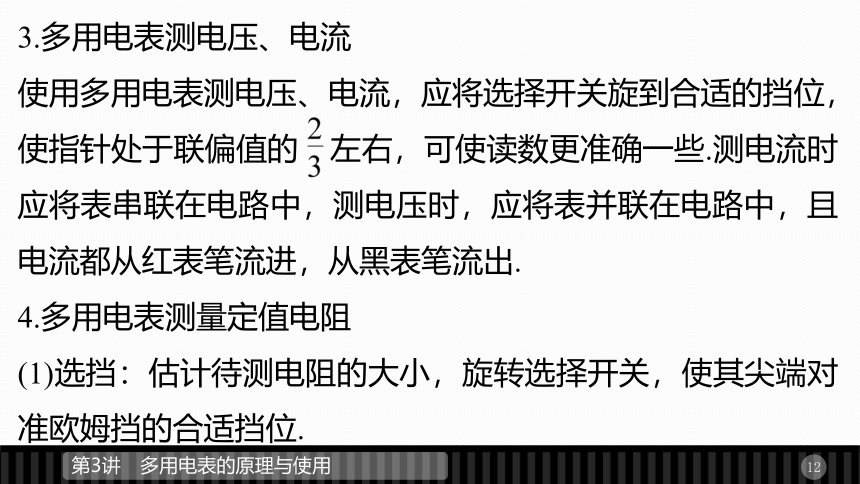

2.测量时应把选择开关旋到相应的测量挡位和量程上，读数时要读跟选择开关的挡位相应的刻度盘上的示数.多用电表的面板上半部为表盘，下半部为选择开关. 3.多用电表测电压、电流
使用多用电表测电压、电流，应将选择开关旋到合适的挡位，使指针处于联偏值的 左右，可使读数更准确一些.测电流时应将表串联在电路中，测电压时，应将表并联在电路中，且电流都从红表笔流进，从黑表笔流出.
4.多用电表测量定值电阻
(1)选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位. (2)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指在表盘右端“0”刻度处.
(3)测量读数：将两表笔分别与待测电阻的两端接触，表针示数乘以量程倍率即为待测电阻阻值.
(4)换倍率测另一电阻时需要再一次进行欧姆挡调零，即需要重复(1)(2)(3).
(5)实验完毕，两表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡，若长期不用，应把电池取出.5.注意事项
(1)测电压、电流时，读表盘的中间刻度线.要看清选择开关所选择的量程，弄清楚每一小格表示多少，确定应读到的有效数字的位数.
(2)测电阻时注意：
①选挡后要进行欧姆调零，换挡后要重新欧姆调零.
②欧姆表选挡时应合理选择倍率，让指针指到中央刻度线附近，读数较为准确.
③被测电阻要与电源、其他元件分离；不能用手接触表笔的金属杆.典例精析例1 把一量程6 mA、内阻100 Ω的电流表改装成欧姆表，线路如图3所示，现备有如下器材：
A.电源E＝3 V(内阻不计)；
B.滑动变阻器0～100 Ω；
C.滑动变阻器0～500 Ω；
D.红表笔；E.黑表笔.图3(1)滑动变阻器选用________.
解析　两表笔直接接触时，调节滑动变阻器阻值使电流达到C(2)红表笔接________端，黑表笔接________端.
解析　红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M端；NM(3)电流表2 mA刻度处换成电阻刻度，其电阻值应为________.1 000 Ω例2 为确定某电子元件的电气特性，做如下测量.
(1)用多用电表测量该元件的电阻，选用“×100”倍率的电阻挡测量，发现多用电表指针偏转过大，因此需选择________倍率的电阻挡(填：“×10”或“×1 k”)，并________再进行测量，多用表的示数如图4(a)所示，测量结果为________ Ω. (a)　　　　　　　　　 　　 　(b)图4解析　用多用电表测量该元件的电阻，选用“×100”倍率的电阻挡测量，发现多用电表指针偏转过大，说明电阻较小，因此需选择“×10”倍率的电阻挡，并欧姆调零后再进行测量，多用表的示数如题图(a)所示，测量结果为70 Ω.
答案　×10　欧姆调零　70(2)将待测元件(额定电压9 V)、蓄电池(动电势为6 V)、滑动变阻器、电流表、多用电表、开关及若干导线连接成电路如图(b)所示.添加连线，使电路能测量该元件完整的伏安特性.
本实验中使用多用表测电压，多用表的选择开关应调到________挡(填“直流电压10 V”或“直流电压50 V”).
解析　要测量该元件完整的伏安特性，必须连接成分压电路.本实验中使用多用电表测电压，电动势为6 V，选择开关应调到直流电压10 V挡.答案　 连线如图　直流电压10 V例3　如图5所示为一多用电表表盘.
(1)如果用直流10 V挡测量电压，则读数为________V.
(2)如果用直流100 mA挡测量电流，则读数为______mA.
(3)如果用“×100”挡测电阻，则读数为________Ω.
解析　电压、电流读数时用中间刻
度线，电压表读数为6.6 V，电流表
读数为66 mA，欧姆表读数用上面
刻度线，读数为800 Ω.6.6图566800对点练习 巩固·应用·反馈多用电表测量原理1.如图6所示是把量程为3 mA的电流表改装成欧姆表的结构示意图，其中电池电动势E＝1.5 V，改装后，原来电流表
3 mA刻度处的刻度值定为零位置，则
2 mA刻度处应标为________，1 mA刻度处应标为________.图6＝500 Ω，答案　250 Ω　1 000 Ω多用电表的使用和读数2.某同学利用多用电表做了以下实验：
(1)使用多用电表测电阻，他的主要实验步骤如下：
①把选择开关旋到“×100”的欧姆挡上；
②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零刻度线上；
③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小；④换用“×10”的欧姆挡，随即记下欧姆数值；
⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕.
这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么该学生在实验中有哪些操作是错误的？(三个错误)
错误一：_________________________________________；
错误二：__________________________________________
错误三：_________________________________________.解析　错误一：在用“×100”挡位置测量时，指针偏转较小，说明所测电阻阻值较大，为了减小读数误差，应使指针向右摆动，所以应该换用“×1 k”的欧姆挡位；
错误二：换挡后，还要重新进行欧姆调零；
错误三：使用多用电表结束后，还要将选择开关转到“OFF”挡或交流电压最高挡.答案　错误一：换用“×10”的欧姆挡，应该换用“×1 k”的欧姆挡.
错误二：换挡后没有进行欧姆调零.
错误三：使用完后没有将选择开关转到“OFF”挡或交流电压最高挡.(2)如图7所示，为多用电表的表盘，测电阻时，若用的是“×100”挡，这时指针所示被测电阻的阻值应为________Ω；测直流电流时，用的是100 mA的量程，指针所示电流值为________mA；测直流电压时，用的是50 V量程，则指针所示的电压值为________V.图7解析　若用“×100”挡测电阻时，指针读数为：
17.0×100 Ω＝1 700 Ω
若用量程100 mA测直流电流时，读数为：
4.7×10 mA＝47 mA
若用量程50 V测直流电压时，读数为23.5 V.
答案　1 700　47　23.5
