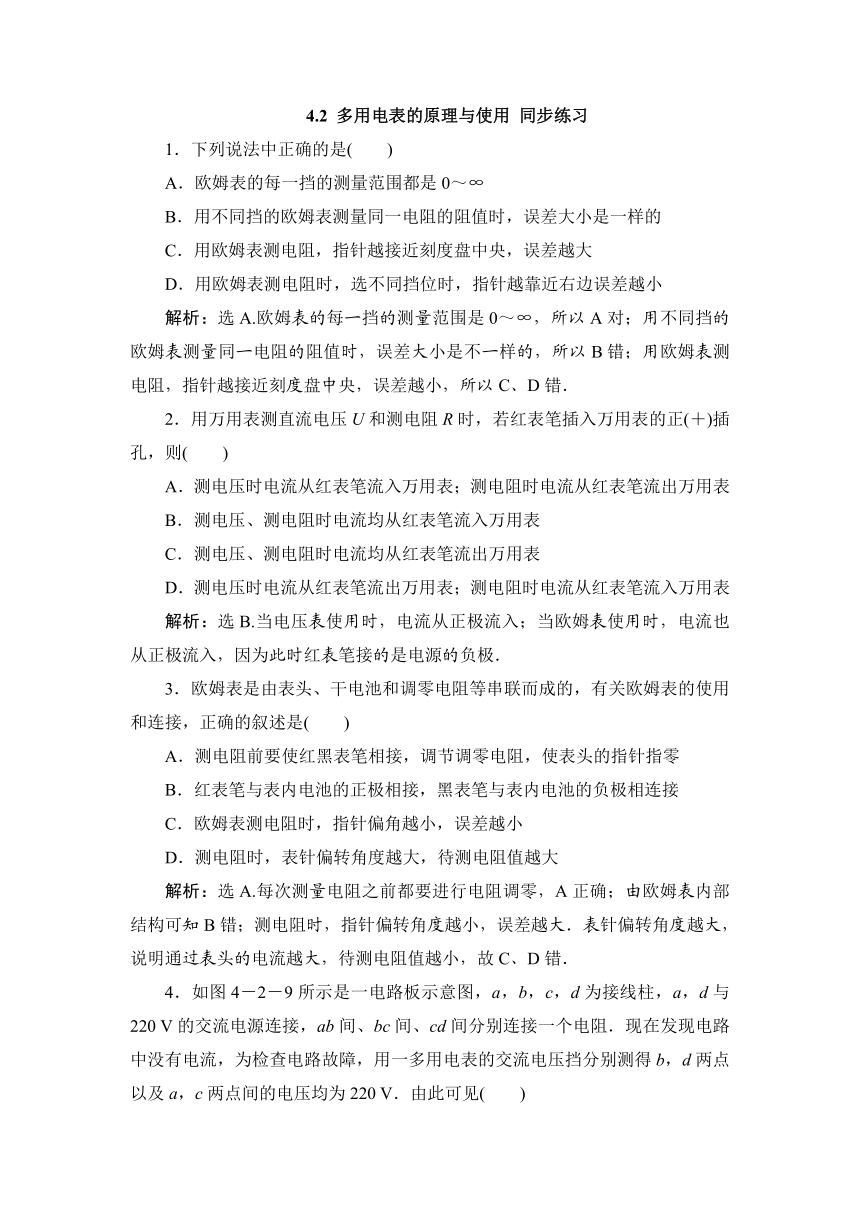

4.2 多用电表的原理与使用 同步练习（含答案解析） (2)

4.2
多用电表的原理与使用
同步练习
1．下列说法中正确的是(　　)
A．欧姆表的每一挡的测量范围都是0～∞
B．用不同挡的欧姆表测量同一电阻的阻值时，误差大小是一样的
C．用欧姆表测电阻，指针越接近刻度盘中央，误差越大
D．用欧姆表测电阻时，选不同挡位时，指针越靠近右边误差越小
解析：选A.欧姆表的每一挡的测量范围是0～∞，所以A对；用不同挡的欧姆表测量同一电阻的阻值时，误差大小是不一样的，所以B错；用欧姆表测电阻，指针越接近刻度盘中央，误差越小，所以C、D错．
2．用万用表测直流电压U和测电阻R时，若红表笔插入万用表的正(＋)插孔，则(　　)
A．测电压时电流从红表笔流入万用表；测电阻时电流从红表笔流出万用表
B．测电压、测电阻时电流均从红表笔流入万用表
C．测电压、测电阻时电流均从红表笔流出万用表
D．测电压时电流从红表笔流出万用表；测电阻时电流从红表笔流入万用表
解析：选B.当电压表使用时，电流从正极流入；当欧姆表使用时，电流也从正极流入，因为此时红表笔接的是电源的负极．
3．欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的叙述是(　　)
A．测电阻前要使红黑表笔相接，调节调零电阻，使表头的指针指零
B．红表笔与表内电池的正极相接，黑表笔与表内电池的负极相连接
C．欧姆表测电阻时，指针偏角越小，误差越小
D．测电阻时，表针偏转角度越大，待测电阻值越大
解析：选A.每次测量电阻之前都要进行电阻调零，A正确；由欧姆表内部结构可知B错；测电阻时，指针偏转角度越小，误差越大．表针偏转角度越大，说明通过表头的电流越大，待测电阻值越小，故C、D错．

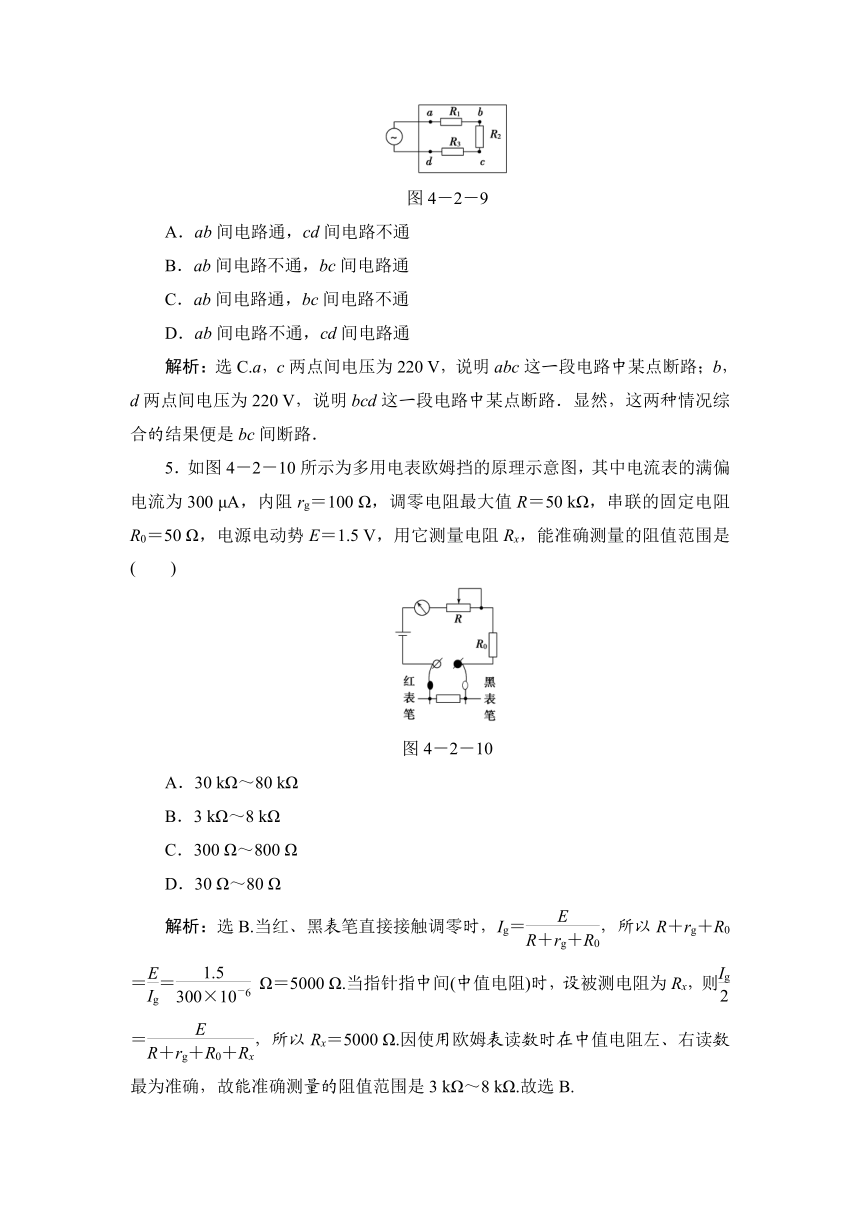

4．如图4－2－9所示是一电路板示意图，a，b，c，d为接线柱，a，d与220
V的交流电源连接，ab间、bc间、cd间分别连接一个电阻．现在发现电路中没有电流，为检查电路故障，用一多用电表的交流电压挡分别测得b，d两点以及a，c两点间的电压均为220
V．由此可见(　　)
图4－2－9
A．ab间电路通，cd间电路不通
B．ab间电路不通，bc间电路通
C．ab间电路通，bc间电路不通
D．ab间电路不通，cd间电路通
解析：选C.a，c两点间电压为220
V，说明abc这一段电路中某点断路；b，d两点间电压为220
V，说明bcd这一段电路中某点断路．显然，这两种情况综合的结果便是bc间断路．
5．如图4－2－10所示为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300
μA，内阻rg＝100
Ω，调零电阻最大值R＝50
kΩ，串联的固定电阻R0＝50
Ω，电源电动势E＝1.5
V，用它测量电阻Rx，能准确测量的阻值范围是(　　)
图4－2－10
A．30
kΩ～80
kΩ
B．3
kΩ～8
kΩ
C．300
Ω～800
Ω
D．30
Ω～80
Ω
解析：选B.当红、黑表笔直接接触调零时，Ig＝，所以R＋rg＋R0＝＝
Ω＝5000
Ω.当指针指中间(中值电阻)时，设被测电阻为Rx，则＝，所以Rx＝5000
Ω.因使用欧姆表读数时在中值电阻左、右读数最为准确，故能准确测量的阻值范围是3
kΩ～8
kΩ.故选B.

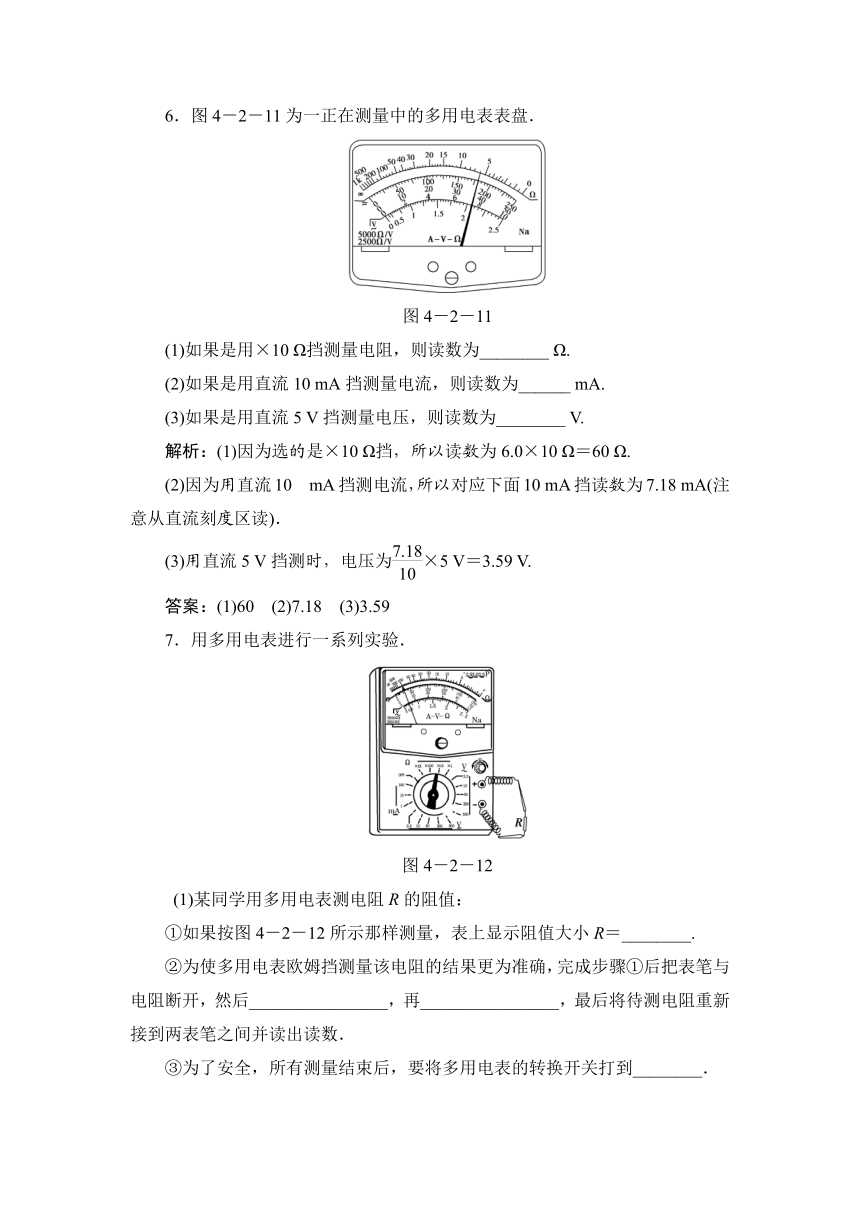

6．图4－2－11为一正在测量中的多用电表表盘．
图4－2－11
(1)如果是用×10
Ω挡测量电阻，则读数为________
Ω.
(2)如果是用直流10
mA挡测量电流，则读数为______
mA.
(3)如果是用直流5
V挡测量电压，则读数为________
V.
解析：(1)因为选的是×10
Ω挡，所以读数为6.0×10
Ω＝60
Ω.
(2)因为用直流10
mA挡测电流，所以对应下面10
mA挡读数为7.18
mA(注意从直流刻度区读)．
(3)用直流5
V挡测时，电压为×5
V＝3.59
V.
答案：(1)60　(2)7.18　(3)3.59
7．用多用电表进行一系列实验．
图4－2－12
(1)某同学用多用电表测电阻R的阻值：
①如果按图4－2－12所示那样测量，表上显示阻值大小R＝________.
②为使多用电表欧姆挡测量该电阻的结果更为准确，完成步骤①后把表笔与电阻断开，然后________________，再________________，最后将待测电阻重新接到两表笔之间并读出读数．
③为了安全，所有测量结束后，要将多用电表的转换开关打到________．
(2)用图4－2－13所
图4－2－13
示的多用电表粗测一节1.5
V左右的干电池的电动势，请在图中画出测量时转换开关(用箭头代表)应转到的位置．
解析：(1)①由图读得100
Ω，再乘以倍率10，阻值大小为R＝100×10
Ω＝1000
Ω.
②将转换开关打到“×100
Ω”挡　将两表笔短接，调节欧姆调零旋钮，使指针满偏(或指向欧姆零点)
③“OFF”(或填“交流500
V”挡)
(2)如图
答案：见解析
8．用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100
Ω”的挡时，测量时指针停在刻度盘0
Ω附近处，为了提高测量的精确度，有下列可供选择的步骤：
A．将两根表笔短接
B．将选择开关拨至“×1
kΩ”挡
C．将选择开关拨至“×10
Ω”挡
D．将两根表笔分别接触待测电阻的两端，记下读数
E．调节调零电阻，使指针停在0
Ω刻度线上
F．将选择开关拨至交流电压最高挡上
将上述步骤中必要的步骤选出来，这些必要步骤的合理顺序是________(填写步骤的代号)；若操作正确，上述D步骤中，指针偏转情况如图4－2－14所示，则此未知电阻的阻值Rx＝________.
图4－2－14
解析：用多用电表的欧姆挡测未知电阻时，指针停在中值(中心位置)附近时测量误差较小，当用“×100
Ω”的挡测量时，指针停在0
Ω附近，说明该待测电阻的阻值相对该挡比较小，为了提高测量精度，应换低倍率“×10
Ω”的挡来测量，换挡之后，必须重新调零，之后再接入未知电阻进行测量和读取数据，测量后若暂时不使用此多用电表，应将选择开关置于交流电压最高挡上，这是为了安全，保证多用电表不受意外损坏，如下次再使用这个多用电表测电流、电压时，一旦忘了选挡，用交流电压最高挡虽然测不出正确结果，但不会把多用电表烧坏．此时电表所测电阻的阻值为R＝16×10
Ω＝160
Ω.
答案：CAEDF　160
Ω
9．(创新探究)黑箱上有三个接线柱A、B、C，已知里面装的元件只有两个(可能的元件是电池、电阻或二极管)，并且两个接线柱间最多只接一个元件，现测量结果如下：
(1)用直流电压挡测量A、B、C三点间均无电压．
(2)用欧姆挡测量，A、C间正、反接阻值不变．
(3)用欧姆挡测量，黑表笔接A点，红表笔接B点，有阻值；反接阻值较大．
图4－2－15
画出箱内两个元件的接法．
解析：第(1)步三点间均无电压，说明箱内无电源；
由第(2)步可知A、C间有一电阻；
由第(3)步可知箱内有二极管，箱内有两元件的接法可有如图甲、乙所示的两种情况．
答案：如图甲、乙所示
10.如图所示，A、B、C为黑箱上的三个接点，已知任意两个接点间最多只能接一个元件，可能的元件有电池、电阻和二极管。
（1）用多用电表判断黑箱内有无电池，操作方法是
。
（2）经检测发现黑箱内没有电池，用多用电表的欧姆挡测量各接点间的电阻，结果如下：黑表笔接B点、红表笔接C点时阻值很小，反接时阻值很大；A、B间正反接时阻值均为R；黑表笔接A点、红表笔接C点时阻值比AB间阻值R略大，反接时阻值很大。试在图中画出黑箱内一种可能的电路。
答案：用多用电表的直流电压挡测各对接点间电压，如图
11．某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如下图所示，则其电阻值是__________。如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。改变挡位调整倍率后，要特别注意重新____________________。
答案：12Ω，“×10挡”，调整欧姆零点
