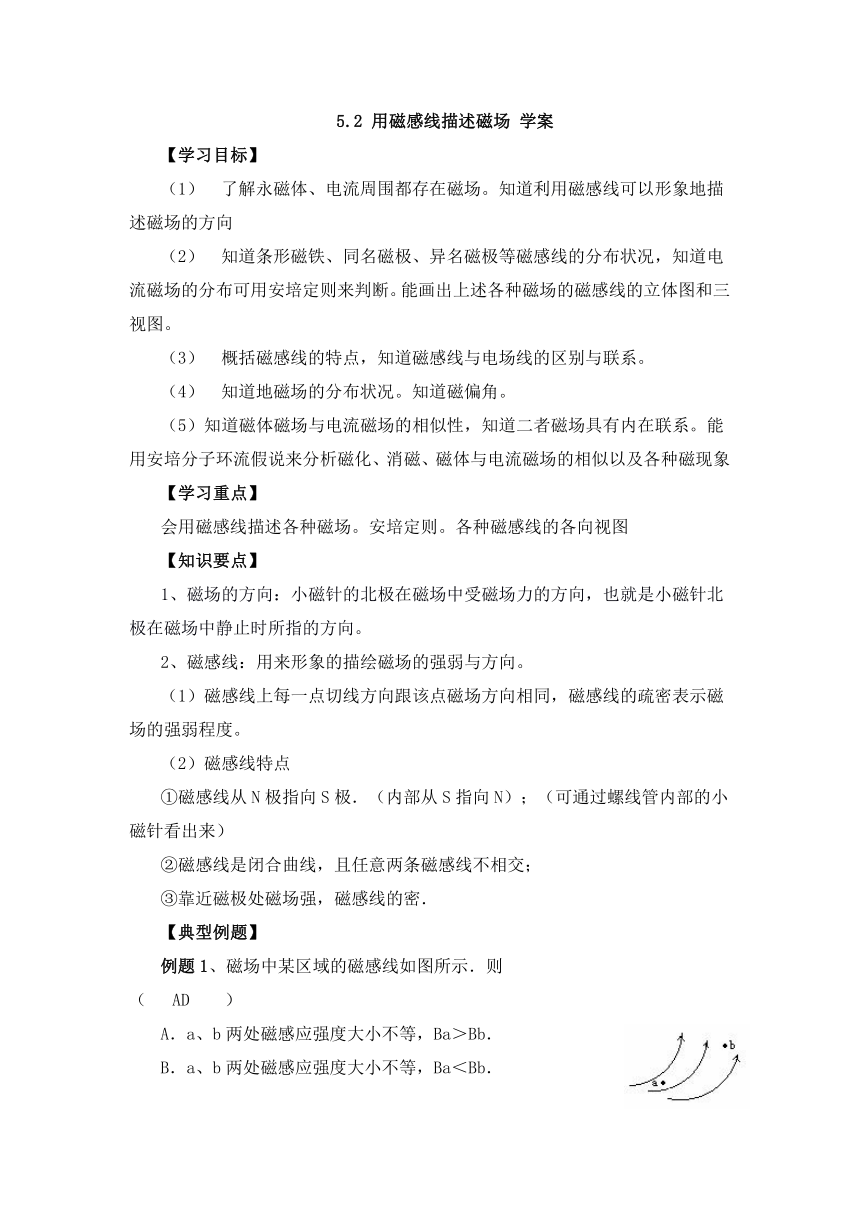

5.2 用磁感线描述磁场 学案 (2)

5.2
用磁感线描述磁场
学案
【学习目标】
了解永磁体、电流周围都存在磁场。知道利用磁感线可以形象地描述磁场的方向
知道条形磁铁、同名磁极、异名磁极等磁感线的分布状况，知道电流磁场的分布可用安培定则来判断。能画出上述各种磁场的磁感线的立体图和三视图。
概括磁感线的特点，知道磁感线与电场线的区别与联系。
知道地磁场的分布状况。知道磁偏角。
（5）知道磁体磁场与电流磁场的相似性，知道二者磁场具有内在联系。能用安培分子环流假说来分析磁化、消磁、磁体与电流磁场的相似以及各种磁现象
【学习重点】
会用磁感线描述各种磁场。安培定则。各种磁感线的各向视图
【知识要点】
1、磁场的方向：小磁针的北极在磁场中受磁场力的方向，也就是小磁针北极在磁场中静止时所指的方向。
2、磁感线：用来形象的描绘磁场的强弱与方向。
（1）磁感线上每一点切线方向跟该点磁场方向相同，磁感线的疏密表示磁场的强弱程度。
（2）磁感线特点
①磁感线从N极指向S极．（内部从S指向N）；（可通过螺线管内部的小磁针看出来）
②磁感线是闭合曲线，且任意两条磁感线不相交；
③靠近磁极处磁场强，磁感线的密．
【典型例题】
例题1、磁场中某区域的磁感线如图所示．则　　　　　
（
AD
）
A．a、b两处磁感应强度大小不等，Ba＞Bb．
B．a、b两处磁感应强度大小不等，Ba＜Bb．

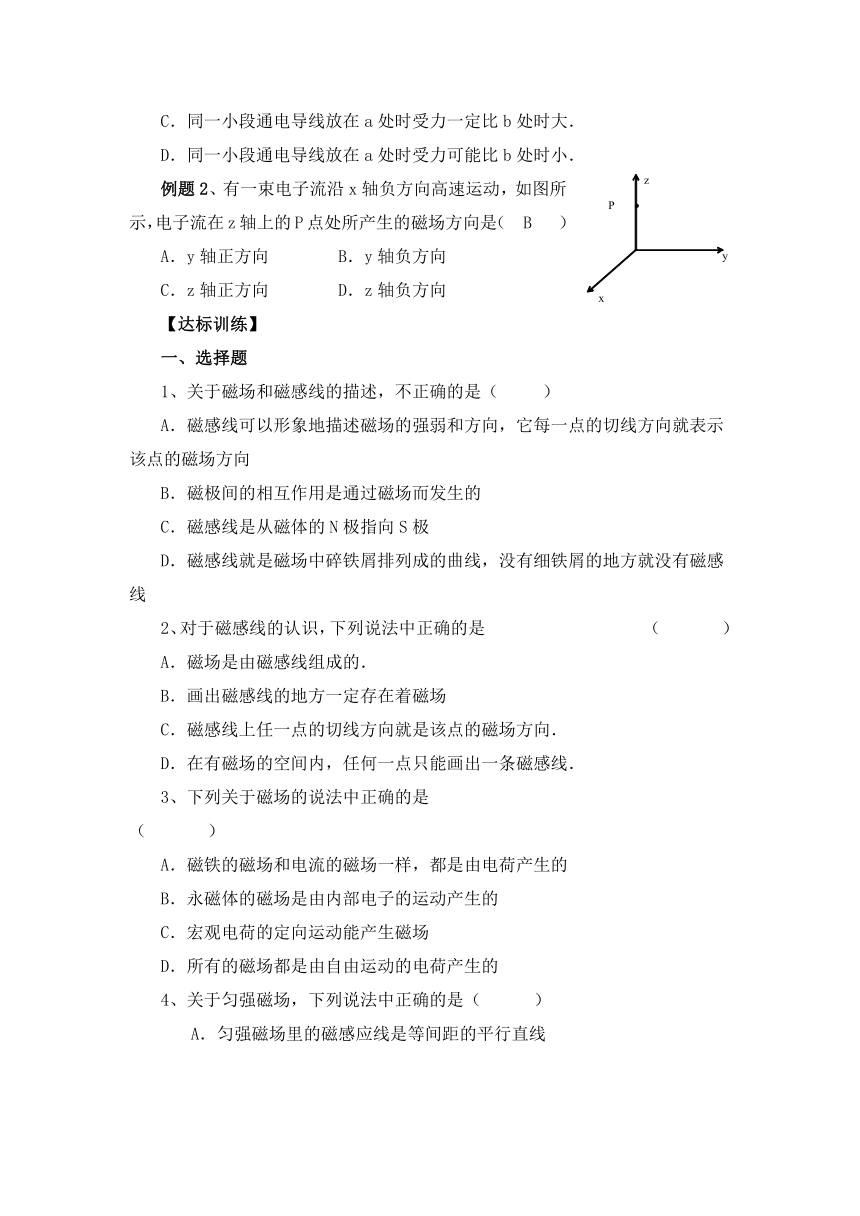

C．同一小段通电导线放在a处时受力一定比b处时大．
D．同一小段通电导线放在a处时受力可能比b处时小．
例题2、有一束电子流沿x轴负方向高速运动，如图所示，电子流在z轴上的P点处所产生的磁场方向是（
B
）
A．y轴正方向
B．y轴负方向
C．z轴正方向
D．z轴负方向
【达标训练】
一、选择题
1、关于磁场和磁感线的描述，不正确的是（
）
A．磁感线可以形象地描述磁场的强弱和方向，它每一点的切线方向就表示该点的磁场方向
B．磁极间的相互作用是通过磁场而发生的
C．磁感线是从磁体的N极指向S极
D．磁感线就是磁场中碎铁屑排列成的曲线，没有细铁屑的地方就没有磁感线
2、对于磁感线的认识，下列说法中正确的是
（
）
A．磁场是由磁感线组成的．
B．画出磁感线的地方一定存在着磁场
C．磁感线上任一点的切线方向就是该点的磁场方向．
D．在有磁场的空间内，任何一点只能画出一条磁感线．
3、下列关于磁场的说法中正确的是
（
）
A．磁铁的磁场和电流的磁场一样，都是由电荷产生的
B．永磁体的磁场是由内部电子的运动产生的
C．宏观电荷的定向运动能产生磁场
D．所有的磁场都是由自由运动的电荷产生的
4、关于匀强磁场，下列说法中正确的是（
）
A．匀强磁场里的磁感应线是等间距的平行直线
B．任意改变通电导线在匀强磁场中的方向，它所受到的磁场力的大小不变
C．在匀强磁场中，磁感应强度的大小处处相等
D．在匀强磁场中，磁感应强度的方向处处相同
5、在通电螺线管内部有一点A，通过A点的磁感线方向一定是（
）
A．从螺线管的N极指向S极
B．放在该点的小磁针北极受力的方向
C．该点的磁感应强度方向
D．放在该点的小磁针的南极受力的方向
6、如图所示，一束带电粒子沿水平方向平行地飞过磁针上方时，磁针的S极向纸外偏转，这一带电粒子束可能是（
）
A．向右飞行的正离子束
B．向左飞行的正离子束
C．向右飞行的负离子束
D．向左飞行的负离子束
7、关于磁场对通电直导线的作用力的大小，下列说法中正确的是（
）
A．通电直导线跟磁场方向平行时作用力为零
B．通电直导线跟磁场方向垂直时作用力最大
C．作用力的大小跟导线与磁场方向的夹角大小无关
D．通电直导线跟磁场方向斜交或成锐角时肯定有作用力
8、关于磁现象的电本质下列说法中正确的是
(
)
A．有磁必有电荷，有电荷必有磁
B．一切磁现象都起源于电流或运动的电荷，一切磁作用都是电流或运动电荷之间通过磁场而发生的相互作用
C．除永久磁铁外，一切磁场都是由运动的电荷或电流产生的
D．根据分子电流假设，在外界磁场作用下，物体内部的分子电流取向大至相同时，物体就被磁化，两端形成磁极
三、作图题
9、在各图中画出导线中电流方向或通电导线周围磁感线的方向，其中(a)、(b)为平面图，(c)为立体图
B

(a)
B

(b)
参考答案
1、CD
2、BCD
3、ABC
4、ACD
5、BC
6、AD
7、ABD
8、BD
9、电流方向为垂直纸面向外（b）电流为顺时针方向（c）磁场方向为：以导线上各点为圆心的圆
【学后反思】
收获
疑问
