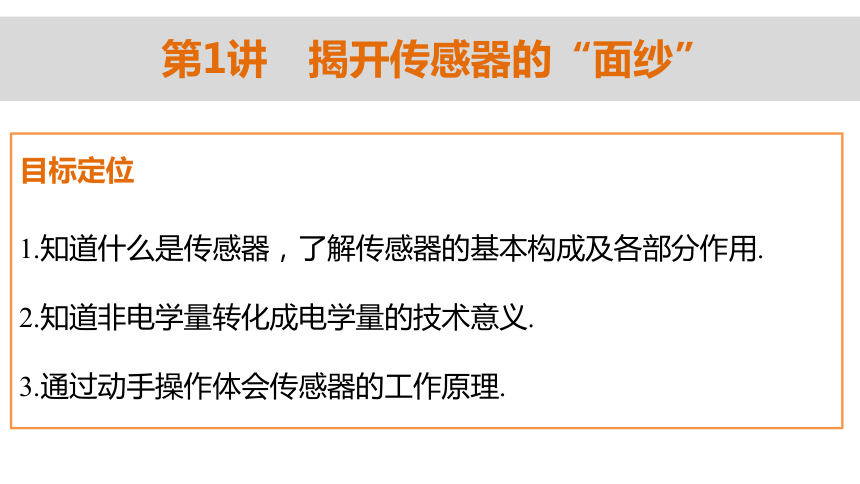

课件24张PPT。第5章——传感器及其应用第1讲　揭开传感器的“面纱”目标定位
1.知道什么是传感器，了解传感器的基本构成及各部分作用.
2.知道非电学量转化成电学量的技术意义.
3.通过动手操作体会传感器的工作原理.一、什么是传感器
1.定义：能够感受 ，并将其按照一定的规律转换成
的器件或装置.
2.作用：传感器在自动测量和自动控制系统中担负着信息 和 任务，把 转化为 .外界信息电信号采集转化非电学电学二、种类繁多的传感器
1.常见传感器及特点物理性质物理效应续表化学反应生物化学反应2.传感器的一般结构一、对传感器的正确理解1.传感器的原理
传感器感受的通常是非电学量，如压力、温度、位移、浓度、速度、酸碱度等，而它输出的大多是电学量，如电压、电流、电荷量等，这些输出信号是非常微弱的，一般要经过放大等处理后，再通过控制系统产生各种控制动作.2.在分析传感器时要明确
(1)核心元件是什么.
(2)是怎样将非电学量转化为电学量的.
(3)是如何显示的或如何控制开关的.例1　关于传感器，下列说法正确的是(　　)
A.光敏电阻和热敏电阻都是由半导体材料制成的
B.传感器担负着信息采集和转化任务
C.传感器是将非电学量转变为电学量的装置
D.以上说法都不正确解析　光敏和热敏电阻分别应用了半导体的不同特性制成，A正确；
传感器通常应用在自动测量和自动控制系统中，担负着信息采集和转化任务，B正确.
传感器由感知电阻、电压、电流等各种变化来传递信号，D错误，C正确.
答案　ABC二、常见的传感器
1.与温度控制相关的家用电器：电饭煲、电冰箱、微波炉、空调、消毒碗柜等，都用到温度传感器.
2.红外传感器：自动门、家电遥控器、生命探测器、非接触红外测温仪以及防盗、防火报警器等.
3.照相机中的光传感器和家用便携式电子秤的压力传感器等.4.农业生产中的传感器
(1)湿度传感器：判断农田的水分蒸发情况，自动供水或停水.
(2)温度传感器和湿度传感器，可对上百个点进行温度和湿度监测.由于有了十分先进可靠的测试技术，有效地减少了霉变现象.5.工业生产中的传感器
(1)生产的自动化和半自动化.用机器人、自动化小车、自动机床、各种自动生产线或者系统，代替人完成加工、装配、包装、运输、存储等工作.各种传感器使生产的自动运行保持在最佳状态，以确保产品质量，提高效率和产量，节约原材料等.
(2)在数控机床中的位移测量装置，就是利用高精度位移传感器进行位移测量，从而实现对零部件的精密加工.例2　“嫦娥一号”卫星上装有8种24件探测仪器，其中可能有(　　)
A.味觉传感器 B.气体传感器
C.听觉传感器 D.视觉传感器
解析　“嫦娥一号”月球卫星是为探测月球而发射的在轨卫星，而月球上无气体，所以不需要气体传感器和听觉传感器，当然也用不到味觉传感器，真正需要的是为月球“画像”的视觉传感器——立体相机.D例3　如图1所示，电吉他的弦是磁性物质，当弦
振动时，线圈中产生感应电流，感应电流输送到
放大器、喇叭，把声音播放出来，下列说法正确
的是(　　)
A.电吉他是光电传感器 B.电吉他是温度传感器
C.电吉他是声音传感器 D.弦改用尼龙材料，原理不变
解析　由电吉他发声原理可知是将声音的变化转变为电流的变化，C对，A、B、D错.图1C例4　压敏电阻的阻值随所受压力的增大而减小，在升降机中将重物放在压敏电阻上，压敏电阻接在如图2甲所示的电路中，电流表示数变化如图乙所示，某同学根据电流表的示数变化情况推断升降机的运动状态，下列说法中正确的是(　　)
A.0～t1时间内，升降机一定匀速运动
B.0～t1时间内，升降机可能减速上升
C.t1～t2时间内，升降机可能匀速上升
D.t1～t2时间内，升降机可能匀加速上升图2解析　在0～t1时间内，电流恒定，表明压敏电阻的阻值恒定，则重物对压敏电阻压力恒定，则升降机可能处于静止、匀速运动或匀变速直线运动，故A选项错误，B选项正确；
t1～t2时间内，电流在增加，表明压敏电阻的阻值在减小，则重物对压敏电阻的压力在增大，故不可能做匀速运动或匀加速运动，C、D两项都错.
答案　B对传感器的理解
1.用遥控器调换电视机频道的过程，实际上就是传感器把光信号转化为电信号的过程.下列属于这类传感器的是(　　)
A.红外报警装置
B.走廊照明灯的声控开关
C.自动洗衣机中的压力传感装置
D.电饭煲中控制加热和保温的温控器
解析　遥控器是利用红外线传输信号的，故A项正确.A2.当前传感器被广泛应用于各种电器、电子产品中，下述关于常用的几种家用电器所采用传感器的说法中，不正确的是(　　)
A.电视机对无线遥控信号的接收主要是采用了光电传感器
B.电子体温计中主要是采用了温度传感器
C.电脑所用的光电鼠标主要是采用了声波传感器
D.电子秤中主要是采用了力电传感器
解析　电脑所用的光电鼠标主要采用了光传感器，所以C错误.C常见传感器的应用
3.在下列有关一些电阻应用的说法中，错误的是(　　)
A.热敏电阻可应用于温度测控装置中
B.光敏电阻是一种光电传感器
C.电阻丝可应用于电热设备中
D.电阻在电路中主要起通过直流、阻碍交流的作用解析　热敏电阻对温度很敏感，光敏电阻对光照很敏感，电阻丝可用于电加热，这很常见，所以A、B、C三项均正确.
交流电、直流电均可通过电阻，电阻对它们均可产生阻碍作用，所以D项错误.
答案　D4.电子打火机的点火原理是压电效应，压电片在受压时会在两侧形成电压且电压大小与压力近似成正比，现有一利用压电效应制造的电梯加速度传感器，如图3所示.压电片安装在电梯地板下，电压表与压电片构成闭合回路用来测量压电片两侧形成的电压，若发现电压表示数增大，下列说法正确的是(　　)
A.电梯一定加速上升
B.电梯一定减速下降
C.电梯加速度一定向上
D.电梯加速度一定向下图3解析　由题意知，电压表示数增大说明电梯地板对压电片压力增大，故电梯处于超重状态，加速度一定向上，C对，D错；
电梯可能加速上升也可能减速下降，A、B错.
答案　C
