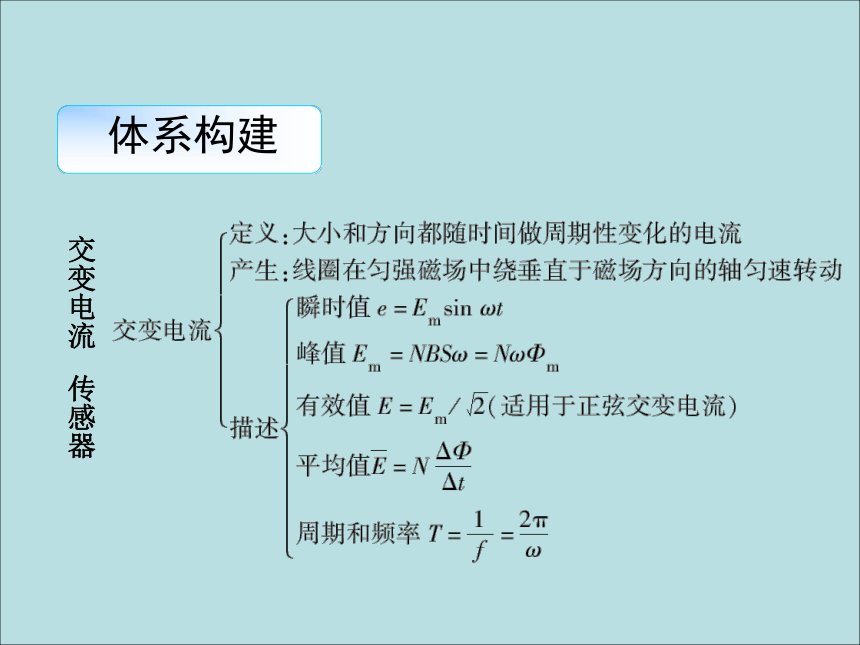

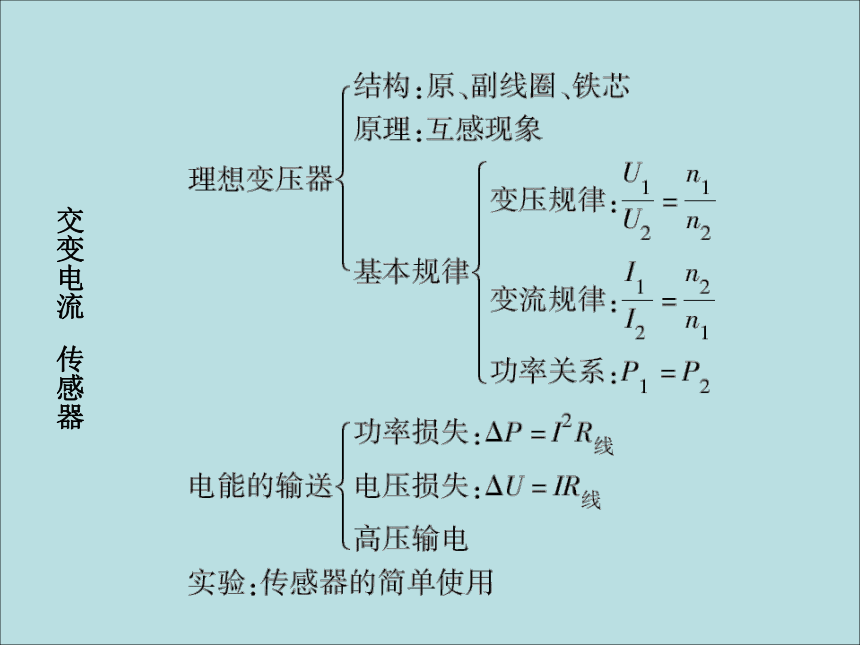

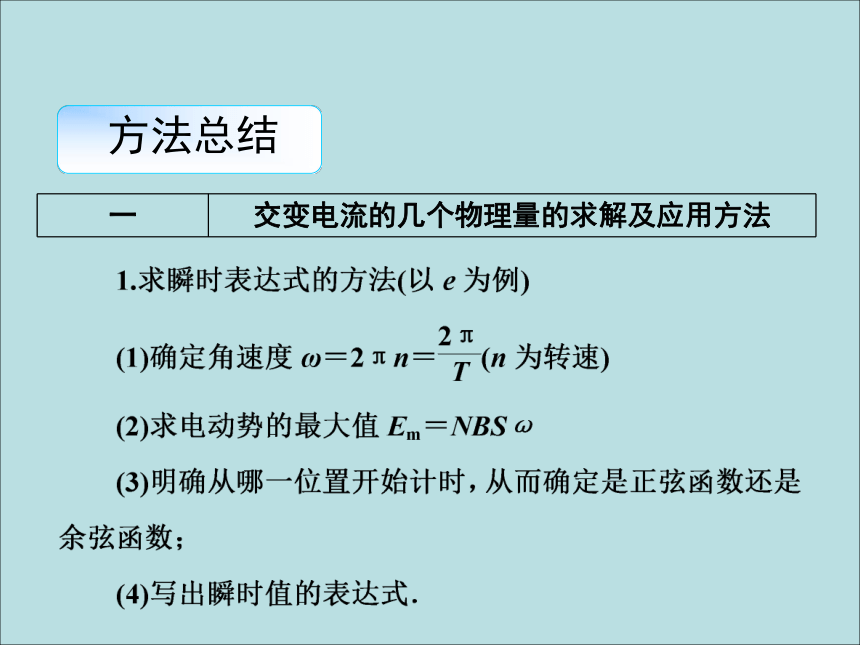

课件22张PPT。第3、4、5章 交变电流 远距离输电 传感器及其应用体系构建交变电流 传感器交变电流 传感器方法总结

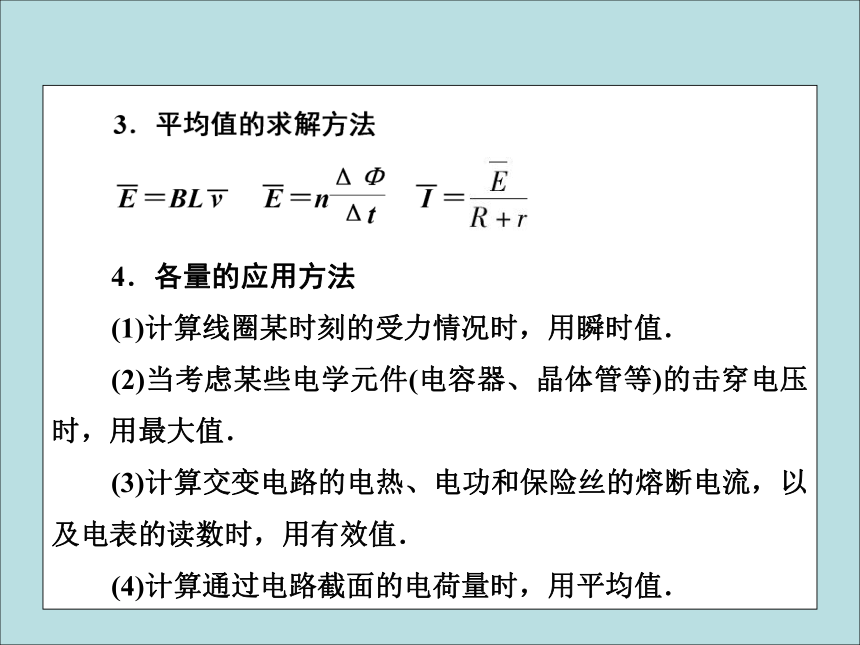

4．各量的应用方法
(1)计算线圈某时刻的受力情况时，用瞬时值．
(2)当考虑某些电学元件(电容器、晶体管等)的击穿电压时，用最大值．
(3)计算交变电路的电热、电功和保险丝的熔断电流，以及电表的读数时，用有效值．

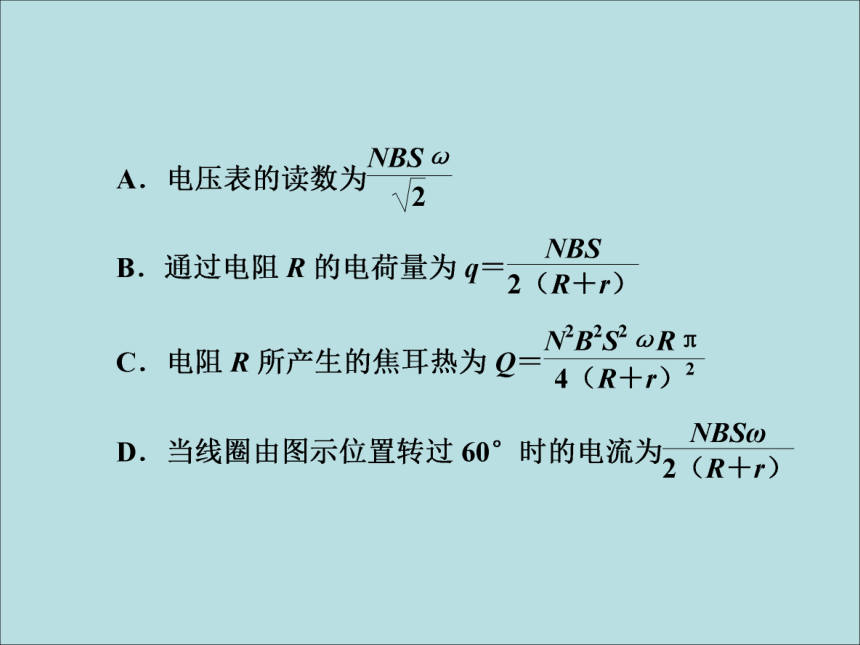

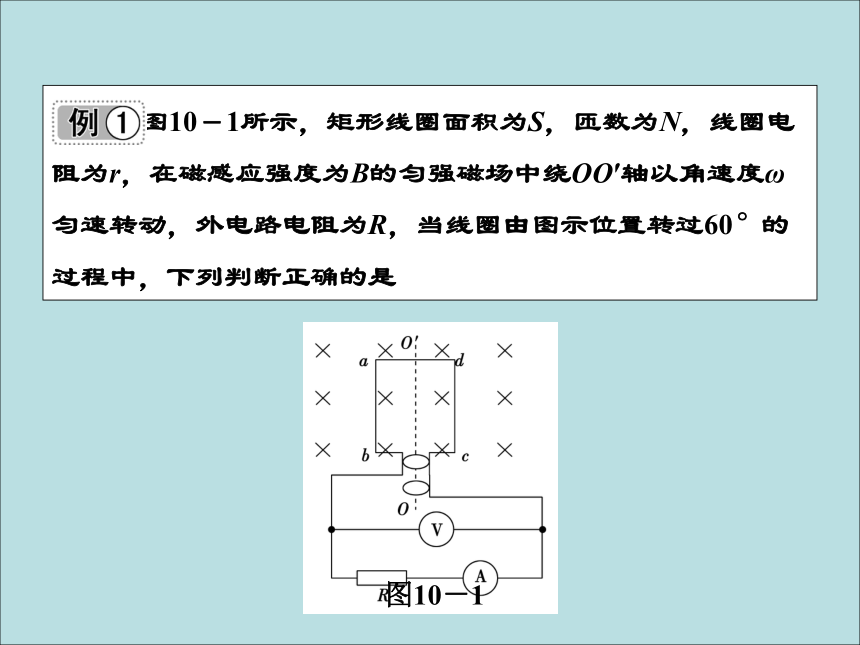

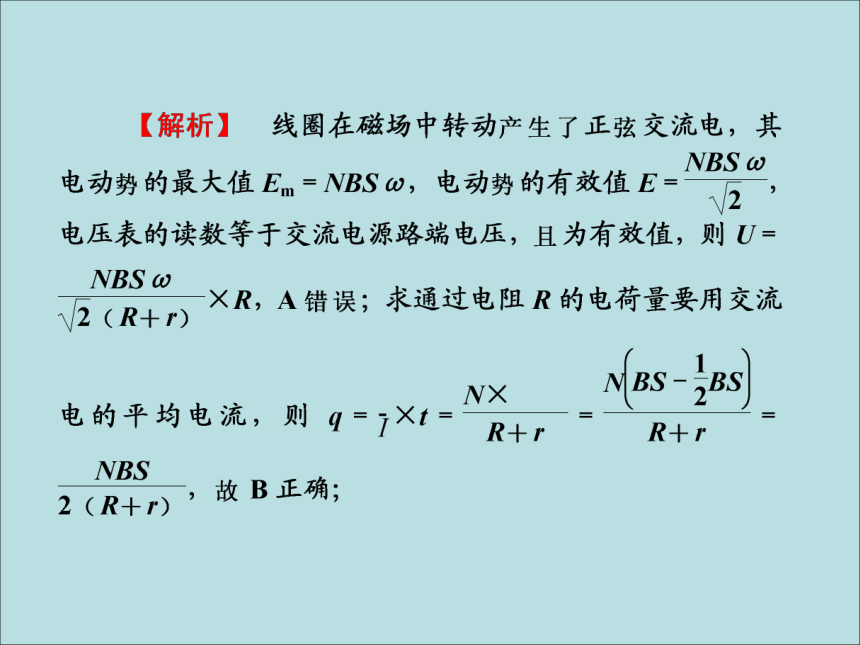

(4)计算通过电路截面的电荷量时，用平均值．如图10－1所示，矩形线圈面积为S，匝数为N，线圈电阻为r，在磁感应强度为B的匀强磁场中绕OO′轴以角速度ω匀速转动，外电路电阻为R，当线圈由图示位置转过60°的过程中，下列判断正确的是图10－1【答案】　B解决理想变压器的动态分析问题的关键是要理清各物理量变化的决定因素． 如图10－2所示，电路中的变压器为理想变压器，S为单刀双掷开关，P是滑动变阻器R的滑动触头，U1为加在原线圈两端的交变电压，I1、I2分别为原线圈和副线圈中的电流．下列说法正确的是图10－2
A．保持P的位置及U1不变时，S由b切换到a，则R上消耗的功率减小
B．保持P的位置及U1不变，S由a切换到b，则I2减小
C．保持P的位置及U1不变，S由b切换到a，则I1增大
D．保持U1不变，S接在b端，将P向上滑动，则I1减小【答案】　BC1.分析思路
(1)有关远距离输电问题，应先画出远距离输电的示意图，并将已知量和待求量写在示意图的相应位置．
(2)抓住输电的两端——电源和用电器；分析一条线——输电线；研究两次电压变换——升压和降压．
(3)以变压器为界将整个输电电路划分为几个独立回路，各回路分别分析，注意原、副线圈的电压、电流与匝数的关系及输入功率等于输出功率的关系．2．基本关系(如图10－3)图10－3 在远距离输电时，要考虑尽量减少输电线上的功率损失．有一个坑口电站，输送的电功率为P＝500 kW，当使用U＝5 kV的电压输电时，测得安装在输电线路起点和终点处的两只电度表一昼夜示数相差4 800度．求：
(1)这时的输电效率η和输电线的总电阻r.
(2)若想使输电效率提高到98%，又不改变输电线，那么电站应使用多高的电压向外输电？【解析】　(1)画出此远距离输电线路如图所示． 【答案】　(1)60%　20 Ω　(2)22.4 kV
