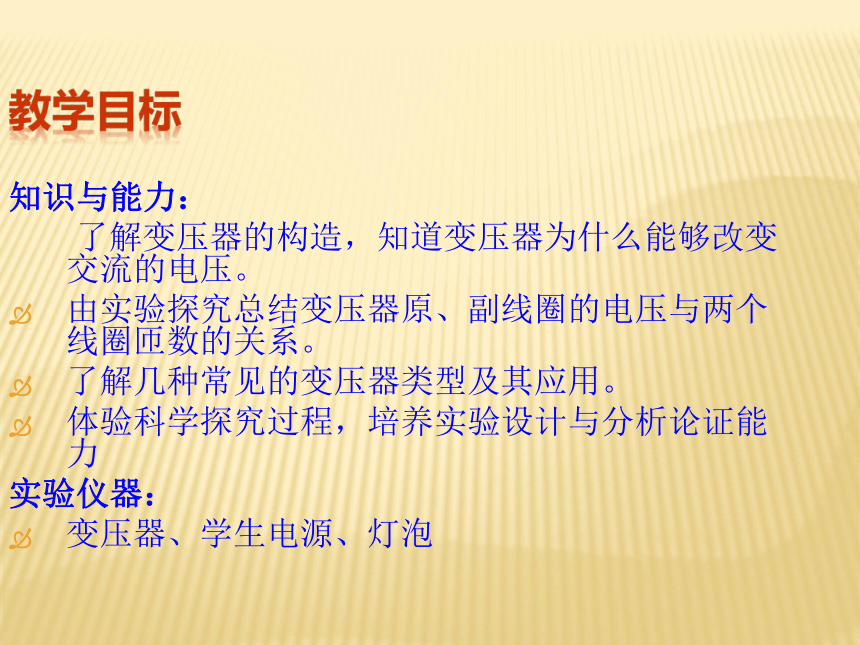

课件16张PPT。3.4《变压器》教学目标 知识与能力：
了解变压器的构造，知道变压器为什么能够改变交流的电压。
由实验探究总结变压器原、副线圈的电压与两个线圈匝数的关系。

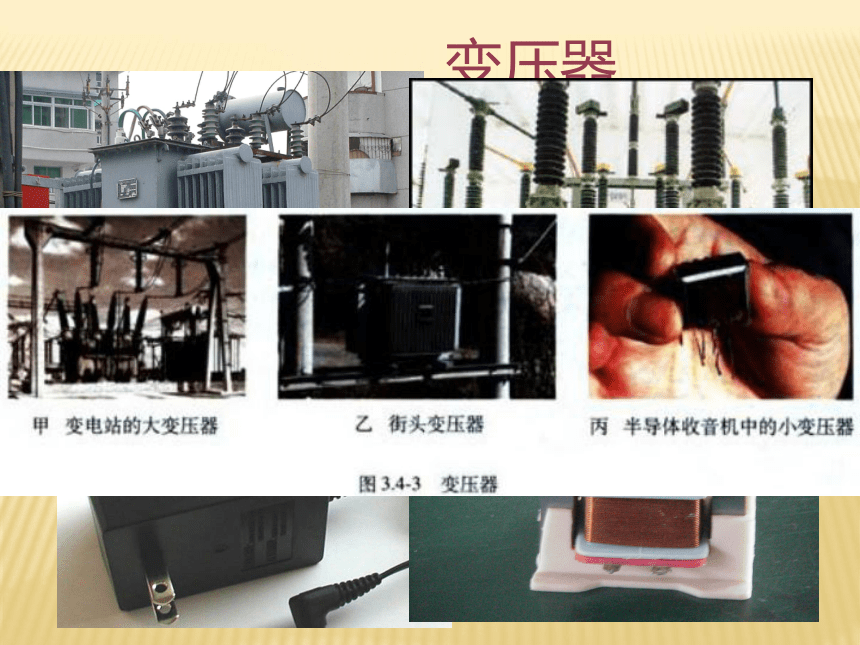

了解几种常见的变压器类型及其应用。
体验科学探究过程，培养实验设计与分析论证能力
实验仪器：

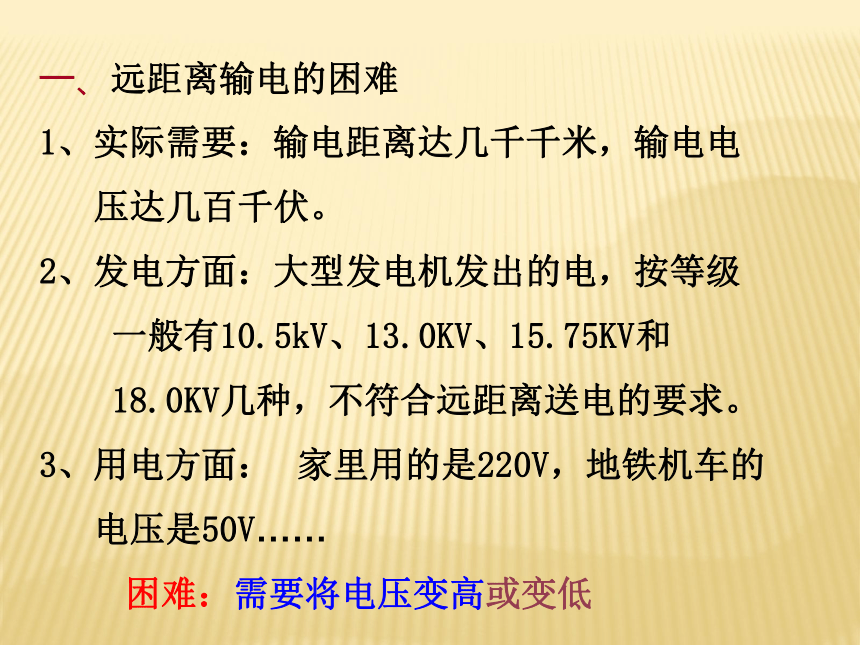

变压器、学生电源、灯泡一、远距离输电的困难
1、实际需要：输电距离达几千千米，输电电
压达几百千伏。
2、发电方面：大型发电机发出的电，按等级
一般有10.5kV、13.0KV、15.75KV和
18.0KV几种，不符合远距离送电的要求。
3、用电方面： 家里用的是220V，地铁机车的
电压是50V……

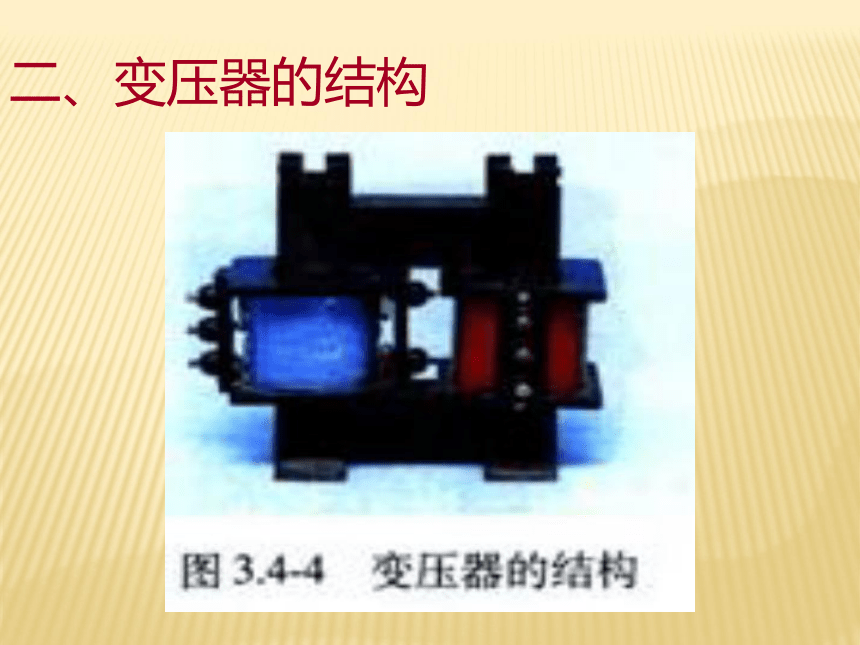

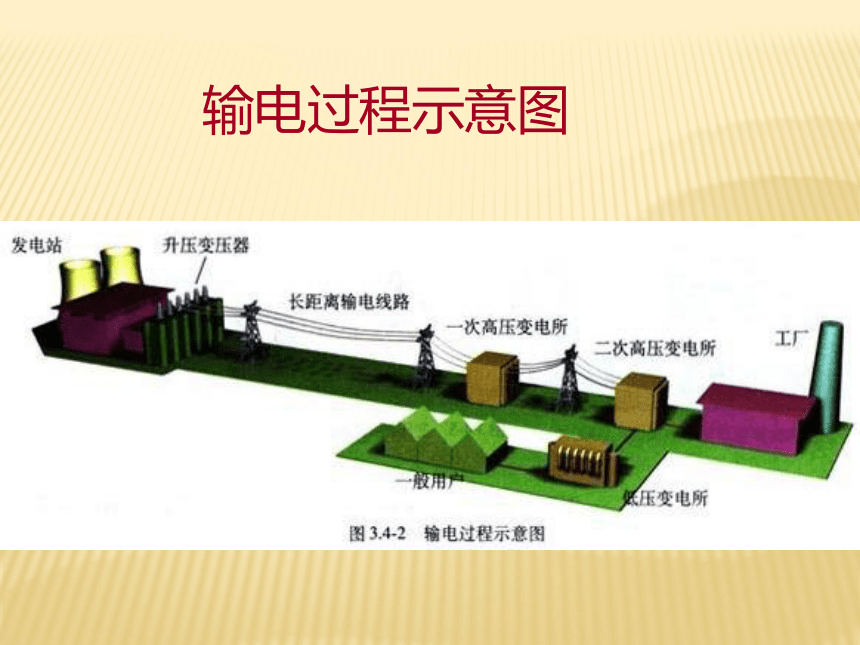

困难：需要将电压变高或变低输电过程示意图变压器二、变压器的结构二、变压器的结构

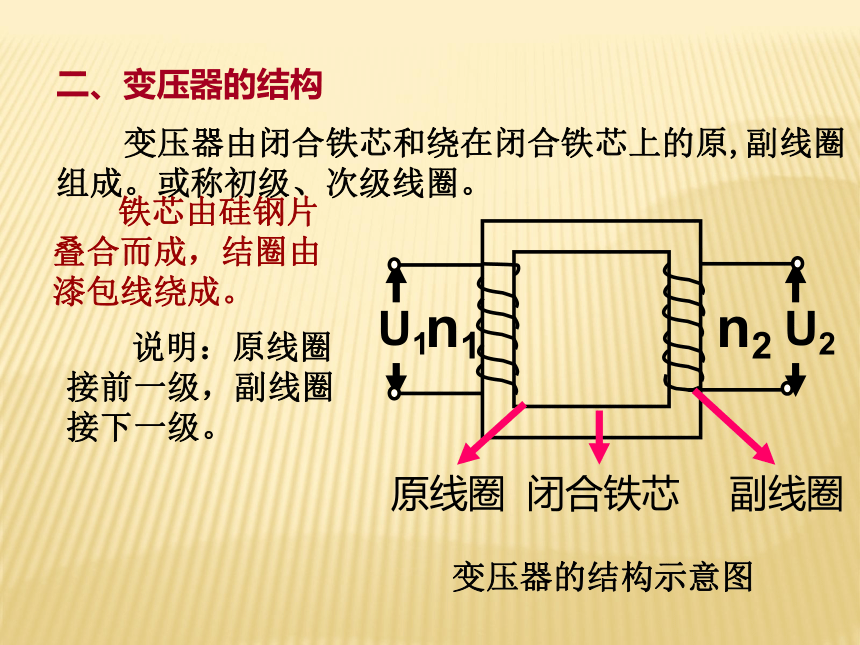

变压器由闭合铁芯和绕在闭合铁芯上的原,副线圈组成。或称初级、次级线圈。变压器的结构示意图 铁芯由硅钢片叠合而成，结圈由漆包线绕成。 说明：原线圈接前一级，副线圈接下一级。变压器在电路中的符号:三、变压器的作用——改变交流电压四、探究变压器两个线圈的电压关系四、探究变压器两个线圈的电压关系四、探究变压器两个线圈的电压关系四、探究变压器两个线圈的电压关系-实验结果
1、关系：
2、升压变压器：能升高电压的。……
U2>U1
五、变压器为什么能改变电压——工作原理
原线圈中通过电流时，铁芯中产生磁场，由于交变电流的大小和方向都在不断变化，铁芯中磁场的强弱和方向也都在不断变化。副线圈与原线圈是套在同一个铁芯上的，通过副线圈的磁场也在不断变化，于是就在副线圈内产生了感应电动势。
这个过程叫互感。
线圈的各匝之间是串联的，每匝的感应电动势加在一起就是整个线圈的感应电动势。因此，在同一个铁芯上，匝数多的电压高。电压与匝数成正比。小结
一、变压器的构造：由闭合铁芯和绕在闭合铁芯上的
原,副线圈组成。或称初级、次级线圈。
二、电路符号图：
三、 变压器的作用：
升高或降低交流电压，且
注意：不能改变直流电压！
四、变压器的工作原理：互感。【例1】一台理想变压器原线圈的匝数为4400匝,与220V的电源相连,当副线圈接入额定电压为36V的灯泡时,能够正常发光.则变压器副线圈的匝数为( )
A 36匝 B 72匝 C 720匝 D 1440匝【例2】一理想变压器，其原线圈2200匝，副线圈440匝，并接一个100Ω的负载电阻，
（1）当原线圈接在44V直流电源电源上时，电压表示数为________V.
（2）当原线圈接在220V交变电源上时，电压表示数为________V，.
