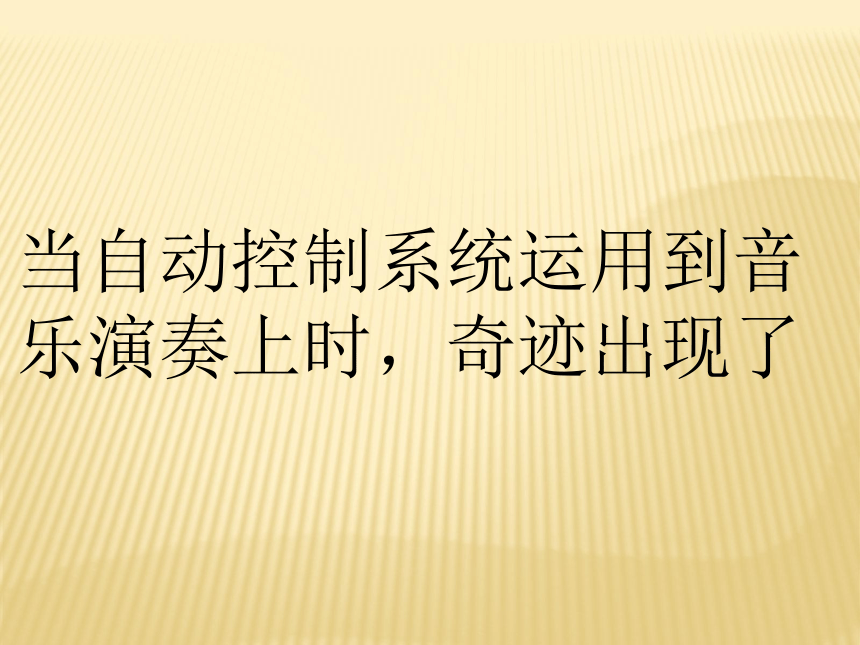

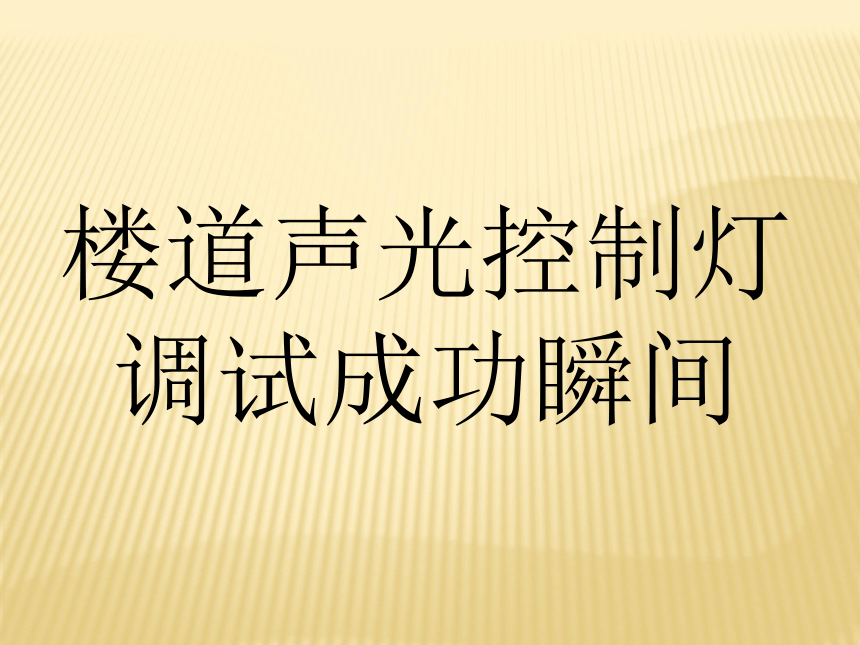

课件28张PPT。2.11简单的逻辑电路楼道声光控制灯调试成功瞬间当自动控制系统运用到音乐演奏上时，奇迹出现了一、现代信息传播的方式模拟信号变化则是连续的。
数字信号在变化中只有两个对立的状态：“有” 或者“没有”。
数字电路中最基本的逻辑电路---门电路。 二、门电路 有三种类型：
“与”门电路
“或”门电路
“非”门电路

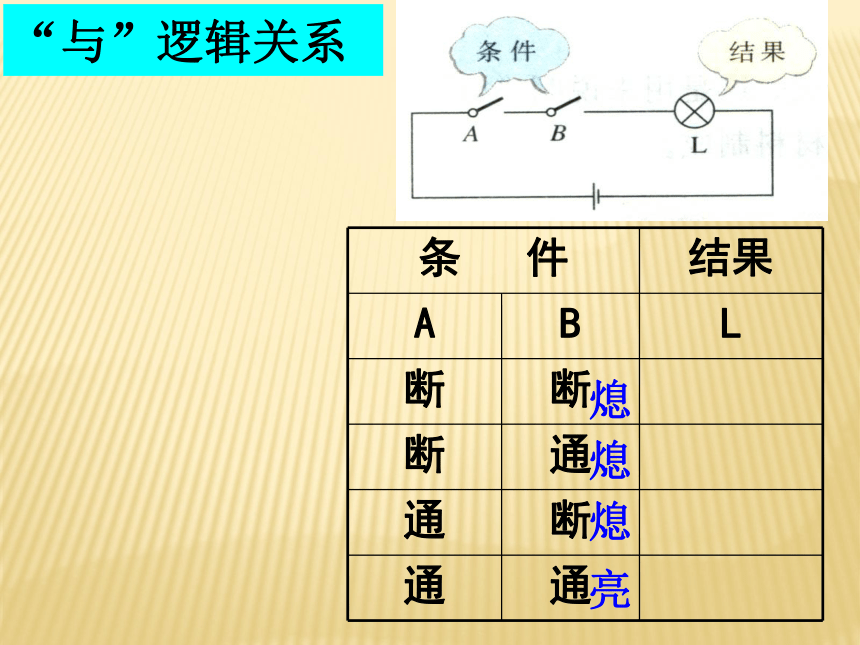

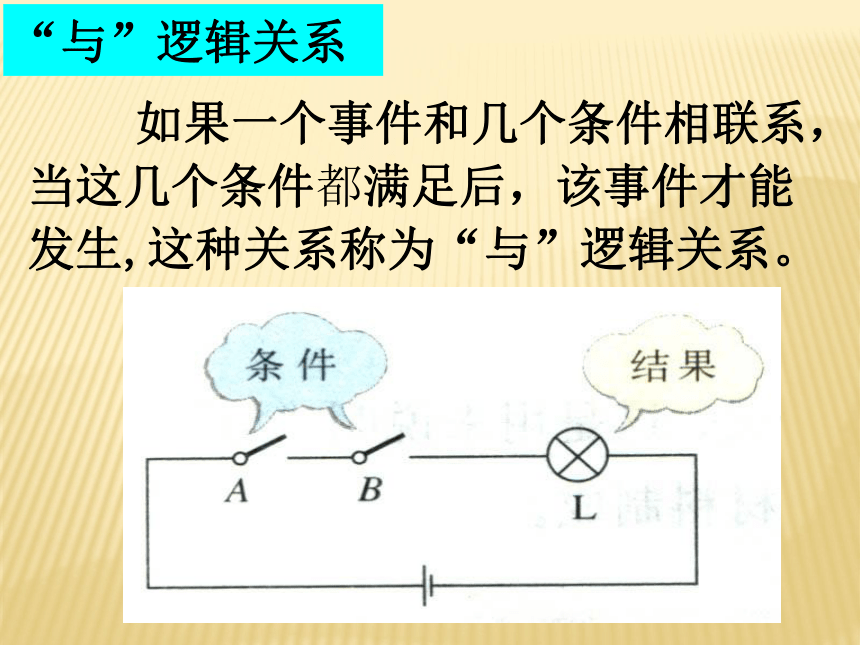

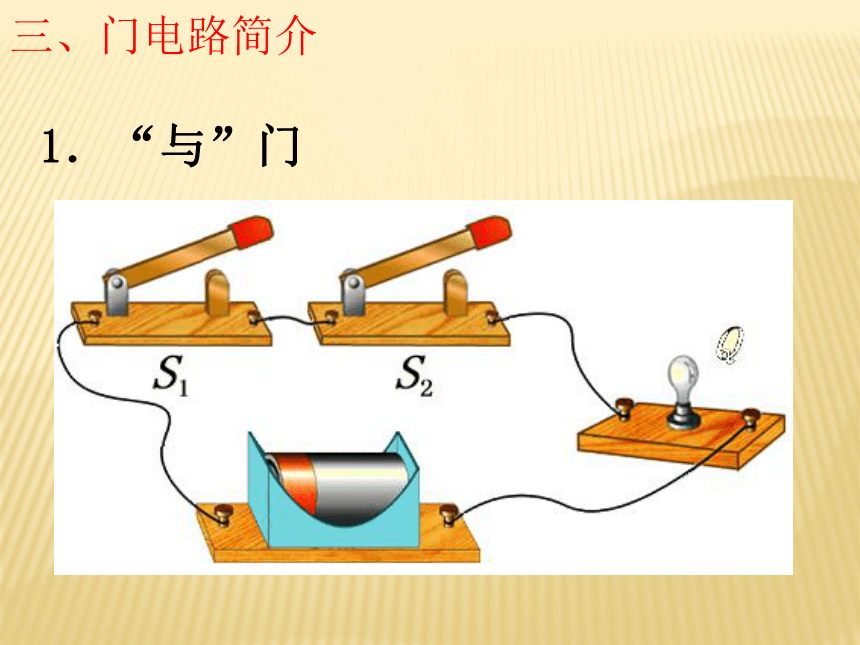

三、门电路简介1．“与”门“与”逻辑关系 如果一个事件和几个条件相联系，当这几个条件都满足后，该事件才能发生,这种关系称为“与”逻辑关系。“与”逻辑关系“与”逻辑关系熄亮熄熄“与”逻辑关系开关接通定义为1，断开定义为0，灯泡亮为1，熄为0真值表全高出高,见低出低
(全1出1,见0出0)“与”逻辑关系 具有“与”逻辑关系的电路称为“与”门电路简称“与”门.“与”逻辑关系真值表请作出波形图？？“与”逻辑关系2．“或”门“或”逻辑关系 如果一个事件和几个条件相联系，当这几个条件中，有一个条件得到满足，某事件就会发生,这种关系称为“或”逻辑关系。熄亮亮亮“或”逻辑关系真值表全低出低,见高出高
(全0出0,见1出1)“或”逻辑关系 具有“或”逻辑关系的电路称为“或”门电路简称“或”门.“或”逻辑关系真值表
请作出波形图？？“或”逻辑关系3．“非”门“非”逻辑关系 当一种结果出现时，另一种结果一定不出现，即输出状态和输入状态呈相反的逻辑关系,这种关系称为“非”逻辑关系。熄亮“非”逻辑关系真值表见高出低,见低出高
(见1出0,见0出1)“非”逻辑关系具有“非”逻辑关系的电路称为“非”门电路,简称“非”门.“非”逻辑关系真值表请作出波形图？？“非”逻辑关系逻辑关系大全真值表 与门 或门 非门 符号 【例】【例】【例题】图是一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。 (1) 要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件? (2) 为什么温度高时 电铃会被接通？ (3) 为了提高该电路的 灵敏度，即报警温度调 得稍低些，R的值应 大一些还是小一些?
