人教版高中物理选修3-1第三章磁场第4节通电导线在磁场中受到的力（19张ppt）

课件19张PPT。第三章 磁场
第四节 通电导线在磁场中受到的力一、安培力通电导线在磁场中受的力称为安培力本节主要讨论：安培力的方向、安培力的大小和磁电式电流表原理

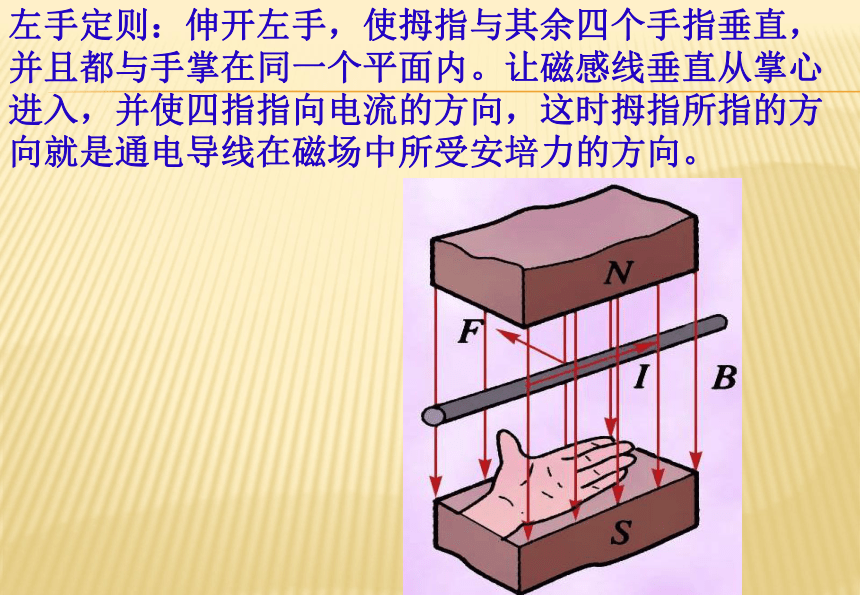

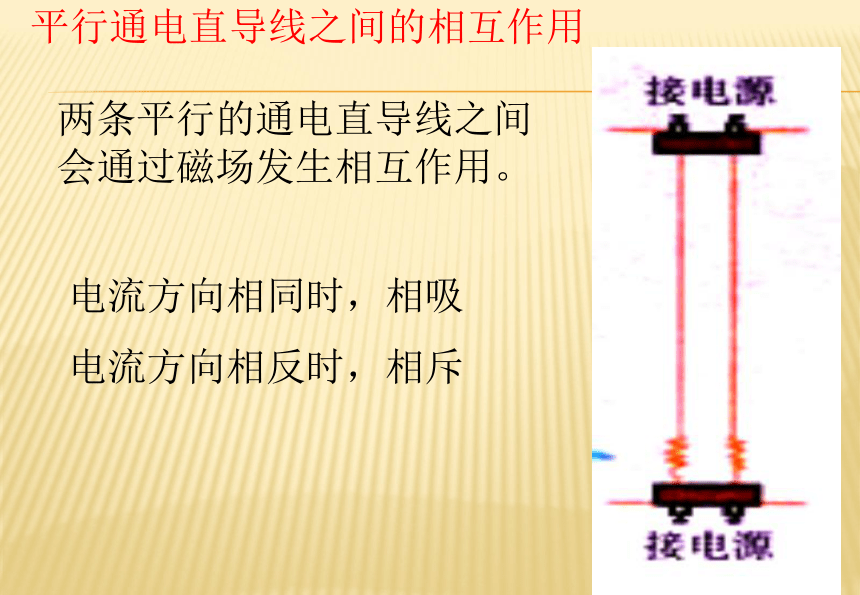

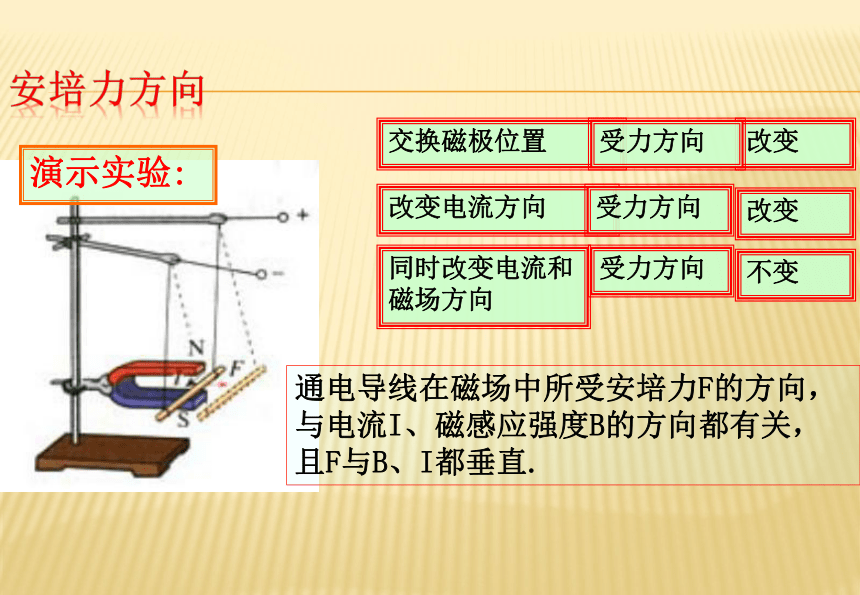

安培力方向演示实验:改变改变不变交换磁极位置改变电流方向受力方向受力方向通电导线在磁场中所受安培力F的方向，与电流I、磁感应强度B的方向都有关，且F与B、I都垂直.左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内。让磁感线垂直从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向。平行通电直导线之间的相互作用两条平行的通电直导线之间会通过磁场发生相互作用。
电流方向相同时，相吸

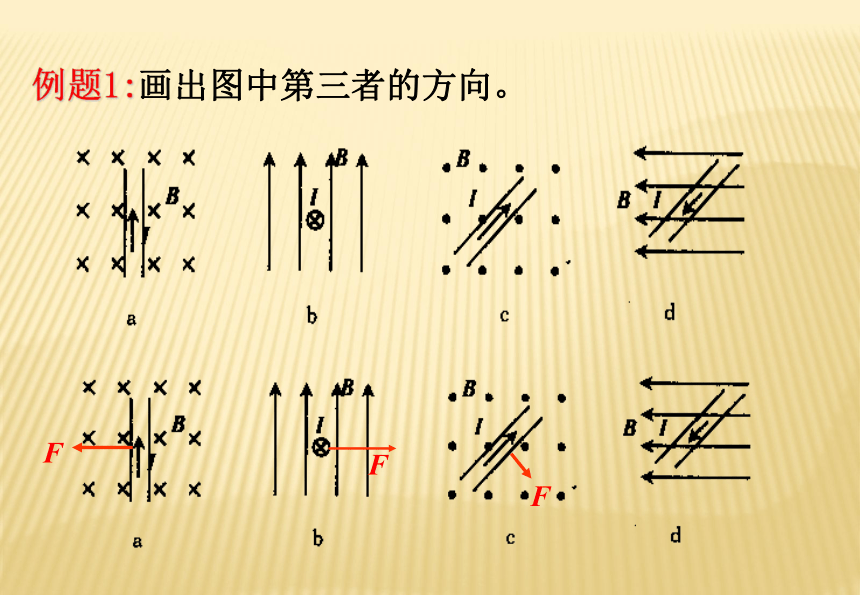

电流方向相反时，相斥NSF判断下图中通电导线受力的方向例题1:画出图中第三者的方向。例题2:画出图中通电导线棒所受安培力的方向。例题3：如图所示，在匀强磁场中用两根柔软的细线将金属棒ab悬挂在水平位置上，金属棒中通入由a到b的稳定电流I，这时两根细线被拉紧，现要想使两根细线对金属棒拉力变为零，可采用哪些方法： ( )A、适当增大电流I
B、将电流反向并适当改变大小
C、适当增大磁场
D、将磁场反向并适当改变大小AC安培力的大小垂直时：F=ILB夹角θ为时:F=ILBsin θ
平行时：F=0
例题4：如图所示，直角三角形ABC组成的导线框内通有电流I＝1A，并处在方向竖直向下的匀强磁场B＝2T中，AC＝40cm， ，求三角形框架各边所受的安培力。例题5：长度为20cm的通电直导线放在匀强磁场中，电流的强度为1A，受到磁场作用力的大小为2N，则磁感应强度B： （ ）A、B＝10T B、B≥10T
C、B≤10T D、不能确定B二、磁电式电流表三、磁电式电流表的特点1、表盘的刻度均匀，θ∝I。
2、灵敏度高，但过载能力差。
3、满偏电流Ig，内阻Rg反映了电流表的最主要特性。判断下图中通电导线受力的方向SNF例题：在倾角为30°的光滑斜面上垂直纸面放置一根长为L、质量为m的直导体棒，导体棒处于静止状态。
（1）若磁场方向竖直向下，则磁感应强度为多少？
（2）欲使导体棒处于静止状态，所加磁场的磁感应强度最小为多少？方向如何？ 再见
