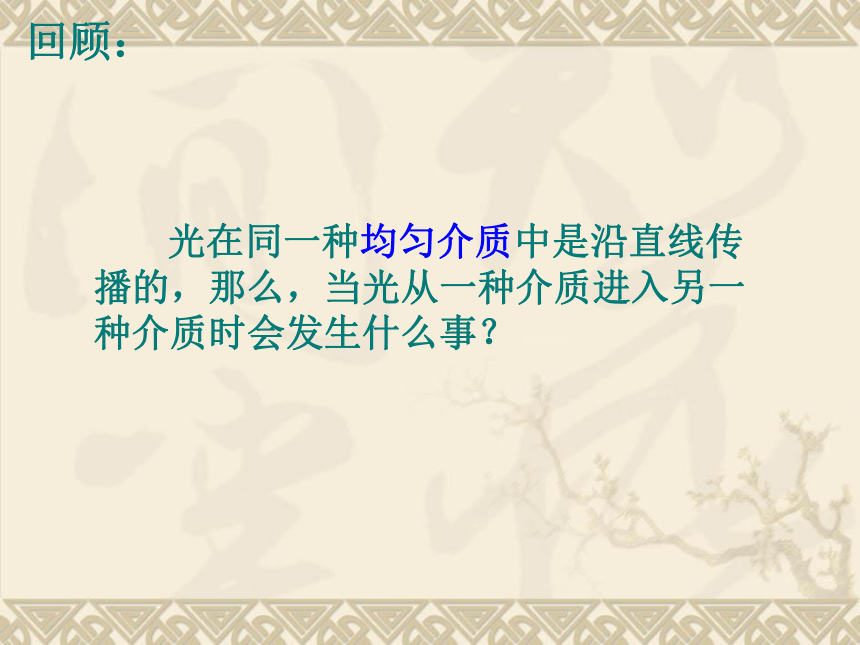

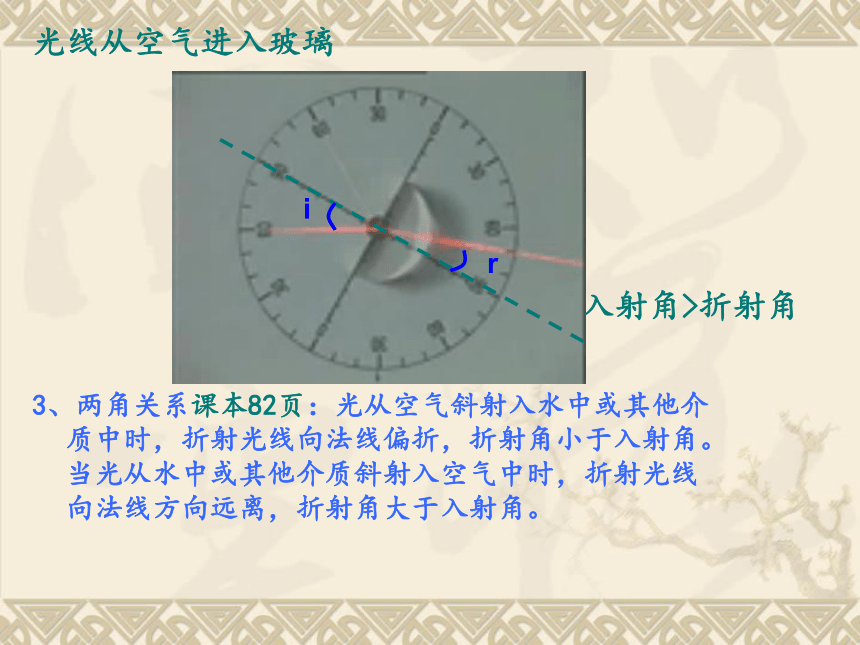

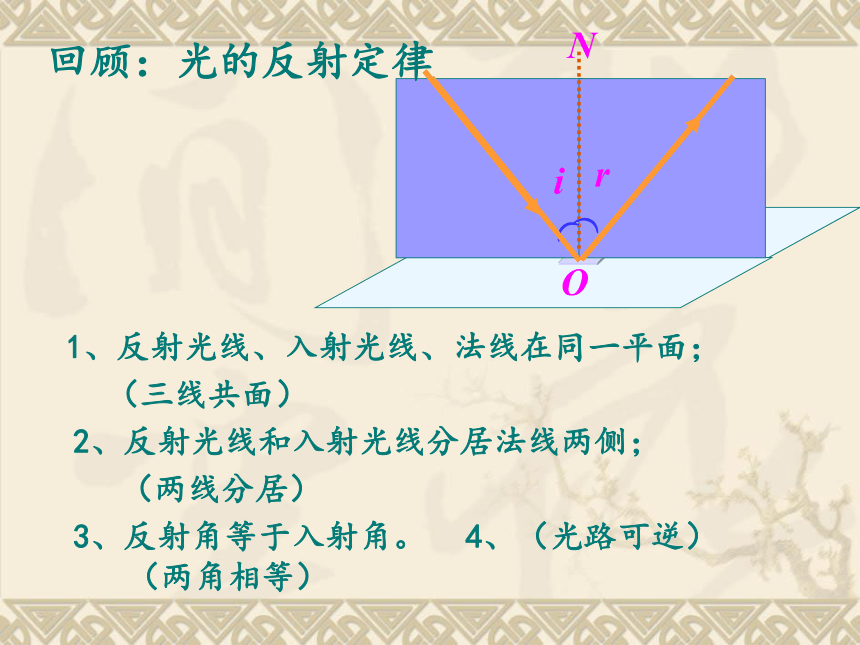

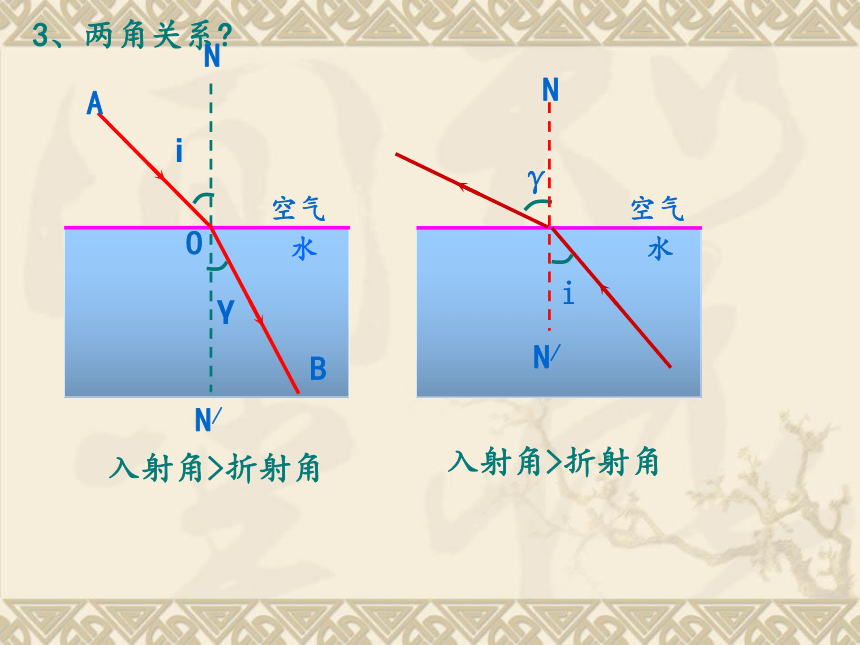

课件22张PPT。第4节 光的折射回顾: 光在同一种均匀介质中是沿直线传播的,那么,当光从一种介质进入另一种介质时会发生什么事?入射光线(射向界面的光线)1、定义:光从一种介质斜射入另一种介质时,传播方向会发生偏折这种现象叫光的折射。折射光线(发生偏折的光线)法线(垂直于界面的辅助线)入射角(入射光线与法线的夹角)折射角(折射光线与法线的夹角)一、光的折射2、物理名词光的折射有什么规律呢?回顾:光的反射定律ONir1、反射光线、入射光线、法线在同一平面;2、反射光线和入射光线分居法线两侧;3、反射角等于入射角。(三线共面)(两线分居)(两角相等)4、(光路可逆)1、折射光线、入射光线、法线在同一平面2、折射光线和入射光线分居法线两侧(两光线在不同介质中)(三线共面)(两线分居)4、光路可逆3、两角关系?二、光的折射规律入射角>折射角3、两角关系?入射角>折射角入射角>折射角3、两角关系课本82页:光从空气斜射入水中或其他介质中时,折射光线向法线偏折,折射角小于入射角。当光从水中或其他介质斜射入空气中时,折射光线向法线方向远离,折射角大于入射角。光线从空气进入玻璃1、折射光线、入射光线、法线在同一平面2、折射光线和入射光线分居法线两侧(两光线在不同介质中)(三线共面)(两线分居)4、光路可逆3、光线与法线的夹角关系:∠气体>∠液体>∠固体5、当入射角增大时,折射角也增大;当入射角减小时,折射角也减小6、当光线从空气垂直射入水中时,光的传播方向不变。二、光的折射规律三、生活中的折射现象插入水中的筷子会怎么样? 筷子反射的光线在水面处发生折射后进入眼睛。讨论:怎样才能叉到鱼 鱼的实际位置在我们看到的虚像的下方。光经过不均匀的大气层发生了折射。海市蜃楼海市蜃楼SS′地平线的秘密 刚从地平线升上来的太阳,其实际位置在地平线的下方。课堂小结一、光的折射

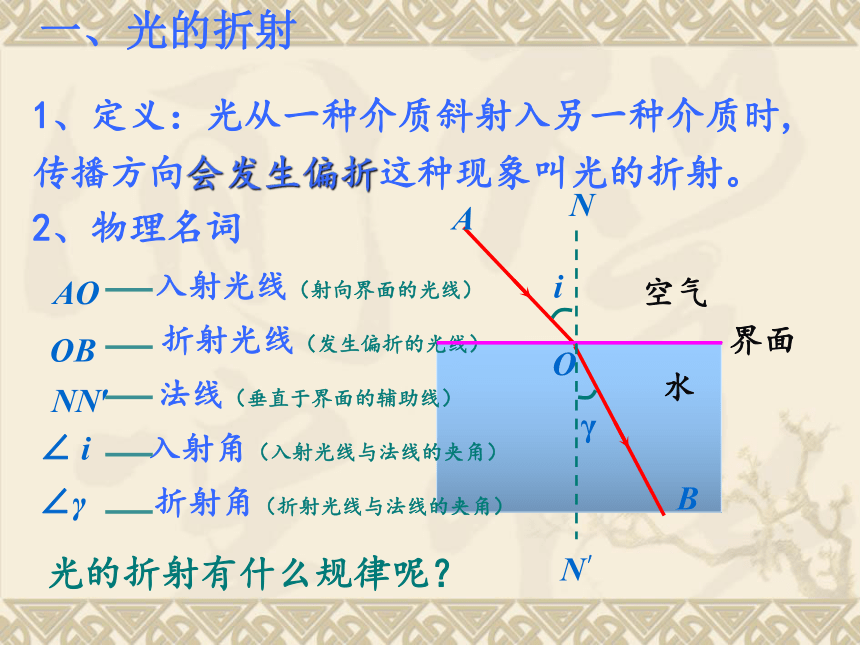

1、定义:光从一种介质斜射入另一种介质时,传播方向会发生偏折这种现象叫光的折射。
2、物理名词
入射光线、折射光线、法线、入射角、折射角

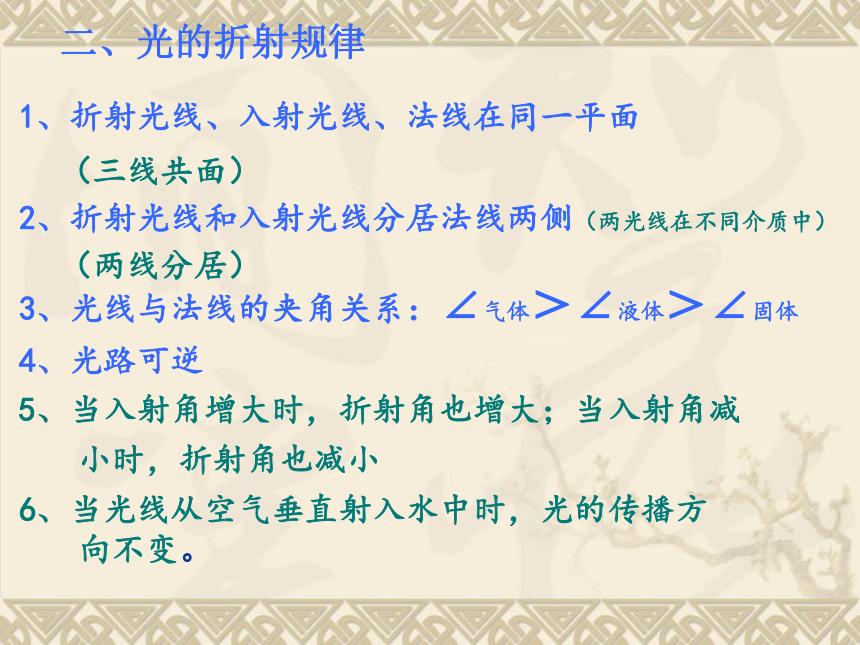

二、光的折射规律
1、折射光线、入射光线、法线在同一平面(三线共面)
2、折射光线和入射光线分居法线两侧(两线分居)
3、光线与法线的夹角关系:∠气体>∠液体>∠固体
4、光路可逆
三、生活中的折射现象1、如图所示的四种现象中,属于光的折射现象的是( )
?B2、下列现象由光的折射形成的是( )
A.桥在水中形成“倒影”
B.手在灯光下形成影子
C.池水看起来比实际浅
D.汽车后视镜可扩大视野
3、如图所示,正确表示光从水斜射入空气中的光路是( )C A 4、如图所示,岸边的渔民看到水中的“鱼”,实际上是由于光的 形成的鱼的
像;有经验的渔民知道,用鱼叉插鱼时要朝着所看到的“鱼”更 (选填“深”或“浅”)一些的位置插去,才能插到鱼。
折射 虚 深 5、 如图所示,小明将一枚硬币放在碗的底部,眼睛在A处恰好看不到它.
(1)小明看不到硬币,这是因为光在均匀介质中沿
传播;
(2)将平面镜放到碗边适当的位置,小明在A处通过平面镜看到了硬币的虚像,这是利用了光的
现象;
(3)沿碗壁缓缓向碗中加水,小明在A处也能看到硬币的虚像,这是利用了光的 现象反射 直线 折射 6、一束光在玻璃和空气的界面上发生反射和折射时,它们的光路图如图所示,其中________是界面,________侧是玻璃,________是入射光线________是反射光线,________是折射光线。NN` 右 BO OC OA 8、请你在图中大致画出小明在岸上B点观察池底A点的光路图。 7、 完成如图所示的折射光路图。9、在探究“光从空气斜射入水和油时,哪种液体对光的偏折本领较大”的实验中,小明提出如下实验方案:先让一束入射光从空气直接斜射入透明的空水槽中,记录下光斑位置(如图所示);接着分别倒入水和油,记录对应的光斑位置,再通过分析就可得到实验结论.经讨论,同学们认为这一方案是可行的,于是进行了探究实验.
(1)要实现探究目标,他们应选择图中
的 (选填字母序号)两图示实验;B、D B.D(2)实验时,同学们在水槽底部贴上一把自制纸质刻度尺,这样做的目的是为了 。
(3)某小组同学正确实验后,所记录的三次光斑的相对位置如图所示,经分析可知:光从空气斜射入水和油时, 对光的偏折本领较大。记录每一次光斑的位置 油
