电流与电压、电阻的关系 （习题课）

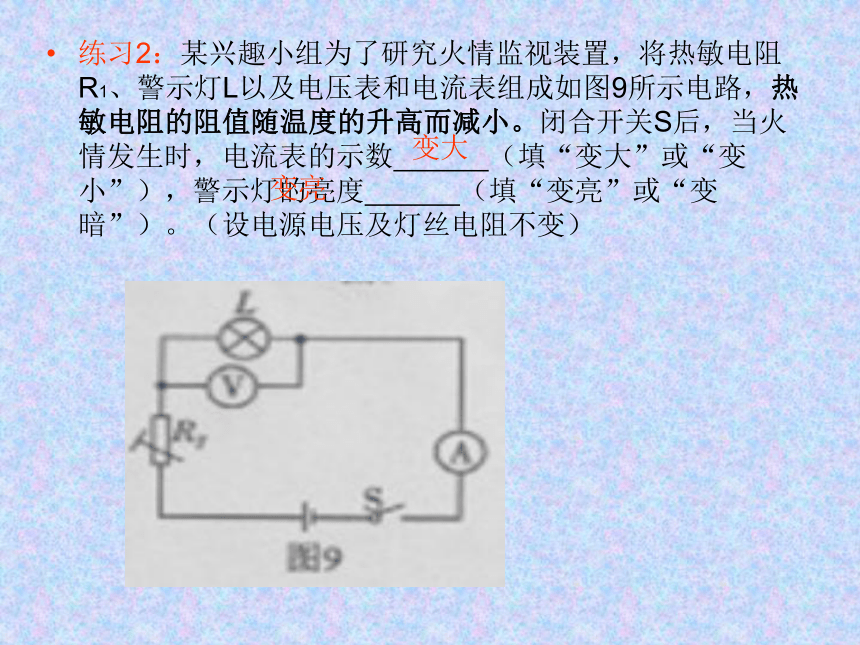

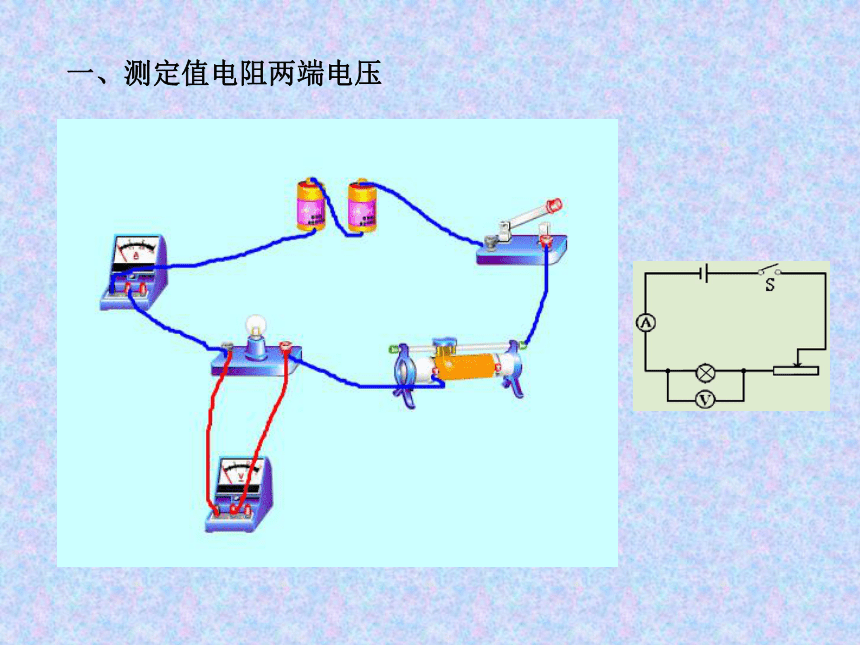

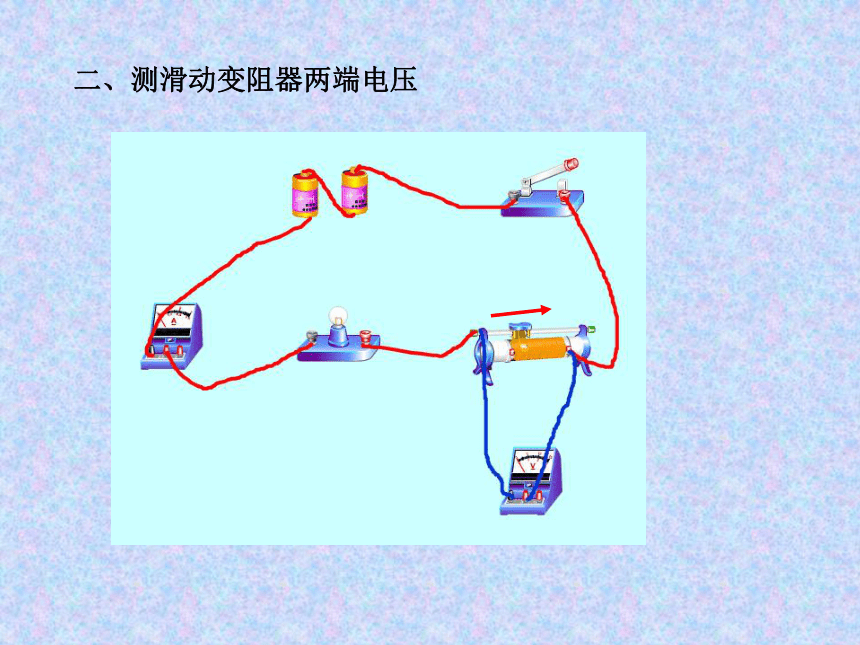

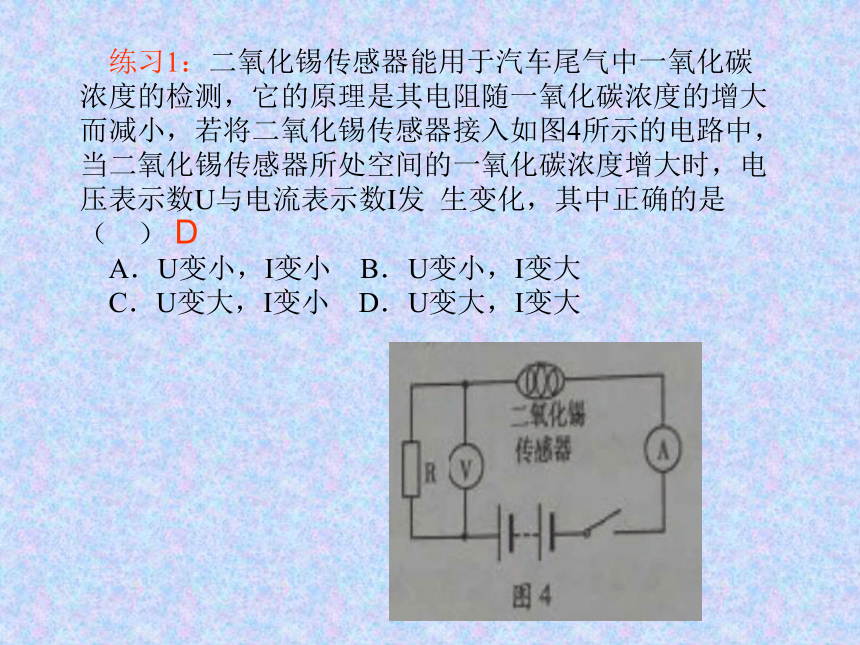

课件27张PPT。孝丰镇中学 汤勇电流和电压的变化一、测定值电阻两端电压练习1：二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其电阻随一氧化碳浓度的增大而减小，若将二氧化锡传感器接入如图4所示的电路中，当二氧化锡传感器所处空间的一氧化碳浓度增大时，电压表示数U与电流表示数I发 生变化，其中正确的是（ ）
A．U变小，I变小 B．U变小，I变大
C．U变大，I变小 D．U变大，I变大

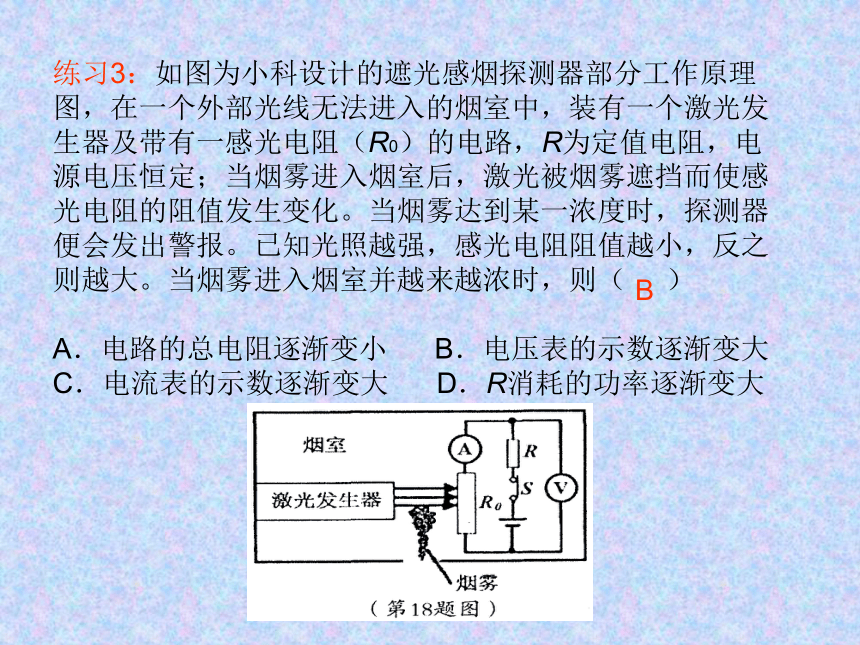

D练习2：某兴趣小组为了研究火情监视装置，将热敏电阻R1、警示灯L以及电压表和电流表组成如图9所示电路，热敏电阻的阻值随温度的升高而减小。闭合开关S后，当火情发生时，电流表的示数 （填“变大”或“变小”），警示灯的亮度 （填“变亮”或“变暗”）。（设电源电压及灯丝电阻不变）变大变亮二、测滑动变阻器两端电压如图所示，电源电压保持不变。闭合开关，当滑动变阻器的滑片P向左移动时，电流表示数将________，电压表示数将___________。(填“变大”、“不变”或“变小”)图12变大变小练习3：如图为小科设计的遮光感烟探测器部分工作原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一感光电阻（R0）的电路，R为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化。当烟雾达到某一浓度时，探测器便会发出警报。已知光照越强，感光电阻阻值越小，反之则越大。当烟雾进入烟室并越来越浓时，则（ ）
A．电路的总电阻逐渐变小 B．电压表的示数逐渐变大
C．电流表的示数逐渐变大 D．R消耗的功率逐渐变大B练习4：电控调光玻璃能根据光照强度自动调节玻璃的透明度，其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升，若电源电压不变，R0是定值电阻，则下列电路图中符合要求的是（ ）很大三、测电源两端电压在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是
A. A的示数变小，V1的示数不变，V2的示数变小
B. A的示数变大，V1的示数变大，V2的示数变小
C. A的示数变小，V1的示数不变，V2的示数变大
D. A的示数变大，V1的示数变小，V2的示数变大C四、并联电路电流、电压变化1．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片滑动时，发现电流表A1的示数变大，则
A．滑动变阻器的滑片在向左滑动
B．电压表V的示数变大
C．电流表A的示数变小

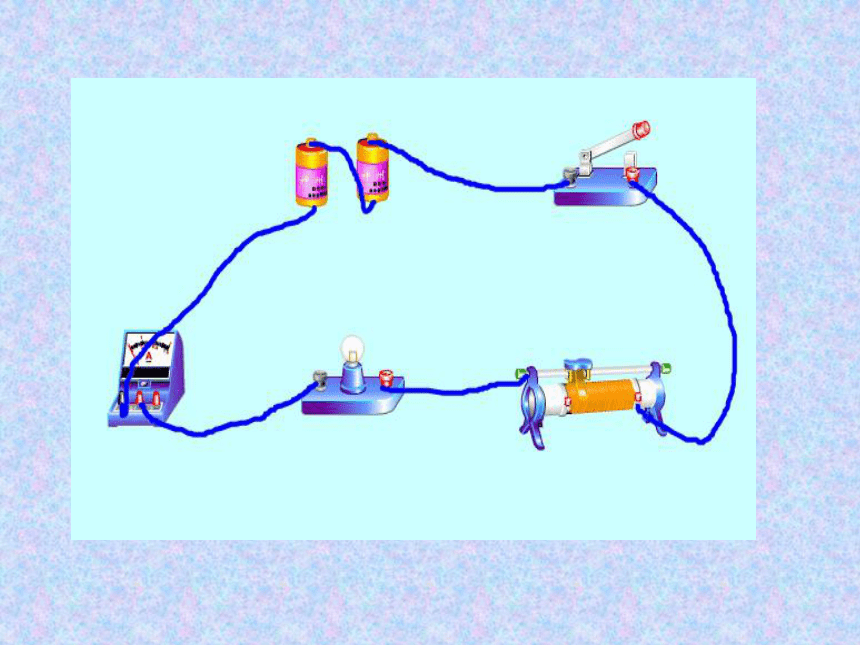

D．电压表V与电流表A1示数的比值变大1如图所示，电源电压恒定不变，闭合开关K，当滑动变阻器的滑片P向右移动时，电流表A的示数将 。电压表的示数将 （选填“变小”、“不变”或“变大”） 五、电路故障中电流、电压变化测小灯泡额定功率，电路连接时要注意什么？1、注意电流表、电压表的正负接线柱连接及选择的量程
2、连接时开关要断开
3、滑动变阻器连接要“一上一下”，滑片应在阻值最大处小灯泡短路小灯泡断路电流表、伏特表位置互换测小灯泡额定功率实验中常见故障小灯泡短路小灯泡断路A表、V表位置互换变大不亮无示数很大不亮不亮无示数无示数很大1、如图所示的电路，开关s闭合后，滑动变阻器滑片P向右滑动的过程中，有关电流表、电压表的读数以及灯泡亮度的变化，下列说法中正确的是
A．电流表的读数变大，电压表的读数变小，灯泡变暗
B.电流表的读数变小，电压表的读数变大，灯泡变亮

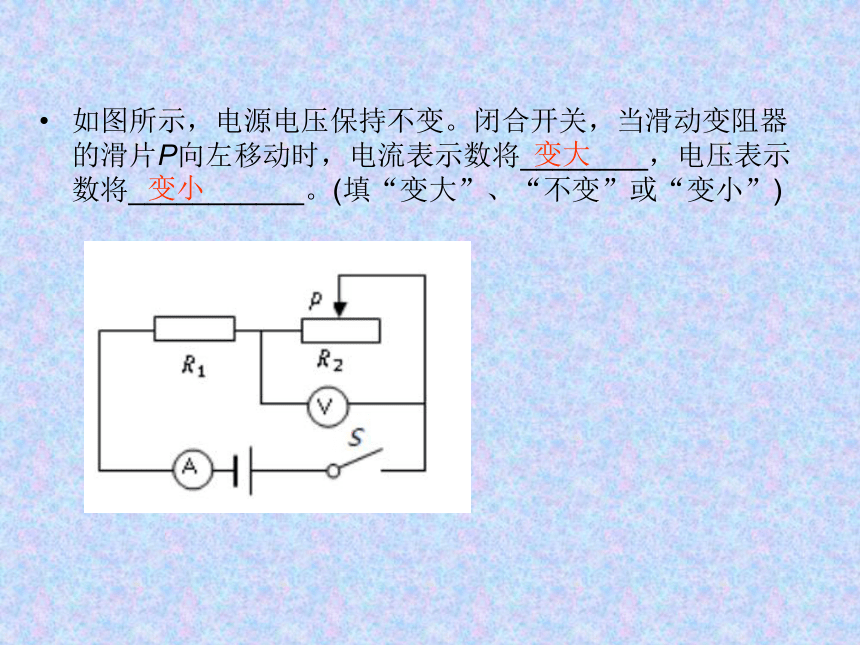

C.电流表、电压表的读数都变小，灯泡变暗
D.电流表、电压表的读教都变大，灯泡变亮C2、如图5所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构。电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端。L是一个电阻不变的指示灯，力量计由一个电流表改装而成。使用时，先闭合开关S，再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上。有关此握力计下列的说法中正确的是
A.握力越大灯泡越亮，力量计的示数越大
B．改装成的力量计的零刻度线就是原电流表的零刻度线
C.握力越大电路总电阻越大，总电流越小
D．握力越大，弹簧的长度越长；握力越小，弹簧长度越短C3、如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时( )
A.电流表示数变大，电压表与电流表示数之比变大
B.电流表示数变小，电压表与电流表示数之比不变
C.电流表示数变大，电压表与电流表示数之比不变
D.电压表示数变大，电压表与电流表示数之比变大
B4、小军采用下图的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（ ）
A. 保持变阻器滑片不动
B．将变阻器滑片向右移动
C．将变阻器滑片向左移动
D．更换阻值更大的滑动变阻器。B5、如图所示，电源电压保持不变，当电键S闭合，滑动变阻器的滑片P向右滑动时，下列说法正确的是（ ）
A．V1示数减小，V2示数增大 B．V1示数增大，V2示数增大
C．V1示数减小，V2示数减小 D．V1示数增大，V2示数减小 6、小明观察了市场上的测重仪后，设计?了如图7所示四个电路（R是定值电阻，R1是滑动变阻器，）可以测量人体重的电路是（????????????）A在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10。
（1）小叶同学闭合开关，移动滑片P到某一点时，电压表示数(如图(2)所示)为 V，若他想测量小灯泡的额定功率，应将图(1)中滑片P向 (填“A”或“B”)端移动，使电压表的示数为2.5V。
（2）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图(3)所示的I--U图像，根据图像信息，可计算出小灯泡的额定功率是 w。
（3）如果小灯泡短路，电流表 示数，电压表 示数。（有或无）练习5：为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图21甲所示。当酒精气体的浓度为0时，R1的电阻为60 Ω。在图21乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω。求：
(1) 当被检测者的酒精气体的浓度为0时，电压的示数是多少；
(2)现在国际公认的酒驾标准是0.2mg/ml <酒精气体浓度<0.8mg/ml，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾。
