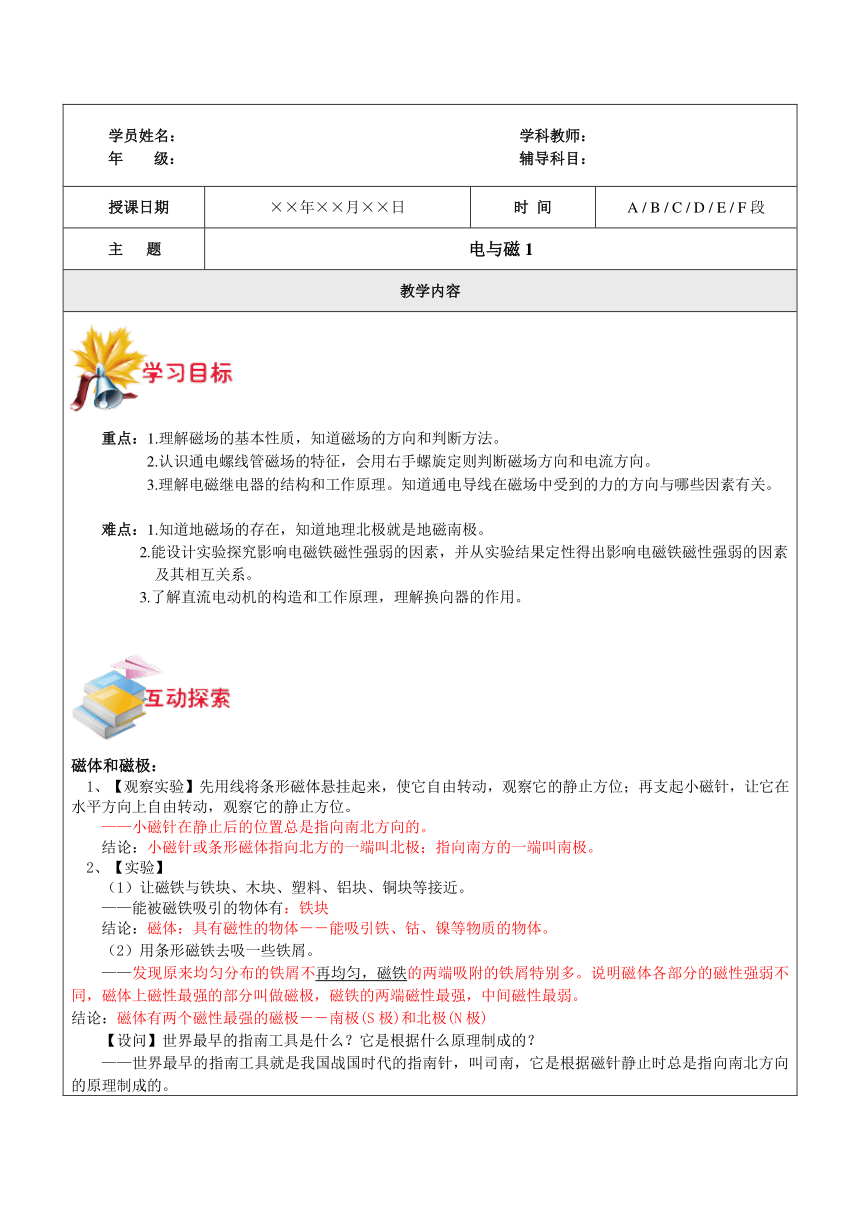

浙教版科学八年级下册期末复习教案第1讲-电与磁（一）

学员姓名：
学科教师：年
级：
辅导科目：
授课日期
××年××月××日
时
间
A
/
B
/
C
/
D
/
E
/
F段
主
题
电与磁1
教学内容
( http: / / www.21cnjy.com )重点：1.理解磁场的基本性质，知道磁场的方向和判断方法。
2.认识通电螺线管磁场的特征，会用右手螺旋定则判断磁场方向和电流方向。
3.理解电磁继电器的结构和工作原理。知道通电导线在磁场中受到的力的方向与哪些因素有关。
难点：1.知道地磁场的存在，知道地理北极就是地磁南极。
2.能设计实验探究影响电磁铁磁性强弱的因素，并从实验结果定性得出影响电磁铁磁性强弱的因素
及其相互关系。
3.了解直流电动机的构造和工作原理，理解换向器的作用。
( http: / / www.21cnjy.com )磁体和磁极：1、【观察实验】先用线将条形磁体悬挂起来，使它自由转动，观察它的静止方位；再支起小磁针，让它在水平方向上自由转动，观察它的静止方位。——小磁针在静止后的位置总是指向南北方向的。结论：小磁针或条形磁体指向北方的一端叫北极；指向南方的一端叫南极。2、【实验】（1）让磁铁与铁块、木块、塑料、铝块、铜块等接近。——能被磁铁吸引的物体有：铁块结论：磁体：具有磁性的物体－－能吸引铁、钴、镍等物质的物体。（2）用条形磁铁去吸一些铁屑。——发现原来均匀分布的铁屑不再均匀，磁铁
( http: / / www.21cnjy.com )的两端吸附的铁屑特别多。说明磁体各部分的磁性强弱不同，磁体上磁性最强的部分叫做磁极，磁铁的两端磁性最强，中间磁性最弱。结论：磁体有两个磁性最强的磁极－－南极(S极)和北极(N极)【设问】世界最早的指南工具是什么？它是根据什么原理制成的？——世界最早的指南工具就是我国战国时代的指南针，叫司南，它是根据磁针静止时总是指向南北方向的原理制成的。

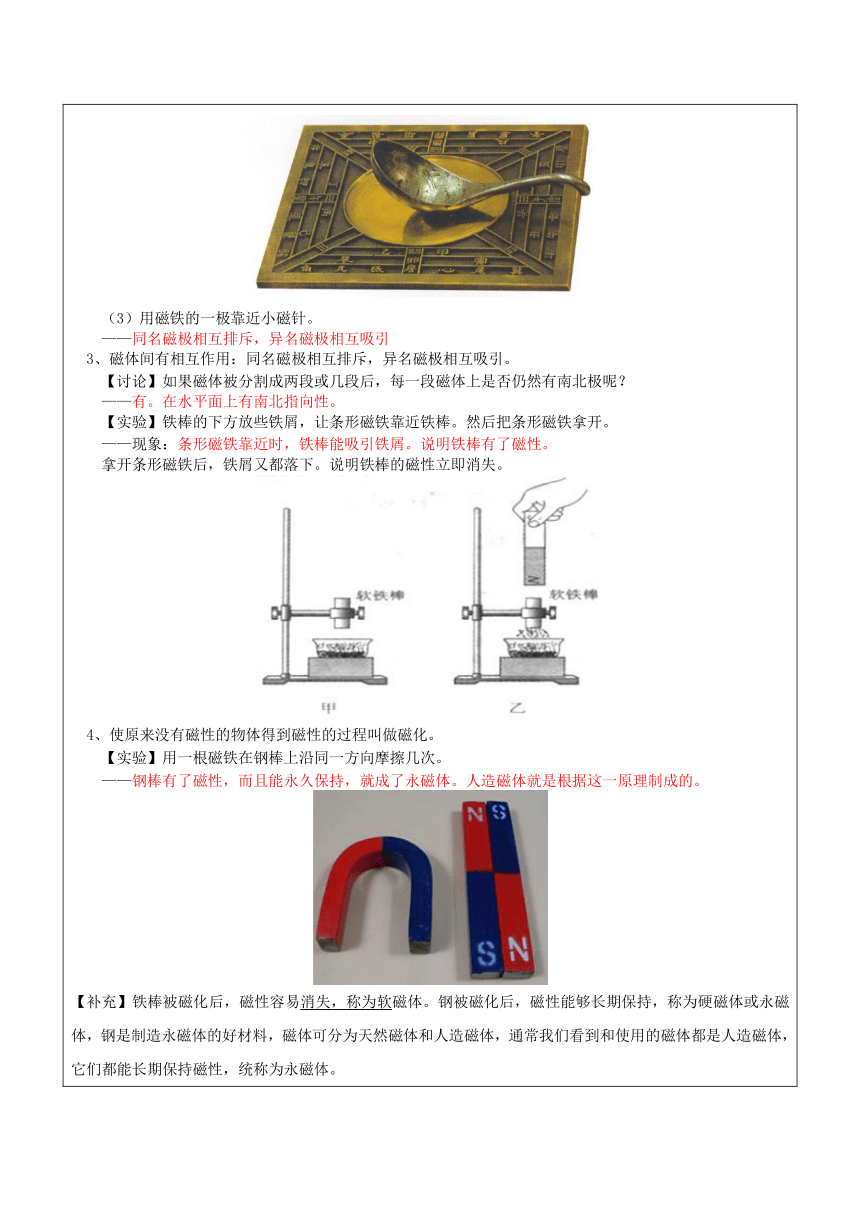

( http: / / www.21cnjy.com )（3）用磁铁的一极靠近小磁针。——同名磁极相互排斥，异名磁极相互吸引3、磁体间有相互作用：同名磁极相互排斥，异名磁极相互吸引。【讨论】如果磁体被分割成两段或几段后，每一段磁体上是否仍然有南北极呢？——有。在水平面上有南北指向性。【实验】铁棒的下方放些铁屑，让条形磁铁靠近铁棒。然后把条形磁铁拿开。——现象：条形磁铁靠近时，铁棒能吸引铁屑。说明铁棒有了磁性。拿开条形磁铁后，铁屑又都落下。说明铁棒的磁性立即消失。
( http: / / www.21cnjy.com )4、使原来没有磁性的物体得到磁性的过程叫做磁化。【实验】用一根磁铁在钢棒上沿同一方向摩擦几次。——钢棒有了磁性，而且能永久保持，就成了永磁体。人造磁体就是根据这一原理制成的。
( http: / / www.21cnjy.com )【补充】铁棒被磁化后，磁性容易消失，称为软
( http: / / www.21cnjy.com )磁体。钢被磁化后，磁性能够长期保持，称为硬磁体或永磁体，钢是制造永磁体的好材料，磁体可分为天然磁体和人造磁体，通常我们看到和使用的磁体都是人造磁体，它们都能长期保持磁性，统称为永磁体。

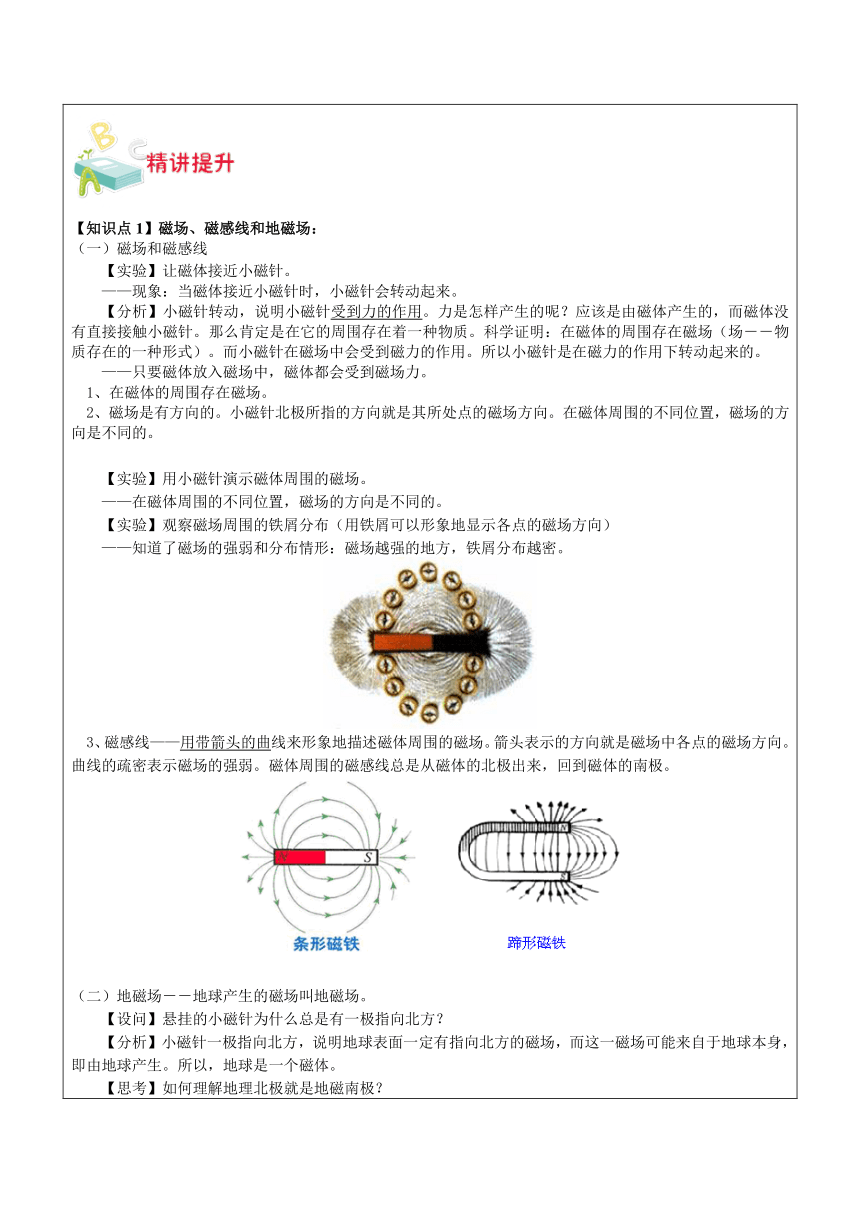

( http: / / www.21cnjy.com )【知识点1】磁场、磁感线和地磁场：（一）磁场和磁感线【实验】让磁体接近小磁针。——现象：当磁体接近小磁针时，小磁针会转动起来。【分析】小磁针转动，说明小磁针受到力的作用
( http: / / www.21cnjy.com )。力是怎样产生的呢？应该是由磁体产生的，而磁体没有直接接触小磁针。那么肯定是在它的周围存在着一种物质。科学证明：在磁体的周围存在磁场（场－－物质存在的一种形式）。而小磁针在磁场中会受到磁力的作用。所以小磁针是在磁力的作用下转动起来的。——只要磁体放入磁场中，磁体都会受到磁场力。1、在磁体的周围存在磁场。2、磁场是有方向的。小磁针北极所指的方向就是其所处点的磁场方向。在磁体周围的不同位置，磁场的方向是不同的。【实验】用小磁针演示磁体周围的磁场。——在磁体周围的不同位置，磁场的方向是不同的。【实验】观察磁场周围的铁屑分布（用铁屑可以形象地显示各点的磁场方向）——知道了磁场的强弱和分布情形：磁场越强的地方，铁屑分布越密。
( http: / / www.21cnjy.com )3、磁感线——用带箭头的曲
( http: / / www.21cnjy.com )线来形象地描述磁体周围的磁场。箭头表示的方向就是磁场中各点的磁场方向。曲线的疏密表示磁场的强弱。磁体周围的磁感线总是从磁体的北极出来，回到磁体的南极。

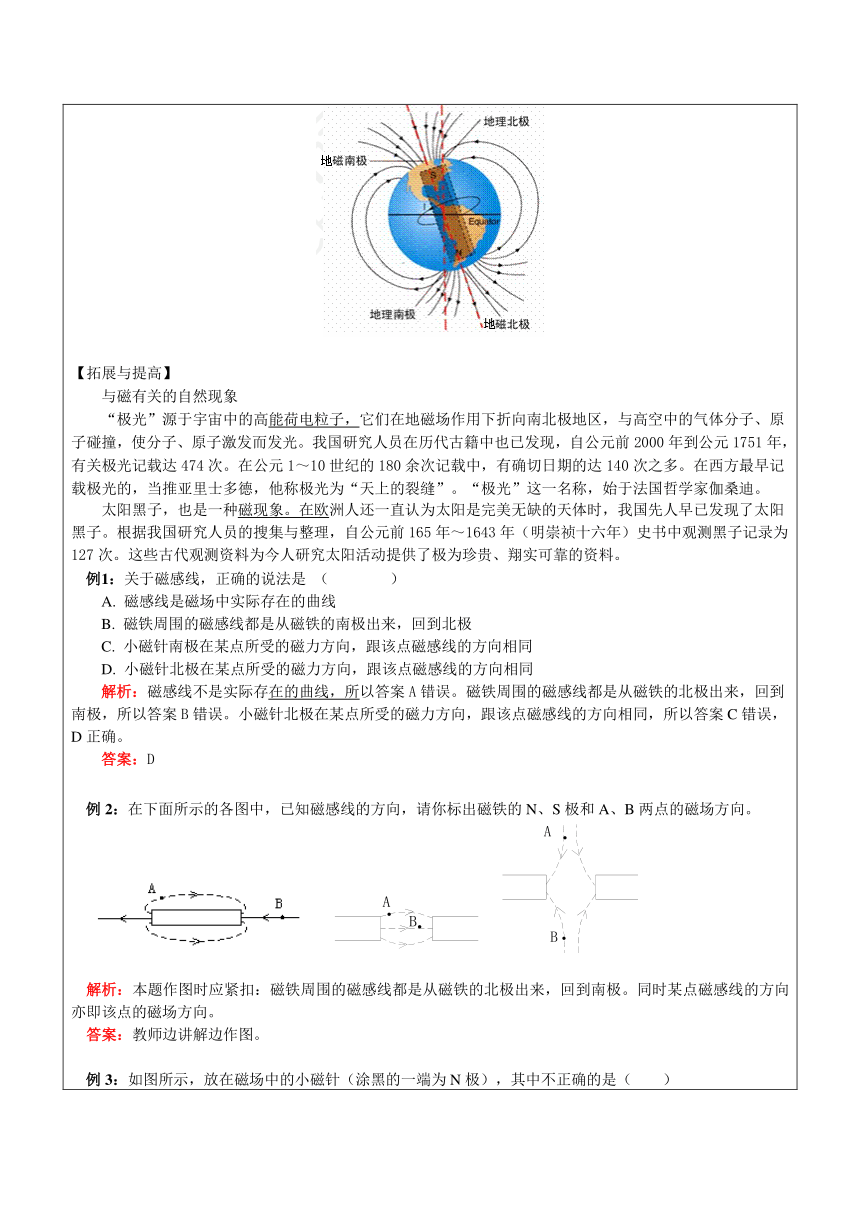

( http: / / www.21cnjy.com )（二）地磁场－－地球产生的磁场叫地磁场。【设问】悬挂的小磁针为什么总是有一极指向北方？【分析】小磁针一极指向北方，说明地球表面一定有指向北方的磁场，而这一磁场可能来自于地球本身，即由地球产生。所以，地球是一个磁体。【思考】如何理解地理北极就是地磁南极？
( http: / / www.21cnjy.com )【拓展与提高】与磁有关的自然现象
　　“极光”源于宇宙中的高能荷电粒子，
( http: / / www.21cnjy.com )它们在地磁场作用下折向南北极地区，与高空中的气体分子、原子碰撞，使分子、原子激发而发光。我国研究人员在历代古籍中也已发现，自公元前2000年到公元1751年，有关极光记载达474次。在公元1～10世纪的180余次记载中，有确切日期的达140次之多。在西方最早记载极光的，当推亚里士多德，他称极光为“天上的裂缝”。“极光”这一名称，始于法国哲学家伽桑迪。
　　太阳黑子，也是一种磁现象。在欧
( http: / / www.21cnjy.com )洲人还一直认为太阳是完美无缺的天体时，我国先人早已发现了太阳黑子。根据我国研究人员的搜集与整理，自公元前165年～1643年（明崇祯十六年）史书中观测黑子记录为127次。这些古代观测资料为今人研究太阳活动提供了极为珍贵、翔实可靠的资料。例1：关于磁感线，正确的说法是
（
）A.
磁感线是磁场中实际存在的曲线B.
磁铁周围的磁感线都是从磁铁的南极出来，回到北极C.
小磁针南极在某点所受的磁力方向，跟该点磁感线的方向相同D.
小磁针北极在某点所受的磁力方向，跟该点磁感线的方向相同解析：磁感线不是实际存在的曲线，所
( http: / / www.21cnjy.com )以答案A错误。磁铁周围的磁感线都是从磁铁的北极出来，回到南极，所以答案B错误。小磁针北极在某点所受的磁力方向，跟该点磁感线的方向相同，所以答案C错误，D正确。答案：D例2：在下面所示的各图中，已知磁感线的方向，请你标出磁铁的N、S极和A、B两点的磁场方向。
( http: / / www.21cnjy.com )
解析：本题作图时应紧扣：磁铁周围的磁感线都是从磁铁的北极出来，回到南极。同时某点磁感线的方向亦即该点的磁场方向。答案：教师边讲解边作图。例3：如图所示，放在磁场中的小磁针（涂黑的一端为N极），其中不正确的是（
）A.
B.
C.
D.

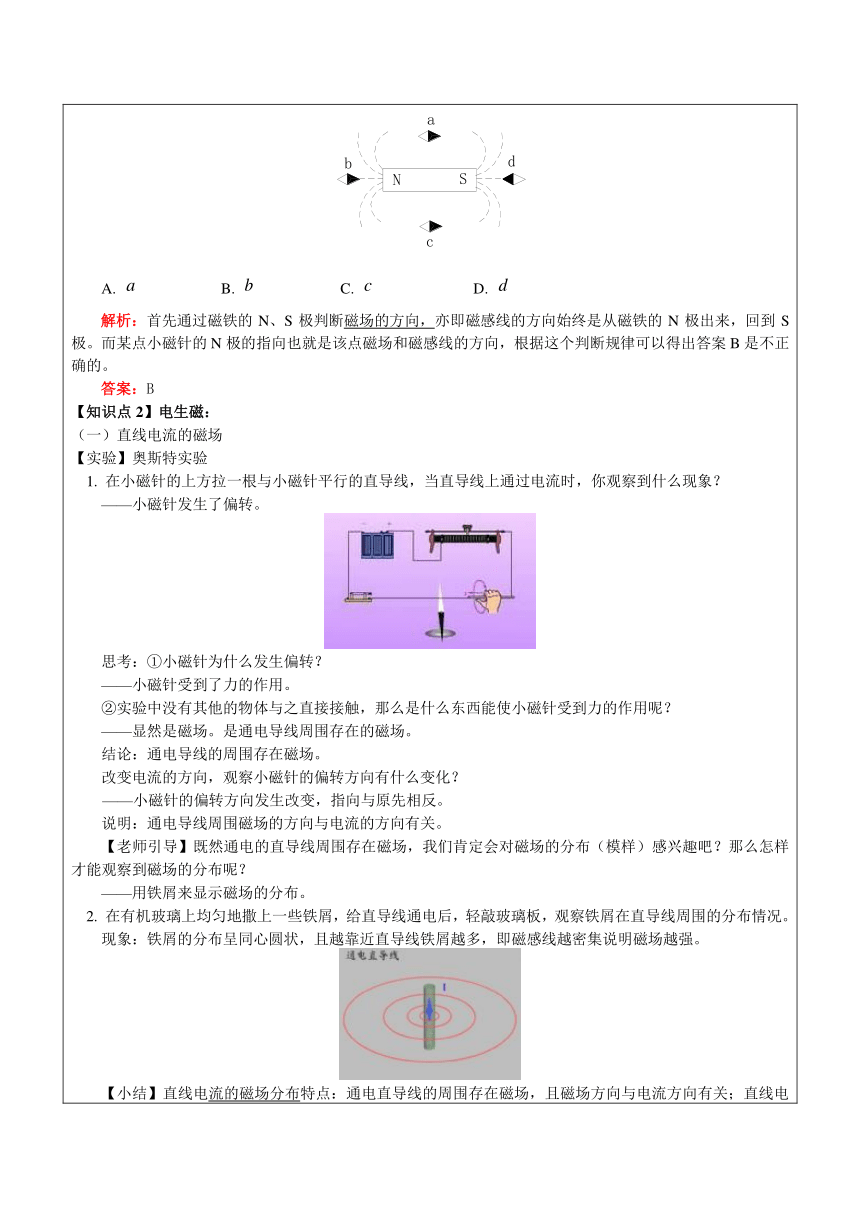

解析：首先通过磁铁的N、S极判断磁场的方向，
( http: / / www.21cnjy.com )亦即磁感线的方向始终是从磁铁的N极出来，回到S极。而某点小磁针的N极的指向也就是该点磁场和磁感线的方向，根据这个判断规律可以得出答案B是不正确的。答案：B【知识点2】电生磁：（一）直线电流的磁场【实验】奥斯特实验1.
在小磁针的上方拉一根与小磁针平行的直导线，当直导线上通过电流时，你观察到什么现象？——小磁针发生了偏转。
( http: / / www.21cnjy.com )思考：①小磁针为什么发生偏转？——小磁针受到了力的作用。②实验中没有其他的物体与之直接接触，那么是什么东西能使小磁针受到力的作用呢？——显然是磁场。是通电导线周围存在的磁场。结论：通电导线的周围存在磁场。改变电流的方向，观察小磁针的偏转方向有什么变化？——小磁针的偏转方向发生改变，指向与原先相反。说明：通电导线周围磁场的方向与电流的方向有关。【老师引导】既然通电的直导线周围存在磁场，我们肯定会对磁场的分布（模样）感兴趣吧？那么怎样才能观察到磁场的分布呢？——用铁屑来显示磁场的分布。2.
在有机玻璃上均匀地撒上一些铁屑，给直导线通电后，轻敲玻璃板，观察铁屑在直导线周围的分布情况。现象：铁屑的分布呈同心圆状，且越靠近直导线铁屑越多，即磁感线越密集说明磁场越强。
( http: / / www.21cnjy.com )【小结】直线电流的磁场分布
( http: / / www.21cnjy.com )特点：通电直导线的周围存在磁场，且磁场方向与电流方向有关；直线电流磁场的磁感线分布是以导线上各点为圆心的同心圆，距离直线电流越近，磁性越强，反之越弱。（二）通电螺线管的电流【实验一】1.
如果把直导线按一定的方向绕成螺线管后再通电，观察其能否吸引大头针。
( http: / / www.21cnjy.com )——现象：能吸引大头针。结论：通电螺线管周围也存在磁场。2.
在螺线管中插入一根铁棒或一枚铁钉，再观察其吸引大头针的现象。——现象：吸引的大头针更多。
结论：插入铁芯后磁性增强。原因：带铁芯的通电螺线管的磁性比不带铁芯的通电螺线管的磁性要强，是因为铁芯在磁场中被磁化后相当于一根磁铁。【实验二】1.
在穿过螺线管的有机玻璃上均匀地撒上铁屑。通电后轻敲玻璃板，观察铁屑的分布规律。——通电螺线管周围的磁感线跟条形磁铁的磁感线很相似。它的两端相当于两个磁极，磁极的极性可以用小磁针的指向来确定。
( http: / / www.21cnjy.com )2.
改变电流方向，用小磁针探测螺线管的磁极有无变化。——改变电流的方向，螺线管的磁极发生了变化。3.
通电螺线管的磁场特点：与条形磁体的磁场相似，如下图所示：
( http: / / www.21cnjy.com )（三）右手螺旋定则：通电螺线管的磁极方向与电
( http: / / www.21cnjy.com )流方向之间的关系可以用右手螺旋定则（也叫安培定则）来判定。用右手握紧螺线管，让四指弯向螺线管中的电流方向，大拇指所指的那一端就是通电螺线管的北极。
( http: / / www.21cnjy.com )判断直线电流周围磁场的方向与电流方向之间的关系：用右手握导线，使大拇指指向电流的方向，则与拇指垂直的其余四指所指的方向就是磁场的方向。【典型例题】例1.
如图所示，通电螺线管与条形磁铁相互吸引的是
（
）
解析：本题关键在于能通过电流方向判断通
( http: / / www.21cnjy.com )电螺线管的磁场极性，然后根据同名磁极相互排斥，异名磁极相互吸引的原理进行判断。通过这个方法可以得出：选项A中的螺线管左端为N极，所以与条形磁铁相互排斥；选项B中的螺线管左端为N极，所以与条形磁铁相互吸引；同理可以判断选项C和D中也是相互排斥，所以答案选择B。答案：B例2.
闭合开关后，甲、乙两小磁针静止在如图所示位置，它们的南极分别是（
）
A.
a端和c端
B.
b端和d端
C.
a端和d端
D.
b端和c端
( http: / / www.21cnjy.com )解析：本题同样是考查同学们对右手螺旋定
( http: / / www.21cnjy.com )则的运用，从电流方向可以判断通电螺线管的左端为S极，右端为N极，再根据磁体间的相互作用规律，可知甲、乙两小磁针的南极为b端和c端。所以答案选择D。答案：D例3.
通电线圈在磁场中转过一个角度，最后停在某个位置，这个位置是（
）A.
不受磁场力作用的位置
B.
处在受平衡力的位置C.
电路中无电流的位置
D.
线圈所在平面与磁感线平行的位置解析：本题重在考查同学们对磁体间的相互作用和二力平衡知识的理解。因为通电线圈在磁场中一定受到磁场力的作用，而通电线圈要能停在某个位置，说明是处于静止状态，由二力平衡知识知道，它一定处在受平衡力的位置，但可能不止有一对平衡力，有可能有多对平衡力同时作用，所以答案选择B。答案：B【知识点3】电磁铁的应用：（一）电磁铁1.
什么是电磁铁？——带铁芯的通电螺线管就是电磁铁。2.
电磁铁和普通的磁铁有什么不同？——电磁铁的磁场由电流产生，可以通过控制电流的通断来实现磁性的有无。3.
铁芯为什么是用软铁制成，而不是用钢制成？——因为断电后，钢芯要保持原有的磁性。4.
为什么插入铁芯后磁性大大加强？——铁芯在磁场中被磁化后相当于一根磁铁。5.
电磁铁的应用①电铃：
( http: / / www.21cnjy.com )工作原理：电路闭合，电磁铁吸引弹性
( http: / / www.21cnjy.com )片，使铁锤向铁铃方向运动，铁锤打击铁铃而发出声音，同时电路断开，电磁铁没有了磁性，铁锤又被弹回，电路闭合。如此不断重复，电铃便发出持续的铃声。②电磁选矿机：磁铁矿能被吸引
( http: / / www.21cnjy.com )
③电磁起重机：吸引铁质货物和集装箱，通过电流的通断来控制吸放，通过电流的大小来调节所吸货物的质量。④电磁继电器：电磁继电器是由电磁铁控制的自动开关。使用电磁继电器可用低电压和弱电流来控制高电压和强电流，实现远距离操作。
( http: / / www.21cnjy.com )分析讨论：以上这个电路由哪几部分组成？每个部分各有哪些器材？——由低压电源、电磁铁、恢复弹簧、开关组
( http: / / www.21cnjy.com )成了控制电路；由电动机、高压电源、指示灯和电磁继电器的触头组成工作电路。与此结构相类似的其他一些电路还有（如下图所示）
( http: / / www.21cnjy.com )⑤磁悬浮列车：磁悬浮列车是一种采用无
( http: / / www.21cnjy.com )接触的电磁悬浮、导向和驱动系统的磁悬浮高速列车系统。它的速度可达到500km/h以上，是当今世界上最快的地面客运交通工具，具有速度快、爬坡能力强、能耗低、运行时噪音小、安全舒适、不燃油、污染少等优点。并且它采用高架方式，占用的耕地很少。磁悬浮列车意味着这些火车利用磁的基本原理悬浮在导轨上来代替旧的钢轮和轨道列车。磁悬浮技术利用电磁力将整个列车车厢托起，摆脱了讨厌的摩擦力和令人不快的噪声，实现与地面无接触、无燃料的快速“飞行”。
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )（二）信息的磁记录信息通过磁性物质的磁化来记录声信息、图像信息（如磁带、录像带、软盘、U盘等）。
( http: / / www.21cnjy.com )（三）探究影响通电螺线管磁性强弱的因素1.
猜想影响电磁铁磁性强弱的因素：①电磁铁由哪些东西组成？——通电螺线管和铁芯。②我们已经知道铁芯能使磁性增强，那么通电螺线管本身的哪些元素可能会影响电磁铁的磁性强弱？影响电磁铁磁性强弱的因素可能有：是否带铁芯、电流的大小、螺线管的长度、导线的粗细、线圈的匝数。2.
基本研究方法：控制变量法让螺线管长度、导线的粗细、线圈的匝数不变，改变线圈中的电流大小，研究当电流逐渐变大时，电磁铁的磁性如何变化。或者控制其他变量。3.
实验方案设计：应将电源、开关、滑动变阻器、电流表与电磁铁连成串联电路
( http: / / www.21cnjy.com )用什么来判断电磁铁的磁性强弱？——通过观察电磁铁吸引大头针的多少或电磁铁吸引铁块使弹簧秤伸长长度来判断。将实验器材连接好，检查电路无误后进行实验：①将开关合上或打开，观察通电、断电时，电磁铁对大头针的吸引情况，判断电磁铁磁性的有无。②将开关合上，调节滑动变阻器，使电流增大或减小（观察电流表指针的示数），从电磁铁吸引大头针的情况对比电磁铁磁性强弱的变化。③将开关合上，使电路中的电流不变（电流表的示数不变）改变电磁铁的接线，增加通电线圈的匝数，观察电磁铁磁性强弱的变化。实验小结：　1.
电磁铁通电时有磁性，断电时没有磁性。　2.
对于同一个电磁铁，通过电磁铁的电流越大，它的磁性越强。　3.
在电流一定时，外形相同的螺线管，线圈匝数越多，它的磁性越强。【典型例题】例1.
在探究电磁铁的实验中，小明利用
( http: / / www.21cnjy.com )相同规格的大铁钉和漆包线自制了两个匝数不同的线圈，连接电路如图所示。闭合开关，调整变阻器滑片使电流保持不变，观察电磁铁吸引大头针数目的多少.
这一实验的目的是研究电磁铁的磁性与哪个因素有关（
）
　　A.
电磁铁的极性
B.
线圈的匝数　　C.
电流的方向
D.
电流的大小
( http: / / www.21cnjy.com )解析：本题主要考查同学们对于实
( http: / / www.21cnjy.com )验变量的分析，因为这两个线圈组成了串联电路，所以通过它们的电流相等，只有两个线圈的匝数不同，所以这一实验的目的是研究电磁铁的磁性与线圈匝数的关系，所以选择答案B。答案：B例2.
如图所示是一种水位自动报警器的原理图，水位到达A时该报警器自动报警.
此时（
）A.
红灯亮
B.
绿灯亮
C.
红、绿灯同时亮
D.
红、绿灯都不亮
( http: / / www.21cnjy.com )解析：当水位到达A时，因为不纯净的水是
( http: / / www.21cnjy.com )导体，所以就构成了一个通路，使电磁铁产生磁性，把长铁条吸下，接通下面的触点，使红灯形成通路，从而使红灯亮，绿灯灭，达到报警作用。答案：A例3.
电磁铁通电后，吸引软铁a使弹簧伸长，如图所示，当滑动变阻器滑片P向右移动时（
）
A.
弹簧伸长增加，电流表示数变大
B.
弹簧伸长增加，电流表示数变小
C.
弹簧伸长减小，电流表示数变小D.
弹簧伸长减小，电流表示数变大
( http: / / www.21cnjy.com )解析：本题综合考查了电磁学的知识。当滑动变
( http: / / www.21cnjy.com )阻器滑片P向右移动时，滑动变阻器接入电路的电阻增大，则电路中的电流减小，电流表的示数变小，电磁铁的磁性减弱，电磁铁对软铁a的吸引力减小，则弹簧伸长减小，所以选择答案C。答案：C【知识点4】磁场对通电导线和线圈的作用：1.
磁场对通电导线的作用：【实验】磁场对通电导线的作用
( http: / / www.21cnjy.com )（1）当合上开关使导线AB通电时，出现的实验现象：原来静止在导轨上的导体AB会沿导轨运动。实验表明：通电导线在磁场中要受到力的作用。（2）改变电流方向或磁铁的磁极方向时，出现的实验现象：导体AB的运动方向发生改变。实验现象分析：导体AB的运动方向发生改变，说明导体AB所受力的方向发生改变。表示磁场对导体AB的作用力的方向发生改变。即通电导体在磁场里受力的方向，跟电流方向和磁感线方向有关。（3）知识拓展：通电导线在磁
( http: / / www.21cnjy.com )场中所受力的方向的判断（左手定则），判断方法为：伸开左手，让大拇指与其他四指垂直，让磁感线穿过手心，四指指向电流方向，则大拇指所指的方向就是通电导线的受力方向（如下图所示），同时有3道例题作为练习题，同学们自己先试着做一下，然后听老师讲解。
( http: / / www.21cnjy.com )2.
磁场对通电线圈的作用：（1）通电线圈处于下图位置－－线圈平面与磁场平行时，线圈发生转动。对照图分析：由于通电线圈的两条对边中的
( http: / / www.21cnjy.com )电流方向相反，它们在磁场中受到的磁场力的方向也相反且不在一条直线上，在这两个力的作用下线圈会发生转动。
( http: / / www.21cnjy.com )通电线圈处于下图位置——线圈平面与磁场垂直时，线圈不发生转动。对照图分析：当线圈平面与磁场垂直时，这两个力恰好在同一直线上，而且大小相等、方向相反，是平衡力。线圈在这对平衡力作用下可以在该位置保持静止。这个位置叫平衡位置。
( http: / / www.21cnjy.com )（2）通电线圈转到平衡位置时，为什么不立即停下来，而是在平衡位置附近摆动几下才停下来？——通电线圈转到平衡位置前具有一定的速
( http: / / www.21cnjy.com )度，由于惯性它会继续向前运动，但由于这时受到的磁场力及摩擦力等又会使它返回平衡位置，所以它要摆动几下后才停下来。【典型例题】例1.
关于直流电动机模型安装实验中，下列现象能发生的是（
）
A.
将电源两极对调，线圈转动方向不变B.
将磁铁两极对调，线圈转动方向不变C.
将电源和磁铁两极都同时对调，线圈转动方向不变D.
将电源和磁铁两极都同时对调，线圈会反方向转动解析：本题综合考查了通电导体在磁场中的受
( http: / / www.21cnjy.com )力方向与哪些因素有关，前面的知识点中我们学习到，通电导体在磁场中的受力方向与磁场方向和电流方向有关，将电源两极对调就是改变了电流方向，所以线圈的转动方向会改变；将磁铁两极对调，是改变了磁场方向，所以线圈的转动方向会改变；如果将电源和磁铁的两极都同时对调，则线圈转动方向不变。答案选择C。答案：C例2.
如图所示，磁场方向垂直纸面向外，与磁感线方向垂直的三条导线a、b、c中都分别有电流通过，下列说法中错误的是（
）A.
三条导线都受磁场力的作用　　B.
三条导线所受的磁场力方向都相同　　C.
三条导线所受的磁场力方向都不同D.
导线a所受磁场力的方向与电流的方向垂直
( http: / / www.21cnjy.com )解析：本题关键在于考查同学们对左手定则的理解
( http: / / www.21cnjy.com )，虽然中考对这一知识点不作要求，但是同学们如能理解则一定会提高同学们的解题能力。利用左手定则不难判断出导线a所受磁场力的方向是向左，导线b所受磁场力的方向是向下，导线c所受磁场力的方向是向右。所以三根导线受力方向不同，B选项错误，选择答案B。答案：B例3.
通电直导线在磁场中受到的力的方向（　　）A.
跟磁感线方向平行，跟电流方向垂直
B.
跟磁感线方向垂直，跟电流方向平行C.
跟磁感线方向垂直，跟电流方向垂直
D.
跟磁感线方向平行，跟电流方向平行解析：本题考查同学们对“磁场对通电导
( http: / / www.21cnjy.com )线的作用”这一实验的理解，通过回忆实验模型不难想到通电直导线在磁场中受到的力的方向跟磁感线方向垂直，跟电流方向垂直。选择答案C。答案：C【知识点5】直流电动机：【问题】怎样使线圈在转过平衡位置后继续沿原来的方向转动下去？1.
直流电动机靠直流电源供电，是利用通电线圈在磁场里受到力的作用而转动的现象制成的，是把电能转化为机械能的装置。　2.
直流电动机主要由磁铁和线圈组成，此外还有换向器、电刷等。　3.
换向器的作用：每当线圈转过平衡位置时，它能自动改变线圈中的电流方向。　　（1）换向器是怎样实现“换向”的？　　用直流电源给处在磁场中的线圈通电时
( http: / / www.21cnjy.com )，要使线圈能绕轴连续转动的关键，就在于使线圈一转到平衡位置就能自动改变线圈中的电流方向，换向器就是能完成这一任务的装置。①换向器由两个半铜环组成。②当线圈由于惯性稍稍转过平衡位置时，能交
( http: / / www.21cnjy.com )换电刷与换向器的半铜环的接触，从而改变了线圈中的电流方向和受力方向，使线圈仍能按原来的绕向转动。如下图分解：
( http: / / www.21cnjy.com )（2）交流电动机也是依靠通电导体在磁场中所受的力来运转的。和直流电动机一样，都由定子、转子两个基本部分组成。
( http: / / www.21cnjy.com )（3）电动机的优点：构造简单、控制方便、效率高、无污染。学生实验：安装直流电动机模型1）直流电动机模型的安装顺序是从内到外，从下到上的。具体顺序是：支架→线圈（转子）→电刷→磁极（定子）。安装直流电动机模型的要点：①应按一定次序安装；
②电刷与换向器之间的松紧，线圈转子与定子之间的间隙要适中；③安装完毕后用手拨一下转子，观察其运转是否良好，否则应加以调试。
( http: / / www.21cnjy.com )2）改变直流电动机转动方向的方法：改变通过线圈的电流的方向（对调电源两极）或者改变磁感线方向（对调磁铁的两极）。3）改变转速的方法：改变线圈中电流的大小。4）实验步骤：①仔细观察换向器，弄清换向器的作用；②安装直流电动机模型；③画出有关电路图，并按图连接电路；④经检查无误后，闭合开关，调节滑动变阻器至合适位置，观察电动机转动情况。【小结】1.
电动机原理：通电线圈在磁场里受力而转动；2.
直流电动机：利用直流电源供电的电动机叫直流电动机；3.
直流电动机的组成：由磁体、线圈、换向器和电刷组成，实际的电动机由转子和定子两个基本部分组成；4.
换向器的结构和作用：结构：由两个铜半环构成
作用：每当线圈转过平衡位置时，就会自动改变线圈中电流的方向；5.
能量转化：电动机工作时把电能转化为机械能。【典型例题】例1.
我们每一位同学家中所使用的电冰箱、洗衣机、电风扇等用电器都装配有电动机。电动机是根据下列哪种现象制成的：（
）A.
通电导体在磁场中受到力的作用
B.
电流周围存在磁场C.
磁场对放入其中的磁体产生磁力的作用
D.
电磁感应现象解析：本题重在考查电动机的工作原理，从前面的学习中不难得出电动机是根据通电导体在磁场中受到力的作用这一原理制成的。答案选择A。答案：A例2.
在下列家用电器中，应用直流电动机工作的是（
）A.
电熨斗
B.
电冰箱
C.
电吹风
D.
电动剃须刀解析：本题主要考查同学们对于直流电
( http: / / www.21cnjy.com )动机和交流电动机的理解，电熨斗是利用电热器工作的，不属于电动机。电冰箱中的压缩机和电吹风中的电动机利用的是交流电，所以是交流电动机。电动剃须刀是利用干电池或利用低压蓄电池提供的直流电工作的，所以是直流电动机。答案选择D。答案：D例3.
关于电动机的工作原理，下列说法正确的是（
）A.
电动机是根据电磁感应原理工作的B.
电动机是根据通电线圈在磁场中受力而转动的工作原理工作的C.
电动机是根据电流的磁效应工作的D.
电动机是根据电流的热效应工作的解析：电动机是根据通电线圈在磁场中受
( http: / / www.21cnjy.com )力而转动的工作原理工作的，也可以说成是根据通电导体在磁场中受到力的作用制成的。电动机工作是把电能转化为机械能，所以体现的是电流的机械效应，选择答案B。答案：B
( http: / / www.21cnjy.com )1.
两根形状相同的钢棒，甲的一端靠近乙的一端时，乙转动起来，则可判断(
)
( http: / / www.21cnjy.com )A.
甲棒有磁性，乙棒无磁性
B.
乙棒有磁性，甲棒无磁性C.
甲、乙都有磁性
D.
以上三种说法都有可能
答案：D2.
如图所示，在把钢棒乙向右移动的过
( http: / / www.21cnjy.com )程中，如果乙位于甲的一端时二者相互吸引，位于另一端时二者相互排斥，则下列说法中正确的是
（
）
( http: / / www.21cnjy.com )A.
只有甲是磁体
B.
甲和乙一定都是磁体C.
只有乙是磁体
D.
无法判断哪一个是磁体答案：B3.
对如图所示情况，以下说法正确的是（
）　　A.
当开关S闭合后螺线管下端是N极
　　B.
当开关S闭合时，小磁针将逆时针转动，静止后S极向上　　C.
当开关S闭合时，小磁针将顺时针转动，静止后N极向上　　D.
当开关S闭合后滑动变阻器滑片向右移动，电磁铁磁性将减弱
( http: / / www.21cnjy.com )解析：这道题综合考查了电磁学
( http: / / www.21cnjy.com )的知识点，当开关S闭合后，根据右手螺旋定则，可知螺线管上端是N极，螺线管下端是S极，所以选项A错误。同时根据磁体间相互作用规律，可知小磁针的S极会向螺线管上端N极靠近，并将做顺时针转动，静止后N极向上，所以选项B错误，选项C正确。当开关S闭合后滑动变阻器滑片向右移动，滑动变阻器接入电路的电阻减小，则电路中的电流增大，电磁铁磁性将增强，所以选项D错误。答案：C4.
电磁铁的优点是（
）A.
它的磁性非常强
B.
它能长时间保持磁性C.
它不需要消耗电能
D.
它的磁性有无、强弱和磁极的方向都可以改变
答案：D5.
如图所示，开关S接通后，两个通电螺线管将（
）A.
相吸
B.
相斥C.
先相吸、后相斥
D.
先相斥、后相吸
答案：B6.
下列各种情况中，导体在磁场中一定受到磁场力的作用的是（
）A.
导体与磁场方向平行放置
B.
导体与磁场方向垂直放置C.
通电导体与磁场方向垂直
D.
通电导体与磁场方向平行答案：C7.
一个符合安装要求的直流电动机模型，合上开关后，电动机不转，若轻轻推一下转子，电动机马上就转起来，原来不转动的原因是：（
）A.
线圈平面与磁感线垂直
B.
线圈平面与磁感线平行
C.
换向器与线圈之间断路
D.
磁极失去磁性答案：A8.
影响导体电阻大小的有多种因素。如图甲所示的实验是为了探究导体电阻大小与_______________的关系。同学们查阅资料后知道某些导体的电阻还与磁场强弱有关（磁场强弱称为磁场强度，用符号B表示，其单位为特斯拉，用符号T表示），电阻随磁场的增强而增大，利用这种关系可以测量磁场的强度。如图乙所示为室温下某磁敏电阻阻值R随磁场强度变化的曲线。若实验室可提供以下器材：磁敏电阻、蹄形磁铁、电源、开关、导线、滑动变阻器、电压表、电流表（单位为毫安）。
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )（1）现要测定如图丙所示蹄形磁铁两极间磁敏电阻R所在处的磁场强度，请在虚线框内画出实验电路图；（2）某同学正确实验后，测
( http: / / www.21cnjy.com )得磁敏电阻R两端的电压与电流的数据如下：请利用表中数据计算该磁敏电阻R在此磁场中的阻值为
欧，该处磁场强度大约为
特斯拉；实验次数123U/伏0.450.911.50I/毫安0.30.61.0（3）若要在上述实验后继续研究磁敏电阻大小与磁场方向的关系，则只要在原实验中改变
即可。解析：本题是一道很好的综合探究题，从甲图很
( http: / / www.21cnjy.com )容易看出是为了探究导体电阻大小与温度的关系，第（1）问的作图类似于伏安法测电阻的电路，第（2）问由第1次数据可得电阻为1500欧，由第2次数据可得电阻为1517欧，由第三次数据可得电阻为1500欧，最后求平均值为1506欧。然后对照图乙很容易查出磁场强度大约为1.0特斯拉。第（3）问要研究磁敏电阻大小与磁场方向的关系，只要改变磁场方向或电流方向即可。答案：温度　（1）如下图所示　　
( http: / / www.21cnjy.com )（2）1506欧
1.0　　（3）磁场方向（或电流方向）9.
小张在探究通电导线在磁场中的受力方向与
( http: / / www.21cnjy.com )什么有关时，做了如图1（a）（b）（c）的三个实验。图中AB表示闭合电路的一部分导线，导线上的箭头表示电流的方向，F表示导线受力的方向，S、N表示蹄形磁铁的南北极。（1）通过实验（a）和（b）说明，通电导线在磁场中的受力方向与__________的方向有关。（2）通过实验（a）和（c）说明，通电导线在磁场中的受力方向与____________的方向有关。实验表明，通电导线在磁场中要受到________的作用，力的方向跟________方向、________方向都有关。
( http: / / www.21cnjy.com )解析：这道题综合考查同学们对实验变量的理解，
( http: / / www.21cnjy.com )通过分析实验（a）和（b），可以看出唯一不同的量是电流方向，由此说明，通电导线在磁场中的受力方向与电流的方向有关。通过分析实验（a）和（c），可以看出唯一不同的量是磁场方向，由此说明，通电导线在磁场中的受力方向与磁场的方向有关。最后总结实验表明：通电导线在磁场中要受到力的作用，力的方向跟电流方向、磁场方向都有关。答案：（1）电流（2）磁场
力
电流
磁场10.
下图装置是一个___
( http: / / www.21cnjy.com )________，当接通电源后，磁场内线圈abcd会______________，这一过程是____________能转化为____________能.
( http: / / www.21cnjy.com )解析：本题考查了电动机装置的识别
( http: / / www.21cnjy.com )和能量转化，这个装置是电动机，当接通电源后，磁场内线圈abcd因为受到磁场力的作用而持续转动，这一过程把电能转化为机械能。答案：电动机　持续转动　　电　　机械
( http: / / www.21cnjy.com )1.
2.3.
( http: / / www.21cnjy.com )【预习部分】1.
电磁感应现象于
年被
国物理学家
首次发现。2.
电磁感应现象定义：
电路的一部分导体在磁场中做
磁感线的运动时，导体中就会产生电流，这种现象叫做电磁感应现象。3.
感应电流：
①定义：在
现象中产生的电流。②产生的条件：
、
、
、做
运动。③导体中感应电流的方向，跟
和
有关。如果改变其中一个量的方向，则电流方向将
；如果两个量的方向同时发生改变，则电流方向将不变。4.
感应电压：在
现象中产生的电压。（注：有感应电压时不一定有感应电流）5.
交流电和直流电：①交流电：电流方向
变化的电流。我国家庭电路使用的是
。电压是
伏、周期是
秒、频率是
赫、电流方向1s改变
次。②直流电：电流方向
的电流。【本节复习】2.
磁体周围的磁感线方向如图所示，则磁体的N、S极标注正确的是
（
）
( http: / / www.21cnjy.com )3.
如图所示，磁铁AB跟软铁C接触，则接触后磁性最强的地方是：（
）A.
A和B两处
B.
B和C两处
C.
A和C两处
D.
A、B、C三处8.
如图所示，当开关S闭合时电磁铁和物体ab相互吸引，则正确的说法是（
）　
A.
ab一定是磁铁，且a端一定是N极
　
B.
ab一定是磁铁，且a端一定是S极
C.
ab可能是磁铁，且a端是S极　D.
ab仅是一块铁，而不是磁铁
( http: / / www.21cnjy.com )9.
闭合开关后，甲、乙两个小磁针静止在如图所示的位置，它们的北极分别是（
）A.
a端和b端
B.
a端和c端C.
b端和d端
D.
b端和c端　
( http: / / www.21cnjy.com )6.
下列哪些设备是根据磁场对电流作用的原理制成的（
）A.
电磁继电器
B.
电风扇
C.
电铃
D.
发电机7.
要改变直流电动机的转动方向，可采用的措施是（
）
A.
增大或减小线圈中的电流强度
B.
增强或减弱电动机里的磁场
C.
改变线圈中的电流方向，或对调磁铁的磁极
D.
改变线圈中的电流方向，同时对调磁铁的磁极9.
通电线圈在磁场里处于平衡位置时，下列说法中正确的是（　
　）　　A.
磁感线与线圈平面平行，线圈不受力　　B.
磁感线与线圈平面垂直，线圈不受力　　C.
磁感线与线圈平面平行，线圈受到平衡力D.
磁感线与线圈平面垂直，线圈受到平衡力答案：ACCDBCD直流电动机的线圈每转一周，线圈中
( http: / / www.21cnjy.com )的电流方向要改变
次，当线圈转到________________时，电流方向发生改变，这样才能使线圈连续地转动下去。答案：
2
平衡位置
6.
为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性；
猜想B：通过电磁铁的电流越大，它的磁性越强；
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强。
为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案：　　用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干圈，制成简单的电磁铁。下图所示的a、b、c、d为实验中观察到的四种情况。
( http: / / www.21cnjy.com )
根据小丽的猜想和实验，完成下列填空：
（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它　　　　　　的不同。
（2）通过比较
两种情况，可以验证猜想A是正确的。
（3）通过比较
两种情况，可以验证猜想B是正确的。
（4）通过比较d中甲、乙两电磁铁，发现猜想C不全面，应补充　　　　　　　。答案：（1）磁性强弱；（2）a、b
（3）b、c
（4）在电流相同时
