浙教版九年级科学暑期辅导教案第20讲- 电学综合复习

学员班级：
年
级：初三
课
时
数：3课时学员姓名：
辅导科目：科学
学科教师：
教学主题
电学综合复习
授课日期及时段
教学过程

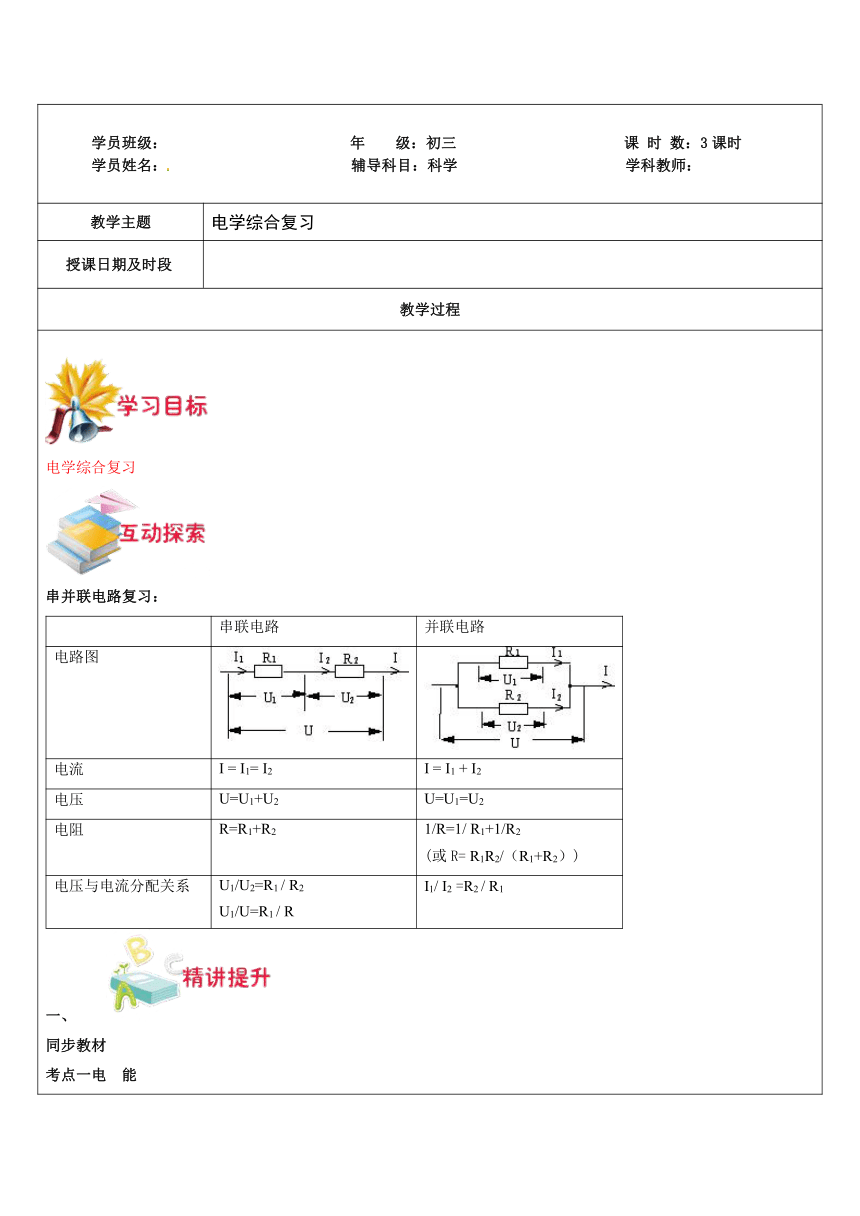

电学综合复习串并联电路复习：串联电路并联电路电路图电流I
=
I1=
I2
I
=
I1
+
I2电压U=U1+U2U=U1=U2电阻R=R1+R21/R=1/
R1+1/R2(或R=
R1R2/（R1+R2）)电压与电流分配关系U1/U2=R1
/
R2U1/U=R1
/
RI1/
I2
=R2
/

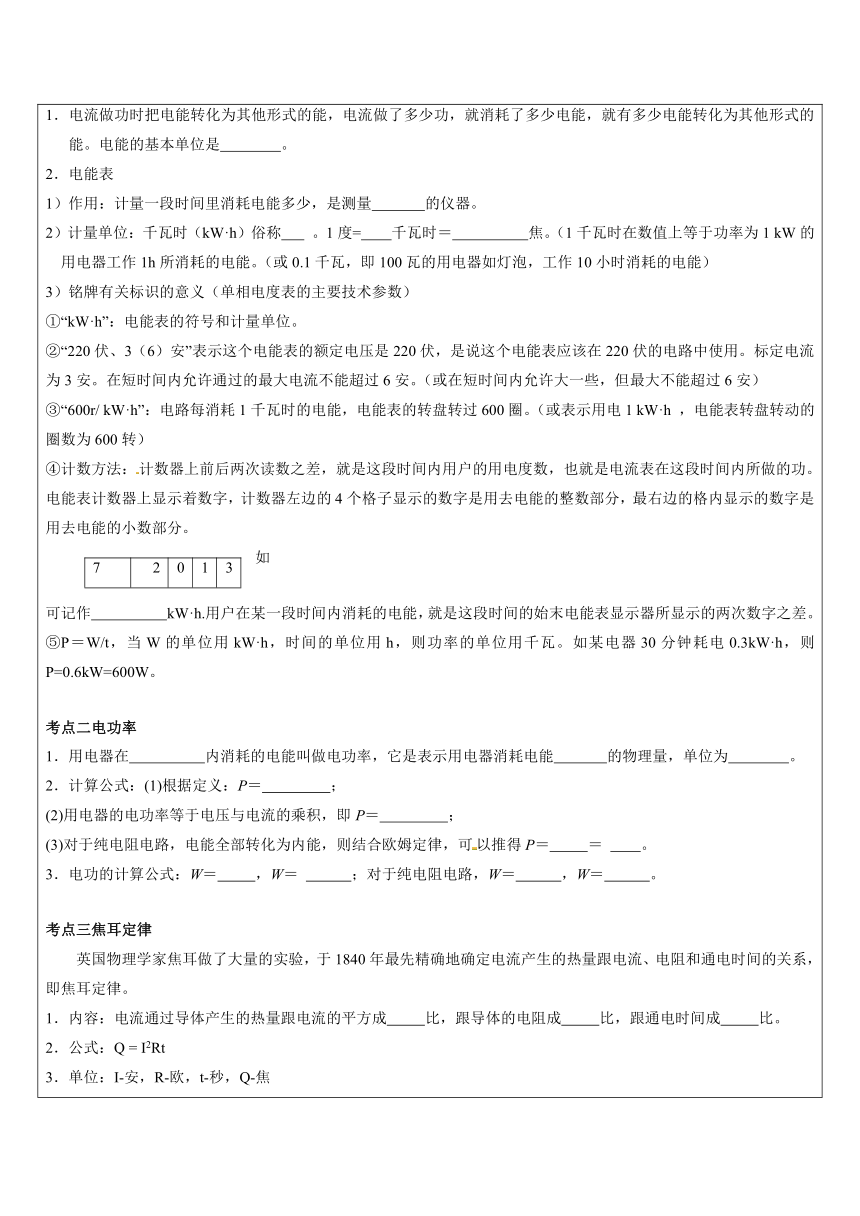

R1同步教材1．电流做功时把电能转化为其他形式的能，电流做了多少功，就消耗了多少电能，就有多少电能转化为其他形式的能。电能的基本单位是
。2．电能表1）作用：计量一段时间里消耗电能多少，是测量
的仪器。2）计量单位：千瓦时（kW·h）俗称
。1度=
千瓦时＝
焦。（1千瓦时在数值上等于功率为1
kW的用电器工作1h所消耗的电能。（或0.1千瓦，即100瓦的用电器如灯泡，工作10小时消耗的电能）3）铭牌有关标识的意义（单相电度表的主要技术参数）①“kW·h”：电能表的符号和计量单位。②“220伏、3（6）安”表示这个电能表的额定电压是220伏，是说这个电能表应该在220伏的电路中使用。标定电流为3安。网在短时间内允许通过的最大电流不能超过6安。（或在短时间内允许大一些，但最大不能超过6安）③“600r/
kW·h”：电路每消耗1千瓦时的电能，电能表的转盘转过600圈。（或表示用电1
kW·h
，电能表转盘转动的圈数为600转）④计数方法：计数器上前后两次读数之差，就是这段时间内用户的用电度数，也就是电流表在这段时间内所做的功。电能表计数器上显示着数字，计数器左边的4个格子显示的数字是用去电能的整数部分，最右边的格内显示的数字是用去电能的小数部分。如72013可记作
kW·h.用户在某一段时间内消耗的电能，就是这段时间的始末电能表显示器所显示的两次数字之差。⑤P＝W/t，当W的单位用kW·h，时间的单位用h，则功率的单位用千瓦。如某电器30分钟耗电0.3kW·h，则P=0.6kW=600W。1．用电器在
内消耗的电能叫做电功率，它是表示用电器消耗电能
的物理量，单位为
。2．计算公式：(1)根据定义：P＝
；(2)用电器的电功率等于电压与电流的乘积，即P＝
；(3)对于纯电阻电路，电能全部转化为内能，则结合欧姆定律，可以推得P＝
＝
。3．电功的计算公式：W＝
，W＝
；对于纯电阻电路，W＝
，W＝
。考点三焦耳定律英国物理学家焦耳做了大量的实验，于1840年最先精确地确定电流产生的热量跟电流、电阻和通电时间的关系，即焦耳定律。1．内容：电流通过导体产生的热量跟电流的平方成
比，跟导体的电阻成
比，跟通电时间成
比。2．公式：Q
=

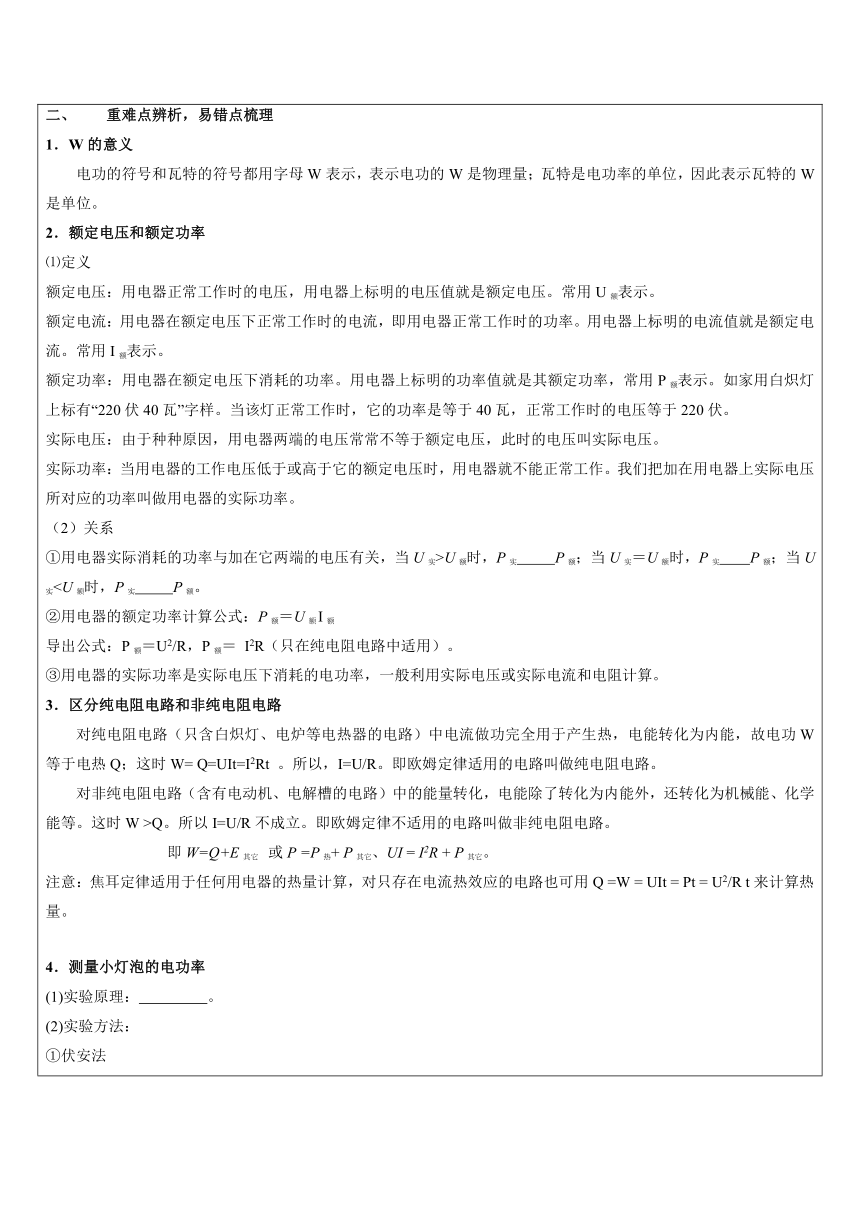

I2Rt3．单位：I-安，R-欧，t-秒，Q-焦重难点辨析，易错点梳理1．W的意义
电功的符号和瓦特的符号都用字母W表示，表示电功的W是物理量；瓦特是电功率的单位，因此表示瓦特的W是单位。2．额定电压和额定功率⑴定义额定电压：用电器正常工作时的电压，用电器上标明的电压值就是额定电压。常用U额表示。额定电流：用电器在额定电压下正常工作时的电流，即用电器正常工作时的功率。用电器上标明的电流值就是额定电流。www.中考资源网常用I额表示。额定功率：用电器在额定电压下消耗的功率。用电器上标明的功率值就是其额定功率，常用P额表示。如家用白炽灯上标有“220伏40瓦”字样。当该灯正常工作时，它的功率是等于40瓦，正常工作时的电压等于220伏。实际电压：由于种种原因，用电器两端的电压常常不等于额定电压，此时的电压叫实际电压。实际功率：当用电器的工作电压低于或高于它的额定电压时，用电器就不能正常工作。我们把加在用电器上实际电压所对应的功率叫做用电器的实际功率。（2）关系①用电器实际消耗的功率与加在它两端的电压有关，当U实>U额时，P实
P额；当U实＝U额时，P实
P额；当U实P额。②用电器的额定功率计算公式：P额＝U额I额
导出公式：P额＝U2/R，P额＝
I2R（只在纯电阻电路中适用）。③用电器的实际功率是实际电压下消耗的电功率，一般利用实际电压或实际电流和电阻计算。3．区分纯电阻电路和非纯电阻电路对纯电阻电路（只含白炽灯、电炉等电热器的电路）中电流做功完全用于产生热，电能转化为内能，故电功W等于电热Q；这时W=
Q=UIt=I2Rt
。所以，I=U/R。即欧姆定律适用的电路叫做纯电阻电路。对非纯电阻电路（含有电动机、电解槽的电路）中的能量转化，电能除了转化为内能外，还转化为机械能、化学能等。这时W
>Q。所以I=U/R不成立。即欧姆定律不适用的电路叫做非纯电阻电路。即W=Q+E其它
或P
=P热+
P其它、UI
=
I2R
+
P其它。注意：焦耳定律适用于任何用电器的热量计算，对只存在电流热效应的电路也可用Q
=W
=
UIt
=
Pt
=
U2/R

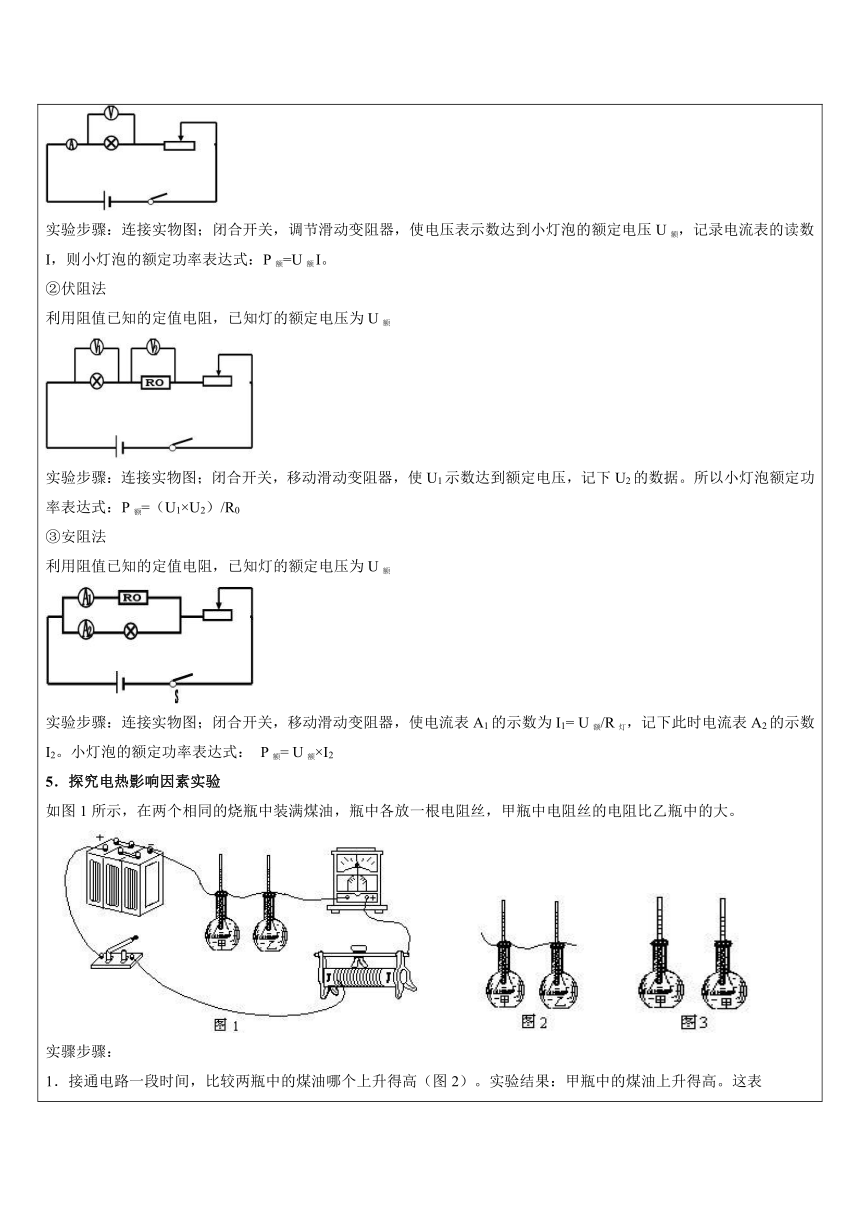

t来计算热量。4．测量小灯泡的电功率(1)实验原理：
。(2)实验方法：①伏安法实验步骤：连接实物图；闭合开关，调节滑动变阻器，使电压表示数达到小灯泡的额定电压U额，记录电流表的读数I，则小灯泡的额定功率表达式：P额=U额I。②伏阻法利用阻值已知的定值电阻，已知灯的额定电压为U额实验步骤：连接实物图；闭合开关，移动滑动变阻器，使U1示数达到额定电压，记下U2的数据。所以小灯泡额定功率表达式：P额=（U1×U2）/R0③安阻法利用阻值已知的定值电阻，已知灯的额定电压为U额实验步骤：连接实物图；闭合开关，移动滑动变阻器，使电流表A1的示数为I1=
U额/R灯，记下此时电流表A2的示数I2。小灯泡的额定功率表达式：
P额=
U额×I25．探究电热影响因素实验如图1所示，在两个相同的烧瓶中装满煤油，瓶中各放一根电阻丝，甲瓶中电阻丝的电阻比乙瓶中的大。实骤步骤：1．接通电路一段时间，比较两瓶中的煤油哪个上升得高（图2）。实验结果：甲瓶中的煤油上升得高。这表明，
。
2．在两玻璃管中的液柱降回原来高度后，调节滑动变阻器，加大电流，重做上述实验，通电时间与前次相同。在两次实验中，比较甲瓶（或乙瓶）中的煤油哪次上升得高（图3）实验结果：在第二次实验中，瓶中煤油上升得高。这表明，
。3．延长通电时间，观察现象。实验表明，

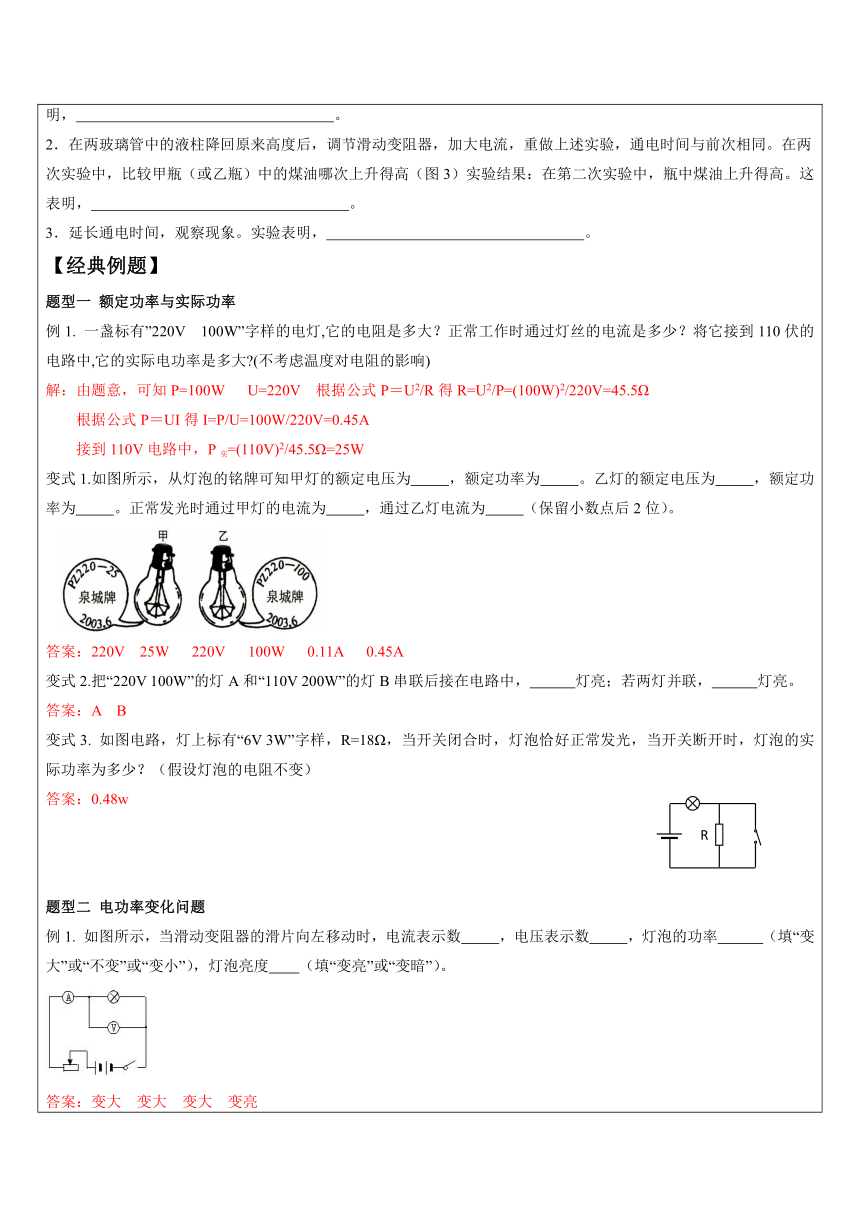

。【经典例题】题型一
额定功率与实际功率例1.
一盏标有”220V
100W”字样的电灯,它的电阻是多大？正常工作时通过灯丝的电流是多少？将它接到110伏的电路中,它的实际电功率是多大 (不考虑温度对电阻的影响)解：由题意，可知P=100W
U=220V
根据公式P＝U2/R得R=U2/P=(100W)2/220V=45.5Ω根据公式P＝UI得I=P/U=100W/220V=0.45A接到110V电路中，P实=(110V)2/45.5Ω=25W变式1.如图所示，从灯泡的铭牌可知甲灯的额定电压为
，额定功率为
。乙灯的额定电压为
，额定功率为
。正常发光时通过甲灯的电流为
，通过乙灯电流为
（保留小数点后2位）。
答案：220V
25W
220V
100W
0.11A
0.45A变式2.把“220V
100W”的灯A和“110V
200W”的灯B串联后接在电路中，
灯亮；若两灯并联，
灯亮。答案：A
B变式3.
如图电路，灯上标有“6V
3W”字样，R=18Ω，当开关闭合时，灯泡恰好正常发光，当开关断开时，灯泡的实际功率为多少？（假设灯泡的电阻不变）答案：0.48w题型二
电功率变化问题例1.
如图所示，当滑动变阻器的滑片向左移动时，电流表示数
，电压表示数
，灯泡的功率
（填“变大”或“不变”或“变小”），灯泡亮度
（填“变亮”或“变暗”）。
答案：变大
变大
变大
变亮变式1.
如图所示电路中，电源电压保持不变，开关S由断开到闭合，下列表述中正确的是（
）A.
电路总电阻变大
B.
电路总功率变小C.
电压表示数变小
D.
电流表示数变大答案：D变式2.
如果加在定值电阻两端的电压从8伏增加到10伏时，通过定值电阻的电流相应变化了0.2A，则该定值电阻所消耗的电功率的变化量是（
）A.
0.4瓦
B.
2.8瓦
C.
3.2瓦
D.
3.6瓦答案：D变式3.
如图所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A
10Ω”的字样。当滑动变阻错的滑片P在最右端时闭合开关S，通过灯泡L的电流为0.5A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（
）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R1消耗的电功率范围是1.5W-3WD．电路消耗的总功率范围是2.4w～4.5w答案：D题型三
电热器及档位问题例1.
用一个“220V，800W”的电加热器（俗名“热得快”）来加热水.
它是利用电流的
来工作的。它是用电阻率
（大或小），熔点
（高或低）的合金丝绕在绝缘体上做成的。答案：热效率
大
低例2.
小明家买了一台电烤箱，发热功率有高、中、低三个档位．小明根据电烤箱的工作情况，跟同学们在实验室组成模拟电烤箱的实验电路如图所示．电源输出电压稳定为6V，两个发热电阻分别为R1=10Ω，R2=20Ω．单刀双掷开关S2可分别与触点a、b接通．请你参与小明他们的研究，分析和解答以下问题：
（1）两个开关分别处于什么状态时，模拟电烤箱电路处于“低”档位？为什么？
（2）模拟电烤箱电路处于“中”档位工作时，消耗的电功率是多少？模拟电烤箱电路处于“高”档位工作时，通电10min，电流产生多少热量？
解：（1）当开关S1断开，S2接a时，电路处于“低”档位．
此时电阻R1和R2串联，接入电路的电阻最大，当电压不变时．根据P＝U
2/R可知，此时电功率最小．
答：当开关S1断开，S2接a时，电路处于“低”档位．
（2）当开关S1闭合，S2接a时，只有电阻R2接入电路，电路处于“中”档位．此时电功率P中=P2=
U
2/R＝6V×6V
/
20Ω=1.8W．
答：消耗的电功率是1.8W．
（3）当开关S1闭合，S2接b时，两个电阻并联接入电路，此时电路处于“高”档位．
P高=P1+P2=
U
2/R
1+P2=6V×6V
/
10Ω+1.8W＝5.4W．
通电10分钟产生热量Q=W=P高t=5.4W×600s=3240J．
答：电流产生3240J的热量．变式1.
小明家买了一台电烤箱，有低、中、高三个档位的发热功率．如图是其内部简化电路图，其中开关S1可分别与触点a、b接触．已知：R1=48.4Ω，R2=96.8Ω，电源电压保持不变．请分析和解答以下问题：
（1）当开关S1置于b端、S2断开时，电烤箱处于什么档位？简述理由．
（2）电烤箱在中档位工作时，消耗的电功率是多少？
（3）电烤箱在高档位工作时，对食物加热10min，消耗的电能为多少？分析：（1）电烤箱的电压一定，由P=
U
2/R可知电阻越大，功率越小；
（2）利用开关的闭合情况判断出此时电路的连接方式，分析出电烤箱处于什么档位；
（3）由电烤箱在中档位工作时的要求判断出此时开关的通断状态；
由P=UI和I=
U
/R可得到P=
U
2/R，由此计算出电烤箱在中档位工作时的发热功率；
（3）电烤箱在高档位工作时的电阻最小，即两电阻并联时正好在高档位工作，利用W=
U
2t/R计算此时消耗的电能．解：（1）当开关S1置于b端、S2断开时，由图可知两电阻串联，此时总电阻最大为R1与R2的和，由发热功率公式P=U
2/R可知电阻越大，功率越小，因此电烤箱处于低档位；
（2）如果电烤箱在中档位工作，必须开关S1置于b端、S2闭合，此时电路中只接入R1；
此时的发热功率为：P=U
2/R=(220V)2/48.4Ω=1000W；
（3）如果电烤箱在高档位工作，必须开关S1置于a端、S2闭合，此时R1与R2并联；
电路总电阻：R总=48.4Ω×96.8Ω/48.4Ω+96.8Ω≈32.3Ω；
加热10min，消耗的电能为：W=U
2t/R=(220V)2/32.3Ω×60s×10≈8.99071×105J；
答：（1）当开关S1置于b端、S2断开时，是低档位；
（2）中档位工作时发热功率为1000W；
（3）高档位工作时，对食物加热10min，消耗的电能为8.99071×105J．题型四
电动机例1.
一个电动机的线圈电阻是4.4Ω，当把它接在220V电压下工作10min。已知：通过线圈的电流是5A,这时电动机做功____J，
线圈产生的热量是_____J。
解析：电动机为非纯电阻电路，求电流所做的功只能用W=UIt=220V×5A×600s=6.6×105J；求电流产生的热量只能用Q=I2Rt=(5A)2×4.4Ω×600s=6.6×104J。变式1.
某电动机线圈电阻为1Ω，接在220V的直流电压下，工作电流为1A，则电动机消耗的电功率为_____W；发热损耗的电功率为____
W；转化为机械能的功率为____
W。
解析：电动机消耗的电功率为总功率P总=UI=220V×1A=
220W；
发热损耗的电功率
P热=
I2R=(1A）2×1Ω=1W；
转化为机械能的功率为
P机
=
P总
–
P热
=220W
-
1W
=
219W
变式2.
一台电风扇，内阻为20Ω，接上220V电压后，消耗功率66W．
（1）电风扇正常工作时通过电动机的电流是多少？
（2）电风扇正常工作时转化为机械能的功率是多少？转化为内能的功率是多少？电动机的效率多少？
（3）如果接上电源后，电风扇的风叶被卡住，不能转动，这时通过电动机的电流，以及电动机消耗的电功率和发热功率是多少？分析（1）根据功率P=UI可以求得电动机的电流的大小；
（2）由PQ=I2r可以求得转化为内能的功率的大小，再由P机=P-PQ可以求得转化为机械能的功率；
（3）当扇叶被卡住不能转动时，此时可以看做是纯电阻，总的功率即为发热的功率解：1）由P=UI可得电流I=P/U=66W/220V=0.3A
2）线圈电阻发热功率PQ=I2r=1.8w；机械功率P机=P-PQ=64.2W
效率为机械功率与总功率之比为η=P机/P=64.2W/66W×100%=97.3%
3）当叶片不转动时，作纯电阻来计算，I=U/r=220V/20Ω=11A
P=UI=I2r=2420w
电风扇很容易损坏1.
电动机的机械效率的物理意义：电动机转化的机械能所占消耗的总电能之比，一般也用百分数表示。电动机的效率为η＝E/W总（其中E是电动机消耗电能转化成的机械能，W总是电动机消耗的电能总和）。
电动机消耗的总电能为W=UIt产生的内能为Q=I
2
Rt
有效的机械能为E=W—Q （4）电动机的效率为η＝E/W总=
UIt—I
2
Rt/UIt2.
电动机的机械功率
机械功率＝总功率－发热功率（即：PE=
UI—I
2
R）
该电动机的总功率是：P=
UI该电动机的发热功率是：P=I
2
R
电动机的机械功率是：PE=
UI—I
2
R3.
电动机轴不转动时，输入的电能都转化成热能，相当于纯电阻，可利用公式R=U/I求出电动机的线圈的电阻（设电源电压为U总）。题型五
图像题例1.
下列四个图象中，最能正确地表示家庭常用的白炽灯泡在不同电压下消耗的电功率P与电压平方U2之间的函数关系是（　　）
A
B
C
D答案：C变式1.
如图所示，直线A为电源的U-I图象，直线B为电阻R的U-I图象，用该电源与电阻R组成闭合电路时，则该电源电动势为 V，电源内阻为 Ω，电阻R上消耗的电功率为
W
答案：9（或8.8～9.2）；
1.5（1.47～1.53）；
12（11.9～12.1）题型六
电学实验例1.
小明设计了如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率。各元件都完好，电源电压保持不变。(1)小明将各元件连接成如图乙所示的电路，请指出其中的错误：__________________。(2)电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到__________时，表明小灯泡正常发光，并记录电流表的示数。(3)为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如右表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为_______瓦。答案：(1)电流表没有与小灯泡串联，电压表没有与小灯泡并联；(2)电压表示数为2.5伏；(3)0.98解析：（1）经分析，电流表没有与小灯泡串联，电压表没有与小灯泡并联；（2）电压表测灯泡电压．灯泡正常工作时，电压表示数为灯泡额定电压2.5；（3）P=UI=2.8V×0.35A=0.98W．例2.
小明和小红想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”。两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大。温度计显示煤油的温度。(1)这两个烧瓶中所盛煤油的质量应该
。(2)小红问小明“水比较容易获得，干嘛不用水代替煤油”。对于这个问题，小明与他的同学给出了下列四种答案，你认为合理的是(
)A．因为煤油有颜色便于观察B．因为煤油有比较大的热值C．因为煤油有比较小的密度D．因为煤油有比较小的比热容(3)实验中，小明和小红发现B烧瓶中温度计的示数升高的快。这表明：在电流和通电时间相同的情况下，导体的电阻越
，产生的热量越多。答案：
相等
D
大（此环节设计时间在10分钟内）（以学生自我总结为主，TR根据教案中的总结进行引导为辅，为本次课做一个总结回顾；总结方式可以多种多样，如画思维导图、默想回忆、抢答形式等。教案中给到重难点/易错点等的总结条目。）1.
2.3.1.
包含预习下次课内容和复习本次课内容两部分；
2.
建议作业量不宜过多，最好控制在学生30分钟内能够完成；3.
每节课前教师对作业进行批改与讲解；本次课复习1.
下列几种电器铭牌的标示都涉及到“2A”字样，其中表示额定电流的是
（
）
A.
滑动变阻器上标有“10Ω
2A”
B.
家用电熨斗上标有“220V
2A”
C.
电能表上标有“220V
2A”
D.
某汽车用蓄电池标有“2A
10h”2.
两盏灯标有“220V
60W”和“110V
60W”字样，当它们都正常发光时（
）
A.
220V
60W的灯较亮
B.
110V
60W的灯较亮
C.
两盏灯一样亮
D.
无法比较3.
有两只电阻R1与R2，已知R1=2R2第一次把它们串联在6伏特的电路中，第二次把它们并联在6伏特的电路上，两次连接中，电阻消耗的总功率之比P串∶P并是
（
）A.
9∶2
B.
2∶9
C.
1∶1
D.
4∶54.
如图所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A 10Ω”的字样．当滑动变阻器的滑片P在最右端时闭合开关S，通过灯泡L的电流为0.5A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（
）．
A．向左移动滑动变阻器的滑片P时灯泡变亮
B．滑片P在最右端时通过干路中的电流是0.9A
C．R1消耗的电功率范围是1.5W-3W
D．电路消耗的总功率范围是2.4W～4.5W．5.
小星同学为实验室设计了一个多档位电加热器，其工作原理图如图所示．其中R1、R2、R3为发热电阻，三个灯泡为上述发热电阻相应的工作指示灯，其所消耗的电功率可忽略不计．小星设想通过开关的组合，使电加热器能有多档功率．当只S1闭合时，测得功率为200W；当只S2闭合时，测得功率为100W；小星设计此电热器最大发热功率为800W，则（　　）A．当只S3断开时，功率为500WB．此电热器一共可有六档不同的功率C．三个发热电阻的阻值之比为5：10：2D．此电热器可能有一档的功率为400W6.
如图所示，直线A为电源的U-I图象，直线B为电阻R的U-I图象，用该电源与电阻R组成闭合电路时，下列说法中不正确的是（　　）A．电阻R的阻值为3Ω
B．电源的内阻为1.5ΩC．电源两端的电压为6V
D．电源消耗的总功率为24W
7.在如图所示电路中，电源电压保持6V不变，定值电阻R1为10Ω，滑动变阻器R2的最大阻值为50Ω，电流表量程“0-0.6A”，电压表量程“0-3V”，开关S闭合后，将滑动变阻器R2的滑片P自b端向左移动过程中，保证电表安全．电路总功率与电流的关系图象是（　　）
A
B
C
D8.
一只灯泡标有“6V
6W”与一个15Ω的电阻串联后接在某一电源上，小灯泡恰好正常发光，通过电阻的电流为多少？该串联电阻的电功率为多少？电源电压为多少？9.
如图所示的电路，电源电压为6伏且保持不变．滑动变阻器R2标有“2A 10 “的字样．滑动变阻器滑片P在最右端时，闭合电键S，通过电阻R1的电流为0.5安．求：（1）电阻R1的阻值；
（2）通过干路中的电流；
（3）移动滑动变阻器滑片P，在电路安全工作的情况下，R2消耗的电功率范围．10.
生活在高原的人们常用高压锅煮食物，这是由于高原地区的大气压较低。以下是电压力锅和它的工作电路图，R1为工作时的加热电阻，标有额定功率为800W。R2为保温保压电阻，且R2＝2R1，S1为压力开关，当压强达到设定值时S1会自动断开，S2为限时开关，可以设定加热时间。求：（1）正常工作时，R1阻值多大？（2）若用此电压力锅煮骨头汤，S2限时60分钟。S1、S2同时闭合，工作30分钟后，S1达到限压值断开，S1闭合至限时结束，此过程中共消耗多少电能？11.
如图，是一个电热毯电路原理图．是R0是电热毯中的电阻丝，R是与电热毯电阻丝串联的电阻，电热毯上标有“220V
100W”字样，S是控制电热毯处于加热状态或保温状态的开关．
（1）用学过的公式推理说明开关S断开时，电热毯是处于加热状态还是保温状态？
（2）若要求在保温时电流通过电阻丝R0每分钟有60J的电能转化为内能，电阻R的阻值应是多大？12.
如图所示的电动机是一种使用广泛的动力机械，从能量转化的角度看.
它主要是把电能转化为机械能，还有一部分能量在线圈中以热量的形式散失掉。现有一台电动机，当电动机两端加220V电压时，通过电动机线圈的电流为50A。问：（1）每分钟该电动机消耗的电能是多少？（2）已知电流通过导体时产生的热量Q=I2Rt（其中I、R和t分别表示通过导体的电流、导体的电阻和通电时间），若该电动机线圈的电阻是0.4Ω，则线圈每分钟产生的热量是多少？（3）这台电动机每分钟所做的机械功是多少？13．电动机是一种使用广泛的动力机械，从能量转化的角度看．它主要是把电能转化为机械能，还有一部分能量在线圈中以热量的形式散失掉。现有一台电动机，当电动机两端加220V电压时，通过电动机线圈的电流为50A。问：(1)每分钟该电动机消耗的电能是多少？(2)已知电流通过导体时产生的热量Q=
I2
R
t（其中I、R和t分别表示通过导体的电流、导体的电阻和通电时间），若该电动机线圈的电阻是0.4Ω，则线圈每分钟产生的热量是多少 (3)这台电动机每分钟所做的机械功是多少
14.
在“测定小灯泡的额定功率”的实验中，小李同学设计的电路如图甲所示，他选用的小灯泡的额定电压为3.8V，电阻约为10Ω左右，电源为6V且不变。（1）连好电路后，闭合开关S，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生故障的原因可能是哪几种情况　　　　。（填写序号）A．小灯泡短路
　B．小灯泡的灯丝断了
C．小灯泡的灯座接触不良
D．电压表的正、负接线柱接反
E．滑片放在最小值处。（2）排除故障后，调节滑动变阻器使小灯泡在额定电压下正常发光时，电流表的示数位置如图乙所示，则灯泡的额定功率为
　　W。（3）同桌小王在用小李的器材进行实验时，遇到下面的问题，请你为她解决问题：问题：电流表突然坏了，老师给了她一个已知阻值的电阻R0，小王应该如何去测量小灯泡的额定功率？
请写出表达式。
表达式：P额=
。（4）在实验过程中同学间相互诊断出现的问题，对学习很有帮助。请你也参与进来，对下面的问题进行诊断。（指出错误，或说明错误的原因）病症一：测小灯泡电功率实验数据的表格设计有不妥之处。病症二：连接完电路后，闭合开关，电压表和电流表的示数出现如图所示的非正常情况。病症一诊断
病症二诊断答案：1-5
BCDDC
6-7
DD
8.
1A
15W
21V9.
12Ω
1.1A
3.6W～12W10.（1）由公式P＝U2/R得R＝U2/P1=（220V）2/800W=60.5 （2）R2=2R1=2×60.5Ω=121Ω，P2＝U2/R=（220V）2/121 =400W
W1=P1t1=800W×1800s=1.44×106J，W2=P2t2=400W×3600s=1.44×106J，
W=W1+W2=1.44×106J+1.44×106J=2.88×106J11.（1）电热毯处于保温状态．如图所示开关S断开时，R0与R串联，P=U2/R+R0
S闭合时，R被短路，此时P=U2/R0，所以闭合时功率比断开时大，相同时间内，闭合时产生的热量多，所以S断开时，电热毯处于保温状态．根据“220V
100W”可得：R=U2/P=（220V）2/100W=484
因为R0每分钟有60J的电能转化为内能，根据公式Q=I2Rt得I2=Q/Rt=60J/484 ×60s
I=1/22A
所以R0上的电压为U0=I R=1/22A×484 =22V所以R上分到的电压为U1=220v-22v=198v
R的电阻为R=198v/1/22A=4356Ω12.（1）根据公式W电=Pt=220V×50A×60s=660000J
（2）Q=I2Rt=(50A)2×0.4Ω×60s=60000J
所以机械功就等于消耗的电能减去产生的热量：W机=W电-Q=660000J-60000J=600000J
13.（1）消耗的电能W总=UIt=220V×50A×60s=6.6×105J
产生的热量Q热=
I2R
t=(50A)2×0.4Ω×60s=6×104J
所做的机械功W机=W总-Q热=6.6×105J－6×104J=6×105J14.（1）BC
；（2）1.064W
；（3）
用已知电阻与小灯泡串联移动滑动变阻器阻值，使电压表的示数位UL
=3.8V，然后把电压表测已知阻值的电压为U0。P额=U0/R0×UL
(4)
测小灯泡额定电功率实验中不用多次测量求平均值；电压表的正负接线柱接反。下次课预习
R
实验次数
1
2
3
电压表示数/伏
2.5
2.8
2.0
电流表示数/安
0.32
0.35
0.27
