浙教版科学八年级暑期辅导教案第11讲-电路与电流

学员班级：
年
级：
课
时
数：3课时学员姓名：
辅导科目：
学科教师：
教学主题
电路与电流
授课日期及时段
教学过程
( http: / / www.21cnjy.com )学习电流和电路相关知识;学习电路图的连接和等效电路图的绘制
( http: / / www.21cnjy.com )说出家庭电路中常见的电学元件

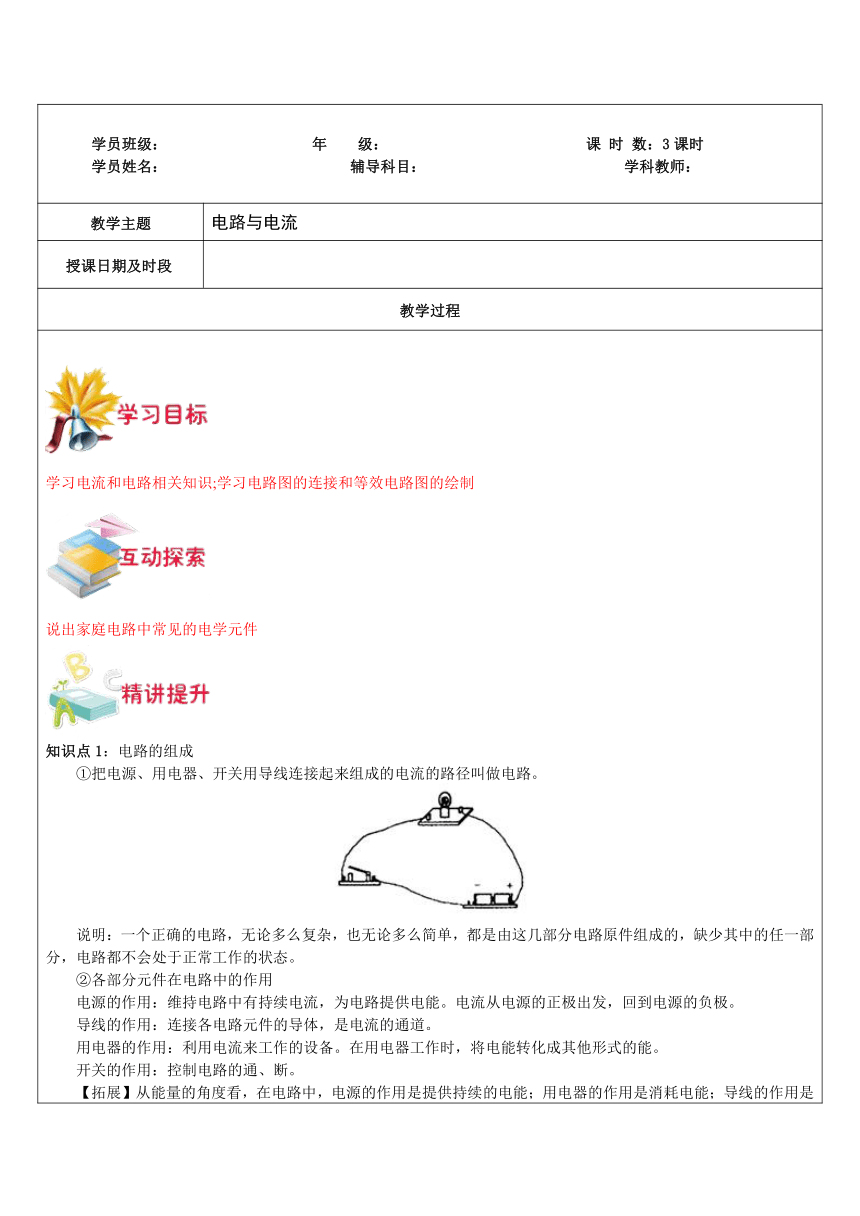

( http: / / www.21cnjy.com )知识点1：电路的组成①把电源、用电器、开关用导线连接起来组成的电流的路径叫做电路。
( http: / / www.21cnjy.com )说明：一个正确的电路，无论多么复杂，也无论多么简单，都是由这几部分电路原件组成的，缺少其中的任一部分，电路都不会处于正常工作的状态。②各部分元件在电路中的作用电源的作用：维持电路中有持续电流，为电路提供电能。电流从电源的正极出发，回到电源的负极。导线的作用：连接各电路元件的导体，是电流的通道。用电器的作用：利用电流来工作的设备。在用电器工作时，将电能转化成其他形式的能。开关的作用：控制电路的通、断。【拓展】从能量的角度看，在电路中，电源的作用是提供持续的电能；用电器的作用是消耗电能；导线的作用是输送电能；开关的作用是控制电流的有无。知识点2：电路的三种状态电路的通路、开路和短路当闭合开关时，电路中有电流通过，这种处处连通的电路叫通路，也叫闭合电路。断开开关，或将电路中的某一部分断开，电路中没有电流。这种因某一处断开而使电路中没有电流的电路叫开路。用导线直接把电源的正、负极连接起来，过一
( http: / / www.21cnjy.com )会儿手摸导线会感觉到导线发热。这种电路中没有用电器，直接用导线将电源正负极相连的电路叫短路。短路是非常危险的，可能把电源烧坏，是不允许的。必须防止电路短路。【思考】通路、开路、短路三种状态下电流大小的比较：电路状态通路开路短路电流大小电流正常没有电流电流过大【小结】有持续电流存在的条件是：除电路中有电源外，电路还必须是通路，这两个条件缺一不可。发生短路时，电路中会有很大电流，轻则损坏电源，重则发生事故。知识点3：电路图1、电路元件和符号

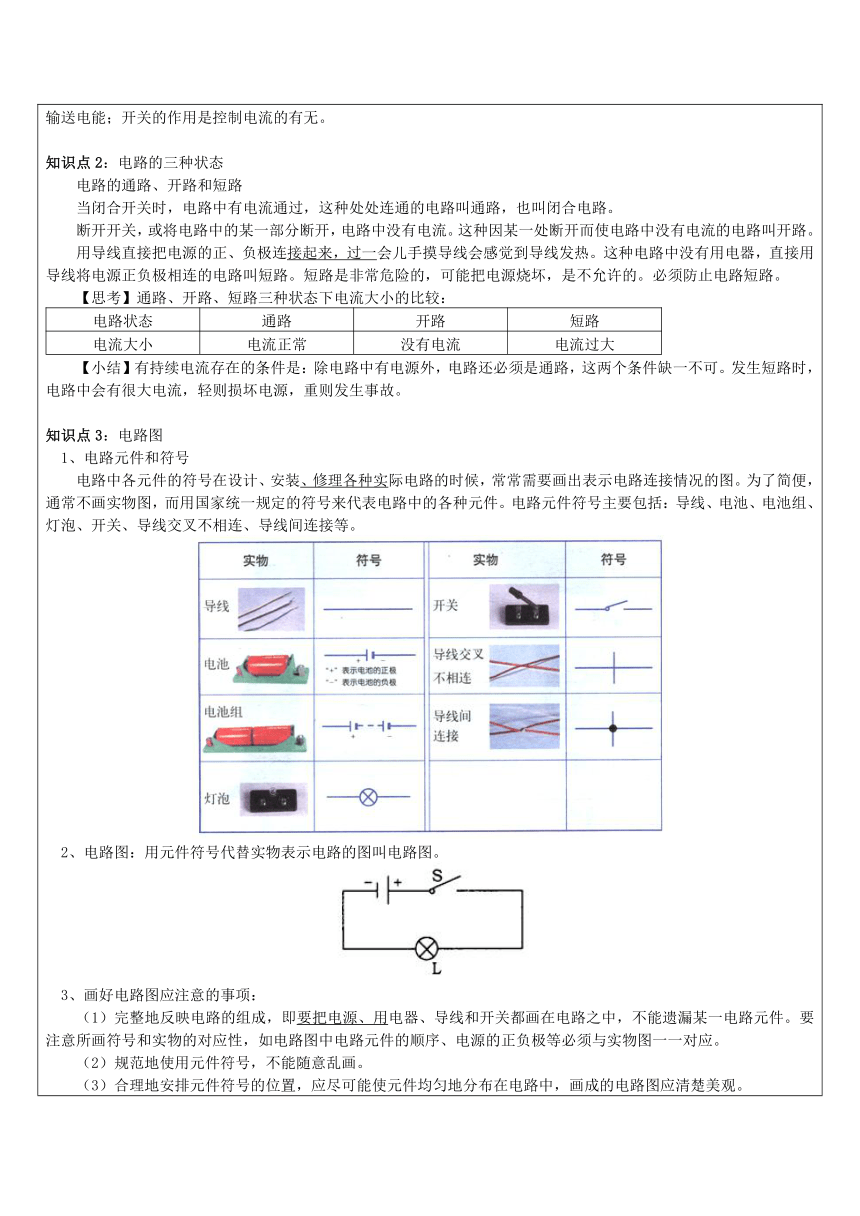

电路中各元件的符号在设计、安装、修理各种实
( http: / / www.21cnjy.com )际电路的时候，常常需要画出表示电路连接情况的图。为了简便，通常不画实物图，而用国家统一规定的符号来代表电路中的各种元件。电路元件符号主要包括：导线、电池、电池组、灯泡、开关、导线交叉不相连、导线间连接等。
( http: / / www.21cnjy.com )2、电路图：用元件符号代替实物表示电路的图叫电路图。
( http: / / www.21cnjy.com )3、画好电路图应注意的事项：（1）完整地反映电路的组成，即要把电源、用
( http: / / www.21cnjy.com )电器、导线和开关都画在电路之中，不能遗漏某一电路元件。要注意所画符号和实物的对应性，如电路图中电路元件的顺序、电源的正负极等必须与实物图一一对应。（2）规范地使用元件符号，不能随意乱画。（3）合理地安排元件符号的位置，应尽可能使元件均匀地分布在电路中，画成的电路图应清楚美观。（4）平直地描绘连接导线，通常用横平、竖直的线段代表连接导线，转弯处一般取直角，使电路图画得简洁、工整，一目了然。知识点4：串联和并联电路的两种基本连接方法是串联和并联。1、串联：如果把元件逐个顺序连接起来接入电路，这种连接方法叫做串联。串联电路特点：电流路径只有一条。开关控制整个电路，其作用与位置无关。各用电器相互影响。如图：开关同时控制两盏灯的亮、灭。两盏灯相互影响。

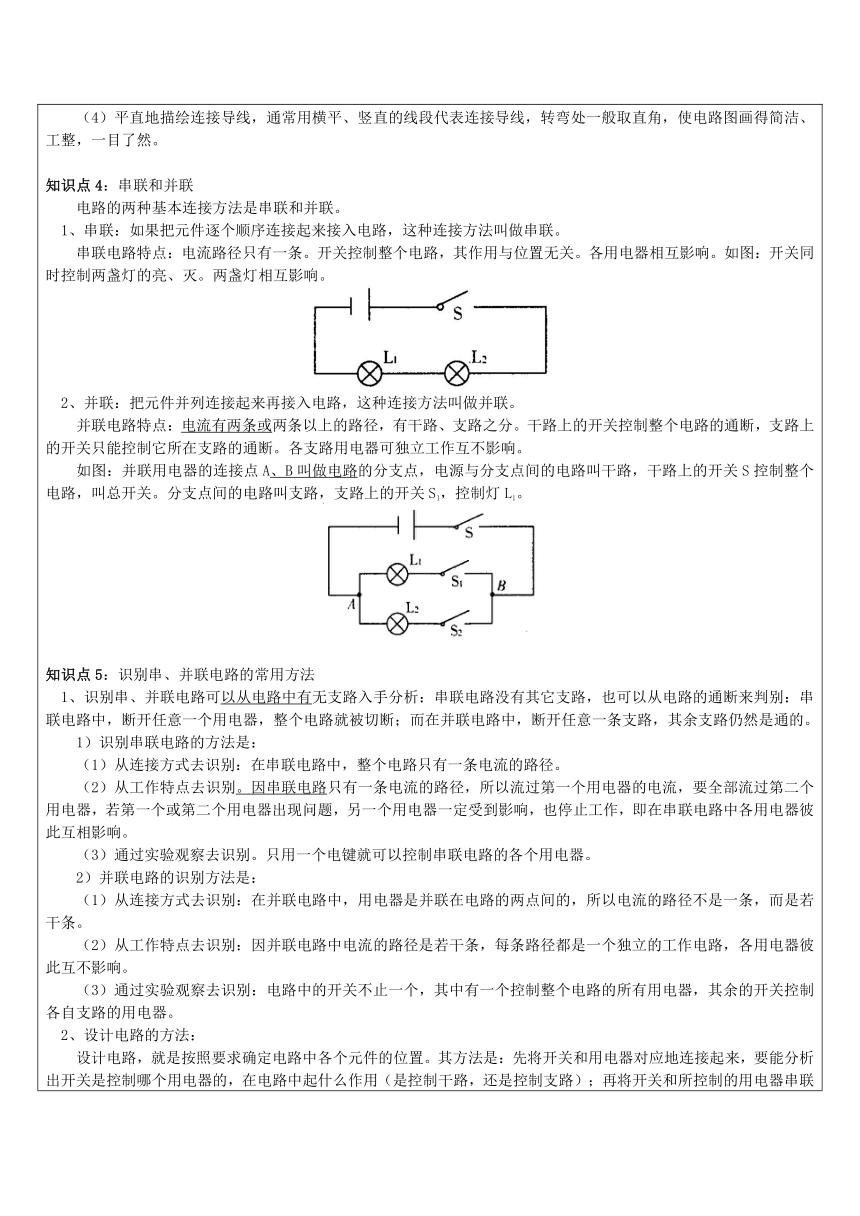

( http: / / www.21cnjy.com )2、并联：把元件并列连接起来再接入电路，这种连接方法叫做并联。并联电路特点：电流有两条或
( http: / / www.21cnjy.com )两条以上的路径，有干路、支路之分。干路上的开关控制整个电路的通断，支路上的开关只能控制它所在支路的通断。各支路用电器可独立工作互不影响。如图：并联用电器的连接点A、B叫做电路
( http: / / www.21cnjy.com )的分支点，电源与分支点间的电路叫干路，干路上的开关S控制整个电路，叫总开关。分支点间的电路叫支路，支路上的开关S1，控制灯L1。
( http: / / www.21cnjy.com )知识点5：识别串、并联电路的常用方法1、识别串、并联电路可以从电路中有
( http: / / www.21cnjy.com )无支路入手分析：串联电路没有其它支路，也可以从电路的通断来判别：串联电路中，断开任意一个用电器，整个电路就被切断；而在并联电路中，断开任意一条支路，其余支路仍然是通的。1）识别串联电路的方法是：（1）从连接方式去识别：在串联电路中，整个电路只有一条电流的路径。（2）从工作特点去识别。因串联电路
( http: / / www.21cnjy.com )只有一条电流的路径，所以流过第一个用电器的电流，要全部流过第二个用电器，若第一个或第二个用电器出现问题，另一个用电器一定受到影响，也停止工作，即在串联电路中各用电器彼此互相影响。（3）通过实验观察去识别。只用一个电键就可以控制串联电路的各个用电器。2）并联电路的识别方法是：（1）从连接方式去识别：在并联电路中，用电器是并联在电路的两点间的，所以电流的路径不是一条，而是若干条。（2）从工作特点去识别：因并联电路中电流的路径是若干条，每条路径都是一个独立的工作电路，各用电器彼此互不影响。（3）通过实验观察去识别：电路中的开关不止一个，其中有一个控制整个电路的所有用电器，其余的开关控制各自支路的用电器。2、设计电路的方法：设计电路，就是按照要求确定电路中各个元件的位置。其方法是：先将开关和用电器对应地连接起来，要能分析出开关是控制哪个用电器的，在电路中起什么作用（是控制干路，还是控制支路）；再将开关和所控制的用电器串联起来，若开关是在干路中，应与电源串联。然后通过分析，判断出用电器之间是串联，还是并联。在分析的基础上，正确画出电路图。作图时，电路元件要按照规定的符号画出来。最后，根据题中要求，按照所作出的电路图，逐项检查，看是否合乎要求。3、连接电路时，需注意以下几点：①要按照一定
( http: / / www.21cnjy.com )顺序连接；②各元件与导线间的连接要牢靠；③连接过程中，开关应处于断开状态；④连接电路时，一定要防止用导线把电源两极直接连接起来。【经典例题】例1.

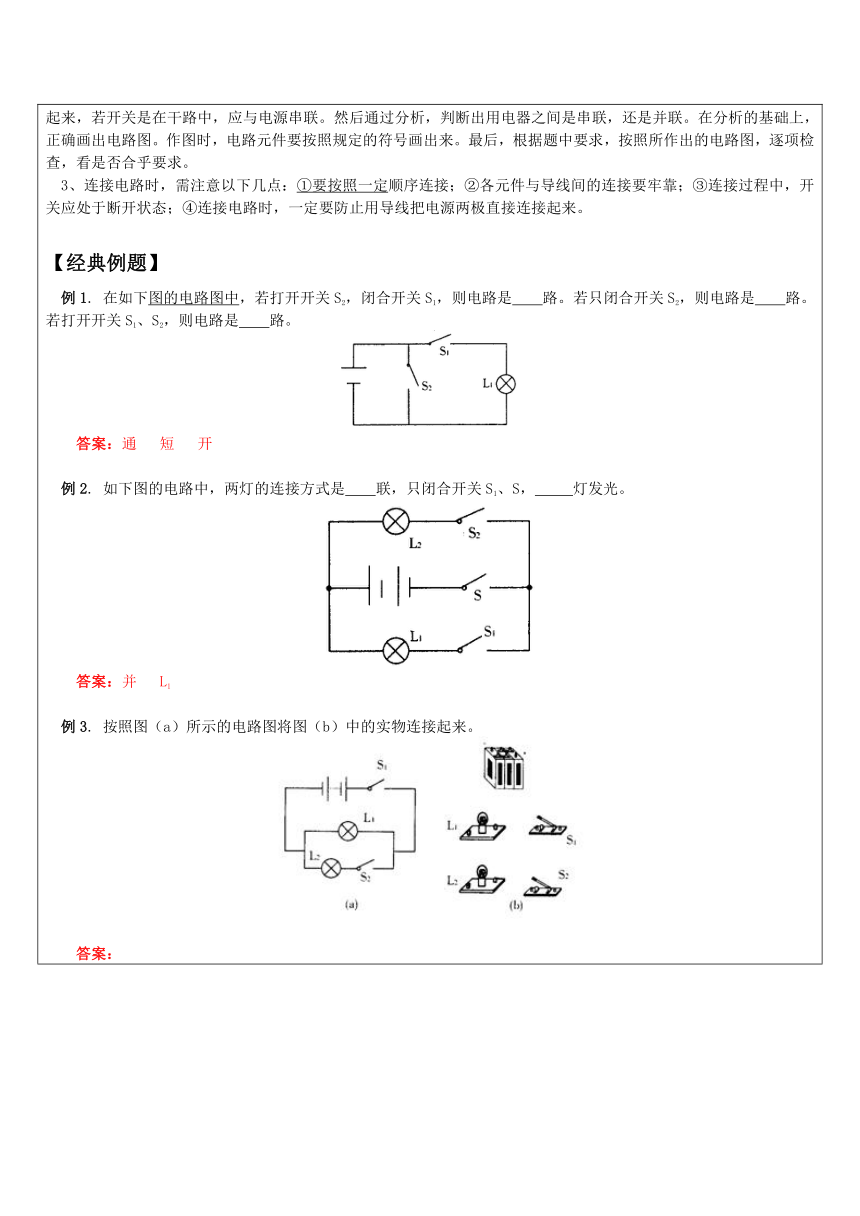

在如下图的电路图中
( http: / / www.21cnjy.com )，若打开开关S2，闭合开关S1，则电路是
路。若只闭合开关S2，则电路是
路。若打开开关S1、S2，则电路是
路。
( http: / / www.21cnjy.com )答案：通
短
开例2.
如下图的电路中，两灯的连接方式是
联，只闭合开关S1、S，
灯发光。
( http: / / www.21cnjy.com )答案：并
L1例3.
按照图（a）所示的电路图将图（b）中的实物连接起来。
( http: / / www.21cnjy.com )答案：
( http: / / www.21cnjy.com )例4.

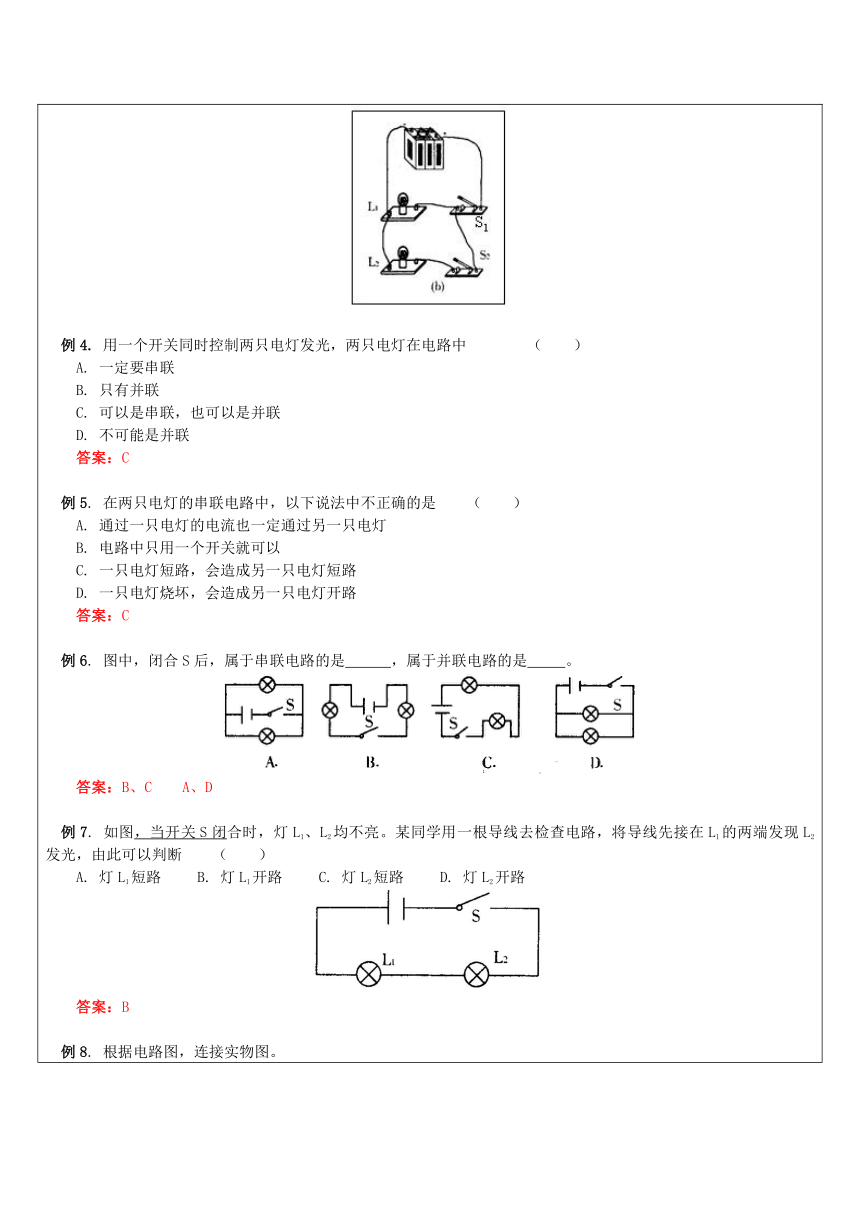

用一个开关同时控制两只电灯发光，两只电灯在电路中
（
）A.
一定要串联B.
只有并联C.
可以是串联，也可以是并联D.
不可能是并联答案：C例5.
在两只电灯的串联电路中，以下说法中不正确的是
（
）A.
通过一只电灯的电流也一定通过另一只电灯B.
电路中只用一个开关就可以C.
一只电灯短路，会造成另一只电灯短路D.
一只电灯烧坏，会造成另一只电灯开路答案：C例6.
图中，闭合S后，属于串联电路的是
，属于并联电路的是
。
( http: / / www.21cnjy.com )答案：B、C
A、D
例7.
如图，当开关S闭
( http: / / www.21cnjy.com )合时，灯L1、L2均不亮。某同学用一根导线去检查电路，将导线先接在L1的两端发现L2发光，由此可以判断
（
）A.
灯L1短路
B.
灯L1开路
C.
灯L2短路
D.
灯L2开路
( http: / / www.21cnjy.com )答案：B例8.
根据电路图，连接实物图。
( http: / / www.21cnjy.com )答案：
( http: / / www.21cnjy.com )例9.
要求S为总开关，S1控制L1，S2控制L2，L1、L2并联，画出电路图，连接实物图。
( http: / / www.21cnjy.com )答案：
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )1．判断下列各图中的电压表分别测量哪部分电路的电压
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
图1
图2
图3【答案】图1：V1测L1的电压，V2测L2的电压。图2：V测R1、R2或电源的电压。图3：V测R2的电压。2．如图所示，下列分析正确的是（　
　）
( http: / / www.21cnjy.com )A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等【答案】C3．如图所示的电路中，开关S闭合后，小灯泡L1、L2均正常发光，则下列说法正确的是（　　）
( http: / / www.21cnjy.com )A．L1和L2在电路中并联
B．L1和L2在电路中串联C．甲是电流表，乙是电流表
D．甲是电压表，乙是电流表【答案】A4．将图中的元件连接。要求灯泡L1、L2并联，电流表测灯L1中的电流，开关S1控制整个电路，S2只控制灯L2。并将实物电路画成电路图
( http: / / www.21cnjy.com )【答案】
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )知识点6：电流你只要一按开关，灯立即会亮，这是为什么？分析：电路接通后形成的电流把能量从电源输送到了用电器（电灯）上。电流的方向如何呢？简述：从电源的正极流向电源的负极介绍：在没有发现电子以前，科学家曾经认
( http: / / www.21cnjy.com )为电流是正电荷从电源的正极经导线流向电源的负极的。现在，人们已经知道金属导体中的电流是由带负电的电子的移动产生的，它们是从电源的负极经导线流向正极，电子的移动方向与电流的方向正好相反。1、电流的形成与方向电路中的电流形成的原因是电荷的定向移动
( http: / / www.21cnjy.com )。在金属导体中，是电子发生定向移动形成了电流，电流的方向与电子运动的方向相反。在电路中电流从电源的正极流向电源的负极。2、电流的大小、单位电流我们看不见、摸不着，但是我们可
( http: / / www.21cnjy.com )以从水流的情境想象电流的情境，当你打开两个自来水龙头，一般会看到两管中水流的强弱是不相的，在相同的时间里，哪个水龙头从管口流出的水量多，就说这个水流强。实验分析：使用同一只灯泡来做两次亮度不同
( http: / / www.21cnjy.com )的演示，分别用一节和两节干电池作为电源。由此我们可以想象到导体中通过的电流强弱也会不相同。灯泡越亮，通过的电流越大。因此需要一个描述电流强度的物理量——
( http: / / www.21cnjy.com )电流强度，简称电流，其含义为每秒通过导体某一横截面的电荷的多少，用字母I表示，它的单位是安培，简称安，符号为A；更小的单位为毫安和微安，符号分别为mA和 A。换算关系：1A＝103mA，1mA＝103 A知识点7：电流表了解常见用电器工作时的电流值如：普通家用白炽灯的电流约0.1A~0.3A；晶体管收音机的电流约0.01A~0.1A；晶体管电视机的电流约0.1A~0.3A；普通家用空调机的电流约4A~8A。电流的测量不同的电路和用电器中的电流的大小是不同的，使用电流表测量电流。1、电流表的符号：－－2、使用电流表时都有哪些要求？1）接入电路前（1）一定要检查指针是否对准零刻度线，
( http: / / www.21cnjy.com )如果指针在零刻度线偏右处，使用后测量出的数据会比真实值偏大。因此，若发现指针没有指零刻度，一定要进行调整后再使用。（2）正确选择量程。每个电流表都有一定的测量范围——量程，被测电流超过量程时，电流表会损坏。实验室里使用的电流表通常有两个量程：0~0.6A和0~3A。当使用0~0.6A量程时，每大格表示0.2A，每小格表示0.02A。当使用0~3A量程时，每大格表示1A，每小格表示0.1A。
估测待测电路的电流强度。若小于
( http: / / www.21cnjy.com )0.6安培，选0~0.6安培量程。若在0.6安培~3安培之间，选0~3安培量程。在不能预先估计被测电流大小的情况下，可先拿电路的一个线头迅速试触电流表较大量程的一个接线柱，如指针偏转很小，则可换较小的量程；如指针偏转较大且在量程之内，则可接较大的量程；如指针迅速偏转且超过量程，则所用的电流表不能测量。2）接入电路时（1）必须把电流表串联在待测电路中。（2）必须使电流从“+”接线柱流入电流表，从“－”接线柱流出电流表。（3）绝对不允许不经过用电器而把电流表直接连到电源的两极上。3）接入电路后：电路接完后，在正式接通电源前必须先试触，同时观看电流表的指针偏转情况：（1）指针不偏转，说明可能电路有断开的地方。（2）指针偏转过激，超过满刻度又被弹回，说明量程选小了。（3）指针偏转很小，说明量程选大了。（4）指针反向偏转，说明接线柱接反了。应根据情况给予改正后，才能正式接通电源。4）读数
读数时应“先看量程，再看中点，然后读数
( http: / / www.21cnjy.com )”。如图所示的电流表，选用0~0.6A量程，指针相邻两个标度值分别为0和0.2A，其中点值为0.1A，指针所指的值是0.1A过两小格，每小格为0.02A，电流表示数为0.14A。这种方法为“中点助读”法，可有效地防止读错数据。
( http: / / www.21cnjy.com )3、对串、并联电路中电流关系的理解1）串联电路各处的电流强度相等：在串联的电路中，不论电流表连入电路的位置如何，测量的结果都是一样的。因此，串联电路各处的电流强度相等。2）并联电路干路中的电流等于各支路中的电流之和。如图所示的并联电路中，在这一电路中，干路如同总水管，两并联支路如同两分支水管，在相同的时间内，总水管中的水流量一定等于两分支水管中的水流量；反之，两分支水管中的水流量一定等于总水管中的水流量。因此，并联电路干路中的电流等于各支路中的电流之和。
( http: / / www.21cnjy.com )【经典例题】例1.
分别读出下图中电流表的示数，Ia=
安，Ib＝
安。
( http: / / www.21cnjy.com )答案：0.7
0.24例2.
在使用电流表的规则中，下列说法不正确的是
（
）A.
电流表要串联在电路中
B.
必须使电流从“+”接线柱流进电流表，从“－”接线柱流出电流表
C.
被测电流不要超过电流表的量程D.
可以把电流表直接连在电源的两极上答案：D
例3.
用电流表测通过灯L1的电流，如图所示的电路图正确吗？为什么？
( http: / / www.21cnjy.com )答案：错误，电流表应该和电灯串联。例4.
某同学用电流表测量流过电灯的电流大
( http: / / www.21cnjy.com )小，所接电流表的量程为0～0.6安，但刻度盘上只能看清0～3安量程的刻度，发现指针在2.4安刻度线上，则该同学测得的电流大小为（
）A.
2.4安
B.
0.12安
C.
0.48安
D.
1.2安
( http: / / www.21cnjy.com )答案：C例5.
使用电流表时，一般不能把电流表直接接在电源两极上，因为
（
）A.
流过电流表的电流太小，不能测出电流值B.
流过电流表的电流太小，会损坏电流表C.
流过电流表的电流太大，不能测出电流值D.
流过电流表的电流太大，会损坏电流表答案：D例6.
将图中的元件连接。要求灯泡L1、L2并联，电流表测灯L1中的电流，开关S1控制整个电路，S2只控制灯L2。并将实物电路画成电路图
( http: / / www.21cnjy.com )答案：
( http: / / www.21cnjy.com )【内容讲解】1．通路、开路、短路三种状态下电流的大小比较：电路状态通路开路短路电流大小电流正常没有电流电流过大【小结】持续电流存在的条件是
( http: / / www.21cnjy.com )：除电路中有电源外，电路还必须是通路，这两个条件缺一不可。发生短路时，电路中会有很大电流，轻则损坏电源，重则发生事故。【经典例题】例1.下列说法中正确的是
(
)A.开关闭合的电路一定是通路
B.导线内部断裂时会发生短路
C.电路发生开路时要发生危险
D.电路连接导线松脱会产生开路答案：D例2．下面这些图中,闭合开关后,灯泡能发光的是(
)
图;属于短路的是(
)图;属于开路的是(
)
图;缺少电路元件不能正常工作的是(
)图.
( http: / / www.21cnjy.com )答案：
A，C，D，B例3.断开S2，闭合S1为
路；若断开S1，S2则电路为
路；若只闭合S2，则电路为
路；
( http: / / www.21cnjy.com )解析：S1闭合，灯泡正常发光，所以为通
( http: / / www.21cnjy.com )路。S1，S2都断开灯泡中没有电流通过，所以为开路。只闭合S2，电源正极和负极直接连接照成电流过大而短路
答案：
通路
开路
短路【内容讲解】2．电路分析方法正确分析电路是画好电路图的关键。常用的分析识别电路的方法大致有以下三种：（1）电流流向法
电流流向法，就是从电源的正极开始，到电
( http: / / www.21cnjy.com )源的负极结束，顺着电流的方向，连接电路，或分析电路的方法。利用这种方法，可以准确有效地判断一个电路是纯串联还是纯并联，还是混联。如图1所示的电路图，用其他颜色（如：红色）的笔，从电源的正极开始，画出电流的流向（如图1所示），电流没有分支，此电路为串联电路。如图2所示的电路图，从电源的正极开始，画出电流的流向，电流出现了三个分支，分别经过三个电阻，故此电路为并联电路。又如图3所示的电路图，从电源的正极开始，画出电流的流向，电流经过开关S、灯泡S3后，分为两支，上面的一支经过灯泡L1、电阻，下面的一支经过灯泡L2、电流表A2，两分支电流汇合后又经过电流表A1，回到电源的负极。故此电路是既有串联又有并联的混联电路。由此分析可知，开关S、灯泡L3和电流表A1串在干路上，上面的支路中灯泡L1和电阻串联，下面的支路灯泡L2和电流表A2串联，两支路之间为并联。电流表A1测干路中的电流，电流表A2测下面的支路经过灯泡L2中的电流。用电流流向法分析电路，电路的连接情况、元件仪表工作情况就一目了然了。
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )（2）标注法标注法，（如图4所示），就是从电源的正极
( http: / / www.21cnjy.com )开始，在其正极标一个字母“P”（正极英文为“Positive”），负极标一个字母“N”（负极英文为“Negetive”），然后从正极开始，沿着导线走，遇到第一个用电器时，在它与正极延伸的那根导线，靠近该用电器的这一端再标上字母“P”，而在该用电器的另一端标上字母“A”，在遇到第二个用电器时，第二个用电器靠近第一个用电器的那一端标上字母“A”，另一端标上字母“B”，以此类推。直到最后一个用电器，靠近电源负极的那一端，应标上与电源负极相同的字母“N”。（注：一根导线的两端应标相同一个字母）。等标完了字母后，如果所有的用电器两边的字母都不完全相同，则整个电路为串联电路。在图4中的电路中，灯L1、灯L2
( http: / / www.21cnjy.com )和电阻的两端的字母都不完全相同，故而灯L1、灯L2和电阻三者之间为串联。如果有两个或两个以上的用电器两边的字母完全相同，则这个电路为并联电路。在图5中，灯L1和灯L2两边标注的字母（P、A）完全相同，因此灯L1和灯L2之间为并联。
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )（3）去表法
去表法，是指通过等效法把原电路（或电
( http: / / www.21cnjy.com )路图）简化，使之不含电流表、电压表等仪表（或仪表符号）的方法。在初中阶段的仪表主要是指电流表和电压表。电压表，和一般的用电器相比，内阻大得多，当和用电器并联时，几乎没有电流通过它。因此在分析电路时，可以把它所在的地方看成短路，或干脆将它及其两端的导线卸去，不影响电路。而电流表内阻却很小，和用电器相比，其电阻可忽略不计，因此，在电路中可把它当成一根导线处理。在电流表的地方，可直接将其改成一段导线。把原电路有电压表的地方，其电压表连同它
( http: / / www.21cnjy.com )两端的导线一同擦去；把原电路有电流表的地方，其电流表用一根导线代替。用这种去表法使原电路简化成一个无表的电路，再分析起来就比较简便。例1：（如图6所示）R1=R2=10Ω，R3=30Ω，电压表V1示数为8V，试求电流表A的示数。要求电流表A的示数，必须先弄清电阻R1，
( http: / / www.21cnjy.com )R2，R3三者
之间的关系，为了弄清三者之间的连接方式，可采用去表法。将图6简化成如图7所示不含任何仪表的等效电路图，再用电流流向法分析便知R1，R2，R3三者之间为串联。
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
电路图的画法电路图先画什么后画什么，因人而异没有定规。但若按照画导线元件的先后顺序，可以把电路图的画法归纳为以下五种方法：边画元件边画导线法。这种方法适合于
( http: / / www.21cnjy.com )简单易画的电路图。如图8的电路图就可以采用此种方法。从电源开始，画电源（沿着电源正极开始画）——导线——开关——导线——灯泡——导线——电流表——导线（接到电源的负极）第二，先画框架后添元件法。即先画出“
( http: / / www.21cnjy.com )口”、“日”“目”等形状的电路图框架，再在框架线上摆放元件符号。如图8所示的电路图就是外观呈“口”字形的电路图，在画时可先画“口”字形的导线框架，然后分别将灯泡L、电源、开关、电流表A绘置在上下左右导线框架上即可。
( http: / / www.21cnjy.com )第三，先置元件后添导线法。先置元件后添导线法，是先把电源、开关、
( http: / / www.21cnjy.com )用电器、仪表等按预设的位置画好，在用直线将其按照要求连接起来的画电路图的方法。此法适合于画较简单的电路图，对画电路图技术掌握熟练的学生。用此法速度快，但若使用不好，电路图会画得不够整齐美观。如图9所示的电路图，可以先画元件（如图10所示），在用横平竖直的直线连接成如图9所示的电路图。
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )第四，先串后并法。先串后并法是指在画有并联的电
( http: / / www.21cnjy.com )路图时，先画较为复杂的那一支支路，使之和干路构成闭合电路，再将其他支路画好后依次并上去的方法。如图11所示并联电路图，可先画干路和并联中的一支路（如图12（1）所示），再把另外的两支路画出（如图12（2）、（3）所示），并上去即可。第五，先支后干法。先支后干法，是指在画有并联
( http: / / www.21cnjy.com )的电路图时，先画好所有的支路，将所有的支路并联后，再画干路，将并联后的支路串在干路中的画电路图的方法。。如图13所示并联电路图，可先画好三支路（如图14-1所示），后画干路（如图14-2所示），再把已画好的两部分接在一起就构成了如图13所示电路图。
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )【经典例题】例1.根据实物连线图(图5至图9所示)画出对应的电路图解析
先理清原图到底是怎么的连法，然后依照原图一条一条地画，每一条都是从正极出发回到负极，最后自己进行整理，画出实物图。图略例2.小轿车上都装有一个用来提醒司机是否关
( http: / / www.21cnjy.com )好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。符合要求的是
( http: / / www.21cnjy.com )答案：B
例3.汽车中有如图的电路。电路中上端带金属细
( http: / / www.21cnjy.com )杆的金属滑块M与两侧金属弹簧相连，M与弹簧套在光滑绝缘的水平细杆上，汽车静止时，M上的金属细杆与红、绿灯下端的触头都不接触，当汽车向前启动时
(
)
A.红．绿灯都亮
B.红、绿灯都不亮
C.红灯亮，绿灯不亮
D.红灯不亮，绿灯亮
( http: / / www.21cnjy.com )答案：D例4．如图，当两只开关均闭合时，三盏灯是（　　）
A．全部串联
B．全部并联
C．串联、并联都有
D．无法判断
( http: / / www.21cnjy.com )答案：B例5．轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，开关S2断开，仪表盘上的指示灯将亮起；当系上安全带时，开关S2闭合，指示灯熄灭。下列设计合理的电路图是（
）
( http: / / www.21cnjy.com )答案：B例6.如图四个电路图中，与实物图对应的是(
)
( http: / / www.21cnjy.com )答案：C例7．如图所示的电路中，开关S闭合后，电流表
( http: / / www.21cnjy.com )A1的示数为0.5A，电流表A2的示数为0.2A，电流表A3的示数为0.4A，求：电流表A的示数为________A.
( http: / / www.21cnjy.com )答案：0.7例8．如图所示，电流表A1的
( http: / / www.21cnjy.com )示数为0.18A，电流表A2的示数为0.58A，通过灯泡L3
的电流为0.3A，则通过L2的电流是_______A.
电流表A3读数是______A.
( http: / / www.21cnjy.com )答案：
0.4
0.88例9．城市路口的交通信号指示灯红灯、绿灯、黄灯，这三个灯是_____.(A串联/B并联)
答案：B例10．有0～0.6A和0～3A两个量程的电流表,指针指在同一位置，大量程的读数是小量程的______倍。
答案：5
( http: / / www.21cnjy.com )（此环节设计时间在10分钟内）（以学生自我总结为主，TR根据教
( http: / / www.21cnjy.com )案中的总结进行引导为辅，为本次课做一个总结回顾；总结方式可以多种多样，如画思维导图、默想回忆、抢答形式等。教案中给到重难点/易错点等的总结条目。）1.
2.3.
( http: / / www.21cnjy.com )1.
包含预习下次课内容和复习本次课内容两部分；
2.
建议作业量不宜过多，最好控制在学生30分钟内能够完成；3.
每节课前教师对作业进行批改与讲解；本次课复习作业一：1.
组成一个完整的电路，至少应有_________、________、_________和________四部分。2.
为了用开关控制电灯，必须把开关与电灯
( http: / / www.21cnjy.com )
联，为了房间内的各个用电器的工作相互不受影响，它们必须
联。我们打开冰箱门时，看到灯
了，而压缩机__________，可以判断电冰箱内的压缩机和灯泡是
联的。3.
教室里是一个开关控制一盏灯的亮或
( http: / / www.21cnjy.com )熄，可见教室里的几个灯是
联。学校的总开关若断开，教室里的灯会全部熄灭，可见总开关是接在
路上的
4.
电路和
( http: / / www.21cnjy.com )
电路是两种基本的电路，大街上的路灯同时亮同时灭是
联的。如果一盏灯的灯丝断了，另外的灯还能继续发光吗？________5.
你观察过手电筒吗？手电筒的
( http: / / www.21cnjy.com )金属外壳和尾部的弹簧起着
的作用，外壳上的按钮起着
的作用，干电池是
，小灯泡是
。6.
如图所示的电路中，各发生了什么故障？
( http: / / www.21cnjy.com )甲图：
，乙图：
。7.
下图中，闭合开关后，灯泡能发光的
( http: / / www.21cnjy.com )是
图；属于短路的是
图；属于开路的是
图；缺少电路元件不能正常工作的是
图。
( http: / / www.21cnjy.com )8.
在下面图的正常电路中用一根导
( http: / / www.21cnjy.com )线A跨接在开关的两个接线柱上会发生_______现象。当导线A跨接在灯泡两端的接线柱上又会发生_________现象。
( http: / / www.21cnjy.com )9.
用一只开关可以同时控制两盏灯，则这两盏灯（
）A一定是串联
B、一定是并联C、可以串联也可以并联
D、不能这样连接10.
下列四个电路图中，当开关S闭合后，两盏灯并联的电路是（
）
( http: / / www.21cnjy.com )11.
关于如图所示电路，以下说法正确的是（
）A、只接通S1，灯亮、电铃响
B、只接通S2，灯亮、电铃响
C、只断开S3，灯亮、电铃响
D、只断开S1，灯亮、电铃响
( http: / / www.21cnjy.com )12.
下列说法中正确的是（
）A、开关闭合的电路一定是通路
B、导线内部断裂时会发生短路
C、电路发生开路时会发生危险
D、电路连接导线松脱会产生开路13.
使用电池的时候，不允许用导线把电池两极连接起来，是因为（
）A、这样连接电路不通
B、这样连接会在导线中产生很大的电流，损坏电池C、这样连接电路中电流太小，用电器无法工作D、这样连接有触电危险14.
下图是装有两节干电池的手电筒的结构示意图，要使手电筒正常工作，两节干电池放置正确的是（
）
( http: / / www.21cnjy.com )A、图甲
B、图乙
C、图丙
D、图乙、图丙都可以15.
科学上规定________移动的方向为电流的方向。________是形成电流的原因；电源是提供________的装置。16.
导线中的电流方向是从电源的_
( http: / / www.21cnjy.com )_____极流向电源的______极；金属导体中的电流方向跟它内部自由电子的实际移动方向_____________。17.
如图所示的电路中，灯丝中的电流
( http: / / www.21cnjy.com )方向是
，而灯丝中实际电荷定向移动的方向是
（填“A－B”或“B－A”）
。
( http: / / www.21cnjy.com )18.
为了使电路中有连续的电流产生，必须要有
，而且电路应该是
。19.
（1）电流表是测
( http: / / www.21cnjy.com )量电路中__________的仪器，用符号________表示。电流表的测量范围叫电流表的__________，实验室里常用的电流表的测量范围有两个，分别为______和______。（2）使用电流表时，必须将电流表_
( http: / / www.21cnjy.com )______联接在电路里，而且必须让电流从电流表的______流入，从__________流出。在测量前必须选择电流表的__________，绝对不允许不经过_________而将电流表的_________直接连到电源的两极上。（3）学校实验室里常用的
( http: / / www.21cnjy.com )电流表有两个量程，当选用“－”和“3”两个接线柱时，电流表的每个小格表示________A，每个大格表示_______A，能测量的最大电流为_______A；当选用“－”和“0.6”两个接线柱时，电流表每个小格表示_______A，每个大格表示_______A，能测量的最大电流为_______A。（4）如图所示，若选用“－”和“3
( http: / / www.21cnjy.com )”两接线柱，图中指针所指示的电流值为_________A，若选用“－”和“0.6”两接线柱，图中指针所指示的电流值为__________A。
( http: / / www.21cnjy.com )20.
通过电风扇的电流是400mA，合__________A，合_________μA。21.
以下关于电流的说法正确的是（
）A、在电路中，电流从电源的正极流向负极B、在金属导体中，电子的移动方向与电流方向相同C、只有正电荷的定向移动，才能形成电流D、只有自由电子的定向移动，才能形成电流22.
如图，是用电流表测量通过电灯电流的正确电路的是：（
）
( http: / / www.21cnjy.com )23.
如图所示的电路中，若测量通过灯泡L1的电流，应将电流表串联在电路中的（
）
( http: / / www.21cnjy.com )A、a处
B、b处
C、c处
D、d处24.
李强同学第一次测量电流时
( http: / / www.21cnjy.com )，发现电流表的指针向“0”刻度的左边偏转，他再次检查了所连接的电路并进行改动。请你分析下面的改动方法，不可行的是：（
）A、不断开开关，将接电流表的两根导线调换B、先断开开关，将电流表的两根导线调换C、先断开开关，将电池从电池盒中取出调换方向后再装入电池盒D、先断开开关，将接电池的两根导线调换25.
在如图所示的电路中，下面的说法正确的是：（
）
( http: / / www.21cnjy.com )A、电流表的示数就是电路的总电流B、这个电路是个并联电路C、S1闭合时两个灯泡全都亮D、S1只能控制一盏灯，而S2能控制两盏灯26.
如下图所示，是测量电流强度的连线图，请画出它的电路图。
( http: / / www.21cnjy.com )27．（2011年杭州）利用“光控
( http: / / www.21cnjy.com )开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是（　　）
( http: / / www.21cnjy.com )28．为了生活方便，卧室里
( http: / / www.21cnjy.com )的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的Sl、S2及C图中的S1为单刀双掷开关）（
）
( http: / / www.21cnjy.com )答案：1.
开关
用电器
电源
导线2.
串
并
亮
不启动
并3.
并
干4.
串联
并联
并
能5.
连接
开关
电源
用电器6.
灯丝断了或电源电压太小、可能是线路接触不良
短路7.
A
C
D
B8.
灯泡发光
短路9.
C
10.
D
11.
B
12.
D
13.
B
14.
A15.
正电荷定向
电压
电压16.
正
负
相反17.
A－B
B－A18.
电源
通路19.
电流
量程
0－0.6A
0－3A
串
正接线柱
负接线柱
量程
用电器
正负接线柱
0.1
1
3
0.02
0.2
0.6
1.7
0.34
20.
0.4
40000021.
A
22.
A
23.
B
24.
A
25.
B26.
略27．B28．A下次课预习
