第四章 光现象
第三节 平面镜成像
一、平面镜
平面镜是指平的、光滑的且能成像的反射面。
像
物
　　平面镜所成的像与物体之间有什么
关系？

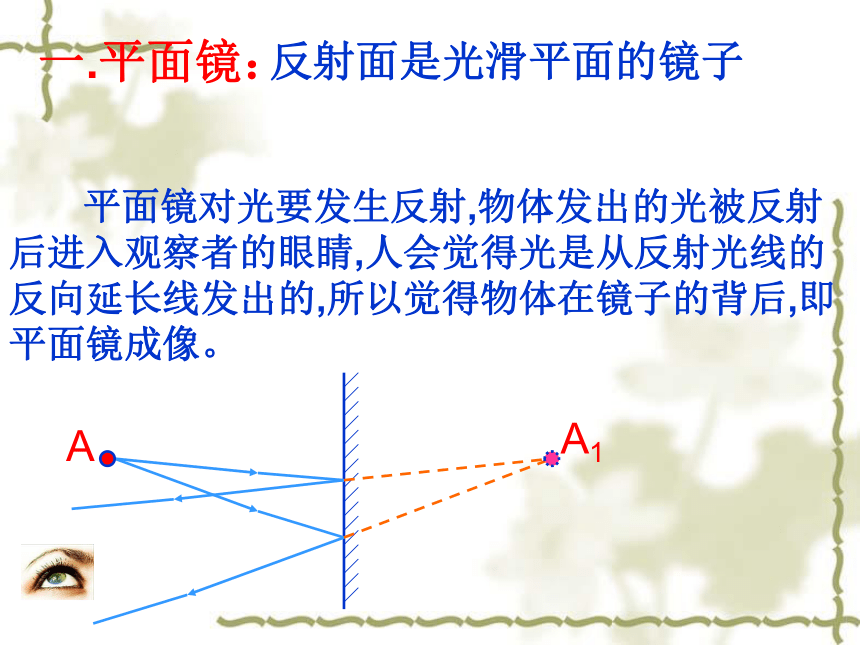

一.平面镜：
反射面是光滑平面的镜子
平面镜对光要发生反射,物体发出的光被反射后进入观察者的眼睛,人会觉得光是从反射光线的反向延长线发出的,所以觉得物体在镜子的背后,即平面镜成像。
A
A1

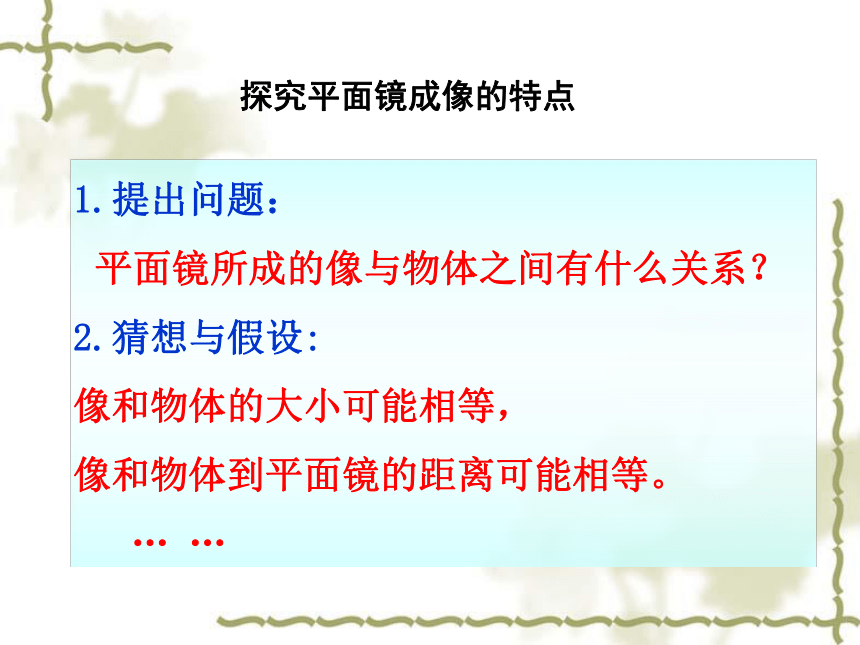

探究平面镜成像的特点
1.提出问题：
　平面镜所成的像与物体之间有什么关系？
2.猜想与假设:
像和物体的大小可能相等，
像和物体到平面镜的距离可能相等。
… …

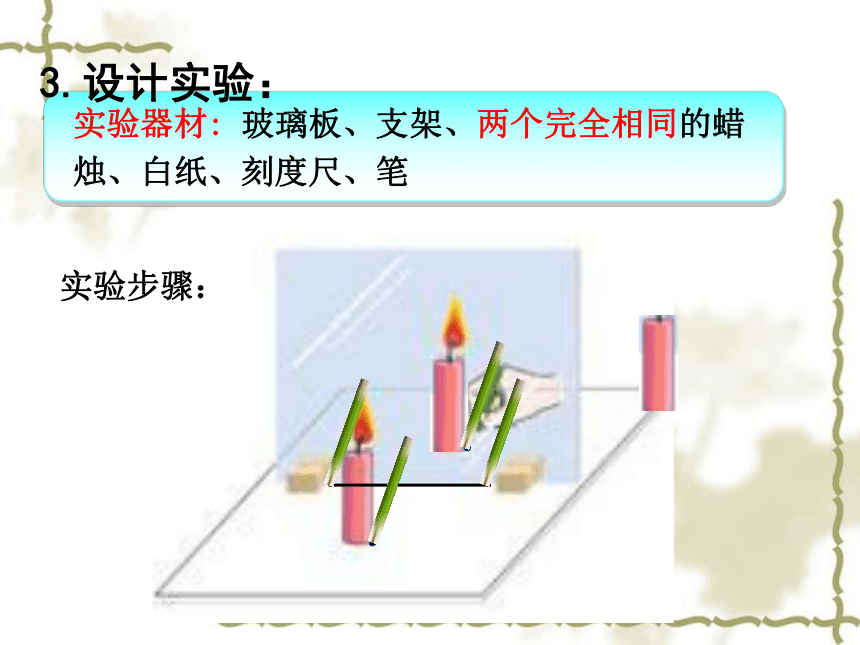

实验器材: 玻璃板、支架、两个完全相同的蜡烛、白纸、刻度尺、笔
3.设计实验：
实验步骤：

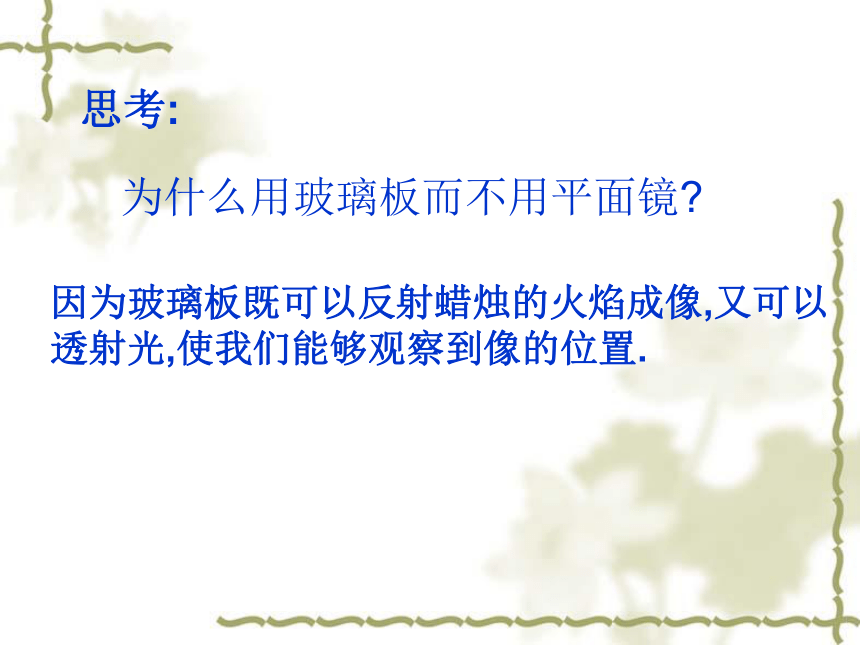

思考:
为什么用玻璃板而不用平面镜
因为玻璃板既可以反射蜡烛的火焰成像,又可以透射光,使我们能够观察到像的位置.
实验时观察思考下列问题:

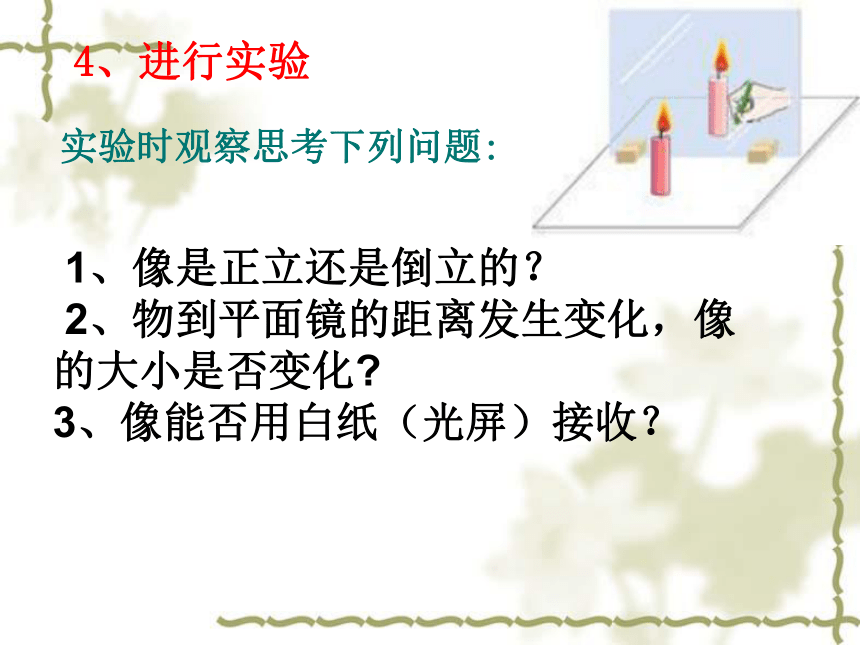

4、进行实验
1、像是正立还是倒立的？
2、物到平面镜的距离发生变化，像的大小是否变化
3、像能否用白纸（光屏）接收？

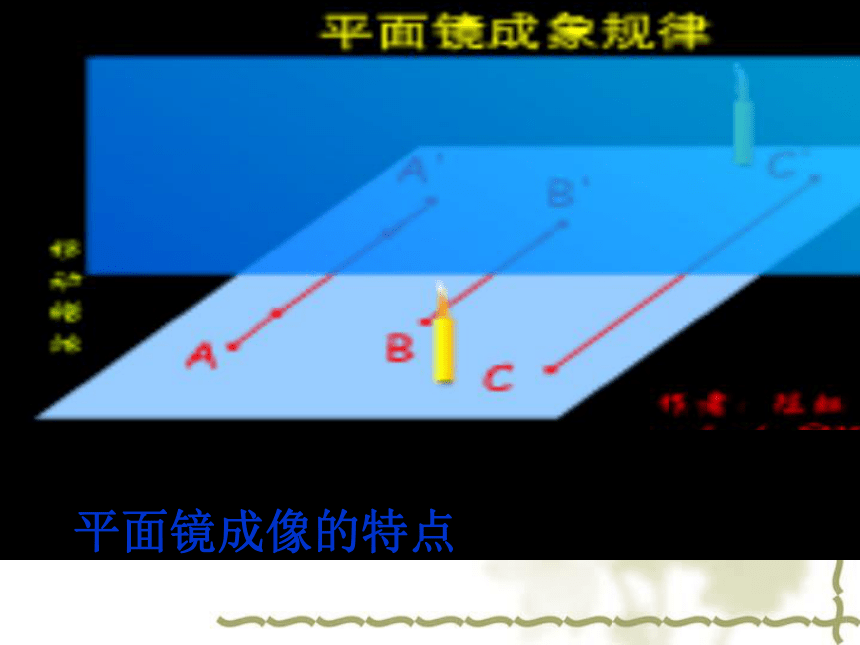

平面镜成像的特点

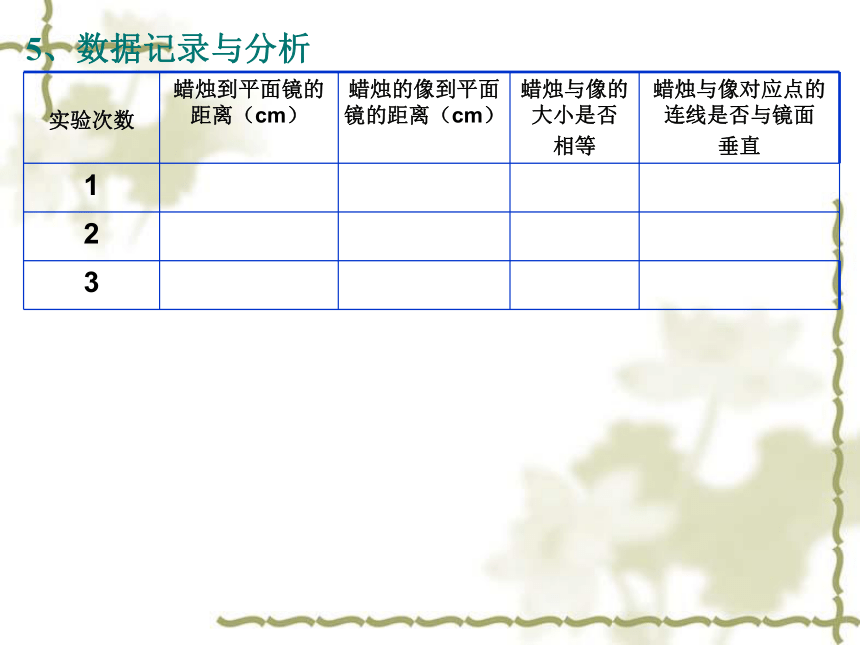

5、数据记录与分析
实验次数 蜡烛到平面镜的距离（cm） 蜡烛的像到平面镜的距离（cm） 蜡烛与像的大小是否
相等 蜡烛与像对应点的连线是否与镜面
垂直
1
2
3

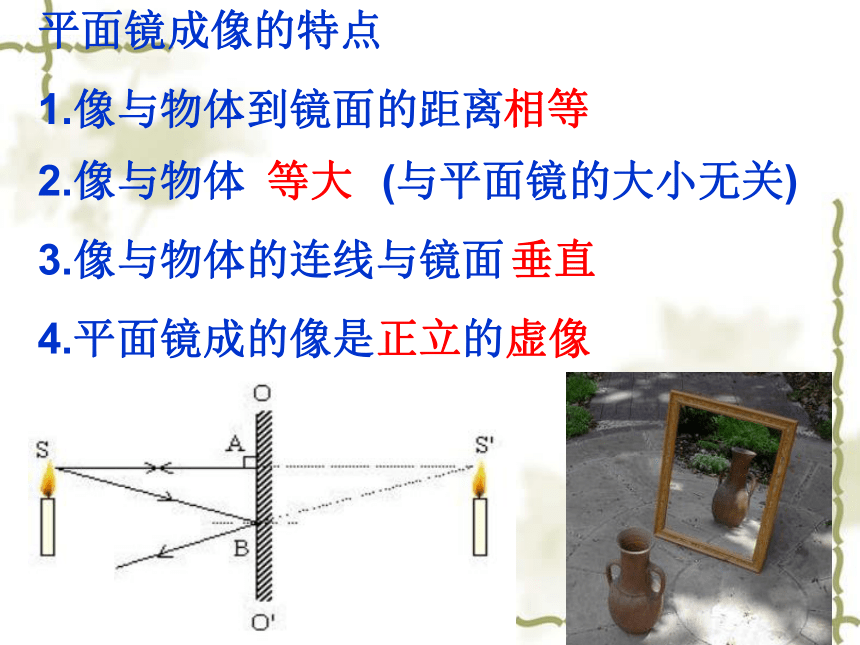

平面镜成像的特点
1.像与物体到镜面的距离
相等
2.像与物体
等大
(与平面镜的大小无关)
3.像与物体的连线与镜面
垂直
4.平面镜成的像是正立的虚像
1、为什么用玻璃板代替平面镜？
便于找到像的位置。
2、为什么准备两支完全一样的蜡烛？
比较像与物体的大小。
3、实验时为什么还要用到白纸？
记录平面镜、物体和像的位置。

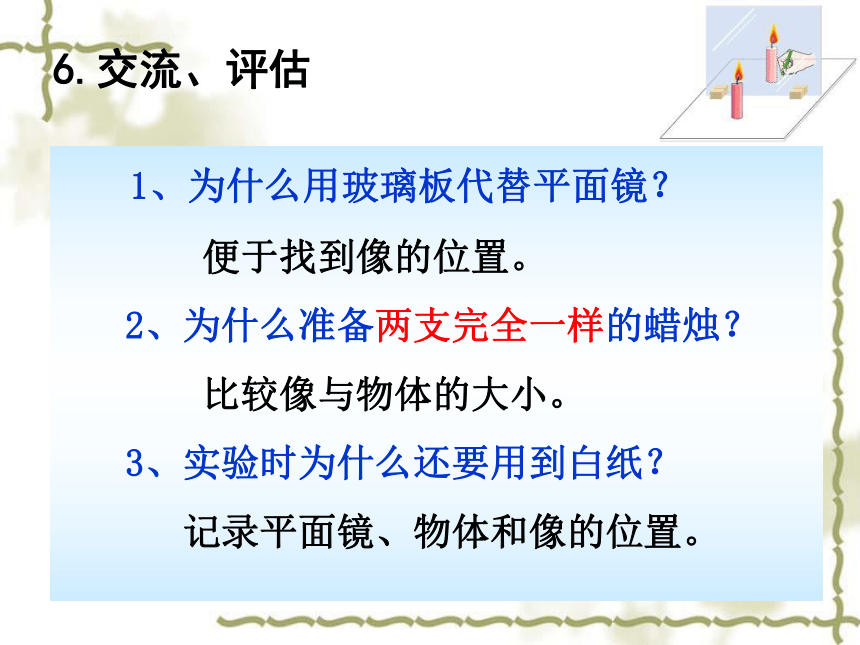

6.交流、评估
探究活动
1:用玻璃板代替平面镜的目的是便于找到像的位置。
2:在玻璃板的同一侧，该同学通过玻璃板看到了同一个蜡烛的两个像，产生这种现象的原因是玻璃板的两个表面同时反射，每个表面成一个像。
3:用两个大小相同的蜡烛目的是便于比较像和物大小。
实验研究中的注意事项:
s
s’
虚像用虚线
s
平面镜成像的原理
2.平面镜成虚像的原理
S
S’
O
平面镜成像的作图
如图，MN表示平面镜，AB表示镜前的物体，根据平面镜
成像的特点作图。
M
N
A
B
A’
B’
通过作图，你能归纳方法吗？
１、作垂线
２、取等距离
３、画虚像
平面镜成像的原理是:光的反射。
平面镜成的是正立、等大的虚像。(像与物体左右相反）
虚像：
光线的反向延长线会聚形成的像叫虚象．
虚象可以用眼睛观察到，但不能被屏幕接收到．在作图时虚象用虚线表示.
倒影:
物体在水中的倒影相对物体是倒立的吗
平静的水面相当于一块平面镜.成正立的,等大的虚象.
本课小结
一.平面镜成像特点：
二.平面镜成像的原理：
1.像与物体大小相同;
2.像与物体到镜面的距离相等;
3.像与物体的连线与镜面垂直。
平面镜成正立、等大的虚像。
光的反射
（2）成像；
平面镜的作用：
（1）改变或控制光路；
潜望镜原理图　
潜望镜
穿衣镜,化妆镜,
展示柜台后面的镜子
用反射定律分析
用平面镜成像规律分析
五.根据平面镜成像规律作图
1.规则：连线、反向延长线、虚像画 线.
虚
2.程序：
(1)过发光点A作平面镜的垂线,垂足为O；
(2)截取OA′等于OA；
(3)标出像点A′.
A
A1
O
　　镜中的指针式钟表
　　镜中的指针式钟表
1、平面镜所成的像和物体到镜面的距离 　 ，像和物体的大小 。
2、将平面镜所成的像和物体的位置用直线连起来，则连线 镜面。
3、在距离平面镜8 cm处点燃一支蜡烛，这时镜中的像距镜面_____cm；
4、身高1.6m的学生站在穿衣镜前离镜0.5m,他在镜中像的高度是_____m，像到镜面的距离是____m，当他后退0.5m后，人和像的距离是____m，像的大小____。（选填：“变大”、“变小”或“不变”）
1.6
0.5
2
不变
8
课堂练习
相等
相同
垂直
5、如图是研究平面镜成像特点的实验装置。
此实验中用玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于通过玻璃板 。如果有5㎜厚和2㎜厚的两块玻璃板，为提高实验效果，应选择 ㎜厚的玻璃板做实验。实验中:
（1）直尺的作用是便于比较物与像_____关系； （2）两段等长的蜡烛是为了比较物与像的_____关系； （3）移去蜡烛B，并在其所在位置上放一张白纸，则白纸上_____接收到蜡烛A的烛焰的像（填“能”或“不能”），这说明平面镜成的是______像。
2
距离
虚
大小
不能
找到像
6.作图题
(1)如图1所示,P′是点光源P在平面镜所成
的像,试作出平面镜.
(2)在图2中画出字母F在平面镜中的像.
P′·
·P
图1
F
图2
7.我们在河边看到树木和建筑物的“倒影”
和立杆见影的“影”,前者是由 引
起的,后者是由 引起的.
8.用笔尖垂直地接触平面镜,笔尖的像距
笔头10mm,则镜子玻璃的厚度是( )
A.10mm B.2.5mm
C.5mm D.20mm
光的反射
光的直线传播
C
9.池塘水深5米,月球到地球距离为3.8×108
米,水中月亮的像到水面的距离为 米
10.天上的太阳在平静的湖水中成的像是 像
像和天上的太阳大小 .
11.检查视力时, 要求眼睛与视力表间距离为
5m.某房间长仅有3米,如果视力表对面3m处
竖有一面镜子,人面对镜子而坐,人离平面镜
距离 m,即可符合要求
3.8 ×108
虚
相等
2
12.某人远离竖直悬挂的穿衣镜,他在镜中的像
将( ) A.变小 B.变大
C.先变小后变大 D.不变
13.根据探究“平面镜成像特点”实验,完成下列
填空：平面镜所成的像是 像,像和物体到
镜面的距离 ,像和物的大小 ,像和物
的对应点的连线和镜面 .
D
虚
相等
相等
垂直
14.在探究“平面镜成像的特点”实验中,在桌面
上竖立一块 作为平面镜,实验时,要使
镜后的蜡烛与镜前蜡烛的像完全重合,这是
为了 .
玻璃
确定像的位置
四.反射面是球面的一部分，这样的镜子叫做球面镜。球面镜分为凸面镜和凹面镜两种。
1.凸面镜对光线有 作用
发散
物体在凸面镜中成正立缩小的虚象.
利用凸面镜可以观察到更大的范围.
应用:
汽车观后镜
弯道观察镜
2.凹面镜对光线有 作用
会聚
可以把平行的光会聚在一点上（即焦点）
应用:太阳灶
可以把焦点处发出的光变成平行光
应用:手电筒,汽车灯,探照灯的反光装置
2,下面关于球面镜的几种说法中，错误的是（ ）
A 凸面镜对光有会聚作用，凹面镜对光有发散作用
B 太阳灶是利用凹面镜会聚太阳光的
C 汽车上的观后镜用凸面镜是为了扩大视野
D 汽车头灯用凹面镜作反射面，使光线近似平行地射出
A
1.下面不是利用凹面镜的是( )
A.汽车观后镜 B.太阳灶
C.手电筒 D.探照灯
A
3:小明做研究平面镜成像的实验时，先将蜡烛放在平面镜前50cm处，他记下了像的位置，然后，他将平面镜向蜡烛移动了10cm，则第二次成像的位置与第一次成像的位置比较:( )
A．向平面镜移动了10cm
B．向平面镜移动了20cm
C．远离了平面镜10cm
D．远离了平面镜20cm
A
B
C
D
4:下图中是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是：（）
答案：
（C）
E
E
E
E
E
A
B
C
D
5:图A、B、C、D中哪是图E的像？
答案：
（D）
6:一个人从远处走向一块竖直挂着的平面镜，他在镜内的像的大小将：
A、不变
B、逐渐变大
C、逐渐变小
D、先变大后变小
答案：
（A）
8: 从平面镜内看到一只钟面上的指针位置如图所示，此时时间是（）。
A、7:25
B、6:35
C、5:25
D、4:35
答案：
（D）
7、人向平面镜走近时，他在镜中的像将：（ ）
A、变大 B、 变小 C、不变
C
8:小丑在平面镜中的像，图中正确的是（ ）
A：
B：
C：
D：
A
9、一只小猫正在平面镜前欣赏自己的全身像，如图所示：此时它所看到的全身像应是图中的哪一个？ （ ）
A B C D
C
