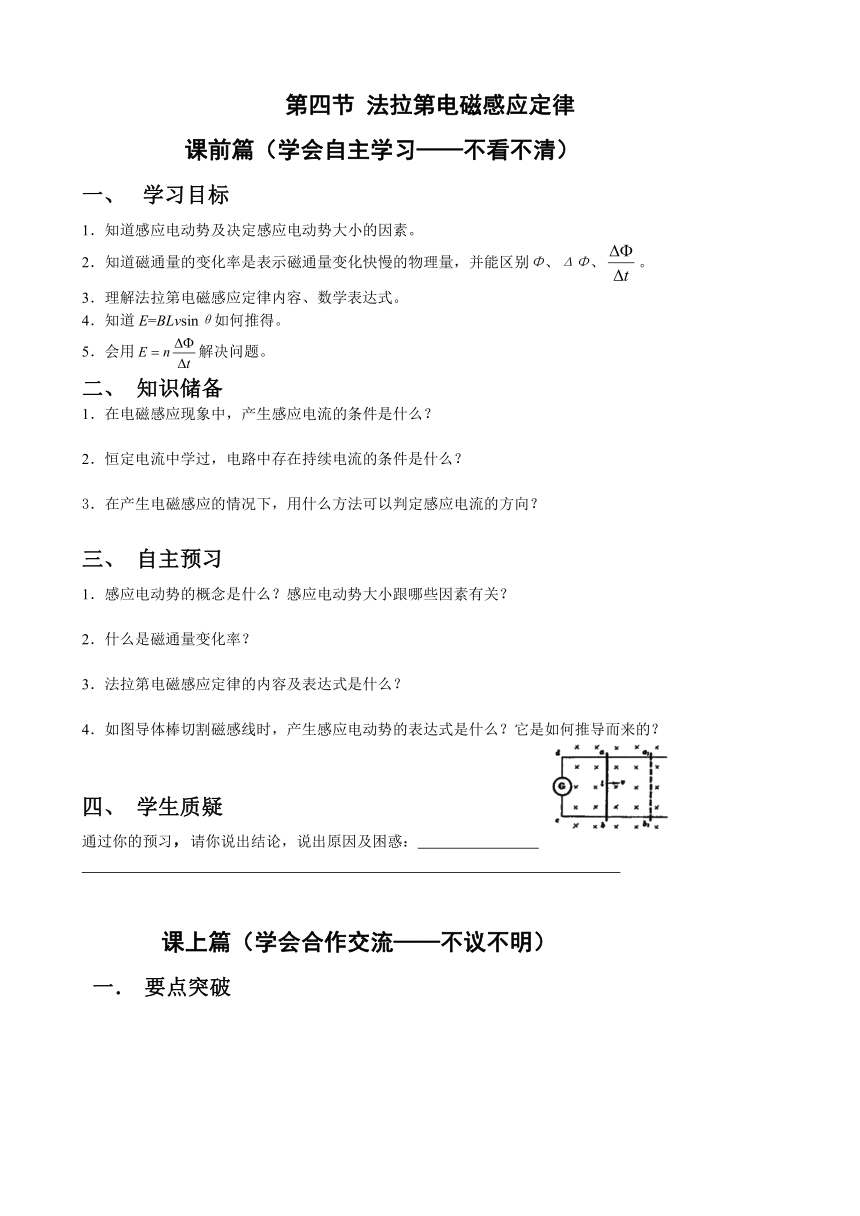

第四节
法拉第电磁感应定律
课前篇（学会自主学习——不看不清）
学习目标
1．知道感应电动势及决定感应电动势大小的因素。
2．知道磁通量的变化率是表示磁通量变化快慢的物理量，并能区别Φ、ΔΦ、。
3．理解法拉第电磁感应定律内容、数学表达式。
4．知道E=BLvsinθ如何推得。
5．会用解决问题。
二、
知识储备
1．在电磁感应现象中，产生感应电流的条件是什么？
2．恒定电流中学过，电路中存在持续电流的条件是什么？
3．在产生电磁感应的情况下，用什么方法可以判定感应电流的方向？
三、
自主预习
1．感应电动势的概念是什么？感应电动势大小跟哪些因素有关？
2．什么是磁通量变化率？
3．法拉第电磁感应定律的内容及表达式是什么？
4．如图导体棒切割磁感线时，产生感应电动势的表达式是什么？它是如何推导而来的？
四、
学生质疑
通过你的预习，请你说出结论，说出原因及困惑：
课上篇（学会合作交流——不议不明）
要点突破
典例剖析
【例1】一个200匝、面积200cm2的圆线圈，放在匀强磁场中，磁场的方向与线圈平面垂直，磁感应强度在0.05s内由0.1T增加到0.5T，在此过程中，穿过线圈的磁通量变化量是
，磁通量的变化率是
，线圈中平均感应电动势的大小是
。
【例2】如图所示，在匀强磁场（B=0.2T）中，电阻为0.5Ω的金属杆以速度v=5m/s匀速向右平移，R=1.5Ω，导轨间距L=0.2m且光滑并电阻不计，则
①金属杆电流的方向？
②画出等效电路图。
③电阻R两端的电压是多少伏？
三、达标检测
1．关于某一闭合电路中感应电动势的大小E，下列说法中正确的是（
）
A．E跟穿过这一闭合电路的磁通量的大小成正比
B．E跟穿过这一闭合电路的磁通量的变化大小成正比
C．E跟穿过这一闭合电路的磁通量的变化快慢成正比
D．E跟穿过闭合电路所在处的磁感应强度的大小成正比
2．当线圈中的磁通量发生变化时，下列说法中正确的是 （
）
A．线圈中一定有感应电流
B．线圈中有感应电动势，其大小与磁通量成正比
C．线圈中一定有感应电动势
D．线圈中有感应电动势，其大小与磁通量的变化量成正比
3．求下列各种情况下的感应电动势（磁场与纸面垂直且大小为B）。
Ea=
Eb=
Ec=
4．穿过一个单匝线圈的磁通量，始终为每秒钟均匀地增加2Wb，则
（
）
A．线圈中的感应电动势每秒钟增加2V
B．线圈中的感应电动势每秒钟减少2V
C．线圈中的感应电动势始终为2V
D．线圈中不产生感应电动势
5．下列说法中正确的是（
）
A．E=n△φ
/△t，求出的是△t时间内的平均电动势
B．E=BLvsinθ，求出的是电动势的即时值
C．E=n△φ
/△t，求出的是电动势的即时值
D．E=BLvsinθ，求出的是电动势的平均值
6．如图所示，有一匀强磁场B=1.0×10-3T，在垂直磁场的平面内，有一金属棒AO，绕平行于磁场的O轴顺时针转动，已知棒长L=0.20m，角速度ω=20rad/s，求：棒产生的感应电动势有多大？
课后篇（学会应用与拓展——不练不通）
1．下列几种说法中正确的是（
）
A．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大
B．线圈中磁通量变化越快，线圈中产生的感应电动势一定越大
C．线圈中磁通量越大，线圈中产生的感应电动势一定越大
D．线圈所处的磁场越强，线圈中产生的感应电动势越大
2．如图所示，两个半径不同的同心圆线圈置于匀强磁场中，当磁场均匀增强时，线圈1和线圈2产生的感应电动势的关系为（
）
A．
B．
C．
D．无法确定
3．如图，一个环形线圈放在均匀磁场中，设在第一秒内磁感线垂直于线圈平面向里，如图（a），磁感应强度B随时间t而变化的关系如图（b），那么在第二秒内线圈中感应电流的大小和方向是（
）
A．逐渐增加，逆时针方向
B．逐渐减小，顺时针方向
C．大小恒定，顺时针方向
D．大小恒定，逆时针方向
4．如图所示，半径为r的金属环绕通过某直径的轴OO′以角速度
做匀速转动，匀强磁场的磁感应强度为B，以金属环的平面与磁场方向重合时开始计时，则在转过30°的过程中，环中产生的电动势的平均值为（
）
A．
B．
C． D．
5．穿过一个电阻为2Ω的闭合线圈的磁通量每秒均匀减小0.4Wb，则线圈中（
）
A．感应电动势为0.4V B．感应电动势每秒减小0.4V
C．感应电流恒为0.2A D．感应电流每秒减小0.2A
6．如图所示，在磁感应强度B＝0.2T的匀强磁场中，长为0.5m的导体AB在金属框架上，以10m/s的速度向右滑动，R1=R2=20Ω，其他电阻不计，则流过AB的电流为________，R1两端的电压为________．
7．如图所示，圆环a和圆环b半径之比为2∶1，两环用同样粗细的、同种材料的导线连成闭合回路，连接两圆环电阻不计，匀强磁场的磁感强度变化率恒定，则在a环单独置于磁场中和b环单独置于磁场中两种情况下，M、N两点的电势差之比为（
）
A．4∶1
B．1∶4
C．2∶1
1∶2
8．如图所示，两条光滑金属导轨，平行置于匀强磁场中，导轨间距，两端各接一个电阻组成闭合回路，已知，磁感强度，方向与导轨平面垂直向下，导轨上有一根电阻的直导体，当杆以的速度向左滑行，求：（1）杆上感应电动势的大小，哪端电势高？
（2）求两端的电势差。
（3）上的电流强度各是多大？
