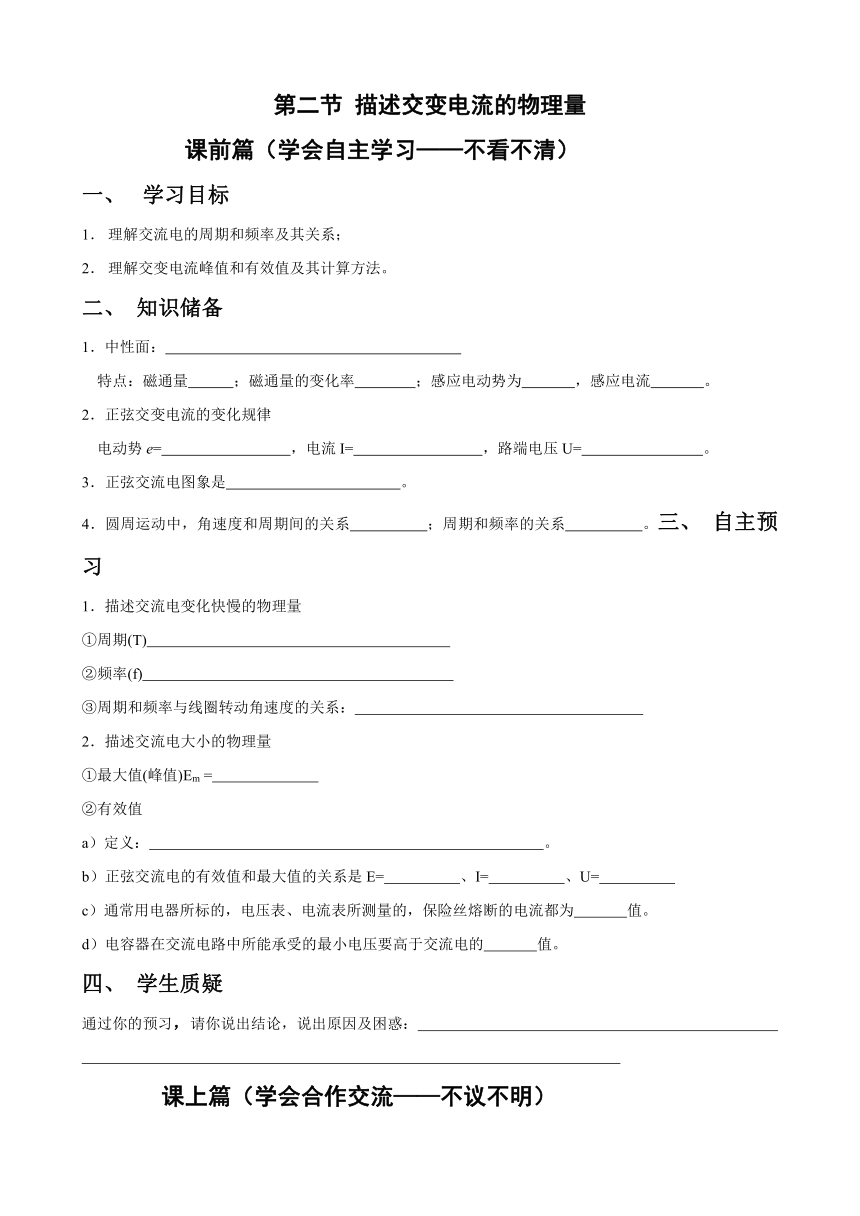

第二节
描述交变电流的物理量
课前篇（学会自主学习——不看不清）
学习目标
理解交流电的周期和频率及其关系；
理解交变电流峰值和有效值及其计算方法。
二、
知识储备
1．中性面：
特点：磁通量
；磁通量的变化率
；感应电动势为
，感应电流
。
2．正弦交变电流的变化规律
电动势e=
，电流I=
，路端电压U=
。
3．正弦交流电图象是
。
4．圆周运动中，角速度和周期间的关系
；周期和频率的关系
。三、
自主预习
1．描述交流电变化快慢的物理量
①周期(T)
②频率(f)
③周期和频率与线圈转动角速度的关系：
2．描述交流电大小的物理量
①最大值(峰值)Em
=
②有效值
a）定义：
。
b）正弦交流电的有效值和最大值的关系是E=
、I=
、U=
c）通常用电器所标的，电压表、电流表所测量的，保险丝熔断的电流都为
值。
d）电容器在交流电路中所能承受的最小电压要高于交流电的
值。
四、
学生质疑
通过你的预习，请你说出结论，说出原因及困惑：
课上篇（学会合作交流——不议不明）

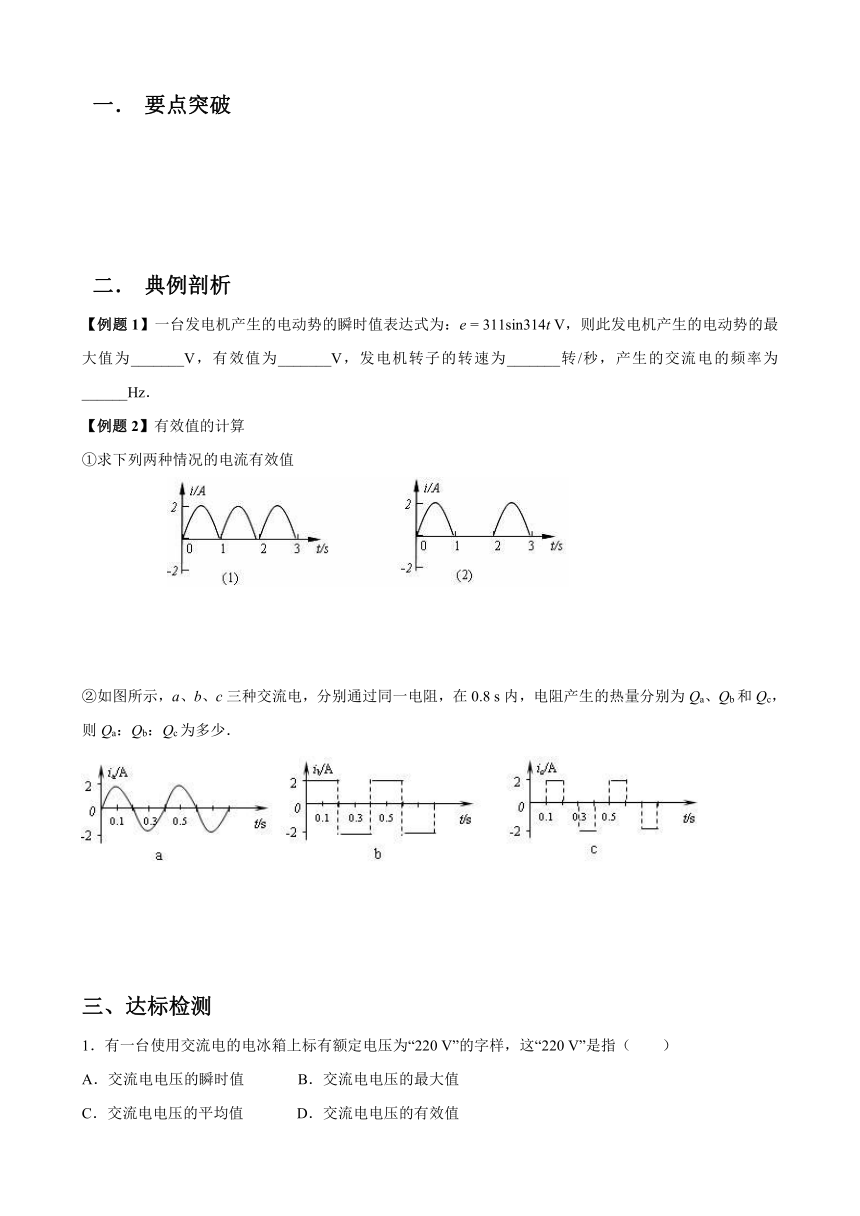

要点突破
典例剖析
【例题1】一台发电机产生的电动势的瞬时值表达式为：e
=
311sin314t
V，则此发电机产生的电动势的最大值为_______V，有效值为_______V，发电机转子的转速为_______转/秒，产生的交流电的频率为______Hz．
【例题2】有效值的计算
①求下列两种情况的电流有效值
②如图所示，a、b、c三种交流电，分别通过同一电阻，在0.8
s内，电阻产生的热量分别为Qa、Qb和Qc，则Qa：Qb：Qc为多少．
三、达标检测
1．有一台使用交流电的电冰箱上标有额定电压为“220
V”的字样，这“220
V”是指（
）
A．交流电电压的瞬时值
B．交流电电压的最大值
C．交流电电压的平均值
D．交流电电压的有效值
2．一交流电流的图象如图所示，由图可知（
）
A．用电流表测该电流其示数为10A
B．该交流电流的频率为100Hz
C．该交流电流通过10Ω电阻时，电阻消耗的电功率为1000W
D．该交流电流即时值表达式为i＝10sin628t
A
3．矩形线圈绕垂直磁感线的轴匀速转动，对于线圈中产生的交流电（
）
A．交流电的周期等于线圈转动周期
B．交流电的频率等于线圈的转速
C．线圈每次通过中性面，交流电改变一次方向
D．线圈每次通过中性面位置，交流电达到最大值
4．一交流电压为u＝100sin100πt
V，由此表达式可知（
）
A．用电压表测该电压其示数为100
V
B．该交流电压的周期为0.02
s
C．将该电压加在100
Ω的电阻两端，电阻消耗的电功率为100
W
D．t＝1/400
s时，该交流电压的即时值为100
V
5．某交流发电机产生的感应电动势与时间的关系，如图所示，如果其它条件不变，仅使线圈的转速加倍，则交流电动势的最大值和周期分别变为
（
）
A．400V，0.02s
B．200V，0.02s
C．400V，
0.08s
D．200V，
0.08s
课后篇（学会应用与拓展——不练不通）
1．3
A直流电通过电阻R时，ts内产生的热量为Q。现让一交流电通过电阻R，若2ts内产生的热量为Q，则该交流电流的有效值和最大值分别为（
）
A．I有=A，Im＝3
A
B．I有＝3
A，
A
C．I有＝
A，
A
D．
A，Im＝6
A
2．如图1所示，竖直直导线ab，左侧放有一个轻质闭合线圈．现向直导线中通入如图2所示的正弦交流电流，设电流由a流向b为正方向，则线圈运动方向相同的时间是
(
)
A．0—t1和t2—t3两段时间内
B．t1—t2和t3—t4两段时间内
C．0—t1和t3—t4两段时间内
D．t1—t2和t2—t3两段时间内
3．边长为l、匝数为n、总电阻为R的正方形闭合线圈，在磁感强度为B的水平匀强磁场中，绕垂直磁感线的转轴以角速度ω匀速转动．求：转动ts时间内，外界驱动线圈转动所做的功．
t/s
i/A
0
10
—10
0.01
