人教版九年级物理全册 17.2欧姆定律（课件）

课件23张PPT。在上一节中我们学到：

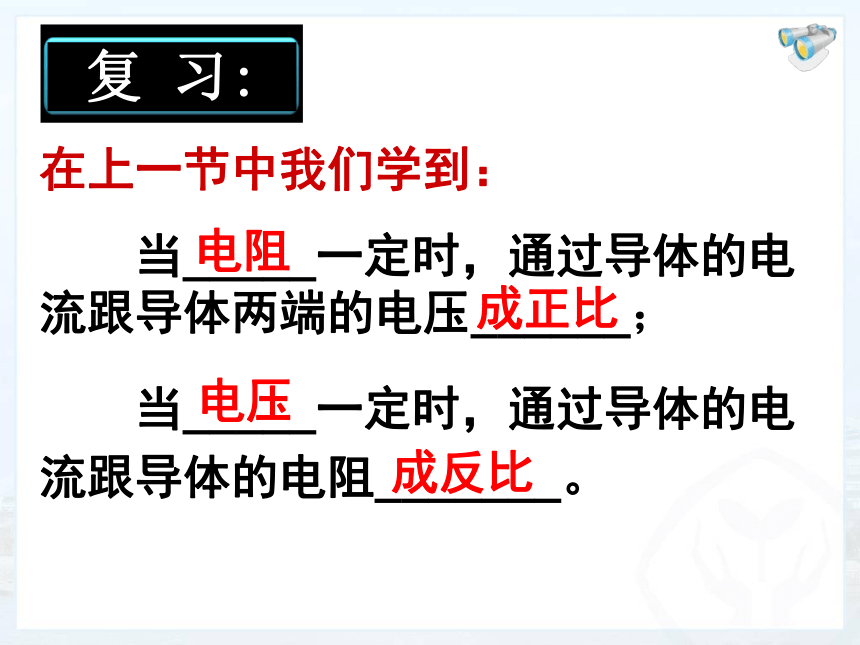

　　当_____一定时，通过导体的电流跟导体两端的电压______；

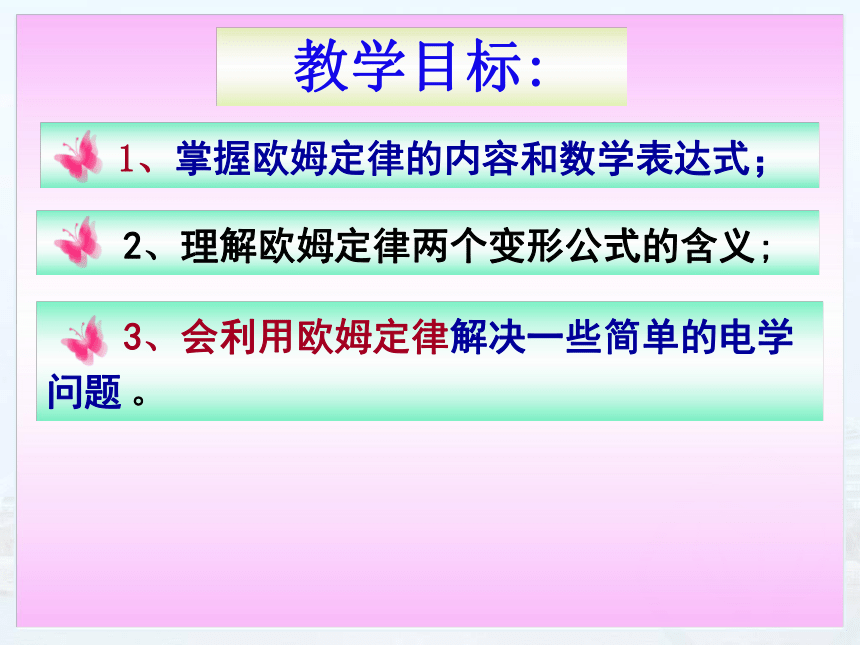

　　当_____一定时，通过导体的电流跟导体的电阻_______。复 习:电阻成正比电压成反比17.2 欧姆定律 1、掌握欧姆定律的内容和数学表达式；教学目标: 2、理解欧姆定律两个变形公式的含义; 3、会利用欧姆定律解决一些简单的电学问题 。1．内容：

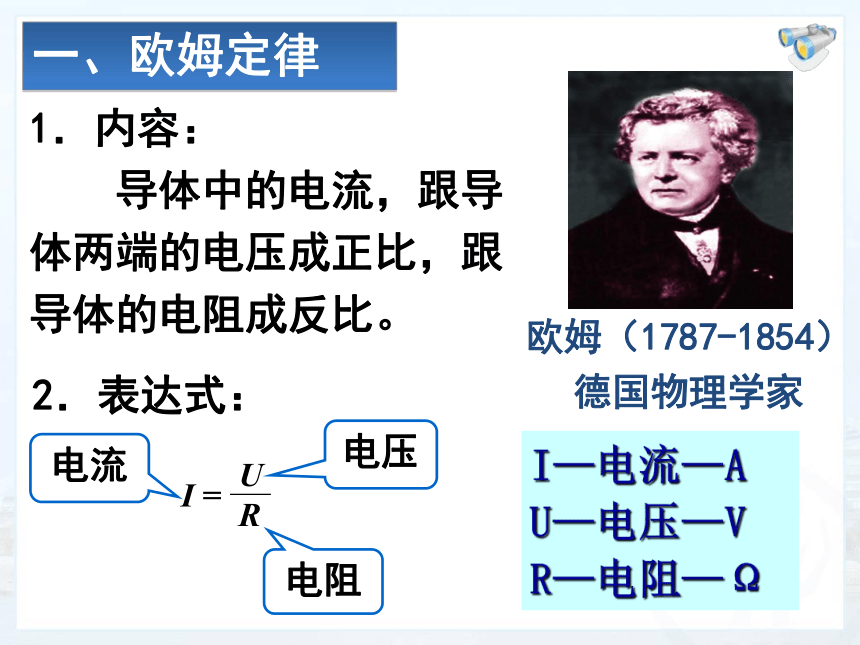

　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。欧姆（1787-1854）
德国物理学家 2．表达式： 电压电阻电流一、欧姆定律I—电流—A

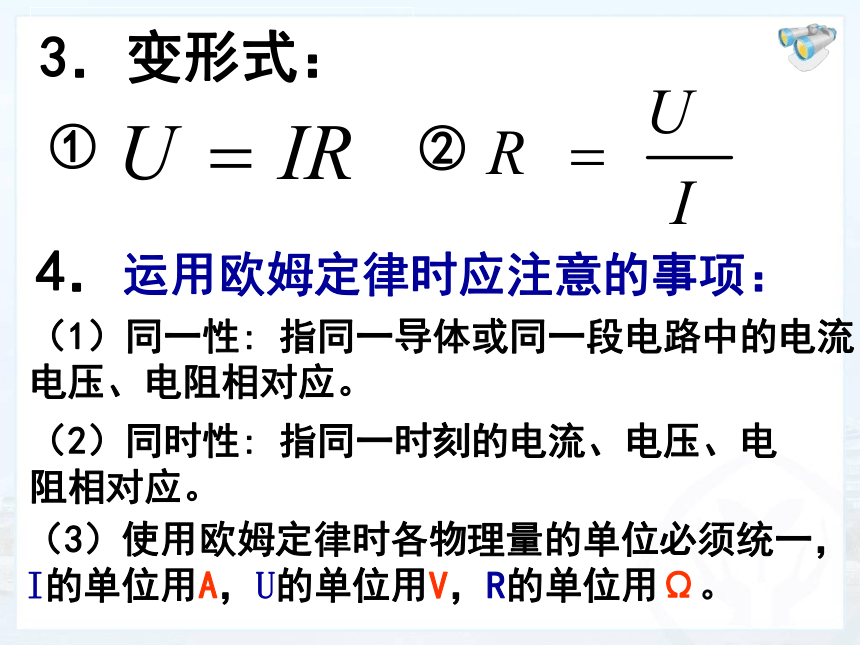

U—电压—VR—电阻—Ω 3．变形式：4．运用欧姆定律时应注意的事项：②①（1）同一性: 指同一导体或同一段电路中的电流、电压、电阻相对应。（2）同时性: 指同一时刻的电流、电压、电阻相对应。（3）使用欧姆定律时各物理量的单位必须统一，

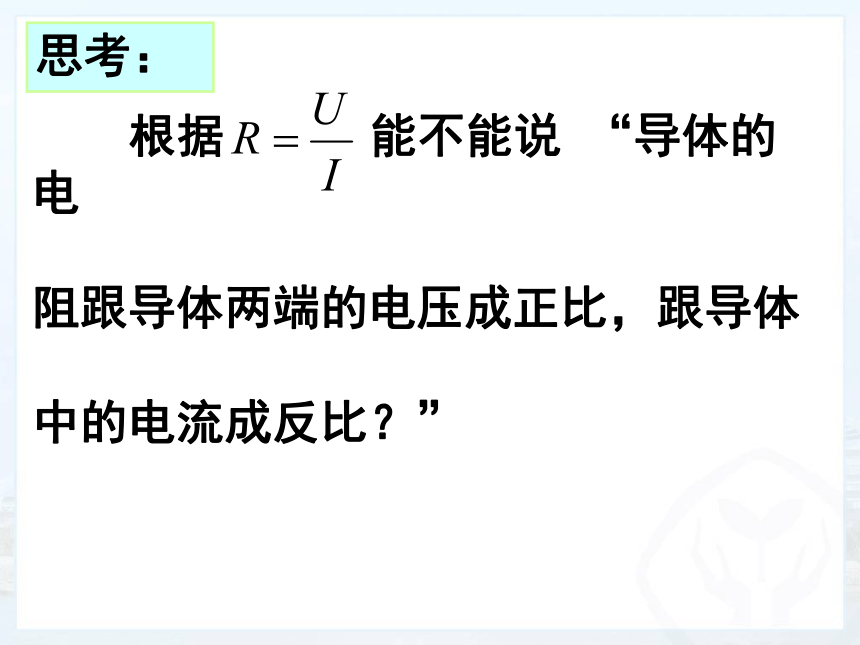

I的单位用A，U的单位用V，R的单位用Ω。 根据 能不能说 “导体的电
阻跟导体两端的电压成正比，跟导体

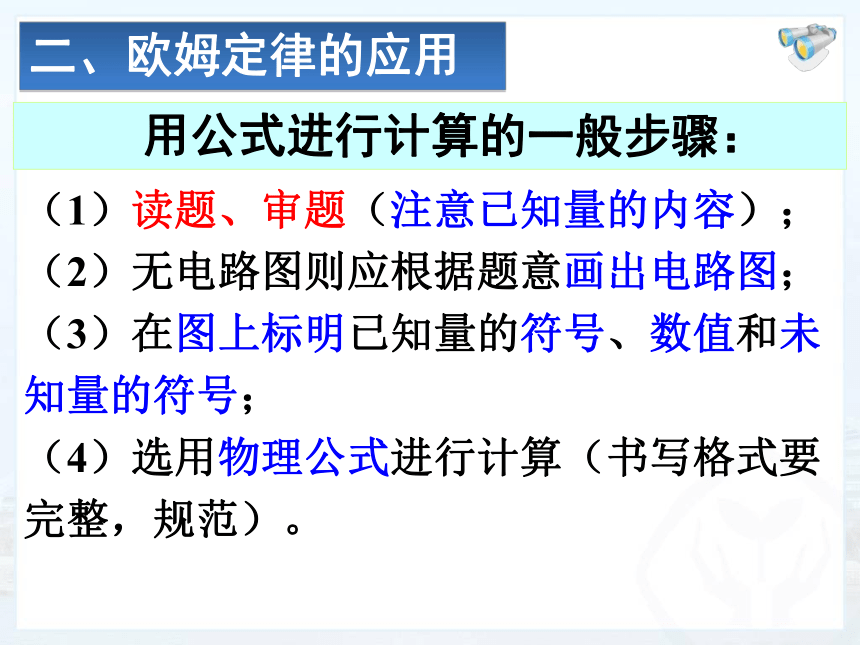

中的电流成反比？”思考：（1）读题、审题（注意已知量的内容）；
（2）无电路图则应根据题意画出电路图；
（3）在图上标明已知量的符号、数值和未知量的符号；

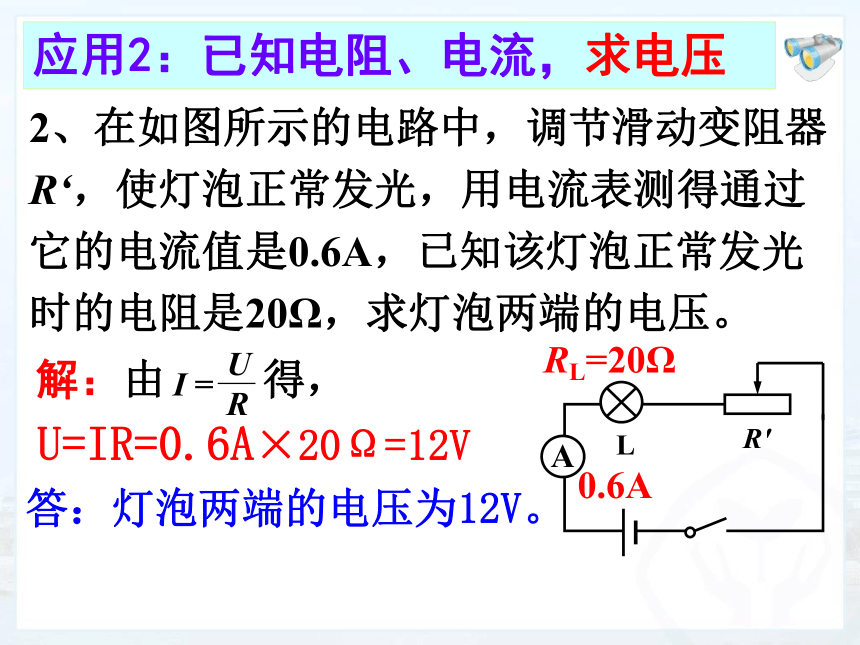

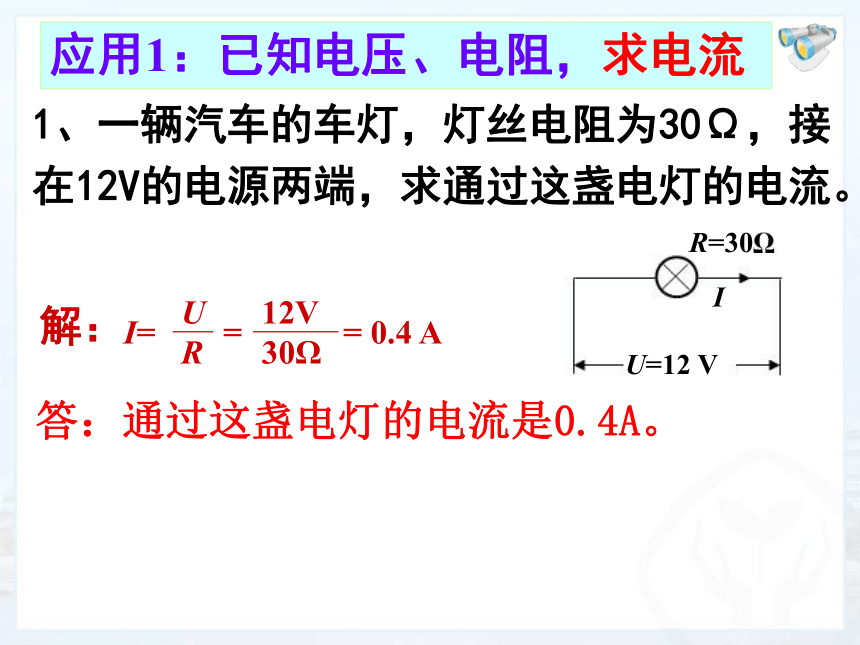

（4）选用物理公式进行计算（书写格式要完整，规范）。 用公式进行计算的一般步骤：二、欧姆定律的应用1、一辆汽车的车灯，灯丝电阻为30Ω，接在12V的电源两端，求通过这盏电灯的电流。 解：应用1：已知电压、电阻，求电流答：通过这盏电灯的电流是0.4A。2、在如图所示的电路中，调节滑动变阻器 R‘，使灯泡正常发光，用电流表测得通过它的电流值是0.6A，已知该灯泡正常发光时的电阻是20Ω，求灯泡两端的电压。RL=20Ω0.6A应用2：已知电阻、电流，求电压答：灯泡两端的电压为12V。3、某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18 A，再用电压表测得灯泡两端的电压是220 V，试计算灯丝正常发光时的电阻值（取整数）。应用3：已知电流、电压，求电阻答：灯丝正常发光时的电阻值为1222Ω。4、甲、乙两个导体分别接入电压之比为2∶1的电路中，已知它们的电阻比是2∶3，则通过它们的电流比是(　 )
A．1∶1　 B．2∶1　
C．4∶3　 D．3∶1D应用4：已知两个量之比，求第三个量之比。1.将欧姆定律的公式I=U/R变形得到：
R=U/I，关于此式的物理意义，下列说法正
确的是( )
A．导体的电阻与它两端的电压成正比，与
通过它的电流成反比
B．导体中通过的电流越大，则电阻越小
C．加在导体两端的电压越大，则电阻越大
D．导体的电阻等于导体两端的电压和通过
它的电流之比D当堂检测：2、某段导体两端的电压为6V时，通
过的电流为0.6A，该导体的电阻为
____；若导体两端的电压是12V时，
通过的电流为____，这时导体的电
阻为____；若导体两端的电压为0时，
通过导体的电流是 ,导体的电阻
为____。10Ω10Ω10Ω1.2A03．甲、乙两电阻之比为2：1，将它们
串联在电路中时，则它们的两端电压
之比为( )
A．1：2 B．2：1
C．1：1 D．无法比较B4、甲、乙两个导体的电阻之比为1:2，
将它们并联在电路上，则通过它们的
电流之比为 ____ . 2:15、在探究通过导体的电流跟导体两端电压的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R2的大小，
R1______R2。（填“大于、等于 或小于”） 大于6.通过定值电阻甲、乙的
电流与其两端电压关系图像如图所示。现
将甲和乙并联后接在电压为3V的电源两
端。下列分析正确的是（ ）
R甲 :R乙=2:1
U甲 :U乙=2:1
C.I甲 :I乙=2:1
D.I乙 :I甲=2:1Ｃ7、（2011淮安）如图所示，电源保持6V的电压不变，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，则电阻R1的阻值是_____Ω；将滑动变阻器R2的滑片由a向b移动的过程中，电流表的示数将_____，电压表的示数将______。（两空选填“变大”、“变小”或“不变”）10变小变大8、（11黄冈）小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，
电源电压恒定不变。则下列说法正确的是（ ）
A．天然气浓度增大，电压表示数变小
B．天然气浓度减小，电流表示数变大
C．天然气浓度增大，电路消耗的总功率变小
D．天然气浓度减小，电压表与电流表示数的比值不变DD9、在如图所示电路中，电源电压为6V，电压表的示数是6V，当电路出现故障，只有一盏灯不发光，则电路故障是（ 　）
A．灯L2断路
B．灯L2短路
C．灯L1断路
D．灯L1短路L1L210.（2012大连）如图所示的电路中，闭合开关，灯泡L不发光，电流表示无示数，电压表有示数。若电路中只有一处故障，则可能是（ ）
A.灯泡L短路 B.灯泡L断路
C.电阻R短路 D.电阻R断路B11.在学习欧姆定律之后，老师请同学们设计一个测未知电阻R2的电路，李刚和同组同学设计的电路如图所示．电阻R1的阻值是20Ω，当S1闭合、S2断开时，电流表的示数是0.3A；当S1、S2都闭合时，电流表示数是0.5A．求：（1）电源的电压U．（2）电阻R2的阻值． （1）电源电压为6V．（2）电阻R2的阻值为30Ω． 12、（2013?雅安）有两只定值电阻，甲标有“10Ω?1A”，乙标有“15Ω?0.6A”，把它们串联在同一电路中，总电阻是
_____Ω；?电路中允许通过的最大电流为_____A；?电路两端允许加的最大电压为
______V． 15 250.613、宿迁交警使用的某型号酒精测试仪的工作原理相当于如图。电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω。使用前要通过调零旋钮（即滑动变阻器R1的滑片）对测试仪进行调零，此时电压表的示数为8V。求：
⑴电压表示数为8V时，电流表的示数；
⑵电压表示数为8V时，滑动变阻器R1的电阻；
⑶调零后，R1的电阻保持不变。某驾驶员对着测试仪吹气10s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数。（1）0.1A（2）10Ω（3）6V
