人教育版物理九年级19.1 家庭电路 课件

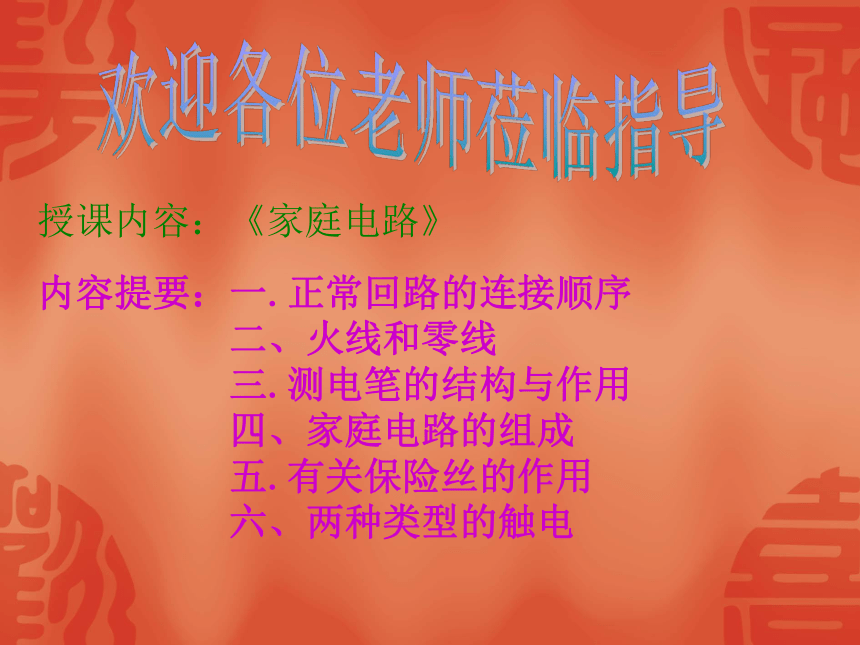

课件16张PPT。欢迎各位老师莅临指导授课内容：《家庭电路》　
内容提要：一.正常回路的连接顺序
　　　　　二、火线和零线
　　　　　三.测电笔的结构与作用
　　　　　四、家庭电路的组成
　　　　　五.有关保险丝的作用
　　　　　六、两种类型的触电

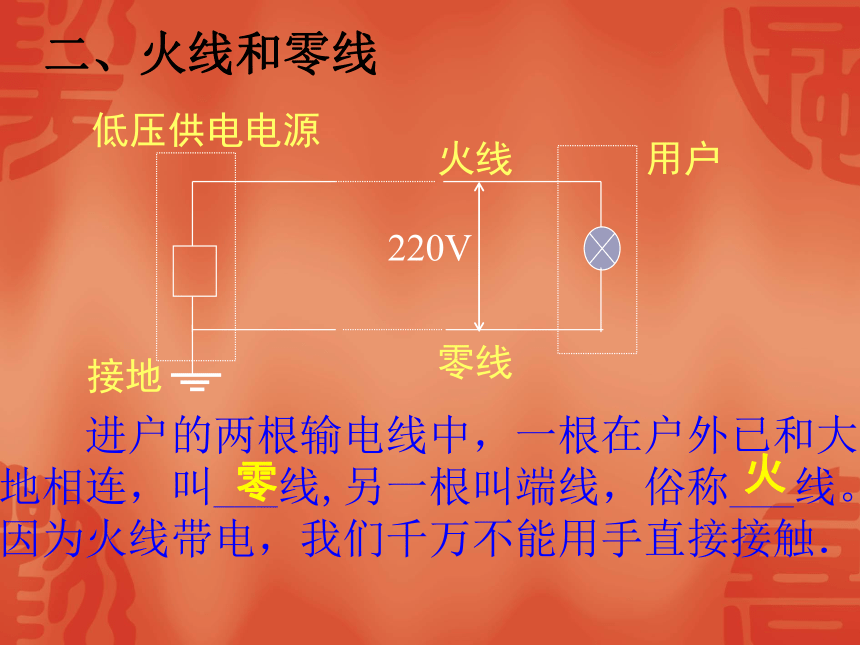

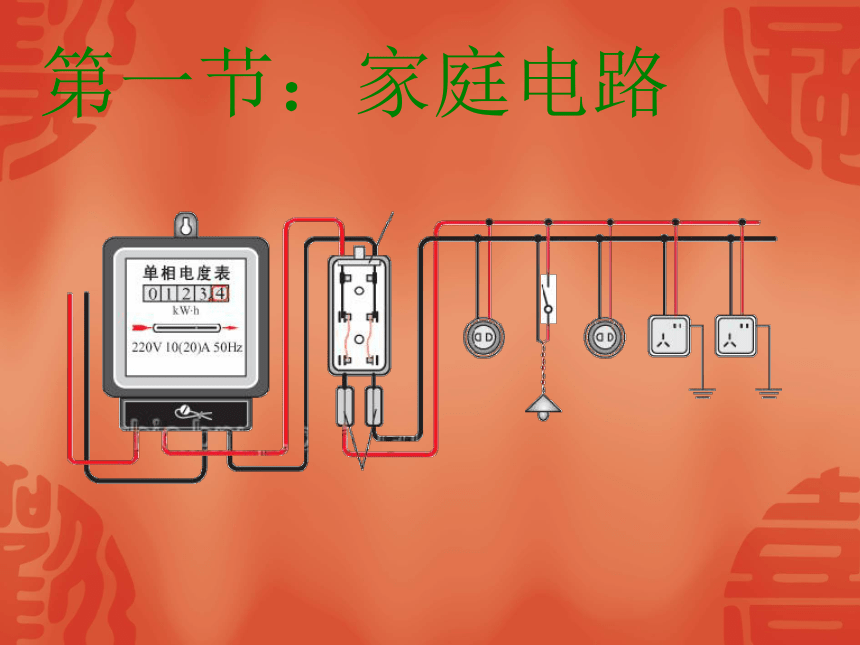

　　　　　第一节：家庭电路一.正常回路的连接顺序:正极开关用电器负极火线零线　　进户的两根输电线中，一根在户外已和大地相连，叫___线,另一根叫端线，俗称___线。
因为火线带电，我们千万不能用手直接接触．零火 二、火线和零线

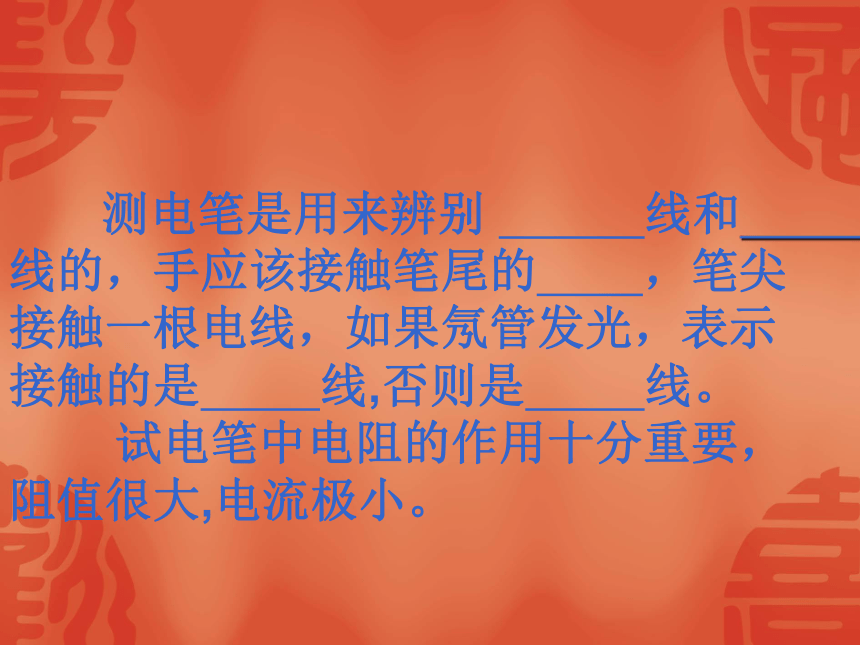

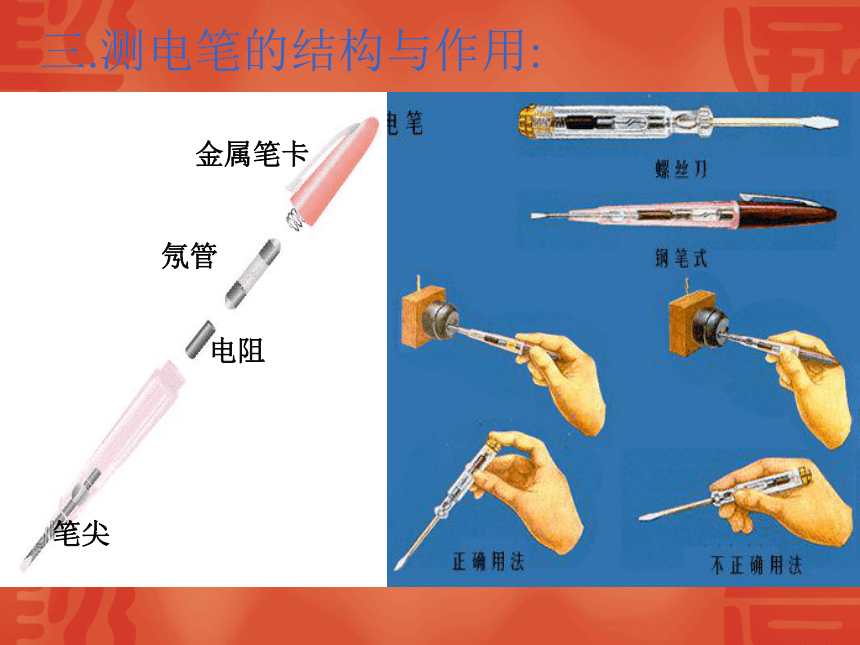

三.测电笔的结构与作用:笔尖电阻氖管金属笔卡 测电笔是用来辨别 线和 线的，手应该接触笔尾的 ，笔尖接触一根电线，如果氖管发光，表示接触的是 线,否则是 线。
试电笔中电阻的作用十分重要，阻值很大,电流极小。四、家庭电路的组成：220V火线零线保险丝闸刀开关插座电灯开关电能表 家庭电路主要由___________、______、_______、________和插座、电灯等用电器组成。
电能表是用来_______________。
修理家庭电路时,必须断开_______。
常用的保险装置是 .进户输电线电能表总开关保险装置显示所用的电能总开关保险丝低热量熔点熔化干 某同学家里由于用电不当，经常烧保险丝，一气之下，他找了一根铁丝代替保险丝接上,结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？ !绝对不行，因为铁丝、铜丝的熔点高,在电流过大时不易熔断，起不到保险的作用。漏电保护器（空气开关）　现在新型的保险装置是附加在总开关上的，叫空气开关，当电路中电流过大时，该保险装置会自动跳闸，切断电路．等把电流过大的问题解决以后，重新打上开关就可以了，不须更换保险丝．六、两种类型的触电触电的两种形式：有一定量的电流经
过人体就叫触电一般情况下,人的安全电压是36V,
安全电流是0.1A 这样做行吗?小结：家庭电路由哪些部分组成？
三 线孔插座的三个孔分别连接什么线的?
测电笔是用来测什么的？怎样使用？
保险丝有什么作用?
触电的形式有哪几种？
如果发生了触电事故，你应该怎样做呢？
