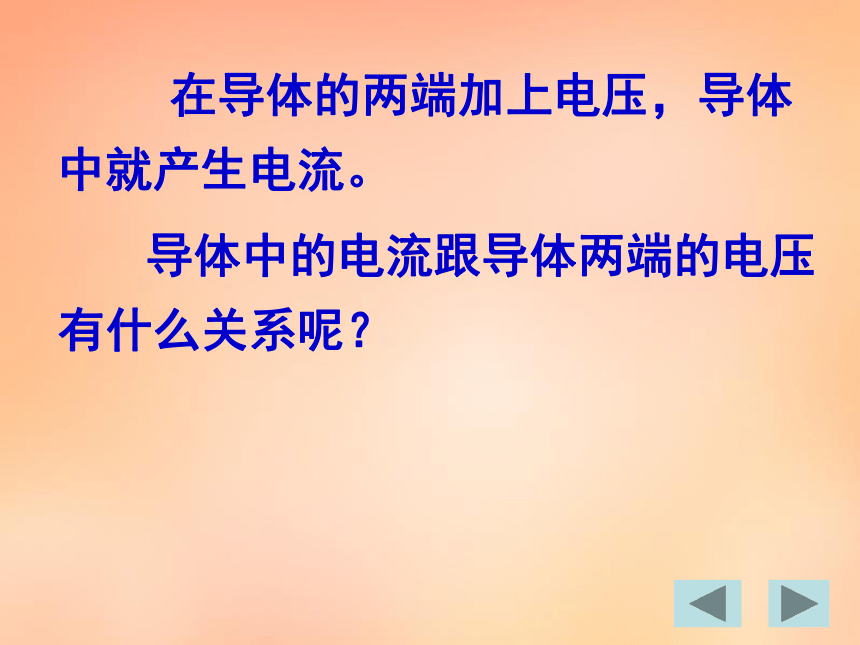

课件13张PPT。第三节 欧姆定律第二章 恒定电流 在导体的两端加上电压，导体中就产生电流。

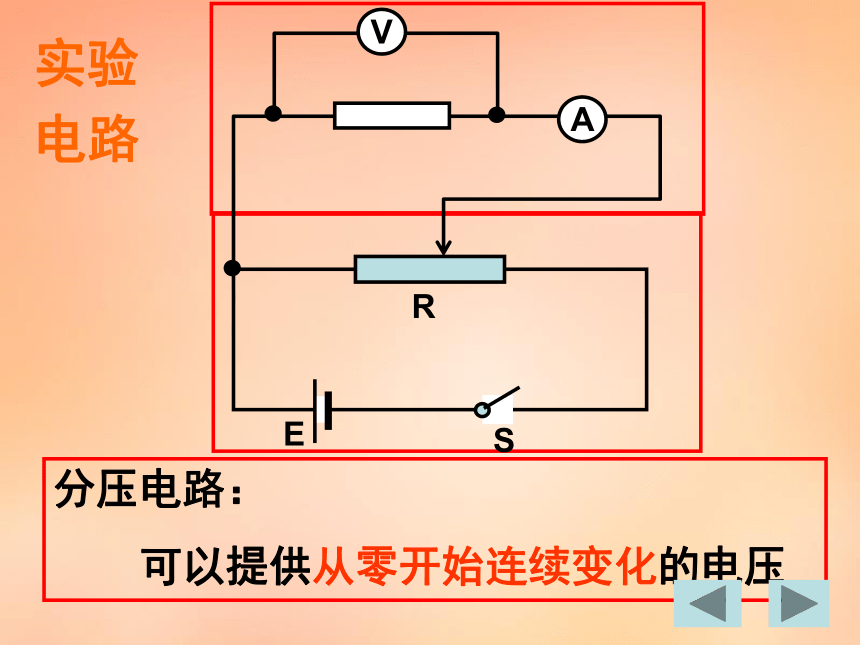

导体中的电流跟导体两端的电压有什么关系呢？实验电路分压电路：

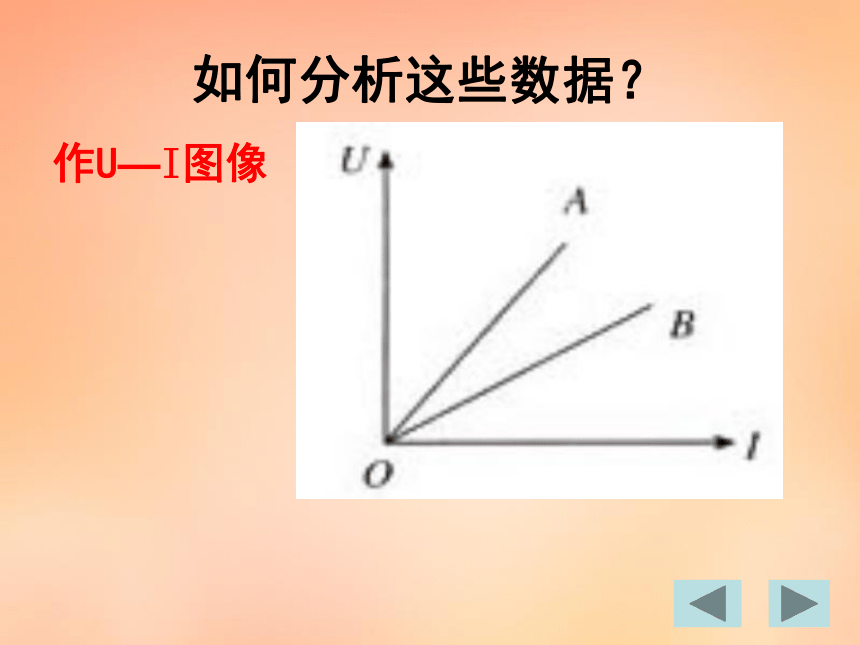

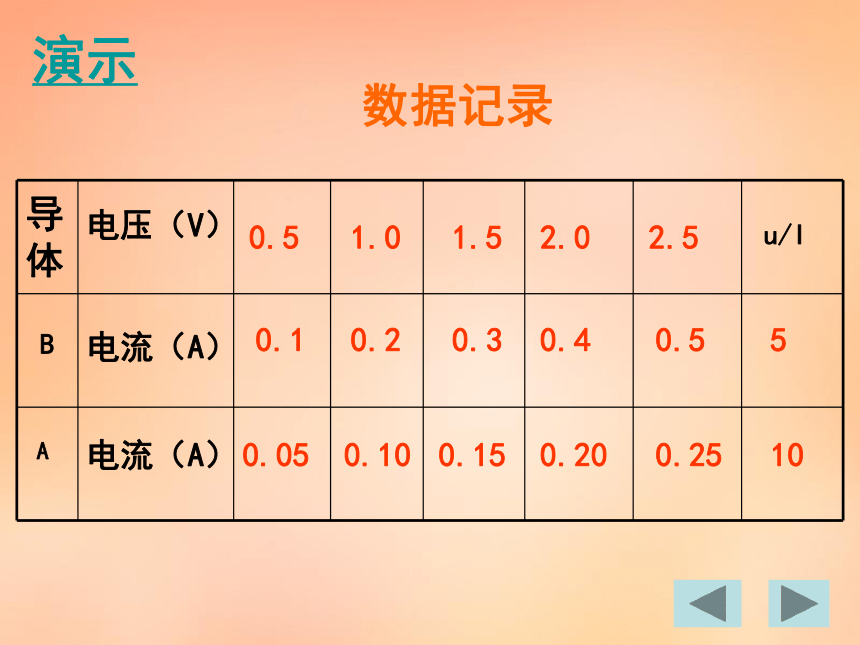

可以提供从零开始连续变化的电压演示 数据记录0.4100.30.20.10.550.250.200.150.100.05如何分析这些数据？作U—I图像一、电 阻 导体两端的电压与通过导体的电流大小的比值。3、公式：4、单位：2、物理意义：1、定义：兆欧（ MΩ ） 千欧（ kΩ）国际单位制中 欧姆（Ω）反映了导体对电流的阻碍作用二、欧姆定律 导体中的电流I跟导体两端的电压U成正比，跟导体的电阻成反比． 欧姆定律适用条件：金属导电和电解液导电三、导体的伏安特性1．伏安特性曲线：导体中的电流I随导体两端的电压U变化的图线，叫做导体的伏安特性曲线 图线斜率的物理意义是什么？电阻的倒数 2．线性元件和非线性元件 符合欧姆定律的导体的伏安特性曲线是一条通过坐标原点的直线，具有这种伏安特性的电学元件叫做线性元件；
不符合欧姆定律的导体和器件，电流和电压不成正比，伏安特性曲线不是直线，这种电学元件叫做非线性元件．D. 从 可知，导体两端的电压为零时，
导体的电阻也为零1、对于欧姆定律，理解正确的是（ ）A. 从 可知，导体中的电流跟加在它
两端的电压成正比，跟它的电阻成反比B. 从 可知，导体的电阻跟导体两端
的电压成正比，跟导体中的电流成反比C. 从 可知，导体两端的电压随电阻
的增大而增大课堂训练A2、右图为两个导体的伏安特性曲线，求
（1）R1：R2
（2）两电阻串联在电路中，导体两端的电压比U1：U2
（3）若并联在电路中，电流之比I1：I2 R1R2课堂训练（1）1:3 （2）1:3 （3） 3:1说一说 下图是某晶体二极管的伏安特性曲线，请你根据这条曲线说出通过二极管的电流和二极管两端的电压的关系
